电动机与发电机章末整合提升 省优获奖课件新版粤教沪版

电动机与发电机章末整合提升 省优获奖课件新版粤教沪版
章
末
整
合
提
升
电动机的构造:定子和转子 关于电动机转动的猜想 电动机转动原因的猜想: 由于磁场对通电线圈产生力的作用, 电动机才会转动起来 磁场对电流的作用: 通电导体在磁场中受到力的作用。力的方向 探究电动机转动的原因 跟电流方向和磁场方向都有关 换向器的作用:自动改变线圈中的电流方向 电动机工作原理:通电线圈在磁场中受力转动 电磁感应现象: 闭合电路的一部分导体在磁场里做切割 磁感线运动时,导体中就会产生电流 发电机为什么能发电 产生感应电流的条件 导体是闭合电路中的一部分 导体在磁场中做切割磁感线运动
例2 下图是电磁波家族,真空中各种电磁波的传播速度相同。 下列说法正确的是( )
A.红光是红外线 B.108 Hz是指电磁波的波长 C.无线电波的波长比X射线的长 D.在真空中γ射线传播速度最快 解析在光谱中,红光之外是红外线,选项A错误;108 Hz是指电磁波 的频率,选项B错误;无线电波的波长比X射线的长,选项C正确;真空 中各种电磁波的传播速度相同,选项D错误。 答案C
教材新知精讲 知识点1 知识点2
知识点2 电磁波的应用 电磁波谱
电磁波是个大家族,通常用于广播、电视和移动电话的是频率约 为10 kHz~300 GHz的电磁波叫无线电波。
教材新知精讲 知识点1 知识点2
拓展延伸微波炉:表面和内部同时加热(水分子共振);将电磁波的 能量转化为食物的内能。
教材新知精讲 知识点1 知识点2
A.甲图中导体棒ab只要运动,电路中就会产生电流 B.乙图中若只将磁体的两极对调,导体的运动方向不改变 C.甲图实验探究的是电能生磁 D.甲、乙两图实验说明电能和机械能是可以相互转化的
专题一
专题二
专题三
解析甲图中,只有当棒ab做切割磁感线运动时,电路中才会产生 电流,是电磁感应现象,选项A、C错误;乙图中若只将磁体的两极对 调,则导体的运动方向会改变,选项B错误;甲图实验是电磁感应实 验,机械能转化为电能,图乙实验是通电导体在磁场中受到磁场力 的实验,实验中电能转化为导体棒的机械能,选项D正确。 答案D 名师点评 根据图示确定甲图实验是电磁感应实验,机械能转化为电能,图 乙实验是通电导体棒在磁场中受到磁场力的实验,实验中电能转化 为导体棒的机械能,正确区分两实验是解题的关键。

电动机和发电机PPT培训课件

电动机和发电机PPT培训课件
电动机和发电 机

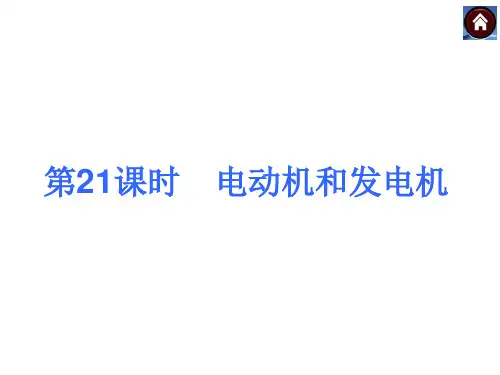

第21课时 电动机和发电机 ┃考点聚焦┃ 考点1 磁场对电流的作用
探究：磁场对通电导线的作用
实验 装置
考点聚焦
归类示例
第21课时 电动机和发电机
实验 原理 实验 现象
探究 结论
实际 应用
通电导体在磁场中会受到力的作用，力的方向与_电__流___ 方向和__磁__场__方向有关
闭合开关后，通电导体会运动，改变电流方向或磁场方 向，导体的_运__动___方向也会发生改变
考点聚焦
归类示例
第21课时 电动机和发电机
图21－2
考点聚焦
归类பைடு நூலகம்例
第21课时 电动机和发电机
命题角度： (1)探究“磁场对通电导线的作用”的实验过程； (2)依据给出示例，根据通电导线在磁场中受力的方向与电 流的方向、磁感线的方向的关系，判断通电导线在磁场中的受 力情况。
考点聚焦
归类示例
第21课时 电动机和发电机
磁铁、灵敏电流计、开关、导体棒、导线
实验现象
①导体AB左右运动时，灵敏电流计的指针会发生偏转；②改 变导体运动方向或磁场方向，灵敏电流计指针的偏转方向发生 改变
考点聚焦
归类示例
第21课时 电动机和发电机
探究结论
闭合电路中的一部分导体做切割磁感线运动时，电路中会产
生感应电流；感应电流的方向与_磁__场___方向和导体做切割磁感 线的__运__动__方_向_____有关
考点聚焦
归类示例
第21课时 电动机和发电机
[点拨] 通电导线在磁场中受力的大小，与电流大小和磁场 强弱有关；当电流方向与磁场方向平行时，通电导线不受磁场 力的作用；当电流方向与磁场方向垂直时，通电导线受磁场力 最大。

电动机与发电机ppt复习PPT优选课件

电动机与发电机ppt复习PPT优选课件
C.感应电流的方向只跟导体运动方向有关
D.发电机是利用电磁感应现象制成的
2020/10/18
14
7、下列关于电和磁的知识中正确的是 （D ）
A、导体在磁场中运动时一定会有感应 电流产生
B、通电导线置于磁场中就会运动
C、法拉第发现了电流的磁效应
D、法拉第发现了电磁感应现象并发明 了发电机
2020/10/18
感谢阅读！为了方便学习和使用，本文档的内容可以在下载后随意修改，调整和打印。欢迎下载！
汇报人：XXX 日期：20XX年XX月XX日
2020/10/18
10
3、卸下家用电扇的插头后，将两根导线分别与
灵敏电流计连接起来，用手转动风扇叶子。你会
看到2020/什10/18么现象？这说明什么问题？
11
4、图（甲）所示实验，当开关闭合 后，磁场中的导体AB就运动起来，此 实验说明_______；根据这原理可以制 成_______ 。依据图（乙）所揭示的实 验原理可以制成__________。
第十六章
复习课
2020/10/18
1
线圈不动，磁体运动。
2020/10/18
2
磁
场
对
电
流
的
作
实验现象与结论？
用
电 磁 感 应 现 象
2020/10/18
实验现象与结论？
3
2020/10/18
4
发电机
主要构造
电动机
工作原理能量转化分类在电路中相当于
2020/10/18
5
夯实基础原理：
构造：
电 直流电 换向器作用：
6、直流发电机的构造呢？
2020/10/18
7

电动机的结构和工作原理_图文

电动机的结构和工作原理_图文

t = 120o t = 240o t = 360o
*
9.2 三相异步电动机的工作原理
不同时间旋转磁场的位置
U1 × V2 ×
× W1
Im
i1
i2 i3
W2
O
t
V1
U2
t = 0o t = 30o t = 60o t = 90o t = 150o t = 180o t = 210o t = 270o t = 300o t = 330o
t = 120o t = 240o t = 360o
*
9.2 三相异步电动机的工作原理
不同时间旋转磁场的位置
U1
Im
i1
i2 i3
V2
W2
O
t
×
W1
V1
×
U2
t = 0o t = 30o t = 60o t = 90o t = 150o t = 180o t = 210o t = 270o t = 300o t = 330o
定子铁心的硅钢片
*
9.1 三相异步电动机的基本结构和额定值
定子铁心
作用：嵌放绕组，提供磁路；
定子铁芯硅钢片：异步电动机的铁芯是由0.5mm 厚的硅钢片叠压制成的。
定子铁芯内圆冲有分布的槽。
*
9.1 三相异步电动机的基本结构和额定值
定子绕组
作用：产生旋转磁场，构成电机电路的一部分
。
定子绕组是由漆包线绕制而成，嵌入到定子
导线内感应电流方 向用“右手定则” 判断
结论：转子的旋转方向和磁场旋转方向一致
*
人为转动
通电导体的 受力方向用 “左手定则”判 断

电动机和发电机ppt课件

电动机和发电机ppt课件

考点聚焦
归类示例
第21课时 电动机和发电机
考点聚焦
图6
归类示例
第21课时 电动机和发电机
[解析] 闭合电路的导体ab在磁场中做切割磁感线运动，从 而产生了感应电流，这是电磁感应现象，故A项正确。在电磁感 应现象中，是将机械能转化为电能，故B项错误。导体ab产生的 感应电流通过位于磁场中的导体cd时，cd在磁场中受力而运动 起来，体现了通电导体在磁场中受力的原理，利用该原理制成 了电动机，故C项错误。感应电流的方向与导体的运动方向有关， 所以导体ab的运动方向改变，ab中的电流方向也改变，即cd中 的电流方向也发生了改变，通电导体在磁场中受力的方向与电 流的方向有关，导致了cd受力的方向也改变，故运动方向发生 了改变，D项错误。
归类示例
交流发电机 电__磁__感__应______
第21课时 电动机和发电机
构造
部件 作用
转子、定子、有换向器无铜滑环
转子、定子、有铜滑 环无换向器
换向器由两个铜制半环构成，作用 是当线圈转过__平__衡__位__置___时，及时 改变线圈中的_电__流__方__向____，使线圈 连续__转__动____
闭合开关后，通电导体会运动，改变电流方向或磁场方 向，导体的_运__动___方向也会发生改变
通电导体在磁场中受到力的作用，力的方向跟__电__流__方 向和_磁__场___方向都有关系，当只改变电流方向或者磁场方 向时，通电导体的受力方向也发生_改__变___
在这个探究过程中，电能转化为__机__械__能____，根据通电 线圈在磁场中受力转动的原理制成了_电__动__机_，应用在电扇、 电磨等装置上
实际
应用
在电磁感应现象中，_机__械___能转化为电能，利用此原理制成 了__发__电__机；应用：动圈式话筒等

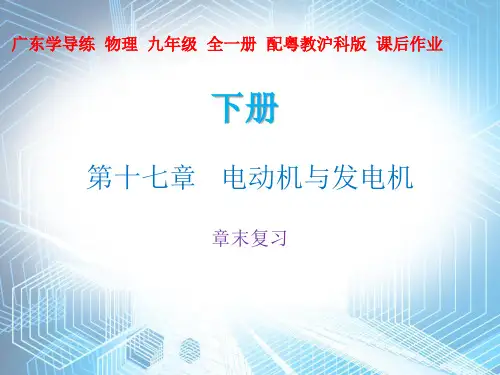

《第十七章 电动机与发电机》章末复习—2020秋沪粤版九年级物理下册课件(共29张PPT)


重点突破
（3）综合（1）（2）中的实验现象可知,导体在磁 场中运动产生电流的条件是：导体必须是__闭__合____ 电路的一部分,且一定要做___切__割__磁__感__线_____的运动. （4）在这个实验中____机__械_____能转化为了电能.
重点突破
7. 在“探究什么情况下磁可以生电”的实验中：
重点突破
6. 为了探究导体在磁场中怎样运动才能在电路中产 生电流,采用了图Z17-5中所示的实验装置：
重点突破
（1）将细导线悬挂的导体放入U形磁体中,闭合开关, 灵敏电流计指针不偏转,让导体在U形磁体中左右运 动,电流计指针___会_____偏转；断开开关,让导体在U 形磁体中左右运动,电流计指针___不__会____偏转.（均 填“会”或“不会”） （2）将细导线悬挂的导体放入U形磁体中,闭合开关, 让导体在U形磁体中竖直上下运动,电流计指针 ___不_会____偏转；让导体在U形磁体中斜向上或斜向下 运动,电流计指针___会_____偏转.（均填“会”或 “不会”）
重点突破
（1）小星设计的电路如图Z17-6甲所示,在蹄形磁体 的磁场中放置一根导线ab,导线ab的两端分别跟开关、 螺线管连接,螺线管旁放置一个小磁针,当导线ab中 产生电流时,螺线管中有____电__流____通过,小磁针会 发生偏转.
重点突破
（2）小星闭合开关后发现,不管导线ab在磁场中怎 样运动,小磁针都不偏转,是没有产生电流,还是产生 的电流太微弱?他换用了一个灵敏电流表代替螺线管 和小磁针,如果灵敏电流表指针发生偏转,表明导线 ab中产生电流,实验的情况如图Z17-6乙所示.
重点突破
（1）用笔画线代替导线，在乙图中将变阻器正确连 入电路，小谦在电路中接入滑动变阻器的作用是 ___保__护__电__路________．

《发电机和电动机》课件

电动机的工作原理
电动机是一种将电能转换为机械能的设备。它利用电流在磁场中受力的原理，通 过电流在固定磁场中的线圈产生转矩，从而使电动机旋转。当电动机工作时，电 流通过定子线圈产生旋转磁场，转子线圈在磁场中旋转并输出机械能。
应用场景的比较
发电机的应用场景
发电机通常用于将非电能形式的能量转换为电能，例如水力发电、风力发电和 火力发电等。发电机还用于为大型设备和机器提供动力，如工厂和船舶。
具有高精度、快速响应的特点，常用于需 要精确控制位置和速度的场合，如自动化 生产线、航空航天等。
03
发电机与电动机的比较
工作原理的比较
发电机的工作原理
发电机是一种将机械能转换为电能的设备。它利用电磁感应原理，通过旋转磁场 中的线圈来产生电流。当发电机工作时，外部机械力（如水能、风能或热能）驱 动转子旋转，从而在定子线圈中产生交流电。
感谢观看
电动机的应用场景
电动机广泛应用于各种需要旋转机械能的场合，如家用电器、工业设备和交通 运输工具等。电动机驱动机器和设备，执行各种任务，如搅拌、泵送、运输和 驱动机械臂等。
优缺点的比较
发电机的优点
发电机能够将非电能形式的能量转换为电能，具有较高的 能量转换效率和可靠性。发电机在断电时可以作为备用电 源使用，提供稳定的电力供应。
流。
1866年
德国工程师西门子制成 世界上第一台自激式直 流发电机，并用于照明
和电解实验。
1870年
比利时工程师格拉姆发 明了交流发电机，并逐
渐取代直流发电机。
发电机的基本原理
01
发电机利用电磁感应原理将机械 能转化为电能。当导线在磁场中 旋转时，导线中会产生感应电动 势，从而产生电流。
02

初中物理《发电机》(共25张)ppt


思考：如果是线圈在磁场中转动，又会怎样？
二、交流电的产生
1、交流电：周期性改变方向的电流
2、交流电的周期和频率：
（1）交流电完成一次周期性变化需要的时间，叫交流电的周期
（2）1秒内交流电完成周期性变化的次数叫交流电的频率
（3）周期和频率互为倒数
（4）我国交流电的周期 秒，频率是 赫兹
闭合开关，让ab导体在磁场 里静止 电流，让其在磁 场里上下运动 电流， 在磁场左右运动或倾斜一定角度运动， 电流；断开开关，ab运动 电流。
没
没
有
没
结论：
要产生感应电流，电路必须闭合；导体在磁场中必须做切割磁感线的运动
如图所示，当开关闭合后，灵敏电流表G指针会发生偏转的是导线（ ） A、向上运动 B、向下运动 C、向左运动 D、向里运动 D
高电压、弱电流
l. 组成：（1）定子：线圈 转子：电磁铁
01
☞
02
动力机：水轮机、汽轮机、内燃机、蒸汽轮机等。
03
☞
04
实际使用的交流发电机
（用导线远距离输送。） 在我们生活中发电站是否建在用户的周围？发电站供应的电流如何输送到我们家中呢？
减小输电电流
加粗导线以减小电阻 导线那么长，导线的电阻就不能忽略，由于电流的热效应导线要损耗电能，造成资源浪费。有没有办法将这种热能损耗减小到最低呢?
若发电机的输出电压为U，输出电流为I，则输出功率P=______，所以要减小输电电流，在输送功率一定的条件下，必须提高______，因此远距离输电时必须采用______。
二、填充题
如图1所示，可以使电流表指针发生偏转的情况是[ ] 开关S断开，导线ab竖直向下运动 开关S闭合，导线ab竖直向上运动 开关S断开，导线ab从纸里向纸外运动 开关S闭合，导线ab从纸外向纸里运动
