森兰(SENLAN)变频器BT40用户手册
- 格式：pdf
- 大小：2.12 MB
- 文档页数：57
下载文档原格式
合集下载
森兰变频 SB20系列 变频调速器 说明书 v2.0
前 言 森兰变频器的用户朋友您好！感谢您选用森兰SB20系列变频器。
森兰SB20系列全数字变频器适用于普通三相异步电动机进行变频调速驱动，功能齐全，操作简便。
森兰SB20系列变频器安装操作虽然简单，但误操作会引起意外事故，缩短变频器寿命，降低其性能，因此在使用前将使用手册交给变频器操作员，请其务必仔细熟读使用手册，掌握正确使用方法并请妥善保管使用手册，以便能长久使用。
在使用中如有不明之处，或者未能发挥其优良性能时，请参阅使用手册，将有助于正确使用变频器。
目 录 第一章概述 1一、产品交货的检查二、产品的保修三、安全注意事项第二章变频器的安装与配线 5一、变频器的安装二、变频器的配线三、变频器基本配线图第三章变频器操作说明 12一、操作面板外观二、按键功能说明三、变频器显示内容说明四、变频器频率设定模式五、变频器操作面板显示状态六、触摸面板操作说明七、变频器外控端子操作第四章标准规格 16 ??基本规格和主要技术参数（单相220V）二、基本规格和主要技术参数（三相380V）三、公共技术规范四、外型尺寸第五章功能参数表19 第六章功能参数说明24 第七章变频器的维护 43一、变频器的日常检查与维护二、定期维护三、绝缘试验四、零部件更换第八章故障处理 46一、变频器故障处理二、变频器防干扰措施第九章外围设备49一、外围设备和选配件连接示意图二、选配件说明第一章概述一、产品交货的检查用户拆除SB20系列交流电机变频器包装箱时，请认真确认。
●在运输过程中是否有损坏。
●本机铭牌数据是否与你的订货相符。
●随变频器一起发送的附件是否齐全。
用户在初次使用时，请记录开箱通电检查情况并随填写好的产品回执返回给代理商或经销商。
本公司严格按照ISO9001开发、制造变频器及电源产品，每台产品出厂前都经过严格的品管，如果发现有某种遗漏，请速与代理商或经销商联系解决。
1．铭牌说明：2．型号说明：SB 20 S 0.75 B产品细分号(A、B、C、D) 适用电机功率从0.4～2.2KW使用电源相数S：单相T：三相系列代号变频调速器代号 -1--2-产品细分号说明A ：基本型——无外控键盘、无制动单元。
森兰SB60G+变频器远程控制器说明书
TH4108TH4108--变频器远程控制器说明书森兰变频器SB60G+SB60G+专用专用V 5.2 –01515目录1、简介 (1)2、功能特点说明 (1)3、技术规格及参数 (1)3.1 变频器远程控制器的型号说明 (1)3.2 技术规格及参数 (2)4、外观说明 (3)4.1 M型远程控制器的外观说明 (3)4.2 A型变频器远程控制器的外观说明 (3)4.3 外型及开孔尺寸 (4)4.4 键盘功能说明 (4)4.5 LED数码管及指示灯说明 (5)4.6 变频器远程控制器操作面板操作 (5)5.1M型变频器远程控制器后部的端子定义 (6)5.2A型变频器远程控制器后部的端子定义 (6)5.3变频器远程控制器后部的端子定义说明 (6)5.4M型变频器远程控制器的接线图 (7)5.5A型变频器远程控制器的接线图 (7)6、操作说明 (8)6.1变频器的设置 (8)6.2变频器远程控制器的参数设置界面说明 (10)6.3变频器远程控制器的设定参数项 (11)6.4变频器远程控制器操作方法 (16)7、选配件说明 (17)8、维护及质量保证 (17)9、随机附件 (17)10、用户注意事项 (18)工程应用，我们更专业TH41TH41008-M/A 变频器远程控制器说明书变频器远程控制器说明书（森兰变频器专用V5.2 –015）1、简介变频器远程控制器是一种远程操作变频器的智能仪表，通过RS485网络远程控制变频器的启动、停止、加速、减速、正反转，并实时显示变频器的设置频率、实际频率等状态信息。
通讯距离可长达1200米(9600bps)，有效减少变频器的干扰。
可接外置操作按钮，便于工程使用。
有手/自动功能(监听功能)，便于组成计算机或PLC 的自动控制系统。
2、功能特点说明2.1 远程控制变频器的启动、停止、正转、反转、递增、递减变频器的频率。
2.2 可禁止变频器反转功能。
2.3 从机监听功能，在监听模式时P/T 灯不亮。
森兰SB12系列变频器使用手册
前 言森兰变频器的用户朋友您好！感谢您选用森兰变频器。
SB12系列高性能风机、水泵专用数字式变频调速器是针对风机、水泵而开发的具有PID控制的智能型变频调速器，它由高性能微处理器控制，功能齐全，操作简便，而且可以作为通用变频器使用，并严格按照GB/T 12668.2－2002标准研制开发。
SB12系列变频器安装操作虽然简单，但误操作会引起意外事故，缩短变频器寿命，降低其性能，因此在使用前将使用手册交给变频器操作员，请其务必仔细熟读使用手册，掌握正确使用方法并请妥善保管使用手册，以便能长久使用。
在使用中如有不明之处，或者未能发挥其优良性能时，请参阅使用手册，将有助于正确使用变频器。
本公司另备有SB40系列全数字通用变频器，三相380V，0.75～280KW，欢迎广大用户选用。
目录一概述1－11 交货检查2 型号说明3 变频器的铭牌4 产品保修5 注意事项二变频器的安装及配线2－11 变频器的安装2 变频器的配线3 配线图三变频器操作说明3－11 操作面板外观2 操作面板按键说明3 变频器显示内容说明4 变频器频率设定模式5 变频器操作面板显示状态6 变频器操作面板操作四标准规范4－11 规格型号2 公共技术规范3 外形和尺寸五功能参数表5－1 六功能参数说明6－1 七变频器的维护与故障处理7－11 日常检查2 定期说明3 零部件更换4 变频器防干扰措施5 变频器故障处理八外围设备8－11 外围设备及选件连接示意图2 变频器选件说明一 概述1.1 变频器交货时的注意事项每台SB12系列交流电机变频器在出厂前，均按ISO9001进行严格的检验，并做强化的防撞包装处理。
用户在变频器拆箱后，请立即进行下列检查步骤。
检查变频调速器是否在运输过程中造成损伤。
检查变频调速器机种型号是否与您所定机种型号相符。
如果装箱清单与您订货资料不符或产品有任何问题，请您与代理商或经销商联系。
同时请说明产品型号、规格、产品编号、购买日期、破损程度等。
森兰SE62系列EPS专用变频器用户手册V1.0

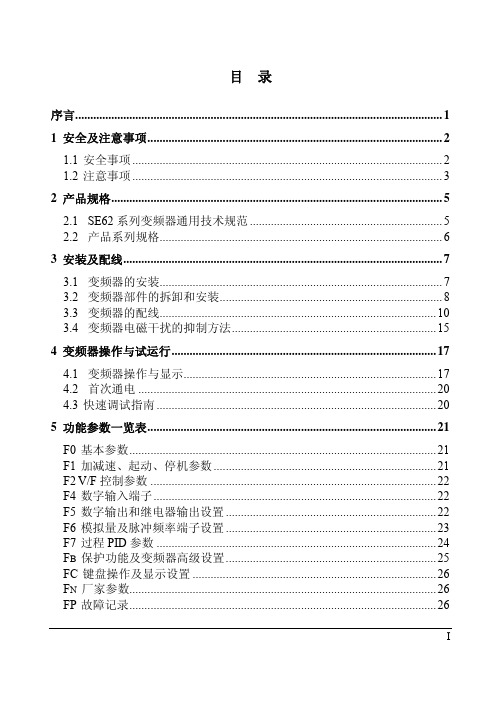

4 变频器操作与试运行........................................................................................ 17
