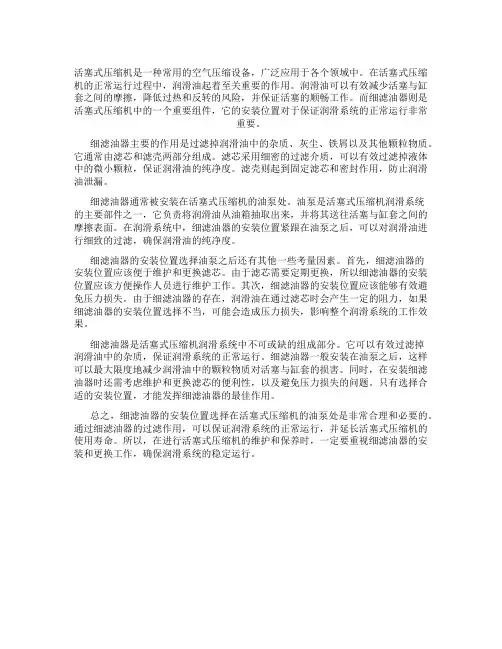

活塞式压缩机是一种常用的空气压缩设备，广泛应用于各个领域中。
在活塞式压缩机的正常运行过程中，润滑油起着至关重要的作用。
润滑油可以有效减少活塞与缸套之间的摩擦，降低过热和反转的风险，并保证活塞的顺畅工作。
而细滤油器则是活塞式压缩机中的一个重要组件，它的安装位置对于保证润滑系统的正常运行非常重要。
细滤油器主要的作用是过滤掉润滑油中的杂质、灰尘、铁屑以及其他颗粒物质。
它通常由滤芯和滤壳两部分组成。
滤芯采用细密的过滤介质，可以有效过滤掉液体中的微小颗粒，保证润滑油的纯净度。
滤壳则起到固定滤芯和密封作用，防止润滑油泄漏。
细滤油器通常被安装在活塞式压缩机的油泵处。
油泵是活塞式压缩机润滑系统的主要部件之一，它负责将润滑油从油箱抽取出来，并将其送往活塞与缸套之间的摩擦表面。
在润滑系统中，细滤油器的安装位置紧跟在油泵之后，可以对润滑油进行细致的过滤，确保润滑油的纯净度。
细滤油器的安装位置选择油泵之后还有其他一些考量因素。
首先，细滤油器的安装位置应该便于维护和更换滤芯。
由于滤芯需要定期更换，所以细滤油器的安装位置应该方便操作人员进行维护工作。
其次，细滤油器的安装位置应该能够有效避免压力损失。
由于细滤油器的存在，润滑油在通过滤芯时会产生一定的阻力，如果细滤油器的安装位置选择不当，可能会造成压力损失，影响整个润滑系统的工作效果。
细滤油器是活塞式压缩机润滑系统中不可或缺的组成部分。
它可以有效过滤掉润滑油中的杂质，保证润滑系统的正常运行。
细滤油器一般安装在油泵之后，这样可以最大限度地减少润滑油中的颗粒物质对活塞与缸套的损害。
同时，在安装细滤油器时还需考虑维护和更换滤芯的便利性，以及避免压力损失的问题。
只有选择合适的安装位置，才能发挥细滤油器的最佳作用。
总之，细滤油器的安装位置选择在活塞式压缩机的油泵处是非常合理和必要的。
通过细滤油器的过滤作用，可以保证润滑系统的正常运行，并延长活塞式压缩机的使用寿命。
所以，在进行活塞式压缩机的维护和保养时，一定要重视细滤油器的安装和更换工作，确保润滑系统的稳定运行。

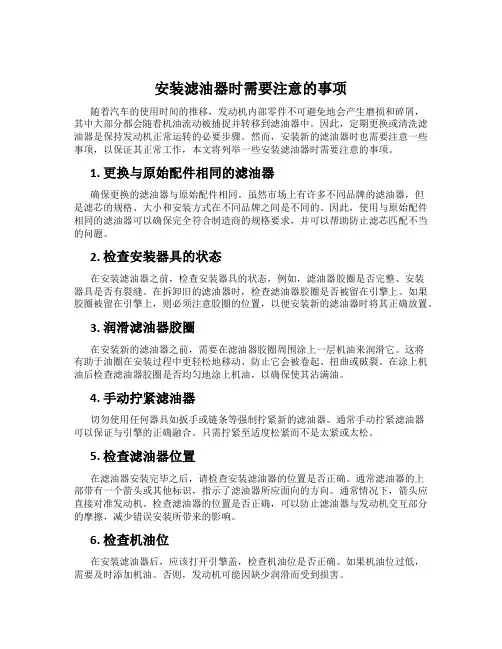

安装滤油器时需要注意的事项随着汽车的使用时间的推移，发动机内部零件不可避免地会产生磨损和碎屑，其中大部分都会随着机油流动被捕捉并转移到滤油器中。
因此，定期更换或清洗滤油器是保持发动机正常运转的必要步骤。
然而，安装新的滤油器时也需要注意一些事项，以保证其正常工作，本文将列举一些安装滤油器时需要注意的事项。
1. 更换与原始配件相同的滤油器确保更换的滤油器与原始配件相同。
虽然市场上有许多不同品牌的滤油器，但是滤芯的规格、大小和安装方式在不同品牌之间是不同的。
因此，使用与原始配件相同的滤油器可以确保完全符合制造商的规格要求，并可以帮助防止滤芯匹配不当的问题。
2. 检查安装器具的状态在安装滤油器之前，检查安装器具的状态，例如，滤油器胶圈是否完整、安装器具是否有裂缝。
在拆卸旧的滤油器时，检查滤油器胶圈是否被留在引擎上。
如果胶圈被留在引擎上，则必须注意胶圈的位置，以便安装新的滤油器时将其正确放置。
3. 润滑滤油器胶圈在安装新的滤油器之前，需要在滤油器胶圈周围涂上一层机油来润滑它。
这将有助于油圈在安装过程中更轻松地移动、防止它会被卷起、扭曲或破裂。
在涂上机油后检查滤油器胶圈是否均匀地涂上机油，以确保使其沾满油。
4. 手动拧紧滤油器切勿使用任何器具如扳手或链条等强制拧紧新的滤油器。
通常手动拧紧滤油器可以保证与引擎的正确融合。
只需拧紧至适度松紧而不是太紧或太松。
5. 检查滤油器位置在滤油器安装完毕之后，请检查安装滤油器的位置是否正确。
通常滤油器的上部带有一个箭头或其他标识，指示了滤油器所应面向的方向。
通常情况下，箭头应直接对准发动机。
检查滤油器的位置是否正确，可以防止滤油器与发动机交互部分的摩擦，减少错误安装所带来的影响。
6. 检查机油位在安装滤油器后，应该打开引擎盖，检查机油位是否正确。
如果机油位过低，需要及时添加机油。
否则，发动机可能因缺少润滑而受到损害。
结论安装新的滤油器前要注意的细节是非常重要的，它可以帮助减少发生任何问题的可能性，防止引擎出现故障，提高滤油器的效率。
活塞式压缩机细滤油器安装位置活塞式压缩机是工业生产中常用的压缩空气设备，广泛应用于制造业、能源行业等领域。
在活塞式压缩机的运行过程中，需要对油分进行净化处理，以保证设备的正常运转和长寿命。
细滤油器是常用的一种油分净化设备，那么细滤油器应该如何安装呢？首先，我们需要了解细滤油器的作用。
细滤油器主要用于去除油中的微小颗粒和杂质，保证油分的质量达到要求。
活塞式压缩机在工作过程中，由于摩擦和振动等原因，会产生大量的微小金属颗粒和油泥等杂质，这些杂质会严重影响设备的正常运行。
因此，细滤油器的安装位置至关重要。
通常情况下，细滤油器应该安装在压缩机的进气口处。
这样做的目的是为了在油分进入压缩机之前进行净化处理，防止杂质进入设备内部，从而保护设备的正常运行。
细滤油器安装在进气口处，可以有效地过滤掉油中的微小颗粒和杂质，提高油分的质量。
在进行细滤油器的安装时，需要注意以下几点：1.选择合适的细滤油器：细滤油器有不同的型号和规格，需要根据压缩机的具体情况选择合适的细滤油器。
一般情况下，应选择过滤精度合适、过滤效果好的细滤油器。
2.安装位置的选择：细滤油器应安装在压缩机进气口处，确保油分在进入设备之前得到净化处理。
同时，细滤油器的安装位置应方便维修和更换，以便进行定期清洗和更换细滤器。
3.安装方式的选择：细滤油器的安装方式有多种，可以根据实际情况选择合适的安装方式。
常见的安装方式有立式安装和横式安装两种。
立式安装适用于空间较小的情况，而横式安装适用于空间较大的情况。
4.安装前的准备工作：在进行细滤油器安装之前，需要对设备进行一次全面的清洗和检查，确保设备的清洁和无故障。
同时，需要检查细滤油器的细滤器是否完好无损，如有损坏需要及时更换。
细滤油器的安装位置是活塞式压缩机正常运行的重要保证。
正确选择安装位置、合理选择安装方式、定期进行清洗和更换，可以延长设备的使用寿命，减少故障发生，提高生产效率。
因此，在安装细滤油器时要格外注意，确保细滤油器的正常运行和高效过滤效果。
第十五章滤油器§15-1 液下介质的污染液体介质在液压系统中除传递动力外，还对液压元件中的运动件起润滑作用。
此外，为了保证元件的密封性能，组成工作腔的运动件之间的配合间隙很小，而液压件内部的控制又常常通过阻尼小孔来实现。
因此，液压介质的清洁度对液压元件和系统的工作可靠性和使用寿命有很大的影响。
统计资料表明：液压系统的故障75%以上是由于液压介质的污染造成的，而液压介质的污染又是液压元件过早磨损以至损坏的主要原因。
这一事实已引起人们的足够重视。
一、造成液压介质污染的原因组成液压系统的元件在制造、储存、运输、安装、跑合、运行和维修过程中所接触过的每件污染物都是系统液压介质污染的潜在源。
这些污染物可以分为以下五类：（一）残留污染物液压元件在制造、储存、运输、安装过程中带入的沙粒、铁屑、磨料、焊渣、锈片和灰尘，虽经清洗，但未清洗干净而残留下来。
（二）生成污染物1.液压油氧化变质析出物液压系统工作时，因压力损失而消耗的能量全部转化为热量，使系统油温升高。
当液压油处于高温时，一方面油中的高温空气与油分子直接接触，空气中的氧分子引起油液氧化，生成有机酸，对金属表面起腐化作用；另一方面，油液氧化析出粘滞物和浸漆物。
2.液压油中混入水份和空气多数液压油中含有微量（小于0.01%）的水份，过多的含水量会使液压油乳浊化，使其润滑性能下降，对液压油的氧化起触媒作用，加剧污垢集积。
同时，混入液压油中的空气还会增加油液的氧化作用，并引起液压系统的振动、爬行和气蚀。
3.元件磨损、损坏生成的污染物液压元件工作时，运动件之间的金属与金属、金属与密封材料的磨损颗粒以及液流冲刷下的软管胶料、过滤材料脱落的颗粒和纤维、剥落的油漆皮等。
（三）侵入污染物液压系统在工作时，周围环境中的污染物通过一切可能的侵入点，如外露的往复运动的活塞杆、油箱的进气孔、注油孔等侵入系统。
（四）生物污染物微生物也可能象其它微小颗粒一样侵入液压介质，如果不加以阻止，微生物将繁殖生长并表现为粘质物，污染介质。

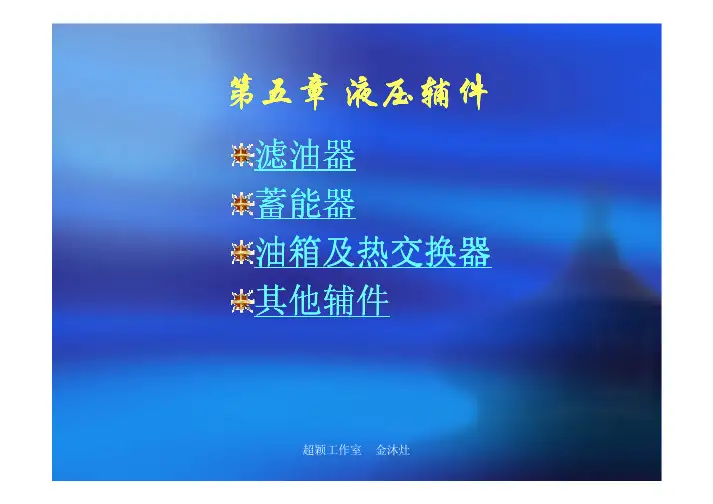

第五章液压辅件滤油器
蓄能器
油箱及热交换器其他辅件
•二、滤油器的典型结构•三、滤油器的选用•四、滤油器的安装位置
ßx ＝
滤油器出口处尺寸大小x x ((µm)的颗粒数
网式滤油器
－上盖－钢丝网－骨架－下盖
2）此位置可用以保护除液压泵以外的其它液滤油器安装于回油管路路（见图中3）
•一、蓄能器的类型•二、蓄能器的功用•三、充气式蓄能器的选用
重鏙式蓄能器
－重鏙－柱塞－液压油
金沐灶
弹簧式蓄能器
－弹簧－活塞－液压油
活塞式蓄能器
－气体－活塞－液压瓶
气囊式蓄能器
－充气阀－壳体－气囊－菌形阀
Q p =∑Q i ∆t i /T i=1n
∆V i=(Q p-Q i) ∆t i
V
w =(1/2)∑| ∆V’i |
n
i=1
P0V0n=P1V1n=P2V2n V
=V0P01/n[(1/P1)1/n]
w
油箱2－电加热器结束
•一、管道
•二、管接头•三、压力表
•四、压力表开关
d=2.(Q/2π)1/2δኑpd/2(σ)
谢谢惠顾 主讲; 许国超
制作：金沐灶
联系方式：：jinmuzao@ 联系方式
博客联接：：
博客联接。
滤油器的分类及安装位置冶金工程统计资料说明，冶金工程液压系统的故障约有75%以上是由于油液污染造成的。
油液中的污染物会划伤液压元件运动副的结合面，严峻磨损或卡死运动件，堵塞阻尼孔，侵蚀元件，使系统工作靠得住性大为降低。
在适当的部位上安装滤油器，能够截留油液中不可溶的污染物，使油液维持清洁，保证液压系统正常工作。
按滤芯的材料和结构形式的不同，滤油器可分为网式、线隙式、纸芯式、烧结式及磁性滤油器寺。
(1)网式滤油器：图2-3-44所示为网式滤油器，在周围开有很多窗孔的塑料或金属筒形骨架1上包着一层或两层铜线网2；过滤精度由网孔大小和层数决定，有8C!m、10C!m和18C!m 三个品级。
网式滤油器结构简单，清洗方便，通油能力大，但过滤精度低，经常使用于吸油管路，对油液进行粗滤。
(2)线隙式滤油器：图2-3-45所示为线隙式滤油器。
它用铜线或铝线2密绕在筒形芯架1的外部，组成滤芯，并装在壳体3内（用于吸油管路上的滤油器那么无壳体）。
油液经线间裂缝和芯架槽孔流入滤油器内，再从上部孔道流出。
这种滤油器操纵的精度在30~10(!m之间。
线隙式滤油器结构简单，通油能力大，过滤成效好，但不易清洗。
图2-3-44网式滤油器1-筒形骨架；2-铜线网图2-3-45线隙式滤油器1-芯架；2-线圈；3-壳体(3)纸芯式滤油器:纸芯式滤油器又称纸质滤油器，其结构类同于线隙式，只是滤芯为纸质。
图2-3-46所示为纸质滤油器的结构，滤芯由三层组成:外层2为粗眼钢板网，中层3为li折叠成的星状滤纸，里层4由金属丝网与滤纸折叠组成。
如此就提高了滤芯强度，延长了寿命。
纸质滤油器的过滤精度高(5~3C!m)可在高压(38MPa)下工作，结构紧凑，通油能力较大。
其缺点足无法清洗，需常常改换滤芯。
(4)烧结式滤油器：图2-3-47所示为金属粉末烧结式滤油器。
滤芯可按需要制成不同的形状。
选择不同粒度粉末烧结成不同厚度的滤芯，能够取得不同的过滤精度(10~10(!&)之间）。
活塞式压缩机细滤油器的安装方法近年来，活塞式压缩机已经成为工业领域中不可或缺的一种设备。
作为一种重要的辅助装置，细滤油器在活塞式压缩机的使用过程中具有至关重要的作用。
正确安装细滤油器，不仅能够保证压缩机的正常运行，还能够延长压缩机的使用寿命。
下面，我们就来详细介绍一下活塞式压缩机细滤油器的安装方法。
1.确定安装位置首先，我们需要确定细滤油器的安装位置。
通常情况下，细滤油器应该安装在压缩机的排气部分。
在选择安装位置时，需要考虑到细滤油器的净化效果以及更换维修的便利性。
同时，还需要确保细滤油器能够顺利连接到压缩机的排气管。
2.准备安装工具和材料在进行细滤油器的安装之前，我们需要准备好相应的工具和材料。
通常情况下，我们需要准备扳手、螺丝刀等安装工具，以及密封胶、接头等安装材料。
这些工具和材料的准备可以更好地帮助我们进行细滤油器的安装工作。
3.安装细滤油器当所有准备工作就绪后，我们可以开始进行细滤油器的安装。
首先，需要将细滤油器的连接口涂抹上一层密封胶，以确保连接口的密封性。
之后，将细滤油器连接到压缩机的排气管上，并使用工具将其固定好。
在安装的过程中，需要确保细滤油器与压缩机的排气管紧密连接，并且没有松动。
4.调试与测试完成细滤油器的安装后，我们需要对其进行调试和测试，以确保其正常工作。
首先，需要检查细滤油器与压缩机的连接是否牢固，没有漏气的情况。
接下来，可以打开压缩机的电源，观察细滤油器是否能够正常工作。
同时，还可以通过观察压缩机排出的气体是否经过细滤油器进行判断，以确保细滤油器的正常使用。
通过以上的安装方法，我们可以有效地安装活塞式压缩机细滤油器，并保证其正常运行。
在日常的使用中，我们还需要定期对细滤油器进行清洗和更换，以确保其净化效果和工作效率。
同时，也需要注意细滤油器周围环境的清洁与整洁，以避免灰尘等杂物对细滤油器的损坏。
综上所述，活塞式压缩机细滤油器的安装是一项重要的工作。
只有正确安装细滤油器，才能保证压缩机的正常运行和长久使用。
活塞式压缩机润滑油细滤油器安装在什么位置活塞式压缩机作为工业生产中常见的一种压缩机类型，被广泛应用于各个领域，如石油化工、制药、食品加工等。
为了保证活塞式压缩机的正常运行，润滑油的质量起着至关重要的作用。
而润滑油细滤油器作为活塞式压缩机中的重要组成部分，它的正确安装位置也显得尤为重要。
润滑油细滤油器是用于对润滑油进行精细过滤的重要设备，它可以有效地除去润滑油中的杂质、泥沙和金属颗粒等杂质物质，保证润滑油的纯净度和稳定性，从而提高活塞式压缩机的工作效率和寿命。
那么，活塞式压缩机润滑油细滤油器应该安装在什么位置呢？首先，润滑油细滤油器应该安装在进气口的上游位置。
活塞式压缩机工作时，外界的空气会通过进气口进入压缩机内部进行压缩。
如果润滑油细滤油器安装在进气口的下游位置，那么空气在经过细滤器之前就会进入压缩机内部，这样一来，会导致细滤器滤芯很快被杂质堵塞，降低了细滤器的有效过滤面积，从而影响了润滑油的过滤效果。
因此，正确的安装位置应该是在进气口的上游，这样可以充分利用细滤器的过滤作用，确保润滑油的纯净性。
其次，润滑油细滤油器应该安装在压缩机的油路系统中。
活塞式压缩机的润滑系统主要包括供油系统和回油系统。
供油系统负责将新鲜的润滑油送入压缩机内部，回油系统则负责将使用过的润滑油排出并返回储油箱。
在这两个系统中，安装细滤器的位置应该分别是在供油泵的进油口和回油管路的出口处。
这样可有效过滤掉润滑油中的杂质物质，确保油路中的润滑油清洁。
最后，在润滑油细滤油器的安装位置时，还需要注意细滤器的维护和更换。
一般来说，润滑油细滤油器的滤芯需要定期清洗或更换，避免滤芯被杂质堵塞，影响润滑效果。
因此，在安装细滤器时，应该确保细滤器的拆卸和更换操作方便，并且要留有足够的空间进行维护。
综上所述，活塞式压缩机润滑油细滤油器应该安装在进气口的上游位置，以充分发挥细滤器的过滤作用；同时，还应该安装在压缩机的油路系统中，以确保润滑油的清洁。
活塞式压缩机润滑油的细滤油器安装在哪里好活塞式压缩机在各个行业中都起到着重要的作用，其润滑油质量的好坏直接影响到机器的使用寿命和工作效率。
而细滤油器的安装位置选择也是至关重要的，它决定了细滤油器能否充分发挥作用，确保润滑系统的正常运行。
细滤油器主要用于去除润滑油中的杂质、水分和颗粒物，保持润滑油的清洁和良好的润滑性能。
因此，细滤油器的安装位置应根据活塞式压缩机的工作原理和润滑系统的特点来确定。
一般来说，细滤油器可以选择安装在油箱上方或者底部，主要取决于活塞式压缩机的润滑系统的具体结构和工作环境的要求。
以下是两种常见的安装位置：1.油箱上方安装：这种安装方式适用于润滑系统中的润滑油需要经过油泵才能进行循环的情况。
细滤油器被安装在油箱上方的位置，其主要作用是过滤掉润滑油中的杂质和颗粒物，保持油泵的良好工作状态。
同时，将细滤油器安装在油箱上方还可以方便维护和更换。
2.油箱底部安装：这种安装方式适用于润滑系统中的润滑油不需要经过油泵直接进行循环的情况。
细滤油器被安装在油箱底部的位置，其主要作用是去除润滑油中的杂质、水分和颗粒物，保持润滑油的清洁和良好的润滑性能。
将细滤油器安装在油箱底部可以有效避免杂质和颗粒物进入到活塞式压缩机内部，提高机器的可靠性和稳定性。
无论选择哪种安装方式，都需要注意以下几点：1.安装位置应选择在润滑系统中油流量较大的地方，以保证细滤油器能够充分过滤润滑油，提高过滤效果。
2.安装位置应避免与其他部件的冲突，确保细滤油器的安装牢固可靠，不易发生松动和漏油等问题。
3.细滤油器在安装过程中应严格按照操作手册中的要求进行安装，确保安装正确并紧密。
总之，活塞式压缩机润滑油的细滤油器的安装位置选择应根据润滑系统的工作原理和工作环境的要求来确定。
合理的安装位置可以确保细滤油器发挥最佳的过滤效果，保持润滑油的清洁和良好的润滑性能，延长机器的使用寿命，提高工作效率。
因此，在安装细滤油器的时候，应根据实际情况进行合理选择，并严格按照操作手册要求进行正确安装。
滤油器的选用和安装
1.选用滤油器按其过滤精度(滤去杂质的颗粒大小)的不同，有粗过滤器、普通过滤器、精密过滤器和特精过滤器四种，它们分别能滤去大于100μm、10～100μm、5～10μm和1～5μm大小的杂质。
选用滤油器时，要考虑下列几点：
(1)过滤精度应满足预定要求。
(2)能在较长时间内保持足够的通流能力。
(3)滤心具有足够的强度，不因液压的作用而损坏。
(4)滤心抗腐蚀性能好，能在规定的温度下持久地工作。
(5)滤心清洗或更换简便。
因此，滤油器应根据液压系统的技术要求，按过滤精度、通流能力、工作压力、油液粘度、工作温度等条件选定其型号。
2.安装滤油器在液压系统中的安装位置通常有以下几种：
(1)要装在泵的吸油口处：
泵的吸油路上一般都安装有表面型滤油器，目的是滤去较大的杂质微粒以保护液压泵，此外滤油器的过滤能力应为泵流量的两倍以上，压力损失小于0.02MPa。
(2)安装在油路上：
此处安装滤油器的目的是用来滤除可能侵入阀类等元件的污染物。
其过滤精度应为10～15μm，且能承受油路上的工作压力和冲击压力，压力降应小于0.35MPa。
同时应安装
安全阀以防滤油器堵塞。
(3)安装在系统的回油路上：这种安装起间接过滤作用。
一般与过滤器并连安装一背压阀，当过滤器堵塞达到一定压力值时，背压阀打开。
(4)安装在系统分支油路上。
(5)单独过滤系统：大型液压系统可专设一液压泵和滤油器组成独立过滤回路。
液压系统中除了整个系统所需的滤油器外，还常常在一些重要元件(如伺服阀、精密节流阀等)的前面单独安装一个专用的精滤油器来确保它们的正常工作。
