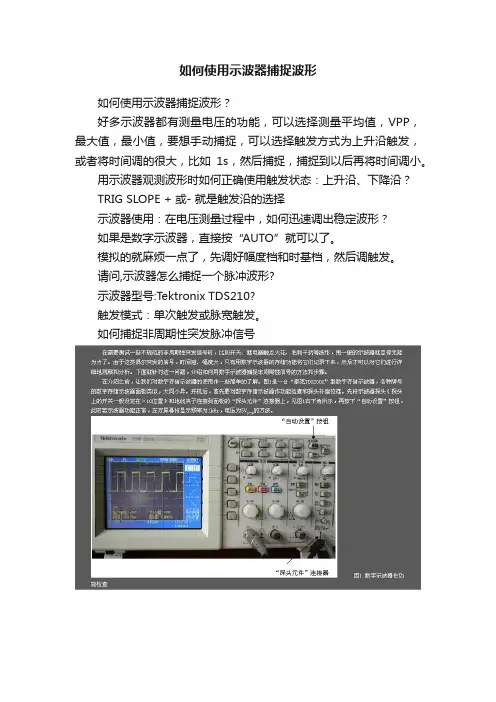

如何使用示波器捕捉波形
如何使用示波器捕捉波形？
好多示波器都有测量电压的功能，可以选择测量平均值，VPP，最大值，最小值，要想手动捕捉，可以选择触发方式为上升沿触发，或者将时间调的很大，比如1s，然后捕捉，捕捉到以后再将时间调小。
用示波器观测波形时如何正确使用触发状态：上升沿、下降沿？
TRIG SLOPE + 或- 就是触发沿的选择
示波器使用：在电压测量过程中，如何迅速调出稳定波形？
如果是数字示波器，直接按“AUTO”就可以了。
模拟的就麻烦一点了，先调好幅度档和时基档，然后调触发。
请问,示波器怎么捕捉一个脉冲波形?
示波器型号:T ektronix TDS210?
触发模式：单次触发或脉宽触发。
如何捕捉非周期性突发脉冲信号。
示波器的高速采样和波形重建示波器是一种广泛应用于电子测量领域的仪器，用于观察和分析电信号的波形。
为了保证对快速变化的信号进行准确采样和显示，示波器需要具备高速采样和波形重建的能力。
本文将就示波器的高速采样和波形重建原理进行探讨，并介绍相关技术和应用。
一、高速采样原理高速采样是指示波器在单位时间内对信号进行的采样次数。
在高速采样过程中，示波器需要能够尽可能快速地对信号进行采样，以充分还原信号波形的细节。
常见的示波器采样方式有逐点采样和实时采样。
1. 逐点采样逐点采样是示波器最基本的采样方式，其原理是通过一个时钟信号，控制ADC（模数转换器）按照固定的时间间隔对输入信号进行采样。
逐点采样的采样率与时钟信号频率相关，可以通过调整时钟信号的频率来调节采样率。
逐点采样的特点是简单、易控制，但对于高速变化的信号，由于采样速率有限，可能无法捕捉到信号的细节，导致波形失真。
因此，在对高速信号进行采样时，逐点采样的方式可能无法满足需求。
2. 实时采样实时采样是一种利用存储器缓存技术实现的高速采样方式。
示波器通过存储器缓存将接收到的信号进行存储，并通过DAC（数模转换器）将存储的信号恢复为连续的模拟信号。
实时采样的原理是在接收到信号后立即存储，并通过高速DAC进行恢复，从而实现对快速变化信号的准确采样。
实时采样的特点是具有较高的采样率和较好的信号重建能力，能够更准确地还原信号波形，缺点是需要较大的存储器容量和较高的采样速率。
二、波形重建原理波形重建是指示波器通过对采样数据进行处理和插值，还原信号的真实波形。
示波器的波形重建过程包括滤波、插值和幅度调整等步骤。
1. 滤波滤波是波形重建的第一步，其目的是去除采样过程中引入的噪声和失真。
示波器通常采用低通滤波器来抑制高频噪声，并通过滤波器特性调整频率响应，以实现平坦的幅频特性。
2. 插值采样数据的插值是波形重建的关键步骤，通过插值可以在采样点之间估计出信号的值，从而还原信号的连续波形。

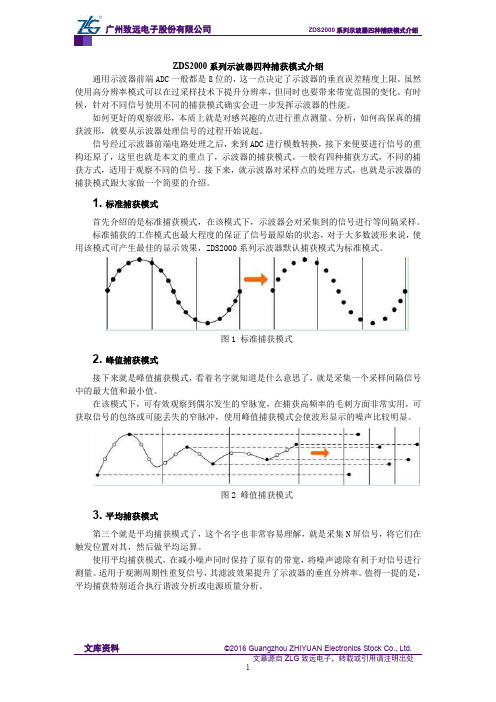

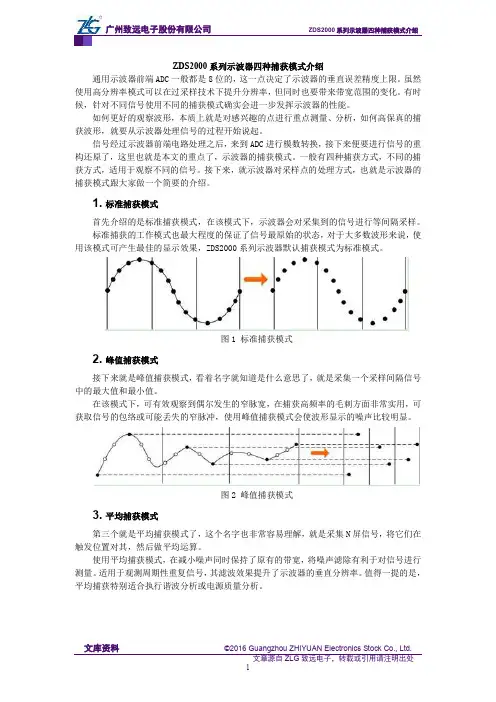

ZDS2000系列示波器四种捕获模式介绍通用示波器前端ADC一般都是8位的，这一点决定了示波器的垂直误差精度上限。
虽然使用高分辨率模式可以在过采样技术下提升分辨率，但同时也要带来带宽范围的变化。
有时候，针对不同信号使用不同的捕获模式确实会进一步发挥示波器的性能。
如何更好的观察波形，本质上就是对感兴趣的点进行重点测量、分析，如何高保真的捕获波形，就要从示波器处理信号的过程开始说起。
信号经过示波器前端电路处理之后，来到ADC进行模数转换，接下来便要进行信号的重构还原了，这里也就是本文的重点了，示波器的捕获模式。
一般有四种捕获方式，不同的捕获方式，适用于观察不同的信号。
接下来，就示波器对采样点的处理方式，也就是示波器的捕获模式跟大家做一个简要的介绍。
1. 标准捕获模式首先介绍的是标准捕获模式，在该模式下，示波器会对采集到的信号进行等间隔采样。
标准捕获的工作模式也最大程度的保证了信号最原始的状态，对于大多数波形来说，使用该模式可产生最佳的显示效果，ZDS2000系列示波器默认捕获模式为标准模式。
图1 标准捕获模式2. 峰值捕获模式接下来就是峰值捕获模式，看着名字就知道是什么意思了，就是采集一个采样间隔信号中的最大值和最小值。
在该模式下，可有效观察到偶尔发生的窄脉宽，在捕获高频率的毛刺方面非常实用，可获取信号的包络或可能丢失的窄脉冲，使用峰值捕获模式会使波形显示的噪声比较明显。
图2 峰值捕获模式3. 平均捕获模式第三个就是平均捕获模式了，这个名字也非常容易理解，就是采集N屏信号，将它们在触发位置对其，然后做平均运算。
使用平均捕获模式，在减小噪声同时保持了原有的带宽，将噪声滤除有利于对信号进行测量。
适用于观测周期性重复信号，其滤波效果提升了示波器的垂直分辨率。
值得一提的是，平均捕获特别适合执行谐波分析或电源质量分析。
图3 平均捕获方式4. 高分辨率捕获模式最后就是高分辨率捕获模式，打个比方，其工作原理就是将一个波形分成5份，然后将一份波形的的每个点求平均，最终一个波形变成了5个点。
如何使用示波器观测电路波形示波器是电工、电子工程师和学生经常使用的一种测量仪器，用于观测电路中的电压或电流波形。
通过使用示波器，我们可以更好地理解电路中的信号特性，并进行故障排除。
本文将介绍如何正确地使用示波器观测电路波形，并给出一些实用技巧。
一、示波器的基本原理在开始学习如何使用示波器之前，我们需要了解一些基本的示波器原理。
示波器通过探头将电路中的信号输入到示波器的输入端口，然后将信号转换成可视化的波形图形。
示波器通常以时间为横轴，电压或电流为纵轴来显示波形。
二、示波器的准备工作在连接示波器之前，我们需要确保电路处于安全状态。
断开电源供应，确保电路中的电容已经放电并且没有高压电源。
接下来，将示波器的探头插入示波器的输入通道插孔，并将另一端正确连接到要观测的电路中。
确保探头的接地夹已连接到电路的接地点，以保证测量的准确性和安全性。
三、示波器设置在开始测量之前，我们需要对示波器进行一些设置，以确保正确观测波形。
1. 时间基准设置：时间基准决定了横轴上时间的刻度。
根据需要设置时间基准的范围，通常可以选择微秒到秒的刻度。
2. 垂直基准设置：垂直基准决定了纵轴上电压的刻度。
根据电路的信号范围，调整垂直基准的位置，使得信号能够在示波器屏幕上显示出来，同时保证不超过示波器的量程。
3. 触发设置：触发设置是控制示波器何时开始采集波形数据的重要参数。
可以根据需要设置触发的边沿（上升沿、下降沿或者双沿触发）以及触发电压的阈值。
四、观测波形设置完成后，我们可以开始观测电路中的波形。
1. 调整探头：将探头插到电路的测量点，并通过旋转探头上的按钮或拉杆调整探头的补偿。
确保探头并没有对电路的测量产生影响，并且不改变电路的工作状态。
2. 打开示波器并触发：打开示波器电源，并确定示波器触发功能已打开。
根据电路的特点选择适当的触发设置，以确保示波器能够稳定触发并显示出波形。
3. 调整时间和垂直刻度：根据需要，调整时间基准和垂直基准的设置，使得波形能够清晰地显示在示波器屏幕上。
看示波器波形技巧-概述说明以及解释1.引言1.1 概述示波器是一种广泛应用于电子工程领域的仪器，用于观察和分析电信号的波形和特征。
它可以实时显示电压随时间变化的图像，从而帮助工程师进行故障排查、信号分析和设计验证等工作。
示波器波形技巧是掌握示波器使用的重要内容，它能够帮助工程师更准确、更快速地观察、分析和理解示波器上显示的波形。
在使用示波器时，我们需要注意波形的基本概念和特点。
波形是指电压随时间变化而形成的图形，通过观察波形可以了解信号的幅值、频率、周期、相位差等信息。
因此，熟悉波形的基本概念对于正确分析和判断信号非常重要。
示波器能够以高精度、高速度的方式捕捉和显示波形，工程师需要了解示波器的特性和参数设置，以确保波形的准确性和可靠性。
在本文中，我们将介绍从引言到结论的示波器波形技巧。
首先，我们将概述示波器的基本原理和工作机制，以及示波器在电子工程中的重要性和应用领域。
其次，我们将讨论观察和分析示波器波形的技巧和方法，包括波形的判断、测量和比较等。
最后，我们将总结示波器波形技巧的重要性，并提出进一步研究示波器波形技巧的方向。
通过本文的阅读和学习，读者将能够全面了解示波器波形技巧的基本概念和应用方法，掌握正确使用示波器的技巧，从而更好地完成电子工程中的各项任务。
希望本文能对读者在日常工作中的示波器使用提供一定的帮助和指导。
1.2文章结构文章结构本文共分为引言、正文和结论三个部分。
下面将对各部分的内容进行详细介绍。
1. 引言引言部分主要包括概述、文章结构和目的三个方面。
1.1 概述在概述部分，我们将对示波器波形技巧这一主题进行简要介绍。
示波器是电子工程师日常工作中经常使用的仪器之一，通过观察和分析波形，我们可以更好地理解电路的工作原理和问题所在。
因此，掌握一些示波器波形的观察和分析技巧对于提高工作效率和解决问题非常重要。
1.2 文章结构在本文的文章结构部分，我们将详细介绍本文的组织结构和内容安排。
首先，我们将在正文部分分为两个小节来分别介绍示波器波形的基本概念和特点，以及示波器波形的观察和分析技巧。

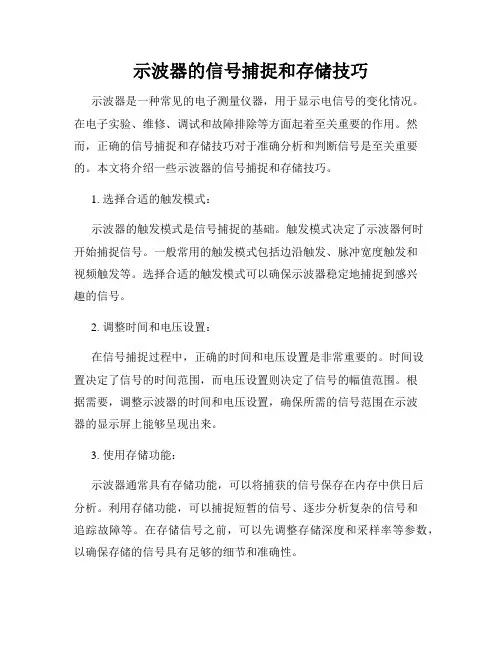

示波器的信号捕捉和存储技巧示波器是一种常见的电子测量仪器，用于显示电信号的变化情况。
在电子实验、维修、调试和故障排除等方面起着至关重要的作用。
然而，正确的信号捕捉和存储技巧对于准确分析和判断信号是至关重要的。
本文将介绍一些示波器的信号捕捉和存储技巧。
1. 选择合适的触发模式：示波器的触发模式是信号捕捉的基础。
触发模式决定了示波器何时开始捕捉信号。
一般常用的触发模式包括边沿触发、脉冲宽度触发和视频触发等。
选择合适的触发模式可以确保示波器稳定地捕捉到感兴趣的信号。
2. 调整时间和电压设置：在信号捕捉过程中，正确的时间和电压设置是非常重要的。
时间设置决定了信号的时间范围，而电压设置则决定了信号的幅值范围。
根据需要，调整示波器的时间和电压设置，确保所需的信号范围在示波器的显示屏上能够呈现出来。
3. 使用存储功能：示波器通常具有存储功能，可以将捕获的信号保存在内存中供日后分析。
利用存储功能，可以捕捉短暂的信号、逐步分析复杂的信号和追踪故障等。
在存储信号之前，可以先调整存储深度和采样率等参数，以确保存储的信号具有足够的细节和准确性。
4. 利用触发位置功能：示波器常常具有触发位置功能，可以改变触发点在信号中的位置。
通过调整触发位置，可以触发和捕捉信号中不同位置的波形。
这在分析复杂的信号或者查找特定时刻的事件时非常有用。
5. 将信号与参考信号进行比较：示波器通常可以输入多个信号通道，并提供比较功能。
将信号与参考信号进行比较可以更清晰地显示信号之间的差异和关系，有助于分析和判断信号的特点。
使用示波器的比较功能，可以更准确地进行信号识别和故障排查。
6. 使用测量功能：示波器通常具有各种测量功能，如幅值测量、频率测量、相位测量等。
利用这些测量功能可以对信号进行更精确的定量分析。
在信号捕捉和存储过程中，可以使用示波器的测量功能，快速获取信号的相关参数和特性。
7. 编辑和导出数据：示波器还可以对捕获的信号数据进行编辑和导出。
新手必看示波器的使用方法示波器是一种用于测量电信号波形和频率的仪器，它可以帮助我们更好地了解电路中的信号变化情况。
对于电子工程师和电子爱好者来说，示波器是必不可少的工具之一。
本文将介绍示波器的基本原理和使用方法，帮助新手快速上手。
一、示波器的基本原理示波器是通过将电信号转换成图像的方式来显示信号的波形和频率。
它的核心部件是一种叫做示波管的电子器件。
示波管内部有一个带有电子枪的电子束，当电子束被加速并撞击到荧光屏上时，就会形成一条条亮线。
这些亮线的位置和亮度可以反映出电信号的波形和频率。
示波器的输入端可以接收各种类型的电信号，包括直流信号、交流信号、脉冲信号等。
示波器可以通过调整水平和垂直扫描电压来控制电子束在荧光屏上的位置，从而显示出不同波形的图像。
二、示波器的使用方法1. 连接示波器示波器的输入端需要接收电信号才能进行测量，所以第一步是将要测量的电路与示波器连接起来。
示波器的输入端通常会标注为“CH1”、“CH2”等，代表不同的通道。
如果要同时测量多个信号，可以将它们连接到不同的通道上。
2. 调整示波器参数在进行测量前，需要对示波器进行一些参数调整。
首先需要调整水平扫描电压和垂直扫描电压，使得信号能够在荧光屏上完整地显示出来。
水平扫描电压控制时间轴的宽度，垂直扫描电压控制信号的幅度。
一般情况下，示波器会自动调整这些参数，但是如果需要进行精细调整，可以使用示波器的控制按钮进行调整。
另外，示波器还有一些其他的参数需要进行设置，比如触发模式、采样率、时间基准等。
这些参数的设置需要根据不同的测量需求进行调整。
3. 执行测量当示波器的参数设置完成后，就可以开始进行测量了。
示波器会将接收到的电信号转换成波形图，并在荧光屏上显示出来。
通过观察波形图，可以了解信号的幅度、频率、周期等信息。
在进行测量时，需要注意以下几点：（1）触发模式：示波器可以通过外部触发、内部触发等多种方式进行触发。
触发模式的选择需要根据具体的测量需求进行调整。
揭秘示波器四大捕获方式
通常我们在Auto Setup之后，波形就会浮现在屏幕上，然后就可以举行测量分析了，但Auto Setup并不能保证信号被高保真的捕捉，高保真捕捉信号是第一要素，否则后续的测量分析都没故意义了，那么我们如何才干更好的观看波形呢，看完本文你就知道了。
如何更好的观看波形，本质上就是对感爱好的点举行重点测量、分析，如何高保真的捕捉波形，就要从处理信号的过程开头说起。
信号经过示波器前端处理之后，来到举行模数转换，接下来便要举行信号的重构还原了，这里也就是本文的重点了，示波器的捕捉模式。
普通有四种捕捉方式，不同的捕捉方式，适用于观看不同的信号。
接下来，就示波器对采样点的处理方式，也就是示波器的捕捉模式跟大家做一个简要的介绍。
标准捕捉模式
首先介绍的是标准捕捉模式，在该模式下，示波器会对采集到的信号举行等间隔采样。
标准捕捉的工作模式也最大程度的保证了信号最原始的状态，对于大多数波形来说，用法该模式可产生最佳的显示效果，以下是ZDS2000系列示波器默认捕捉模式。
图1 标准捕捉模式
峰值捕捉模式
接下来就是峰值捕捉模式，看着名字就知道是什么意思了，就是采集一个采样间隔信号中的最大值和最小值。
第1页共3页。
示波器测量波形的方法
示波器测量波形的方法有以下几种：
1. 直接测量：将被测信号通过探头连接到示波器的输入端口，示波器会将信号显示在屏幕上。
通过观察屏幕上的波形形状、幅度等参数来测量信号特征。
2. 垂直测量：示波器可以直接测量信号的峰值、峰峰值、平均值等参数。
可以通过调整示波器的垂直缩放和偏移来获得所需的测量结果。
3. 水平测量：示波器可以测量信号的时间间隔、频率、周期等参数。
可以通过调整示波器的水平缩放和偏移来获得所需的测量结果。
4. 利用光标：示波器可以使用光标功能对波形进行精确测量。
可以使用峰值光标、时间光标等对波形的一些特性进行测量。
5. 自动测量功能：示波器通常还有一些内置的自动测量功能，可以自动测量信号的各种参数，如峰值、频率、占空比等。
这种方法可以快速获取信号的基本特性。
值得注意的是，示波器的精度和测量方法与示波器的型号、规格以及信号的性质等因素有关，使用示波器时需要根据具体情况选择合适的测量方法。
示波器的信号捕获和数据处理技巧示波器是一种常用的电子测试仪器，用于显示和测量电子设备中的信号波形。
在各种电子领域中，信号捕获和数据处理是示波器使用中非常重要的技巧。
本文将讨论示波器的信号捕获和数据处理技巧，以帮助读者更好地利用和理解示波器。
一、信号捕获技巧1. 合适的触发设置触发设置是示波器中最关键的参数之一，它用于确保波形的稳定显示。
在信号捕获过程中，我们根据待测信号的特点设置合适的触发模式和触发电平。
例如，对于周期性信号，可以选择边沿触发或脉宽触发；对于突发信号，可以使用单次触发模式。
通过合理设置触发参数，可以保证示波器能够稳定地捕获所需的信号波形。
2. 适当的时间基准选择时间基准是示波器中用于控制时间轴缩放的参数。
根据待测信号的频率和波形变化速度，选择适当的时间基准非常重要。
过小的时间基准会导致波形显示不全，过大的时间基准则会使波形细节无法观察到。
通过合理选择时间基准，可以确保捕获到准确的信号波形。
二、数据处理技巧1. 平均值处理在实际测试中，信号往往受到噪声和干扰的影响，导致波形不够平滑。
为了减少噪声的影响，可以使用示波器的平均值处理功能。
该功能通过对多次采集的波形进行平均，减小噪声的影响，使信号更加清晰。
在使用平均值处理功能时，需要根据具体情况选择合适的平均次数，以平衡减少噪声和时间消耗之间的关系。
2. FFT变换分析FFT（快速傅里叶变换）是一种信号处理算法，可以将时域信号转换为频域信号。
在示波器中，FFT功能可以用于对信号的频谱进行分析。
通过观察信号的频谱特征，我们可以了解信号的频率分布情况，判断信号中是否存在特定频率成分，以及评估信号的频率稳定性等。
FFT变换分析是信号处理中常用的一种技巧，对于理解和分析信号具有重要作用。
3. 波形存储与回放示波器通常具有波形存储和回放功能，可以将捕获到的波形保存在仪器内部或外部存储介质中，并在需要时进行回放。
这种功能特别适用于长时间测试或需要对比多组波形的场景。
示波器读取波形的方法和步骤示波器是一种用于显示和测量电压随时间变化的仪器。
它可以帮助工程师和技术人员观察电路中的信号波形，并进行相应的分析和调试。
本文将介绍示波器读取波形的方法和步骤，帮助读者更好地理解如何正确操作示波器。
一、准备工作在读取波形之前，首先需要准备好一台示波器和相应的测量探头。
示波器通常包括屏幕、控制面板和通道输入。
测量探头是用来连接测量点和示波器输入通道的，其中一个端口连接测量点，另一个端口连接示波器输入通道。
二、连接示波器1. 将测量探头的一个端口连接到要读取波形的测量点上。
注意确保连接端口正确地插入到测量点，插头与插孔之间的接触良好，以避免测量误差。
2. 将测量探头的另一个端口连接到示波器输入通道上。
示波器通常有多个输入通道，根据需要选择合适的通道连接。
三、设置示波器参数在读取波形之前，需要根据测量需求设置示波器的参数。
示波器的参数设置包括以下几个方面：1. 选择合适的时间基准：时间基准决定了在屏幕上显示的时间间隔。
根据波形的周期合理选择时间基准。
2. 设置垂直缩放：垂直缩放决定了波形在屏幕上的垂直位置和显示范围。
根据测量信号的幅值合理设置垂直缩放。
3. 调整触发模式：示波器通常具有多种触发模式，包括边沿触发、脉宽触发和视频触发等。
根据需要选择合适的触发模式，并设置合适的触发电平和触发源。
4. 设置水平缩放和偏移：水平缩放和偏移决定了波形在屏幕上的水平位置和显示范围。
根据波形的频率和周期合理设置水平缩放和偏移。
四、读取波形设置好示波器参数后，即可开始读取波形。
读取波形的方法有以下几种：1. 单次读取：单次读取是指示波器只读取一次波形，并在屏幕上显示。
适用于需要快速获取单个波形的情况。
2. 自动循环读取：自动循环读取是指示波器自动重复读取波形，并在屏幕上连续显示。
适用于需要观察波形的变化趋势和周期性信号的情况。
3. 暂停模式读取：暂停模式读取是指示波器读取波形后自动暂停，直到再次触发读取命令才继续显示波形。
示例标题二级标题1在测量电机波形时，示波器是一种非常有用的工具。
通过使用示波器，我们可以准确地观察和记录电机输出的波形，从而更好地理解电机的性能和工作状态。
二级标题2三级标题1首先，要测量电机的波形，我们需要将示波器正确地连接到电机上。
通常情况下，我们会将示波器的探头连接到电机输出端的两个引脚上，以便测量输出的电压或电流。
三级标题2其次，我们需要设置示波器的参数，以确保测量结果准确可靠。
示波器的参数设置包括： - 时间基准设置：根据需要选择合适的时间刻度，以便观察电机波形的变化情况。
- 垂直基准设置：根据电机输出的幅度范围，调整垂直刻度，使波形完整地显示在示波器屏幕上。
- 触发设置：通过设置触发电平和触发边沿，可以稳定地捕获电机波形并使其在示波器屏幕上持续显示。
三级标题3然后，我们可以开始测量电机的波形了。
通过打开示波器并观察屏幕上的显示，我们可以看到电机输出的波形图。
波形图可以显示电机的周期、频率、占空比等参数，以及电机输出的形状和稳定性。
二级标题3三级标题1在测量电机波形时，还可以采用不同的测量方法和技巧，以获得更准确、详细的结果。
以下是一些常用的测量方法和技巧： 1. 使用高速采样率：通过增加示波器的采样率，可以更精细地记录和展示电机波形的细节，从而获得更准确的测量结果。
2. 增加时间窗口：如果电机输出的波形具有较长的周期，我们可以适当增加示波器的时间窗口，以便完整地显示整个波形。
3. 聚焦观察：通过调整示波器的方位和放大倍数，可以聚焦观察电机波形中的特定部分，以便更好地分析和理解电机的工作状态。
二级标题4三级标题1最后，除了直接观察和测量电机波形之外，示波器还可以进行数据记录和分析。
通过使用示波器的数据记录功能，我们可以持续地记录和保存电机波形数据，并随时进行回放和分析。
这对于长时间监测电机的工作状态和性能变化非常有帮助。
三级标题2除了数据记录功能，示波器还可以进行波形分析和处理。
通过应用示波器的各种分析算法和工具，我们可以对电机波形进行频谱分析、功率分析、峰值、均值等参数的计算，从而更全面地评估电机的性能和工作状态。
使用示波器观察信号波形的方法示波器是电子工程师和科学家们在观察和分析电信号时的重要工具，通过示波器，我们可以观察到信号的波形，进而了解信号的特性和变化情况。
本文将介绍使用示波器观察信号波形的方法，希望能为初学者提供一些帮助。
首先，我们需要了解示波器的基本原理和组成部分。
示波器主要由信号输入端、垂直放大器、时间基准、水平放大器、水平扫描器和显示器等组成。
信号输入端用于接入待观察的电信号，垂直放大器负责对信号进行放大，时间基准用于控制水平扫描器的扫描速度，水平放大器用于对信号进行水平方向的放大，显示器则将放大后的信号以波形的形式呈现出来。
当我们使用示波器观察波形时，首先需要将待观察的信号通过信号输入端接入示波器。
接入时需要注意信号的幅值和频率是否在示波器的测量范围内，以免对示波器造成损坏。
在接入信号之后，我们可以通过调节垂直放大器的放大倍数来获得合适的波形幅值。
一般来说，示波器会提供一系列的放大倍数可供选择，根据信号的幅值大小选择合适的倍数以使波形能够充分显示。
接下来，我们需要调节时间基准和水平放大器，以获得合适的波形显示速度和水平放大倍数。
时间基准控制水平扫描器的扫描速度，可以将它理解为控制波形的横向移动速度。
水平放大器则控制波形在水平方向上的放大倍数。
通过调节这两个参数，我们可以获得清晰的波形显示。
当我们调节完各个参数并获得清晰的波形后，就可以开始观察波形的特征和变化了。
首先，我们可以通过观察波形的峰值、峰值间距以及波形的周期来了解信号的频率特性。
峰值代表了信号的幅值，峰值间距则代表了信号的周期。
通过观察这些参数可以判断信号的频率是否稳定，是否存在异常或波动。
除了频率特性，我们还可以观察信号的占空比、上升时间和下降时间等参数。
占空比代表了信号在一个周期内的高电平时间与总周期时间的比例，可以反映信号的稳定性和正负脉冲的特征。
上升时间和下降时间则代表了信号从低电平到高电平和从高电平到低电平的时间，可以判断信号的转换速度和响应特性。
看示波器波形技巧示波器是一种广泛应用于电子领域的测试仪器，它可以通过显示电压随时间变化的波形来帮助工程师分析和诊断电路问题。
在使用示波器时，掌握一些波形观察的技巧可以更准确地获取信息并提高工作效率。
要注意调整示波器的时间基准。
时间基准决定了波形在屏幕上的显示速度，对于快速变化的信号，可以选择较快的时间基准，而对于缓慢变化的信号，则需要选择较慢的时间基准。
合理选择时间基准可以使波形显示得更清晰。
要注意调整示波器的垂直缩放。
垂直缩放决定了波形在屏幕上的振幅大小，可以通过调整示波器的垂直灵敏度来实现。
对于振幅较小的信号，可以选择较大的垂直灵敏度，而对于振幅较大的信号，则需要选择较小的垂直灵敏度。
合理调整垂直缩放可以使波形在屏幕上充分展示，避免信号被压缩或超出屏幕范围。
要注意观察波形的稳定性。
示波器的触发功能可以帮助我们锁定波形的起始位置，使其在屏幕上稳定显示。
通过调整触发电平和触发边沿，可以确保波形的起始位置准确无误，使观察更加清晰。
示波器还能够帮助我们观察信号的频率和相位。
通过选择合适的水平缩放和水平扫描速率，可以在屏幕上清晰地显示信号的周期和相位信息。
这对于分析信号的特性和判断信号之间的关系非常有帮助。
要注意观察波形的细节。
示波器的光标功能可以帮助我们测量波形的各种参数，如振幅、周期、占空比等。
通过灵活运用光标功能，可以更准确地获取波形的信息，并进行更深入的分析。
通过掌握示波器波形观察的技巧，我们可以更准确地分析和诊断电路问题。
合理调整时间基准和垂直缩放，观察波形的稳定性和细节，可以使我们更好地利用示波器进行工作。
希望以上的技巧能对大家在使用示波器时有所帮助。
示波器如何捕获波形?示波器波形捕获模式的特点及应用场合日常我们使用示波器的捕获模式，一般都只用默认的标准捕获模式。
但捕获模式有哪些?各自对采样点的处理方式你了解多少呢?每一种模式适用于哪种波形呢?本文将对比分析这些模式的特点，会让你有不一样的发觉。
其实在测量波形时，对一些具有某种特征的信号的测量是需要选择合适的捕获模式的，这里以ZDS4054 Plus示波器为例，共享示波器几种捕获模式的原理和特点及其合适的应用场合。
在示波器前面板上按下【Acquire】键，在捕获模式菜单中可以看到其中共包含4种捕获模式：标准、峰值、平均和高辨别率。
简洁地说，示波器的捕获模式用于掌握如何从采样点中猎取波形点。
现在我们使用的数字示波器捕获的是波形的一系列样值，并对样值进行存储，存储限度是推断累计的样值能否绘出波形为止，随后数字示波器重构波形。
而由于处理方式的不同，重构的信号波形也会有肯定的差别。
下面将介绍这四种捕获模式重构波形的异同。
一、标准捕获模式对大多数波形来说，使用标准模式可以产生最佳的显示效果。
在一般状况下，假如您对示波器捕获波形的方式没有特别要求时，捕获模式可以选择为ZDS 4054 Plus示波器默认的捕获模式：标准捕获模式。
?原理：按相等时间间隔对信号采样以重建波形，详细原理图如图1所示。
?适用场景：对波形捕获模式无特别要求时使用。
图1 标准捕获模式原理图二、峰值捕获模式在该模式下，示波器至少能显示出来与采样周期一样宽的全部脉冲。
?原理：采集到采样间隔信号的最大值和最小值，详细原理图如图2所示。
?适用场景：捕获可能丢失的窄脉冲和高频率的毛刺。
?留意事项：虽然该模式可避开信号混淆，但显示的噪声较大。
图2 峰值捕获模式原理图三、平均捕获模式在该模式下，可先设置一个平均次数N，详细设置方法为：在示波器前面板上按下【Acquire】键，按下【平均次数】菜单软键，通过调整A/B旋钮设置平均次数的数值。
?原理：示波器会对采集的N段波形，将它们根据触发位置对齐，对N段波形进行平均运算，最终得到一段平均后的波形。
更好的观察波形，揭秘示波器四大捕获方式
通常我们在Auto Setup 之后，波形就会出现在屏幕上，然后就可以进行测量分析了，但Auto Setup 并不能保证信号被高保真的捕获，高保真捕获信号是第一要素，否则后续的测量分析都没有意义了，那么我们如何才能更好的观
察波形呢，看完本文你就知道了。
如何更好的观察波形，本质上就是对感兴趣
的点进行重点测量、分析，如何高保真的捕获波形，就要从示波器处理信号的
过程开始说起。
信号经过示波器前端电路处理之后，来到ADC 进行模数转换，接下来便要进行信号的重构还原了，这里也就是本文的重点了，示波器的捕获
模式。
一般有四种捕获方式，不同的捕获方式，适用于观察不同的信号。
接下来，就示波器对采样点的处理方式，也就是示波器的捕获模式跟大家做一个简
要的介绍。
标准捕获模式首先介绍的是标准捕获模式，在该模式下，示波器会对采集到的信号进行等间隔采样。
标准捕获的工作模式也最大程度的保证了信号最原始的状态，对于大多数波形来说，使用该模式可产生最佳的显示效果，以下是ZDS2000 系列示波器默认捕获模式。
峰值捕获模式接下来就是峰值捕获模式，看着名字就知道是什么意思了，就是采集一个采样间隔信号中的
最大值和最小值。
在该模式下，可有效观察到偶尔发生的窄脉宽，在捕获高频率的毛刺方面非常实用，可获取信号的包络或可能丢失的窄脉冲，使用峰值
捕获模式会使波形显示的噪声比较明显。
平均捕获模式第三个就是平均捕获模式了，这个名字也非常容易理解，就是采集N 屏信号，将它们在触发位置对其，然后做平均运算。
使用平均捕获模式，在减小噪声同时保持了原有的带宽，将噪声滤除有利于对信号进行测量。
适用于观测周期性重复信号，其滤波
效果提升了示波器的垂直分辨率。
值得一提的是，平均捕获特别适合执行谐波
分析或电源质量分析。
高分辨率捕获模式最后就是高分辨率捕获模式，打个。
