7---示波器及波形分析

示波器操作指引范文示波器是一种用于显示电压随时间变化的仪器，广泛应用于电子学、通信工程和科学研究等领域。

下面是一份示波器的操作指南，帮助您正确地使用示波器。

1.准备工作：-确保示波器和被测电路都已经正确连接并接通电源。

-调整示波器的设置，例如水平和垂直灵敏度、触发模式和扫描速率等。

2.设置水平灵敏度：-水平灵敏度决定屏幕上每个小格代表的时间，通常以秒为单位。

-根据被测信号的频率和周期，选择合适的水平灵敏度。

-在示波器上调整水平灵敏度控制旋钮，使波形在屏幕上显示得合适。

3.设置垂直灵敏度：-垂直灵敏度决定屏幕上每个小格代表的电压，通常以伏特为单位。

-根据被测信号的幅值，选择合适的垂直灵敏度。

-在示波器上调整垂直灵敏度控制旋钮，使波形在屏幕上显示得合适。

4.设置触发模式：-触发模式决定示波器何时开始扫描和显示波形。

-示波器通常有多种触发模式可供选择，例如自动触发和外部触发。

-选择合适的触发模式，确保波形在屏幕上稳定显示。

5.设置扫描速率：-扫描速率决定示波器屏幕上每秒显示的波形数量。

-根据被测信号的频率和波形变化速度，选择合适的扫描速率。

-在示波器上调整扫描速率控制旋钮，使波形在屏幕上显示得合适。

6.触发波形：-在示波器屏幕上观察波形，如果波形未能稳定显示，可以通过调整触发水平来解决。

-调整触发水平控制旋钮，使波形在屏幕上稳定显示。

-如果需要外部触发，确保外部触发信号正确连接到示波器。

7.测量波形：-示波器通常有多种测量功能，例如峰峰值、平均值、频率等。

-根据需要选择合适的测量功能，获取需要的测量结果。

-示波器上有相应的测量按钮或菜单，可以进行相关测量操作。

8.存储和分析数据：-如果需要保存波形数据或分析数据，示波器通常可以提供相应的存储和分析功能。

-示波器上有存储和回放波形数据的选项，可以将数据保存到存储器中。

-在分析波形数据时，可以使用示波器自带的测量工具或外部软件进行进一步处理和分析。

总结：示波器操作指南提供了一系列使用示波器所需的步骤和技巧。

示波器实验报告(共7篇)一、实验目的1.了解示波器的基本原理和工作原理。

2.掌握示波器在电路测试和故障诊断中的应用。

3.学习示波器的操作方法，掌握各项操作技巧。

二、实验原理示波器是用来观察波形的一种仪器。

它以示波管为核心，通过电子束扫描屏幕，形成比较直观的波形图，实现对信号的观测、测量和分析。

示波器一般有模拟示波器和数字示波器两种，本实验采用数字示波器进行测试。

数字示波器以模拟数字转换技术为基础，是一种精确分析波形的仪器。

它接收被测电路中的信号，经过采样后经过模拟数字转换（ADC）转换成数字信号，同时进行多次采样，得到不同时刻下的波形数据，并将其传输到计算机中进行处理和显示。

数字示波器具有显示快、分辨率高、操作方便等优点，适用于对高频信号进行测量和分析。

三、实验内容1.了解示波器的基本操作方法，包括示波器的输入接口、触发系统、扫描方式、显示控制等内容。

2.使用示波器测量不同频率、振幅的正弦信号，并进行分析。

四、实验步骤与数据分析1.测量正弦波(1)将正弦波信号输入示波器的通道1，选择“正弦波”测量模式。

(2)调整示波器的扫描方式、扫描速率和显示控制，以得到清晰的信号波形。

(3)通过示波器测量正弦波的振幅和频率，得出如下数据：振幅：3V频率：50Hz(4)分析得出，正弦波是具有一定周期性的波形，它的幅度和频率可以通过示波器的测量得到。

在实际电路测试和故障诊断中，正弦波可以用作交流信号的测试，并可以通过触发系统实现高精度数据的采样和分析。

2.测量直流信号电压：5V3.测量矩形波和脉冲信号(3)通过示波器测量矩形波和脉冲信号的各项参数，如上升沿和下降沿时间、占空比等，得到实验数据。

五、实验结果本次实验使用数字示波器测量了不同频率、振幅的正弦信号、直流信号、矩形波信号和脉冲信号。

通过对示波器的操作和分析，得出了对信号波形的各项参数，进一步理解了示波器的原理和工作方式，并掌握了数字示波器的操作和应用技巧。

实验七 三相桥式全控整流电路实验一、实验目的了解三相桥式全控整流电路的工作原理，研究可控整流电路在电阻负载，电阻电感性负载，反电动势负载时的工作情况。

二、实验所需挂件及附件1. 电源控制屏2. 三相晶闸管触发电路3. 双踪示波器，万用表4. 晶闸管主电路5. 可调电阻，电感等三、实验原理1、电阻性负载图7-1 三相桥式全控整流电路（电阻性负载）及o 0=α波形阴极连接在一起的3个晶闸管（VT1，VT3，VT5）称为共阴极组；阳极连接在一起的3个晶闸管（VT4，VT6，VT2）称为共阳极组。

共阴极组中与a ，b ，c 三相电源相接的3个晶闸管分别为VT1，VT3，VT5，共阳极组中与a ，b ，c 三相电源相接的3个晶闸管分别为VT4，VT6，VT2。

晶闸管的导通顺序为VT1-VT2-VT3-VT4-VT5-VT6。

o 0=α表示各晶闸管从其自然换相点开始触发，得到的输出电压波形为其线电压的包络线。

图7-2 三相桥式全控整流电路（电阻性负载）o 30=α时波形从图可以看出，当o 60≤α时，u d 波形连续，对于电阻负载，i d 波形与u d 波形形状一样，也连续，每管工作120︒ ，每间隔60︒有一管换流。

60︒为波形连续和不连续的分界点。

α>60︒，由于对应线电压的过零变负，非同一相的共阴极组和共阳极晶闸管串联承受负压而关断，此时输出电压电流为零。

负载电流断续，各晶闸管导通角小于120︒。

晶闸管及输出整流电压的情况如下表所示：时段I II III IV V VI 共阴极组中导通的晶闸管VT1VT1VT3VT3VT5VT5共阳极组中导通的晶闸管VT6VT2VT2VT4VT4VT6整流输出电压u du α -u b=u abu α -u c=u αcu b –u c=u bcu b –u a=u bau c –u a=u cau c –u b=u cb三相桥式全控整流电路的特点：（1）2管同时通形成供电回路，其中共阴极组和共阳极组各1，且不能为同1相器件。

示波器测量波形的方法
示波器测量波形的方法有以下几种：
1. 直接测量：将被测信号通过探头连接到示波器的输入端口，示波器会将信号显示在屏幕上。

通过观察屏幕上的波形形状、幅度等参数来测量信号特征。

2. 垂直测量：示波器可以直接测量信号的峰值、峰峰值、平均值等参数。

可以通过调整示波器的垂直缩放和偏移来获得所需的测量结果。

3. 水平测量：示波器可以测量信号的时间间隔、频率、周期等参数。

可以通过调整示波器的水平缩放和偏移来获得所需的测量结果。

4. 利用光标：示波器可以使用光标功能对波形进行精确测量。

可以使用峰值光标、时间光标等对波形的一些特性进行测量。

5. 自动测量功能：示波器通常还有一些内置的自动测量功能，可以自动测量信号的各种参数，如峰值、频率、占空比等。

这种方法可以快速获取信号的基本特性。

值得注意的是，示波器的精度和测量方法与示波器的型号、规格以及信号的性质等因素有关，使用示波器时需要根据具体情况选择合适的测量方法。

示波器的那些功能介绍示波器的类型极为繁多，根据其用途与特点来分，可以分为以下7大类。

1．通用示波器通用示波器是指采用单束示波管的宽带示波器，常见的有单时基单踪或双踪示波器，还有双时基单踪或双踪示波器等。

从使用功能上看，通用性能强，可对电信号进行定性和定量的分析或测量。

通用示波器根据其垂直信道的频带宽度，又可分为以下3种。

(1)低频示波器：指垂直信道频带宽度不大于1MHz的示波器。

(2)普通示波器：指垂直信道频带宽度在5～60MHz范围内的示波器。

(3)宽带示波器：指垂直信道频带宽度在60MHz以上的示波器。

目前，其上限频率已达到1000MHz以上。

2．多束示波器多束示波器采用多束示波管，在荧光屏上可同时显示两个以上的波形；而每个波形又都是单独的电子束产生的，这对于观察和比较两个以上信号的波形是十分方便直观的，故多束示波器又称为多线示波器。

3．取样示波器取样示波器是采用取样技术，将高频（快速变化）信号模拟变换为低频（慢速变化）信号，再用通用示波器的原理显示其波形。

经取样得到的样品信号与被测信号相似，仅是周期被展宽，由此可以直接观察细节部分。

采用取样示波器对高频信号进行测试，使用起来十分方便。

4．记忆、存储示波器记忆、存储示波器除了具有通用示波器的功能外，还具有记忆功能。

不仅可以测量单次瞬变过程和非周期性信号，而且还可对不同时间或不同地点发生的多个信号进行观察和比较，使用十分方便。

记忆示波器对信号波形能够存储，*长存储时间可达数天。

被存储的信息随时可以开机显示和提取。

采用记忆示波器来进行存储信息功能的示波器称为记忆示波器；而采用数字电路存储技术实现信息存储的示波器称为存储示波器。

后者的存储时间是无限的。

5．逻辑示波器逻辑示波器又称为逻辑分析仪，它具有8～32个输入通道，同时可以观测单次并行多路信号。

这类示波器具有存储器，可以连续对数据进行存储，故特别适用于对微处理器的二进制信号进行测量。

6．智能示波器智能示波器除了具有上述示波器的显示与记忆功能外，还可以在微处理器的控制信号下完成自动测量功能。

教材P151（实验内容以本电子档为准）实验7：示波器及其使用示波器是一种常用的电子仪器，主要用于观察和测量各种电信号。

是展示和观测电信号的电子仪器，可以直接测量信号电压的大小和周期.配合各种传感器把非电量转换成电量，示波器也可以用来观察各种非电量的变化过程。

特别适用于观测瞬时变化的过程.本实验是利用示波器观察周期性改变信号和测量其主要参数。

交流电的电压（或电流）随时间作周期性变化。

实际上，所谓交流电包括各种各样的波形，如正弦波、方波、锯齿波等。

一、实验目的1．了解示波器的基本结构和工作原理,掌握示波器的基本调节和使用方法；2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。

3．学会用示波器测量电信号电压、周期和频率等电参量；4．学会用示波器观察利萨如图形二、实验器材（型号、规格、件数）1、双踪示波器(20MHz CS—4215A) 1台示波器：用来测量实验电路的输入、输出信号。

通过示波器可显示电压或电流波形，可测量频率、周期等其它有关电参数。

2、低频信号发生器(10Hz—1MHz) 2台3、信号发生器：用来产生信号源的仪器，一般有正弦波、三角波、方波输出，输出电压和频率均可调节。

有数字式或指针式指示其输出大小，波形可根据被测实验电路要求进行选择。

本实验室低频信号发生器是指针式，只提供正弦波、方波两种波形。

•电压由FINE旋动调节其大小。

•频率由刻度盘读数及RANGE按键倍数决定。

如：频率刻度盘读数为20，RANGE按键倍数为×100，则频率值f=20×100=2000H Z4、屏蔽连接线（同轴电缆）2根三、实验原理1、示波器工作原理如图示：2、正弦交流电压波型2、正弦交流电3、利萨如图形成原理利萨如图形参考：四、实验内容：1、用示波器单通道观察信号波型（正弦波、方波），绘出波型图。

2．学习使用示波器定量测量电信号的电压、周期、频率。

3、用示波器双通道观察利萨如图，绘出利萨如波型图，并探讨利萨如图型规律。

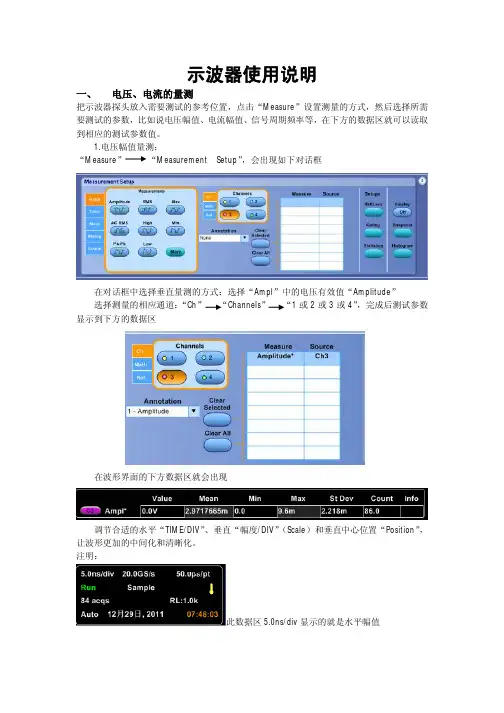

示波器使用说明一、电压、电流的量测把示波器探头放入需要测试的参考位置，点击“Measure”设置测量的方式，然后选择所需要测试的参数，比如说电压幅值、电流幅值、信号周期频率等，在下方的数据区就可以读取到相应的测试参数值。

1.电压幅值量测：“Measure”“Measurement Setup”，会出现如下对话框在对话框中选择垂直量测的方式：选择“Ampl”中的电压有效值“Amplitude”选择测量的相应通道：“Ch”“Channels”“1或2或3或4”，完成后测试参数显示到下方的数据区在波形界面的下方数据区就会出现调节合适的水平“TIME/DIV”、垂直“幅度/DIV”（Scale）和垂直中心位置“Position”，让波形更加的中间化和清晰化。

注明：此数据区5.0ns/div显示的就是水平幅值此数据区10.0mV/div显示的就是垂直幅值红色倒三角表示垂直中心位置“Position”2．电流幅值量测参数选择和电压幅值选择基本相同，不同的只是使用电流探头。

注意：电流探头接口上的箭头表示待测电路中的电流的流向电流探头每次使用是要注意消磁步骤，消除干扰后才能正常测试。

二、飞行时间的量测飞行时间：波形的上升时间和下降时间统称为示波器波形的飞行时间，飞行时间的长短是由脉冲从10%到90 %幅度之间的宽度所确定。

1.飞行时间参数选择：“Measure”“Measurement Setup”或者选择“Measure”“Time”在对话框中选择垂直量测的方式：选择“Time”中的上升时间“Rise Time”，选择测量的相应通道：“Ch”“Channels”在下方数据区就会出现2.飞行时间手动确认点击“Cursors”按钮，调出时间线a和b，利用a、b “Multipurpose”旋钮调节波形的上升沿中开起和结束的位置。

Cursor Type模式选择：V Bars此界面显示的就是a、b时间线表示上升飞行时间三、时序的量测时序通俗的讲叫时间差，一般是指两信号半幅点之间的时间间隔；时序就是不同的信号把其置于同一时间轴上进行先后顺序的比较和分析。

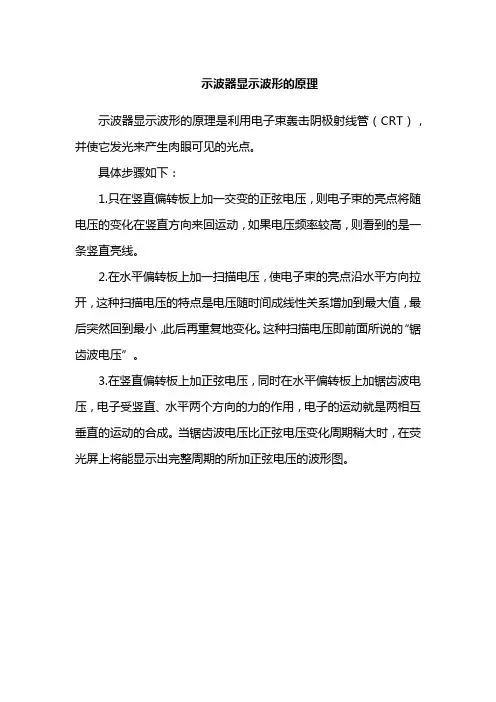

示波器显示波形的原理
示波器显示波形的原理是利用电子束轰击阴极射线管（CRT），并使它发光来产生肉眼可见的光点。

具体步骤如下：
1.只在竖直偏转板上加一交变的正弦电压，则电子束的亮点将随电压的变化在竖直方向来回运动，如果电压频率较高，则看到的是一条竖直亮线。

2.在水平偏转板上加一扫描电压，使电子束的亮点沿水平方向拉开，这种扫描电压的特点是电压随时间成线性关系增加到最大值，最后突然回到最小，此后再重复地变化。

这种扫描电压即前面所说的“锯齿波电压”。

3.在竖直偏转板上加正弦电压，同时在水平偏转板上加锯齿波电压，电子受竖直、水平两个方向的力的作用，电子的运动就是两相互垂直的运动的合成。

当锯齿波电压比正弦电压变化周期稍大时，在荧光屏上将能显示出完整周期的所加正弦电压的波形图。

电子测量习题(蒋焕文)2-1用题2-1图中(a)、（b ）两种电路测量电阻0x R ，若电压表的内阻为V R ，电流表的内阻为I R2-2已知CD-4B 型超高频导纳电桥在频率高于1.5MHz 时，测量电容的误差为±5%（读数值）±1.5PF求用该电桥分别测200 PF 、30 PF 、2 PF 时，测量的绝对误差和相对误差。

并以所得绝对误差为例，讨论仪器的相对部分和绝对部分对总测量误差的影响。

2-3被测电压的实际值在10V 左右，现有150V 、0.5级和蔼5V 、1.5级两块电压表，选择哪块表更合适？2-4什么是测量的系统误差和随机误差？各举一个具体实例说明。

求)(x f M 和)(x f σ。

2-6用电桥测一批50mH 左右的电感,由于随机误差的影响，对每个电感的测量值均在L 0±0.8mH 的范围内变化。

若希测量的值的不确定范围减小到0.3mH 以内，又没有更精密的仪器，问可采用什么方法？2-7置信概率和置信区间查表练习（1）[例6]中置信区间改为X 0±1.5σ(X)、X 0±2.5σ(X)、及X 0±3.5σ(X)时的置信概率为多少？（2）[例7]中改为测量值出现在9.5V-10.5V 之间的置信概率。

（3）[例]中若要求置信概率为90%，求置信区间。

2-8设题2-5中不存在系统误差，在要求置信概率为99%的情况下，估计出频率的真值应在什么范围内？2-9具有均匀分布测量数据，（1）当置信概率为100%时，若它的置信区间为[M （X ）—C σ(X)，M （X ）+C σ(X)]，问这里C 应取多大？（2）若取置信区间为[M （X ）—2σ(X)，M （X ）+2σ(X)]，问置信概率为多大？ 题的情况下应采用哪种准则。

2-11对某信号源的输出频率fx 进行了十次等精度测量，结果为110.105，110.090，110.090，110.070，110.060，110.050，110.040，110.030，110.035，110.030（KHz ） 试用马利科夫及阿卑—赫梅特判据判别是否存在变值戏差。

篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。

3．学会用示波器测量电信号电压、周期和频率等电参量。

三、器材：2、ee1641b型函数信号发生器/计数器。

四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。

#内触发方式时，触发信号由被测信号产生，满足同步要求。

#外触发方式时，触发信号由外部输入信号产生。

5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。

4、将time/div顺时针旋到底至"x-y"位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。

所以?y如果越大的话，横向圆的数量就越多。

篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。

使用示波器测量电压时间波形的技巧示波器是电子工程中常用的一种测量仪器，通过它我们可以观测电压在不同时间点上的变化情况。

在实际使用示波器进行测量时，我们需要掌握一些技巧，以获得准确的测量结果。

本文将探讨一些使用示波器测量电压时间波形的技巧。

1. 示波器的基本原理示波器使用电子束在屏幕上扫描，将电压信号转换为可见的波形图。

它包含一个内部的时间基准发生器和一个输入电路，能够捕捉并显示电压随时间变化的波形。

示波器的屏幕上通常显示横轴为时间，纵轴为电压。

2. 设置示波器的时间基准在进行测量之前，我们需要先设置示波器的时间基准。

示波器的时间基准决定了每个小格所代表的时间长度。

通常，我们可以将时间基准设置为适合所测量信号频率的范围，以便在屏幕上观察到完整的波形。

若信号频率较高，设置适当的时间基准可以放大波形，使测量更准确。

3. 调整示波器的纵轴刻度示波器的纵轴刻度用于确定电压的测量范围和分辨率。

在进行测量之前，我们需要先调整纵轴刻度，使它能够容纳信号的幅度变化范围，并使波形在屏幕上展示为合适的大小。

通过调整示波器的颤振控制，我们可以轻松地放大或缩小波形，以便更好地观察和测量。

4. 使用示波器的扫描触发功能示波器的扫描触发功能可以帮助我们确定波形的起始点，使波形在屏幕上稳定显示。

通过调整触发电平、触发方式和触发级别，我们可以使示波器按照我们的需求捕捉和显示信号。

正确设置触发功能可以保证测量结果的准确性。

5. 选择适当的探头示波器探头是连接电路和示波器的接口，它可以影响到测量结果的准确性。

在选择探头时，我们需要考虑信号的频率范围和幅度范围。

一般来说，高频信号需要使用高频响应探头，而大幅度信号需要使用较高的耐压探头。

正确选择探头可以使测量更加准确。

6. 打开示波器的垂直栅栏示波器的垂直栅栏可以帮助我们观测波形的上下边界，以确定波形的幅度范围。

通过打开垂直栅栏，我们可以确保测量波形不会超出屏幕的上下边界，从而避免波形截断和测量误差。

实训项目七用示波器检测传感器波形一、实训目的及要求1、掌握示波器的使用方法；2、掌握传感器及执行器的波形观测方法.3、根据波形进行故障分析二、实训课时4课时三、实训设备及工具1、桑塔纳轿车一台；2、时代超人试验台一台；3、K81及常用工具一套。

四、实训步骤及要求(一)、主要传感器的波形检测( l ）空气流量计空气流量计安装在空气滤清器与节气门之间，用于测量进人气缸的空气流量，并将空气流量变成电信号传输给电子控制器ECU 。

常用的空气流量计有叶片式、热线式和卡门旋涡式三种类型。

限于篇幅，仅以丰田子弹头ZJz 一FE 型发动机叶片式空气流量计为例，介绍对空气流量计进行电压、电阻测量的方法，其测量图如图4 一40 所示。

叶片式空气流量计的波形检测：波形观测利用示波器可以观测到空气流量计输出信号电压（或频率）的变化情况。

需要注意的是，叶片式空气流量计输出的信号电压有两种形式：一种形式是输出的信号电压随发动机进气量的增大而增高，多安装在欧洲、亚洲车型上；另一种形式是输出的信号电压随发动机进气量的增大而降低，多安装在丰田车系上，如上述丰田子弹头ZJZ 一FE 发动机的叶片式空气流量计就是如此。

把示波器的COM 测针连接到空气流量计的搭铁线上，把CHI 测针连接到空气流量计的信号输出线（通往ECU ）上，关闭发动机所有附件，起动发动机，即可观测到空气流量计输出信号电压（或频率）的变化情况。

一般情况下，空气流量计输出信号电压的变化范围，在怠速下是 1 . 0V 左右，节气门全开时最大幅值可达 4 . 0 一4 . 5V 。

在节气门从全闭到全开再到全闭动作过程中，叶片式空气流量计（模拟式）输出信号电压的正常变化（输出的信号电压随发动机进气量的增大而增高）情况如图4 一41 所示，热线式空气流量计（模拟式）输出信号电压的正常变化情况如图 4 一42 所示，卡门旋涡式空气流量计（数字式）输出信号频率的正常变化情况如图 4 一43 所示。

电子技术知识点电子技术知识点概述1. 电子基础知识- 电荷与电流：电子是带有负电荷的基本粒子，电流是电荷的流动。

- 电压与电阻：电压是电势差，驱动电子流动；电阻是阻碍电流流动的程度。

- 欧姆定律：V=IR（电压V等于电流I乘以电阻R）。

2. 电子元件- 电阻器：限制电流的流动。

- 电容器：存储电能，对直流电阻抗无穷大，对交流电具有阻抗。

- 电感器：对电流变化产生感应电动势，阻止高频信号通过。

- 二极管：允许电流单向流动。

- 晶体管：放大和开关电子信号。

- 集成电路：将多个电子元件集成在一个小型的半导体材料上。

3. 电路分析- 串联与并联：电阻的连接方式，影响电路的总阻值。

- 基尔霍夫定律：电路中电压和电流的守恒定律。

- 节点分析与回路分析：用于复杂电路的分析方法。

4. 模拟电子电路- 放大器：增强信号的幅度。

- 振荡器：产生交流信号。

- 滤波器：允许特定频率的信号通过，阻止其他频率。

5. 数字电子电路- 逻辑门：实现布尔逻辑运算。

- 触发器：存储一位二进制信息。

- 计数器与寄存器：用于数字信号的计数和存储。

- 微处理器与微控制器：执行程序指令，控制电子设备。

6. 通信电子- 传输介质：包括双绞线、同轴电缆、光纤和无线电波。

- 调制与解调：信号的传输和接收过程。

- 无线通信：利用电磁波进行信息传输。

7. 电磁理论- 麦克斯韦方程：描述电磁场的基本定律。

- 电磁兼容性（EMC）：设备或系统在其电磁环境中的性能）。

8. 电子测量与测试- 示波器：显示和分析电子信号波形。

- 多用表：测量电压、电流、电阻等。

- 频谱分析仪：分析信号的频率成分。

9. 电源与电池技术- 线性电源与开关电源：将交流电转换为直流电。

- 电池：化学能转换为电能的设备。

- 充电与放电：电池的能量存储和释放过程。

10. 电子设备的故障诊断与维修- 故障检测：识别电子设备的问题。

- 维修技巧：修复电子设备的方法和技术。

以上是电子技术的知识点概述，每个部分都包含了该领域的基本概念和应用。

一、填空题/.射极输出器的主要特点是电压放大倍数小于而接近于人输入电阻髙、输出电阻低°2三极管的偏宜情况为发射结正向偏宜，集电结反向偏宜时,三极管处于饱和状态。

M射极输出器可以用作多级放大器的输入级，是因为身寸极输出器的输入电阻高。

4.射极输岀器可以用作多级放大器的输出级，是因为射极输出器的输出电阻低。

5.常用的静态工作点稳泄的电路为分压式偏巻放大电路。

6.为使电压放大电路中的三极管能正常工作，必须选择合适的静态工作点。

7.三极管放大电路静态分析就是要计算静态工作点，即计算生、仝、%三个值。

f.共集放大电路（射极输出器）的集电极极是输入、输出回路公共端。

乡.共集放大电路（射极输出器）是因为信号从发射极极输出而得需。

（）10.射极输出器又称为电压跟随器，是因为其电压放大倍数电压放大倍数接近于7 °画放大电路的直流通路时，电路中的电容应断开°12.画放大电路的交流通路时，电路中的电容应短路。

12.若静态工作点选得过高，容易产生饱和失真。

14.若静态工作点选得过低，容易产生截止失真。

15.放大电路有交流信号时的状态称为动态。

16.当输入信号为零时,放大电路的工作状态称为静态。

17.当输入信号不为零时,放大电路的工作状态称为动态。

疗.放大电路的静态分析方法有估算法、图解法。

冷放大电路的动态分析方法有微变等效电路法、图解法-%•放大电路输出信号的能量来自直流电源。

二、选择题1、在图示电路中，已知如尸1刘、晶体管的=20、R b = 100& Q »当U严0V时，测得论=om、若要基极电流则爲为—4Q 0 «"465 & 565 ©QOO T）. 3006 ------------------ ——62在图示电路中，已知仇“=1创、晶体管的=20、若测得%少=勿，则心£.40.6 -D. 300a ----------------- ——6又在图示电路中，已知啦饥=1细.晶体管的=20、 /?B = 100 k Q o当U\ = g时，测得％惑=。

示波器波形显示原理示波器是一种用于显示电信号波形的仪器。

它利用电子技术原理，将电信号转换为可见的波形图形，以便人们能够直观地观察和分析电信号的特性和变化。

在现代电子技术领域，示波器被广泛应用于电子实验、电路设计、故障诊断等方面。

示波器的波形显示原理主要包括信号采样、信号调制和显示三个步骤。

首先是信号采样。

示波器通过内部的采样电路，将要观测的信号进行采样。

采样是将连续的信号转换为离散的信号的过程。

示波器采用的采样率越高，采样点越多，能够还原出更精确的波形。

接下来是信号调制。

示波器将采样到的离散信号进行处理，以便能够在显示屏上呈现出连续的波形。

这个过程包括插值、滤波和放大等处理。

插值是通过已有的采样点来推算出其他采样点的值，以便使波形更加平滑。

滤波是为了去除噪声和干扰，保留信号的主要特征。

放大是为了将信号调整到适当的幅度范围，以便在显示屏上能够清晰可见。

最后是波形显示。

示波器通过显示屏来展示处理后的信号波形。

显示屏通常是使用液晶显示器或者阴极射线管来实现。

液晶显示器通过调节液晶分子的排列来控制透光度，从而显示出不同的亮度和颜色。

阴极射线管则利用电子束的偏转来绘制出波形图案。

通过适当的控制，示波器能够在显示屏上显示出各种波形，如正弦波、方波、脉冲波等。

同时，示波器还可以对波形进行水平和垂直的移动、放大和缩小等操作，以便更好地观察和分析波形。

示波器波形显示原理的关键在于准确地采样和处理信号，并将其转换为可见的波形图形。

通过示波器，我们可以直观地观察到电信号的特性和变化，从而更好地理解和分析电路的工作原理和性能。

示波器在电子技术领域的应用非常广泛，对于电子工程师和技术人员来说，它是一种必不可少的工具。

示波器的平均值参数、参数的统计平均值及波形平均算法——兼答“一周一问”之No.006问文档编号：HWTT0065示波器的平均值参数、参数的统计平均值及波形平均算法——兼答“一周一问”之No.006问汪进进，王雨森深圳市鼎阳科技有限公司N0.006问：平均值的物理意义及其和FFT的关系今天问个简单的问题：示波器测量参数的平均值算法的物理意义是什么？平均值是否等于FFT的直流（0Hz）的大小？--------------------------------------这个问题很简单，简单得都没人想理会。

但是就看这三个回答还是能撩人兴致的，看了后甚至有一下子被蒙住了的感觉。

回答1：大海象平均值对于周期信号来说，是直流分量，其等于0hz fft，但是对于非周期信号来说，平均值不等于0hz大小，物理意义上为积分"平均值对于周期信号来说，是直流分量，其等于0hz fft，但是对于非周期信号来说，平均值不等于0hz大小。

" 这个回答是对的，但为什么平均值在物理意义上是积分呢? 积分的物理意义又是什么？我不理解这后半句哦。

回答2：d.sen示波器测量参数的平均值指的是正弦交流电全波整流并完全滤波后的电压。

对正弦波而言，平均值的意义就是全波整流后，频域上的直流分量。

这里面正弦波理解为周期性信号，所以平均值就是直流分量。

结论和第1个回答是一致的。

回答2：叶叶平均值在数学上是微分方程在一个周期内的平均值一样的算法，这个微分方程就是我们所测的波形，物理意义并不是0Hz的大小，而是要算出包含所有的高频分量后的数学平均值。

这个说法看不太懂了，跪求大师给出详细解释哦。

当我启动了伟大的搜索引擎搜索"平均值"三个字之后，得知“平均值”是初二数学上的那点知识了。

即使我们再怎么倡导“No Stupid Question”，当利用鼎阳硬件智库“一周一问”的宝贵资源，一周只有一问，这一问该是多么精心设计，怎么就问这个问题呢？！其实这问题是知用电子的老板、“技术狂人”樊博士问我的。
