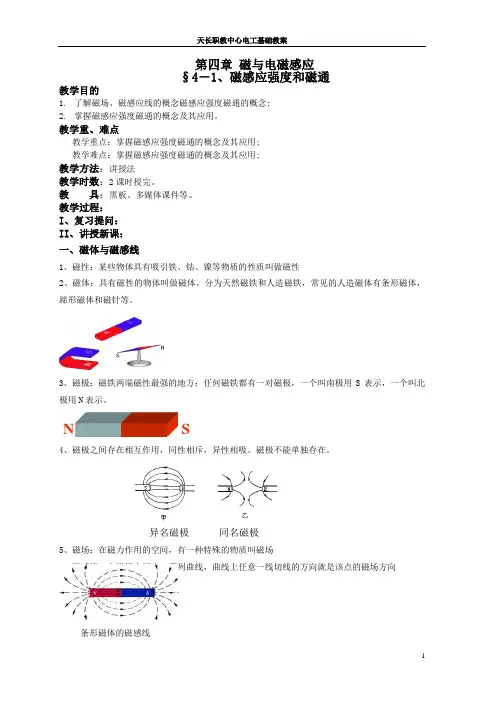

第四章 磁与电磁感应 §4－1、磁感应强度和磁通教学目的1. 了解磁场、磁感应线的概念磁感应强度磁通的概念;2. 掌握磁感应强度磁通的概念及其应用。
教学重、难点教学重点：掌握磁感应强度磁通的概念及其应用; 教学难点：掌握磁感应强度磁通的概念及其应用;教学方法：讲授法教学时数：2课时授完。
教 具：黑板、多媒体课件等。
教学过程： I 、复习提问： II 、讲授新课： 一、磁体与磁感线1、磁性：某些物体具有吸引铁、钴、镍等物质的性质叫做磁性2、磁体：具有磁性的物体叫做磁体。
分为天然磁铁和人造磁铁，常见的人造磁体有条形磁体，蹄形磁体和磁针等。
3、磁极：磁铁两端磁性最强的地方；任何磁铁都有一对磁极，一个叫南极用S 表示，一个叫北极用N 表示。
4、磁极之间存在相互作用，同性相斥，异性相吸。
磁极不能单独存在。
异名磁极 同名磁极5、磁场：在磁力作用的空间，有一种特殊的物质叫磁场6、磁感线：在磁场中画出一系列曲线，曲线上任意一线切线的方向就是该点的磁场方向条形磁体的磁感线S7、磁感线的特点 1.磁感线是空间分布的2.磁感线是假想的曲线，不真实存在3.任意两条磁感线不相交4.磁感线是闭合曲线，外部从N 极指向S 极内部从S 指向N (与电场线不同） 二、电流的磁效应电流的磁效应：通电导体的周围存在着磁场这种现象叫做电流的磁效应，磁场的方向取决于电流方向，用右手螺旋定则判断。
1、通电长直导线的磁场方向：（1）判定方法：右手握住导线并把拇指伸开，用拇指指向电流的方向，四指环绕的方向就是磁场的方向。
2、通电螺线管的磁场方向：1）判定方法：右手握住螺线管并把拇指伸开，弯曲的四指表示电流的方向，拇指所指的方向就是通电螺线管N 极的方向。
通电螺线管的磁场方向三、磁感应强度和磁通 1、磁感应强度 （B ）动动手：下图为一个匀强磁场，磁场方向如下图所示导线电流方向电流方向磁场方向拇指：磁场方向NS电流手指：电流方向现象：当电路中有电流通过时，载流导线MN 受到力的作用向上运动，弹簧缩短。
中职《电工基础》教案第一章：电工基础概述教学目标：1. 了解电工基础的基本概念和电工元件。
2. 掌握电路的基本定律和电路的基本分析方法。
教学内容：1. 电工基本概念：电流、电压、电阻、电功率、电能等。
2. 电工元件：电阻、电容、电感、二极管、晶体管等。
3. 电路的基本定律：欧姆定律、基尔霍夫定律、电路的功率定律等。
4. 电路的基本分析方法：节点分析法、回路分析法、叠加原理、戴维南-纳恩定理等。
教学方法：1. 采用多媒体教学，通过动画和图片等形式直观展示电工元件和电路。
2. 结合实例进行讲解，让学生更好地理解和掌握电工知识。
3. 引导学生进行实验操作，增强实践能力。
教学评价：1. 课堂提问：了解学生对电工基础知识的掌握情况。
2. 课后作业：巩固学生对电工知识的理解和应用能力。
第二章：直流电路教学目标：1. 掌握直流电路的基本概念和分析方法。
2. 学会使用万用表等工具进行直流电路的测量。
教学内容：1. 直流电路的基本概念：直流电源、直流电阻、直流电流等。
2. 直流电路的分析方法：基尔霍夫定律、欧姆定律等。
3. 直流电路的测量工具：万用表、示波器等。
4. 直流电路的测量方法：电压测量、电流测量、电阻测量等。
教学方法：1. 结合实物进行讲解，让学生更好地理解和掌握直流电路的知识。
2. 进行实验室实践，让学生亲自动手操作，提高实践能力。
3. 采用案例分析法，让学生解决实际问题，培养学生的分析和解决问题的能力。
教学评价：1. 课堂提问：了解学生对直流电路的基本概念和分析方法的掌握情况。
2. 实验报告：评价学生在实验室实践中的表现和解决问题的能力。
第三章：交流电路教学目标：1. 了解交流电路的基本概念和特点。
2. 掌握交流电路的分析方法和测量技巧。
教学内容：1. 交流电路的基本概念：交流电源、交流电压、交流电流等。
2. 交流电路的特点：周期性、频率、相位等。
3. 交流电路的分析方法：基尔霍夫定律、欧姆定律等。
电工基础教案范例一、教学内容本节课选自《电工基础》教材第四章第一节，详细内容为电路的基本概念、电路元件的识别及电路图的绘制。
主要围绕电路的基础知识，对电路的组成、电路图的表示方法以及基本电路元件的特性和应用进行讲解。
二、教学目标1. 让学生掌握电路的基本概念，理解电路的组成及其作用。
2. 学会识别常见电路元件，并能正确绘制电路图。
3. 培养学生运用电路知识解决实际问题的能力。
三、教学难点与重点难点：电路图的绘制，电路元件的识别。
重点：电路的基本概念，电路元件的作用及其相互关系。
四、教具与学具准备1. 教具：电路元件实物，电路图挂图，多媒体设备。
2. 学具：电路元件识别卡片，绘图工具（铅笔、橡皮、直尺等）。
五、教学过程1. 导入：通过展示一个简单的电路实例，引导学生思考电路在实际生活中的应用，激发学习兴趣。
教学活动：学生观察电路实例，教师提问，引导学生思考。
2. 知识讲解：（1）电路的基本概念教学活动：教师通过多媒体展示电路的定义、分类及作用，学生认真听讲，做好笔记。
（2）电路元件的识别教学活动：教师展示电路元件实物，学生对照教材和识别卡片，学会识别并了解各元件的作用。
（3）电路图的绘制教学活动：教师讲解电路图的表示方法，示范绘制步骤，学生跟随教师练习绘制电路图。
3. 例题讲解：针对本节课的知识点，讲解一个简单的电路图绘制例题。
教学活动：教师逐步分析解题思路，学生跟随教师思路，完成例题。
4. 随堂练习：布置一个简单的电路图绘制任务，要求学生在规定时间内完成。
教学活动：学生独立完成练习，教师巡回指导，解答学生疑问。
六、板书设计1. 电路的基本概念2. 电路元件的识别3. 电路图的绘制方法4. 例题及解答七、作业设计1. 作业题目：绘制一个简单电路图，包含电源、开关、电阻、导线等元件。
答案：见附件。
2. 作业要求：正确识别电路元件，清晰绘制电路图，标注元件符号。
八、课后反思及拓展延伸1. 反思：本节课学生对电路元件的识别和电路图的绘制掌握情况较好，但在实际操作中，部分学生对电路元件的作用理解不够深入。
中职《电工基础》教案第一章：电工基础知识1.1 电流、电压和电阻的概念1.2 欧姆定律的应用1.3 电路的基本元件1.4 串联和并联电路1.5 课堂练习：简单电路的分析和设计第二章：直流电路2.1 直流电路的基本概念2.2 直流电路的分析和计算2.3 电路的短路和开路2.4 直流电源和负载2.5 课堂练习：直流电路的应用实例第三章：交流电路3.1 交流电路的基本概念3.2 交流电的测量和表示3.3 交流电路的分析和计算3.4 交流电路的功率和效率3.5 课堂练习：交流电路的应用实例第四章：磁路与电磁感应4.1 磁路的基本概念4.2 磁场和磁通量的计算4.3 电磁感应的基本原理4.4 电磁感应电动势的计算4.5 课堂练习：电磁感应的应用实例第五章：电器元件5.1 开关和继电器的原理与应用5.2 电阻器和电容器的选择和使用5.3 电感和电感器的原理与应用5.4 变压器的原理和结构5.5 课堂练习：电器元件的应用实例第六章：电工测量6.1 电流表和电压表的使用6.2 电能表和功率表的应用6.3 兆欧表和万用表的使用方法6.4 测量误差和数据处理6.5 课堂练习：常用测量工具的使用和数据记录第七章：电路图识读与绘制7.1 电路图的基本要素和符号7.2 电路图的识读方法和技巧7.3 简单电路图的绘制7.4 复杂电路图的分析和绘制7.5 课堂练习：绘制一个简单的家用电器电路图第八章：安全用电与保护8.1 触电的危害和预防8.2 安全用电的基本原则8.3 电气火灾的预防与扑救8.4 触电急救和人工呼吸8.5 课堂练习：设计一个安全用电宣传海报第九章：电气设备的维护与检修9.1 电气设备日常维护的重要性9.2 常用电气设备的检查和维护方法9.3 电气设备故障的诊断与排除9.4 常用电气元件的更换和调试9.5 课堂练习：模拟一个电气设备的故障检修过程第十章：电工技能综合训练10.1 电工工具和设备的正确使用10.2 电线电缆的敷设和接线方法10.3 常用电气控制电路的安装和调试10.4 电气设备的保护措施和故障处理10.5 课堂练习：综合运用所学知识完成一个小型电气控制系统的设计和安装重点和难点解析一、电流、电压和电阻的概念：重点关注电流、电压和电阻的定义及其相互之间的关系。
2023年中职电工基础教案一、教学内容本节课的教学内容选自《电工基础》教材第四章第一节，主要讲述电路的基本概念和基本定律。
具体内容包括：电路的定义、电路的组成、电路的状态、欧姆定律、电阻的计算、电流的计算和电压的计算等。
二、教学目标1. 使学生了解电路的基本概念和基本定律，理解电路的状态及其判断方法。
2. 培养学生运用欧姆定律进行简单电路计算的能力。
3. 提高学生对电工基础知识的兴趣，培养学生的实践操作能力。
三、教学难点与重点1. 教学难点：电路状态的判断，欧姆定律的应用。
2. 教学重点：电路的基本概念，电路的基本定律。
四、教具与学具准备1. 教具：多媒体教学设备，电路实验器材。
2. 学具：笔记本电脑，电路实验器材。
五、教学过程1. 实践情景引入：通过展示实际生活中的电路图片，引导学生思考电路的组成和作用。
2. 知识讲解：介绍电路的基本概念，讲解电路的组成、电路的状态及其判断方法。
3. 定律讲解：讲解欧姆定律的内容，解释其含义和应用。
4. 例题讲解：运用欧姆定律进行简单电路计算，讲解计算步骤和思路。
5. 随堂练习：学生自主完成课堂练习题，巩固所学知识。
7. 作业布置：布置相关作业，巩固电路的基本概念和基本定律。
六、板书设计1. 电路的基本概念电路的定义电路的组成电路的状态2. 电路的基本定律欧姆定律七、作业设计题目一：已知电路中电阻R1为5Ω，电阻R2为10Ω，电源电压为12V，求电路中的电流I和电阻R2上的电压U2。
题目二：已知电路中电流I为2A，电阻R为4Ω，求电源电压U和电阻R 上的电压U。
2. 作业答案：题目一：电流I = 2.4A电阻R2上的电压U2 = 12V题目二：电源电压U = 8V电阻R上的电压U = 8V八、课后反思及拓展延伸1. 课后反思：本节课通过实际生活中的电路图片引入，激发学生的学习兴趣。
在讲解电路的基本概念和基本定律时，注重引导学生理解和运用，通过例题和随堂练习巩固所学知识。
第四章磁与电磁感应§4－1、磁感应强度和磁通教学目的1.了解磁场、磁感应线的概念磁感应强度磁通的概念;2.掌握磁感应强度磁通的概念及其应用。
教学重、难点教学重点：掌握磁感应强度磁通的概念及其应用;教学难点：掌握磁感应强度磁通的概念及其应用;教学方法：讲授法教学时数：2课时授完。
教具：黑板、多媒体课件等。
教学过程：I、复习提问：II、讲授新课：一、磁体与磁感线1、磁性：某些物体具有吸引铁、钴、镍等物质的性质叫做磁性2、磁体：具有磁性的物体叫做磁体。
分为天然磁铁和人造磁铁，常见的人造磁体有条形磁体，蹄形磁体和磁针等。
3、磁极：磁铁两端磁性最强的地方；任何磁铁都有一对磁极，一个叫南极用S表示，一个叫北极用N表示。
4异名磁极同名磁极5、磁场：在磁力作用的空间，有一种特殊的物质叫磁场6、磁感线：在磁场中画出一系列曲线，曲线上任意一线切线的方向就是该点的磁场方向SN条形磁体的磁感线 7、磁感线的特点 1.磁感线是空间分布的2.磁感线是假想的曲线，不真实存在3.任意两条磁感线不相交4.磁感线是闭合曲线，外部从N 极指向S 极内部从S 指向N (与电场线不同） 二、电流的磁效应电流的磁效应：通电导体的周围存在着磁场这种现象叫做电流的磁效应，磁场的方向取决于电流方向，用右手螺旋定则判断。
1、通电长直导线的磁场方向：（1）判定方法：右手握住导线并把拇指伸开，用拇指指向电流的方向，四指环绕的方向就是磁场的方向。
2、通电螺线管的磁场方向：1）判定方法：右手握住螺线管并把拇指伸开，弯曲的四指表示电流的方向，拇指所指的方向就是通电螺线管N 极的方向。
通电螺线管的磁场方向三、磁感应强度和磁通 1、磁感应强度 （B ）动动手：下图为一个匀强磁场，磁场方向如下图所示导线 电流方向电流方向磁场方向拇指：磁场方向NS电流手指：电流方向现象：当电路中有电流通过时，载流导线MN 受到力的作用向上运动，弹簧缩短。
结论： （1）磁感应强度公式： B 是导体所在处的磁感应强度，单位特斯拉（T ） （2）方向：磁场中某点磁感线的切线方向为该点的磁感应强度方向.3）磁感应强既反映了某点磁场的强弱、又反映了该点磁场的方向，磁感应强是矢量。
（4）匀强磁场：如果磁场中各点的磁感应强度B 的大小和方向完全相同，这种磁场叫匀强磁场，如下图所示在匀强磁场中，磁感线是平行、等距的直线2、磁通（ φ）（1）定义：磁感应强度B 与其垂直的某一截面积S 的乘积φ是通过该面积的磁通，单位韦伯（Wb ）例题在匀强磁场中，垂直磁场方向放置一根直导线，导线长为，导线中的电流为15A ，导线在磁场中受到的力为20N ，试求该匀强磁场的磁感应强度B 。
解：根据磁感应强度的公式：NS 匀强磁场× × × × × ×× × × × × ×× × × × × × M BN R p E + - F BIL=FB IL=φ = BS201.67150.8F B T T IL ==≈⨯Ⅵ、课余作业：课本P98小练习1、2. V 、教学后记：第四章磁与电磁感应 §4－2 磁场强度教学目的1、掌握磁导率、磁场强度的概念2、掌握常见几种载流导体的磁场强度教学重、难点教学重点： 1、磁场强度、磁感应强度的区别2、载流螺线管磁场强度的计算。
教学难点：相对磁导率的理解与计算 教学方法：讲授法教学时数：1课时授完。
教 具：黑板、多媒体课件等。
教学过程：I 、复习提问：[1]电流的磁效应 [2]磁感应强度及磁通通过回顾通电螺线管周围存在磁场，如插入铁心，磁场的强弱会受怎么的影响 II 、讲授新课：一、磁导率：1、磁导率是一个用来表示媒介质导磁性能的物理量，用μ表示，其单位为H/m 。
由实验测得真空中的磁导率μ 0=4π×10-7H/m ，为一常数。
2、根据相对磁导率的大小，可把物质分为三类：（1）顺磁物质 相对磁导率稍大于1。
如空气、铝、铬、铂等。
（2）反磁物质 相对磁导率稍小于1。
如氢、铜等。
（3）铁磁物质 相对磁导率远大于1，其可达几百甚至数万以上，且不是一个常数。
如铁、钴、镍、硅钢、坡莫合金、铁氧体等。
二、、磁场强度（H ）1、定义：真空中，某点的磁场强度等于该点的磁感应强度与介质磁导率μ的比值2、公式：μ=BHB-----通电线圈的磁感应强度，单位特斯拉（T) H-----磁场中该点的强度，单位安培每米（A/m ）； μ----真空的磁导率，单位亨每米（ H/m ）；三、几种常见载流导体的磁场强度（H ）1、载流长直导线（1）在载流长直导线产生的磁场中，有一点P ，它与导线的 距离为r ，如( a )图所示；实验证明该点磁场强度的大小与导线中的电流成正比，与R 成反比。
（2）公式：r 2I H π=2、载流螺线管如果螺线管的匝数为N ，长度为L,通电 电流为I ，如右图所示。
理论和实验证 明，其内部磁场强度为 方向：用右手螺旋定则来判断。
四、总结：本节介绍了磁场强度与磁感应强度的关系及物理意义，并学会相关计算；正确理解两者含义及关系。
Ⅲ、课余作业：课本P90小练习1、2、3.Ⅵ、教学后记：LNIH =第四章磁与电磁感应§4－3电磁感应现象教学目的1、了解电磁感应现象2、理解电磁感应现象产生的条件教学重、难点教学重点：1、电磁感应现象概念2、感应电流产生条件教学难点：感应电流产生条件的分析和总结教学方法：多媒体演示电磁感应实验教学时数：1课时授完。
教具：多媒体课件、实验器材等。
教学过程：I、导入：1820年奥斯特发现了电流的磁效应，揭示了电和磁之间的联系。
受这一发现的启发，人们很自然地想到这样一个问题：既然电流能够产生磁场，反过来，磁场能不能产生电流呢下面我们就做一个小实验演示一下。
从实验中观察到什么现象电流表指针发生了偏转，电路中有电流产生，磁场可以产生电流。
II、讲授新课：我们就把磁场产生电流的现象叫电磁感应现象，产生的电流叫感应电流。
电磁感应现象是英国科学家法拉第经过10年坚持不懈的努力发现的，电磁感应现象的发现进一步揭示了电和磁的关系，为后来麦克斯韦建立完整的电磁理论奠定了基础。
同时，由于电磁感应现象的发现，导致后来发明了发电机、变压器等电器设备，从而使电能在生产和生活中得到了广泛的应用，开辟了电的时代。
既然电磁感现象意义如此重大，那么我们就通过下面两个小实验，总结出感应电流产生的特点实验与分析1、如右图，当磁铁N极向下插入线圈时Ｎ思考观察：①磁铁N极（即原磁场）方向向哪（向下）②穿过线圈中的磁通量（即磁场线条数）如何变化（增加）③电表指针向哪偏（向正柱）④线圈中感应电流方向如何（看绕向）⑤感应电流的磁场方向向哪（上N下S）⑥感应电流的磁场方向与原磁场方向相同吗（相反）⑦感应电流的磁场对磁铁（即原磁场）的靠近是吸引还是排斥（排斥，即阻碍原磁场穿过线圈的磁通量的增加）2、当磁铁N极向上抽出时思考观察：①磁铁N极（即原磁场）方向向哪（向下）②穿过线圈中的磁通量（即磁场线条数）如何变化（减少）③电表指针向哪偏（向负柱）④线圈中感应电流方向如何（看绕向）⑤感应电流的磁场方向向哪（上S下N ）⑥感应电流的磁场方向与原磁场方向相同吗（相同）⑦感应电流的磁场对磁铁（即原磁场）的靠近是吸引还是排斥（吸引，即阻碍原磁场穿过线圈的磁通量的减少）磁铁的运动表针的摆动方向磁铁的运动表针的摆动方向N极插入线圈S极插入线圈N极停在线圈中不摆动S极停在线圈中不摆动N极从线圈中抽出S极从线圈中抽出结论：只有磁铁相对线圈运动时，有电流产生。
磁铁相对线圈静止时，没有电流产生。
感应电流的条件：只要穿过闭合电路的磁通发生变化，闭合电路中就有感应电流产生。
楞次定律：感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
说明：(1)“总要”指楞次定律适应所有感应电流的方向判断(2)对“阻碍”二字应正确理解。
“阻碍”不是相反，不是阻止，而只是延缓了原磁通量的变化，在电路中的磁通量还是在变化的。
右手定则：内容：伸开右手，使大拇指与其余四指垂直，并且都与手掌在一个平面内，让磁感线垂直进入手心，大拇指指向导体运动方向，这时四指所指的方向为感应电流的方向。
Ⅲ、课余作业：课本P94小练习1、2、3.Ⅵ、教学后记：第四章磁与电磁感应§4－4电磁感应定律教学目标：1．在电工学方面的要求．(1) 掌握穿过闭合电路的磁通量变化时产生的感应电动势(2) 让学生知道磁通量的变化率是表示磁通量变化快慢的物理量(3) 让学生理解法拉第电磁感应定律内容、数学表达式2．通过实验和推理论证培养学生的推理能力和分析问题的能力3．了解法拉第探索科学的方法，学习他的执着的科学探究精神教学重点、难点：1．法拉第电磁感应定律2．感应电动势的计算公式及方向的判断3.多匝线圈感应电动势推导教学方法：讲授法教学时数：1课时授完。
