施工图设计审查一般规定有哪些.doc

施工图审图规定本规定旨在明确施工图审图的标准、程序和要求，以确保工程施工的安全性、合理性和规范性。

本规定适用于本公司内部及外部施工单位的施工图审图工作。

安全性：确保施工图设计符合国家及地方的安全规范和标准，消除安全隐患。

合理性：审核施工图的材料、设备选型是否合理，是否符合工程实际需求。

规范性：确保施工图设计符合相关行业规范和标准，符合公司规定的设计规范和标准。

可行性：审核施工图的可行性，考虑现场施工的实际情况，确保施工工艺的可行性。

经济性：在保证安全性和可行性的前提下，尽可能降低施工成本，提高经济效益。

图纸接收：审图部门接收施工单位提交的施工图纸，并检查图纸是否齐全、规范。

初步审核：审图人员进行初步审核，检查图纸是否符合国家及地方的相关法规和标准。

详细审核：审图人员对施工图纸进行详细审核，包括结构设计、材料选用、设备选型、施工工艺等方面。

会审：审图部门组织相关单位进行会审，对施工图纸进行深入讨论，解决审图中出现的问题。

审核意见：审图部门根据审核情况提出审核意见，并反馈给施工单位进行整改。

审核审图部门根据审核情况和整改情况得出最终的审核结论。

审图人员应具备相应的专业知识和技能，了解相关法规和标准。

审图时应认真仔细，做到全面、细致，不遗漏任何重要问题。

审图时应与施工单位保持良好沟通，及时反馈审核情况，指导施工单位进行整改。

对于存在问题的施工图纸，审图部门应提出明确的修改意见和建议，并要求施工单位在规定时间内完成整改。

对于重要的施工图纸，审图部门可以组织专家进行深入论证和审查，确保图纸的安全性和合理性。

审图部门应建立完善的档案管理制度，保存好施工图纸及相关资料，以备查阅和追溯。

审图部门应定期对审图工作进行总结和评估，不断优化和完善审图流程和制度。

施工单位应按照审图部门的要求提交完整的施工图纸，并保证图纸的真实性和合法性。

如果施工单位提交的施工图纸存在问题，审图部门有权要求施工单位进行整改，并视情况给予相应的处罚措施。

施工图设计文件审查要点一、设计说明：1）设计依据：依据性文件批文、相关规范2）项目概况：建筑名称、地点、建设单位、建筑面积、基地面积、工程等级、设计使用年限、建筑层数、高度、防火分类、人防等级、屋面防水等级、地下室防水等级、抗震设防烈度等3）设计标高：相对标高和总图绝对标高的关系4）用料说明和室内外装修:墙体、底下室防水、屋面、外墙面散水、台阶、坡道、油漆涂料等材料和做法5）防水设计：地下室工程、屋面防水设防要求、选用材料、厚度、细部构造要求等6）对采用新技术、新材料的做法说明及特殊做法的说明等7）门窗表及门窗性能等的设计要求8）幕墙工程及特殊屋面的性能及制作要求9）电梯（扶梯）等的选型及性能说明10）墙体及楼板等预留孔洞的封堵说明11）节能专项说明12）防火：防火分区划分、面积、安全疏散距离、宽度、消防设施、构造措施等13）无障碍设计说明14）根据工程性质需编写其他专项说明:如人防、安全防护、环境保护、劳动保护、卫生防疫等二、总平面图表示用地范围、道路及建筑红线、用地及四邻有关地形、地物、周边市政道路控制标高。

明确新建工程（含隐蔽工程)的位置及室内外设计标高，场地道路、广场、停车场位置、排水、竖向设计、绿化设计及必要的说明、大样图等.三、计算书根据工程性质特点应进行节能、视线、防护、防火、安全疏散等方面的计算施工图文件需表达深度总平面图表达内容1）原地形地物2）测量坐标网、坐标值、注明坐标及高程系统.3）建筑基地各地坐标，用地红线（道路红线），建筑控制线4）建筑周边原有及规划道路的位置（主要坐标和定位尺寸），基地外的主要建筑物位置、名称、层数5）建（构）筑物名称、编号、层数（坐标及相应关系，含地下),一般采用一层轮廓，若采用层顶，一层应用虚线，地下用虚线6）建筑物与周边建筑的间距7）建筑物层数、高度（一般指室外地面至檐口或女儿墙高度并说明)8）地下室采用虚线（防空地下室应说明位置、范围、防护门、室外通道并标注长度)9）广场、停车场、运动场、道路、汽车坡道、排水沟、挡土墙、护坡的定位10）基地出入口、建筑出入口及名称11）基地内外主要绝对标高、建筑室外主要标高12）指北针13）技术指标14）说明及图例，各当地规划部门的特殊要求竖向设计1）测量坐标、标高2）道路、地面、水面及其它关键标高3）建（构）筑物名称（编号）、室内外标高、地下建筑的板顶标高、覆土高度等4）广场、停车场、运动场、道路标高、景观等标高5）道路、坡道、雨水收水口、排水沟起点、变坡点、转折点、终点的设计标高、关键点标高、道路注明单、双坡6）挡土墙、护坡顶和底的坡度和标高7）地面坡向8）指北针9）注明尺寸及单位、图例平面图1、轴网定位、注明承重结构轴线、轴号、定位尺寸及总尺寸2、组合平面1）轴线、轴号、尺寸、总尺寸、2）结构和主构件的位置3）房间几功能区域名称4) 室内外及各楼层标高5）指北针(首层）6）剖切线及编号（首层）7）各层建筑面积3、平面1）轴线、轴号、尺寸、总尺寸、门窗洞口尺寸、分段尺寸2）墙身厚度、墙垛尺寸、柱及壁柱尺寸及其与轴线关系3) 内外门窗位置、编号、定位尺寸、开启方向、洞口高度、上下道长的窗及幕墙可只注底层4）房间名称或编号5）主要构件的位置、尺寸、编号、标高、做法索引、详图索引(如非承重墙、门窗、洞口、幕墙、天窗、楼电梯、扶梯、中庭、夹层、平台、阳台、雨棚、台阶、坡道、明沟、变形缝、无障碍等），当维护结构为幕墙时,注明其与主体结构关系6）预留孔洞通气管井、竖井、烟囱等位置、尺寸、做法、标高、高度等7) 主要设备基座的索引、消火栓、配电盘的尺寸和距地高度8）固定家具的索引、尺寸等9）车库车位、通行中线10）特殊工艺的土建配合尺寸11)特殊要求的厅、室的布置（也可另出详图)（如观众厅、多功能厅、厨房、卫生间、病房、客房等)12）节点详图可绘于平面图中,通常另行表示13）室内外相对标高，及与绝对标高的关系、各楼层相对标高14)指北针(首层)15）剖切线位置、编号（首层)16）各层面积（首层标注地上总面积）17）改造项目应用合适的图例表达出改造范围18）各分区平面图应存分区组合示意图，并表示本区编号19）当用地紧张时，建筑压建筑红线建造时，应在首层和地下室各层平面绘出建筑红线位置20）紧邻原有建筑时，绘出其局部平面图21）图纸的省略：标准层可共用同一平面，但应注明层次范围及标高,平面与底层平面相同尺寸不应省略，对称部分尺寸可省，对称部分用对称轴号表示，但轴号不能省略。

施工图纸审核制度和流程1、要有发展改革委员会批准建设文件；获得国土资源部门准予土地使用权证；当地规划部门的用地红线（购地形图划红线）；委托地质勘察；持以上手续及工艺图纸委托建筑设计院先做出建筑方案；2、经你同意后报当地规划部门审批，取得规划许可证，批准时画给你建筑红线；据此，建筑设计院进一步作出扩大初步设计提出概算，供你计划资金，订购设备，接着就是设计院的建筑、结构、水、电、设备各专业内部程序步骤协调审批等到出正式的完整的施工图，报审图机构审查通过。

3、交你后，做预算，招标，招募到满意的具备相应资质的合法施工企业，及监理单位，签订总承包合同，及委托监理合同，同时，你应负责场地的平整、施工用水用电、道路畅通，信息畅通等，当总监签认符合开工条件时，到当地住建委办理施工许可证。

工程前期告一段落。

4、开工后，你只须支持监理代表你对现场的进度、质量、安全、投资等的管理，并协调左邻右舍及当地乡、村政府有关的关系、筹集建设资金等事情。

土地使用权证：又称国有证，是指经土地使用者申请，由城市各级人民政府颁发的国有土地使用权的法律凭证。

该证主要载明土地使用者名称，土地坐落、用途，土地使用权面积、使用年限和。

规划许可证：建设工程规划许可证是有关建设工程符合城市规划要求的法律凭证，是建设单位建设工程的法律凭证，是建设活动中接受监督检查时的法定依据。

没有此证的建设单位，其工程建筑是违章建筑，不能领取房地属证件。

建设用地规划许可证是建设单位在向申请征用、划拨土地前，经行政主管部门确认建设项目位置和范围符合城乡规划的法定凭证，是建设单位用地的法律凭证。

用地红线：是围起某个地块的一些坐标点连成的线，红线内土地面积就是取得使用权的用地范围。

与建筑红线相比，用地红线明显宽泛，只要在所属用地红线内施工，不受外界影响。

建筑红线：一般是指各种用地的边界线。

有时也把确定沿街建筑位置的一条建筑线谓之红线，即建筑红线，在建筑红线外不允许建任何建筑物。

施工图最全审查要点！！设计院交付图纸，开工计划做好了，突然审图办告知：图纸审查没过关，瞬间，您大脑轰的一下，差点炸了，这是多么熟悉的场景啊.....如何让图纸审查一次过关，如何让计划顺利进行，这就成了设计研发总的心头大患，今天分享的是：《2017年图纸审查标准》，让你通过学习标准，更好的提前把关，让图纸审查工作一路过关......一.审计说明审查要点(1) 编制依据：主管部门的审批文件、工程建设标准。

(2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。

(3) 主要部位材料做法：如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与“节能设计”段合并）。

(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。

夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位维护结构材料做法、传热系数、热惰性指标等。

(5)防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。

屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型;潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。

(6)建筑防火:防火分区及安全疏散: 消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。

(7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。

(8)室内外装修做法。

(9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等。

(10)其它需特殊说明的情况,如安全防护、环保措施等。

二.图纸基本要求审查点(1)总平面图:标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。

施工图审查标准施工图审查是建筑工程中非常重要的一环，它直接关系到工程的质量和安全。

因此，对施工图的审查标准必须要有清晰的认识和理解，以确保工程的顺利进行和质量的保障。

下面，我们将从施工图审查的内容、要求和流程等方面进行详细的介绍。

首先，施工图审查的内容主要包括建筑结构、给排水、电气、暖通空调等方面。

在审查建筑结构时，需要关注结构的稳定性、承载能力和防抗震等方面；在审查给排水方面，要注意管道布局、施工材料和排水设施等；在审查电气方面，要重点关注线路布置、用电安全和配电箱等；在审查暖通空调方面，要关注通风系统、空调设备和管道布局等。

总的来说，施工图审查的内容非常广泛，需要综合考虑各个方面的因素。

其次，施工图审查的要求非常严格，需要符合国家相关的法律法规和标准规范。

在审查建筑结构时，需要符合《建筑抗震设计规范》等相关标准；在审查给排水方面，需要符合《建筑给水排水设计规范》等相关标准；在审查电气方面，需要符合《建筑电气设计规范》等相关标准；在审查暖通空调方面，需要符合《建筑暖通空调设计规范》等相关标准。

同时，施工图的绘制要清晰、准确，标注要规范、完整，符合相关的技术要求。

最后，施工图审查的流程一般包括初审、复审和终审。

初审是指初次审查施工图，主要是对施工图的完整性和合规性进行初步审查；复审是指在初审通过之后，对施工图的细节进行再次审查，确保施工图的质量和安全性；终审是指在施工前的最后一次审查，对施工图的各项内容进行最终确认，确保施工图的合格性。

整个审查流程需要各个环节的严格把控，确保施工图的质量和安全性。

综上所述，施工图审查标准是建筑工程中非常重要的一环，需要我们对其内容、要求和流程有清晰的认识和理解。

只有严格按照相关的法律法规和标准规范进行审查，才能确保工程的质量和安全。

希望各位建筑工程从业者能够重视施工图审查，做好每一个细节，确保工程的顺利进行和质量的保障。

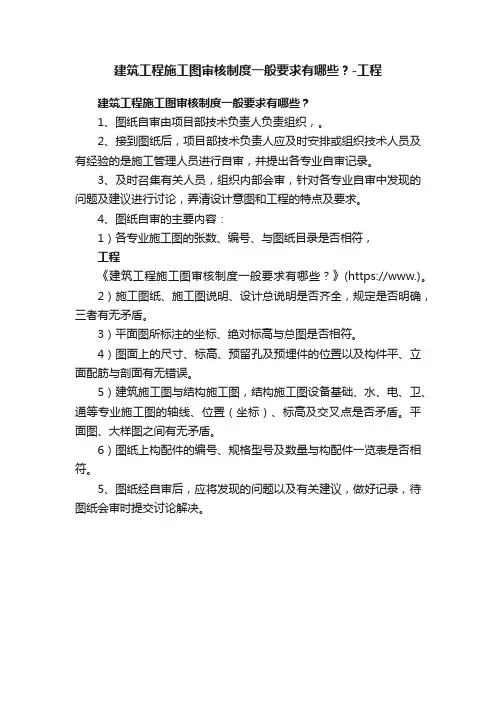

建筑工程施工图审核制度一般要求有哪些？-工程
建筑工程施工图审核制度一般要求有哪些？
1、图纸自审由项目部技术负责人负责组织，。

2、接到图纸后，项目部技术负责人应及时安排或组织技术人员及有经验的是施工管理人员进行自审，并提出各专业自审记录。

3、及时召集有关人员，组织内部会审，针对各专业自审中发现的问题及建议进行讨论，弄清设计意图和工程的特点及要求。

4、图纸自审的主要内容：
1）各专业施工图的张数、编号、与图纸目录是否相符，
工程
《建筑工程施工图审核制度一般要求有哪些？》(https://www.)。

2）施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。

3）平面图所标注的坐标、绝对标高与总图是否相符。

4）图面上的尺寸、标高、预留孔及预埋件的位置以及构件平、立面配筋与剖面有无错误。

5）建筑施工图与结构施工图，结构施工图设备基础、水、电、卫、通等专业施工图的轴线、位置（坐标）、标高及交叉点是否矛盾。

平面图、大样图之间有无矛盾。

6）图纸上构配件的编号、规格型号及数量与构配件一览表是否相符。

5、图纸经自审后，应将发现的问题以及有关建议，做好记录，待图纸会审时提交讨论解决。

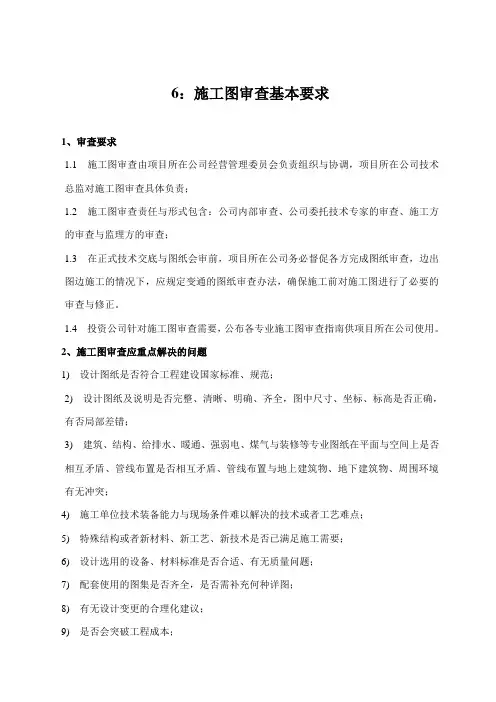

6：施工图审查基本要求1、审查要求1.1 施工图审查由项目所在公司经营管理委员会负责组织与协调，项目所在公司技术总监对施工图审查具体负责；1.2 施工图审查责任与形式包含：公司内部审查、公司委托技术专家的审查、施工方的审查与监理方的审查；1.3 在正式技术交底与图纸会审前，项目所在公司务必督促各方完成图纸审查，边出图边施工的情况下，应规定变通的图纸审查办法，确保施工前对施工图进行了必要的审查与修正。

1.4 投资公司针对施工图审查需要，公布各专业施工图审查指南供项目所在公司使用。

2、施工图审查应重点解决的问题1) 设计图纸是否符合工程建设国家标准、规范；2) 设计图纸及说明是否完整、清晰、明确、齐全，图中尺寸、坐标、标高是否正确，有否局部差错；3) 建筑、结构、给排水、暖通、强弱电、煤气与装修等专业图纸在平面与空间上是否相互矛盾、管线布置是否相互矛盾、管线布置与地上建筑物、地下建筑物、周围环境有无冲突；4) 施工单位技术装备能力与现场条件难以解决的技术或者工艺难点；5) 特殊结构或者新材料、新工艺、新技术是否已满足施工需要；6) 设计选用的设备、材料标准是否合适、有无质量问题；7) 配套使用的图集是否齐全，是否需补充何种详图；8) 有无设计变更的合理化建议；9) 是否会突破工程成本；3、公司内部审查应着重审查解决的问题公司内部图纸审查，除上述审查重点外，还应注意审查解决下列问题：1) 设计使用功能与施工图是否符合公司产品要求，当有售楼书时，是否与图册一致；2) 各系统工程设计是否符合公司要求（售楼书承诺标准）；3) 建筑材料、设备、装饰材料是否符合公司要求（售楼书承诺标准）；4) 为提高产品质量及合理降低成本而提出的设计优化建议；。

施工图审查规章制度一、总则为贯彻落实国家建设工程质量管理制度，提高建设工程质量，规范施工图设计，加强施工图审查工作的管理，根据有关法律法规，制订本规章。

二、审查范围施工图审查范围包括建筑工程、市政工程、装饰装修工程等建设工程的设计施工图。

三、审查内容1. 构造设计是否符合规范要求，结构设计是否合理；2. 各专业设计是否符合相关规范标准，各专业之间的衔接是否协调；3. 设备设施选型是否合理，设备设施布置是否合理；4. 管道、电气线路等交叉布置是否合理，是否存在冲突；5. 消防设施设计是否符合相关规范要求；6. 项目实际需求与设计方案的匹配程度。

四、审查程序1. 提交审查申请：甲方根据实际情况提交审查申请；2. 审查资料审核：审查机构对审查资料进行初审，确定是否符合审查要求；3. 专家评审：邀请相关领域专家对施工图进行评审；4. 审查意见反馈：将审查意见及时反馈给甲方，并要求甲方修改；5. 重新提交审核：甲方根据审查意见修改施工图，重新提交审查；6. 审查结果确认：审查机构确认施工图符合要求后，出具审查结论。

五、审查人员1. 审查人员应具备相关专业知识和工程技术背景；2. 审查人员应持证上岗，严格按照规定执行审查工作；3. 审查人员应不收取不正当利益，保持独立客观的审查态度。

六、责任追究1. 对于因审查不严格、审核不到位等导致的质量事故，责任人应追究相关责任；2. 对违反规章制度的行为，应当按照相关规定进行处理。

七、附则1. 本规章制度自颁布之日起施行；2. 对本规章制度的解释权归施工图审查机构所有。

以上是施工图审查规章制度的内容，希望能够严格执行，提高建设工程质量，确保施工图设计的合理性和安全性。

建设工程中的施工图纸设计和审核要求解读在建设工程中，施工图纸的设计和审核是非常重要的环节。

通过对施工图纸的设计和审核，可以确保工程施工的准确性、安全性和高效性。

本文将解读建设工程中施工图纸设计和审核的要求，以便各方能更好地理解和执行。

一、施工图纸设计的要求1.准确性：施工图纸应准确地描绘出工程的实际情况，包括尺寸、位置、高度等细节。

图纸上的所有标识和符号都应符合相关规范和要求，以确保施工的精确性。

2.合理性：施工图纸设计应符合工程的设计方案和技术要求，同时考虑到工程的施工流程和实际情况。

图纸上的设计应合理，能够满足工程施工的需要。

3.完整性：施工图纸应包含工程的全部相关信息，包括平面布置图、剖面图、构造图等。

图纸上的各个部分应相互衔接，形成一个完整的施工图纸系统。

4.规范性：施工图纸设计应符合相关标准和规范的要求。

图纸的尺寸、比例、字体、线型等都应符合规范，以确保施工的规范性和统一性。

二、施工图纸审核的要求1.资格要求：施工图纸审核由具有相应资质和经验的专业人员进行。

审核人员应熟悉相关标准和规范，能够准确地判断图纸的合理性和规范性。

2.逐级审核：施工图纸应按照一定的审核流程进行逐级审核。

首先由设计单位进行初步审核，然后由建设单位进行审核，最后由监理单位进行最终审核。

每一级审核都应认真负责，确保施工图纸的准确性和合理性。

3.多专业协调：在施工图纸的审核过程中，应强调多专业之间的协调。

各专业的设计要素应相互配合和衔接，以确保工程的整体性和一致性。

4.标准检查：施工图纸审核过程中应对各项标准进行检查。

包括但不限于建筑设计标准、结构设计标准、水电设计标准等。

如果发现不符合标准的情况，应及时提出修改意见。

5.可行性检查：施工图纸审核还要对图纸的可行性进行检查。

图纸上的设计方案应符合实际施工的条件和要求，避免在施工过程中出现困难和问题。

三、施工图纸设计和审核的重要性1.确保施工的准确性和安全性：通过精确的设计和严格的审核，可以避免施工过程中的错误和安全隐患，确保工程施工的准确性和安全性。
