—桥梁专业施工图设计审查要(终)

桥梁施工方案审查与设计要点分析当谈及桥梁的施工方案和设计要点时，我们不可避免地被迷人的桥梁设计所吸引。

桥梁是连接城市和交通网络的重要建筑，对于人们的出行和经济发展起着关键作用。

然而，桥梁的施工方案必须经过严格的审查和设计要点的分析，以确保其在使用过程中的安全和稳定性。

本文将深入探讨桥梁施工方案审查与设计要点的重要性，并对其中的关键要素进行分析。

一、施工方案审查的重要性施工方案的审查是桥梁建设中至关重要的一步。

通过对施工方案的全面检查和评估，可以确定该方案是否具备稳定性、安全性和可行性。

在这个过程中，专家团队对施工方案进行严谨的分析，确保其满足国家和地方相关法律法规的要求。

只有通过严格的审查，我们才能确保桥梁在投入使用后能够安全可靠地承载交通流量，同时降低维修和保养成本。

二、施工方案的设计要点1.结构设计要点桥梁的结构设计是整个施工方案中最关键的部分。

它涉及到桥梁的承载能力、刚度和抗震性等重要因素。

对于不同类型的桥梁，如梁桥、拱桥或悬索桥，设计要点有所不同。

例如，在梁桥的设计中，需要考虑跨度、梁段数量和预应力等因素。

而在拱桥的设计中，需要关注拱墩、拱体和拱裙等结构的合理布局。

因此，设计师在进行结构设计时，必须充分考虑桥梁的使用环境、设计标准和材料的特性等多方面因素。

2.地质和地基要点地质和地基条件是桥梁施工方案中另一个重要的设计要点。

在进行设计时，必须对桥梁所处的地质条件进行详细调查和分析。

包括地质构造、土层特性和地下水位等因素。

这些信息对于确定桥梁的基础设计至关重要，以确保桥梁的稳定性和安全性。

在设计过程中，还需要考虑地震活动和河流冲刷等自然灾害可能对桥梁的影响，以采取相应的防护措施。

3.交通流量和荷载要点交通流量和荷载是桥梁设计中的关键参数。

设计师必须根据桥梁所处位置的实际情况，合理评估交通流量和荷载的影响。

例如，在城市交通拥堵的地区，桥梁可能需要承受更高的交通流量和车辆荷载。

而在农村地区，桥梁则可能需要考虑农用车辆和重型农机的通行。

施工图审查标准施工图审查是建筑工程中非常重要的一环，它直接关系到工程的质量和安全。

因此，对施工图的审查标准必须要有清晰的认识和理解，以确保工程的顺利进行和质量的保障。

下面，我们将从施工图审查的内容、要求和流程等方面进行详细的介绍。

首先，施工图审查的内容主要包括建筑结构、给排水、电气、暖通空调等方面。

在审查建筑结构时，需要关注结构的稳定性、承载能力和防抗震等方面；在审查给排水方面，要注意管道布局、施工材料和排水设施等；在审查电气方面，要重点关注线路布置、用电安全和配电箱等；在审查暖通空调方面，要关注通风系统、空调设备和管道布局等。

总的来说，施工图审查的内容非常广泛，需要综合考虑各个方面的因素。

其次，施工图审查的要求非常严格，需要符合国家相关的法律法规和标准规范。

在审查建筑结构时，需要符合《建筑抗震设计规范》等相关标准；在审查给排水方面，需要符合《建筑给水排水设计规范》等相关标准；在审查电气方面，需要符合《建筑电气设计规范》等相关标准；在审查暖通空调方面，需要符合《建筑暖通空调设计规范》等相关标准。

同时，施工图的绘制要清晰、准确，标注要规范、完整，符合相关的技术要求。

最后，施工图审查的流程一般包括初审、复审和终审。

初审是指初次审查施工图，主要是对施工图的完整性和合规性进行初步审查；复审是指在初审通过之后，对施工图的细节进行再次审查，确保施工图的质量和安全性；终审是指在施工前的最后一次审查，对施工图的各项内容进行最终确认，确保施工图的合格性。

整个审查流程需要各个环节的严格把控，确保施工图的质量和安全性。

综上所述，施工图审查标准是建筑工程中非常重要的一环，需要我们对其内容、要求和流程有清晰的认识和理解。

只有严格按照相关的法律法规和标准规范进行审查，才能确保工程的质量和安全。

希望各位建筑工程从业者能够重视施工图审查，做好每一个细节，确保工程的顺利进行和质量的保障。

工程施工图审查要点是什么一、总体布局方案审查1. 审查建筑总平面布局是否符合设计要求，建筑功能及使用要求是否合理布局；2. 审查建筑建筑高度、体量、方向、层数、空间布局等是否符合设计图纸；3. 审查建筑物的地面、地下建筑物的布局是否符合设计要求；4. 审查建筑与周边环境的关系是否协调，与相邻建筑的距离是否符合规范；5. 审查建筑结构的布局是否合理，是否满足强地震区地区构造抗力要求；6. 审查设备、管道、电气等管线布局是否符合设计图纸。

二、建筑结构审查1. 审查建筑结构设计是否符合相关规范标准，是否满足荷载要求；2. 审查结构材料、构件的选择是否合理，是否符合设计要求；3. 审查建筑结构整体稳定性、承载性是否满足设计要求；4. 审查结构节点和连接处的处理是否符合规范要求；5. 审查混凝土结构的配筋是否符合规范要求；6. 审查钢结构的连接焊接是否符合规范要求；7. 审查基础的设计是否满足地基承载要求。

三、建筑设备审查1. 审查建筑设备的选型是否符合设计要求，是否达到节能、环保要求；2. 审查管道、空调、通风等系统布局是否合理，设备连接是否符合规范；3. 审查设备的安装位置是否符合规范规定，设备与建筑结构的连接是否牢固；4. 审查电气设备的接线、配电方案是否满足用电要求，是否符合电气规范要求；5. 审查消防设备的布局是否符合消防要求，消防通道、疏散通道是否合理配置。

四、施工工艺审查1. 审查施工单位施工工艺和施工方法是否符合施工图纸要求；2. 审查施工工序和施工流程是否合理、安全、有效；3. 审查施工单位施工材料和施工设备是否符合标准，施工合同和要求；4. 审查施工单位的人员资质、施工证书是否齐全、合法；5. 审查施工单位施工现场的安全措施是否充分，施工现场卫生是否良好；6. 审查施工单位的施工进度计划和施工质量控制措施是否合理有效。

五、施工图纸审查1. 审查施工图纸的编制是否符合规范要求，是否完整、清晰；2. 审查施工图纸的工程量计算是否准确，材料规格、配筋、尺寸是否符合设计要求；3. 审查施工图纸的文字说明、符号标识是否清晰、统一；4. 审查施工图纸的图面比例是否准确，图面的形成是否规范；5. 审查施工图纸的版本控制、签章盖章、备案等程序是否合规。

施工图审查标准
施工图审查是建筑工程中非常重要的一环，它直接关系到工程的质量和安全。

因此，制定合理的施工图审查标准对于保障工程质量至关重要。

下面将从施工图审查的基本原则、内容要点和注意事项等方面进行详细介绍。

首先，施工图审查的基本原则包括合理性、科学性、规范性和实用性。

合理性是指施工图应符合工程设计要求，科学性是指施工图应符合工程技术规范，规范性是指施工图应符合国家相关标准，实用性是指施工图应具备实际施工操作性。

基于这些原则，施工图审查标准应当具备全面性、针对性、可操作性和实效性。

其次，施工图审查的内容要点主要包括结构设计、建筑设计、给排水设计、电气设计、暖通设计等方面。

在结构设计方面，需要审查结构的稳定性、承载力、抗震性等情况；在建筑设计方面，需要审查建筑的布局、立面、材料等情况；在给排水设计方面，需要审查给水、排水、消防水等系统的设计；在电气设计方面，需要审查供配电系统、照明系统、弱电系统等设计；在暖通设计方面，需要审查供暖系统、通风系统、空调系统等设计。

最后，施工图审查时需要注意的事项包括审查人员应具备相关资质和经验，审查应严格按照相关规定进行，审查意见应当具备合理性和可操作性，审查结果应当及时反馈给设计单位并进行整改跟踪。

此外，还需要重点关注施工图的合理性、可行性和安全性，确保施工图符合国家相关标准和规范要求。

综上所述，施工图审查标准是建筑工程中不可或缺的一部分，它直接关系到工程的质量和安全。

因此，制定合理的施工图审查标准对于保障工程质量至关重要。

希望各相关单位和人员能够严格按照施工图审查标准进行操作，确保工程质量和安全。

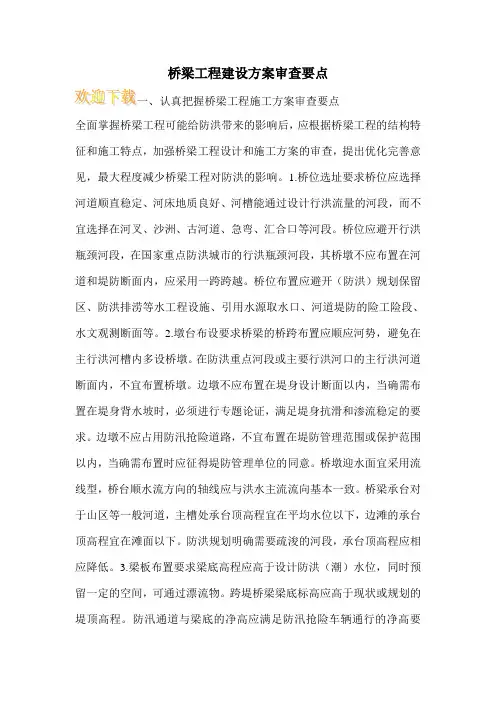

桥梁工程建设方案审查要点全面掌握桥梁工程可能给防洪带来的影响后，应根据桥梁工程的结构特征和施工特点，加强桥梁工程设计和施工方案的审查，提出优化完善意见，最大程度减少桥梁工程对防洪的影响。

1.桥位选址要求桥位应选择河道顺直稳定、河床地质良好、河槽能通过设计行洪流量的河段，而不宜选择在河叉、沙洲、古河道、急弯、汇合口等河段。

桥位应避开行洪瓶颈河段，在国家重点防洪城市的行洪瓶颈河段，其桥墩不应布置在河道和堤防断面内，应采用一跨跨越。

桥位布置应避开（防洪）规划保留区、防洪排涝等水工程设施、引用水源取水口、河道堤防的险工险段、水文观测断面等。

2.墩台布设要求桥梁的桥跨布置应顺应河势，避免在主行洪河槽内多设桥墩。

在防洪重点河段或主要行洪河口的主行洪河道断面内，不宜布置桥墩。

边墩不应布置在堤身设计断面以内，当确需布置在堤身背水坡时，必须进行专题论证，满足堤身抗滑和渗流稳定的要求。

边墩不应占用防汛抢险道路，不宜布置在堤防管理范围或保护范围以内，当确需布置时应征得堤防管理单位的同意。

桥墩迎水面宜采用流线型，桥台顺水流方向的轴线应与洪水主流流向基本一致。

桥梁承台对于山区等一般河道，主槽处承台顶高程宜在平均水位以下，边滩的承台顶高程宜在滩面以下。

防洪规划明确需要疏浚的河段，承台顶高程应相应降低。

3.梁板布置要求梁底高程应高于设计防洪（潮）水位，同时预留一定的空间，可通过漂流物。

跨堤桥梁梁底标高应高于现状或规划的堤顶高程。

防汛通道与梁底的净高应满足防汛抢险车辆通行的净高要求，确实不能满足净高要求时应在堤背坡设置防汛通道及上下堤的交通坡道。

桥面集中排水应避开堤身（岸），以免雨水排放造成堤身（岸）冲刷，影响堤防（岸）安全。

4.施工工期及方法要求桥梁基础工程施工不宜安排在汛期施工，以免河道行洪不畅。

邻堤防较近边墩的施工，应避免振动过大的施工方法，以免影响堤防安全。

施工围堰的设防标准及措施应满足所在河段设防标准，不影响泄洪安全。

桥梁工程中的施工图审查要点桥梁工程在现代社会中扮演着重要的角色，它们不仅仅是连接两个地点的通道，还承载着运输和交流的重任。

在桥梁工程的建设过程中，施工图审查是至关重要的环节，其目的是确保工程的质量和安全。

本文将从工程专家的角度来探讨桥梁工程中施工图审查的要点。

首先，施工图应符合相关法律法规和技术规范。

桥梁工程的设计和施工都必须遵守国家的法律法规和相关技术规范，这是保障工程质量和安全的基础。

施工图应该清晰准确地表达设计意图，包括结构尺寸、材料、施工工艺等方面的要求。

其次，施工图中应充分考虑桥梁的荷载特性和工况情况。

桥梁在使用过程中将承受不同的荷载，包括静态荷载、动态荷载、温度荷载等。

施工图应对这些荷载进行合理的分析和计算，确保桥梁在各种工况下都能够安全运行。

此外，施工图还应考虑桥梁的地震抗震性能，并符合相关抗震设计规范。

第三，施工图中应合理设计桥梁的支座和锚固设施。

桥梁的支座和锚固设施是确保桥梁稳定性和安全性的重要部分。

施工图应详细描述支座类型、位置和数量，并提供支座的承载能力和变形限值等技术要求。

锚固设施的设计应符合相关技术规范，确保其在工程中能够承受相应的荷载和变形。

此外，施工图中还应考虑桥梁的防水和防腐设计。

桥梁建设常常处于恶劣的环境中，如湿润、酸碱腐蚀等。

施工图应详细描述桥梁的防水层和防腐层的构造和材料要求，确保桥梁能够有效地抵御水分和腐蚀物质的侵蚀。

此外，在施工图审查过程中，还应特别关注桥梁的施工工艺和安全措施。

桥梁的施工过程中需要采用特定的工艺和方法，以确保施工的顺利进行和工程质量的控制。

施工图应详细描述桥梁的施工工艺流程、施工顺序和相应的安全措施。

特别需要注意的是，施工图中应包含足够的安全距离控制要求，以确保施工人员和设备的安全。

最后，施工图审查要重视细节和实际性。

桥梁工程的施工图应具体详细，清晰明了。

施工图应该包括桥梁的平面布置、剖面、节点连接等细节设计，体现结构的完整性和稳定性。

北京市市政基础设施工程施工图勘察文件审查要点精品文档北京市规划委员会发布二零零五年八月前言根据《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》（中华人民共和国建设部令第134号 2004年8月23日）、《关于实施“房屋建筑和市政基础设施工程施工图设计文件审查管理办法”有关问题的通知》（建质[2004] 203号 2004年11月23日）以及《关于转发建设部“房屋建筑和市政基础设施工程施工图设计文件审查管理办法”的通知》（市规发〔2004〕1499号 2004年11月29日）的要求，北京市勘察设计与测绘管理办公室组织部分从事施工图审查的专家编制完成《北京市市政基础设施工程施工图勘察文件审查要点》（以下简称“本要点”）。

在编制过程中，编制组认真总结了我市开展勘察文件审查的实践经验，广泛听取了施工图审查机构、部分勘察设计单位及北京市建筑工程施工图审查专家委员会委员的意见，经多次修改后形成了本要点。

本要点根据现行法律、法规和工程建设标准（含国家标准、行业标准和北京市地方标准）编写，以工程建设标准强制性条文（以下简称“强制性条文”）为根本依据，除将强制性条文作为必须审查的内容外，还从现行法律、法规和工程建设标准中摘录了部分与强制性条文关系密切、对安全和公众利益有较大影响的条款作为审查内容。

本要点根据市政基础设施工程勘察类型分四篇编写，第一篇：公路工程和城市桥涵、支挡结构施工图勘察文件审查要点；第二篇：室外管道工程施工图勘察文件审查要点；第三篇：城市道路、公路路基、路堤、路堑工程施工图勘察文件审查要点；第四篇：地下铁道、轨道交通工程施工图勘察文件审查要点。

由于市政基础设施项目类型繁多，施工图审查中如遇到本要点未涉及的情况，在保证质量的前提下应根据实际情况进行处理。

工程勘察注重数据的真实性和可靠性、地区经验及工程师的综合判断。

勘察文件审查的主要对象限于详勘阶段的岩土工程勘察报告，并不涵盖工程勘察的全部内容。
