判断智能手机电路场效应管的好坏
判断智能手机电路中场效应管的好坏，可以采用以下步骤：
1. 外观检查：检查场效应管的封装是否有损坏，标识是否清晰。
2. 极性检查：使用万用表检查场效应管的三个电极（栅极、源极和漏极），以确认其极性。
3. 性能检测：将万用表调至合适的电阻档，对场效应管的三个管脚两两进行测量。
如果测量结果显示两个管脚之间存在阻值，则说明场效应管正常工作。
4. 温升检测：通过红外测温仪或热电偶测量仪测量场效应管的表面温升，以判断其工作状态。
如果温升过高，则可能是由于电流过大或散热不良引起的。
5. 电路连接检测：检查场效应管是否与其他元件正常连接，无短路或断路现象。
6. 故障分析：如果场效应管损坏，可能出现开路、击穿或性能变差等问题。
具体表现为丧失其在电路中的作用、工作点电压变化或整机电流增加等。
通过以上步骤，可以初步判断智能手机电路中场效应管的好坏。
如果仍有问题，建议寻求专业技术人员的帮助。

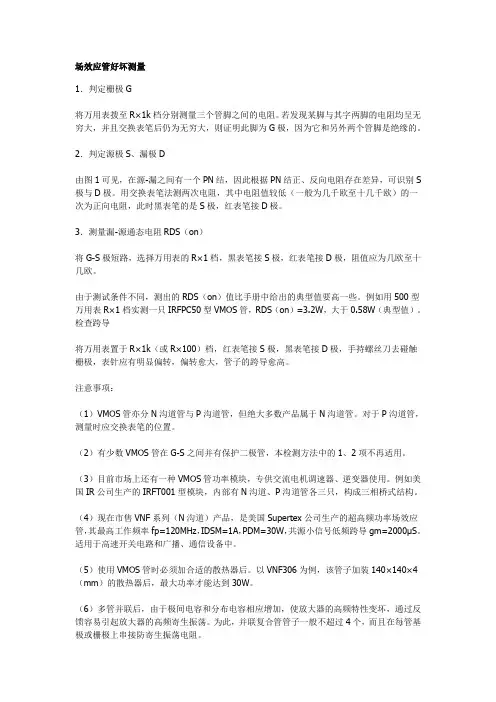

场效应管好坏测量1．判定栅极G将万用表拨至R×1k档分别测量三个管脚之间的电阻。
若发现某脚与其字两脚的电阻均呈无穷大，并且交换表笔后仍为无穷大，则证明此脚为G极，因为它和另外两个管脚是绝缘的。
2．判定源极S、漏极D由图1可见，在源-漏之间有一个PN结，因此根据PN结正、反向电阻存在差异，可识别S 极与D极。
用交换表笔法测两次电阻，其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。
3．测量漏-源通态电阻RDS（on）将G-S极短路，选择万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。
由于测试条件不同，测出的RDS（on）值比手册中给出的典型值要高一些。
例如用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典型值）。
检查跨导将万用表置于R×1k（或R×100）档，红表笔接S极，黑表笔接D极，手持螺丝刀去碰触栅极，表针应有明显偏转，偏转愈大，管子的跨导愈高。
注意事项：（1）VMOS管亦分N沟道管与P沟道管，但绝大多数产品属于N沟道管。
对于P沟道管，测量时应交换表笔的位置。
（2）有少数VMOS管在G-S之间并有保护二极管，本检测方法中的1、2项不再适用。
（3）目前市场上还有一种VMOS管功率模块，专供交流电机调速器、逆变器使用。
例如美国IR公司生产的IRFT001型模块，内部有N沟道、P沟道管各三只，构成三相桥式结构。
（4）现在市售VNF系列（N沟道）产品，是美国Supertex公司生产的超高频功率场效应管，其最高工作频率fp=120MHz，IDSM=1A，PDM=30W，共源小信号低频跨导gm=2000μS。
适用于高速开关电路和广播、通信设备中。
（5）使用VMOS管时必须加合适的散热器后。
以VNF306为例，该管子加装140×140×4（mm）的散热器后，最大功率才能达到30W。
实验三功率场效应晶体管(MOSFET)特性与驱动电路研究一．实验目的：1．熟悉MOSFET主要参数的测量方法2．掌握MOSEET对驱动电路的要求3．掌握一个实用驱动电路的工作原理与调试方法二．实验内容1．MOSFET主要参数：开启阀值电压V GS(th),跨导g FS,导通电阻R ds输出特性I D=f（Vsd）等的测试2．驱动电路的输入,输出延时时间测试.3．电阻与电阻、电感性质载时，MOSFET开关特性测试4．有与没有反偏压时的开关过程比较5．栅-源漏电流测试三．实验设备和仪器1．MCL-07电力电子实验箱中的MOSFET与PWM波形发生器部分2．双踪示波器（自配）3．毫安表4．电流表5．电压表4、实验线路见图2—2五．实验方法1．MOSFET主要参数测试（1）开启阀值电压V GS(th)测试开启阀值电压简称开启电压，是指器件流过一定量的漏极电流时（通常取漏极电流I D=1mA)的最小栅源电压。
在主回路的“1”端与MOS 管的“25”端之间串入毫安表，测量漏极电流I D ，将主回路的“3”与“4”端分别与MOS 管的“24”与“23”相连，再在“24”与“23”端间接入电压表, 测量MOS 管的栅源电压Vgs ，并将主回路电位器RP 左旋到底，使Vgs=0。
将电位器RP 逐渐向右旋转，边旋转边监视毫安表的读数，当漏极电流I D =1mA 时的栅源电压值即为开启阀值电压V GS （th ）。
读取6—7组I D 、Vgs ，其中I D =1mA 必测，填入表2—6。
（2）跨导g FS 测试双极型晶体管（GTR ）通常用h FE （β）表示其增益，功率MOSFET 器件以跨导g FS表示其增益。
跨导的定义为漏极电流的小变化与相应的栅源电压小变化量之比，即g FS =△I D /△V GS 。
典型的跨导额定值是在1/2额定漏极电流和V DS =15V 下测得，受条件限制，实验中只能测到1/5额定漏极电流值。
MOSFET功率场效应管1. 介绍MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常见的半导体器件，广泛应用于电子电路中。
其中，功率场效应管（Power MOSFET）是一种用于功率放大和开关控制的MOSFET。
功率场效应管具有许多优点，如高频特性好、开关速度快、体积小、功耗低等。
它在各种电子设备中被广泛使用，例如电源逆变器、电机驱动器、音频放大器等。
本文将详细介绍MOSFET功率场效应管的原理、结构、特性以及应用领域。
2. 原理功率场效应管是一种三端器件，由栅极（G）、漏极（D）和源极（S）组成。
其工作原理基于栅极电压对漏源电流的控制。
当栅极与源极之间施加正向电压时，形成一个电场，使得漏源之间形成一个导电通道，从而允许电流流过。
这种工作状态称为开通（On）状态，功率场效应管具有较低的导通电阻。
当栅极与源极之间施加负向电压时，电场使得导电通道关闭，从而阻止电流流过。
这种工作状态称为截止（Off）状态，功率场效应管具有较高的绝缘电阻。
通过调节栅极电压，可以精确控制功率场效应管的导通和截止状态，从而实现电路的开关控制和信号放大。
3. 结构MOSFET功率场效应管的结构主要包括栅极、漏极、源极和衬底。
其中，栅极与源极之间的绝缘层通常由二氧化硅（SiO2）构成。
栅极位于绝缘层上方，通过栅极电压调节导电通道的形成。
漏极和源极位于绝缘层下方，通过导电通道连接。
MOSFET功率场效应管的结构可以分为N沟道型（N-Channel）和P沟道型（P-Channel）两种。
N沟道型中，导电通道为N型，而P沟道型中，导电通道为P型。
4. 特性4.1 导通电阻功率场效应管的导通电阻是衡量其导通能力的重要指标。
导通电阻越小，功率场效应管的导通能力越强。
导通电阻主要由导电通道的电阻和接触电阻组成。
导电通道的电阻与通道长度和宽度有关，而接触电阻与导电通道与漏源金属接触的质量有关。
