Chromeleon(变色龙)使用方法

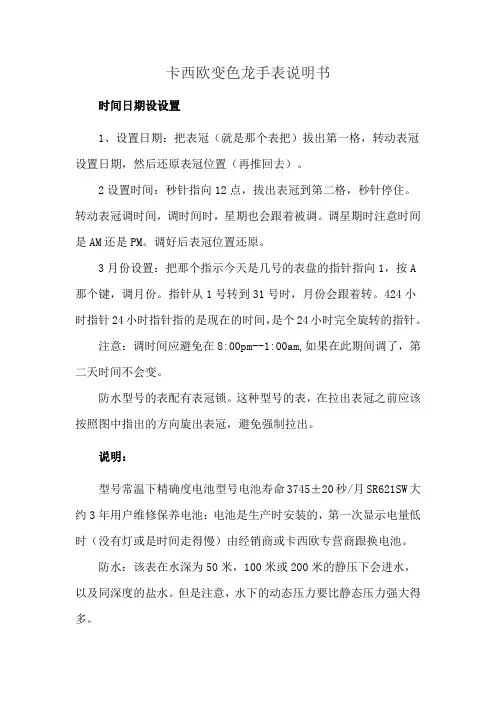

卡西欧变色龙手表说明书
时间日期设设置
1、设置日期：把表冠（就是那个表把）拔出第一格，转动表冠设置日期，然后还原表冠位置（再推回去）。

2设置时间：秒针指向12点，拔出表冠到第二格，秒针停住。

转动表冠调时间，调时间时，星期也会跟着被调。

调星期时注意时间是AM还是PM。

调好后表冠位置还原。

3月份设置：把那个指示今天是几号的表盘的指针指向1，按A 那个键，调月份。

指针从1号转到31号时，月份会跟着转。

424小时指针24小时指针指的是现在的时间，是个24小时完全旋转的指针。

注意：调时间应避免在8:00pm--1:00am,如果在此期间调了，第二天时间不会变。

防水型号的表配有表冠锁。

这种型号的表，在拉出表冠之前应该按照图中指出的方向旋出表冠，避免强制拉出。

说明：
型号常温下精确度电池型号电池寿命3745±20秒/月SR621SW大约3年用户维修保养电池：电池是生产时安装的，第一次显示电量低时（没有灯或是时间走得慢）由经销商或卡西欧专营商跟换电池。

防水：该表在水深为50米，100米或200米的静压下会进水，以及同深度的盐水。

但是注意，水下的动态压力要比静态压力强大得多。

U-3000液相色谱使用手册之三Chromeleon 中文版U-3000样品表的建立2012.TMO戴安产品培训中心.★服务热线：800-810-5118, 400-650-5118★客服邮箱：★市场培训：0(电话) 0 (传真)(邮箱)目录说明 (3)一．色谱仪器控制区(Console) (4)二．建立一个仪器方法 (5)1．采集时间和采集通道设置 (5)2．LPG-3400SD泵常规设置 (6)3．泵流速梯度的设定 (6)4．WPS-3000自动进样器的常规设置 (7)5．进样模式 (8)6．TCC-3100柱温箱常规设置 (10)7．UV(DAD-3000RS)紫外二极管阵列检测器通道设定 (12)8．新建立仪器方法的预览与修改 (13)9．保存新建并修改过的仪器方法 (15)三．创建一个处理方法 (16) (18)202021 4．输入待测样品个数225. 输入每个待测样品进样次数 (22)6．设置自动进样器开始位置 (22)7．输入待测样品进样体积 (22)8．建好待测样品表 (23)9．为新建序列指定所用方法和报告 (23)10．保存新建序列表 (23)六、修改样品序列表 (25)1. 修改样品名称 (25)2．修改样品类型 (25)3．修改样品瓶位置 (27)4．修改进样体积 (27)5．选择所用仪器方法 (27)6．选择所用处理方法 (28)7．状态 (28)8．样品重量 (28)9．稀释因子 (28)10．内标量 (28)11．保存经修改后的样品序列表 (28)说明利用液相色谱来分析一批样品，一般需要五个文件来完成。

1、需要一个控制面板（e panel）控制面板是实验人员通过计算机与仪器交流的直接界面。

而且在通讯连接正常时，仪器的所有参数都在面板上反应并被记录。

2、需要一个仪器方法(Instrument Method)规定测定这些样品时所用到的系统的条件：比如泵的流速，压力上下限；自动进样器/手动进样阀的进样持续时间；检测器波长；柱温箱的温度；测每个样品需要的时间等等。

Chromeleon色谱工作站操作指南戴安中国有限公司技术服务中心2003.2注意：以下操作步骤以ICS-1500，手动进样为例。

“”为单击鼠标左键；“”为双击鼠标左键；“”为单击鼠标右键。

* 建立控制面板1. 从“开始”处依次选择Programs, Chromeleon和Chromeleon；2. 点击计算机代码，双击与实际情况一致的控制面板；3. 确认各模块的“Connected”图标均为绿色后，设置淋洗液的液位开泵，设定流速；5. 点击兰色圆形图标（Acquisition On/Off）；6. 进入Pump_ECD – ECD_1；7. 设置电导池和柱温箱的温度，选择抑制器类型， 输入淋洗液浓度，点击“确定”开始采集基线。

* 设定运行程序1. 依次点击File和New，选择Program File；2. 点击“下一步”；3. 设置高/低压极限和流速，点击“下一步”；4. 设置手动进样，进样时间为60秒；5. 将Acquisition t ime调整至0～15分钟，点击“下一步”；6. 设置电导池和柱温箱的温度，选择抑制器类型， 输入淋洗液浓度，点击“下一步”；7. 点击“下一步”；8. 选择“Review the program in a new window”，点击“完成”；注意：绿色字体为注释信息，不起作用。

10. 存盘退出（推荐存入独立的“program”子目录中）。

* 建立方法文件1.依次点击File和New，选择Method File；2. 依次点击File和Save as，存盘退出（推荐存入独立的“method”子目录中）。

* 建立样品表1.依次点击File和New，选择Sequence(using Wizard)；2.点击“下一步”（连续四次）；3. 选择正确的程序文件，点击“Open”；4.选择正确的方法文件，点击“Open”；5. 选择正确的报告文件，点击“Open”；6. 存盘退出；5.修改标准点的名称、类型和数量。

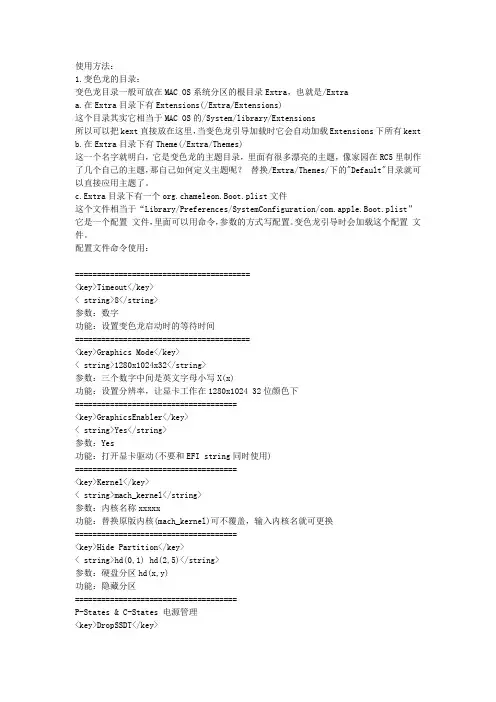

使用方法：1.变色龙的目录：变色龙目录一般可放在MAC OS系统分区的根目录Extra，也就是/Extraa.在Extra目录下有Extensions(/Extra/Extensions)这个目录其实它相当于MAC OS的/System/library/Extensions所以可以把kext直接放在这里，当变色龙引导加载时它会自动加载Extensions下所有kext b.在Extra目录下有Theme(/Extra/Themes)这一个名字就明白，它是变色龙的主题目录，里面有很多漂亮的主题，像家园在RC5里制作了几个自己的主题，那自己如何定义主题呢？替换/Extra/Themes/下的"Default"目录就可以直接应用主题了。

c.Extra目录下有一个org.chameleon.Boot.plist文件这个文件相当于“Library/Preferences/SystemConfiguration/com.apple.Boot.plist”它是一个配置文件，里面可以用命令，参数的方式写配置。

变色龙引导时会加载这个配置文件。

配置文件命令使用：========================================<key>Timeout</key>< string>8</string>参数：数字功能：设置变色龙启动时的等待时间========================================<key>Graphics Mode</key>< string>1280x1024x32</string>参数：三个数字中间是英文字母小写X(x)功能：设置分辨率，让显卡工作在1280x1024 32位颜色下=====================================<key>GraphicsEnabler</key>< string>Yes</string>参数：Yes功能：打开显卡驱动(不要和EFI string同时使用)=====================================<key>Kernel</key>< string>mach_kernel</string>参数：内核名称xxxxx功能：替换原版内核(mach_kernel)可不覆盖，输入内核名就可更换=====================================<key>Hide Partition</key>< string>hd(0,1) hd(2,5)</string>参数：硬盘分区hd(x,y)功能：隐藏分区=====================================P-States & C-States 电源管理<key>DropSSDT</key>< string>Yes</string>参数：yes功能：跳过SSDT表到的ACPI表=====================================<key>GeneratePStates</key>< string>Yes</string>参数：yes功能：自动打开处理器电源性能状态======================================<key>GenerateCStates</key>< string>Yes</string>参数：yes功能：自动打开处理器空闲休眠状态========================================<key>Instant Menu</key>< string>Yes</string>参数：yes功能：直接进入显示选择分区界面===============================<key>Hide Partition</key>< string>hd(0,1) hd(2,5)</string>参数：hd(x,y)x为硬盘序列，y为分区序列1,2,3,4为主分区，5以上为逻辑分区功能：隐藏不想显示的磁盘===============================<key>PciRoot</key>< string>1</string>参数:1,……功能:PCEIF地址，默认是零，当然你还可以设置为任意数================================<key>EthernetBuiltIn</key>< string>yes</string>参数：yes功能：扫描PCI接口的网卡================================<key>ForceHPET</key>< string>yes</string>参数：yes功能：打开主板的HPET功能，即使你的主板不支持也可=================================<key>Boot Banner</key>< string>yes</string>参数：yes，no功能：打开启动时图形界面的Logo (默认是打开的).===========================================<key>Legacy Logo</key>< string>yes</string>参数：yes， no功能：打开启动苹果界面时苹果logo的新界面格式，老的是灰色的苹果，新的是立体的 (默认是关闭的).=====================================<key>USBBusFix</key>< string>yes</string>参数：yes功能：打开EHCI和UHCI修复功能（默认是关闭的)=======================================<key>EHCIacquire</key>< string>yes</string>参数：yes功能：打开EHC修复功能（默认是关闭的)========================================<key>UHCIreset</key>< string>yes</string>参数：yes功能：打开UHCI修复功能（默认是关闭的)=========================================<key>Wake</key>< string>no</string>参数：no功能：关闭休眠后唤醒(默认是打开的)=========================================<key>WakeImage</key>< string><file></string>参数：<file>文件路径功能：休眠文件路径（默认是： /private/var/vm/sleepimage)===========================================< key>DropSSDT</key>< string>Yes</string>参数：Yes功能：跳过SSDT 表页指到 ACPI 表===========================================<key>DSDT</key>< string><file></string>参数：<file>文件路径功能：使用DSDT.aml文件路径（默认是 /DSDT.aml 或 /Extra/DSDT.aml)===========================================< key>SMBIOSdefaults</key>< string>no</string>参数：no功能：不使用SMBIOS的默认值，如果/Extra/smbios.plist不存在，则使用苹果默认==================================================<key>Scan Single Drive</key>< string>yes</string>参数：yes功能：只扫描引导CD驱动盘，以AHCI模式==================================================<key>Scan Single Drive</key>< string>yes</string>参数：yes功能：只扫描引导CD驱动盘，以AHCI模式==================================================<key>Rescan</key>< string>yes</string>参数：yes功能：打开CD-ROM重新扫描==================================================<key>Rescan Prompt</key>< string>yes</string>参数：yes功能：打开重新扫描提示，提示是不是重新扫描CD-ROM==================================================< key>VideoROM</key>< string><file></string>参数：<file>路径功能：使用替代显卡ROM镜像(默认路径为 /NVIDIA.ROM)===================================================< key>VBIOS</key>< string>Yes</string>参数：Yes|No功能：注入VBIOS到设备中去===================================================<key>VBIOS</key>< string><file></string>参数：<file>路径功能：使用替代的smbios.plist 文件（默认是/smbios.plist 或/Extra/smbios.plist或第一块硬盘，主引导分区下(0,0)/Extra/smbios.plist)===================================================< key>GUI</key>< string>No</string>参数：no功能：不显示启动界面的图形界面====================================================<key>UseKernelCache</key>< string>Yes</string>参数：Yes|No功能：默认为NO，使用自己的内核和缓存，忽略E/E目录和S/L/E目录下的Extensions.mkext ====================================================< key>arch</key>< string>i386</string>参数：i386,x64功能：运行在32位模式下====================================================<key>EnableC2State</key>< string>i386</string>< key>EnableC3State</key>< string>i386</string>< key>EnableC4State</key>< string>i386</string>参数:yes功能:EnableC2State=Yes 启用特定的处理器电源状态，C2EnableC3State=Yes 启用特定的处理器电源状态，C3EnableC4State=Yes 启用特定的处理器电源状态，C4=====================================================< key>AtiConfig</key>< string><cardcfg></string>参数:<cardcfg>功能:使用不同的卡配置，例如：<key>AtiConfig</key>< string>Megalodon</string>=====================================================< key>AtiPorts</key>< string><value></string>参数:<value>功能:指定ATI显卡的端口数，例如：<key>AtiPorts</key>< string>2</string>=====================================================< key>UseAtiROM</key>< string>Yes</string>参数:Yes|No功能:使用ATI显卡ROM镜像，路径：/Extra/<vendorid>_<devid>.rom=====================================================< key>UseNvidiaROM</key>< string>Yes</string>参数:Yes|No功能:使用Nvidia显卡ROM镜像，路径：/Extra/<vendorid>_<devid>.rom=====================================================二、启动参数在引导MAC OS 前，输入参数可以以想要的方式引导，相当于MAC OS的键盘按键引导方式-f This forces rebuilding of extensions cache - f 重建缓存-s Boots into a single user command line mode - S 单用户模式-v Verbose, boots in text mode showing all debug info and errors 字符模式显示所有调试信息和错误-x Boots into safe mode - X 安全模式cpus=1 处理器工作核心-legacy 让OS运行在X32位模式下platform=X86PC 如果不能正常启动可选择这个platform=ACPI 另一种选择，如果不能正常启动输入方法，见图：三、热键：F5 重新扫描驱动器F10 重新扫描所有显示器和驱动器TAB键显示键盘序列（非GUI方式）或来回切换。

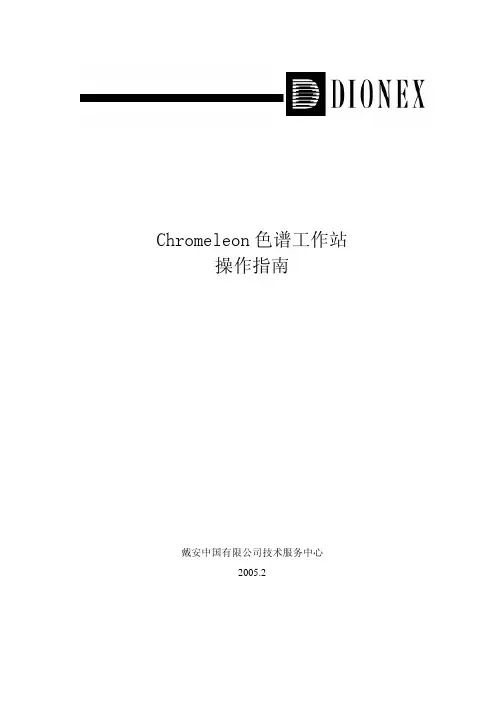

Chromeleon色谱工作站操作指南戴安中国有限公司技术服务中心2005.2注意：以下操作步骤以阴离子分析，手动进样为例。

“”为单击鼠标左键；“”为双击鼠标左键；“”为单击鼠标右键。

* 建立控制面板1. 从“开始”处依次选择Programs, Chromeleon和Chromeleon；2. 点击计算机代码，双击与实际情况一致的控制面板；3. 确认各模块的“Connected”图标均为绿色后，设置淋洗液的液位开泵，设定流速、淋洗液浓度；注意：如果操作条件固定（不进行排气泡、更换系统等操作），开/关机分别点击Startup和Shutdown即可。

5. 点击兰色圆形图标（Acquisition On/Off）；6. 进入Pump_ECD – ECD_1；7. 设置电导池和柱温箱的温度，选择抑制器类型， 输入淋洗液浓度，点击“确定”开始采集基线。

* 设定运行程序1. 依次点击File和New，选择Program File；2. 点击“下一步”；3. 设置低/高压极限（200~3000psi）和流速，点击“下一步”；4-1.等浓度淋洗时,直接在“Start”处输入浓度，点击“下一步”；4-2. 梯度淋洗时,选择“Multi-Step Gradient”，点击“下一步”；4-3. 根据分析方法，在“Concentration”处输入起始浓度，点击键盘的“↓”，选择“是（Y）”；。

注意：Curve下必须键入1-9之间的数值（推荐值：5）。

5. 设置手动进样，进样时间为60秒；6. 将Acquisition t ime调整至0～15分钟，点击“下一步”；7. 设置电导池和柱温箱的温度，选择抑制器类型， 输入淋洗液浓度，点击“下一步”；8. 点击“下一步”；9. 选择“Review the program in a new window”，点击“完成”；10. 将引号中的内容修改为中文（例如：请进样）；注意：绿色字体为注释信息，不起作用。

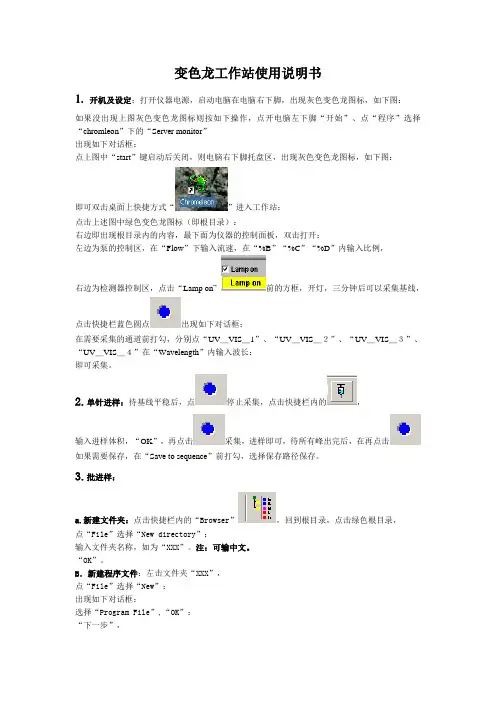

变色龙工作站使用说明书1. 开机及设定：打开仪器电源，启动电脑在电脑右下脚，出现灰色变色龙图标，如下图：如果没出现上图灰色变色龙图标则按如下操作，点开电脑左下脚“开始”、点“程序”选择“chromleon”下的“Server monitor”出现如下对话框：点上图中“start”键启动后关闭，则电脑右下脚托盘区，出现灰色变色龙图标，如下图：即可双击桌面上快捷方式“”进入工作站：点击上述图中绿色变色龙图标（即根目录）：右边即出现根目录内的内容，最下面为仪器的控制面板，双击打开：左边为泵的控制区，在“Flow”下输入流速，在“%B”“%C”“%D”内输入比例，右边为检测器控制区，点击“Lamp on”前的方框，开灯，三分钟后可以采集基线，点击快捷栏蓝色圆点出现如下对话框：在需要采集的通道前打勾，分别点“UV＿VIS＿1”、“UV＿VIS＿２”、“UV＿VIS＿３”、“UV＿VIS＿４”在“Wavelength”内输入波长：即可采集。

2.单针进样：待基线平稳后，点停止采集，点击快捷栏内的，输入进样体积，“OK”，再点击采集，进样即可，待所有峰出完后，在再点击如果需要保存，在“Save to sequence”前打勾，选择保存路径保存。

3.批进样：a.新建文件夹：点击快捷栏内的“Browser”，回到根目录，点击绿色根目录，点“File”选择“New directory”：输入文件夹名称，如为“XXX”。

注：可输中文。

“OK”。

B．新建程序文件：左击文件夹“XXX”，点“File”选择“New”：出现如下对话框：选择“Program File”,“OK”：“下一步”，分别输入A、B、C、D的比例和总的流速。

“下一步”，设定采集时间和所需采集的信号通道，“下一步”，输入波长，“下一步”，“下一步”，分别输入波长，直至：下一步，完成：在此可以更改各项参数，然后点右键，选择“Check”，确定，后点快捷键保存：选择路径“XXX”，输入名称，如：“XXX”保存后关闭，C．建方法文件：左击文件夹“XXX”，点“File”选择“New”：出现如下对话框：选择“Method File”,“OK”，点“File”，点“Save As”：出现如下对话框：选择路径“XXX”，输入名称，如：“XXX”保存后关闭，D．建进样序列：左击文件夹“XXX”，点“File”选择“New”：出现如下对话框：选择“Sequence (using wizard)”,“OK”，下一步，下一步，未知样品设定，如果没有未知样品如下图，选择“No unknows”然后只能“下一步”，有则选“Use template（用模板）”，在“Template for Sample Name：”下输入样品名，如“测试”，后缀进样序号“＃n”、样品位置“＃p”、每个样品重复进样次数“＃r”，以下依次是“样品数量”、“每个样品进样次数”、“开始位置”、“进样体积”，点“Apply”，下一步，标准样品设定同未知样品，下一步，由上至下点击“Browse...”:找到文件夹，双击，如“XXX”，如下：选择程序文件，如“XXX”，“Open”，下一个“Browse...”,选择方法文件，如“XXX”，“Open”，下一步，在“Seqence Name”下输入名称如“测试”，点“Browse...”选择保存路径。

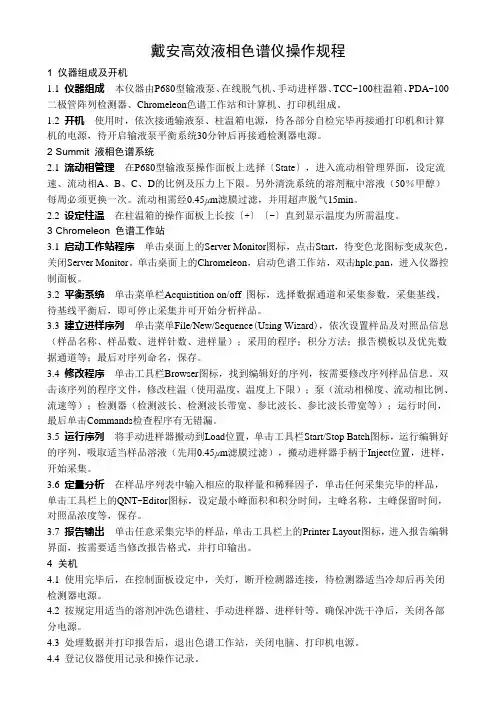

戴安高效液相色谱仪操作规程1 仪器组成及开机1.1 仪器组成本仪器由P680型输液泵、在线脱气机、手动进样器、TCC-100柱温箱、PDA-100二极管阵列检测器、Chromeleon色谱工作站和计算机、打印机组成。

1.2开机使用时，依次接通输液泵、柱温箱电源，待各部分自检完毕再接通打印机和计算机的电源，待开启输液泵平衡系统30分钟后再接通检测器电源。

2 Summit 液相色谱系统2.1 流动相管理在P680型输液泵操作面板上选择〔State〕，进入流动相管理界面，设定流速、流动相A、B、C、D的比例及压力上下限。

另外清洗系统的溶剂瓶中溶液（50％甲醇）每周必须更换一次。

流动相需经0.45µm滤膜过滤，并用超声脱气15min。

2.2 设定柱温在柱温箱的操作面板上长按〔+〕〔-〕直到显示温度为所需温度。

3 Chromeleon色谱工作站3.1 启动工作站程序单击桌面上的Server Monitor图标，点击Start，待变色龙图标变成灰色，关闭Server Monitor。

单击桌面上的Chromeleon，启动色谱工作站，双击hplc.pan，进入仪器控制面板。

3.2 平衡系统单击菜单栏Acquistition on/off 图标，选择数据通道和采集参数，采集基线，待基线平衡后，即可停止采集并可开始分析样品。

3.3 建立进样序列单击菜单File/New/Sequence(Using Wizard)，依次设置样品及对照品信息（样品名称、样品数、进样针数、进样量）；采用的程序；积分方法；报告模板以及优先数据通道等；最后对序列命名，保存。

3.4 修改程序单击工具栏Browser图标，找到编辑好的序列，按需要修改序列样品信息。

双击该序列的程序文件，修改柱温（使用温度，温度上下限）；泵（流动相梯度、流动相比例、流速等）；检测器（检测波长、检测波长带宽、参比波长、参比波长带宽等）；运行时间，最后单击Commands检查程序有无错漏。

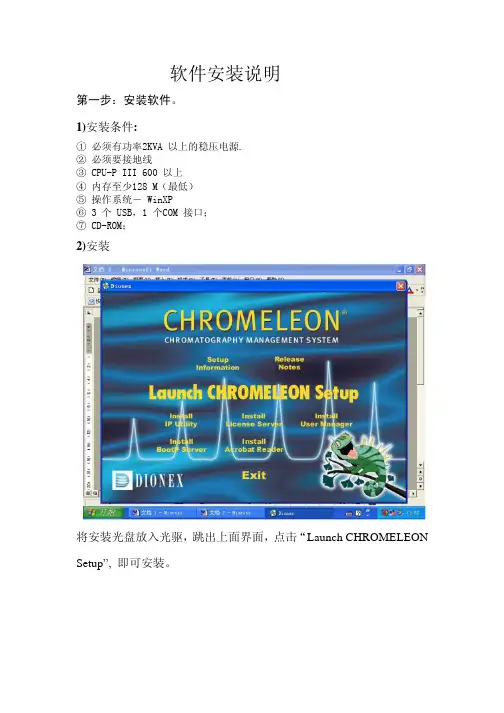

软件安装说明第一步：安装软件。

1)安装条件:① 必须有功率2KVA 以上的稳压电源.② 必须要接地线③ CPU-P III 600 以上④ 内存至少128 M（最低）⑤ 操作系统－ WinXP⑥ 3 个 USB，1 个COM 接口；⑦ CD-ROM；2)安装将安装光盘放入光驱，跳出上面界面，点击“Launch CHROMELEON Setup”, 即可安装。

按提示完成安装，最好将软件放在非系统盘的分区上。

如上图E：/chromel。

点确认。

继续按提示完成后面各项步骤，其中不需要改动任何设置。

软件安装完成后，关闭计算机。

重新启动。

删除安装软件E：/chromel/Bin目录下一文件cmserver（约80KB ）第二步：连接仪器各信号线，打开仪器电源。

将仪器后边的各个信息线（USB 接口、网线、com 口等）接在电脑后面板的接口上。

注意:因为检测器需向电脑传输的数据量较大，所以一定不要将检测器的数据线接到泵上，再由泵上的USB 线接到电脑上。

而是要直接接到电脑上.接好各信号线后,打开仪器各部分电源。

按电脑提示安装新硬件驱动程序。

将控制仪器用的密码狗（dongle）也插在电脑后面板的USB 接口上。

按电脑提示安装新硬件驱动程序。

第三步：启动服务监视器。

然后重新打开电脑。

如下图，双击电脑右下角的变色龙软件的服务监视器（Chromeleon server monitor）将跳出如下图所示界面：鼠标左键单击“start”，激活监视器，方能 进行以后的各项操作(包括以后用软件控制仪器也需要先激活监视 器)。

如下图：“start”将变虚，表明监视器已经启动。

第四步：软件中的硬件设置。

1) 进入界面如下图，从电脑的“程序”中打开软件的服备配置器。

即用鼠标左键单击“server configuration”将跳出如下窗口：2）进入仪器根目录左上方为本台电脑的名字，即根目录“USER-ED1WD82ES4”，点击 一下“+”号，将根目录下的文件或文件夹展开。
