泡沫罐说明书精编 Document number：WTT-LKK-GBB-08921-EIGG-229861.概述ZPS系列闭式泡沫－水喷淋联用自动灭火装置（以下简称装置）是一种灭火效能高，应用范围广的固定式灭火设备。
适用于可安装水喷淋保护系统的有可燃液体存在的建筑物和构筑物内，如：危险品仓库、车库、飞机库、停车场、化工厂、锅炉房、石化企业、冶金企业等。
另外，对常见物质的A类火灾，以及橡胶、塑料、合成纤维等物质的火灾也有很好的扑灭效果。
本装置使用水成膜类泡沫液（以下简称泡沫液）。
产品执行标准GB 20031－2005《泡沫灭火系统及部件通用技术条件》装置型号及含意型号： Z PS 32 / □如：常用规格有：ZPS32/、ZPS32/1、ZPS32/、ZPS32/2、ZPS32/3。
2.结构特征与工作原理装置组成本装置主要由泡沫液储罐、泡沫比例混合器、压力泄放阀、泡沫液控制阀、湿式报警阀、水流指示器（选用件）、闭式洒水喷头（选用件）和管道及配件组成。
结构特征本装置是由湿式自动喷水灭火系统和压力式（胶囊）泡沫比例混合装置，通过自动控制阀压力泄放阀、泡沫液控制阀组合而成。
其中主管道与泡沫罐连接的供水管路、泡沫液控制阀的控制管路及连接压力泄放阀的报警泄压管路，均装有控制阀门（手动），便于对各部件的维修和保养。
亦可切断泡沫液供给管路使湿式系统独立使用。
工作原理（见图一）2.3.1工作原理系统保护区域内的环境温度由于火灾而升高，达到闭式洒水喷头（9）动作温度而使喷头开启喷水，水流指示器（12）动作，湿式报警阀（20）开启，压力水通过报警截止阀（24）、经延迟器（42），进入报警泄压管路（21），水力警铃（23）开始报警，压力开关（41）动作，启动消防水泵，向系统管网加压供水。
同时，压力水经过压力泄放阀的供水阀（35），打开压力泄放阀（36），使控制管路（37）中的压力水泄压，泡沫液控制阀（14）自动开启。
泡沫罐说明书-CAL-FENGHAI.-(YICAI)-Company One11.概述ZPS系列闭式泡沫－水喷淋联用自动灭火装置（以下简称装置）是一种灭火效能高，应用范围广的固定式灭火设备。
适用于可安装水喷淋保护系统的有可燃液体存在的建筑物和构筑物内，如：危险品仓库、车库、飞机库、停车场、化工厂、锅炉房、石化企业、冶金企业等。
另外，对常见物质的A类火灾，以及橡胶、塑料、合成纤维等物质的火灾也有很好的扑灭效果。
本装置使用水成膜类泡沫液（以下简称泡沫液）。
产品执行标准GB 20031－2005《泡沫灭火系统及部件通用技术条件》装置型号及含意型号： Z PS 32 / □如：ZPS32/1常用规格有：ZPS32/、ZPS32/1、ZPS32/、ZPS32/2、ZPS32/3。
2.结构特征与工作原理装置组成本装置主要由泡沫液储罐、泡沫比例混合器、压力泄放阀、泡沫液控制阀、湿式报警阀、水流指示器（选用件）、闭式洒水喷头（选用件）和管道及配件组成。
结构特征本装置是由湿式自动喷水灭火系统和压力式（胶囊）泡沫比例混合装置，通过自动控制阀压力泄放阀、泡沫液控制阀组合而成。
其中主管道与泡沫罐连接的供水管路、泡沫液控制阀的控制管路及连接压力泄放阀的报警泄压管路，均装有控制阀门（手动），便于对各部件的维修和保养。
亦可切断泡沫液供给管路使湿式系统独立使用。
工作原理（见图一）2.3.1工作原理系统保护区域内的环境温度由于火灾而升高，达到闭式洒水喷头（9）动作温度而使喷头开启喷水，水流指示器（12）动作，湿式报警阀（20）开启，压力水通过报警截止阀（24）、经延迟器（42），进入报警泄压管路（21），水力警铃（23）开始报警，压力开关（41）动作，启动消防水泵，向系统管网加压供水。
同时，压力水经过压力泄放阀的供水阀（35），打开压力泄放阀（36），使1控制管路（37）中的压力水泄压，泡沫液控制阀（14）自动开启。
带胶囊的泡沫罐（4）由于来自泡沫罐供水管路（34）的压力水挤压，使囊内泡沫液经泡沫液控制阀（14）和从主管路（22）进入泡沫比例混合器（19）的水混合，形成泡沫混合液，经由开启的洒水喷头（9）喷出，进行灭火。

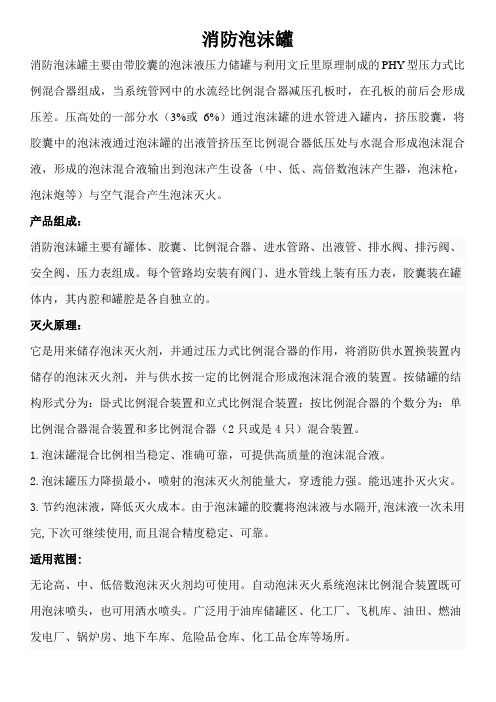

消防泡沫罐
消防泡沫罐主要由带胶囊的泡沫液压力储罐与利用文丘里原理制成的PHY型压力式比例混合器组成，当系统管网中的水流经比例混合器减压孔板时，在孔板的前后会形成压差。
压高处的一部分水（3%或6%）通过泡沫罐的进水管进入罐内，挤压胶囊，将胶囊中的泡沫液通过泡沫罐的出液管挤压至比例混合器低压处与水混合形成泡沫混合液，形成的泡沫混合液输出到泡沫产生设备（中、低、高倍数泡沫产生器，泡沫枪，泡沫炮等）与空气混合产生泡沫灭火。
产品组成：
消防泡沫罐主要有罐体、胶囊、比例混合器、进水管路、出液管、排水阀、排污阀、安全阀、压力表组成。
每个管路均安装有阀门、进水管线上装有压力表，胶囊装在罐体内，其内腔和罐腔是各自独立的。
灭火原理：
它是用来储存泡沫灭火剂，并通过压力式比例混合器的作用，将消防供水置换装置内储存的泡沫灭火剂，并与供水按一定的比例混合形成泡沫混合液的装置。
按储罐的结构形式分为：卧式比例混合装置和立式比例混合装置；按比例混合器的个数分为：单比例混合器混合装置和多比例混合器（2只或是4只）混合装置。
1.泡沫罐混合比例相当稳定、准确可靠，可提供高质量的泡沫混合液。
2.泡沫罐压力降损最小，喷射的泡沫灭火剂能量大，穿透能力强。
能迅速扑灭火灾。
3.节约泡沫液，降低灭火成本。
由于泡沫罐的胶囊将泡沫液与水隔开,泡沫液一次未用完,下次可继续使用,而且混合精度稳定、可靠。
适用范围:
无论高、中、低倍数泡沫灭火剂均可使用。
自动泡沫灭火系统泡沫比例混合装置既可用泡沫喷头，也可用洒水喷头。
广泛用于油库储罐区、化工厂、飞机库、油田、燃油发电厂、锅炉房、地下车库、危险品仓库、化工品仓库等场所。
泡沫铝夹芯结构油罐车罐体优化设计陈宇;朱守琴;郑祥;陈席国;胡绪照【摘要】为了提高油罐车的节能性、环保性和安全性,以某油罐车罐体为设计原型,首先初步设计了泡沫夹芯结构油罐车罐体.然后在ANSYS中使用MOGA方法对影响罐体强度的主要参数进行目标驱动优化分析,得到各参数的敏感度曲线和相应面及候选优化设计点之后对优化后的泡沫铝夹芯结构油罐车罐体和原型结构的罐体进行分析比较.结果表明,优化设计的泡沫夹芯结构油罐车罐体相比原型罐体在质量减少的情况下可提高罐体的应力和应变,进而可提高罐体乃至整车的轻质、节能性、环保性和安全性.【期刊名称】《巢湖学院学报》【年(卷),期】2018(020)003【总页数】7页(P51-57)【关键词】泡沫铝夹芯结构;油罐车罐体;MOGA;目标驱动优化【作者】陈宇;朱守琴;郑祥;陈席国;胡绪照【作者单位】巢湖学院,安徽巢湖 238000;巢湖学院,安徽巢湖 238000;巢湖学院,安徽巢湖 238000;巢湖学院,安徽巢湖 238000;巢湖学院,安徽巢湖 238000【正文语种】中文【中图分类】TH121 引言随着国民经济发展对油罐车需求量的不断增加及对油罐车性能要求的不断提高，研究提高油罐车节能、环保及安全性新途径成为国内外关注的课题。
目前国内相关研究主要集中在两方面：其一是对钢材料结构罐体进行结构改进和优化，二是采用新材料。
泡沫铝是一种新型结构功能材料，其独特的结构特性使其具备轻质、减振、高比刚度、高比强度和高碰撞吸能性等优异性能，将泡沫铝制成的夹芯结构运用于特种车型上是未来特种车型轻量化及提高安全性的有效途径之一。
本文对泡沫铝夹芯结构油罐车罐体的优化设计进行探讨，以期证明泡沫铝夹芯结构油罐车罐体在提高油罐车节能性、环保性和安全性方面的可行性和有效性，为油罐车罐体生产厂家设计罐体提供理论支持。
2 泡沫铝夹芯结构油罐车罐体设计选取某公司所生产的JHK9402GYYA半挂油罐车为研究原型，如图1所示。
一、泡沫罐按填充泡沫液方式分为胶囊型、普通型；按罐体安装方式分为卧式、立式两种形式。
泡沫液混合比一般为3%或6%，标准混合液流量32-160L/S。
工作压力范围0.６-1.２Mpa.泡沫贮中运液罐容积500-15000L不同规格，任意搭配。
zy15泡沫罐组成：泡沫罐主要有罐体、胶囊、比例混合体、进水管路、出液管、排水阀、排污阀、安全阀、压力表组成。
每个管路均安装有阀门、进水管线上装有压力表，胶囊装在罐体内，其内腔和罐腔是各自独立的。
泡沫罐工作原理：压力水经水管路进入罐体内，产生压力挤压胶囊使泡沫液经出液管被挤出，使泡沫液与比例混合器中的水自动按一定比例混合成混合液，流经空气泡沫产生器、泡沫枪（炮）喷出泡沫，进行灭火工作。
泡沫罐主要用途：泡沫罐广泛用于油库、石油、化工、天然气、电厂、纺织棉麻、码头、加油站、仓储、高层建筑、燃油锅炉、地下车库等场所。
泡沫罐如下显著特点：(1)泡沫灭火剂有成膜性和膜自愈性。
抗复燃能力强；(2)泡沫液可贮存20年不变质(3)灭火效力高。
是一般泡沫灭火剂2~3倍；(4)适用于非吸气型泡沫喷射装置;(5)适用的泡沫混合液流量范围大，混合比准确，适用于3%型和6%型泡沫液；(6)压力损失小；(7)动作灵活。
属机械传动；(8)耐蚀。
部件由不锈钢和铜合金制造;(9)泡沫液储罐内置胶囊，使水和泡沫液隔离，可连续多次使用;(10)可与自动喷水灭火系统联用，并可实现自动; (11)借助水源压力来实现泡沫液供给，不需另设泡沫动力源;(12)适于自动喷水灭火系统的改造。
仅需增加泡沫比例混合器和泡沫液储罐。
泡沫罐装系统设计方案泡沫罐装系统设计方案一、系统概述本设计方案旨在提供一种高效、稳定的泡沫罐装系统。
该系统能够自动完成泡沫液体的罐装、封口、包装等工作，提高生产效率和产品质量。
系统由输送系统、罐装系统、封口系统和包装系统等组成。
二、系统组成及功能1. 输送系统：负责将泡沫液体从储罐输送至罐装系统。
输送系统采用液压驱动，确保输送过程中液体的流量和速度稳定。
2. 罐装系统：包括罐装机及相关辅助设备。
罐装机按一定间距将空罐子置于罐装台上，然后将液体泡沫注入罐子中。
罐装机采用计量泵技术，可对液体泡沫进行精确控制，实现定量罐装。
3. 封口系统：负责对罐子进行封口操作。
封口系统采用热封技术，通过加热工艺将罐子的封口处加热并封合，保证封口牢固。
4. 包装系统：将封好的罐装产品进行包装。
包装系统采用自动包装机，将罐装产品放入包装盒中，并进行密封和贴标操作。
三、工作原理及流程1. 输送系统将泡沫液体从储罐中抽取至罐装系统。
2. 罐装系统按照设定的计量参数将液体泡沫注入罐子中，实现定量罐装。
3. 罐装完成后，罐子进入封口系统，通过加热工艺将罐子的封口处加热并封合。
4. 封口完成后，罐子进入包装系统，自动放入包装盒中，并进行密封和贴标操作。
5. 包装完成后，成品通过输送带送往下道工序或储存区。
四、技术特点1. 系统采用计量泵技术，可精确控制液体的罐装量，提高产品的一致性和质量。
2. 罐装机采用自动化控制，能够自动完成罐装过程，减少人工操作，提高生产效率。
3. 封口系统采用热封技术，保证封口牢固。
加热工艺可根据液体泡沫的特性进行调整，确保封口效果。
4. 包装系统采用自动包装机，能够自动完成包装过程，提高包装效率和一致性。
五、安全与维护1. 系统应设置安全防护装置，如安全门、急停按钮等，以确保工作过程中的安全。
2. 系统各部分应定期进行维护和保养，确保设备的正常运行。
六、总结本泡沫罐装系统设计方案采用计量泵技术、热封技术和自动化控制等先进技术，实现了泡沫液体的高效罐装和包装。
泡沫罐说明书公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-1.概述ZPS系列闭式泡沫－水喷淋联用自动灭火装置（以下简称装置）是一种灭火效能高，应用范围广的固定式灭火设备。
适用于可安装水喷淋保护系统的有可燃液体存在的建筑物和构筑物内，如：危险品仓库、车库、飞机库、停车场、化工厂、锅炉房、石化企业、冶金企业等。
另外，对常见物质的A类火灾，以及橡胶、塑料、合成纤维等物质的火灾也有很好的扑灭效果。
本装置使用水成膜类泡沫液（以下简称泡沫液）。
产品执行标准GB 20031－2005《泡沫灭火系统及部件通用技术条件》装置型号及含意型号： Z PS 32 / □如：ZPS32/1常用规格有：ZPS32/、ZPS32/1、ZPS32/、ZPS32/2、ZPS32/3。
2.结构特征与工作原理装置组成本装置主要由泡沫液储罐、泡沫比例混合器、压力泄放阀、泡沫液控制阀、湿式报警阀、水流指示器（选用件）、闭式洒水喷头（选用件）和管道及配件组成。
结构特征本装置是由湿式自动喷水灭火系统和压力式（胶囊）泡沫比例混合装置，通过自动控制阀压力泄放阀、泡沫液控制阀组合而成。
其中主管道与泡沫罐连接的供水管路、泡沫液控制阀的控制管路及连接压力泄放阀的报警泄压管路，均装有控制阀门（手动），便于对各部件的维修和保养。
亦可切断泡沫液供给管路使湿式系统独立使用。
工作原理（见图一）2.3.1工作原理系统保护区域内的环境温度由于火灾而升高，达到闭式洒水喷头（9）动作温度而使喷头开启喷水，水流指示器（12）动作，湿式报警阀（20）开启，压力水通过报警截止阀（24）、经延迟器（42），进入报警泄压管路（21），水力警铃（23）开始报警，压力开关（41）动作，启动消防水泵，向系统管网加压供水。
同时，压力水经过压力泄放阀的供水阀（35），打开压力泄放阀（36），使控制管路（37）中的压力水泄压，泡沫液控制阀（14）自动开启。
带胶囊的泡沫罐（4）由于来自泡沫罐供水管路（34）的压力水挤压，使囊内泡沫液经泡沫液控制阀（14）和从主管路（22）进入泡沫比例混合器（19）的水混合，形成泡沫混合液，经由开启的洒水喷头（9）喷出，进行灭火。
泡沫罐参数表1. 引言泡沫罐是一种常用于包装和储存泡沫产品的容器。
它具有轻便、保温、隔热等特点，广泛应用于建筑、家具、电子产品等行业。
为了更好地了解和选择适合自己需求的泡沫罐，本文将详细介绍泡沫罐的参数表。
2. 泡沫罐参数泡沫罐的参数通常包括外观尺寸、材质、容量、保温性能等方面。
2.1 外观尺寸外观尺寸是指泡沫罐的长、宽、高等尺寸参数。
不同尺寸的泡沫罐适用于不同场景和需求。
在选择时，需要考虑储存空间和使用方便性。
2.2 材质泡沫罐的材质主要有聚苯乙烯（EPS）和聚氨酯（PU）两种常见材料。
EPS材质具有较低的成本，但保温性能相对较差；PU材质则价格较高，但保温性能较好。
根据实际需求选择合适的材质。
2.3 容量泡沫罐的容量指的是其可以容纳的泡沫产品的体积。
常见的容量有250ml、500ml、1000ml等。
选择合适的容量要根据实际使用需求和使用频率来确定。
2.4 保温性能保温性能是衡量泡沫罐好坏的重要指标之一。
它取决于材质和结构设计。
一般来说，保温性能越好，可以更长时间地保持产品温度稳定。
3. 泡沫罐参数表示例下面是一个泡沫罐参数表示例：参数描述外观尺寸10cm x 10cm x 15cm材质聚氨酯容量500ml保温性能保温时间：6小时，降温速率：1℃/h4. 如何选择适合的泡沫罐在选择适合自己需求的泡沫罐时，可以参考以下几点：4.1 实际需求首先需要明确自己对泡沫罐的实际需求。
是用于储存食物、饮料还是其他物品？需要长时间保温还是短时间保温？根据实际需求来确定参数。
4.2 材质选择根据实际需求和预算，选择合适的材质。
如果对保温性能要求较高，可以选择聚氨酯材质；如果对成本要求较低，可以选择聚苯乙烯材质。
4.3 容量选择根据需要储存的物品数量和使用频率，选择合适的容量。
容量过小可能无法满足需求，容量过大则会占用过多空间。
4.4 保温性能评估了解泡沫罐的保温性能指标，比如保温时间和降温速率。
这些指标可以帮助判断泡沫罐是否符合自己的需求。
压力式泡沫比例混合装置（消防泡沫罐）
整套设备由比例混合器、钢制贮罐、胶囊、进水系统、出液系统、安全阀、压力表、排气系统及管道组成。
工作原理：
比例混合器可使水和泡沫液自动按一定比例混合。
当消防水通过比例混合器时，一部分水通过“进水阀”管路进入贮罐水腔，挤压胶囊，因喷嘴前后微小的压差，使得胶囊内的泡沫液经吸液管被挤出与水混合成为泡沫混合液流，经空气泡沫产生器或其它喷射设备喷出泡沫进行灭火工作。
贮罐内有一橡胶制成的胶囊，使水与泡沫液分隔开，每次使用后，罐内水和泡沫液没能混合而保持原质泡沫液的性能不变，可以继续使用，避免了泡沫液的浪费。
使用方法：
1、从装（卸）液口将泡沫液装入胶囊；
2、给储罐加水排尽罐内空气，消防泡沫罐达到备用状态；
3、消防泡沫罐投用步骤：A 连接好泡沫消防枪，连通泡沫管线； B 打开
安全阀
高压消防水阀；C 同时打开消防水进罐阀和泡沫液出罐阀；D 自动形成泡沫至各泡沫消防栓，供泡沫消防枪用。
泡沫罐的结构设计与计算是怎么样的？
本文简要介绍了压力罐胶囊式泡沫比例混合装置在设计、泡沫液灌装、系统应用等方面应注意的问题，提出了一些独到的经验和建议。
泡沫比例混合装置是泡沫灭火系统中一个非常重要和关键的部件。
它的设计和应用是否得当，直接关系到整个泡沫灭火系统的灭火效果和灭火成败。
压力罐胶囊式泡沫比例混合装置由泡沫液储罐和泡沫比例混合器两部分组成，实现了泡沫液储存和泡沫比例混合两种功能的合二为一。
由于其具有结构紧凑、安装使用方便、维护简单、占地面积小、泡沫液可多次使用、便于系统调试和日常试验等特点，越来越多地受到设计单位和用户的青睐，已逐渐成为固定式泡沫灭火系统的首选产品。
目前，国内生产压力罐胶囊式泡沫比例混合装置的厂家很多，各个厂家的产品设计不尽相同；同时，国内压力罐胶囊式泡沫比例混合装置的工程应用也很多，在实际安装使用过程中，各个工程的安装设计要求也不尽相同。
这样，在设计和工程使用过程中就往往存在一些不妥之处。
下面将存在的一些问题探讨如下：
一、泡沫液的灌装应严格按厂家提供的灌装程序进行。
压力罐胶囊式泡沫比例混合装置的泡沫液灌装大部分是在工程安装现场进行，一般应由生产厂家的专业人员亲自灌装或现场指导，并且要严格按程序进行。
这是由于储存泡沫液的胶囊多是用厚度1～2 mm的橡胶粘合成型，单面承受压力和拉力的强度很差。
如果在灌装泡沫液的过程中操作不当，很容易造成胶囊的撕裂破损。
据工程实例统计，约70％的胶囊破损是由于泡沫液灌装不当引起的。
严重的是，一旦胶囊破损，就会直接引起整个泡沫灭火系统的瘫痪，如不及时发现后果严重。
泡沫液灌装应该坚持的原则是，在灌装过程中，应避免胶囊单面受力。
灌装的程序一般大致分四个步骤：注水→检漏→充气→灌液。
注水是指向储罐和胶囊的夹层内充满水，其作用主要有两点：一是排掉夹层内的空气，以避免在压力较高时空气受压缩使胶囊外部局部受压形成气鼓而破裂；二是使胶囊在灌装泡沫液时可以悬浮在水中，胶囊内外壁同时受到液体的压力，可以避免因泡沫液的重力等因素造成胶囊顶部法兰连接处受到拉扯而撕裂。
所以，注水是泡沫液灌装过程中必不可少的重要步骤。
检漏是指通过向夹层的水施加适当水压，以检查胶囊是否已经破损。
主要目的是确保在灌装泡沫液前胶囊是完好的，避免向已经破损的胶囊内灌装泡沫液而造成浪费。
如果是向购买时间不长的新设备第一次灌装泡沫液，由于胶囊在出厂前一般都刚做过检漏试验，这一步骤可以酌情省略。
但是，如果是向已经使用过的设备二次灌装，或者是向购买时间较长的设备第一次灌装，都应该严格按步骤进行检漏。
充气是指向胶囊内以适当压力充填适当体积的氮气或空气。
其主要作用也有两点；一是利用气体将胶囊撑开，防止胶囊局部粘结，有利于泡沫液灌装，二是在胶囊顶部形成局部气体悬浮体积，使胶囊在泡沫液灌装过程中可以承受足够的浮力，避免胶囊法兰连接处受力过
大。
充气也是一个很重要的步骤，一般情况下都应按程序进行。
当灌装现场充气条件困难且没有进行前期检漏步骤时，充气可酌情省略。
灌液是指前期各步骤进行完毕且全部合格后，向胶囊内灌装泡沫液。
这时应该注意的是灌装压力不能太高，速度不能太快，不应超过储罐的设计储存量。
应使储罐与胶囊的夹层留有一定的储水空间，避免灌装过满造成胶囊与管壁贴紧，影响设备正常工作。
二、泡沫出液管的出口应位子储瞄顶部，出口水平管段宜设置止回阀。
压力罐胶囊式泡沫比例混合装置的泡沫比例混合器的主管道在工程安装过程中是串联在系统管网中的，为了便于安装和检修，泡沫比例混合器主管道的位置较低，一般都位于储罐的中下部。
如果泡沫出液管的出口位于储罐低部，由于在系统伺服状态下，泡沫出液管道上一般要求保持畅通。
那么，在系统没有启动时，即使没有压力水从夹层挤压胶囊，胶囊内的泡沫液由于自身液位高，根据连通器原理，在重力作用下泡沫液也会沿着泡沫出液管进入泡沫比例混合器的主管道，使系统管道内进入泡沫液，长期下去会严重腐蚀系统管网；同时，泡沫液外流会造成泡沫液的无端浪费，使灭火所需的泡沫液量不足，影响系统灭火甚至造成系统灭火失败。
所以，压力罐胶囊式泡沫比例混合装置的泡沫出液管的出口应位于储罐顶部。
在实际工程中，于生产厂家的产品自身设计不当，将泡沫出液管的出口设计在储罐低部，且出液管道上又没有任何预防泡沫液外流的措施，造成管道腐蚀、泡沫液外流的工程实例很多，希望能引起产品设计部门的注意，另外，压力罐胶囊式泡沫比例混合装置的泡沫出液管道上宜设置防止压力水回流到胶囊内的止回阀。
由于现有国家规范对此没有作出明确要求，许多厂家都没有认识到这一点；也有部分厂家认为设备用在自动控制系统中才有必要设置止回阀，其实这种认识是错误的。
这是因为：虽然在系统正常工作过程中，由于比例混合器，减压作用，泡沫液人口处消防水的压力比胶囊内泡沫液的压力低，压力水是不会进入胶囊内的；但是在系统刚刚启动或刚刚关闭的一段时间内，或系统管路发生泄露、堵塞时，都可能引起比例混合器的泡沫液人口处消防水的压力在瞬间高于胶囊内泡沫液的压力，从而造成消防水回流到胶囊内的现象，大家都知道，压力储罐式泡沫比例混合装置分有囊式和无囊式，其最大的区别就在于有囊式的剩余泡沫液可以再次使用。
而泡沫液可再次使用的前提是泡沫液不能与水混合而引起变质和下一次使用时混合比失调。
所以，每一台压力罐胶囊式泡沫比例混合装置的泡沫液出口管段上都宜设置止回阀。
三、雨淋报警阀或电动控制阀宜设置在压力罐胶囊式泡沫比例混合装置的后期管路上。
泡沫灭火系统中常常使用雨淋报警阀或电动控制阀以实现分区自动控制和管路控制。
泡沫喷淋系统的设计规范中也明确要求系统中设置雨淋报警阀。
然而，对雨淋报警阀和电动控制阀的具体设置位置，国家规范和各个设计院也都没有一个统一的要求，其实，将雨淋报警阀或电动控制阀设置在压力罐胶囊式泡沫比例混合装置的后期管路上且靠近防护区时，其效果比较好，主要好处有两点：
第一、雨淋报警阀或电动控制阀到消防水泵出口止回阀之间的管路上平时都充满压力水，压力罐胶囊式泡沫比例混合装置的储罐与胶囊的夹层中也就充满压力水，使压力罐胶囊式泡沫比例混合装置始终处于伺服状态。
系统一旦启动，省略了给储罐夹层充水升压的过程，可迅速挤压置换出泡沫液并按比例形成泡沫混合液，缩短系统的响应时间，对灭火非常有利。
第二、雨淋报警阀或电动控制阀靠近防护区，一旦发生火灾，雨淋报警阀或电动控制阀首先开启，管路中的压力水首先可以迅速喷向防护区，这对于控制火势非常有利，特别对于泡沫喷淋系统效果就更加明显。
另外，有人认为，将雨淋报警阀或电动控制阀设置在泡沫液储罐后期，使泡沫液储罐长期受压对储罐不利。
对此其实并不用担心。
根据设计规范，雨淋报警阀前端平时要求的静水压应不低于0.14MPa，实际工程事例中大部分系统设计的静水压都在0.3 MPa左右。
而泡沫液储罐的设计工作压力一般不低于1.2MPa，储罐长期承受这么低的静水压力是完全没有问题的。
四、储罐体积过大时宜采用鹰穗消防立式罐或采用分体组合式结构。
压力罐胶囊式泡沫比例混合装置的结构特点决定了卧式储罐的体积不能太大。
储罐内的胶囊平时只是通过胶囊中部两个法兰与储罐固定，中部竖直的一根带孔管是胶囊唯一的支撑。
当卧式储罐体积过大时，罐体封头处的胶囊部位距离带孔管过远，缺少必要的支撑。
在装置工作时，受夹层内压力水的挤压，胶囊很容易发生扭曲、缠绕，造成部分泡沫液无法挤出，严重时还可能造成胶囊破损，引起整个灭火系统的瘫痪。
所以，卧式储罐的体积不宜太大，体积一般不宜超过5m3，长径比不宜大于2。
采用直径不超过2.5m的立式储罐是解决大体积储液量的一个有效办法。
另外，采用分体组合式结构是解决大体积储液量的另一实用可行办法。
分体组合式结构是指将体积比较大的储罐分成两个体积较小的储罐，这两个体积较小的储罐又共用一套比例混合器。
分体组合式结构是一种比较新颖的结构，它突破了一个储罐带一个比例混合器的传统惯例。
通过大量的技术论证和工程实例证明，此种结构不会影响混合比的精确度，是一种实用可行的新型结构。
这种结构除可解决大体积储液量的问题外，还可解决工程实际中泡沫罐储存间空间有限、人口过小的难题。
另外，分体组合式结构还可以实现主泡沫罐与备用泡沫罐之间的快速切换。
压力罐胶囊式泡沫比例混合装置的确是一种功能齐全、性能优越的比例混合装置。
只要设计和使用得当.。
