第五章 数字信号的基带传输基带传输系统频带传输系统(调制传输系统)数字基带信号:没有经过调制的原始数字信号。
(如各种二进制码PCM 码,M ∆码等)数字调制信号:数字基带信号对载波进行调制形成的带通信号。
5.1、基带信号的码型一、数字基带信号的码型设计原则:1. 对传输频带低端受限的信道,线路传输的码型的频谱中应该不含有直流分量;2.信号的抗噪声能力强;3.便于从信号中提取位定时信息;4.尽量减少基带信号频谱中的高频分量,节省传输频带、减小串扰; 5.编译码设备应尽量简单。
二、数字基带信号的常用码型。
1、单极性不归零码NRZ (Non Return Zero )脉冲宽度τ等于码元宽度T特点:(1)有直流,零频附近的低频分量一般信道难传输。
(2)收端判决门限与信号功率有关,不方便。
(3)要求传输线一端接地。
(4)不能用滤波法直接提取位定时信号。
2、双极性非归零码(BNRZ )T =τ,有正负电平特点:不能用滤波直接提取位定时信号。
⎩⎨⎧数字通信系统3、单极性归零码(RZ)τ<T特点:(1)可用滤波法提取位同步信号(2)NRZ的缺点都存在4、双极性归零码(BRZ)特点:(1)整流后可用滤波提取位同步信号(2)NRZ的缺点都不存在5、差分码电平跳变表1,电平不变表0 称传号差分码电平跳变表0,电平不变表1 称空号差分码特点:反映相邻代码的码元变化。
6、传号交替反转码(AMI)τ)归零码表0用零电平表示,1交替地用+1和-1半占空(T5.0=示。
优点:(1)“0”、“1”不等概时也无直流(2)零频附近低频分量小(3)整流后即为RZ码。
缺点:连0码多时,AMI整流后的RZ码连零也多,不利于提取高质量的位同步信号(位同频道抖动大)应用:μ律一、二、三次群接口码型:AMI加随机化。
7、三阶高密度双极性码()3HDBHDB3码编码步骤如下。
①取代变换:将信码中4个连0码用取代节000V或B00V代替,当两个相邻的V码中间有奇数个1码时用000V代替4个连0码,有偶数个1码时用B00V代替4个连0码。

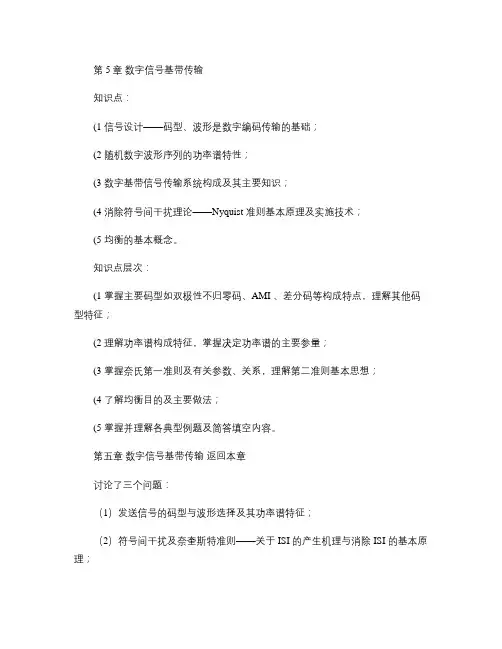

第5章数字信号基带传输知识点:(1 信号设计——码型、波形是数字编码传输的基础;(2 随机数字波形序列的功率谱特性;(3 数字基带信号传输系统构成及其主要知识;(4 消除符号间干扰理论——Nyquist 准则基本原理及实施技术;(5 均衡的基本概念。
知识点层次:(1 掌握主要码型如双极性不归零码、AMI 、差分码等构成特点,理解其他码型特征;(2 理解功率谱构成特征,掌握决定功率谱的主要参量;(3 掌握奈氏第一准则及有关参数、关系,理解第二准则基本思想;(4 了解均衡目的及主要做法;(5 掌握并理解各典型例题及简答填空内容。
第五章数字信号基带传输返回本章讨论了三个问题:(1)发送信号的码型与波形选择及其功率谱特征;(2)符号间干扰及奈奎斯特准则——关于ISI 的产生机理与消除ISI 的基本原理;(3)作为消除ISI 及其它噪声、干扰影响,进行的接收波形均衡,以及直观评价接收效果的方法(眼图)。
现分别总结如下:1. 数字基带信号码型与波形设计(选择),首先应适于通信传输的基本要求,尽可能保证较高的可靠性及带宽利用率。
常用码型针对不同的要求,各有不同特点。
就二元信号来说,NRZ 、AMI 、CMI 、差分码等各有优势,并有很好的功率谱特性。
HDB 3码多用于PCM 基群线路码型,以及A 律PCM 各次群。
从减少平均误差来看,自然码不如格雷码。
用什么形状的波形表示各种码型,也需考究。
通常为便于介绍原理,多利用方波,这样单符号能量似乎最大。
从减少ISI 及适应限带信道特性系统来看,方波并不是最佳的。
另外,还应考虑二元或多元符号波形之间的正交性,以利较佳接收,如NRZ 、AMI 、CMI 等,均具有正交性或变相正交,抗干扰能力强。
数字基带信号的传输系统,较多为收发同步模式。
便于收端提取同步,往往是选择码型的主要考虑之一。
2. 数字基带信号作为随机信号采样,它具有具体的自相关函数及相互确定的功率谱。
它完全取决于三原则先验概率、码型波形形状及传输速率或码间间隔。
第五章 数字基带传输系统第六章\设随机二进制序列中的0和1分别由g (t )和-g (t )组成,它们的出现概率分别为P 及(1-P ):求其功率谱密度及功率;解:(1)随机二进制序列的双边功率谱密度为P s (ω)=f s P(1-P)|G 1(f)-G 2(f)|2 + ∑|f s [PG 1(mf s ) + (1-P)G 2(mf s )]|2δ(f- mf s ) 由g 1(t)=-g 2(t)=g(t)得P s (ω)=4f s P(1-P)G 2(f) + f s (1-2P)2∑|G(mf s )|2δ(f- mf s )式中,G(f)是g (t )的频谱函数,在功率谱密度P s (ω)中,第一部分是其连续谱部分,第二部分是其离散成分。
随机二进制序列的功率为 S=1/2л∫P s (ω)d ω=4f s P(1-P)∫G 2(f)df + ∑|f s (1-2P) G(mf s )|2∫δ(f- mf s )df =4f s P(1-P)∫G 2(f)df + f s P(1-P)2∑|G(mf s )|2 (2)当基带脉冲波形g(t)为⎪⎩⎪⎨⎧≤=t T t t g s 其他,02||,1)(g(t)的傅立叶变换G(f)为s ssfT fT T f G ππsin )(=因为0sin )(==ss ss sT f T f T f G ππ由题(1)中的结果知,此时的离散分量为0。
(3)⎪⎩⎪⎨⎧≤=t T t t g s 其他,04||,1)(g (t )的傅立叶变换G (f )为2/2/sin 2)(≠==πππss s s s s T T f T f T f G所以该二进制序列存在离散分量s sT f 1=1. 设某二进制数字基带信号的基本脉冲为三角形脉冲,如图所示。
图中s T 为码元间隔,数字信号“1”和“0”分别用g(t)的有无表示,且“1”和“0”出现的概率相等:(1) 求该数字基带信号的功率谱密度,并画出功率谱密度图;(2)能否从该数字基带信中提取码元同步所需的频率ss T f 1=的分量,若能,式计算该分量的功率。
第一章1.1 以无线广播和电视为例,说明图 1-1 模型中的信息源,受信者及信道包含的具体内容是什么?在无线电广播中,信息源包括的具体内容为从声音转换而成的原始电信号,收信者中包括的具体内容就是从复原的原始电信号转换乘的声音;在电视系统中,信息源的具体内容为从影像转换而成的电信号。
收信者中包括的具体内容就是从复原的原始电信号转换成的影像;二者信道中包括的具体内容分别是载有声音和影像的无线电波1.2 何谓数字信号,何谓模拟信号,两者的根本区别是什么?数字信号指电信号的参量仅可能取有限个值;模拟信号指电信号的参量可以取连续值。
他们的区别在于电信号参量的取值是连续的还是离散可数的。
1.3 何谓数字通信,数字通信有哪些优缺点?传输数字信号的通信系统统称为数字通信系统;优缺点: 1.抗干扰能力强;2.传输差错可以控制;3.便于加密处理,信息传输的安全性和保密性越来越重要,数字通信的加密处理比模拟通信容易的多,以话音信号为例,经过数字变换后的信号可用简单的数字逻辑运算进行加密,解密处理;4.便于存储、处理和交换;数字通信的信号形式和计算机所用的信号一致,都是二进制代码,因此便于与计算机联网,也便于用计算机对数字信号进行存储,处理和交换,可使通信网的管理,维护实现自动化,智能化;5. 设备便于集成化、微机化。
数字通信采用时分多路复用,不需要体积较大的滤波器。
设备中大部分电路是数字电路,可用大规模和超大规模集成电路实现,因此体积小,功耗低;6. 便于构成综合数字网和综合业务数字网。
采用数字传输方式,可以通过程控数字交换设备进行数字交换,以实现传输和交换的综合。
另外,电话业务和各种非话务业务都可以实现数字化,构成综合业务数字网;缺点:占用信道频带较宽。
一路模拟电话的频带为 4KHZ 带宽,一路数字电话约占64KHZ。
1.4 数字通信系统的一般模型中的各组成部分的主要功能是什么?数字通行系统的模型见图1-4 所示。
第5章 数字基带传输系统5.1 学习指导 5.1.1 要点本章的要点主要有数字基带传输系统结构及各部件功能;基带信号常用波形及其频谱特性;基带传输常用码型的编译及其特点;码间串扰和奈奎斯特第一准则;理想低通传输特性和奈奎斯特带宽;升余弦滚将特性;第一类部分响应系统;无码间串扰基带系统的抗噪声性能;眼图和均衡的概念。
1.数字基带传输系统数字基带传输系统:不经载波调制而直接传输数字基带信号的系统,其基本结构如图5-1所示。
主要有发送滤波器、信道、接收滤波器、同步提取电路以及抽样判决器组成。
发送滤波器用于产生适合于信道中传输的基带信号波形。
信道是基带信号传输媒质(通常为有线信道)。
加性n (t )是均值为零的高斯白噪声。
接收滤波器的功能接收有用信号,滤除带外噪声,对信道特性均衡,使输出的基带波形有利于抽样判决。
同步提取即从接收信号中提取用来抽样的定位脉冲。
抽样判决器用来对对接收滤波器的输出波形进行抽样、判决和再生(恢复基带信号)。
图5 - 1 数字基带传输系统的原理方框图2.数字基带信号及其频谱特性(1) 数字基带信号数字基带信号用不同的电平或脉冲来表示不同的消息代码。
数字基带信号的单个脉冲有矩形脉冲、余弦脉冲、升余弦脉冲、高斯脉冲等等形式。
常用的基本信号波形有:单极性与双极性波形、不归零码与归零码波形、差分波形、多电平波形等。
数字基带信号通常是一个随机的脉冲序列。
若其各码元波形相同而电平取值不同,则可表示为()()nsn s t a g t nT ∞=-∞=-∑ (5-1)式(5-1)中,a n 是第n 个码元所对应的电平值(随机量);T s 为码元持续时间;g (t )为某种脉冲波形。
一般情况下,数字基带信号可表示为()()nn s t s t ∞=-∞=∑ (5-2)(2) 基带信号的频谱特性数字基带信号s (t )的频谱特性可以用功率谱密度来描述。
设二进制随机信号为()()nn s t s t ∞=-∞=∑ (5-3)其中()()()12,0()11=S n S g t nT s t g t nT -⎧⎪=⎨-⎪⎩对应“”,以概率P 出现,对应“”,以概率P 出现 则s (t )的功率谱密度为212()(1)()()s S P f f P P G f G f =--+212[()(1)()]()S S S S m f PG mf P G mf f mf δ∞=-∞+--∑(5-4)式(5-4)中,f s =1/T s 为码元速率;G 1(f )和G 2(f )分别是g 1(t )和g 2(t )的傅里叶变换。
