微型真空泵选型说明

真空泵选型计算范文真空泵是一种将气体从封闭系统抽出的设备，广泛应用于科研实验、化工生产、医疗设备等领域。

在选择真空泵时，需要考虑多个因素，如目标压力、流量要求、泵的类型和尺寸等。

下面将详细介绍真空泵选型计算的步骤和注意事项。

第一步：确定目标压力目标压力是选择真空泵的关键指标之一、不同应用领域对目标压力的要求不同，所以需要事先确定需要达到的目标压力范围。

一般来说，目标压力越低，所需真空泵的抽取能力越强。

第二步：计算流量要求流量是真空泵的另一个重要指标，它决定了泵的抽取速度和处理能力。

流量要求的计算可以通过以下公式得到：Q=S×V/t其中，Q表示流量，S表示需要抽取的气体体积，V表示抽取的时间，t表示时间。

第三步：选择泵的类型真空泵有多种类型，如旋片式真空泵、涡轮分子泵、罗茨泵等。

选择合适的泵类型，需要考虑泵的工作原理、抽取速度和压缩比等因素。

不同类型的真空泵适用于不同的应用场景，所以根据实际情况选择合适的泵类型。

第四步：确定泵的尺寸泵的尺寸是选择时需要考虑的另一个因素。

泵的尺寸通常与泵的流量和抽取能力相关，一般来说，流量越大，泵的尺寸越大。

根据前面计算得到的流量要求，结合厂家提供的参数表，选择适合的泵型号和尺寸。

第五步：其他考虑因素在选择真空泵时，还需要考虑一些其他因素，如耐腐蚀性能、噪音水平、维护保养成本等。

这些因素将影响真空泵的使用寿命和操作安全性，所以需要综合考虑，并与实际需求相匹配。

总结：选择合适的真空泵需要综合考虑多个因素，并进行详细的计算和比较。

在选型过程中，需要明确目标压力和流量要求，选择适合的泵型号和尺寸，同时考虑其他因素。

此外，建议参考厂家提供的产品参数和技术支持，以确保选型计算的准确性和可靠性。

类别 常温介质型 高温介质型
允许的介质气体温度范围 0～50℃ 0～100℃
注意事项 禁止介质气体中含有固体颗粒！
如需要“高温介质型”产品请在订货时特别说明，如：PC3025N-24V（高温 介质型）；没有贴“高温介质型”标签的产品均为常温介质型。 7、所有规格均使用直流电源；订购时请标明工作电压，如，PC3025N-24V 8、重量：约 1000 克 9、对于其它电压、流量规格的产品，可以联系定制。
微型真空泵
PC 系列
特点 无污染传输，免维护；可以任意方向安装；允许介质富含水汽；可以 24 小
时连续运转。用途特别广泛，多用于医疗、保健、美容设备、工业设备、物体 吸附等。
技术参数
型号 PC4020N PC3025N
电压 负载电流
流量
(V DC) 12 24 12 24
(A)
（L/min）
＜1.2 20
过滤器的寿命长短视气体清洁程度而定。试验表明，过滤器在附着大量粉尘后就开始影 响泵的流量和真空度。
成都气海机电制造有限公司 TEL：028-66582418，66165129
共6页 第3页
4、消音器（选配件）
消音器上的弯头和直通接头 都可作为连接泵进、排气口的连接 端，由客户根据消音效果自行确 定。建议在泵的抽气口和排气口各 连接一只消音器，消音效果最佳。 在条件不允许进、排气口同时连接 时，可根据实际效果自行确定在泵 的抽气口或排气口连接一只消音 器。
＜0.65
＜1.6 ＜0.8
25
对比：标准大气压
真空度(绝对压力) 三种单位换算值
（KPa） (mmHg) （mbar）
40
300
400
301013

真空泵参数及选型真空泵是一种用于提供和维持低压或真空环境的设备。

在各种实验室、工业生产和科学研究领域中，真空泵被广泛应用于气体抽取、真空干燥、真空冷凝、真空蒸馏等工艺过程中。

真空泵的参数及选型主要包括以下几个方面：1.泵速：泵速是指真空泵单位时间内抽取气体的量，通常以升/秒或立方米/小时为单位。

泵速的大小决定了真空泵在特定压力下的抽取效率。

不同的应用场景对泵速的要求也不同，需要通过计算或实验来确定所需的泵速。

2.抽气速率：抽气速率是真空泵从大气压开始抽取气体到一定真空度所需的时间。

抽气速率取决于泵速、泵腔容积以及被抽空间的体积等因素。

对于一些需要快速抽取气体的应用，抽气速率是一个重要的参数。

3.极限真空度：极限真空度是指真空泵能达到的最低压力。

不同的真空泵有不同的极限真空度，一般情况下，极限真空度越低，真空泵的抽取性能越好，价格也越高。

选择合适的极限真空度需要根据具体应用的需求来确定。

4.泵排气量：泵排气量是指真空泵在单位时间内排出的气体量，通常以升/秒或立方米/小时为单位。

泵排气量的大小决定了真空泵在工作时对被抽空间产生的气体进行排除的能力。

如果被抽空间气体产生速率大于真空泵的排气量，那么真空度将无法稳定维持在所需的范围内。

5.泵运行压力：泵运行压力是指真空泵设计和工作时所能承受的最大压力。

超过泵运行压力，真空泵可能会发生故障或损坏。

选择泵运行压力时，需要考虑被抽空间的最大压力情况，确保真空泵能够正常工作。

在选型时，需要根据具体应用的需求、被抽空间的体积以及气体的性质等因素进行综合考虑。

常见的真空泵包括旋片泵、罗茨风机、回转式柱塞泵等，每种泵的结构和特点都不同，适用于不同的应用场景。

此外，还需要考虑真空泵的可靠性、维护便捷性、能耗等因素。

合适的真空泵选型可以提高工作效率、减少能耗，并确保真空环境的稳定性和可靠性。

总之，真空泵的参数和选型需要综合考虑抽气速率、泵速、极限真空度、泵排气量、泵运行压力等多个因素，根据具体应用需求进行选择。

微型真空泵的主要参数微型真空泵主要参数有真空、真空度、负压、流量、抽气速率、电压、电流等。

现在微型泵选型中，如微型真空泵，微型气泵，微型气体采样泵，微型气体循环泵，微型抽气泵，微型吸气泵，微型打气泵，微型充气泵，微型高压气泵等选型中，有几个基本概念要弄清楚：1.真空：指在给定的空间内，压力低于101325Pa(100Kpa,即一个标准大气压)的气体状态。

在真空状态下，气体的稀薄程度通常用气体的压力值来表示，显然，压力值越小则表示气体越稀薄。

例如，两个密闭容器，A容器内气体压力为50Kpa，B容器为30Kpa，B容器内气体肯定比A容器稀薄。

工业上有真空泵、气体采样泵、气体循环泵、抽气泵、抽气打气泵等多种微型泵，对于各种泵的性能都有规定的测试方法来检验，主要参数有：2.真空度：是衡量气体稀薄程度的物理量，常用单位是Kpa(千帕)。

它是以“理论上存在的真空”为参照物，因为得出的压力值都比“理论上的真空”的压力值大，所以是正值。

通常也叫“极限真空”、“绝对真空度”、“绝对压力”。

它是指将真空泵与检测容器相连，放入待测的气体后，进行长时间连续抽气，当容器内的气体压力不再下降而维持某一定值时，此压力称为泵的极限真空。

该值越小则表明越接近理论真空。

3.负压：普通真空表测得的真空值。

常用单位也是Kpa(千帕)。

它是以“一个大气压”作为参照物，是指被测气体压力与大气压的差值。

因为得出的压力值都比“一个大气压”的压力值小，所以是负值。

通常也叫“表压”、“相对真空度”、“相对压力”。

示意图如下：screen.width-333)this.width=screen.width-333"border=0>4.流量：(也叫抽气速率)指在真空泵的吸气口处，单位时间内流过的气体体积。

常用单位是：L/Min（升/分钟）。

“流量”参数如无特别说明，特指在20℃、标准大气压下的“峰值流量”。

真空度指标是各国生产商努力追求的主要指标，它反应了相应的机械加工、密封技术、材料科学等领域的整体实力。

小型真空泵的选择标准提要随着科技的不断进步，小型真空泵在各行各业中得到越来越广泛的应用。

小型真空泵的选择标准十分重要，本文将就小型真空泵的选择标准进行详细的讲解。

小型真空泵的概述小型真空泵可以帮助人们在实验室、工厂、家庭中的某些工作中达到真空状态。

它具有结构紧凑、安装方便、使用简单、噪音低、维护方便等特点。

小型真空泵有多种不同类型，每种类型适用于不同的场景和需要。

因此，在购买小型真空泵之前，需要了解一些因素，以便选择最合适的小型真空泵。

小型真空泵选择标准真空泵的类型首先，需要了解真空泵的不同类型，以便了解哪种类型最适合您的需求。

•旋转式真空泵：由转子和定子构成的，使用时需将泵的排气口接到被排气设备的进口处。

旋转式真空泵常用于实验室和轻工业。

•分子泵：分子泵是一种基于气体分子数密度减小而产生的真空泵。

分子泵被广泛应用于制造半导体和液晶显示器等高科技设备。

•离心式真空泵：依靠离心力将进入泵体的气体分离，将气体排出去，广泛用于制造半导体设备等。

泵的吸气顺序不同的真空泵的吸气顺序也是不同的。

如果您不清楚自己需要哪种吸气顺序的真空泵，可以先咨询专业人士。

这有助于您选择最合适的真空泵。

泵的效率真空泵的效率非常重要，影响着泵的性能和使用寿命。

较高的效率能够帮助泵更快地达到真空状态。

泵的性能除了效率之外，泵的性能也是您考虑的因素。

例如，泵的可靠性、噪声水平、振动水平以及减少磨损的技术。

设备接口最后，您需要考虑需要将泵连接到哪种设备。

这有助于您选择最适合的泵品牌和规格。

小结小型真空泵的选择是非常重要的，选择不合适的真空泵会导致无法达到预期效果并缩短设备寿命。

因此，在选择小型真空泵之前，请仔细考虑您的需求并选择最适合您的品牌和规格。

微型真空泵VM系列特点无污染传输，免维护；可以任意方向安装；允许介质富含水汽；可以24小时连续运转；小体积，低能耗。

广泛用于医疗仪器、气体分析仪器等。

技术参数型号电压负载电流流量真空度(绝对压力)三种单位换算值(V DC) (mA) （L/min）（KPa）(mmHg) （mbar）VM80015 ＜1001 80 600 800 12 ＜50VM70025 ＜2002 70 525 700 12 ＜100VM6503 12 ＜120 3 65 488 650 VM6004 12 ＜150 4 60 450 600 VM6005 12 ＜180 5 60 450 600对比：标准大气压101 760 1013安全警示！★所有产品均不具备防爆性能，不能在易燃易爆环境中工作！★当抽取有害气体时，客户必须对泵进行再次密封，确保人身安全！一、选型特别注意1、泵的抽气端可以带大负载、甚至完全堵塞，均属正常工作，泵不会损伤。

2、泵的排气端必须通畅，在排气管路中不得有任何阻尼元件！否则，请选择FM或FAA或PCF系列产品。

3、建议：对于既有5V又有12V电压规格的型号，请优先选用12V产品，价格相同、品质更好。

4、如果需要4～5 L/min流量的产品，请优先选用VAA6005，它在负载能力、寿命、可靠性上远远优于VM6004和VM6005，三者价格相当。

5、低电磁干扰型：如果系统配有精密电路（如单片机）控制微型泵的运行，请选用低电磁干扰型产品。

以上所有规格均可制成低电磁干扰型产品，订货时需要标明，如：VM7002-12V（低干扰型）6、所有规格均使用直流电源；订购时请标明工作电压，如，VM8001－12V7、重量：约130克8、对于其它电压、流量规格的产品，可以联系定制。

二、使用说明1、泵的工作环境：环境温度：0～40℃，泵不宜在室外日晒，应在清洁无腐蚀的环境中工作2、泵的工作介质①泵所抽取的气体必须无腐蚀、不含油分，但允许富含水汽。

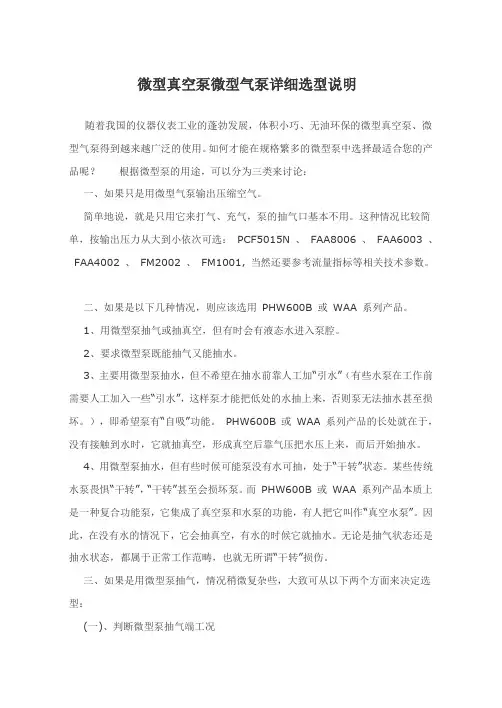

微型真空泵微型气泵详细选型说明随着我国的仪器仪表工业的蓬勃发展，体积小巧、无油环保的微型真空泵、微型气泵得到越来越广泛的使用。

如何才能在规格繁多的微型泵中选择最适合您的产品呢？根据微型泵的用途，可以分为三类来讨论：一、如果只是用微型气泵输出压缩空气。

简单地说，就是只用它来打气、充气，泵的抽气口基本不用。

这种情况比较简单，按输出压力从大到小依次可选：PCF5015N 、FAA8006 、FAA6003 、FAA4002 、FM2002 、FM1001, 当然还要参考流量指标等相关技术参数。

二、如果是以下几种情况，则应该选用PHW600B 或WAA 系列产品。

1、用微型泵抽气或抽真空，但有时会有液态水进入泵腔。

2、要求微型泵既能抽气又能抽水。

3、主要用微型泵抽水，但不希望在抽水前靠人工加“引水”（有些水泵在工作前需要人工加入一些“引水”，这样泵才能把低处的水抽上来，否则泵无法抽水甚至损坏。

），即希望泵有“自吸”功能。

PHW600B 或WAA 系列产品的长处就在于，没有接触到水时，它就抽真空，形成真空后靠气压把水压上来，而后开始抽水。

4、用微型泵抽水，但有些时候可能泵没有水可抽，处于“干转”状态。

某些传统水泵畏惧“干转”，“干转”甚至会损坏泵。

而PHW600B 或WAA 系列产品本质上是一种复合功能泵，它集成了真空泵和水泵的功能，有人把它叫作“真空水泵”。

因此，在没有水的情况下，它会抽真空，有水的时候它就抽水。

无论是抽气状态还是抽水状态，都属于正常工作范畴，也就无所谓“干转”损伤。

三、如果是用微型泵抽气，情况稍微复杂些，大致可从以下两个方面来决定选型：(一)、判断微型泵抽气端工况用于抽气的微型泵分为两类：气体采样泵和微型真空泵。

虽然通常总是不加区分地把它们简单统称为微型真空泵，但从技术角度二者是有区别的，选型时更要特别注意。

简而言之，气体采样泵只能带小负载（即：泵抽气端阻力不能太大），但价格便宜；严格意义上的微型真空泵可以带大负载（抽气端允许大阻力，甚至完全堵塞），但价格稍贵。

无刷微型真空泵V30系列产品说明书(Ver.2022.12.23)1产品版本及外观1.1V30(基础型)1.2V30(旋钮调速型)1.3V30(频率调速型)1.4V30(ding配型)2技术参数2.1关键参数注：1、该系列微型泵均使用直流电源，输入电压要求：DC24V±10%(24V型号泵)、DC12V±10%(12V型号泵)；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、如无特别说明，技术参数均是在25℃、标准大气压101kPa的条件下的测定值；3、表中参数是在电机MAX转速时测得。

当转速变化时，压力/真空度基本不变；4、表中参数均在标配接口下测得，若选配其他类型接口，参数可能会发生小幅改变；5、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因原理等原因会导致较大误差(这不是微型泵的问题)。

6、该系列微型泵根据：(1)流量不同可分为：大流量-L，中流量-M，小流量-S；(2)性能、寿命、生产工艺、调试等不同，可分为简化版(简称J，下同)、标准版(B)、品质版(P)；(3)功能不同，可细分为基础型(J)、旋钮调速型(X)、频率调速型(H)、ding配型(D)；结合版本组合为：简化版-基础型(JJ)、标准版-旋钮调速型(BX)、标准版-频率调速型(BH)、品质版-旋钮调速型(PX)、品质版频率调速型(PH)、品质版-ding配型(PD)。

(4)是否可定做不同材质：①型号中带有后缀“B”的，可定做耐腐蚀材质(隔膜/单向阀材质：FKM(氟橡胶))；②无后缀的，默认为：隔膜/单向阀材质：EPDM。

(4)【实例】(订购时，请一定注明流量、版本后缀！)：①V30M-JJ-24V，意为V30微型真空泵中，中流量、简化版-基础型，DC24V供电；②V30S-PD-24V，意为V30微型真空泵中，小流量、品质版-ding配型，DC24V供电，品质MAX高，功能MAX齐全产品。

选择适当的真空泵需要考虑多个因素，包括应用要求、工艺参数、预算限制等。

以下是一些常见的真空泵选型指南：
1. 真空要求：首先确定所需的真空度范围。

不同的应用需要不同的真空水平，如低真空（大气压到100 mbar）、中真空（100 mbar到10^-3 mbar）或高真空（10^-3 mbar以下）。

2. 泵速和抽速：根据应用需要的体积流量和抽速，选择合适的泵型。

泵速取决于泵的设计和工作原理，可以通过厂家提供的性能曲线来评估。

3. 泵的工作范围：确保所选泵的工作范围（最大压力和最大流量）符合应用的要求。

有些应用可能需要快速排气或适应变化的工艺条件。

4. 泵的稳定性和可靠性：对于长时间运行的应用，需要选择具有良好稳定性和可靠性的泵。

查看泵的维护需求和寿命预测，以评估其可靠性。

5. 能源消耗：考虑泵的能源消耗和效率。

一些泵可能需要更高的功率才能达到所需的真空度，这可能会增加运行成本。

6. 噪音和振动：根据实际需求，考虑泵的噪音和振动水平。

在某些
应用中，低噪音和低振动是重要的考虑因素。

7. 维护和服务：了解泵的维护需求和服务支持情况。

一些泵可能需要更频繁的维护，而其他泵可能具有较长的维护间隔。

8. 成本考虑：在选择泵时，需要考虑与预算的匹配程度。

评估泵的性能、可靠性和维护成本，并将其与可行的预算进行比较。

最后，建议与真空泵供应商进行咨询，他们可以提供更具体的选型建议并帮助您选择适合您应用的真空泵。

微型真空泵的选型真空泵操作规程微型真空泵、微型气泵选型总体原则：能用无刷就用无刷，无刷参数达不到的再接受有刷产品。

微型真空泵、微型气泵的分类依据微型真空泵集成的是“有刷电机”还是“无刷电机”来分类。

由于现在的微型真空微型真空泵、微型气泵选型总体原则：能用无刷就用无刷，无刷参数达不到的再接受有刷产品。

微型真空泵、微型气泵的分类依据微型真空泵集成的是“有刷电机”还是“无刷电机”来分类。

由于现在的微型真空泵、微型气泵（后面简称微型真空泵），一般都是电动的，即电机和泵体集成一体，通过直流供电让泵工作。

所以可以从电机的种类分为：有刷微型真空泵、无刷微型真空泵。

有刷微型真空泵特点：优点：接受大力矩的有刷电机供电，所以负压、流量等能做得比较高，国内的高档有刷电机比较成熟，国内排名较前的生产中高档微型真空泵厂家，这类有刷产品质量、性能、牢靠性都是比较好的。

且总体成本比接受高档无刷电机的微型真空泵要便宜些；缺点：有刷微型真空泵的寿命要比高档无刷的寿命稍短无刷微型真空泵特点：优点：寿命较长，特别是接受高档无刷电机的，寿命往往接近上万小时（满负荷下）；特别适合昼夜不停连续运转的场合，比如做长期在线采样气泵使用；有的甚至可以连续运转1年以上，假如是间断使用，甚至可能到几年。

而且还有“调速”功能，即可以接受占空比调电机的转速（PWM调速），从而达到间接调泵流量目的，搭配相应的掌控电路，甚至可以实现恒压、恒流、恒速等高级应用。

缺点：负压、正压、流量等参数比有刷的要小；成本较有刷的要高。

所以在参数能达到的情况，应当尽量选择无刷微型真空泵。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

微型真空泵选型近年来，随着各行各业对真空泵的微型化、不污染工作介质等特性的进一步要求，体积小巧、无油免维护、低噪音、可直流供电的微型真空泵得到了越来越广泛地使用。

但由于微型真空泵种类繁多，比如可以分为：微型真空泵、微型气泵、微型采样气泵、微型抽气泵、微型抽打两用气泵、微型循环气泵等等；导致客户经常一头雾水，到底该如何从中选择最适合自己工况的？【微型真空泵选型总体原则】：能用无刷就尽量用无刷电机的微型真空泵，无刷真空泵参数达不到的,再采用有刷产品。

可以从微型真空泵的分类、用途两大类来选型：一、微型真空泵的分类根据微型真空泵集成的是“有刷电机”还是“无刷电机”来分类。

【有刷微型真空泵特点】优点：采用大力矩的有刷电机供电，所以负压、流量等能做得比较高，卡默尔(kamoer)的有刷产品的质量、性能、可靠性都是比较好的，且总体成本低于高档无刷真空泵。

缺点：有刷微型真空泵的寿命要比高档进口无刷的寿命稍短。

【无刷微型真空泵特点】优点：寿命较长，特别是采用高档进口无刷电机的，寿命往往接近上万小时（满负荷下）；特别适合昼夜不停连续运转的场合，比如做长期在线采样气泵使用…而且还有"调速"功能，即利用"占空比"调电机的转速（PWM调速）,甚至可实现恒压、恒流、恒速等高级应用。

缺点：负压等参数比有刷的要小；成本较有刷的要高。

所以在参数能达到的情况，应该尽量选择无刷微型真空泵，无刷产品参数不够时，再考虑有刷产品。

二、微型真空泵的用途根据微型泵的用途来选型。

我们分三大类情况逐一讨论。

（一）、如果只是用微型气泵输出压缩空气。

简单地说，就是只用它来打气、充气，泵的抽气口基本不用，常见应用：液面下爆气、往密闭容器内打气等；这种情况比较简单（二）、如果是用微型泵抽气，情况稍微复杂些：1.判断微型泵抽气端工况用于抽气的微型气泵分为两类：气体采样泵和微型真空泵。

简而言之，两者区别如下：气体采样泵只能带小负载（即：泵抽气端阻力不能太大），但价格便宜；严格意义上的微型真空泵可以带大负载（抽气端允许大阻力，甚至完全堵塞），但价格稍贵。

小型真空泵之真空泵选型、真空泵作用（一）随着现代化工业的蓬勃发展，体积小巧、无油环保的微型真空泵得到越来越广泛的使用。

如何才能在规格繁多的小型真空泵中选择最恰当的产品呢？首先，选择一家专业的、技术过硬的厂家尤为重要，产品质量可靠，售后有保障，小编推荐了解下成都海霖，是一家专业机电制造公司，品种齐全，价格合理，产品已畅销全球。

传统工业用真空泵体积普遍很大，而且泵的工作需要特殊的真空泵油和润滑机油，介质气体内会含有大量油雾。

随着仪器仪表工业的发展以及人们对环保的要求，各国的微型无油真空泵应运而生，普遍有以下规律：泵的价格和真空度指标密切相关。

真空度指标是各国生产商努力追求的主要指标，它反应了相应的机械加工、密封技术、材料科学等领域的整体实力，也是生产商获取利润的重要手段。

要提高真空度指标，就必须有更高的密封条件，因此就需要采用尺寸更精确、材料性能更优异的零部件，于是生产成本就大幅度提高了。

而且价格的增幅远远大于真空度指标的增幅。

当然，抽气速率的提高也会引起价格的攀升，但其增幅不大。

因此，选择微型真空泵时需要认真考虑真空度指标、抽气速率指标、自己的使用情况等，这样才能最好地兼顾使用性能和成本。

高真空度的微型泵由于采用了非常精密的密封零件，因此它对工作环境的清洁条件、温度参数、介质成分等均有更高的要求。

（未完待续）小型真空泵之真空泵选型、真空泵作用（二）从内部结构看，目前有单腔泵、双腔泵、三腔泵这几类。

根据内部结构不同，其输出的流量脉动性也迥然不同。

目前单腔泵主要产品有：KAC、FML、FNY、FKY、FCY、FAT、VLC、VLK、VML、VAY（采用双腔串联，效果类似于单腔）、VBY、VAK、VCY、VKY、VAT、WNY、WKY、WPY、WAT系列。

双腔泵主要产品有：FQY、VQY、WJY系列。

三腔泵主要产品有：KAB、VUY、VJY、VAJ、WQY、WUY、WAJ系列。

下面说下真空泵选型。

如果只是用微型气泵输出压缩空气，就是只用它来打气、充气，这种情况比较简单，按输出压力从大到小依次可选： FCY系列、 FKY系列、 FAY系列、 FAT 系列（经济型）、 FML系列。

一、真空泵定义：真空泵是指利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。

通俗来讲，真空泵是用各种方法在某一封闭空间中改善、产生和维持真空的装置。

按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体捕集泵和气体传输泵。

其广泛用于冶金、化工、食品、电子镀膜等行业。

二、真空泵的选型：1、首先应该充分了解被抽气体成分。

如气体中含不含可凝蒸气、有无颗粒灰尘、有无腐蚀性、爆炸性等；如果气体中含有蒸气、颗粒、及腐蚀性气体，应该考虑在泵的进气口管路上安装辅助设备，如冷凝器、除尘器等；如抽取气体还有腐蚀性，则须选用材质；若抽取的气体具有爆炸性，则应该选择水环式真空泵并且配防爆电机，因为水环式真空泵整个工作过程是等温的。

2、真空泵排出来的油蒸气对环境的影响如何，如果环境不允许有污染，可以选无油真空泵如水环式真空泵，或者把油蒸气排到室外。

3、真空设备或者零部件对油污染的要求，若设备严格要求无油时，应该选各种无油泵，如：水环式真空泵、分子筛吸附泵、溅射离子泵、低温泵等，若要求不严格，可以选择有油泵，并且加上一些防油污染措施，如加冷阱、障板、挡油阱等，也能达到清洁真空要求。

4、如有多台大型水环式真空泵同时工作，循环液应该进行冷却，否则影响真空度，冷却装置可以配备冷却塔，同时须配增压泵对管路加压。

5、真空泵工作时产生的振动对工艺过程及环境有无影响，若环境不允许，应选择无振动的泵或者采取减震措施。

6、真空泵的工作压强应该满足真空设备的极限真空及工作压强要求，通常选择真空泵泵的真空度要高于真空设备真空度半个到一个数量级。

7、真空泵在其工作压强下，应能排走真空设备工艺过程中产生的全部气体量。

真空泵如何选型选用真空泵时，需要注意下列事项：1、真空泵的工作压强应该满足真空设备的极限真空及工作压强要求。

如：真空镀膜要求1×10-5mmHg的真空度，选用的真空泵的真空度至少要5×10-6mmHg。

微型真空泵选型中的三个重要参数水泵是一种面大量广的通用型机械设备，它广泛地应用于石油、化工、电力冶金、矿山、选船、轻工、农业、民用和国防各部门，主要有消防泵多级泵管道泵真空泵液下泵隔膜泵等，据79年统计，我国泵产量达125.6万台，在国民经济中占有重要的地位。

本人特收集了一些水泵专业的技术及应用方式等文章，下面主要是讲的是。

现在微型泵选型中.如微型真空泵常常要涉及到这三个概念.一.简单得说.这三个概念分别对应气体的稀薄.正常.浓密状态.常压:指一个冷库大气压.即我们平常生活的这个大气层产生的气体压力.一个标准大气压为101325 Pa(帕.帕斯卡-常用压强单位).100,000Pa=100KPa.所以“一个标准大气压”我们也常用100KPa或101KPa表示.每个地方由于地理位置.海拔高度.温度等不同.当地的实际大气压跟标准大气压也不相等.但出于简化目的.有时候可以近似认为常压就是一个标准大气压.即100KPa,负压:就是指比常压的气压低的气体状态.也就是我们常说的“真空”.例如.用管子喝饮料时.管子里就是负压,用来挂东西的吸盘内部.也是负压.正压:就是指比常压的气压高的气体状态.例如.给自行车或汽车轮胎打气时.打气筒或打气泵的出气端产生的就是正压.科研.生物工程.自动控制.环保.水处理等众多领域应用中.常常要进行气体采样.气体循环.物体吸附等.这时候就要用到真空泵.它的主要参数有真空度.流量等.二.“真空度”一般指泵工作时.能达到的极限压力.也即.它能将密闭容器内的气体抽走后.剩下气体的稀薄程度.1.工业上.极限压力表示可以有两种,一种是“绝对压力”,即以“绝对的真空”(理论上才能达到的绝对真空.什么物质都没有)为零位,标出的数值都是正值.这个数字越小,越接近绝对真空,也就是真空度越高.比如我们有一款“高真空”微型真空泵.它的极限压力为10KPa(0.01MPa).在微型真空泵里.就属于真空度很高的了.2.另一种是“相对压力”,即以大气压作为零位,低于大气压的用负值表示,所以叫“负压”.这个负值的绝对值越大,则真空度越高.比如我们有一款“高负压微型真空泵”的负压为-75KPa(-0.075MPa).就没有VCH1028高(VCH是-90KPa(-0.09Mpa)).所以.相应的PH2506B的抽吸力也没有VCH强.国际真空行业通用的.也是最科学的是用“绝对压力”标识,但因为测量相对压力的方法简便.测量仪器普遍(如一般的真空表都是相对压力表).所以国内习惯用“相对压力”来标识.二者关系:相对压力=绝对压力-当地大气压.如VCH1028的绝对压力:10Kpa.它的相对压力=10-100=-90Kpa(-0.09MPa).科研.实验室.医疗等领域中.常常有气体增压的应用.如:往本身有正压的容器内打气.或系统内阻力较大.需要泵克服阻力送气等.这时候.就需要泵能输出比大气压高的正压.通常用“相对压力”表示.我们的高压微型气泵.微型真空泵PCF5015N.最大可以输出>100Kpa(0.1MPa)的正压.本身属于干式真空泵.不需要真空泵油及润滑油.不污染工作介质.可连续24小时运转.抽排气端都可堵塞.就特别适合这些场合.三.综合举例:(不是特别严谨.只是为了说明三者的关系)假设密闭容器内气体压力为常压.即表示内有100个气体分子.用负压为-90Kpa的VCH1028最后能抽走90个.剩下10个.则此时容器内负压为-90Kpa,换成PH2506B 就只能抽走75个.剩下25个.相应的容器内负压为-75Kpa.如果用PCF5015N往这个容器打气.则最后容器内有200个气体分子.用绝对压力表示为200Kpa.用相对压力(正压)则为100Kpa.文章信息来源:冰熊冷库/。

一、VML系列长寿命调速微型真空泵--抽气泵1.1特点说明：微型无刷直流真空泵,微型无刷直流气泵,无刷电机真空泵,调速真空泵,气体采样泵,长寿命真空泵(1)长寿命：采用更好的原材料、设备、工艺制造泵部件，成倍提高寿命；全部运动部件都使用耐久型产品，配合进口优质无刷电机，全方位提高泵寿命。

(2)领先的无刷电机技术：采用定制进口无刷电机，除提供2根动力线接线(正负极)外，额外提供“PWM调速、电机反馈、电机启停”3根信号线，真正做到“全功能”；可通过占空比来调节电机转速、改变泵的输出流量，忽快忽慢、随心所欲；目前，即使国外知名品牌微型真空泵也无法做到这点。

(3)PWM调速功能：可通过电路(PWM脉宽调制)直接调整泵的流量，完全不用阀门调节，简化气路系统，可满足负载不同，而流量始终保持恒定等多种应用；(4)电机反馈功能：具有电机转速反馈信号(FG)线，可得知泵的流量变化。

能很方便地通过FG信号和PWM功能协同工作来实现闭环控制，使您的系统更加智能化；远远优于目前绝大多少电机的开环控制(给了信号调节，电机完成动作后就结束了，到底有没有达到，达到多少都无法确认，更不要说根据反馈再进行下一步控制了)。

(5)电机启停功能：可在不断开动力线下，加入2-5V电压直接停止泵运行；加入0-0.8V电压又启动泵；控制非常方便(6)多达3种控制方式启动、停止泵：①动力电源12V通或断路；②脉宽调制线加入0-0.8V DC或2-5V DC；③电机启停线加入0-0.8V DC或2-5V DC；(7)低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它不会对控制电路有任何干扰。

(8)自带过热、过载双保护，自我保护功能完美；不到微型颗粒装口香糖罐大1、选型特别注意：●泵的抽气端可以带大负载，甚至完全堵塞，均属正常工作。

●泵的排气端必须通畅，在排气管路中不得有任何阻尼元件！否则，请选择FML、FM、FAA或PCF系列产品。

真空泵参数及选型真空泵是一种能够将气体抽出封闭容器内的设备，常用于工业、实验室和科研领域中。

本文将介绍真空泵的参数及选型过程，包括工作原理、性能指标、常见类型和选择要点。

一、真空泵的工作原理真空泵通过机械、物理或化学方式，将容器内的气体抽出，从而形成真空状态。

常见的真空泵工作原理包括机械泵、分子泵、扩散泵和离子泵等。

1.机械泵机械泵是应用最广泛的真空泵之一，其工作原理是通过旋转或往复运动的叶片或活塞来抽出气体。

机械泵分为回转式和往复式两种，回转式机械泵常见的有旋片泵、回转式叶片泵和分子泵机械泵。

2.分子泵分子泵利用高速旋转的转子将气体分子迅速抽出。

分子泵适用于高真空范围内，能够抽出大部分气体分子。

3.扩散泵扩散泵是通过气体分子的扩散和碰撞与液体或固体表面反应，将气体抽出。

扩散泵通常适用于较高真空范围内。

4.离子泵离子泵通过电离气体分子并加速它们，从而产生推力，将气体抽出。

离子泵适用于超高真空范围内。

二、真空泵的性能指标在选型过程中，需要考虑真空泵的性能指标，以确保其符合实际需求。

常见的性能指标包括：1.抽速抽速是指单位时间内泵抽出的气体量，通常以升/秒或升/分钟表示。

抽速越大，泵对气体抽出能力越强。

2.极限压力极限压力是指泵在特定工况条件下能够达到的最低压力。

极限压力越低，说明泵的抽气能力越强。

3.泵速泵速是指泵经过排气孔排出的气体体积流量，通常以升/秒或升/分钟表示。

4.电机功率电机功率是指驱动真空泵所需的电力大小。

功率越大，泵的抽气能力越强。

5.噪声噪声是指真空泵在工作过程中产生的噪音。

在一些特定场合下，低噪声的真空泵更为适用。

三、常见的真空泵类型根据真空泵的工作原理和应用领域不同，常见的真空泵类型包括：1.机械泵机械泵主要分为旋片泵、回转叶片泵和分子泵。

旋片泵适用于低真空范围，具有较高的抽气速度，但对工作液要求较高；回转叶片泵适用于中等真空范围，能够达到较高的抽气速度和较低的工作温度；分子泵适用于高真空范围，能够提供较低的极限压力。

微型真空泵VM系列特点无污染传输，免维护；可以任意方向安装；允许介质富含水汽；可以24小时连续运转；小体积，低能耗。

广泛用于医疗仪器、气体分析仪器等。

技术参数型号电压负载电流流量真空度(绝对压力)三种单位换算值(V DC) (mA) （L/min）（KPa）(mmHg) （mbar）VM80015 ＜1001 80 600 800 12 ＜50VM70025 ＜2002 70 525 700 12 ＜100VM6503 12 ＜120 3 65 488 650 VM6004 12 ＜150 4 60 450 600 VM6005 12 ＜180 5 60 450 600对比：标准大气压101 760 1013安全警示！★所有产品均不具备防爆性能，不能在易燃易爆环境中工作！★当抽取有害气体时，客户必须对泵进行再次密封，确保人身安全！一、选型特别注意1、泵的抽气端可以带大负载、甚至完全堵塞，均属正常工作，泵不会损伤。

2、泵的排气端必须通畅，在排气管路中不得有任何阻尼元件！否则，请选择FM或FAA或PCF系列产品。

3、建议：对于既有5V又有12V电压规格的型号，请优先选用12V产品，价格相同、品质更好。

4、如果需要4～5 L/min流量的产品，请优先选用VAA6005，它在负载能力、寿命、可靠性上远远优于VM6004和VM6005，三者价格相当。

5、低电磁干扰型：如果系统配有精密电路（如单片机）控制微型泵的运行，请选用低电磁干扰型产品。

以上所有规格均可制成低电磁干扰型产品，订货时需要标明，如：VM7002-12V（低干扰型）6、所有规格均使用直流电源；订购时请标明工作电压，如，VM8001－12V7、重量：约130克8、对于其它电压、流量规格的产品，可以联系定制。

二、使用说明1、泵的工作环境：环境温度：0～40℃，泵不宜在室外日晒，应在清洁无腐蚀的环境中工作2、泵的工作介质①泵所抽取的气体必须无腐蚀、不含油分，但允许富含水汽。
