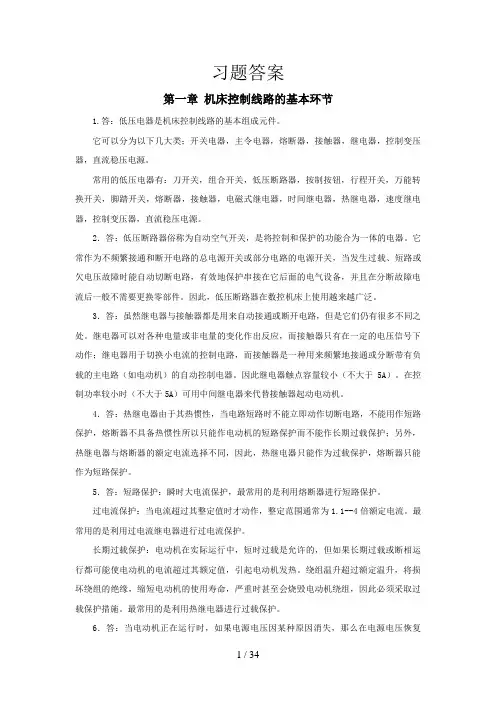

习题答案第一章机床控制线路的基本环节1.答：低压电器是机床控制线路的基本组成元件。
它可以分为以下几大类；开关电器，主令电器，熔断器，接触器，继电器，控制变压器，直流稳压电源。
常用的低压电器有：刀开关，组合开关，低压断路器，按制按钮，行程开关，万能转换开关，脚踏开关，熔断器，接触器，电磁式继电器，时间继电器，热继电器，速度继电器，控制变压器，直流稳压电源。
2．答：低压断路器俗称为自动空气开关，是将控制和保护的功能合为一体的电器。
它常作为不频繁接通和断开电路的总电源开关或部分电路的电源开关，当发生过载、短路或欠电压故障时能自动切断电路，有效地保护串接在它后面的电气设备，并且在分断故障电流后一般不需要更换零部件。
因此，低压断路器在数控机床上使用越来越广泛。
3．答：虽然继电器与接触器都是用来自动接通或断开电路，但是它们仍有很多不同之处。
继电器可以对各种电量或非电量的变化作出反应，而接触器只有在一定的电压信号下动作；继电器用于切换小电流的控制电路，而接触器是一种用来频繁地接通或分断带有负载的主电路（如电动机）的自动控制电器。
因此继电器触点容量较小（不大于5A）。
在控制功率较小时（不大于5A）可用中间继电器来代替接触器起动电动机。
4．答：热继电器由于其热惯性，当电路短路时不能立即动作切断电路，不能用作短路保护，熔断器不具备热惯性所以只能作电动机的短路保护而不能作长期过载保护；另外，热继电器与熔断器的额定电流选择不同，因此，热继电器只能作为过载保护，熔断器只能作为短路保护。
5．答：短路保护：瞬时大电流保护，最常用的是利用熔断器进行短路保护。
过电流保护：当电流超过其整定值时才动作，整定范围通常为1.1--4倍额定电流。
最常用的是利用过电流继电器进行过电流保护。
长期过载保护：电动机在实际运行中，短时过载是允许的，但如果长期过载或断相运行都可能使电动机的电流超过其额定值，引起电动机发热。
绕组温升超过额定温升，将损坏绕组的绝缘，缩短电动机的使用寿命，严重时甚至会烧毁电动机绕组，因此必须采取过载保护措施。
机械《机床电气控制》教案第一章：绪论1.1 课程介绍解释机床电气控制课程的目标和重要性。
概述机床电气控制的基本概念和历史。
1.2 机床电气控制系统的组成介绍机床电气控制系统的常见组成部分，例如电源、控制器、执行器等。
解释各部分的功能和相互作用。
1.3 机床电气控制技术的发展趋势探讨机床电气控制技术的发展历程。
介绍当前机床电气控制技术的发展趋势和未来展望。
第二章：电气元件2.1 电源介绍机床电气控制系统中电源的作用和类型。
解释不同电源的特点和应用场景。
2.2 控制器讲解控制器的功能和工作原理。
介绍常见的控制器类型，如继电器控制器、PLC控制器等。
2.3 执行器解释执行器的作用和分类。
探讨不同执行器的工作原理和应用领域。
第三章：电气控制原理3.1 控制逻辑介绍电气控制逻辑的基本概念和常用符号。
解释逻辑运算和逻辑门电路的工作原理。
3.2 控制电路设计讲解控制电路设计的基本原则和方法。
探讨如何根据机床需求设计合适的控制电路。
3.3 控制电路实例分析分析具体的机床控制电路实例。
解释电路的工作原理和功能。
第四章：PLC控制系统4.1 PLC基本原理介绍可编程逻辑控制器（PLC）的定义和工作原理。
解释PLC的主要组成部分和功能。
4.2 PLC编程讲解PLC编程的基本语言和指令系统。
探讨如何使用PLC编程实现机床控制功能。
4.3 PLC控制系统设计讲解PLC控制系统设计的基本步骤和方法。
探讨如何根据机床需求设计合适的PLC控制系统。
第五章：机床电气控制系统的维护与故障诊断5.1 机床电气控制系统的维护讲解机床电气控制系统的日常维护和保养方法。
解释如何检查和解决问题以保持系统正常运行。
5.2 故障诊断与维修介绍故障诊断的基本方法和技巧。
探讨如何诊断和修复机床电气控制系统中常见的故障。
第六章：典型机床电气控制系统的分析6.1 数控机床电气控制系统介绍数控机床电气控制系统的组成及特点。
分析数控机床的主轴驱动、进给驱动和辅助装置的控制原理。
![[0935]《机床电气控制》](https://imgs-1438308264.cos.ap-hongkong.myqcloud.com/a1eb1efddd88d0d233d46a6c.webp)

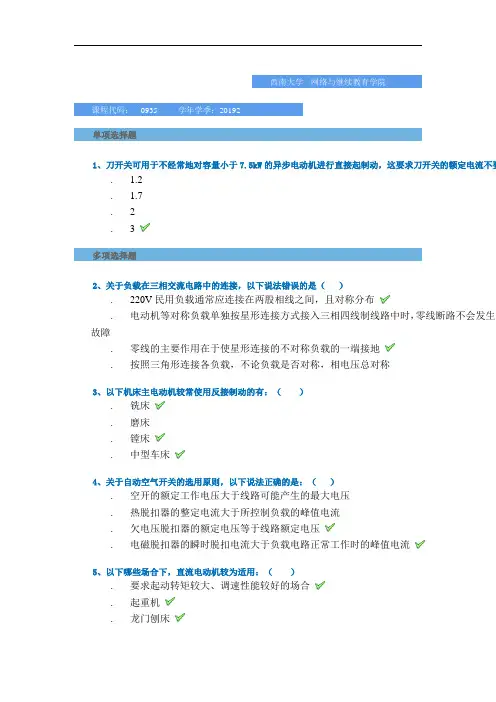

西南大学网络与继续教育学院课程代码： 0935 学年学季：20192单项选择题1、刀开关可用于不经常地对容量小于7.5kW的异步电动机进行直接起制动，这要求刀开关的额定电流不要. 1.2. 1.7. 2. 3多项选择题2、关于负载在三相交流电路中的连接，以下说法错误的是（）. 220V民用负载通常应连接在两股相线之间，且对称分布.电动机等对称负载单独按星形连接方式接入三相四线制线路中时，零线断路不会发生严故障.零线的主要作用在于使星形连接的不对称负载的一端接地.按照三角形连接各负载，不论负载是否对称，相电压总对称3、以下机床主电动机较常使用反接制动的有：（）.铣床.磨床.镗床.中型车床4、关于自动空气开关的选用原则，以下说法正确的是：（）.空开的额定工作电压大于线路可能产生的最大电压.热脱扣器的整定电流大于所控制负载的峰值电流.欠电压脱扣器的额定电压等于线路额定电压.电磁脱扣器的瞬时脱扣电流大于负载电路正常工作时的峰值电流5、以下哪些场合下，直流电动机较为适用：（）.要求起动转矩较大、调速性能较好的场合.起重机.龙门刨床.数控机床主电机6、由三相交流发电机产生的三相交流电通常具有如下哪些特点（）.三相电动势幅值相等.三相电动势频率相同.是对称电动势.相序不变7、与直流拖动相比，交流拖动的优点包括：（）.交流电动机成本相对低廉.交流电动机不存在换向器的转动速度限制.交流电动机无换向器之类经常需要保养维护的部分.在节能方面有明显优势8、控制变压器选型可以遵循的依据有：（）.依据控制线路最大工作负载所需的功率计算.依据控制线路可能出现的最低功率因数计算.依据变压器的容量应满足已吸合的电器在又起动吸合另一些电器时仍能吸合，然后结合大工作负载所需功率计算.依据控制线路所在电源端的额定电压和电流计算9、以下哪些符号代表断电延时时间继电器的延时闭合常闭触点：（）....10、YT4543型组合机床的动力滑台是一个液压传动与控制系统，该系统应该具有下述哪些组成部分？（.液压泵和电动机.执行器.控制调节装置.辅助装置11、通常，对机床主运动的控制要求包括（）.起动.停止.换向.变速12、关于视在功率、有功功率和无功功率的关系，以下正确的是：（）.变压器容量的标称值是指其视在功率.有功功率与无功功率的和即为视在功率.无功功率为视在功率乘以功率因素.有功功率为视在功率乘以功率因素13、直流电机的励磁方式是指直流电机的定子所产生的磁场的获得方式。
