电缆选型及敷设(1)

民用建筑电气设计中电线电缆的选型及敷设要求一、选型要求1.火灾防范性能：选择符合国家或行业标准的阻燃、耐火或防火性能要求的电线电缆，以确保在火灾发生时可以有效地减少火灾扩散的风险。

2.电流负载能力：根据建筑的用电需求和负载情况，选择适当的电线电缆，确保其足够承受电流负载，同时要考虑电线电缆的长期安全运行。

3.绝缘性能：选用具有良好绝缘性能的电线电缆，以确保电线电缆在正常使用中不会发生绝缘损坏导致的故障。

4.耐热性能：根据实际使用环境的温度要求，选择耐高温或耐低温的电线电缆，以保证其正常运行和安全使用。

5.耐腐蚀性能：根据实际使用环境的腐蚀条件，选择对应的耐腐蚀电线电缆，以防止电线电缆在腐蚀环境中出现性能下降或故障。

二、敷设要求1.电线电缆敷设前，必须进行安全检查，确保敷设环境无火源，无易爆、易燃物品，并且无潮湿、腐蚀性物质。

2.在电线电缆敷设过程中，应尽量避免电线电缆的机械损坏和外力拉伸。

3.对于室内敷设，在墙面内部和天花板内部的电线电缆必须用金属管或金属软管保护，外部则应用PVC、铁管或阻燃塑料管保护。

4.对于室外敷设，电线电缆必须采取防腐蚀措施，如镀锌钢管、PVC 电缆套、电缆桥架等。

5.在进行电线电缆的敷设时，应留有充足的余量，以便日后的维修和更换。

6.对于不同电路的电线电缆，应进行明确标识，避免混淆。

7.在电线电缆敷设完成后，应进行电气安全测试，确保电线电缆的连接和绝缘性能符合要求。

8.在进行电线电缆敷设时，应按照相关的标准和规范进行，保证敷设质量和电气安全。

总结：在民用建筑电气设计中，电线电缆的选型和敷设是非常重要的环节，选用合适的电线电缆，并按照相关的要求进行敷设，可以保证电线电缆在正常使用中的安全性和可靠性。

民用建筑电气设计中电线电缆的选型及敷设要求发布日期：2015-04-29 来源：《电气&智能建筑》作者：张晓萍张渊张哲核心提示：文章梳理了住宅建筑电气设计中电线电缆的选型，简述除住宅外其它民用建筑电气设计中电线电缆的选型；并探讨配电线路的敷设要求。

1 前言电线电缆作为建筑电气不可或缺的组成部分，它的运用范围极其广泛。

随着建筑物内电气负荷的日益增长，线缆燃烧造成的电气火灾也频繁发生。

同时，一旦火灾发生，消防设备的安全可靠运行，也需要电线电缆的保障。

因此，建筑电气中电线电缆的选用，不仅关系到用电设备的正常使用，关系到建筑电气的工程造价，更重要的是关系到电气使用的安全性，甚至建筑内人员的人身安全。

本文更多的从消防的角度结合工程经验，根据《电力工程电缆设计规范》、《住宅建筑电气设计规范》、《民用建筑电气设计规范》、《建筑设计防火规范》等国家规范和上海市工程建设规范《民用建筑电线电缆防火设计规程》的规定，按普通、消防负荷两部分，从消防供电干线、应急照明和火灾自动报警等三方面，梳理了各级别民用建筑应选用的电线电缆型式及其敷设方式。

2 常用电力电缆类型在目前的建筑电气设计中，常用的线缆可分为以下几类：普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆和矿物绝缘电缆。

对应上述的各类线缆，不同的厂家有不同的产品，但基本的要求和定义是一致的。

本文仅列举笔者设计中常用的线缆类型。

（1）普通线缆主要指聚氯乙烯绝缘电线BV线和交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV.（2）阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。

该线缆通常指能通过GB/T1838 0.3(等同IEC60332-3)试验合格的电线电缆。

包括具有阻燃性的聚氯乙烯绝缘电线ZRBV线和具有阻燃性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV.（3）耐火线缆在规定温度和时间的火焰燃烧下，仍能保持线路完整性的电线电缆。

通常指通过GB／T12666.6(等效IEC60331)试验合格的电线电缆。

电力工程施工电缆规范是为了保证电力工程施工质量、安全、进度和投资控制而制定的。

本规范适用于电力系统中电缆线路的施工，包括电缆选型、敷设、连接、固定、防火等环节。

一、电缆选型1. 电缆类型应根据电力系统的设计要求、敷设方式、环境条件等因素进行选择。

一般分为交联聚乙烯绝缘电缆、聚氯乙烯绝缘电缆、橡皮绝缘电缆等。

2. 电缆截面应根据负载电流、敷设方式、环境温度、电缆长度等因素进行选择。

应满足热稳定、载流容量、电压降等要求。

3. 电缆的敷设方式应根据电缆的类型、截面、敷设环境、地下管道的状况等因素进行选择。

一般有直接埋地、电缆沟、隧道、架空等敷设方式。

二、电缆敷设1. 电缆敷设前应进行清管、吹扫，确保管道内无杂物、水分、油污等。

2. 电缆敷设应按照设计图纸和施工方案进行，严格控制电缆的弯曲半径，避免过度弯曲损伤电缆。

3. 电缆敷设应采取防潮、防火、防腐蚀等措施，确保电缆安全可靠。

4. 电缆敷设过程中，应定期检查电缆的绝缘电阻、电压降等参数，确保电缆质量。

三、电缆连接1. 电缆连接应采用专用连接器件，如接头、连接管等。

连接器件应符合国家标准和行业规定。

2. 电缆连接前应清洁电缆端面，去除氧化层、污垢等。

3. 电缆连接应牢固、可靠，连接器件的接触电阻应符合规定。

4. 电缆连接后应进行绝缘测试，确保连接部位的绝缘性能达到要求。

四、电缆固定1. 电缆固定应采用专用固定器件，如夹具、挂钩等。

固定器件应符合国家标准和行业规定。

2. 电缆固定应牢固、可靠，避免电缆过度弯曲、磨损等。

3. 电缆固定间距应根据电缆类型、截面、敷设方式等因素进行确定。

五、防火措施1. 电缆敷设过程中，应采取防火隔离、防火涂料等防火措施。

2. 电缆穿越防火分区时，应设置防火堵料、防火门等防火设施。

3. 电缆隧道、电缆沟等敷设场所应设置火灾报警、灭火系统等消防设施。

六、施工质量控制1. 施工过程中，应严格执行施工方案、技术规范，确保施工质量。

2. 施工人员应具备相应的专业技术资格，熟悉电缆施工工艺和操作规程。

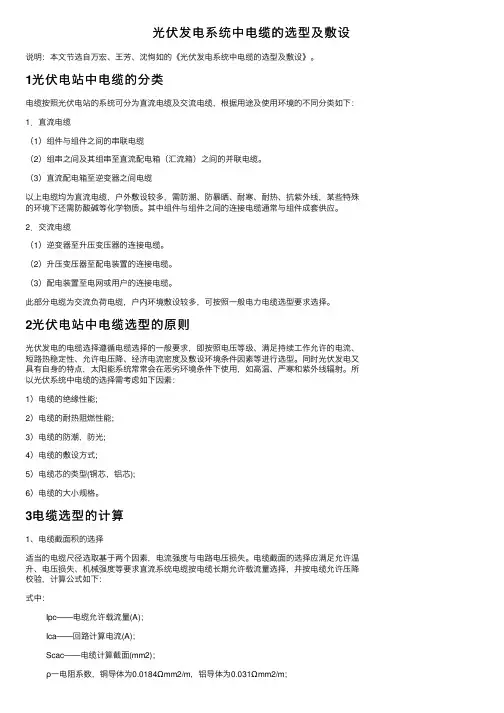

光伏发电系统中电缆的选型及敷设说明：本⽂节选⾃万宏、王芳、沈恂如的《光伏发电系统中电缆的选型及敷设》。

1光伏电站中电缆的分类电缆按照光伏电站的系统可分为直流电缆及交流电缆，根据⽤途及使⽤环境的不同分类如下：1．直流电缆（1）组件与组件之间的串联电缆（2）组串之间及其组串⾄直流配电箱（汇流箱）之间的并联电缆。

（3）直流配电箱⾄逆变器之间电缆以上电缆均为直流电缆，户外敷设较多，需防潮、防暴晒、耐寒、耐热、抗紫外线，某些特殊的环境下还需防酸碱等化学物质。

其中组件与组件之间的连接电缆通常与组件成套供应。

2．交流电缆（1）逆变器⾄升压变压器的连接电缆。

（2）升压变压器⾄配电装置的连接电缆。

（3）配电装置⾄电⽹或⽤户的连接电缆。

此部分电缆为交流负荷电缆，户内环境敷设较多，可按照⼀般电⼒电缆选型要求选择。

2光伏电站中电缆选型的原则光伏发电的电缆选择遵循电缆选择的⼀般要求，即按照电压等级、满⾜持续⼯作允许的电流、短路热稳定性、允许电压降、经济电流密度及敷设环境条件因素等进⾏选型。

同时光伏发电⼜具有⾃⾝的特点，太阳能系统常常会在恶劣环境条件下使⽤，如⾼温、严寒和紫外线辐射。

所以光伏系统中电缆的选择需考虑如下因素：1）电缆的绝缘性能;2）电缆的耐热阻燃性能;3）电缆的防潮，防光;4）电缆的敷设⽅式;5）电缆芯的类型(铜芯，铝芯);6）电缆的⼤⼩规格。

3电缆选型的计算1、电缆截⾯积的选择适当的电缆尺径选取基于两个因素，电流强度与电路电压损失。

电缆截⾯的选择应满⾜允许温升、电压损失、机械强度等要求直流系统电缆按电缆长期允许载流量选择，并按电缆允许压降校验，计算公式如下：式中：Ipc——电缆允许载流量(A)；Ica——回路计算电流(A)；Scac——电缆计算截⾯(mm2)；ρ⼀电阻系数，铜导体为0.0184Ωmm2/m，铝导体为0.031Ωmm2/m；L——电缆长度(m)；△Up——回路允许压降(V)。

2、电压损失计算考虑电压降不要超过2%，线损的计算公式为：线损 = 电流 × 电路总线长 × 线缆电压因⼦式中的数值，1）电流逆变器的连接，交流负载的连接，蓄电池到室内设备的短距离直流连接，选取电缆的额定电流为计算电缆连续电流的1.25倍。

电缆的敷设方式、选型、截面积的选择及施工中应注意的问题电缆的敷设方式、选型、截面积的选择,网络及施工中应注意的问题1电缆的敷设方式电缆的敷设方式有以下几种:直埋敷设、穿管敷设、浅槽敷设、电缆沟敷设、电缆隧道敷设、架空敷设几种方式都有优缺点,一般要考虑城市发展规划,现有建筑物的密度电缆线路长度敷设条数及其周围环境的影响等。

从技术上比较,电缆隧道方式和电缆沟敷设方式便于电缆的施工、维护和检修。

在一些发达国家城市中,城市规划建设时,已考虑公用隧道。

实践证明公用隧道运行效果良好,大大降低了重复投资次数和反复开挖路面的现象,但初期投资巨大,建筑材料耗资金,在国内,由于各种因素的限制,这种敷设方式是极少的。

相比而言,直埋敷设和浅槽敷设则是属于经济型的敷设方式,直埋电缆是最经济而广泛系用电敷设方式,它运用于郊区和车辆通行不太频繁的地方。

但不利于电缆的维护和检修,一旦遇到电缆故障,即使使用测试仪测出故障点,也要重新挖开电缆沟,极不方便。

因此电缆敷设方式的选择,要结合实际情况,根据工程条件、环境特点、电缆型号和数量等因素,用发展的眼光,按照满足运行可靠性、便于维护的要求和技术经济合理的原则确定。

2电缆的选型常用的电力电缆有油浸电缆、聚氯乙烯绝缘电缆、交联聚乙烯电缆等,根据使用场合的不同,又延伸为不同种类的特种电缆。

目前,随着生产技术和生产工艺的不断提高,交联聚乙烯电缆已成为使用最广的电缆产品,在电缆选型时,应根据使用的不同环境和条件,结合具体情况进行选择,尽量减少穿越各种管边铁路,公路和通讯电缆;如采用直埋和浅槽敷设方式时,应考虑使用加钢铠的电缆。

3电缆截面积的选择电缆截面积的选择,关系到投资多少、线路的损耗和电压质量、电缆的使用寿命等。

如选用截面积偏小,会导致电压质量下降、线路损耗过大,则会使初期投资太高。

因此应根据负荷预测结果,发展规划,选择合适的截面积,使电力电缆满足最大工作电流下的缆芯温度要求和电压降要求,最大短路电流作用下的热稳定要求。

输配电线路及电缆选型与敷设主要讨论了输配电线路及电缆的选型与敷设,涵盖了各种电缆类型、敷设方式、选型原则等内容,以期为电力工程的设计和施工提供一些参考和指导。

电缆类型电缆主要分为三种类型:交流电缆、直流电缆和光电复合电缆。

交流电缆主要用于输配电系统中,其特点是传输容量大、传输距离远、电压等级高。

直流电缆主要用于直流输电系统中,其特点是输电能力强、输电损耗小、线路造价低。

光电复合电缆主要用于通信系统中,其特点是传输速率快、传输距离远、抗干扰能力强。

电缆敷设方式电缆敷设方式主要有四种:直埋敷设、管道敷设、隧道敷设和架空敷设。

直埋敷设是将电缆直接埋入地下,适用于短距离、小容量电缆线路。

管道敷设是将电缆放入预制的管道中,适用于较长距离、较大容量电缆线路。

隧道敷设是将电缆放入专门挖掘的隧道中,适用于长距离、大容量电缆线路。

架空敷设是将电缆架设在空中,适用于大容量、长距离电缆线路。

电缆选型原则电缆选型应遵循以下原则:1.满足电力系统技术要求:电缆的额定电压、额定电流、短路容量等参数应满足电力系统的技术要求。

2.经济合理:在满足技术要求的前提下,应选择价格合理、运行维护成本低的电缆。

3.安全可靠:电缆应具有足够的机械强度、耐热性能、耐腐蚀性能、抗干扰能力等,保证电缆在运行过程中的安全可靠性。

4.施工方便:电缆的截面、敷设方式、接头方式等应考虑施工方便。

在实际工程中,应根据具体情况选择合适的电缆类型、敷设方式和选型原则,以达到最佳的设计效果。

接下来将就输配电线路及电缆的选型与敷设分别展开讨论。

输配电线路选型在选择输配电线路时，需要考虑以下几个关键因素：线路长度和功率传输线路的长度和预期传输的功率是选择输配电线路的两个基本参数。

线路长度决定了电缆的类型和敷设方式，而功率传输则影响了电缆的截面面积。

对于长距离输电，通常需要使用高电压等级以减少传输损耗，同时选择适合该电压等级的电缆。

环境条件对电缆的选型和敷设方式有重要影响。

民用建筑电气设计中电线电缆的选型及敷设要求一、电线电缆的选型1.根据电流载荷选择导线截面积：根据建筑物的用电负载情况和线路长度，选择合适的导线截面积，以确保线路的电流载荷能够正常运行。

一般来说，随着用电负载的增加，导线截面积也需要增大。

2.根据电压等级选择电缆型号：根据建筑物的电压等级要求，选择符合标准的电缆型号。

常用的低压电缆包括VVRP、VV、VV22等，高压电缆包括YJV、YJV22等。

3.根据敷设环境选择电缆外护层：根据电缆的敷设环境，选择适当的电缆外护层材料。

如在低温环境下，应选择低温耐寒的电缆；在酸碱腐蚀环境下，应选择耐腐蚀的电缆。

4.根据安全要求选择阻燃性能：为了确保建筑物在发生火灾时能够及时疏散人员，电线电缆应具备良好的阻燃性能。

因此，在选型时，应选择阻燃性能符合要求的电线电缆。

二、电线电缆的敷设要求1.敷设路径规划：根据设计要求和布线图，合理规划电线电缆的敷设路径，避免交叉、缠绕等问题。

在规划路径时，还需考虑线路的可维修性和易更换性。

2.保护措施和回路划分：对于容易受到外力损害的电线电缆，应采取相应的保护措施，如设置护管、套管和护铠等。

同时，还需根据实际情况合理划分回路，避免电力负荷过大而影响线路的安全运行。

3.接头和绝缘处理：在电线电缆的敷设过程中，需要进行接头处理和绝缘处理。

接头应采用符合标准的连接器材，并进行正确的接头处理，以确保接头的可靠性。

绝缘处理则可以采用绝缘胶带等材料进行包裹，增强线路的绝缘性能。

4.敷设弯曲半径要求：为了避免电线电缆在弯曲处损坏，敷设过程中需要遵循弯曲半径的要求。

一般来说，低压电线电缆的最小弯曲半径约为电缆外径的4-5倍，高压电线电缆的最小弯曲半径约为电缆外径的10倍。

5.消防通道和标识：在电线电缆的敷设过程中，应确保消防通道的畅通，并设置电线电缆的标识，方便日后维修和更换。

综上所述，电线电缆的选型和敷设要求对于建筑的电气安全和可靠运行起着重要的作用。

室外电缆、室内非消防电缆和室内消防电缆的选型与敷设要求--选择与敷设要求-电缆在不同环境中的应用引言：电缆是现代电力传输和分配的重要组成部分。

在不同的使用环境和要求下，选取合适的电缆类型，并正确进行敷设，是确保电力系统安全稳定运行的重要任务。

本文将探讨室外电缆、室内非消防电缆和室内消防电缆的选型与敷设要求。

一、室外电缆的选型及敷设要求：室外电缆通常用于户外电力传输和配电系统，面对环境的侵蚀和气象条件的影响。

因此，它们需要具备以下特点：1. 耐候性：选用具有耐候性的绝缘材料，如聚乙烯（PE）或交联聚乙烯（XLPE），以抵御紫外线和其他气候条件的破坏。

2. 防水性：采用阻水设计，确保电缆在潮湿环境下仍能正常运行。

3. 抗化学腐蚀性：室外电缆经常遇到土壤、化学物质等腐蚀因素，应选用抗化学腐蚀性能强的绝缘和护套材料。

4. 机械强度：室外电缆可能面对挖掘、施工和车辆碾压等机械应力，因此需要具备足够的机械强度。

5. 敷设方式：室外电缆应尽量采用埋地敷设方式，采用适当的敷设深度和保护措施，以保证电缆安全可靠。

二、室内非消防电力电缆的选型及敷设要求：室内非消防电缆主要应用于建筑物内的电源配电、照明和通信等系统。

其选型和敷设要求如下：1. 阻燃性能：室内电缆应选用阻燃绝缘和护套材料，以防止火灾蔓延。

2. 绝缘性能：选择具备良好绝缘性能的材料，例如聚氯乙烯（PVC）或交联聚乙烯（XLPE）。

3. 电磁干扰：避免电缆与信号电缆或弱电系统的相互干扰，可采用屏蔽电缆或适当的布线方式。

4. 敷设方式：室内电缆通常以固定方式敷设，采用管道、槽道或电缆桥架等适当装置进行保护。

三、室内消防电力电缆的选型及敷设要求：室内消防电力电缆用于建筑物内的消防应急电力系统，要求具备以下特点：1. 高温耐久性：在火灾条件下，电缆应能保持良好的电气性能和强度。

2. 防烟阻燃性能：电缆应选用阻燃和防烟材料，以减少火灾产生的烟雾和毒气。

3. 低烟无酸性：火灾时，电缆释放的烟雾和气体应对人身安全无害。
