110kV智能综合变电站保护与监控系统概述【摘要】本篇文章主要介绍了110kV智能综合变电站保护与监控系统的概述。
首先从系统组成、功能特点、应用范围、技术优势和实际应用案例等方面对该系统进行了详细阐述。
然后探讨了该系统在变电站中的重要性,并展望了未来发展趋势。
通过总结可以得出,110kV智能综合变电站保护与监控系统在电力行业具有重要的意义,未来将更加智能化和高效化。
通过本文的分析,读者可以深入了解这一系统的特点和优势,以及它在电力系统中的应用和前景。
【关键词】110kV、智能综合、变电站、保护、监控系统、系统组成、功能特点、应用范围、技术优势、实际应用案例、重要性、未来发展趋势、总结1. 引言1.1 110kV智能综合变电站保护与监控系统概述110kV智能综合变电站保护与监控系统是一种集保护、控制、监测、通信和辅助功能于一体的综合性电力系统。
随着电力系统的发展和变革,110kV智能综合变电站保护与监控系统的作用日益凸显。
本文将对该系统进行全面介绍和概述,以便读者更好地了解其工作原理和应用场景。
在当今电力系统中,110kV智能综合变电站保护与监控系统扮演着关键的角色,其功能和技术含量越来越丰富和高效。
通过本文的介绍,读者将对该系统的构成、特点、应用范围、技术优势和实际应用案例有更深入的了解,为今后在电力系统中的应用和推广提供参考和指导。
110kV智能综合变电站保护与监控系统的重要性和未来发展趋势也将在本文中进行分析和总结,以便读者更好地把握其发展方向和未来发展空间。
2. 正文2.1 系统组成110kV智能综合变电站保护与监控系统的系统组成是非常重要的,它直接影响到系统的正常运行和保护效果。
该系统的组成通常包括以下几个部分:1. 主控系统:主控系统是整个系统的核心,负责对整个变电站的运行状态进行监控和调度。
它采用先进的控制算法和数据处理技术,实现对各个设备的监控和保护。
2. 保护装置:保护装置是系统中非常关键的一部分,主要负责对电力设备进行实时保护。

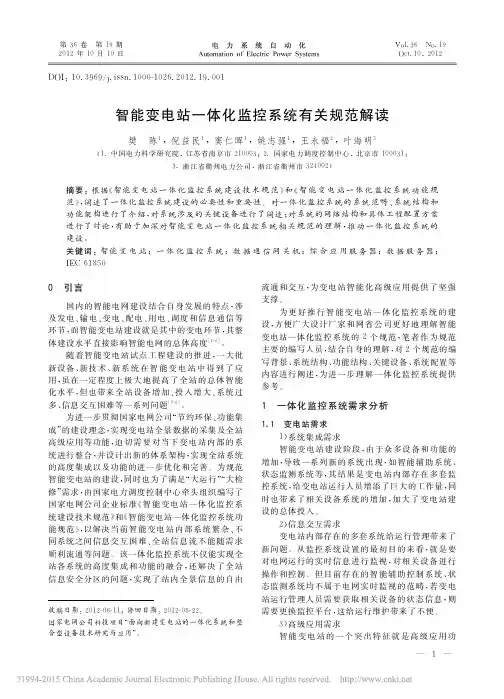

关于智能变电站一体化监控系统有关规范的研究【摘要】在推进智能电网的发展时,智能变电站的建设十分重要,本文参考国家电力调度控制中心编制智能变电站建设时的两个规范,从智能变电站一体化监控系统的变电站需求、调度中心需求、生产管理系统需求以及系统的范畴、功能、框架、新型设备、结构等各个方面对其监控系统的规范进行了探讨,有一定的指导意义。
【关键词】智能变电站监控系统调度中心规范随着电力行业的迅猛发展和计算机通信技术的广泛应用,智能电网的建设已成为热门话题。
智能电网涉及到发电、变电、输电、配电、用电以及调度及通信系统等各方面的环节,而变电环节中一个重要的环节就是智能变电站的建设,其水平直接决定着智能电网建设的总体高度。
智能变电站建设时,新设备、新技术以及新系统的应用,很大程度地提高了变电站的总体智能化水平,但也伴随着投入增加、系统过多以及信息交互困难等许多问题。
为了响应国网公司“节约环保”的建设理念,对智能变电站的建设加以规范,本文参考国家电力调度控制中心编制的《智能变电站一体化监控系统功能规范》以及《智能变电站一体化监控系统建设技术规范》,对智能变电站建设时的一体化监控系统进行了研究。
1 一体化监控系统需求分析(1)变电站需求。
变电站需求包括三个方面的内容:1)系统集成需求。
由于在建设智能变电站时,会增加许多新的设备和功能,致使一些新的系统,如智能辅助系统、状态监测系统等出现,需增加变电站相关设备和总体投入。
2)信息交互需求。
监控系统的最初目的就是对电力系统的运行进行实时的监视,并进行相关操作和控制,但目前变电站内部系统过多,比如智能辅助控制系统以及状态监测系统等电网都不能实时监视,给运行维护带来了极大的不便。
3)高级应用需求。
高级应用功能是智能变电站的一个突出特征,体现着变电站的智能化。
变电站高级应用功能的基础是变电站的全景数据。
比如目前变电站的智能告警功能,只能局限于变电站的一次设备和保护测控装置,这在很大程度上都不能满足智能变电站需求,应对其进行综合处理和建设。
智能变电站辅助系统综合监控平台一、系统概述智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心,通过各种物联网技术,对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制,完成环境、视频、火灾消防、采暖通风、照明、SF6 安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控,实现集中管理和一体化集成联动,为变电站的安全生产提供可靠的保障,从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。
二、系统组成(一)、系统架构GPRS/3G/4G TCP/IP RS485/RS232智能变电站辅助系统综合监控平台变压器配电环境SF6 音视频安防消防门禁空调灯光(二八系统网络拓扑智能变电站辅助系统综合监控平台将各种子系统通过以太网或 RS232/485接口进行连接,包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等, 并通过软件平台进行集成和集中监视控制,形成一套辅助系统综合监控平台。
(三八 核心硬件设备:智能配电一体化监控装置PDAS-100系列智能配电一体化监控装置,大批量应用在变电站、开闭所和基 站,实践证明产品质量的可靠性,能够兼容并利用现有绝大部分设备, 有效保护 客户的已有投资。
能够实现大部分的传感器解析和设备控制, 以及设备内部的联 动控制,脱机实现联动、报警以及记录等功能。
工业级设计,通过 EMC4级和国 网指定结构检测。
智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无线 检测,变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体和腐 蚀性气体检测、安防、消防、采暖通风除湿机控制、灯光控制以及门禁而设计生 产的一款产品。
它通过以太网TCP/IP 或者GPRS/3G/4C 网络,主要解决分布式无 人值守配电房的监控和管理问题。
1)置触摸屏支持单机管理配置7寸TFT 触摸屏,可以在触摸屏上进行网络参数设置、监控对象上下限 设置,状态监测、设备控制等功能,即使不联网也可以实现绝大部分功能。
国电智能变电站一体化监控系统解决方案一、背景介绍随着电网的建设和运营变得越来越复杂,对变电站的安全、稳定和高效运营的需求也越来越高。
由此,国电智能变电站一体化监控系统应运而生。
该系统通过集成各种监控设备和技术,实现对变电站各个环节的监控、控制和管理,提高变电站的运维水平和效率,确保电网运行的可靠性和稳定性。
二、系统架构1.数据采集层:通过传感器、仪器仪表等设备,实时采集变电站各种设备的运行数据,包括电流、电压、温度、湿度、气压等。
2.数据传输层:将采集到的数据通过有线或无线方式传输至上层的数据处理中心,确保数据的准确和及时性。
3.数据处理中心:对传输来的数据进行处理和分析,通过算法和模型计算得到各种参数的变化趋势、预警等。
这一层还可以对数据进行实时监测、查询和分析。
4.系统管理及控制层:通过对数据的处理和分析,形成对变电站运行状态的判断,一旦发现异常情况,系统可以通过自动控制或发送警报通知相关人员进行处理。
5.用户界面层:在PC端或移动设备上展示系统的各项功能和操作界面,方便用户进行操作和控制。
三、系统功能1.实时监测和数据采集:对变电站的各种设备实时进行监测和数据采集,包括线路的电流、电压参数,变压器的温度、湿度参数等;2.故障诊断和预警:通过系统对数据的分析和处理,实时判断设备运行是否正常,并预测可能发生的故障,及时通过界面或短信、邮件等方式发送给相关人员;3.智能控制和操作:对变电站的各种设备进行控制和操作,如远程开关、调整和控制线路的电流和电压等;4.统计和分析报表:对变电站的运行数据进行统计和分析,生成各种报表和图表,方便用户进行数据分析和决策;5.安全和保护功能:通过对设备的监控和控制,确保变电站的安全和稳定运行,避免火灾、爆炸等事故的发生。
四、系统优势1.实时性高:系统可以实时采集和处理变电站的各项数据,及时反馈变化情况,并提供预警功能。
2.可靠性强:系统具有自动诊断、故障预测等功能,能够提前预防和修复设备故障,降低事故发生的概率。
一、概述智能变电站辅助系统综合监控平台是智能变电站的重要组成部分,是集自动化技术、计算机技术、网络通信技术、视频压缩技术、射频识别技术以及智能控制术等技术为一体的综合信息平台,专门用于实现对变电站各种辅助生产系统的整合、优化、管理及控制,成为实施“大运行”战略体系不可或缺的重要技术手段。
二、目的通过对现有孤立分散的各类二次系统资源进行规范整合,实现二次系统的优化配置、信息资源共享、部门间业务的无缝衔接,从而提高电网一体化运行水平,解决二次系统种类繁杂、运行信息割裂等问题,满足大运行体系建设的需要。
1、通过规范各类辅助生产系统的信息传输方式及通信规约,有利于统一化管理,方便新的智能化功能扩充。
2、可以实现变电站“数据集成、业务协同、管理集中、资源共享”的管理要求,实现信息的集中采集、集中传输、集中分析、集中应用,实现与其他系统的交互应用,从根本上消除产生“信息孤岛”的局面。
3、通过各种辅助生产系统的有机整合,不仅可以提升各子系统的性能,实现系统功能的统一管理及广泛联动,提高应急处理和反应能力,加强对意外灾害和突发事件的预防和管理能力。
从而全面提升系统的智能化管理水平。
4、通过各种辅助生产系统的高度集成,统一上传,有利于远方人员对站内状况的全盘掌控,以加强对变电站的运行管理,提高对变电站辅助生产系统的监管质量,降低维护成本,提高运维效率。
三、适用范围可广泛应用于各电压等级变电站/所、换流站、开闭站/所等场所。
六、九大子系统智能变电站辅助系统综合监控平台包括视频联动子系统、火灾消防子系统、周界报警子系统、环境温湿度采集子系统、空调控制子系统、风机控制子系统、给排水控制子系统、灯光控制子系统、门禁控制子系统等九部分内容。
1)视频联动子系统视频联动子系统即将变电站的视频遥视的前端摄像机接入智能辅助系统的功能单元,是智能辅助系统的核心,提供与其它八个系统进行联动操作,实现视频共享及系统间协作功能.a. 可接受其他系统的调用请求;b. 系统可保障原视频监控系统的系统功能与应用不受影响;c. 系统支持同一摄像机的多位置调用及多个摄像机的同一位置调用方式,即以目标为基础的监控模式.2)火灾消防子系统火灾消防子系统是将火灾消防报警设备接入智能辅助系统的功能单元,以实现火灾消防系统与其他系统的联动与数据共享,从而实现报警资源的共享及系统间协作功能。

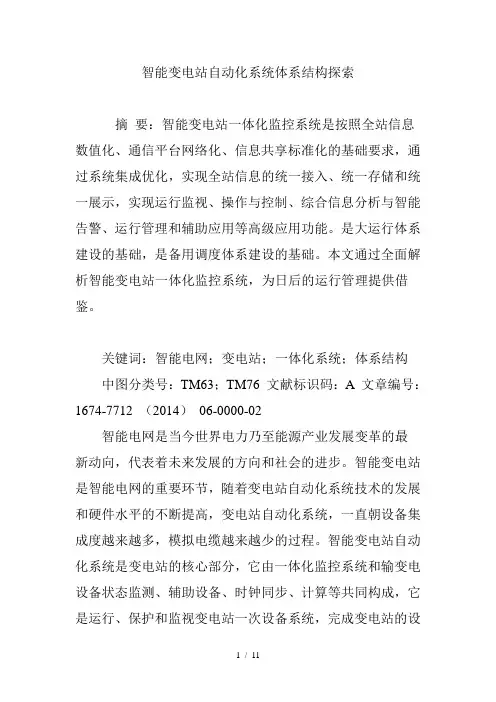

智能变电站自动化系统体系结构探索摘要:智能变电站一体化监控系统是按照全站信息数值化、通信平台网络化、信息共享标准化的基础要求,通过系统集成优化,实现全站信息的统一接入、统一存储和统一展示,实现运行监视、操作与控制、综合信息分析与智能告警、运行管理和辅助应用等高级应用功能。
是大运行体系建设的基础,是备用调度体系建设的基础。
本文通过全面解析智能变电站一体化监控系统,为日后的运行管理提供借鉴。
关键词:智能电网;变电站;一体化系统;体系结构中图分类号:TM63;TM76 文献标识码:A 文章编号:1674-7712 (2014)06-0000-02智能电网是当今世界电力乃至能源产业发展变革的最新动向,代表着未来发展的方向和社会的进步。
智能变电站是智能电网的重要环节,随着变电站自动化系统技术的发展和硬件水平的不断提高,变电站自动化系统,一直朝设备集成度越来越多,模拟电缆越来越少的过程。
智能变电站自动化系统是变电站的核心部分,它由一体化监控系统和输变电设备状态监测、辅助设备、时钟同步、计算等共同构成,它是运行、保护和监视变电站一次设备系统,完成变电站的设备及其反馈线监视、控制、保护等功能。
一体化监控系统是智能电网调度控制和生产管理的基础。
一、智能变电站自动化系统结构(一)网络总体结构变电站自动化系统是运行、保护和监视变电站一次设备的系统,完成变电站的设备及其馈线监视、控制、保护等功能。
变电站自动化系统采用开放式分层分布结构,由“三层二网”构成。
(二)站控层站控层德主要功能是为变电站提供运行、管理、工程配置的界面,并记录变电站内的所有相关信息,具体如下:(1)汇总全站的实时数据信息,不断刷新实时数据库,按时登陆、填写历史数据库。
(2)按既定规约将有关数据信息送向调度或控制中心,接受调度或控制中心有关控制命令并转间隔层、过程层执行。
(3)监控系统和远动通信服务器采用一体化数据库配置方式,生成监控数据库的同时即可完成远动通信服务器的数据库、功能及逻辑的配置,提高变电站的维护效率。
智能变电站辅助系统综合监控平台一、系统概述智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心,通过各种物联网技术,对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制,完成环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控,实现集中管理和一体化集成联动,为变电站的安全生产提供可靠的保障,从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。
二、系统组成(一)、系统架构(二)、系统网络拓扑交换机服务器站端后台机网络视频服务器门禁摄像摄像头户外刀闸温蓄电池在线监测开关柜温度监测电缆沟/接头温度监测SF6监测空调仪表电压UPS温湿度电流烟感电容器打火红外对射门磁非法入侵玻璃破碎电子围栏水浸空调风机灯光警笛警灯联动协议转换器协议转换器协议转换器消防系统安防系统其他子系统TCP/IP 网络上级监控平台采集/控制主机智能变电站辅助系统综合监控平台将各种子系统通过以太网或RS232/485接口进行连接,包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等,并通过软件平台进行集成和集中监视控制,形成一套辅助系统综合监控平台。
(三)、核心硬件设备:智能配电一体化监控装置PDAS-100系列智能配电一体化监控装置,大批量应用在变电站、开闭所和基站,实践证明产品质量的可靠性,能够兼容并利用现有绝大部分设备,有效保护客户的已有投资。
能够实现大部分的传感器解析和设备控制,以及设备内部的联动控制,脱机实现联动、报警以及记录等功能。
工业级设计,通过EMC4级和国网指定结构检测。
智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无线检测,变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体和腐蚀性气体检测、安防、消防、采暖通风除湿机控制、灯光控制以及门禁而设计生产的一款产品。
它通过以太网TCP/IP 或者GPRS/3G/4G 网络,主要解决分布式无人值守配电房的监控和管理问题。
智能变电站一体化监控系统integratedsupervision andcontrolsystem ofsmartsubstation按照全站信息数字化、通信平台网络化、信息共享标准化的基本要求,通过系统集成优化,实现全站信息的统一接入、统一存储和统一展示,实现运行监视、操作与控制、综合信息分析与智能告警、运行管理和辅助应用等功能。
全景数据panoramicdata 反映变电站运行的稳态、暂态、动态数据、设备运行状态以及图像、模型等数据的集合。
3.3数据通信网关机communication gateway一种通信装置。
实现智能变电站与调度、生产等主站系统之间的通信,为主站系统实现智能变电站监视控制、信息查询和远程浏览等功能提供数据、模型和图形的传输服务。
综合应用服务器comprehensiveapplicationserver实现与状态监测、计量、电源、消防、安防和环境监测等设备(子系统)的信息通信,通过综合分析和统一展示,实现一次设备在线监测和辅助设备的运行监视、控制与管理。
数据服务器dataserver实现智能变电站全景数据的集中存储,为各类应用提供统一的数据查询和访问服务。
智能变电站自动化体系架构a )智能变电站自动化由一体化监控系统和输变电设备状态监测、辅助设备、时钟同步、计量等共同构成。
一体化监控系统纵向贯通调度、生产等主站系统,横向联通变电站内各自动化设备,是智能变电站自动化的核心部分;b )智能变电站一体化监控系统直接采集站内电网运行信息和二次设备运行状态信息,通过标准化接口与输变电设备状态监测、辅助应用、计量等进行信息交互,实现变电站全景数据采集、处理、监视、控制、运行管理等,其逻辑关系如图 1 所示。
当前,变电站的对时方式有脉冲对时、编码对时和网络对时3种方式。
在IEC61850变电站中一般采用SNTP对时服务器,如果没有专门的SNTP对时服务器,可以用一台Windows PC主机来代替。
在我们的系统中可以设置后台主机为SNTP对时服务器。
晶振的作用是为系统提供基本的时钟信号。
通常一个系统共用一个晶振,便于各部分保持同步。
有些通讯系统的基频和射频使用不同的晶振,而通过电子调整频率的方法保持同步。
主时钟应双重化配置,支持北斗导航系统(BD )、全球定位系统(GPS )和地面授时信号,优先采用北斗导航系统,主时钟同步精度优于 1 μ s ,守时精度优于1 μ s/h (12h 以上);c )站控层设备宜采用简单网络时间协议(SNTP )对时方式;d )间隔层和过程层设备宜采用IRIG-B 、1PPS 对时方式。
二次系统安全防护智能变电站一体化监控系统安全分区及防护原则:a )安全Ⅰ区的设备包括一体化监控系统监控主机、Ⅰ区数据通信网关机、数据服务器、操作员站、工程师工作站、保护装置、测控装置、PMU 等;b )安全Ⅱ区的设备包括综合应用服务器、计划管理终端、Ⅱ区数据通信网关机、变电设备状态监测装置、视频监控、环境监测、安防、消防等;c )安全Ⅰ区设备与安全Ⅱ区设备之间通信应采用防火墙隔离;d )智能变电站一体化监控系统通过正反向隔离装置向Ⅲ / Ⅳ区数据通信网关机传送数据,实现与其他主站的信息传输;e )智能变电站一体化监控系统与远方调度(调控)中心进行数据通信应设置纵向加密认证装置。
智能终端smartterminal一种智能组件。
与一次设备采用电缆连接,与保护、测控等二次设备采用光纤连接,实现对一次设备(如:断路器、刀闸、主变压器等)的测量、控制等功能。
MMS Manufacturing MessageSpecificationMMS 即制造报文规范,是ISO/IEC9506 标准所定义的一套用于工业控制系统的通信协议。
MMS 规了工业领域具有通信能力的智能传感器、智能电子设备(IED )、智能控制设备的通信行为,使出自不制造商的设备之间具有互操作性(Interoperation )。
GOOSE Generic Object Oriented Substation EventGOOSE 是一种面向通用对象的变电站事件。
主要用于实现在多IED 之间的信息传递,包括传输跳闸信号(命令),具有高传输成功概率。
1SV Sampled Value采样值。
基于发布/ 订阅机制,交换采样数据集中的采样值的相关模型对象和服务,以及这些模型对和服务到ISO/IEC8802-3 帧之间的映射。
继电保护及相关设备配置原则5.1 一般要求a )220kV 及以上电压等级的继电保护及与之相关的设备、网络等应按照双重化原则进行配置,双Q / GDW 441 — 20105重化配置的继电保护应遵循以下要求:1 )每套完整、独立的保护装置应能处理可能发生的所有类型的故障。
两套保护之间不应有任何电气联系,当一套保护异常或退出时不应影响另一套保护的运行;2 )两套保护的电压(电流)采样值应分别取自相互独立的MU ;3 )双重化配置的MU 应与电子式互感器两套独立的二次采样系统一一对应;4 )双重化配置保护使用的GOOSE (SV )网络应遵循相互独立的原则,当一个网络异常或退出时不应影响另一个网络的运行;5 )两套保护的跳闸回路应与两个智能终端分别一一对应;两个智能终端应与断路器的两个跳闸线圈分别一一对应;6 )双重化的线路纵联保护应配置两套独立的通信设备(含复用光纤通道、独立纤芯、微波、载波等通道及加工设备等),两套通信设备应分别使用独立的电源;7 )双重化的两套保护及其相关设备(电子式互感器、MU 、智能终端、网络设备、跳闸线圈等)的直流电源应一一对应;8 )双重化配置的保护应使用主、后一体化的保护装置。
b )保护装置、智能终端等智能电子设备间的相互启动、相互闭锁、位置状态等交换信息可通过GOOSE 网络传输,双重化配置的保护之间不直接交换信息;c )双母线电压切换功能可由保护装置分别实现;d )3/2 接线型式,两个断路器的电流MU 分别接入保护装置,电压MU 单独接入保护装置;e )110kV 及以下保护就地安装时,保护装置宜集成智能终端等功能。
5.2 线路保护a )220kV 及以上线路按双重化配置保护装置,每套保护包含完整的主、后备保护功能;b )线路过电压及远跳就地判别功能应集成在线路保护装置中,站内其它装置启动远跳经GOOSE网络启动。
c )线路保护直接采样,直接跳断路器;经GOOSE 网络启动断路器失灵、重合闸。
5.3 变压器保护a )220kV 及以上变压器电量保护按双重化配置,每套保护包含完整的主、后备保护功能;变压器各侧及公共绕组的MU 均按双重化配置,中性点电流、间隙电流并入相应侧MU ;b )110kV 变压器电量保护宜按双套配置,双套配置时应采用主、后备保护一体化配置;若主、后备保护分开配置,后备保护宜与测控装置一体化。
变压器各侧MU 按双套配置,中性点电流、间隙电流并入相应侧MU ;c )变压器保护直接采样,直接跳各侧断路器;变压器保护跳母联、分段断路器及闭锁备自投、启动失灵等可采用GOOSE 网络传输。
变压器保护可通过GOOSE 网络接收失灵保护跳闸命令,并实现失灵跳变压器各侧断路器;d )变压器非电量保护采用就地直接电缆跳闸,信息通过本体智能终端上送过程层GOOSE网;e )变压器保护可采用分布式保护。
分布式保护由主单元和若干个子单元组成,子单元不应跨电压等级。
5.4 母线保护a )220kV 及以上电压等级母线按双重化配置母线保护;b )母线保护直接采样、直接跳闸,当接入元件数较多时,可采用分布式母线保护。
5.5 高压并联电抗器保护a )高压并联电抗器电量保护按双重化配置,每套保护包含完整的主、后备保护功能;b )高压并联电抗器配置独立的电流互感器,主电抗器首端、末端电流互感器共用一个MU ;c )高压并联电抗器非电量保护采用就地直接电缆跳闸,并通过相应断路器的两套智能终端发送GOOSE 报文,实现远跳。
5.6 3/2 接线断路器保护和短引线保护a )断路器保护按断路器双重化配置,每套保护包含失灵保护及重合闸等功能;b )短引线保护可独立设置,也可包含在边断路器保护内;c )断路器保护跳本断路器采用点对点直接跳闸;本断路器失灵时,经GOOSE 网络通过相邻断路器保护或母线保护跳相邻断路器。
5.7 母联(分段)保护a )220kV 及以上母联(分段)断路器按双重化配置母联(分段)保护、合并单元、智能终端;b )母联(分段)保护跳母联(分段)断路器采用点对点直接跳闸方式;母联(分段)保护启动母线失灵可采用GOOSE 网络传输。
5.8 66kV 、35kV 及以下间隔保护a )采用保护测控一体化设备,按间隔单套配置;b )当采用开关柜方式时,保护装置安装于开关柜内,不宜使用电子式互感器;c )当使用电子式互感器时,每个间隔的保护、测控、智能终端、合并单元功能宜按间隔合并实现;d )跨间隔开关量信息交换可采用过程层GOOSE 网络传输。
5.9 录波及网络报文记录分析装置a )对于220kV 及以上变电站,宜按电压等级和网络配置故障录波装置和网络报文记录分析装置,当SV 或GOOSE 接入量较多时,单个网络可配置多台装置。
每台故障录波装置或网络报文记录分析装置不应跨接双重化的两个网络;b )主变宜单独配置主变故障录波装置;c )故障录波装置和网络报文记录分析装置应能记录所有MU 、过程层GOOSE 网络的信息。
录波器、网络报文记录分析装置对应SV 网络、GOOSE 网络、MMS 网络的接口,应采用相互独立的数据接口控制器;d )采样值传输可采用网络方式或点对点方式,开关量采用DL/T860.81(IEC61850-8-1 )通过过程层GOOSE 网络传输,采样值通过SV 网络传输时采用DL/T860.92 (IEC61850-9-2 )协议;e )故障录波装置采用网络方式接受SV 报文和GOOSE 报文时,故障录波功能和网络记录分析功能可采用一体化设计。
5.10 安全自动装置a )220kV 及以上的安全稳定控制装置按双重化配置;b )备自投、过载联切等功能可在间隔层或站控层实现;c )要求快速跳闸的安全稳定控制装置应采用点对点直接跳闸方式。
5.11 过程层网络a )过程层SV 网络、过程层GOOSE 网络、站控层网络应完全独立配置;b )过程层SV 网络、过程层GOOSE 网络宜按电压等级分别组网。
变压器保护接入不同电压等级的过程层GOOSE 网时,应采用相互独立的数据接口控制器;c )继电保护装置采用双重化配置时,对应的过程层网络亦应双重化配置,第一套保护接入A 网,第二套保护接入B 网;110kV 过程层网络宜按双网配置;d )任两台智能电子设备之间的数据传输路由不应超过4 个交换机;e )根据间隔数量合理配置过程层交换机,3/2 接线型式,交换机宜按串设置。
