建筑构造(第五章楼梯)

建筑构造(第五章楼梯)

＠梁占据梯段的一段尺寸。
＠梯斜梁下翻，置于板下，称为明步。
特点：板底面不平整，支模、除灰较困难；
5.4 预制装配式钢筋混凝土楼梯
• 含义：装配式钢筋混凝土楼梯是将楼梯分解成 若干构件，在预制厂制作、到现场安装。 • 特点：施工速度快、减少现场湿作业、有利于 建筑工业化。但楼梯的造型和尺寸将受到限制， 整体性差，刚度低。 • 类型 • 根据分解构件的大小和构造方式的不同 • 小型构件装配式楼梯 • 中型构件装配式楼梯 • 大型构件装配式楼梯
2 剖面图
→形成 • 假想用一铅垂剖切平面，通过各层的— 个楼梯段将楼梯剖切开，向另一末剖切 到的楼梯段方向进行投射，所绘制的剖 面图称为楼梯剖面图。
→绘图要求
• 比例：一般同平面图； • 清晰表现房屋的层数、梯段数、步级数、楼梯的类型 及结构形式； • 注明地面、平台面、楼面标高及梯段、栏板的高度尺 寸； • 习惯上，若楼梯间的屋面没有特殊之处，一般可不画 出，用折断线断开； • 在多层房屋中，若中间各层的楼梯构造相同时，则剖 面图可只画出底层、中间层和顶层剖面，中间用折断 线分开； • 被剖梯段的步级数可直接绘出，未剖梯段的步级，因 被栏板遮挡而看不见，有时可画上虚线表示，亦可在 其高度尺寸上标出该段步级的数目。 • 扶手坡度应与梯段坡度一致。
＠由于需要现场支模，模板耗费较大，施工周 期较长； ＠抽孔困难，不宜做成空心构件，所以混凝土 用量和自重较大。
一 板式楼梯
特点：结构简单，底面平整，便于装修，但自 重大，材料消耗多，适用于楼梯荷载较小的住 宅建筑等。
二 梁板式楼梯
＠梯斜梁上翻，置于板上，称为暗步。 特点：＠阻止垃圾或灰尘从梯井中落下；
2 梯段尺度（宽度及长度）
宽 度： (整栋建筑梯段总宽及单部楼梯梯 段宽)梯段宽度应根据紧急疏散时要求 通过的人流股数多少确定。每股人流按 0.55+(0~0.15)m宽度考虑，且不少于两 股人流。

房屋建筑构造资料5、楼梯和电梯

房屋建筑构造资料5、楼梯和电梯

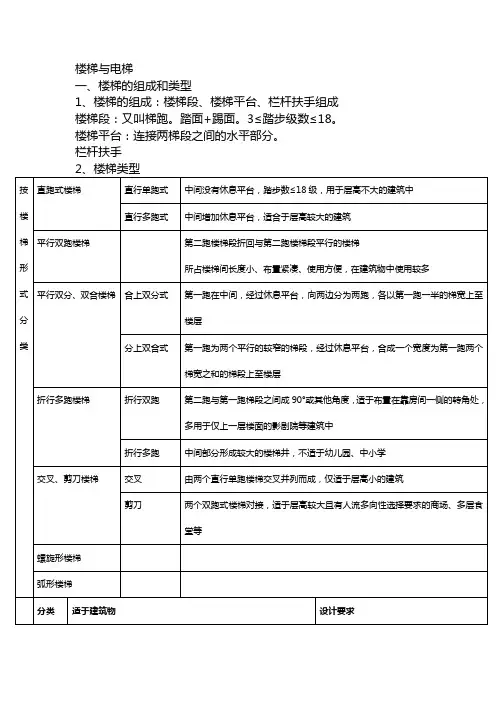

楼梯与电梯一、楼梯的组成和类型1、楼梯的组成：楼梯段、楼梯平台、栏杆扶手组成楼梯段：又叫梯跑。

踏面+踢面。

3≤踏步级数≤18。

楼梯平台：连接两梯段之间的水平部分。

栏杆扶手二、楼梯的尺度与设计1、楼梯的尺度（1）梯段宽度每股人流宽度为0.55+（0～0.55）m，0～0.55m为人流在行进中的摆幅单人＞900；双人1100～1400；三人1650～2100（2）楼梯的坡度（图见page99）表示方法：▲用斜面与水平面的夹角来表示▲用斜面的垂直投影高度与斜面的水平投影长度之比楼梯常见坡度为20°-45°，其中30°左右较为通用；楼梯的最大坡度不宜大于38°；坡度小于20°时，采用坡道形式；坡度大于45°时，采用爬梯。

（3）楼梯的踏步尺寸踏面宽度不宜小于250mm踏步尺寸的计算：2h+b=（600～620）mm或h+b=450mmh为踏步高度；b为踏步宽度当踏面尺寸较小时，可采用加做踏口或将踢面倾斜的方式加宽踏面，踏口挑出尺寸为20-25mm楼梯段的长度L是每一段的水平投影长度，其值为L=b×(N-1)b为踏面水平投影步宽，N为踏步数（4）楼梯平台宽度分为中间平台宽度D1和楼层平台宽度D2D1不应小于梯段宽度D2应区别不同楼梯形式而定：▲敞开式楼梯楼层平台可以与走廊合并使用▲封闭式楼梯间，楼层平台应比中间平台更宽松（5）梯井宽度梯井是梯段之间形成的空隙，此空隙从顶到底层贯通梯井宽度一般为60-200mm，当梯井超过200mm时，应在梯井部位设水平防护措施（6）净空高度楼梯净空高度包括楼梯段净高和平台处净高楼梯段净高应以踏步前缘处到顶棚垂直线的净高度计算，这个净高应保证人们行走不受影响，一般不小于2200mm；楼梯平台的结构下缘至人行通道的垂直高度不应小于2000mm；梯段的起始、终了踏步的前缘与顶部突出物的外缘线应不小于300mm。

房屋建筑构造-楼梯ppt课件

房屋建筑构造-楼梯ppt课件

每个踏步一般由两个相互垂直的平面组成，供人行 走时踏脚的水平面称为踏面，其宽度为踏步宽。踏步 的垂直面称为踢面，其数量称为级数，高度称为踏步 高。为了消除疲劳，每一楼梯段的级数一般不应超过 18级，同时，考虑人们行走的习惯性，楼梯段的级数 也不应少于3级，这是因为级数太少不易为人们察觉， 容易摔倒。
精选PPT课件
42
图5-8梯段及平台部位的净高要求
精选PPT课件
43
第一节楼梯的类型、组成和尺度
2.楼梯间入口处的净空高度
当采用平行双跑楼梯且在底层中间平台下设置供 人进出的出入口时，为保证中间平台下的净高，可采 用以下措施加以解决。
(1)将底层第一楼梯段加长，第二楼梯段缩短，变 成长短跑楼梯段。这种方法只有楼梯间进深较大时采
剪刀楼梯：相当于两个双跑式楼梯对接。适用于层
高较大且有人流多向性选择要求的建筑物，如商场、
多层食堂等。
精选PPT课件
16
精选PPT课件
17
精选PPT课件
18
第一节楼梯的类型、组成和尺度
8）螺旋形楼梯：平面呈圆形，平台与踏步均呈扇形平 面，踏步内侧宽度较小，行走时不安全。这种楼梯不 能作为主要人流交通和疏散楼梯，但由于其造型美观， 常作为建筑小品布置在庭院或室内。
(三)栏杆(板)扶手
栏杆（或栏板）是布置在楼梯梯段和平台边缘处有 一定安全保障的围护构件。栏杆或栏板顶部供人们行走 时用手扶持的构件，称为扶手。一般在梯段临空面设置。 当梯段宽度较大时，非临精选空PPT面课件 也应加设靠上墙一页扶下手一。页 返28回
第一节楼梯的类型、组成和尺度
三、楼梯的设置与尺度 (一)楼梯的设置
精选PPT课件
返30回
第一节楼梯的类型、组成和尺度

第五章楼梯(四--五次课)

第五章楼梯(四--五次课)

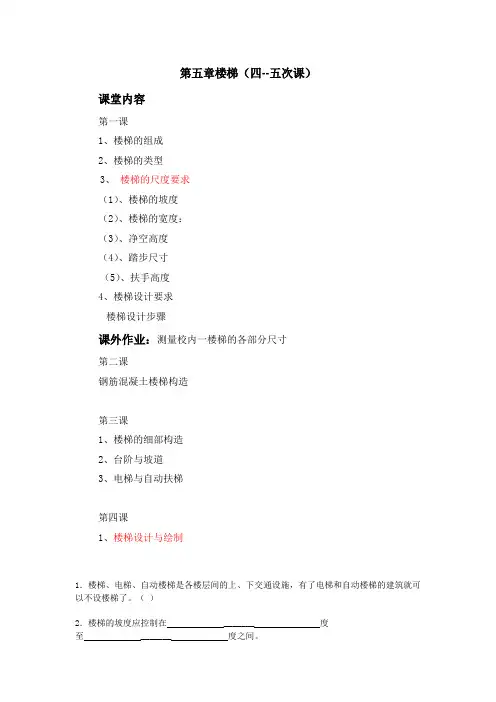

第五章楼梯（四--五次课）课堂内容第一课1、楼梯的组成2、楼梯的类型3、楼梯的尺度要求（1）、楼梯的坡度（2）、楼梯的宽度：（3）、净空高度（4）、踏步尺寸（5）、扶手高度4、楼梯设计要求楼梯设计步骤课外作业：测量校内一楼梯的各部分尺寸第二课钢筋混凝土楼梯构造第三课1、楼梯的细部构造2、台阶与坡道3、电梯与自动扶梯第四课1、楼梯设计与绘制1．楼梯、电梯、自动楼梯是各楼层间的上、下交通设施，有了电梯和自动楼梯的建筑就可以不设楼梯了。

（）2．楼梯的坡度应控制在 _______ 度至 _______ 度之间。

3、楼梯一般由____________、____________和栏杆三部分组成。

4、楼梯的净高在平台处不应小于_________，在梯段处不应小于__________。

5、在预制踏步梁承式楼梯中，三角形踏步一般搁置在____形梯梁上，L形和一字形踏步应搁置在____形梯梁上。

6、栏杆与梯段的连接方法主要有___________________，___________________和_________________等。

7、楼梯段的踏步数一般不应超过级，且不应少于级。

1、对防火要求较高的建筑应设（），供疏散用的楼梯门应开向（）A、开放式楼梯B、螺旋形楼梯C、封闭式楼梯D、疏散方向E、走廊方向2.楼梯构造不正确的是……………………………………………（）A.楼梯踏步的踏面应光洁、耐磨、易于清扫B.水磨石面层的楼梯踏步近踏口处，一般不做防滑处理C.水泥砂浆面层的楼梯踏步近踏口处，可不做防滑处理D.楼梯栏杆应与踏步有可靠连接3. 关于楼梯的构造说法正确的是……………………………………（）A.单跑楼梯梯段的踏步数一般不超过15级B.踏步宽度不应小于280C.一个梯段的踏面数与踢面数相等D.楼梯各部位的净空高度均不应小于2m4、民用建筑的主要楼梯一般布置在（）A、建筑物次要入口附近B、门厅中位置明显的部位C、一定要在房屋的中间部位D、一定要在房屋的端部1现浇钢筋混凝土楼梯一般分哪两种型式？各画一个梯段的剖面示意图（不包括栏杆扶手，比例任意2、当室外坡道坡度较陡，一般采用哪两种防滑措施？3、当楼梯底层中间平台下做通道而平台净高不满足要求时，常采取哪些方法解决？复习题1、楼梯的功能和设计要求是什么？2、楼梯由哪几部分组成？各组成部分起何作用？3、常见楼梯的形式有哪些？4、楼梯设计的方法步骤如何？5、为什么平台宽度不得小于楼梯段的宽度？楼梯段的宽度又如何确定？6、楼梯的坡度如何确定？与楼梯踏步有何关系？确定踏步尺寸的经验公式如何使用？7、楼梯平台下作通道时有何要求？当不能满足时可采取哪些方法予以解决？8、楼梯为什么要设栏杆扶手？栏杆扶手的高度一般为多少？9、现浇钢筋混凝土楼梯常见的结构形式有哪几种？各有何特点？10、小型预制构件装配式楼梯的支承方式有哪几种？预制踏步板的形式有哪几种？各对应何种截面的梁？减轻自重的方法有哪些？11、楼梯踏面防滑构造如何？12、栏杆与扶手、梯段如何连接？注意识读构造图。

建筑学城规专业建筑构造第五章楼梯

建筑学城规专业建筑构造第五章楼梯
• 楼梯平台尺寸：平台宽度不小于梯段宽度，梯段宽1130mm， 平台尺寸可以设计为1130mm。梯段长为 250×7=1750mm。 梯
Ⅲ、楼梯一般尺度：
• 楼梯间进深：根据上面的数据可以计算出楼梯间进深尺寸为： 120+1130+1750+1130+120=4250mm。调整 以后的楼梯间 进深尺寸为4500mm。多出的250mm加入楼层平台中,此时楼 层平台宽变更为：1130+250=1380mm， 休息平台尺寸仍为 1130mm。
2020/3/25
Ⅰ、楼梯的组成：梯段，平台，栏杆扶手
建筑构造 第五章楼梯
Ⅱ、民用建筑常见楼梯种类
• 单跑 双跑 三跑 四跑 曲尺 双分 双合 八角 螺旋 弧形 交叉 剪刀
建筑构造 第五章楼梯
Ⅱ、民用建筑常见楼梯种类
单行直跑楼梯 建筑构造 第五章楼梯
Ⅱ、民用建筑常见楼梯种类
平行双跑楼梯 建筑构造 第五章楼梯
2020/3/25
建筑构造 第五章楼梯
Ⅴ、预制装配钢筋混凝土楼梯
2020/3/25
建筑构造 第五章楼梯
Ⅴ、预制装配钢筋混凝土楼梯
2020/3/25
建筑构造 第五章楼梯
Ⅵ、栏杆，扶手，踏步面层与防滑
2020/3/25
建筑构造 第五章楼梯
Ⅵ、栏杆，扶手，踏步面层与防滑
德国历史博物馆 台北县立十三行博物馆
F~D轴线进深=120mm+平台宽+梯段长+平台宽+120mm ，且符合3M的整数倍。
2020/3/25
建筑构造 第五章楼梯
Ⅲ、楼梯一般尺度：
• 楼梯净空高度：楼梯各部位的净空高度应保证人流通行和家具搬 运，一般 要求不小于2000mm。行走梯段部位的净空高度应为 2200mm以上。

房屋建筑构造课件-第05章 楼梯

房屋建筑构造课件-第05章 楼梯

电梯 视频
1、电梯的类型
按使用性质分：客梯货梯消防电梯 按行驶速度分：高速电梯、中速电梯、低速电梯 观光电梯 其他分类
2、电梯的组成
电梯井道：电梯井道是电梯运行的通道，井道内包括出入口、电梯轿 厢、导轨、导轨撑架、平衡锤及缓冲器等。 电梯机房：一般设在井道的顶部。 井道地坑 有关部件
3、电梯井道构造要求 井道的防火 井道的通风 井道的隔声和隔振
第四节 后三节之综合
一、楼梯的细部构造
（一）踏步的踏面 1、装修：踏面应光洁、耐磨，易于清扫。面层常采用水泥砂浆、 水磨石等，亦可采用铺缸砖、贴油地毡或铺大理石板。前两种多用于一 般工业与民用建筑中，后几种多用于有特殊要求或较高级的公共建筑中。 2、防滑：为防止行人在上下楼梯时滑跌，特别是水磨石面层以及 其它表面光滑的面层，常在踏步近踏口处，用不同于面层的材料做出略 高于踏面的防滑条 。

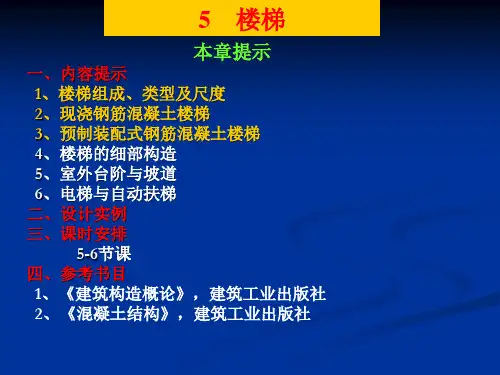

本章提示本章提示一内容提示一内容提示11楼梯组成类型及尺度楼梯组成类型及尺度22现浇钢筋混凝土楼梯现浇钢筋混凝土楼梯33预制装配式钢筋混凝土楼梯预制装配式钢筋混凝土楼梯44楼梯的细部构造楼梯的细部构造55室外台阶与坡道室外台阶与坡道66电梯与自动扶梯电梯与自动扶梯二设计实例二设计实例三课时安排三课时安排5566节课四参考书目四参考书目1建筑构造概论建筑工业出版社2混凝土结构建筑工业出版社建筑空间的竖向组合交通联系依靠建筑空间的竖向组合交通联系依靠楼梯电梯楼梯电梯自动扶梯台阶坡道自动扶梯台阶坡道以及以及爬梯爬梯等等竖向交通设施竖向交通设施
5、双跑平行楼梯识图
三、楼梯的设计要求
1、作为主要楼梯，应与主要出入口邻近，且位置明显；同 时还应避免垂直交通与水平交通在交接处拥挤、堵塞。 2、必须满足防火要求，楼梯间除允许直接对外开窗采光外， 不得向室内任何房间开窗；楼梯间四周墙壁必须为防火墙；对防 火要求高的建筑物特别是高层建筑，应设计成封闭式楼梯或防烟 楼梯。 3、楼梯间必须有良好的自然采光。 4、楼梯应坚固耐久。

房屋建筑构造之楼梯和电梯培训教材(PPT151页)

房屋建筑构造之楼梯和电梯培训教材(PPT151页)

房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
第一节楼梯的类型、组成和尺度
6）折行多跑楼梯：指楼梯段数较多的折行楼梯，常见的 有折行三跑楼梯、四跑楼梯等。折行多跑式楼梯围绕 的中间部分形成较大的楼梯井。在有电梯的建筑中， 常在梯井部位布置电梯。
9）弧形楼梯：与螺旋楼梯不同之处在于它围绕一个较 大的轴心空间旋转，且仅为一段圆弧环。其扇形踏步 内侧宽度较大，坡度较缓，可以用来通行较多人流。
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
第一节楼梯的类型、组成和尺度
工程中，常按楼梯的平面形式进行分类。 根据楼梯的平面形式，可以将其分为以下几种： 1）直行单跑楼梯：指沿着一个方向上楼且无中间平台
的楼梯。一般用于层高比较小的建筑。 2）直行双跑楼梯：在直行单跑楼梯的基础上增设了中
间平台。 3）平行双跑楼梯：是指第二跑楼梯段折回和第一跑平

房屋建筑学课件第5章 楼梯

房屋建筑学课件第5章 楼梯

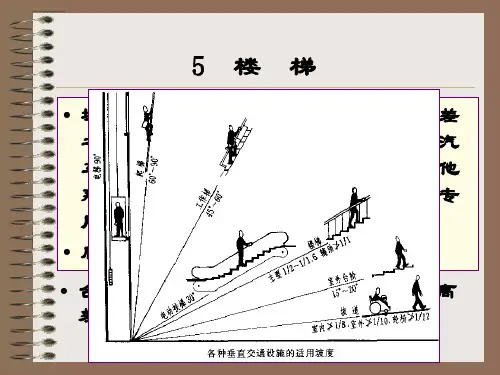

坡度小于20º 时，应采用坡道形式。 坡度大于45º 时，则采用爬梯。 楼梯、坡道、爬梯的坡度范围如图5.4。
上一张 下一张 主 页
退 出
第5章 楼梯与电梯
5.1 楼梯的类型和设计要求

四、楼梯的主要尺度
1. 踏步尺寸
设计踏步经验公式：2h+b=600~620mm。 居住建筑，h一般取150~175mm；b为250~300 mm ； 公共建筑，h 一般取140~160mm；b为 280~340mm 。 一般常将踏步适当加宽，而又不增加梯段的实际长度， 可将踏面挑出20~40mm，或将踢面前倾。
第5章 楼梯与电梯
5.1 楼梯的类型和设计要求
第五章 楼梯与电梯

概念：是从一个高度跨越到另一高度的交通联系 设施。如:楼梯、电梯、自动扶梯、爬梯及坡道等 设计要求 楼梯作为垂直交通设施应满足： 1.满足通行和疏散方面的功能要求，即保证楼梯 有足够的宽度和合适的坡度； 2.要求楼梯坚固、 耐久、安全、防火； 使楼梯通行安全，应保证楼梯有足够的强度、 刚度，并具有防火、防烟和防滑等方面的要求； 3.楼梯造型要美观，增强建筑物内部空间的观瞻 效果。
上一张 下一张 主 页 退 出
第5章 楼梯与电梯
5.1 楼梯的类型和设计要求
4. 平台宽度

平台净宽： 扶手处平台的宽度不应小于楼梯 段净宽D，且不小于1.1m。
≥D 且≥1.1m
D

≥500
直跑楼梯的中间平台宽度 和通向走廊的开敞式楼梯 的楼层平台宽可不受此限 制。
上一张 下一张 主 页
退 出
第5章 楼梯与电梯
上一张 下一张 主 页 退 出
第5章 楼梯与电梯
5.1 楼梯的类型和设计要求

建筑构造第五章楼梯

建筑构造第五章楼梯
2020/1/12
▼根据楼梯间开间净宽A和梯井宽C确定梯 段宽度a，a＝(A-C)／2，验证其通行能 力。
▼根据初选中间平台宽D1(D1≥a)和楼层平 台宽D2(D2＞a)以及梯段水平投影长度L 检验楼梯间进深净长度B，D1十L十D2≤B 。
▼绘制楼梯平面图及剖面图。
2020/1/12
2020/1/12
台下)的任一位置处(楼层平台上1-1.2m)；
• 类型及数量：一般每一楼层都要画一楼梯平 面图。三层以上的房屋，若中间各层的楼梯 位置及其梯段数、踏步数和大小都相同时， 通常只画出底层、中间层和顶层三个平面图 ；
• 通常，三个平面图宜画在同一张图纸内，并 互相对齐，这样既便于读图又可省略标注一 些重复的尺寸；
楼梯的坡度一般在200—450之间，楼梯梯段 的最大坡度不宜超过380；当坡度小于200时，采 用坡道；坡度大干450的梯段，多用于生产性建筑， 在民用建筑中常用做屋面检修梯。
2020/1/12
2 梯段尺度（宽度及长度）
宽 度： (整栋建筑梯段总宽及单部楼梯梯 段宽)梯段宽度应根据紧急疏散时要求 通过的人流股数多少确定。每股人流按 0.55+(0~0.15)m宽度考虑，且不少于两 股人流。 长 度：梯段长度(L)则是每一梯段的水 平投影长度，其值为L＝b×(N-1)。b为 踏步宽；N为梯段踏步数。
• 楼梯间应有良好的自然采光； • 满足上述功能要求的前提下，要力求良好
的空间效果。
2020/1/12
2020/1/12
五、楼梯尺寸
1 踏步尺寸及梯段坡度 影响因素 →人行步 距； →人流量 的大小。
2020/1/12
注：住宅楼梯踏步宽不小于260mm，高不大于 175mm。

房屋建筑构造之楼梯和电梯培训教材(PPT151页)

房屋建筑构造之楼梯和电梯培训教材(PPT151页)
楼梯是联系建筑上下层的垂直交通设施。楼梯应 满足人们正常时垂直交通、紧急时安全疏散的要求， 其数量、位置、平面形式应符合有关规范和标准的规 定。 一、楼梯的类型
按照楼梯的位置，有室内楼梯和室外楼梯之分; 按照楼梯的材料，可以将其分为钢筋混凝土楼梯、 钢楼梯、木楼梯及组合材料楼梯; 按照楼梯的使用性质，可以分成主要楼梯、辅助 楼梯、疏散楼梯及消防楼梯。
下一页 返回
第一节楼梯的类型、组成和尺度
工程中，常按楼梯的平面形式进行分类。
根据楼梯的平面形式，可以将其分为以下几种： 1）直行单跑楼梯：指沿着一个方向上楼且无中间平台
的楼梯。一般用于层高比较小的建筑。 2）直行双跑楼梯：在直行单跑楼梯的基础上增设了中
间平台。 3）平行双跑楼梯：是指第二跑楼梯段折回和第一跑平
第四节电梯及自动扶梯 19 无障碍楼梯扶手截面及托件
或 h+b=450(mm)
折行多跑式楼梯围绕的中间部分形成较大的楼梯井。
(8-2)
第五节室外台阶与坡道 栏杆(栏板)和扶手：设置在楼梯段和平台临空侧的围护构件，应有一定的强度和安全度，并应在上部设置供人们手扶持用的扶手。
于 15mm×15mm。
返回
第一节楼梯的类型、组成和尺度
(二)楼梯平台：按平台所处的位置与标高，可分为楼层平 台和中间平台。
9）弧形楼梯：与螺旋楼梯不同之处在于它围绕一个较 大的轴心空间旋转，且仅为一段圆弧环。其扇形踏步 内侧宽度较大，坡度较缓，可以用来通行较多人流。
图5-1楼梯的形式
(a)直行单跑楼梯;(b)直行多跑楼梯;(c)平行双跑楼梯;(d)平行双分楼梯;(e)平行双合楼梯;(f)折行返双回跑楼
梯;(g)折行三跑楼梯;(h)设电梯的折行三跑楼梯;(i) (j)交叉跑(剪刀)楼梯;(k)螺旋形楼梯;(l)弧形楼梯

房屋建筑构造课件第5章楼梯和电梯

房屋建筑构造课件第5章楼梯和电梯
1） 楼 梯 间 入 口 处 应 设 前 室 、 阳 台 或 凹 廊 。 2） 前 室 的 面 积 ： 公 共 建 筑 不 应 小 于 6m2 ， 居 住 建 筑 不 应 小 于 4.5m2 。 3） 前 室 和 楼 梯 间 的 门 均 应 为 乙 级 防 火 门 ， 并 应 向 疏 散 方 向 开 启 。 4） 其 前 室 和 楼 梯 间 应 有 自 然 排 烟 或 机 械 加 压 送 风 的 防 烟 设 施 。
1
楼梯的组成 和类型
1 楼梯的组成和类型
一、楼梯的组成
楼梯主要由楼梯段、楼梯平台、栏杆扶手三 部 分 组 成 ， 如 图 5-1 所 示 。
1.楼梯段
设有踏步供建筑物楼层之间上下行走的通道 段 落 称 为 楼 梯 段 ， 俗 称 “ 梯 跑 ”。 踏 步 又 分 为 踏 面 （供 行 走 时 踏 脚 的 水 平 部 分） 和 踢 面 （形 成 踏 步 高 差 的 垂 直 部 分） ， 踏 步 尺 寸 决 定 了 楼 梯 的 坡 度。为了减轻疲劳，梯段的踏步级数一般不宜超 过 18 级 ， 但 也 不 宜 少 于 3 级 。
（2） 剪 刀 楼 梯 相 当 于 两 个 双 跑 式 楼 梯 对 接 。 适 用 于 层 高 较 大 且 有 人 流 多 向 性 选 择 要 求 的 建 筑 物 ， 如 商 场 、 多 层 食 堂 等 ， 如 图 5-2j 所 示 。
1 楼梯的组成和类型
图5-2 楼梯的形式 j）剪刀楼梯 k）螺旋形楼梯 l）弧形楼梯
（2） 分 上 双 合 式 楼 梯 第 一 跑 为 两 个 平 行 的 较 窄 的 梯 段 ， 经 过 休 息 平 台 后 ， 合 成 一 个宽 度 为 第 一 跑 两 个 梯 段 宽 之 和 的 梯 段 上 至 楼 层 ， 如 图 5-2e 所 示 。

房屋建筑构造楼梯与电梯资料最新精选PPT课件

房屋建筑构造楼梯与电梯资料最新精选PPT课件

A 梯段宽度 (B1) （1）设计依据：通行人数（人流股数）
（2）设计标准：以每 100人拥有的楼梯宽度作为计算 标准，俗称百人指标
（3）按每股人流宽为 0.55~0.70m 确定。 （4）一般单股人流通行梯段宽 0.90m；
双股人流通行梯段宽 1.1~1.4m ；
三股人流通行时梯段宽 1.65~2.1m 。
第5章 楼梯与电梯
学习目标及要求
1. 掌握楼梯的作用、要求，了解楼梯的平面形式 2. 掌握楼梯的组成、各部分尺度要求及楼梯的设计 3. 掌握钢筋混凝土楼梯的构造，了解楼梯细部构造 4. 了解建筑其他垂直交通设施
1
济南工程职业技术学院
5.1 楼梯的组成、类型和设计要求
2
2020/4/21
济南工程职业技术学院
5
济南工程职业技术学院
栏杆和扶手，是指楼梯段及平台边缘的安全保 护构件，供上下楼梯时倚扶之用。
当楼梯宽度不大时，可只在梯段临空面设置， 当楼梯宽度较大时（大于 1.4米），非临空面 也应加设扶手，当楼梯宽度很大时（大于 2.2 米）还应在梯段中间加设扶手。
6
济南工程职业技术学院
5.1.2楼Leabharlann 的类型7.进行楼梯净空的计算 ，使之符合楼梯净空高度的 要求。
8.最后绘制楼梯平面图及剖面图 。
64
济南工程职业技术学院
设计实例
某住宅层高2.8米， 室内外高差0.6m，建 筑局部平面尺寸如图。 分析该住宅的楼梯布 置。开间2700，进深 4600，墙厚200，平 台梁350，梯井宽60
65
济南工程职业技术学院
48
济南工程职业技术学院
49
济南工程职业技术学院
楼 梯 间 通 行 方 式

建筑构造-第五章-楼梯与电梯

建筑构造-第五章-楼梯与电梯

向外倾斜20mm形成斜面。
踏面应光洁、耐磨，易于清扫。
面层常采用水泥砂浆、水磨石等，亦可采用铺缸砖或铺 大理石板。前两种多用于一般工业与民用建筑中，后两种多 用于有特殊要求或较高级的公共建筑中。
为防止行人在上下楼梯时滑跌，在踏步近踏口处，应做防
滑条。如果面层采用水泥砂浆抹面，由于表面粗糙，可不做
防滑条。
墙嵌固端一般做成矩形断面，嵌人深度240mm。悬挑 式楼梯所占空间小、用料省、自重轻、外形轻巧美 观，但施工麻烦，所以多用于直跑楼梯
2021/5/18
59
阅读理解
大中型构件装配式楼梯
2021/5/18
60
5.2.3 楼梯细部构造
一、踏步
包括踏面和踢面，比例一般为1：2，为不增加楼梯长度，
扩大踏面宽度，使行走舒适，常在踏步的边缘突出20mm，或
预埋钢板进行焊接。 3）梯斜梁或梯段板与梯基连接 在楼梯底层起步处，梯斜梁或梯段板下应作梯
基，梯基常用砖或混凝土，也可用平台梁代替梯基。
建筑构造
2021/5/18
55
2021/5/18
56
（二）墙承式楼梯
预制装配墙承式钢筋混凝土楼梯系指预制钢筋混 凝土踏步板直接搁置在墙上的一种楼梯形式，其踏 步板一般采用一字形、L形断面。
梁板式梯段在结构布置上有双梁布置和单梁布置之分。
建筑构造
2021/5/18
36
1）双梁布置
双梁式梯段系将梯段斜梁布置在踏步的两端，这时踏步板 的跨度便是梯段的宽度，也就是楼梯段斜梁间的距离。
双梯梁在板下部的称正梁式梯段，上面踏步露明，常称明 步，将梯梁反向上面称反梁式梯段，下面平整，踏步包在 梁内，常称暗步。
2021/5/18
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
齿条：100×(10~20)；凸条：10@100
精选ppt
27
精选ppt
28
5.7 电梯与自动扶梯
电梯：当房屋的层数较多，或房屋最高楼面
的高度在十六米以上时，通过楼梯上楼或下楼 不仅耗费时间，同时人的体力消耗也较大，在 这种情况下应该设乘客电梯。
精选ppt
11
精选ppt
12
3.预制装配墙悬臂式钢筋混凝土楼梯
预制装配墙悬臂式钢筋混凝土楼梯系指预制钢 筋混凝土踏步板一端嵌固于楼梯间侧墙上，另一 端凌空悬挑的楼梯形式。
预制装配墙悬臂式钢筋混凝土楼梯用于嵌固踏 步板的墙体厚度不应小于240mm，踏步板悬挑长 度一般≤1800mm。踏步板一般采用L形带肋断面 形式，其入墙嵌固端一般做成矩形断面，嵌入深 度240mm。
精选ppt
5
2、板式梯段 板式梯段为整块或数块带踏步的条板
条板式梯段
精选ppt
6
B.平台梁
为了便于支承梯斜梁或梯段板，平衡梯段水平分力并减少 平台梁所占结构空间，一般将平台梁做成L形断面。
精选ppt
7
C.平台板
平台板可根据需要采用钢筋混凝土空心板、槽板或 平板。
精选ppt
8
平台板两端支承在楼梯间侧墙上
与平台梁平精选行ppt 布置
9
平台板与平台梁精选垂ppt 直布置
10
2.预制装配墙承式钢筋混凝土楼梯
预制装配墙承式钢筋混凝土楼梯系指预制钢筋混 凝土踏步板直接搁置在墙上的一种楼梯形式，其踏 步板一般采用一字形、L形断面。
这种楼梯由于在梯段之间有墙，搬运家具不便， 也阻挡视线，上下人流易相撞。通常在中间墙上开 设观察口，以使上下人流视线流通。但这种方式对 抗震不利，施工也较麻烦。
精选ppt
13
精选ppt
14
（2）中型和大型构件装配式楼梯
当施工机械化程度较高时，可以采用大、 中型构件装配式楼梯。它与小型构件装配 式楼梯比，可减少构件数量，加快施工速
度。中型构件装配式楼梯,一般由楼梯 段和带平台梁的平台板两个构件组成 。 大型构件装配式楼梯，是把整个梯段 和平台预制成一个构件。
精选ppt
2
梁板式梯段
板式梯段
精选ppt
3
A.梯段
1、梁板式梯段
梁板式梯段由梯斜梁和踏步板组成。一般在踏步板两端各设 一根梯斜梁，踏步板支承在梯斜梁上。由于构件小型化，不 需大型起重设备即可安装，施工简便。
（1）踏步板：踏步板断面形式有一字形、L形、三角形等。
精选ppt
4
（2）梯斜梁： 用于搁置一字形、L形断面踏步板的梯斜梁为锯齿形变断面构件。 用于搁置三角形断面踏步板的梯斜梁为等断面构件 。
用于施工过程中没有吊装设备或只有小型吊装设备的房屋。
精选ppt
1
预制装配式钢筋混凝土楼梯
按其构造方式可分为梁承式、墙承式和墙悬 臂式等类型。
1.预制装配梁承式钢筋混凝土楼梯
预制装配梁承式钢筋混凝土楼梯系指梯段由 平台梁支承的楼梯构造方式。预制构件 可按梯段（板式或梁板式梯段）、平台梁、 平台板三部分进行划分 。
·防滑凹槽：单槽，多槽
·防滑包口：金属包口，橡胶包口，石材包口
·防滑面层：防滑砖，地毯
精选ppt
18
精选ppt
19
5.6 台阶和坡道
一、台阶
台阶由踏步和平台组成，有室内台阶和室外
台阶之分。室外台阶一般位于房屋入口处，台 阶宽度应比门宽每边加５００mm左右。台阶 的坡度应较楼梯平缓，一般踏步宽度不宜小于 300mm，踏步高度不宜大于150mm。见图 5.33
➢坡道的坡度一般为1:6~1:12。面层光滑的坡道，
坡度不宜大于1:10；粗糙材料和设防滑条的坡道， 坡度可稍大，但不应大于1:6，锯齿形坡道的坡度 可加大至1:4。
➢坡道多为单面形式，极少三面坡的。大型公共建
筑还常将可通行汽车的坡道与踏步结合，形成壮 观的大台阶。
精选ppt
26
·坡度：1:6 ~1:12；(以1:10为好) ·防滑：注意当坡道的坡度 I >1:8时，应设防滑条
精选ppt
15
5.5 楼梯的细部构造
一、踏步面层
踏步表面应耐磨并且光滑，以便于行走 和清扫，一般钢筋混凝土楼梯都要抹面。抹 面材料可以用水泥砂浆，标准较高的可以用 水磨石或镶贴大理石板等作踏步面层。
精选ppt
16
二、 踏步前缘
踏步表面光滑虽然便于清扫，但在行走时
容易滑倒，故踏步应有防滑构造，尤其是使
5.4 装配式钢筋混凝土楼梯构造
一、预制装配式钢筋混凝土楼梯的特点
预制装配式钢筋混凝土楼梯是指用预制厂生产或现场制 作的构件安装拼合而成的楼梯。采用预制装配式楼梯可较现 浇式钢筋混凝土楼梯提高工业化施工水平，节约模板，简化 操作程序，较大幅度地缩短工期。但预制装配式钢筋混凝土 楼梯的整体性、抗震性、灵活性等不及现浇钢筋混凝土楼梯.
精选ppt
20
台阶的尺度
坡度：15°~ 20° 踏宽：300~400 踏高：100~150 缓冲平台宽：≮1000 mm
台阶的构造类型 造成台阶（坡道）变形开裂的原因
① 不均匀沉降造成台阶形成倒泛水，甚至开裂破坏 ② 台阶的（粘土）基与踏步之间，起缓冲
用人数多的楼梯，必须有防滑措施。
一般楼梯常在踏步前部位设置防滑条。防 滑条所用的材料，要比踏步面层的的材料更 耐磨，防滑条的表面应较粗糙。这样既解决 了踏步防滑，又可以避免踏口部位被过分磨 损。
精选ppt
17
4. 楼梯细部构造
4.1 踏步表面处理
① 面层做法
② 防滑处理
·防滑条：金刚砂，金属条，缸砖马赛克
二、预制装配式钢筋混凝土楼梯的分类及其构造 为了适应不同的施工机械装备，按楼梯构件的合并程度，
分为小型构件装配式楼梯和中型与大型构件装配式楼梯。
（一）小型构件装配式楼梯
小型构件装配工楼梯，是把楼梯的组成部分划分为若干
构件，每一构件体积小、重量轻、易于制作、便于运输和安
装。施工工序多，湿作业较多，施工速度较慢。这种楼梯适
作用。平台深度一般不小于1000mm，为 防止雨水积聚或溢水室内，平台面宜比室
内地面低20~50mm，并向外找坡1%~3%，
以利排水。
室外台阶的形式有单面踏步式，三面踏
步式，单面踏步带花池等。
精选ppt
22
精选ppt
23
台阶
精选ppt
24
精选ppt
25
二、坡道
室外门前为了便于车辆上下，常作坡道。坡道的坡 度与使用要求、面层材料和做法有关。坡度大， 使用不便；坡度小，占地面积大，不经济。
