(9) 扇形楼梯
中间平台 处由扇形 踏步组成
转角行走 不方便
26
2020/4/21
济南工程职业技术学院
27
2020/4/21
济南工程职业技术学院
5.1.3楼梯的设计要求
1.楼梯要有足够的刚度、强度和稳定性 2.楼梯材料的选择要恰当，构造措施和施工方法 要合理 3.楼梯设计必须满足防火规范， 4.兼顾美观
济南工程职业技术学院
个楼 部梯 位由 ？哪
几 部 分 组 成 ？ 各 在 哪 3
楼 梯 组 成
2020/4/21
济南工程职业技术学院
5.1.1楼梯的组成
楼梯一般由楼梯梯段、楼梯平台和栏杆扶手三部 分组成。
设有踏步供层间上下行走的通道段落，称梯段。
梯段的坡度是由踏步形成的。踏步又有踏面（供
行走时踏脚的水平部分）和踢面（形成踏步高差 的垂直部分）。
梯段是楼梯联系两个不同标高平台的倾斜构件， 也是楼梯主要使用和承重部分。
4
2020/4/21
济南工程职业技术学院
平台:是指两楼梯梯段间的水平板。平台用 来供楼梯转折、连接某个楼层或供使用者 略事休息。
平台标高有时与某个楼层相一致，有时介 于两个楼层之间。与楼层标高相一致的平 台称之为正平台，介于两个楼层之间的平 台称之为半平台或中间平台。
14
2020/4/21
济南工程职业技术学院
（6）剪刀楼梯：
两个直行单 跑楼梯交叉而 成的剪刀楼梯， 适合层高小的 建筑。两个直 行多跑楼梯的 适用于层高较 大且有人流多 向性选择要求 的建筑。
15
2020/4/21
济南பைடு நூலகம்程职业技术学院
16
2020/4/21
济南工程职业技术学院
（7）螺旋形楼梯
2020/4/21
济南工程职业技术学院
35
2020/4/21
济南工程职业技术学院
36
2020/4/21
楼梯剖面图济南工程职业技术学院
37
2020/4/21
济南工程职业技术学院
5.2 楼梯
5.2.1 楼梯的五大尺度
1.楼梯的坡度 2.楼梯段及平台宽度 3.踏步尺寸 4.楼梯的净空高度 5.栏杆和扶手尺度
40
2020/4/21
济南工程职业技术学院
41
2020/4/21
济南工程职业技术学院
某楼面至中间平台的垂直距离为1650mm，假 设踏步设置11步，那么每一步踏步的高度是多 少？踏步宽可选定为多少？这个梯段的踏步宽 度总和是多少？如果楼梯的步数改为10步又怎 样？若踏步宽较小时，应用什么办法改善？
济南工程职业技术学院
（4）平行双分双合楼梯： 常用作办公类建筑的主要楼梯
12
2020/4/21
济南工程职业技术学院
双 合 式
13
2020/4/21
济南工程职业技术学院
（5）折行多跑楼梯:
折行双跑 楼梯常用于仅 上一层楼的影 剧院、体育馆 等建筑的门厅 中；折行三跑 楼梯常用于层 高较大的公共 建筑中。

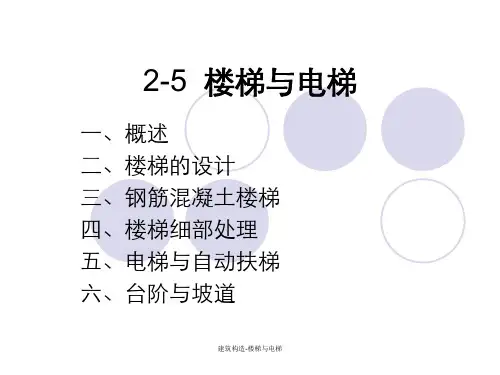

第5章 楼梯与电梯
学习目标及要求
1. 掌握楼梯的作用、要求，了解楼梯的平面形式 2. 掌握楼梯的组成、各部分尺度要求及楼梯的设计 3. 掌握钢筋混凝土楼梯的构造，了解楼梯细部构造 4. 了解建筑其他垂直交通设施
1
2020/4/21
济南工程职业技术学院
5.1 楼梯的组成、类型和设计要求
2
2020/4/21
一般楼梯的坡度范围在20°~45°之间。
人流量大的公共建筑中楼梯坡度一般采用1：2
39 （26°34ˊ）。
2020/4/21
济南工程职业技术学院
2.踏步尺寸
踏步高宽比一般满足下列经验公式：
2r+g=600~620mm
或
r+ g=450mm
式中，r表示踏步高；g表示踏步宽。踏步 尺寸与人们的步幅有关。
28
2020/4/21
济南工程职业技术学院
补充：楼梯常见材料
29
2020/4/21
济南工程职业技术学院
30
2020/4/21
济南工程职业技术学院
31
2020/4/21
济南工程职业技术学院
补充：楼梯识图
32
2020/4/21
济南工程职业技术学院
33
2020/4/21
济南工程职业技术学院
34
38
2020/4/21
济南工程职业技术学院
§5.1.1 楼梯的五大尺度
1 楼梯的坡度
楼梯的坡度是指梯段的斜率，一般用斜面与水平的
夹角表示，也可用斜面在垂直面上的投
影高与在水平面的投影宽之比表示。
楼梯踏步高宽比构成楼梯的坡度。反之，根据使用 的要求选定了合适的楼梯坡度之后，踏步的高宽 比也就被确定。
20
2020/4/21
济南工程职业技术学院
21
2020/4/21
济南工程职业技术学院
（8）弧形楼梯
具有明显的 导向性和优 美轻盈的造 型。
但其结构和 施工难度较 大，通常采 用现浇钢筋 混凝土结构。
22
2020/4/21
济南工程职业技术学院
23
2020/4/21
济南工程职业技术学院
24
2020/4/21
7
2020/4/21
济南工程职业技术学院
（1）直行单跑楼梯：仅用于层高不大的建筑
8
2020/4/21
济南工程职业技术学院
（2）直行多跑楼梯： 用于层高较大的建筑
9
2020/4/21
济南工程职业技术学院
10
2020/4/21
济南工程职业技术学院
（3）平行双跑楼梯： 是最常用的楼梯形式之一
11
2020/4/21
5
2020/4/21
济南工程职业技术学院

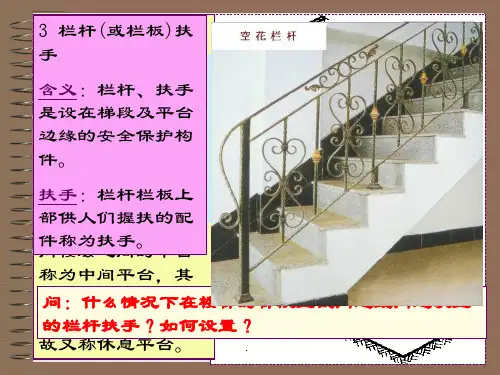

栏杆和扶手，是指楼梯段及平台边缘的安全保 护构件，供上下楼梯时倚扶之用。
当楼梯宽度不大时，可只在梯段临空面设置， 当楼梯宽度较大时（大于1.4米），非临空面 也应加设扶手，当楼梯宽度很大时（大于2.2 米）还应在梯段中间加设扶手。
6
2020/4/21
济南工程职业技术学院
5.1.2楼梯的类型
1. 按材料分类：钢筋混凝土楼梯、钢楼梯、木楼梯及组合材 料楼梯
2. 按位置分类：室内楼梯和室外楼梯
3. 按使用性质分类：主要楼梯、辅助楼梯、疏散楼梯、及消 防楼梯
4. 按楼梯间平面形式分类：开敞楼梯间、封闭楼梯间、防烟 楼梯间
5. 按楼梯的平面形式分类：单跑、双跑（直或平行）、三跑、 双分、双合、转角、交叉、剪刀、螺旋楼梯
螺旋形楼梯通常 是围绕一根单柱布 置，平面呈圆形。
这种楼梯不能作 为主要人流交通和 疏散楼梯，但由于 它造型独特、美观， 有时公共建筑在考 虑丰富建筑空间时 可以采用。
