串联谐振电路实验报告

实验三 RLC 串联谐振一、实验目的1、掌握测量谐振频率、品质因数和绘制频率特性曲线的方法。

2、加深对串联谐振电路特性的理解。

3、认识品质因数对电路选择性的影响。

二、实验原理1、串联谐振在RLC 串联电路中，当感抗和容抗相等时，电路的端电压和电流同相位，整个电路呈现电阻性。

即CL ωω1=时，电路处于谐振状态，谐振角频率为LC10=ω，谐振频率为LCf π210=当0ωω<时，电路呈容性，电路电流超前端电压；当0ωω>时，电路呈感性，电路电流滞后端电压。

要使电路发生谐振，可以改变L 、C 或f 来达到，本实验是通过改变电源电压的频率来实现的。

2、 串联谐振的特性(1)由于C L 001ωω=，所以U L 与U C 数值相等，相位相差1800，而U L 或U C 与信号源电压U S 之比为品质因数Q ，即Q =RC LR C R L U U U U S C S L ====001ωω其中LC10=ω。

在C 和L 为定植情况下，Q 值仅取决于回路电阻R 的大小。

电阻R 越大电路的品质因数越小，其谐振曲线越平坦。

(2)由于回路总电抗01000=-=CL X ωω，因此，回路阻抗Z 为最小值；在U S 一定情况下，I=I 0=RU S为最大值；回路相当于一个纯电阻电路，U S 与I 同相位。

三、实验任务与步骤1、按图3-1接线，改变信号源频率，找出谐振频率0f ，一般可采取两种方法： 图3-1(1)电阻电压U R到达最大值的办法确定f0(2)用双踪示波器观察U S和U R的波形，调节信号源频率，当二者波形相同时即为f0。

2、在谐振情况下用晶体管毫伏表测量U S、U L 、U C、U R ，根据测量结果计算Q值并记入下表。

3、测量谐振曲线图I(f)信号源U S保持5V，改变其频率，分别测U R值(以谐振频率为中心两边对称取点，在谐振频率附近可适当多取几点)，由I=U S换算出电流值，记录于下表。

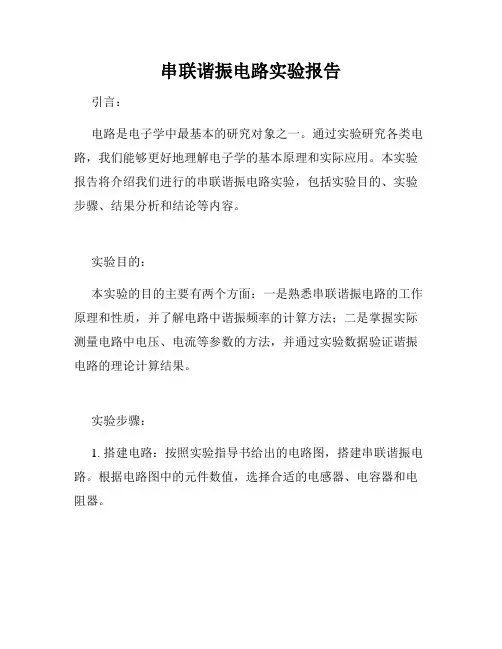

串联谐振电路实验报告引言：电路是电子学中最基本的研究对象之一。

通过实验研究各类电路，我们能够更好地理解电子学的基本原理和实际应用。

本实验报告将介绍我们进行的串联谐振电路实验，包括实验目的、实验步骤、结果分析和结论等内容。

实验目的：本实验的目的主要有两个方面：一是熟悉串联谐振电路的工作原理和性质，并了解电路中谐振频率的计算方法；二是掌握实际测量电路中电压、电流等参数的方法，并通过实验数据验证谐振电路的理论计算结果。

实验步骤：1. 搭建电路：按照实验指导书给出的电路图，搭建串联谐振电路。

根据电路图中的元件数值，选择合适的电感器、电容器和电阻器。

2. 测试电源频率：将信号发生器与电路连接，调节信号发生器的频率，分别测量到电路中电压源和电流表的读数。

记录不同频率下电流和电压的数值。

3. 计算谐振频率：根据实验记录的数据，计算谐振频率。

根据串联谐振电路的特性，当电路通过谐振频率时，电路中的电流会达到最大值，而电压源的频率输出与该谐振频率相等。

结果分析：通过实验记录的数据，可以得到不同频率下的电压和电流的数值。

根据实验指导书中提供的公式，可以计算出谐振频率。

比较实验结果和理论计算结果可以发现，二者是相近的，这表明了串联谐振电路的确具有谐振的性质。

实验中，我们还可以观察到在谐振频率附近，电压的幅度最大。

这是因为在谐振频率附近，电阻通过振幅最大的交流电，在谐振频率两侧，电阻通过电流的交流电振幅降低，即幅频特性表现出共轭关系。

结论：通过本次实验，我们达到了预期的实验目的。

我们熟悉了串联谐振电路的工作原理和性质，并掌握了电压、电流等参数的测量方法。

在实验中，我们通过实验数据验证了谐振频率的计算公式，并对谐振电路的特性有了更深入的了解。

谐振电路在实际应用中具有广泛的用途，如用于无线通信中的滤波器、放大器等。

掌握谐振电路的原理和实验方法，对于我们理解电子学的相关理论和应用具有重要意义。

通过实验锻炼了我们动手实践和数据处理的能力，提高了我们的实验操作技巧和科学研究的思维方式。

一、实验目的1. 理解串联谐振电路的基本原理和特性。

2. 掌握串联谐振电路的谐振频率、品质因数和通频带的测量方法。

3. 通过实验验证理论分析，加深对串联谐振电路的理解。

二、实验原理串联谐振电路由电感L、电容C和电阻R组成，按照其原件的连接形式可分为串联谐振和并联谐振。

本实验主要研究串联谐振电路的特性。

1. 谐振频率：串联谐振电路的谐振频率f0由以下公式给出：f0 = 1 / (2π√(LC))其中，f0为谐振频率，L为电感，C为电容。

2. 品质因数Q：串联谐振电路的品质因数Q表示电路的选频性能，由以下公式给出：Q = 1 / (R√(LC))其中，Q为品质因数，R为电阻，L为电感，C为电容。

3. 通频带：通频带B为谐振曲线两侧电流有效值下降到最大电流的1/√2时对应的频率范围，由以下公式给出：B = f2 - f1其中，f1为下限截止频率，f2为上限截止频率。

三、实验仪器与设备1. 信号发生器：提供不同频率的正弦交流信号。

2. 数字多用表：测量电压、电流和电阻。

3. 电感器、电容器和电阻器：构成串联谐振电路。

4. 电路连接线：连接实验仪器和设备。

四、实验步骤1. 按照实验电路图连接电路，确保连接正确无误。

2. 将信号发生器的输出端连接到串联谐振电路的输入端。

3. 将数字多用表分别连接到电感、电容和电阻的相应位置，用于测量电压、电流和电阻。

4. 设置信号发生器的输出频率为f0，即谐振频率，观察并记录电路中的电压、电流和电阻的数值。

5. 改变信号发生器的输出频率，分别在谐振频率两侧的频率点测量电路中的电压、电流和电阻的数值。

6. 根据实验数据绘制幅频特性曲线，分析谐振频率、品质因数和通频带的特性。

7. 通过实验验证理论分析，总结实验结果。

五、实验结果与分析1. 谐振频率：实验结果显示，当信号发生器的输出频率为f0时，电路中的电压、电流和电阻的数值达到最大值，验证了谐振频率的理论分析。

2. 品质因数Q：实验结果显示，随着电阻的增大，品质因数Q减小，与理论分析一致。

串联谐振电路实验报告串联谐振电路实验报告引言：电路实验是电子工程专业学生的基础实践课程之一。

其中，串联谐振电路实验是一项非常重要的实验，它能帮助学生深入理解谐振电路的工作原理和特性。

本文将对串联谐振电路实验进行详细的介绍和分析。

一、实验目的串联谐振电路实验的主要目的是通过实际操作，观察和分析串联谐振电路的频率特性、幅度特性和相位特性，加深对谐振电路的理论知识的理解。

二、实验原理串联谐振电路由电感L、电容C和电阻R串联而成。

当电路中的电感和电容选择合适的数值，并且电路工作在谐振频率附近时，电路会表现出特殊的谐振现象。

在谐振频率附近，电路的阻抗最小，电流最大。

这种谐振现象可以通过实验来验证。

三、实验装置与步骤实验所需的装置主要有信号发生器、示波器、电感、电容和电阻等。

实验步骤如下：1. 搭建串联谐振电路，将信号发生器连接到电路的输入端，示波器连接到电路的输出端。

2. 设置信号发生器的频率为可变频率，初始值设置为较低的频率。

3. 调节信号发生器的频率，观察示波器上的波形变化。

4. 当示波器上的波形达到最大振幅时，记录此时的频率，即为谐振频率。

5. 重复步骤3和4，改变电路中的电感和电容数值，观察谐振频率的变化。

四、实验结果与分析在实验中，我们调整了电路中的电感和电容数值，并观察了谐振频率的变化。

实验结果表明，电路中的电感和电容数值越大，谐振频率越低。

这是因为电感和电容的数值决定了电路的固有频率。

另外，我们还观察了电路的幅度特性和相位特性。

在谐振频率附近，电路的幅度特性表现为电流最大，而在谐振频率两侧，电路的幅度逐渐减小。

相位特性则表现为在谐振频率附近，电路的输入信号和输出信号的相位差最小，而在谐振频率两侧，相位差逐渐增大。

五、实验误差与改进在实验过程中，我们注意到了一些误差。

首先，由于实际电路元件的参数可能存在一定的误差，所以实验结果与理论值可能会有一定的偏差。

其次，实验中的测量误差和仪器误差也会对实验结果产生影响。

串联谐振电路实验报告串联谐振电路实验报告引言：谐振电路是电子学中的重要概念之一，它在无线通信、电力传输等领域有着广泛的应用。

本次实验旨在通过搭建串联谐振电路，研究其特性和参数对电路性能的影响，进一步加深对谐振电路的理解和应用。

一、实验目的本次实验的主要目的有以下几点：1. 了解谐振电路的基本原理和特性；2. 学习搭建串联谐振电路的方法和步骤；3. 研究不同参数对谐振电路性能的影响；4. 掌握使用示波器测量电路波形和频率的方法。

二、实验原理1. 谐振电路的基本原理谐振电路是指当电路中的电感和电容元件的阻抗相等时，电路会发生谐振现象。

谐振电路可以分为串联谐振电路和并联谐振电路两种类型。

本次实验中我们将重点研究串联谐振电路。

2. 串联谐振电路的特性串联谐振电路由电感、电容和电阻组成，其特性由谐振频率、品质因数和带宽等参数决定。

谐振频率是指电路中电感和电容元件的阻抗相等时的频率，品质因数是指电路的能量损耗程度，带宽则是指在谐振频率附近电路的工作频率范围。

三、实验步骤1. 搭建串联谐振电路根据实验要求，选择合适的电感、电容和电阻元件，按照电路图搭建串联谐振电路。

确保电路连接正确，元件无损坏。

2. 测量电路参数使用示波器测量电路的输入和输出波形，记录谐振频率、品质因数和带宽等参数。

根据波形的振幅和相位差，可以进一步分析电路的频率特性和相位特性。

3. 改变电路参数逐步改变电路中的电感、电容或电阻元件的数值，观察电路参数的变化情况。

比较不同参数对谐振频率、品质因数和带宽的影响，分析电路性能的变化规律。

四、实验结果与分析通过实验测量和数据记录，我们得到了一系列关于串联谐振电路的参数和波形数据。

根据测量结果，我们可以得出以下结论：1. 谐振频率随电感和电容数值的变化而变化，可以通过调节这两个元件的数值来实现对谐振频率的调节。

2. 品质因数与电路中的电阻有关，电阻越小，品质因数越大，电路的能量损耗越小。

3. 带宽与品质因数呈反比关系，品质因数越大，带宽越小，电路的频率选择性越强。

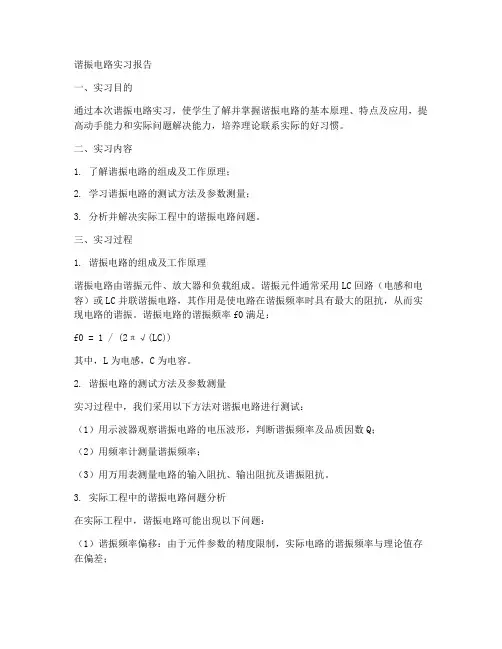

谐振电路实习报告一、实习目的通过本次谐振电路实习，使学生了解并掌握谐振电路的基本原理、特点及应用，提高动手能力和实际问题解决能力，培养理论联系实际的好习惯。

二、实习内容1. 了解谐振电路的组成及工作原理；2. 学习谐振电路的测试方法及参数测量；3. 分析并解决实际工程中的谐振电路问题。

三、实习过程1. 谐振电路的组成及工作原理谐振电路由谐振元件、放大器和负载组成。

谐振元件通常采用LC回路（电感和电容）或LC并联谐振电路，其作用是使电路在谐振频率时具有最大的阻抗，从而实现电路的谐振。

谐振电路的谐振频率f0满足：f0 = 1 / (2π√(LC))其中，L为电感，C为电容。

2. 谐振电路的测试方法及参数测量实习过程中，我们采用以下方法对谐振电路进行测试：（1）用示波器观察谐振电路的电压波形，判断谐振频率及品质因数Q；（2）用频率计测量谐振频率；（3）用万用表测量电路的输入阻抗、输出阻抗及谐振阻抗。

3. 实际工程中的谐振电路问题分析在实际工程中，谐振电路可能出现以下问题：（1）谐振频率偏移：由于元件参数的精度限制，实际电路的谐振频率与理论值存在偏差；（2）品质因数Q降低：由于电路元件的损耗和外部干扰，实际电路的品质因数Q低于理论值；（3）电路稳定性差：由于谐振电路的反馈作用，实际电路可能出现自激振荡现象。

四、实习收获通过本次谐振电路实习，我深刻了解了谐振电路的基本原理、特点及应用，掌握了谐振电路的测试方法及参数测量。

同时，在实际工程中的应用问题分析中，提高了自己的动手能力和实际问题解决能力。

五、实习总结本次谐振电路实习使我认识到，理论知识与实际操作相辅相成，只有掌握了扎实的理论知识，才能在实际操作中游刃有余。

同时，在解决实际工程问题时，要注重分析、思考，将理论知识与实际情况相结合，才能找到合适的解决方案。

今后，我将更加努力地学习，提高自己的综合素质，为工程实践打下坚实基础。

串联谐振电路实验报告摘要：本实验旨在研究串联谐振电路的电压响应特性，通过实验测量得到谐振频率，验证理论计算与实验结果的一致性。

一、实验目的：1.研究串联谐振电路的电压响应特性；2.通过实验测量得到谐振频率，验证理论计算与实验结果的一致性。

二、实验原理：根据串联谐振电路的特点，可以推导得到谐振频率的表达式：f=1/(2*π*√(L*C))三、实验器材：1.功率信号发生器；2.数字多用表；3.电感、电容和电阻；4.示波器；5.连接线等。

四、实验步骤：1.按照实验电路图连接电路，保证电路连接正确；2.调节信号发生器的频率为待测频率f；3.用数字多用表测量电容C的实际值，记录；4.通过示波器观察电感L两端或电阻R两端的电压波形，调整频率使波形达到最大幅度；5.记录此时的频率f0和相关的电压幅度值；6.重复步骤2-5，记录多组数据。

五、实验数据及处理：实验数据如下表所示：（表格包括频率f、电容实际值C、电压幅度U、幅值最大时的频率f0以及理论计算值）------------------------------------------------------------频率f，电容实际值C，电压幅度U，第一次谐振频率f0，理论计算---------，--------------，---------------，-------------------，-----------...，...，...，...，..------------------------------------------------------------根据上述表格数据，可以绘制出频率f和电容实际值C、电压幅度U 的关系曲线，以及频率f和理论计算值的关系曲线。

六、实验结果分析：1.对比实验测量值和理论计算值，可以评估实验结果的准确性和可靠性；2.在频率f0附近，电压幅度U达到最大，验证了串联谐振电路在谐振状态时电压幅度最大的特点；3.通过频率f0和相关的电容实际值C，可以计算出电感L的实际值。

串联谐振的实验报告实验目的本实验旨在通过串联谐振实验，探究串联谐振现象的特性和规律，并研究谐振电路的频率选择性以及在实际应用中的意义。

实验原理串联谐振是指当电阻、电感和电容按特定方式连接时，电路中的电流和电压呈谐振现象。

具体来说，当谐振频率等于电路共振频率时，电流和电压取得最大值；反之，当谐振频率偏离共振频率时，电流和电压随频率增加而下降。

谐振频率的计算公式为:f_0 = \frac{1}{2\pi\sqrt{LC}}其中，f0为谐振频率，L为电感的感值，C为电容的容值。

实验装置- 电感L- 电容C- 变压器- 信号发生器- 示波器- 万用表- 直流稳压电源- 电阻箱实验步骤1. 将变压器的220V接入实验电源，使其输出电压变为5V。

2. 使用示波器测量电感的感值L和电容的容值C，并记录下来。

3. 将电感和电容串联连接起来，并接入信号发生器。

4. 在信号发生器的频率变动范围内，测量并记录电路的电流和电压。

5. 根据测量结果画出电流和电压随频率变化的曲线图。

6. 分析图像，确定并计算实验测得的谐振频率，与理论值进行比较。

实验结果及分析根据实验步骤所述，我们进行了一系列的实验测量，并得到了电流和电压随频率变化的曲线图。

在测量过程中，我们选择了不同的频率值，包括谐振频率附近值，并记录了相应的电流和电压数值。

根据测量结果得到的曲线图，我们可以清楚地看到在谐振频率附近，电流和电压取得最大值。

同时，随着频率增大或减小，电流和电压逐渐减小。

这与理论上的串联谐振特性相吻合。

实验测得的谐振频率和理论值进行对比后，发现它们之间的误差较小。

这说明我们的实验数据比较准确，并且实验方法是可行的。

实验结论通过本次实验，我们研究了串联谐振现象，并深入了解了谐振电路的频率选择性。

实验结果表明，在串联谐振电路中，当频率等于谐振频率时，电流和电压达到最大值；当频率偏离谐振频率时，电流和电压逐渐减小。

这说明谐振频率是串联谐振电路的特征之一，对于特定的电感和电容组合，其谐振频率是固定的。

实验三：串联谐振电路学号：姓名：成绩:一、实验原理及思路RLC串联电路如图7.1所示，改变电路参数L、C或电源频率时，都可能使电路发生谐振。

尺述）L---- □_ ------------+ +O us 询图7.1 RLC谐振串联电路该电路的阻抗是电源角频率■的函数Z 二R j(丄-（7-1）1 当•丄——=0时，电路中的电流与激励电压同相，电路处于谐振状态。

灼C1 1 谐振角频率灼0 =，谐振频率f0 =。

JLC 2兀J LC谐振频率仅与元件L、C的数值有关，而与电阻R和激励电源的角频率-- 无关，当时，电路呈容性，阻抗角<0;当叙:o时，电路呈感性，阻抗角:> 0。

1. 电路处于谐振状态时的特性：（1）回路阻抗Z o =R，Z o为最小值，整个回路相当于一个纯电阻电路。

⑵回路电路I o的数值最大, ⑶电阻的电压U R的数值最大，U R二U s ⑷电感上的电压U L与电容上的电压U C数值相等，相位相差180U L二U C二QU s2. 电路的品质因数Q和通频带B电路发生谐振时，电感上的电压（或电容上的电压）与激励电压之比称为电路的品质因数Q ,即Q _U L （，O ） _U cC'o ） _「o L _ 1 L 一 U s U s ~R ~ R c（7-2）定义回路电流下降到峰值的0.707时所对应的频率为截止频率，介于两截止 频率间的频率范围为通频带。

(7-3)3. 谐振曲线电路中电压与电流随频率变化的特性称频率特性， 它们随频率变化的曲线称 频率特性曲线，也称谐振曲线。

在U 、R 、L 、C 固定的条件下：改变电源角频率国，可得到图7.2响应电压随电源角频率⑷变化的谐振曲线，回路电流与电阻电压成正比。

从图中可以看到， U R 的最大值在谐振角频率 3 0处，此时U C =U L =QU OU c 的最大值在 ①<3 o 处，U L 的最大值在3 >3 o 处。

一、实验目的1. 理解串联谐振电路的工作原理及谐振现象。

2. 掌握串联谐振电路的频率特性、品质因数等参数的测量方法。

3. 分析电路参数对谐振特性的影响。

4. 熟悉实验仪器的使用。

二、实验原理串联谐振电路由电感（L）、电容（C）和电阻（R）串联组成。

当电路中的角频率ω满足以下条件时，电路发生谐振：ω = 1 / √(LC)此时，电路的阻抗最小，电流达到最大值，且与输入电压同相位。

谐振频率f与电路参数L、C的关系为：f = 1 / (2π√(LC))谐振电路的品质因数Q定义为：Q = ωL / R它反映了电路的选择性，Q值越大，选择性越好。

三、实验仪器与设备1. 信号发生器2. 数字万用表3. 电阻箱4. 电感箱5. 电容箱6. 交流毫伏表7. 谐振电路实验板四、实验步骤1. 按照电路图连接实验板，将电感L、电容C和电阻R接入电路。

2. 使用信号发生器产生正弦波信号，调节信号频率，使电路接近谐振状态。

3. 使用交流毫伏表测量电路中的电压，记录不同频率下的电压值。

4. 使用数字万用表测量电路中的电阻R，记录不同频率下的电阻值。

5. 根据实验数据，绘制电压-频率曲线，分析电路的谐振特性。

6. 计算谐振频率f、品质因数Q和通频带宽度。

五、实验数据与分析1. 谐振频率f的测量通过实验，测得谐振频率f为f0，理论值为f0 = 1 / (2π√(LC))。

2. 品质因数Q的测量通过实验，测得品质因数Q为Q0，理论值为Q0 = ωL / R。

3. 通频带宽度B的测量通过实验，测得通频带宽度B为B0，理论值为B0 = f2 - f1，其中f1和f2分别为谐振曲线下降到峰值一半的频率。

4. 电路参数对谐振特性的影响（1）电阻R对谐振特性的影响当电阻R增大时，品质因数Q减小，通频带宽度B增大，谐振曲线变平缓。

（2）电感L对谐振特性的影响当电感L增大时，谐振频率f减小，品质因数Q增大，通频带宽度B减小，谐振曲线变陡峭。

（3）电容C对谐振特性的影响当电容C增大时，谐振频率f增大，品质因数Q减小，通频带宽度B增大，谐振曲线变平缓。

rlc串联谐振电路研究实验报告RLC串联谐振电路研究实验报告引言：RLC串联谐振电路是电路中常见的一种电路结构，其具有频率选择性。

在该电路中，电感、电阻和电容依次串联，形成一个振荡回路。

在特定的频率下，电路的阻抗会达到最小值，从而使电流达到最大值。

本实验旨在研究RLC串联谐振电路的特性，并通过实验验证理论计算结果。

实验目的：1. 研究RLC串联谐振电路中电感、电阻和电容的作用；2. 测量RLC串联谐振电路的频率响应曲线；3. 验证理论计算结果与实验结果的一致性。

实验仪器与材料：1. RLC串联谐振电路实验箱；2. 可调频函数信号发生器；3. 数字存储示波器；4. 电压表；5. 电流表；6. 电感、电阻和电容器。

实验步骤：1. 按照电路图连接RLC串联谐振电路实验箱，确保电路连接正确并稳定；2. 调节可调频函数信号发生器的频率范围，并设定初始频率；3. 调节函数信号发生器的输出电压，保持稳定；4. 通过示波器观察电路中电压波形，并测量电压的幅值；5. 测量电路中电流的幅值；6. 依次改变函数信号发生器的频率，记录电压和电流的测量值；7. 绘制RLC串联谐振电路的频率响应曲线。

实验结果与分析：根据实验测量数据，绘制了RLC串联谐振电路的频率响应曲线。

从曲线上可以看出，在某一特定频率下，电路的阻抗达到最小值，电流达到峰值。

这个特定的频率就是电路的共振频率。

在共振频率附近，电路的阻抗较小，电流较大，电路呈现出谐振的特性。

实验结果与理论计算结果的比较表明，在实验误差范围内，测量结果与理论计算结果吻合良好。

这验证了RLC串联谐振电路的特性以及理论模型的准确性。

同时，实验还发现，改变电感、电阻或电容的数值，会导致共振频率的变化，从而改变电路的谐振特性。

这进一步说明了电感、电阻和电容在RLC串联谐振电路中的作用。

结论：通过本实验，我们深入研究了RLC串联谐振电路的特性，并通过实验验证了理论计算结果的准确性。

实验结果表明，RLC串联谐振电路在特定频率下具有最小阻抗和最大电流的特性。

实验报告一、实验名称串联谐振电路二、实验原理1、电路图如图所示，改变电路参数L,C或电源频率时，都可能使电路发生谐振。

该电路的阻抗是电源角频率的函数：2、谐振曲线电路中的电压与电流随频率变化的特性为频率特性，随频率变化的曲线就是频率曲线。

如下图：图中可以看出：Q值愈大，曲线尖峰值愈陡，其选择性越好，但通频带越窄。

只有当Q>0.707时，Uc和Ul曲线才出现最大值，否则Uc将单调下降趋于0，Ul将单调上升趋于Us。

三、实验方法测量电路谐振频率1、将电路连接如实验原理中的电路图，将电源由函数信号发生器产生，将电阻两端接入示波器中，调节信号源的频率由大到小，观察示波器上的电阻电压的大小，当电阻电压值变为最大值时所对应的频率值则为电路的谐振频率。

2、用Multism仿真连接串联谐振电路，连接在电阻两端的XBP所显示的波特图，观察电阻两端电压增益最大时所对应的频率，则所对应的频率为电路发生谐振是的谐振频率。

四、实验步骤电路板上：连接原理图的电路，给电源接上函数发生器，调节为五伏的方波，频率从0.5kHZ调到14.5kHZ，间隔0.5kHZ，设置29个点，将电阻两端连入示波器，观察示波器上电阻的阻值并记录数据接着将同样电容与电感的两端接入示波器，观察同样频率下对应的电容与电感的电压值，同样记录实验数据将实验数据整理并绘制折线图，观察不同电源角频率电路响应的谐振曲线，对比实验原理中的图并作分析Multism仿真：电路仿真连接如下的图将XFG调节为3.5kHZ，占空比为30%，脉冲幅度为5V的方波电压信号观察XBP输出的波特图：可知：该电路图的谐振频率约为7.197kHZ 将仿真图中的电阻与电容互换位置，显示电容的波特图：可知：在频率小于谐振频率时Uc出现最大值，在频率大于谐振频率后Uc单调下降趋于0将仿真图中的电感与电容位置互换得到电感的波特图：可知：在频率大于谐振频率时U L出现最大值，在频率小于谐振频率后U L单调下降趋于0五、实验数据f/kHZ 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5Ur/v 0.073 0.141 0.212 0.282 0.349 0.419 0.49 0.554 0.61 0.642 U L/v 0.076 0.154 0.227 0.301 0.378 0.451 0.518 0.62 0.68 0.72Uc/v 1.234 1.271 1.332 1.437 1.51 1.514 1.448 1.391 1.337 1.279f/kHZ 5.5 6 6.5 7 7.5 8 8.5 9 9.5 10Ur/v 0.675 0.702 0.708 0.697 0.674 0.635 0.601 0.559 0.519 0.478 U L/v 0.783 0.847 0.912 0.956 1.001 1.066 1.128 1.196 1.256 1.321 Uc/v 1.216 1.137 1.05 0.957 0.863 0.774 0.699 0.63 0.565 0.513f/kHZ 10.5 11 11.5 12 12.5 13 13.5 14 14.5 Ur/v 0.443 0.409 0.377 0.348 0.322 0.297 0.277 0.258 0.241 U L/v 1.38 1.438 1.488 1.528 1.557 1.549 1.538 1.524 1.51 Uc/v 0.458 0.408 0.363 0.332 0.297 0.267 0.242 0.218 0.2实验数据分析：图中Ur的曲线最高点所对应的f为谐振频率，此时，电容与电感电压并不是最大，谐振频率Fo在7.5左右。

rlc串联谐振电路实验报告RLC串联谐振电路实验报告引言在电路实验中，RLC串联谐振电路是一个非常重要的实验对象。

它由电感、电阻和电容三个元件组成，通过调节电感和电容的数值，可以实现对电路的频率响应进行调控。

本实验旨在通过搭建RLC串联谐振电路，观察和分析其频率响应特性，并对谐振频率进行测量。

实验装置本次实验所使用的装置包括：信号发生器、示波器、电感、电阻和电容等元件。

其中，信号发生器用于提供输入信号，示波器用于观测电路的输出波形。

实验步骤1. 搭建电路根据实验要求，按照电路图搭建RLC串联谐振电路。

需要注意的是，要确保电感、电阻和电容的数值与实验要求相符，并保证电路的连接正确无误。

2. 调节信号发生器将信号发生器连接到电路的输入端，通过调节信号发生器的频率，使其逐渐从低频到高频扫描。

同时，观察示波器上电路的输出波形，并记录下谐振频率对应的信号发生器频率数值。

3. 测量电压幅值在谐振频率附近，记录下电路输出端的电压幅值，可以通过示波器的测量功能进行读数。

注意，要选择合适的测量范围，以保证测量结果的准确性。

4. 分析实验结果根据实验数据，绘制电路的频率响应曲线。

可以采用频率作为横坐标，电压幅值作为纵坐标，通过绘制曲线来展示电路在不同频率下的响应情况。

实验结果与分析根据实验数据，我们可以得到RLC串联谐振电路的频率响应曲线。

在谐振频率附近，电路的电压幅值达到最大值，这是因为在谐振频率下，电感和电容的阻抗相互抵消，形成谐振现象。

而在谐振频率之外，电路的电压幅值逐渐减小，这是因为电感和电容的阻抗不再抵消，导致电压幅值下降。

通过测量谐振频率，我们可以得到电路的共振频率。

共振频率是电路响应最强烈的频率，也是电路的特征频率。

在实际应用中，共振频率的测量对于电路的设计和优化具有重要意义。

讨论与总结RLC串联谐振电路是一种常用的电路结构，在电子技术领域具有广泛的应用。

本次实验通过搭建RLC串联谐振电路，观察和分析了其频率响应特性，并测量了谐振频率。

rlc串联谐振电路的实验报告实验报告：RLC串联谐振电路引言：RLC串联谐振电路是一种重要的电路结构，广泛应用于通信、电力系统和电子设备中。

它的特点是在特定频率下，电路中的电感、电阻和电容元件形成共振，使得电路的电流和电压呈现出特殊的波形和相位关系。

本实验旨在通过实际搭建RLC串联谐振电路并测量其频率响应和相位差，验证理论模型并深入理解电路的工作原理。

实验设备：1. 功率供应器：用于提供电源电压，保证电路正常工作；2. 信号发生器：产生可调频率的正弦信号，作为输入信号；3. 示波器：用于测量电路中的电压和电流信号。

实验步骤：1. 搭建电路：根据实验原理，按照电路图搭建RLC串联谐振电路。

电路中包括一个电感L、一个电阻R和一个电容C，它们依次串联连接。

请注意正确连接元件的正负极性。

2. 连接示波器：将示波器的探头分别连接到电阻上和电容的两端，用于测量电路中的电压和电流信号。

3. 设置信号发生器：将信号发生器的输出端连接到电路的输入端，调节信号发生器的频率范围和输出幅度。

4. 调节频率：开始时将信号发生器的频率调至较低的值，逐渐增加频率，记录下电压和电流的数值。

5. 测量电压和电流：通过示波器测量电路中的电压和电流信号，并记录下其数值。

6. 绘制频率响应曲线：根据测量的数据，绘制RLC串联谐振电路的频率响应曲线，横轴为频率，纵轴为电压和电流的幅值。

实验结果：根据实验数据，我们得到了RLC串联谐振电路的频率响应曲线。

在特定频率下，电路中的电压和电流幅值达到最大值，呈现出谐振现象。

此时，电路中的电感、电阻和电容元件之间的能量转换达到最大效率。

讨论与分析：通过实验数据和频率响应曲线的绘制，我们可以进一步分析RLC串联谐振电路的特性和工作原理。

在谐振频率附近，电路中的电感和电容元件形成了一个能量存储和释放的闭环，能量在元件之间来回转换，使得电路中的电流和电压呈现出特殊的相位关系。

这种现象在通信系统中有着重要的应用，例如调谐电路、滤波器和天线。

串联谐振电路实验报告一、实验目的1、深入理解串联谐振电路的工作原理和特性。

2、掌握测量串联谐振电路参数的方法。

3、观察串联谐振电路中电压、电流和频率之间的关系。

二、实验原理串联谐振电路由电感 L、电容 C 和电阻 R 串联组成。

当外加交流电源的频率等于电路的谐振频率时，电路发生谐振现象。

此时，电路中的阻抗最小，电流达到最大值，电感和电容两端的电压可能远大于电源电压。

谐振频率可以通过公式＄f_0 ＝＼frac{1}｛2\pi\sqrt{LC}｝＄计算得出。

在谐振状态下，电路的品质因数＄Q ＝＼frac{＼omega_0 L}｛R}＄，它反映了电路的选择性和通频带宽度。

三、实验仪器和设备1、函数信号发生器2、示波器3、电阻箱4、电感箱5、电容箱四、实验步骤1、按照电路图连接好实验电路，注意各元件的极性和连接的准确性。

2、调节函数信号发生器，使其输出一个频率可变的正弦交流信号，并将其连接到串联谐振电路的输入端。

3、逐渐改变信号发生器的输出频率，同时用示波器观察电路中电流和电压的变化。

4、当示波器上显示的电流达到最大值时，记录此时的频率，即为谐振频率＄f_0$ 。

5、测量在谐振频率下电感、电容和电阻两端的电压值。

6、改变电阻的值，重复上述实验步骤，观察品质因数的变化。

五、实验数据记录与处理1、记录不同频率下的电流值和电压值，如下表所示：｜频率（Hz）｜电流（mA）｜电阻电压（V）｜电感电压（V）｜电容电压（V）｜｜｜｜｜｜｜｜500|＿____|＿____|＿____|＿____|｜1000|＿____|＿____|＿____|＿____|｜1500|＿____|＿____|＿____|＿____|｜｜｜｜｜｜2、根据实验数据，绘制电流频率曲线，找出谐振频率点。

3、计算不同电阻值下的品质因数，并分析其变化规律。

六、实验结果分析1、通过实验数据可以看出，在谐振频率处，电流达到最大值，这与理论分析相符。

2、随着电阻的增大，品质因数减小，电路的选择性变差，通频带变宽。

竭诚为您提供优质文档/双击可除串联谐振电路的研究实验报告
篇一：串联谐振电路实验报告
串联谐振电路
学号：1028401083姓名：赵静怡
一、实验目的
1、加深对串联谐振电路条件及特性的理解
2、掌握谐振频率的测量方法
3、理解电路品质因数Q和通频带的物理意义及其测量方法
4、测量RLc串联谐振电路的频率特性曲线
5、深刻理解和掌握串联谐振的意义及作用
6、掌握电路板的焊接技术以及信号发生器、交流毫伏表等仪表
的使用
7、掌握multisim软件中的Functionngenerator、
Voltmeter、bodeplotter等仪表的使用以AcAnalysis
等spIce仿真分析方法8、用origin绘图软件绘图二、实验原理
RLc串联电路如图2.6.1所示，
改变电路参数L、c或电源频率时，都可以是电路发生谐振。

2.6.1RLc谐振串联电路
1
1、谐振频率：f0=2π，谐振频率仅与元件L、c的数值有关，而与电阻R和激励电源的角频率w无关
2、电路的品质因素Q和通频带b
电路发生谐振是，电感上的电压（或电容上的电压）与激励电压之比称为电路的品质因素Q，即Q?
1
R
L
c
定义回路电流下降到峰值在0.707时所对应的频率为截止频率，介于两截止频率间的频率范围为通带，即b?
3、谐振曲线
电路中电压与电流随频率变化的特性称频率特性，他们随频率变化的曲线称频率特性曲线，也称谐振曲线4、实验仪器：（1）计算机（2）通路电路板一块（3）低频信号发生器一台（4）交流毫伏表一台（5）双踪示波器一台（6）万。

一、实验目的1. 深入理解串联谐振电路的工作原理和特性。

2. 掌握串联谐振电路的谐振频率、品质因数和带宽的测量方法。

3. 分析不同参数对串联谐振电路特性的影响。

二、实验原理串联谐振电路由电阻（R）、电感（L）和电容（C）三个元件串联而成。

当电路中的交流电压频率改变时，电路的阻抗会随之变化。

当电路的感抗（X_L）等于容抗（X_C）时，电路发生谐振，此时电路的阻抗最小，电流达到最大值。

1. 谐振频率（f_r）谐振频率是串联谐振电路的重要参数，它决定了电路的选择性。

谐振频率的计算公式如下：\[ f_r = \frac{1}{2\pi\sqrt{LC}} \]2. 品质因数（Q）品质因数是衡量电路选择性、损耗和效率的重要指标。

品质因数的计算公式如下：\[ Q = \frac{\omega_0L}{R} \]其中，ω_0是谐振角频率，R是电路中的电阻。

3. 带宽（B）带宽是指谐振曲线两侧电流有效值下降到最大电流的1/√2时对应的频率范围。

带宽的计算公式如下：\[ B = \frac{f_2 - f_1}{2} \]其中，f_1和f_2分别是谐振曲线两侧下降到最大电流的1/√2时对应的频率。

三、实验仪器和器材1. 交流信号发生器2. 示波器3. 电阻箱4. 电感线圈5. 电容箱6. 谐振电路实验板7. 电压表8. 频率计四、实验步骤1. 按照实验板上的电路图连接电路，确保电路连接正确。

2. 将电阻箱的阻值设置为50Ω，调节电感线圈和电容箱的参数，使电路达到谐振状态。

3. 使用交流信号发生器产生正弦波信号，频率从低到高逐渐变化。

4. 使用示波器观察电路中电阻R上的电压波形，并记录不同频率下的电压峰值。

5. 使用频率计测量谐振频率，并与理论计算值进行比较。

6. 改变电阻箱的阻值，重复步骤4和5，分析电阻对谐振电路特性的影响。

7. 改变电感线圈和电容箱的参数，重复步骤4和5，分析电感、电容对谐振电路特性的影响。

五、实验结果与分析1. 通过实验，验证了串联谐振电路的谐振频率、品质因数和带宽的计算公式。
