壁厚计算书

设备壁厚计算书设备壁厚计算书是用于确定设备壁厚的一种工程评估方法，一般用于工业设备和容器的设计与制造过程中。

它是根据设备所承受的内部压力、温度和制造材料的特性来计算设备壁厚的一种工程分析和设计方法。

设备壁厚的计算是为了确保设备的安全可靠运行。

如果设备壁厚不足，可能会造成设备在工作时发生破裂或泄漏，引发事故甚至人员伤亡。

因此，在设备设计和制造中，确保设备壁厚的充足是十分重要的。

设备壁厚的计算一般需要考虑以下几个因素：1.设备承受的内部压力：设备在工作时，可能会受到来自介质的内部压力。

根据设备所承受的内部压力大小，可以确定设备的壁厚。

通常，内部压力越大，设备壁厚就需要越厚。

2.设备所承受的温度：设备在工作过程中，可能会暴露在高温环境下。

由于材料的热胀冷缩特性，高温环境会对设备的壁厚产生一定影响。

通常，高温环境下需要考虑材料的热膨胀系数，使得设备在温度变化时能够保持稳定的壁厚。

3.设备制造材料的特性：设备壁厚的计算还需要考虑设备制造材料的特性，如强度、塑性和韧性等。

通过对材料特性的分析，可以确定设备壁厚的适宜值，以保证设备在承受内部压力和温度变化时不会发生破裂或泄漏。

在实际的设备壁厚计算过程中，通常会使用一些公式和标准来进行计算。

例如，常用的设备壁厚计算公式包括ASME（美国机械工程师学会）的标准和国家标准等。

这些公式和标准是根据大量的实验和工程实践得出的，具有一定的科学性和可靠性。

除了使用公式和标准，设备壁厚计算还需要考虑到一些其他的因素，如材料的强度和韧性变化、工艺加工误差、设备的运行条件和工况等。

通过综合考虑这些因素，并进行合理的安全系数设计，可以得到设备壁厚的最终确定值。

总之，设备壁厚计算是工业设备和容器设计与制造过程中的重要环节。

通过合理的计算和设计，可以确保设备的安全可靠运行，减少事故的发生。

在实际应用中，需要综合考虑设备承受的内部压力、温度和制造材料的特性等因素，并采用合适的公式和标准进行计算。

锅炉汽包ASME计算书1.引言锅炉汽包是锅炉系统中的一个重要组件，用于储存和调整锅炉产生的蒸汽。

根据ASME标准规定，本计算书旨在对锅炉汽包进行设计和计算。

2.设计条件锅炉型号：ABC型锅炉蒸汽流量：1000 kg/h设计工作压力：1.0MPa设计工作温度：180℃材料：碳钢设计寿命：20年3.原理和假设根据ASME标准，我们假设锅炉汽包内部压力均匀，并且在工作压力下没有应力集中。

此外，我们假设驻留时间在3分钟内，不考虑长时间停用情况。

4.壁厚计算根据ASME规范，锅炉汽包的壁厚应满足以下公式：t=P*R/(2*S-1.2*P)其中，t为壁厚，P为设计工作压力，R为半径，S为材料的应力允许系数。

假设锅炉汽包的半径为1米，材料的应力允许系数为0.85、代入公式可得：t = 1.0 * 1 / (2 * 0.85 - 1.2 * 1) = 5.56 mm根据ASME规范，壁厚应满足以下要求：t ≥ 1.5 * sqrt(E * P / (0.9 * S - 0.3 * P))其中，E为焊缝的效率。

假设焊缝的效率为0.85，代入公式可得：5.56 ≥ 1.5 * sqrt(0.85 * 1.0 / (0.9 * 0.85 - 0.3 * 1.0))解得：5.56≥1.642因此，壁厚满足要求。

5.焊缝计算根据ASME规范，锅炉汽包的焊缝应满足以下要求：A =B * t * sqrt(E / (0.85 * S))其中，A为焊缝面积，B为焊缝长度。

假设焊缝长度为1米，代入公式可得：A = 1 * 5.56 * sqrt(0.85 / (0.85 * 0.85)) = 6.55 mm²根据ASME规范，焊缝应满足以下要求：A ≥ 0.1 * sqrt(td * t * tmax / (S * mt))其中，td为焊缝的设计周期，t为壁厚，tmax为焊缝中最大的壁厚，mt为焊缝的应力允许系数。

假设焊缝的设计周期为5000个工作周期，最大壁厚为5.56 mm，焊缝的应力允许系数为0.85，代入公式可得：6.55 ≥ 0.1 * sqrt(5000 * 5.56 * 5.56 / (0.85 * 0.85))解得：6.55≥0.573因此，焊缝满足要求。

设备壁厚计算书
【实用版】
目录
1.设备壁厚计算的基本原理
2.设备壁厚计算的步骤
3.设备壁厚计算的实例
4.设备壁厚计算的注意事项
正文
设备壁厚计算是设备设计中一个重要的环节，直接影响到设备的安全性和使用寿命。

在计算设备壁厚时，需要遵循一些基本的原理和步骤，同时还需要注意一些细节问题。

一、设备壁厚计算的基本原理
设备壁厚计算的基本原理是根据设备的工作压力、工作温度、材料性能等因素，计算出设备的壁厚，以确保设备在正常工作状态下不会发生塑性变形或者破裂。

二、设备壁厚计算的步骤
设备壁厚计算的步骤主要包括以下几个方面：
1.确定设备的工作压力和工作温度
2.选择合适的材料
3.查阅材料的性能表，获取材料的允许应力
4.计算设备的壁厚
三、设备壁厚计算的实例
假设我们需要设计一个工作压力为 10MPa，工作温度为 200℃的设备，
选择的材料为碳钢。

根据碳钢的性能表，其允许应力为 120MPa。

那么，我们可以通过以下公式计算设备的壁厚：
壁厚=允许应力/(工作压力*系数)
其中，系数一般取 0.8 或者 0.9。

四、设备壁厚计算的注意事项
在计算设备壁厚时，需要注意以下几点：
1.确定工作压力和工作温度的准确性，这是计算设备壁厚的基础数据
2.选择合适的材料，不同的材料其性能和价格都有所不同，需要根据实际情况选择
3.查阅材料的性能表，获取材料的允许应力，这是计算设备壁厚的关键数据
4.计算出的设备壁厚需要符合设计规范的要求，不能过薄或者过厚。

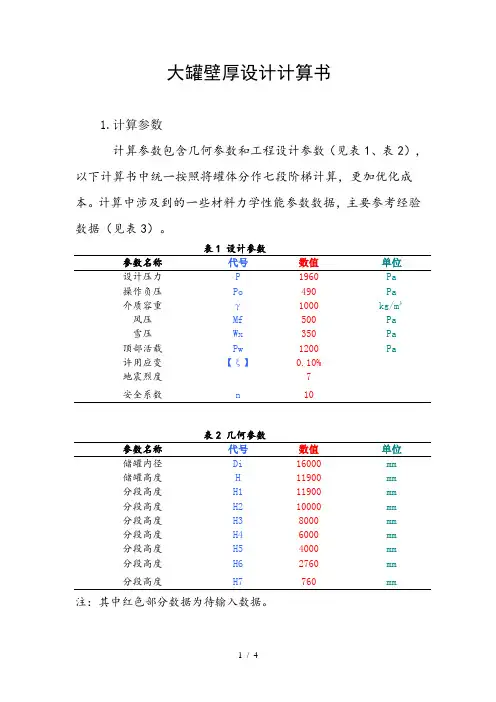

大罐壁厚设计计算书1.计算参数计算参数包含几何参数和工程设计参数（见表1、表2），以下计算书中统一按照将罐体分作七段阶梯计算，更加优化成本。

计算中涉及到的一些材料力学性能参数数据，主要参考经验数据（见表3）。

表1 设计参数参数名称代号数值单位设计压力P 1960 Pa操作负压Po 490 Pa介质容重γ1000 kg/m³风压Mf 500 Pa雪压Wx 350 Pa 顶部活载Pw 1200 Pa许用应变【ξ】0.10%地震烈度7安全系数n 10表2 几何参数参数名称代号数值单位储罐内径Di 16000 mm储罐高度H 11900 mm分段高度H1 11900 mm分段高度H2 10000 mm分段高度H3 8000 mm分段高度H4 6000 mm分段高度H5 4000 mm分段高度H6 2760 mm分段高度H7 760 mm注：其中红色部分数据为待输入数据。

2计算壁厚（基于ASME-RTP-1-2007) 2.1接触型Hoop Loading ： Axial Loading ：whereDi —— inside diameter, in. n ——design factor ，n=10.N ax —— axial force per circumferential inch of shell, lb/in. P 总 —— total internal pressure, psig (internal pressure plus hydrostatic head)，P 总 = P+ρɡH i.Sa —— ultimate axial tensile strength, psi Sh —— ultimate hoop tensile strength, psi ta —— total wall thickness, in., for axial stressth —— total wall thickness, in., for circumferential tressnS D P t i /2h h 总=nS N t a/a ax=2.2缠绕型Hoop Loading ： Axial Loading ： whereE h —— hoop tensile modulus2.3薄壁模型(常压下）当K ≤1.2为薄壁容器 ；K ＞1.2则为厚壁容器。
