下载文档原格式
课后习题《材料物理性能》第一章材料的力学性能1-1一圆杆的直径为2.5 mm 、长度为25cm 并受到4500N 的轴向拉力，若直径拉细至 2.4mm ，且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变，并比较讨论这些计算结果。
解：由计算结果可知：真应力大于名义应力，真应变小于名义应变。
1-5一陶瓷含体积百分比为95%的Al 2O 3 (E = 380 GPa)和5%的玻璃相(E = 84 GPa)，试计算其上限和下限弹性模量。
若该陶瓷含有5 %的气孔，再估算其上限和下限弹性模量。
解：令E 1=380GPa,E 2=84GPa,V 1=0.95,V 2=0.05。
则有当该陶瓷含有5%的气孔时，将P=0.05代入经验计算公式E=E 0(1-1.9P+0.9P 2)可得，其上、下限弹性模量分别变为331.3 GPa 和293.1 GPa 。
0816.04.25.2ln ln ln 22001====A A l l T ε真应变)(91710909.4450060MPa A F =⨯==-σ名义应力0851.0100=-=∆=A A l l ε名义应变)(99510524.445006MPa A F T =⨯==-σ真应力)(2.36505.08495.03802211GPa V E V E E H =⨯+⨯=+=上限弹性模量)(1.323)8405.038095.0()(112211GPa E V E V E L =+=+=--下限弹性模量1-11一圆柱形Al 2O 3晶体受轴向拉力F ，若其临界抗剪强度τf 为135 MPa,求沿图中所示之方向的滑移系统产生滑移时需要的最小拉力值，并求滑移面的法向应力。
解：1-6试分别画出应力松弛和应变蠕变与时间的关系示意图，并算出t = 0,t = ∞ 和t = τ时的纵坐标表达式。
解：Maxwell 模型可以较好地模拟应力松弛过程：Voigt 模型可以较好地模拟应变蠕变过程：).1()()(0)0()1)(()1()(10//0----==∞=-∞=-=e EEe e Et t t στεσεεεσεττ；；则有：其蠕变曲线方程为：./)0()(;0)();0()0((0)e (t)-t/e στσσσσσστ==∞==则有：：其应力松弛曲线方程为0123450.00.20.40.60.81.0σ(t )/σ(0)t/τ应力松弛曲线0123450.00.20.40.60.81.0ε(t )/ε(∞)t/τ应变蠕变曲线)(112)(1012.160cos /0015.060cos 1017.3)(1017.360cos 53cos 0015.060cos 0015.053cos 82332min 2MPa Pa N F F f =⨯=︒︒⨯⨯=⨯=︒⨯︒⨯=⇒︒⨯︒=πσπτπτ：此拉力下的法向应力为为：系统的剪切强度可表示由题意得图示方向滑移以上两种模型所描述的是最简单的情况，事实上由于材料力学性能的复杂性，我们会用到用多个弹簧和多个黏壶通过串并联组合而成的复杂模型。
金属材料力学性能基本知识及钢材的脆化金属材料是现代工业、农业、国防以及科学技术各个领域应用最广泛的工程材料，这不仅是由于其来源丰富，生产工艺简单、成熟，而且还因为它具有优良的性能。
通常所指的金属材料性能包括以下两个方面：1．使用性能即为了保证机械零件、设备、结构件等能正常工作，材料所应具备的性能，主要有力学性能(强度、硬度、刚度、塑性、韧性等)，物理性能(密度、熔点、导热性、热膨胀性等)，化学性能(耐蚀性、热稳定性等)。
使用性能决定了材料的应用范围，使用安全可靠性和使用寿命。
2 工艺性能即材料在被制成机械零件、设备、结构件的过程中适应各种冷、热加工的性能，例如锻造，焊接，热处理，压力加工，切削加工等方面的性能。
工艺性能对制造成本、生成效率、产品质量有重要影响。
1．1材料力学基本知识金属材料在加工和使用过程中都要承受不同形式外力的作用，当外力达到或超过某一限度时，材料就会发生变形以至断裂。
材料在外力作用下所表现的一些性能称为材料的力学性能。
锅炉压力容器材料的力学性能指标主要有强度、硬度、塑性、韧性等这些性能指标可以通过力学性能试验测定。
1．1．1 强度金属的强度是指金属抵抗永久变形和断裂的能力。
材料强度指标可以通过拉伸试验测出。
把一定尺寸和形状的金属试样(图1～2)装夹在试验机上，然后对试样逐渐施加拉伸载荷，直至把试样拉断为止。
根据试样在拉伸过程中承受的载荷和产生的变形量之间的关系，可绘出该金属的拉伸曲线(图1—3)。
在拉伸曲线上可以得到该材料强度性能的一些数据。
图1—3所示的曲线，其纵坐标是载荷P(也可换算为应力d)，横坐标是伸长量AL(也可换算为应变e)。
所以曲线称为P—AL曲线或一一s曲线。
图中曲线A是低碳钢的拉伸曲线，分析曲线A，可以将拉伸过程分为四个阶段：1．弹性阶段即曲线的o-e段，在此段若加载不超过e点的应力值，卸载后试件的变形可全部消失，故e点的应力值为材料只产生弹性变形时应力的最高限，称为弹性极限，曲线的o～e’段为直线，在此段内应力与应变成正比，即材料符合虎克定律，该段称为线弹性阶段。
第⼆章材料的断裂强度第⼆章2.1固体的理论结合强度 2.2 材料的断裂强度2.3 裂纹的起源与快速扩展 2.4 材料的断裂韧性2.5显微结构对脆性断裂的影响 2.6⽆机材料强度的统计性质 2.7材料的硬度第⼆章材料的脆性断裂与强度2.1固体的理论结合强度⽆机材料的抗压强度约为抗拉强度的10倍。
所以⼀般集中在抗拉强度上进⾏研究，也就是研究其最薄弱环节。
要推导材料的理论强度，应从原⼦间的结合⼒⼊⼿，只有克服了原⼦间的结合⼒，材料才能断裂。
如果知道原⼦间结合⼒的细节，即知道应⼒-应变曲线的精确形式，就可算出理论结合强度。
这在原则上是可⾏的，就是说固体的强度都能够根据化学组成、晶体结构与强度之间的关系来计算。
但不同的材料有不同的组成、不同的结构及不同的键合⽅式，因此这种理论计算是⼗分复杂的，⽽且对各种材料都不⼀样。
为了能简单、粗略的估计各种情况都适应的理论强度，Orowan 提出了以正弦曲线来近似原⼦间约束⼒随原⼦间距离X 的变化曲线（见图2.1），得出λπσσXth 2sin= 2-1式中，σth 为理论结合强度；λ为正弦曲线的波长。
图2.1 原⼦间约束⼒与距离的关系将材料拉断时，产⽣两个新表⾯，因此单位⾯积的原⼦平⾯分开所做的功应等于产⽣两个单位⾯积的新表⾯所需的表⾯能，材料才能断裂。
设分开单位⾯积原⼦平⾯所做的功为w,则πλπλλπσλπσσλλth th th x dxxw ===-?]2cos [22022sin2-2 设材料形成新表⾯的表⾯能为γ（这⾥是断裂表⾯能，不是⾃由表⾯能），则w=2γ,即γπλο2=th ,λπγσ2=th 2-3接近平衡位置o 的区域，曲线可以⽤直线代替，服从虎克定律: E a xE ==εσ 2-4 a 为原⼦间距。
X 很⼩时 sinλπλπxx22≈2-5将（2.3），（2.4）和（2.5）式代⼊（2.1）式，得aE th γσ=2-6 式中a 为晶格常数，随材料⽽异。

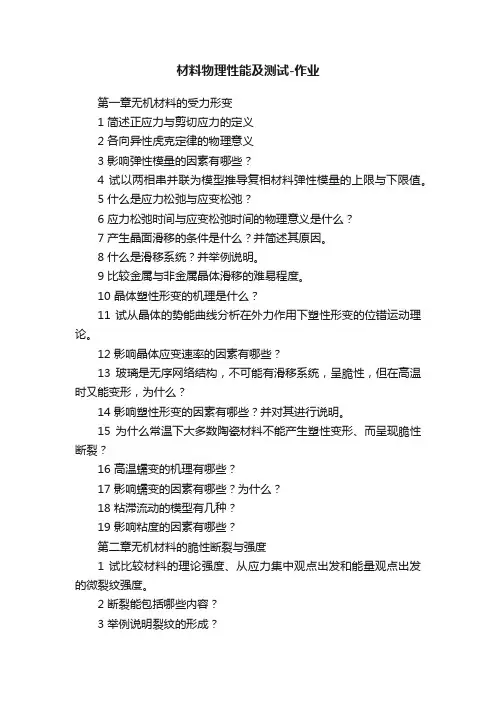

材料物理性能及测试-作业第一章无机材料的受力形变1 简述正应力与剪切应力的定义2 各向异性虎克定律的物理意义3 影响弹性模量的因素有哪些？4 试以两相串并联为模型推导复相材料弹性模量的上限与下限值。
5 什么是应力松弛与应变松弛？6 应力松弛时间与应变松弛时间的物理意义是什么？7 产生晶面滑移的条件是什么？并简述其原因。
8 什么是滑移系统？并举例说明。
9 比较金属与非金属晶体滑移的难易程度。
10 晶体塑性形变的机理是什么？11 试从晶体的势能曲线分析在外力作用下塑性形变的位错运动理论。
12 影响晶体应变速率的因素有哪些？13 玻璃是无序网络结构，不可能有滑移系统，呈脆性，但在高温时又能变形，为什么？14 影响塑性形变的因素有哪些？并对其进行说明。
15 为什么常温下大多数陶瓷材料不能产生塑性变形、而呈现脆性断裂？16 高温蠕变的机理有哪些？17 影响蠕变的因素有哪些？为什么？18 粘滞流动的模型有几种？19 影响粘度的因素有哪些？第二章无机材料的脆性断裂与强度1 试比较材料的理论强度、从应力集中观点出发和能量观点出发的微裂纹强度。
2 断裂能包括哪些内容？3 举例说明裂纹的形成？4 位错运动对材料有哪两方面的作用？5 影响强度的因素有哪些？6 Griffith关于裂纹扩展的能量判据是什么？7 试比较应力与应力强度因子。
8 有一构件，实际使用应力为1.30GPa,有下列两种钢供选：甲钢：sf =1.95GPa, K1c =45Mpa·m 1\2乙钢：sf =1.56GPa, K1c =75Mpa·m 1\2试根据经典强度理论与断裂强度理论进行选择，并对结果进行说明。
9 结构不连续区域有哪些特点？10 什么是亚临界裂纹扩展？其机理有哪几种？11 介质的作用(应力腐蚀)引起裂纹的扩展、塑性效应引起裂纹的扩展、扩散过程、热激活键撕裂作用引起裂纹扩展。
12 什么是裂纹的快速扩展？13 影响断裂韧性的因素有哪些？14 材料的脆性有哪些特点？通过哪些数据可以判断材料的脆性？15 克服材料脆性和改善其强度的关键是什么？16 克服材料的脆性途径有哪些？17 影响氧化锆相变的因素有哪些？18 氧化锆颗粒粒度大小及分布对增韧材料有哪些影响？19. 比较测定静抗折强度的三点弯曲法和四点弯曲法，哪一种方法更可靠，为什么？20. 有下列一组抗折强度测定结果，计算它的weibull模数，并对该测定数据的精度做出评价。
