除盐水技术规格书

长沙市生活垃圾深度综合处理（清洁焚烧）项目除盐水闭式循环冷却装置技术规格书招标人：2015 年11月目录一技术规范------------------------------------------------------------------------------------------------------- 1二设计界限及供货范围--------------------------------------------------------------- 错误！未定义书签。

三技术资料内容和交付进度--------------------------------------------------------- 错误！未定义书签。

四设计、制造、安装、验收规范和标准------------------------------------------ 错误！未定义书签。

五质量保证及技术服务--------------------------------------------------------------- 错误！未定义书签。

六监造、检验和性能验收试验------------------------------------------------------ 错误！未定义书签。

一技术规范1.总则1)本技术规格书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范条文，供货方应保证提供符合国家标准、相关国际标准和本规范要求的优质产品及其相应的服务。

对国家有关安全、环保等强制性标准，均能满足其要求。

2)供货方所选用的技术应先进可靠,且在生活垃垃圾焚烧发电行业内生产实践中证明是先进可靠的，能保证设备长周期、满负荷、稳定运行。

3)供货方应具有设备设计制造许=可证。

4)本招标文件所引用的标准若与供货方所执行的标准发生矛盾时，则按较严格的标准执行。

5)本技术规范书中带有“*”的条款为关键性条款，所供设备的性能和质量不满足这些关键性条款的要求，将导致废标，供货方对技术规范书的其他异议，需在投标书中以“对规范书和合同的意见和差异”为标题的专门章节中有详细描述，未提出异议的，视为接受并同意本技术规范书的规定。

脱盐水岗位作业指导书脱盐水岗位作业指导书一、岗位介绍脱盐水岗位是近年来兴起的一种新型水处理工艺，其主要功能是将海水或咸水中的盐分去除，从而获得淡水。

脱盐水技术在海水淡化、城市供水、工业用水、农业用水等领域都有广泛的应用。

因此，脱盐水岗位作为一种新兴的工作领域，其工作内容、工作要求也越来越受到关注。

二、工作内容1. 操作膜反渗透(RO)设备，对咸水进行过滤、脱盐处理，获得淡水;2. 对RO设备进行检修和维护，保持设备的正常运行;3. 对脱盐水处理过程中产生的固体盐渣进行处理和清理，保证设备的正常运行和卫生环境;4. 日常记录、汇总并反馈每天的生产情况。

三、岗位要求1. 应具有化学专业相关知识及相关实习经验，具有一定的水处理基础知识;2. 具有较好的观察力和动手能力，有较好的工作耐心和细心，能耐心地重复地进行操作;3. 具有良好的团队合作精神和沟通能力，能够积极参加各种工作会议，并协调好内外各方面的关系；4. 具有一定语言表达能力，能书写规范、整洁的实验记录和管理报告;5. 具有独立思考和解决问题的能力，能够根据情况调整工作计划，确保工作的高效进行;6. 身体健康，能够适应工作环境和工作强度，以及夜班轮班制度。

四、工作流程1. 设备检查准备在工作前需要对设备进行检查和准备，包括检查设备是否正常运行，准备相应的处理试剂，并对设备进行清洁和消毒。

2. 设备操作经过准备后，操作员需对设备进行操作，在RO设备的监控下，进行膜吸附、洗涤等操作，保证设备稳定运行，并且可以获得高质量的淡水。

同时，需要不断地调整设备参数，以适应水质的变化和处理的效果。

3. 随时检测流程操作员要随时检测流程，能及时发现异常情况，并及时加以处理，尤其是在自动控制系统故障时，操作员要及时停机排除异常，确保设备运转的安全可靠。

4. 擦洗和消毒每日下班时，需要对设备进行擦洗和消毒，尤其注意设备内部的细节清洁，着重保障设备的清洁卫生环境。

5. 处理产生的盐渣水处理产生的固体盐渣需要及时清理处理，根据不同种类的处理量和种类采取不同的处理措施，保障盐渣处理的环保措施。

除盐设备及系统第一节除盐设备及系统概述锅炉补给水处理的目的是为锅炉提供充足的、质量合格的补充水,以消除水中盐类对热力循环系统的腐蚀。

本工程除盐水系统在由过滤、一级除盐加混床系统组成, 一级除盐采用逆流再生并联系统，混床为单母管连接。

一、锅炉补给水除盐设备概况与技术参数1．阳离子交换器1.1 技术规范，表3－1给出了阳离子交换器的设备概况与技术参数。

1.2 出水水质Na+≤100μg/L1.3 技术说明1）、阳离子交换器为钢制焊接的园柱性容器，本体材质为碳钢(Q235-A)，封头壁厚14mm，筒体壁厚12mm，所用主焊缝为埋弧自动焊焊接，本体内部衬胶二层(衬胶厚度5mm)，设备外部管系为钢衬胶(衬胶厚度3mm)。

2）、设备上部留有100%反洗空间。

3）、设备顶部进水装置型式为辐射支管式，以保证布水均匀。

中排装置为母管支管式(支管为螺纹滤管，缝隙为0.27mm)，以上装置材质均为不锈钢，底部出水装置为弓形多孔档板(采用石英砂垫层)。

4）、设备本体上设侧人孔、底部人孔各一个。

窥视孔三个，窥视孔分别布置在：树脂界面一个，膨胀高度二个（对开）。

5）、进出水管各设一套测压装置，材料为耐酸不锈钢，压力表为耐腐蚀压力表，量程为0－1.0MPa。

同时配耐腐蚀取样阀二支，取样水槽一个。

6）、设备本体接口及外部管系均为法兰连接。

2．除二氧化碳器2.1 技术规范表3－2给出了除二氧化碳器的设备概况与技术参数。

2.2 出水水质≤5mg/l (环境温度>20℃)CO22.3 技术说明1）、除二氧化碳器为钢制焊接的园柱性容器，本体材质为碳钢(Q235-A)，筒体壁厚8mm，所用主焊缝为埋弧自动焊焊接，本体内部衬胶二层(衬胶厚度5mm)，设备外部管系为钢衬胶(衬胶厚度3mm)。

2）、设备本体设侧人孔两个。

3）、设备顶部进水分配装置型式为支母管式，以保证布水均匀，材质为PVC，底部出水装置为锥斗形。

4）、设备配收水器、水封及风机。

1除盐水处理系统(含除盐水处理再生废水处理部分)注：除盐水系统中超滤设备一般由设备制造厂家成套供货，因各厂家工艺系统略有差异，其内部阀门及管道配置略有不同，询价时应针对超滤装置单元询价。

1.1除盐水处理系统(Demineralized Water Treatment)1.1.1全自动自清洗过滤器a.型号：Odismatic 85004F-PE。

b.单台出力：90～110m3/hc.数量：2台。

1.1.2超滤装置1.1.2.1超滤装置a.超滤装置按2列设计，每列出力59m3/h，每列都能单独运行，也可同时运行。

b.超滤膜选用DOW公司的SFR2860、旭化成公司的UNA-620A、美国柯氏公司的V1072-35-PMC膜元件或等同产品，c.超滤膜单套数量28支，总共56支。

d.超滤按错流过滤方式设计。

e.超滤装置应有必要的酸、碱及其它必需的化学药剂分散清洗装置，包括相应的清洗泵、清洗计量箱、搅拌器、液位计、压力表、管道阀门、控制柜等其它所有配套设备。

f.每套超滤装置产品水管和浓水管应设取样点，取样点的数量及位置应能有效地诊断并确定系统的缺陷。

每套超滤装置产品水管应有SDI测试接口。

g.超滤装置应设置检测断丝设施。

h.每一列的进、出水、浓水管设置阀门，以便清洗时与清洗液进出管相连接。

i.装置内进出水阀门、清洗及冲洗阀门均选用不锈钢（316L）或衬胶阀。

j.装置内进出水阀门、反洗及冲洗阀门、空气擦洗阀、排水阀门选用气动阀门。

装置进水阀门开度可以自动调整。

k.超滤膜组件应安装在组合架上，组合架上应配备全部管道、阀门及接头，还包括所有的支架、紧固件、夹具等其它附件。

l.控制采用程序自动运行及就地操作方式。

1.1.2.2超滤及反渗透清洗系统a.清洗系统应包括一台流量为70 m3/h的5μm保安过滤器，一台Q=70m3/h；H=18mH2O的316L不锈钢清洗泵，一台V=4m3的清洗箱（带加热器）及配套的仪表、阀门、管道等附件，并提供一个操作、加药用的平台。

除盐水技术方案一、工程概况本项目是锅炉补水处理系统,根据本项目的水源特点和目前化学水处理系统的工艺技术状况，将本水处理工艺系统分为三个子系统，即预处理系统、脱盐系统、。

预处理系统主要用于去除水中的悬浮物、胶体、有机物和铁猛等离子，保证出水有机物含量及污染指数（SDI）等指标满足反渗透进水要求。

脱盐系统主要用于去除水中各种溶解固形物即盐份,使产水满足锅炉补给水的水质要求。

预处理系统采用多介质和活性炭过滤器。

脱盐系统采用反渗透工艺。

整套系统采用配套PLC控制二*总则1.本技术规范书适用于锅炉补水处理系统，它提出了该系统主要设备的功能设计、结构、性能、安装和试验、调试等方面的技术要求。

2、预处理设施、反渗透装置等设备是除盐水处理系统的核心部分，主要用于除去水中的阴、阳离子、SiO2等杂质。

反渗透装置能否良好运行对提供优良品质的除盐水是至关重要的。

我公司有责任和业主方一起充分考虑设计、制造、安装、运输、调试等各过程的影响因素，并提供最优良的系统设备。

3、本技术规范书提出的是我公司最新的技术要求，我公司将提供的产品完全符合本技术规范书和有关工业标准的优质产品。

三、设计和运行条件1.设计条件：1.1 根据业主要求，系统产水水质标准：电导率(25℃):≤10us∕cm1.2 系统制水能力及系统选择化水制水能力设计。

考虑到工程实际情况，从技术、经济及环保要求出发，除盐水处理采用反渗透装置。

反渗透装置：水的回收率75%系统脱盐率：1年内298%3年内≥95%1.3 系统概况和相关设备原水一多介质过滤器一活性碳过滤器-换热器-5μm保安过滤器一高压泵-反渗透装置-除盐水箱-除盐水泵一去使用点说明：系统中需配置的加药设备未于显示！1.4 、系统方案说明根据项目工艺用水技术要求。

该工艺系统主要由预处理部分+反渗透除盐部分构成。

1.4.1 设计反渗透系统进水水质要求SDI值：＜5浊度＜INTU（最好＜0.2NTU）残余氯：＜0∙lmg/L（控制为0.0）化学耗氧量（以02计）：＜1.5mg/LFe（总）：＜0.05mg/LTOC＜3ppmPH连续2~11短期（30min）1~12最高运行温度＜45。

200m3/h除盐水系统改造工程（技术规范）招标人：设计人：目录1 总则 (2)2 工程概况 (4)3 供货范围 (7)4 设计制造标准 (13)5 工艺系统描述 (15)6 主要设备技术规范及要求 (23)7 工作范围及技术服务 (33)8 考核验收与质量保证 (44)9 设备、材料交货进度 (46)10 服务与培训 (47)11 包装、运输和储存 (50)1、总则1.1本招标文件适用于电厂200m3/h化学水处理设备改造工程，它提出了该设备的功能设计、结构、性能、调试和试验等方面的技术要求。

1.2本招标文件提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3如未对本招标文件提出偏差，买方将认为卖方提供的设备符合本招标文件和相关标准的要求。

偏差（无论多少）都必须清楚地表示在投标文件中的“差异表”中。

1.4卖方须执行本招标文件所列标准。

有矛盾时，按较高标准执行。

卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的标准。

1.5合同签订1个月内，按本招标文件的要求，卖方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给买方，由买方确认。

1.6设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。

1.7卖方应提供高质量的设备。

这些设备应是成熟可靠、技术先进的产品，且制造厂已有相同容量机组合同设备制造、运行的成功经验。

1.8卖方应具有所供的设备在中国国内同等机组、同等功能规模、两座电站、两年以上成功运行业绩以及工程安装指导和调试资格和经验。

其分包商亦应具有相同的经验和业绩并完全执行本技术条件书的要求，分包商资格应由买方书面认可，不允许分包商再分包。

1.9在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。

原水质报告范围时）。

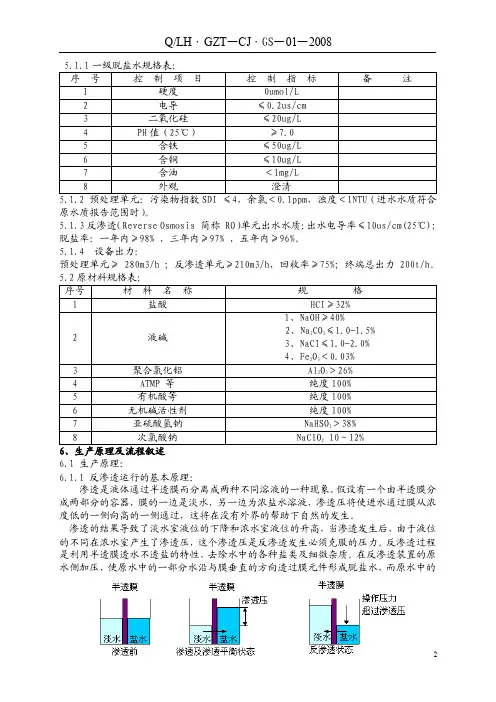

5.1.3反渗透（Reverse Osmosis 简称 RO）单元出水水质：出水电导率≤10us/cm(25℃)；脱盐率：一年内≥98% ，三年内≥97% ，五年内≥96%。

5.1.4 设备出力：预处理单元≥ 280m3/h ；反渗透单元≥210m3/h，回收率≥75%；终端总出力 200t/h。

6.1 生产原理：6.1.1 反渗透运行的基本原理：渗透是液体通过半透膜而分离成两种不同溶液的一种现象，假设有一个由半透膜分成两部分的容器，膜的一边是淡水，另一边为浓盐水溶液，渗透压将使进水通过膜从浓度低的一侧向高的一侧通过，这将在没有外界的帮助下自然的发生。

渗透的结果导致了淡水室液位的下降和浓水室液位的升高，当渗透发生后，由于液位的不同在浓水室产生了渗透压，这个渗透压是反渗透发生必须克服的压力。

反渗透过程是利用半透膜透水不透盐的特性，去除水中的各种盐类及细微杂质。

在反渗透装臵的原水侧加压，使原水中的一部分水沿与膜垂直的方向透过膜元件形成脱盐水，而原水中的盐类和胶体物质由于粒径较大，被截留在膜表面，逐渐浓缩，与剩余部分原水沿着与膜平行的方向推进，以浓水的形式将物质带走，将透过膜元件的水进行收集利用，即达到了脱盐的目的。

实际的反渗透（RO）系统如下图所示，在这种结构中。

TDS不允许累积，而是通过排放高含盐量的溶液，使反渗透膜浓水侧保持恒定的TDS。

盐水（供水）通过高压泵强制通过RO室，系统压力通过位于RO室的浓水出口的调节阀来控制，在通过RO室的过程中，高压迫使供水通过膜而分离出淡水，产生的淡水叫做渗透液，离开RO室的渗透液通过管线送去储存。

从供水中脱除淡水以后导致RO室生成较高含盐量的卤水，叫做浓缩液，浓缩液通过管线送到排污口。

膜元件的水通量越大，回收率越高，则其膜表面浓缩的程度越高。

由于浓缩作用，膜表面的物质浓度与主体水流中物质浓度不同，产生浓差极化现象。

浓差极化会使膜表面盐的浓度增大，膜的渗透压增大，为提高给水的压力而需要消耗更多的能量。

除盐水操作规程新化能厂除盐水岗位技术操作规程（试行）编号：QJ/YYG03.11.003 .35-2008一、技术指标1、主要设备及技术参数2、操作参数1）全自动过滤装置进水浊度：~13 mg/L出水浊度：W10mg/L进水压力：＞011Mpa 平均处理水量：10 m/h2）全自动除铁装置进水含铁量：013~0.5 mg/L出水含铁量：W 0105mg/L 进水压力：》0115Mpa 工作滤速：6.5 m/h3）反渗透水处理装置回收率：75%脱盐率：＞97%4）超滤装置进水温度：〜25Co超滤装置水回收率：＞90%出口水质如下：SDIV15）除盐水质量标准：硬度O.0O2mmol/l电导率O.3us/cm Na+＜10ug/l SiO2^20ug/lPH : 8.8—9.2 浊度＜2mg/l二、岗位职责1）负责对生产水或生活水的机械和化学处理, 供应合格的除盐水。

2）按照规定对所辖水样的取样、送化验室分析，并做好记录。

3）负责对失效混合离子交换器的还原工作，机械过滤器、全自动除铁器的倒换、冲洗工作，反渗透装置和超滤装置的倒换、清洗工作4）负责本岗位的所有设备的点检、维护和保养。

5）严格执行本岗位技术操作规程、安全操作规程及各项规章制度。

6）负责本岗位保洁工作，生产现场管理和安全工作。

三、巡回检查1）机械过滤器，混合离子交换器，反渗透装置等设备投入运行前，认真检查并确认各阀门开关。

2）两小时检查一次生产水压力和各设备进出口压力在正常范围。

3）两小时检查一次运行水泵、酸碱泵、氨泵运行情况，并确认完好。

4）两小时检查一次各处流量计，确保运行正常。

5）不定期检查酸碱系统、排水系统，并确认正常。

6）异常情况加强检查次数和汇报。

四、除盐水系统的操作1、预处理系统的操作1）打开生产水入口总管阀门。

2）缓慢打开全自动过滤装置进水阀门，使工业水由进水管进入全自动过滤装置，调节好进水量和反洗强度，使其正常工作。

3）缓冲水槽的水已达到正常水位，打开除铁增压泵入口总管阀门及进口阀门，将压表阀开启到四分之一，要保证泵内充满水，泵及进水管路无空气窝存。

除盐水技术规格第1页1.总则1.1本技术规格适用于上海御桥生活垃圾焚烧发电厂化学除盐水系统及其伴随服务的采购招标。

1.2本工程的承包范围包括除盐水系统的所有设备以及各系统（包含同原有系统的对接）的设计、制造、包装、运输、保险、安装、调试试验、保温油漆、整套启动、试运行、性能考核、备品备件、技术资料、技术服务、培训、运行操作手册等内容。

招标人与中标人的合同中包含机电设备安装内容，对合同中安装质量及执行程序等所有要求应符合国家相关标准和规范。

本项目的土建由招标人完成，投标人应负责土建的基本设计，土建所包含内容将在下文中明确。

投标人应对成套设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。

1.3本技术规格中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标人应提供满足招标文件和相关标准要求的优质产品及相应服务。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.4投标人应列出所有设备的清单（产地、品牌、规格、价格等），并列出所供设备的技术规格与招标人要求的偏离（本技术规格中的偏离均指负偏离）。

如果不列出偏离，则等于声明所提供的设备完全符合本技术规格中提出的要求。

投标人应确保投标设备常年使用均不会发生意外人身安全及设备事故，并应提出安全使用设备的建议和意见。

1.5在合同签订之后，招标人有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，具体项目由招标人、投标人双方共同商定。

1.6本技术规格所使用的标准，如遇与投标人所执行的标准不一致时，按较高的标准执行。

如果本技术规格与现行使用的有关国家标准以及部颁标准有明显抵触的条文，投标人应及时书面通知招标人。

1.7合同签订后周内，按本规范要求，投标人提出合同设备的设计，制造，检验/试验、装配、安装指导、调试、试运行、验收配合、售后服务等标准清单给招标人，招标人确认。

1.8投标人报价所选用的技术应先进可靠，且在工业化生产实践中证明是先进可靠的，能保证设备长周期、满负荷、稳定运行。
