单元---建筑结构荷载计算DOC

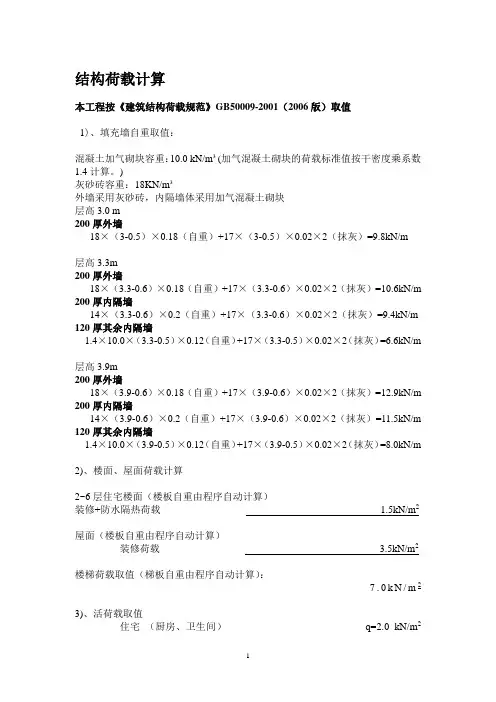

结构荷载计算本工程按《建筑结构荷载规范》GB50009-2001（2006版）取值1)、填充墙自重取值：混凝土加气砌块容重：10.0 kN/m³(加气混凝土砌块的荷载标准值按干密度乘系数1.4计算。

)灰砂砖容重：18KN/m³外墙采用灰砂砖，内隔墙体采用加气混凝土砌块层高3.0 m200厚外墙18×（3-0.5）×0.18（自重）+17×（3-0.5）×0.02×2（抹灰）=9.8kN/m层高3.3m200厚外墙18×（3.3-0.6）×0.18（自重）+17×（3.3-0.6）×0.02×2（抹灰）=10.6kN/m 200厚内隔墙14×（3.3-0.6）×0.2（自重）+17×（3.3-0.6）×0.02×2（抹灰）=9.4kN/m 120厚其余内隔墙1.4×10.0×（3.3-0.5）×0.12（自重）+17×（3.3-0.5）×0.02×2（抹灰）=6.6kN/m 层高3.9m200厚外墙18×（3.9-0.6）×0.18（自重）+17×（3.9-0.6）×0.02×2（抹灰）=12.9kN/m 200厚内隔墙14×（3.9-0.6）×0.2（自重）+17×（3.9-0.6）×0.02×2（抹灰）=11.5kN/m 120厚其余内隔墙1.4×10.0×（3.9-0.5）×0.12（自重）+17×（3.9-0.5）×0.02×2（抹灰）=8.0kN/m2)、楼面、屋面荷载计算2~6层住宅楼面（楼板自重由程序自动计算）装修+防水隔热荷载 1.5kN/m2屋面（楼板自重由程序自动计算）装修荷载 3.5kN/m2楼梯荷载取值（梯板自重由程序自动计算）：7.0k N/m2 3)、活荷载取值住宅（厨房、卫生间）q=2.0 kN/m2阳台q=2.5 kN/m2住宅楼梯q＝2.5kN/m2商铺楼梯q＝3.5kN/m2 上人屋面q＝2.0kN/m2不上人屋面q＝0.5kN/m2。

楼面楼面屋面墙体荷载荷载统计（05J1）墙体面荷：250厚加气砼墙加抹灰 2.68 kN/m2200厚加气砼墙加抹灰 2.28 kN/m205J1楼10：（30）1.10厚铺地砖楼面，水泥浆擦缝0.01x20=0.202.20厚1:4干硬性水泥砂浆0.02x20=0.403.素水泥浆结合层一遍0.104.现浇楼板100（120）0.1x25=2.5（3.00）5.吊顶0.50合计 3.7（4.2）楼28：（102）1.10厚铺地砖楼面，水泥浆擦缝0.01x20=0.202.25厚1:4干硬性水泥砂浆0.025x20=0.503.1.5厚聚氨酯防水涂料0.014.15厚1:2水泥砂浆找平0.015x20=0.305.50厚C15细石砼向地漏找破，最薄处30厚0.05x25=1.256.20厚1:3水泥砂浆找平层，四周抹小八字角0.02x20=0.407.现浇楼板（100）（120）0.1x25=2.5（3.00）8.吊顶0.50合计 5.26（5.76）屋面6、13：1.10厚地砖，1:1水泥砂浆填缝0.01x20=0.202.25厚1:4干硬性水泥砂浆0.025x20=0.503.0.15厚聚乙烯薄膜一层0.104.高聚物改性沥青卷材防水0.105.20厚1:3水泥砂浆找平层0.02x20=0.406.85厚聚苯板保温层0.085x0.5=0.057.1:8水泥膨胀珍珠岩找2%坡，最薄处20厚0.15x4=0.608.钢筋砼板（100厚）0.1x25=2.509.吊顶0.50（1、2、3用于上人屋面、不上人屋面铺涂料或颗粒）合计不上人屋面4.15 上人屋面4.95楼梯荷载梯段板荷载地砖楼面0.03x20=0.60三角形踏步0.5x0.15x25=1.88斜板0.16x25/0.894=4.48板底抹灰0.02x17/0.894=0.38合计7.34平台板地砖楼面0.03x20=0.60100厚砼板0.10x25=2.50板底抹灰0.02x17=0.34合计 3.44荷载统计（小高层）墙体面荷：250厚加气砼墙加抹灰 2.68 kN/m2200厚加气砼墙加抹灰 2.28 kN/m2客厅、餐厅、卧室楼面1.10厚铺地砖楼面，水泥浆擦缝0.01x20=0.202.20厚1:4干硬性水泥砂浆0.02x20=0.403.素水泥浆结合层一遍0.104.现浇楼板100（110、120、160）0.1x25=2.5（2.75、3.00、4.00）5.顶棚0.34合计 3.54（3.79、4.04、5.04）；取4.0（4.3、4.5、5.5）厨房、阳台楼面1.10厚铺地砖楼面，（不勾缝）0.01x20=0.202.25厚1:4干硬性水泥砂浆0.025x20=0.503.1.5厚聚氨酯防水涂料，面撒黄沙，四周沿墙上翻150高0.014.15厚1:2水泥砂浆找平0.015x20=0.305.50厚C15细石砼向地漏找破，最薄处30厚0.05x25=1.256.现浇楼板（100）（160）0.1x25=2.5（4.00）7.顶棚0.34合计 4.60（6.1）；取5.0（6.5）卫生间楼面1.10厚铺地砖楼面，干水泥擦缝0.01x20=0.202.25厚1:4干硬性水泥砂浆0.025x20=0.503.3厚SBS改性沥青防水卷材0.104.30厚C20细石砼0.03x25=0.755.最高处220厚碎砼加砌块垫层（实压）向地漏处找0.5%坡0.22x25=5.56. 3厚SBS改性沥青防水卷材0.107. 20厚1:3水泥砂浆找平层0.02x20=0.408. 现浇楼板（100）（160）0.1x25=2.5（4.00）9. 顶棚0.34合计10.39（11.89）；取10.50（12.0）屋面1.10厚地砖，1:1水泥砂浆填缝0.01x20=0.202.25厚1:4干硬性水泥砂浆0.025x20=0.503.0.15厚聚乙烯薄膜一层0.104.高聚物改性沥青卷材防水0.105.20厚1:3水泥砂浆找平层0.02x20=0.406.60厚聚苯板保温层0.060x0.5=0.037.1:8水泥膨胀珍珠岩找2%坡，最薄处20厚0.15x4=0.608.钢筋砼板（120厚）0.12x25=2.759. 顶棚0.34（1、2、3用于上人屋面，不上人屋面铺涂料或颗粒）合计不上人屋面4.22 取4.5 （若用焦渣取6.0）；上人屋面5.02取5.5（若用焦渣取6.6）荷载统计（埋管）墙体面荷：370墙加抹灰7.71 kN/m2240墙加抹灰 5.24 kN/m2120墙加抹灰 2.96 kN/m2楼12：（90）1.10厚铺地砖楼面，干水泥浆擦缝0.01x20=0.202.撒素水泥面3.20厚1:4干硬性水泥砂浆结合层0.02x20=0.404.60厚C20细石砼0.06x24=1.445.现浇楼板100（110、120、130）0.1x25=2.5（2.75、3.00、3.25）6.顶棚10厚0.01x20=0.20合计 4.74（4.99、5.24、5.49）取5.0（5.3、5.5、5.8）楼14：（140）1.10厚铺地砖楼面，干水泥浆擦缝0.01x20=0.202.撒素水泥面3.20厚1:4干硬性水泥砂浆结合层0.02x20=0.404.90厚C20细石砼向地漏找破，最薄处30厚0.09x24=2.165.聚氨酯三遍涂膜防水层厚1.5~1.8或用其他防水涂料防水层，防水层周边卷起高1506. 20厚1:3水泥砂浆找平层，四周抹小八字角0.02x20=0.407.现浇楼板（100）0.1x25=2.58.顶棚10厚0.01x20=0.20合计 5.86取6.2屋面1.瓦块 1.12.1:3水泥砂浆卧瓦最薄处20 0.03x20=0.603. 1:3水泥砂浆找平层20厚0.02x20=0.404. 30厚聚苯板保温层0.03x0.5=0.0155.4厚高聚物改性沥青卷材防水0.004x20=0.086.1:3水泥砂浆找平层15厚0.015x20=0.307.钢筋砼板（100厚）（110）（120）（130）0.10x25=2.50（2.75）（3.00）（3.25）8.顶棚10厚0.01x20=0.20合计 5.2（5.45）（5.7）（5.95）5.2（5.45）（5.7）（5.95）/cos180=5.5（5.73）（6.0）（6.3）取5.8（6.1）（6.3）（6.6）楼梯荷载梯段板荷载水泥砂浆楼面0.02x20=0.40三角形踏步1/2x0.30x0.15x25/0.3=1.88斜板0.12x25/0.894=3.36板底抹灰0.02x17/0.894=0.38合计 6.02平台板水泥砂浆楼面0.02x20=0.40100厚砼板0.10x25=2.50板底抹灰0.02x17=0.34合计 3.24荷载统计（预制板）墙体面荷：370墙加抹灰7.71 kN/m2240墙加抹灰 5.24 kN/m2120墙加抹灰 2.96 kN/m2楼12：（50）1.10厚铺地砖楼面，干水泥浆擦缝0.01x20=0.202.撒素水泥面3.20厚1:4干硬性水泥砂浆结合层0.02x20=0.404.20厚1:4干硬性水泥砂浆找平层0.02x20=0.405.预制空心楼板（120） 1.936.顶棚10厚0.01x20=0.20合计 3.13取3.5楼14：（140）1.10厚铺地砖楼面，干水泥浆擦缝0.01x20=0.202.撒素水泥面3.20厚1:4干硬性水泥砂浆结合层0.02x20=0.404.60厚C20细石砼向地漏找破，最薄处30厚0.06x24=1.445.聚氨酯三遍涂膜防水层厚1.5~1.8或用其他防水涂料防水层，防水层周边卷起高1506. 20厚1:3水泥砂浆找平层，四周抹小八字角0.02x20=0.407.现浇楼板（100）0.1x25=2.58.顶棚10厚0.01x20=0.20合计 5.14取5.6屋面1.瓦块 1.12.1:3水泥砂浆卧瓦最薄处20 0.03x20=0.603. 1:3水泥砂浆找平层20厚0.02x20=0.404. 30厚聚苯板保温层0.03x0.5=0.0155.4厚高聚物改性沥青卷材防水0.004x20=0.086.1:3水泥砂浆找平层15厚0.015x20=0.307.钢筋砼板（100厚）（110）（120）（130）0.10x25=2.50（2.75）（3.00）（3.25）8.顶棚10厚0.01x20=0.20合计 5.2（5.45）（5.7）（5.95）5.2（5.45）（5.7）（5.95）/cos180=5.5（5.73）（6.0）（6.3）取5.8（6.1）（6.3）（6.6）楼梯荷载梯段板荷载水泥砂浆楼面0.02x20=0.40三角形踏步1/2x0.30x0.15x25/0.3=1.88斜板0.12x25/0.894=3.36板底抹灰0.02x17/0.894=0.38合计 6.02平台板水泥砂浆楼面0.02x20=0.40100厚砼板0.10x25=2.50板底抹灰0.02x17=0.34合计 3.24荷载统计（98J1）墙体面荷：370墙加抹灰7.71 kN/m2240墙加抹灰 5.24 kN/m2120墙加抹灰 2.96 kN/m298J1楼12：（50）1.10厚铺地砖楼面，干水泥浆擦缝0.01x19.8=0.1982.撒素水泥面3.20厚1:4干硬性水泥砂浆结合层0.02x20=0.404.20厚1:4干硬性水泥砂浆找平层0.02x20=0.405.钢筋砼板（100）（110）（120）（130）0.10x25=2.50（2.75）（3.00）（3.25）6.顶棚20厚0.02x17=0.34合计 3.84（4.09）（4.34）（4.59）取4.0（4.3）（4.5）（4.8）楼14：1.10厚铺地砖楼面，干水泥浆擦缝0.01x19.8=0.1982.撒素水泥面3.20厚1:4干硬性水泥砂浆结合层0.02x20=0.404.60厚C20细石砼向地漏找破，最薄处30厚0.06x25=1.505.聚氨酯三遍涂膜防水层厚1.5~1.8或用其他防水涂料防水层，防水层周边卷起高1506. 20厚1:3水泥砂浆找平层，四周抹小八字角0.02x20=0.407.现浇楼板（100）（110）（120）（130）0.1x25=2.5（2.75）（3.00）（3.25）8.顶棚20厚0.02x17=0.34合计 5.34（5.59）（5.84）（6.09）取5.6屋面1.刷银色着色涂料剂保护剂2.4厚高聚物改性沥青卷材防水0.004x20=0.083.20厚1:3水泥砂浆找平层0.02x20=0.404.1:6水泥焦渣找2%坡，最薄处30厚0.14x14=1.965.60厚聚苯板保温层0.06x0.5=0.036.钢筋砼板（100厚）（110）（120）（130）0.10x25=2.50（2.75）（3.00）（3.25）7.顶棚10厚0.02x17=0.34上人屋面时，铺10厚缸地砖0.01x22=0.2225厚干硬性水泥砂浆0.025x20=0.5合计不上人屋面5.31（5.56）（5.81）（6.06）上人屋面6.03（6.28）（6.53）（6.78）取：不上人屋面5.6 上人屋面6.3楼梯荷载梯段板荷载水泥砂浆楼面0.03x20=0.60三角形踏步1/2x0.30x0.15x25/0.26=2.16斜板0.14x25/0.894=3.92板底抹灰0.02x17/0.894=0.38合计7.06平台板水泥砂浆楼面0.03x20=0.60100厚砼板0.10x25=2.50板底抹灰0.02x17=0.34合计 3.44楼梯荷载梯段板荷载砂浆楼面0.03x20=0.60三角形踏步1/2x0.16x25=2.0斜板0.16x25/0.894=4.48 板底抹灰0.02x17/0.894=0.38 合计7.46平台板砂浆楼面0.03x20=0.60100厚砼板0.10x25=2.50板底抹灰0.02x17=0.34合计 3.44。

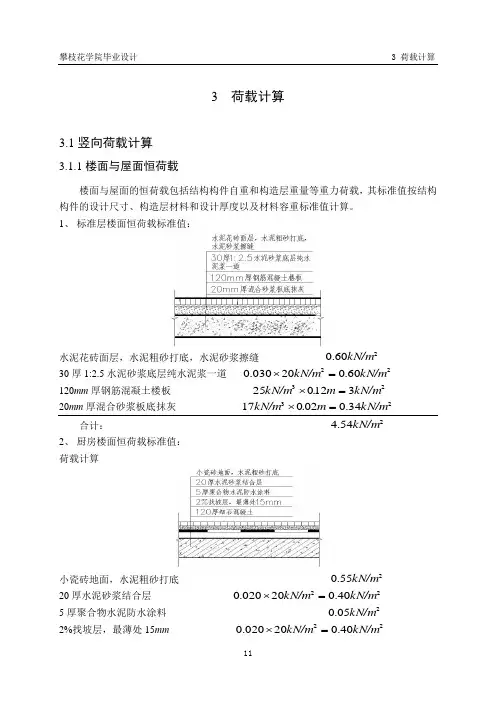

3 荷载计算3.1竖向荷载计算3.1.1楼面与屋面恒荷载楼面与屋面的恒荷载包括结构构件自重和构造层重量等重力荷载，其标准值按结构构件的设计尺寸、构造层材料和设计厚度以及材料容重标准值计算。

1、 标准层楼面恒荷载标准值：水泥花砖面层，水泥粗砂打底，水泥砂浆擦缝 260.0kN/m 30厚1:2.5水泥砂浆底层纯水泥浆一道 2260.020030.0kN/m kN/m =⨯120mm 厚钢筋混凝土楼板 23312025kN/m m .kN/m =⨯ 20mm 厚混合砂浆板底抹灰 2334.002017kN/m m .kN/m =⨯合计： 254.4kN/m 2、 厨房楼面恒荷载标准值：荷载计算小瓷砖地面，水泥粗砂打底 255.0kN/m 20厚水泥砂浆结合层 2240.020020.0kN/m kN/m =⨯ 5厚聚合物水泥防水涂料 205.0kN/m 2%找坡层，最薄处15mm 2240.020020.0kN/m kN/m =⨯120mm 厚钢筋混凝土楼板 23312025kN/m m .kN/m =⨯ 20mm 厚混合砂浆板底抹灰 2334.002017kN/m m .kN/m =⨯合计： 274.4kN/m 3、 卫生间楼面恒荷载标准值：小瓷砖地面，水泥粗砂打底 255.0kN/m 20mm 水泥砂浆结合层 2240.020020.0kN/m kN/m =⨯ 5mm 厚聚合物水泥防水涂料 205.0kN/m 50mm 厚细石混凝土 2275.025050.0kN/m kN/m =⨯ 200mm 厚建筑碎料填实 22315200.0kN/m kN/m =⨯120mm 厚钢筋混凝土楼板 23312025kN/m m .kN/m =⨯ 20mm 厚混合砂浆板底抹灰 2334.002017kN/m m .kN/m =⨯合计： 254.8kN/m 4、 屋面层楼面恒荷载标准值：50mm 厚素混凝土面层 2325.10500025kN/m m .kN/m .=⨯ 1:3水泥砂浆结合层 235.002500020kN/m m .kN/m .=⨯ 80mm 厚聚苯乙烯泡沫塑料 2304.0080500kN/m m .kN/m .=⨯ 5mm 厚改性沥青 205.0kN/m 20mm 厚1:3水泥砂浆 234000200020kN/m .m .kN/m .=⨯1:6水泥焦渣找坡 239000900010kN/m .m .kN/m .=⨯120mm 厚钢筋混凝土楼板 2300.31200025kN/m m .kN/m .=⨯ 20mm 厚混合砂浆抹灰 233400200017kN/m .m .kN/m .=⨯合计： 248.6kN/m3.1.2楼面与屋面活荷载标准值根据《建筑结构荷载规范》（GB50009—2012）第5.1.1条和第5.3.1条的规定可知： 楼面活荷载标准值： 200.2kN/m 卫生间楼面活荷载标准值： 250.2kN/m 上人屋面活荷载标准值： 200.2kN/m 本设计位于攀枝花，常年无雪，故不考虑雪荷载。

第三章建筑结构荷载《建筑结构荷载规范》GB50009-2001一荷载分类1、永久荷载：结构自重、土压力、预应力2、可变荷载：楼面活荷载、屋面活荷载、积灰荷载、吊车荷载、风荷载、雪荷载、地震荷载3、偶然荷载：爆炸力、撞击力例：工业厂房屋盖自重荷载：防水层（八层作法）标准值0.35kN/m2（沿屋面坡向）找平层（2cm厚水泥砂浆）标准值0.40kN/m2（沿屋面坡向）保温层（10cm沥青珍珠岩）标准值0.30 kN/m2（沿屋面坡向）预应力钢筋混凝土大型屋面板标准值1.40 kN/m2（沿屋面坡向）屋架自重（包括支撑）标准值0.45 kN/m2（沿水平面）例：工业厂房屋盖活荷载：使用荷载标准值0.70 kN/m2（沿水平面）雪荷载标准值0.45 kN/m2（沿水平面）例：常用材料自重（kN/m3）：钢－78.5;钢筋混凝土－25；普通砖－18；焦渣空心砖－10；瓷砖－19.8；木材－4～9；水泥－16；水泥砂浆－20二荷载代表值1、永久荷载采用标准值作为代表值；2、活荷载采用标准值、组合值、频遇值、准永久值作为代表值；3、偶然荷载应按建筑结构使用的特点确定代表值三 荷载效应组合1、对于承载能力极限状态：包括基本组合、偶然组合；设计表达式：R S ≤0γ其中：0γ－结构重要性系数；1.1、1.0、0.9S －荷载效应组合的设计值； R －结构构件抗力的设计值；◎基本组合由可变荷载效应控制的组合∑=++=ni Qikci Qi k Q Q Gk G S S S S 211ϕγγγ式中：Gγ－永久荷载的分项系数；Qi γ－第i 个可变荷载的分项系数；S Gk －按永久荷载G k 计算的荷载效应值； S Qik －按可变荷载Q ik 计算的荷载效应值；ci ϕ－可变荷载Q i 的组合值系数由永久荷载效应控制的组合∑=+=ni Qikci Qi Gk G S S S 1ϕγγ注：1.基本组合中的设计值仅用于荷载与荷载效应为线性的情况；2.当对S Q1k 无法明显判断时，轮次以可变荷载效应为S Q1k ，取最不利荷载组合效应；3.当考虑以竖向的永久荷载效应控制的组合时，参与组合的可变荷载仅限于竖向荷载对一般的排架、框架结构，基本组合可采用简化规则：对可变荷载效应控制的组合：取下列两式的不利值kQ Q Gk G S S S 11γγ+= ∑=+=ni QikQi Gk G S S S 19.0γγ对永久荷载效应控制的组合不变 基本组合的荷载分项系数按下列规定采用永久荷载分项系数：当其效应对结构不利时：对由可变荷载效应控制的组合取1.2；对永久荷载效应控制的组合取1.35当其效应对结构有利时：一般情况下取1.0；对结构的倾覆、滑移或漂浮验算时取0.9 可变荷载的分项系数：一般情况下取1.4；对标准值大于4kN/m 2的工业房屋楼面结构的活荷载取1.3偶然组合偶然荷载的代表值不乘分项系数，按有关规定进行。

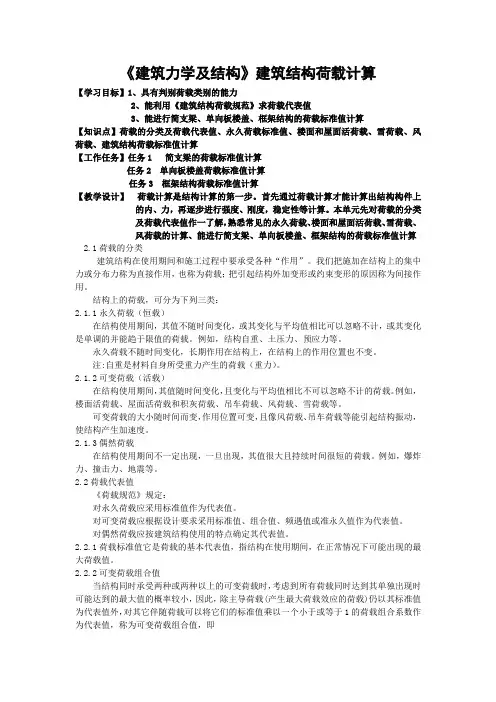

《建筑力学及结构》建筑结构荷载计算【学习目标】1、具有判别荷载类别的能力2、能利用《建筑结构荷载规范》求荷载代表值3、能进行简支梁、单向板楼盖、框架结构的荷载标准值计算【知识点】荷载的分类及荷载代表值、永久荷载标准值、楼面和屋面活荷载、雪荷载、风荷载、建筑结构荷载标准值计算【工作任务】任务1 简支梁的荷载标准值计算任务2 单向板楼盖荷载标准值计算任务3 框架结构荷载标准值计算【教学设计】荷载计算是结构计算的第一步。

首先通过荷载计算才能计算出结构构件上的内、力，再逐步进行强度、刚度，稳定性等计算。

本单元先对荷载的分类及荷载代表值作一了解，熟悉常见的永久荷载、楼面和屋面活荷载、雪荷载、风荷载的计算、能进行简支梁、单向板楼盖、框架结构的荷载标准值计算 2.1荷载的分类建筑结构在使用期间和施工过程中要承受各种“作用”。

我们把施加在结构上的集中力或分布力称为直接作用，也称为荷载；把引起结构外加变形或约束变形的原因称为间接作用。

结构上的荷载，可分为下列三类：2.1.1永久荷载（恒载）在结构使用期间，其值不随时间变化，或其变化与平均值相比可以忽略不计，或其变化是单调的并能趋于限值的荷载。

例如，结构自重、土压力、预应力等。

永久荷载不随时间变化，长期作用在结构上，在结构上的作用位置也不变。

注:自重是材料自身所受重力产生的荷载（重力）。

2.1.2可变荷载（活载）在结构使用期间，其值随时间变化，且变化与平均值相比不可以忽略不计的荷载。

例如，楼面活荷载、屋面活荷载和积灰荷载、吊车荷载、风荷载、雪荷载等。

可变荷载的大小随时间而变，作用位置可变，且像风荷载、吊车荷载等能引起结构振动，使结构产生加速度。

2.1.3偶然荷载在结构使用期间不一定出现，一旦出现，其值很大且持续时间很短的荷载。

例如，爆炸力、撞击力、地震等。

2.2荷载代表值《荷载规范》规定：对永久荷载应采用标准值作为代表值。

对可变荷载应根据设计要求采用标准值、组合值、频遇值或准永久值作为代表值。

一、梁、板、柱结构布置及尺寸计算1、梁结构布置及尺寸计算○1、○2、○16、○17轴上：AB跨：L=4800mmh=（1/10～1/18）L=267mm～480mm 取h=450mmb=（1/3~1/2）h=150mm～225mm 取b=240mm故：b×h=240mm×450mm同理：AD跨：b×h=240mm×500mm CG跨：b×h=300mm×300mm DH跨：b×h=240mm×500mm GJ跨：b×h=240mm×450mm○3、○7、○11、○15轴上：HJ跨：L=3600mmh=（1/10～1/18）L=200mm～360mm 取h=400mmb=（1/3~1/2）h=133mm～200mm 取b=240mm故：b×h=240mm×400mm同理：AD跨：b×h=240mm×400mm DH跨：b×h=240mm×500mm○4、○6、○12、○14轴上：BE跨：L=5100mmh=（1/10～1/18）L=283mm～510mm 取h=600mmb=（1/3~1/2）h=200mm～300mm 取b=300mm故：b×h=300mm×600mm○5、○13轴上：EJ跨：L=7500mmh=（1/10～1/18）L=416mm～750mm 取h=600mmb=（1/3~1/2）h=200mm～300mm 取b=300mm故：b×h=300mm×600mm○8、○10轴上：HJ跨：L=3600mmh=（1/10～1/18）L=200mm～360mm 取h=400mmb=（1/3~1/2）h=133mm～200mm 取b=240mm故：b×h=240mm×400mm同理：AD、DH跨：b×h=240mm×500mm1/9、1/10轴上：GJ跨：L=4800mmh=（1/10～1/18）L=267mm～480mm 取h=500mmb=（1/3~1/2）h=150mm～250mm 取b=240mm故：b×h=240mm×500mm同理：FG跨：b×h=240mm×300mm（后面的同上方法计算）2、板结构布置及尺寸计算根据《混凝土结构设计规范》（GB50010-2002）知：现浇钢筋混凝土双向板的厚度要满足一下几点：①一般情况，现浇钢筋混凝土双向板的最小厚度为；②现浇钢筋混凝土框架结构的楼板板厚不宜小于100 ，且要求双向板的板厚不小于跨度的1/45（简支），1/50（连续）；单向板的板厚不小于跨度的1/35（简支），1/40（连续）。

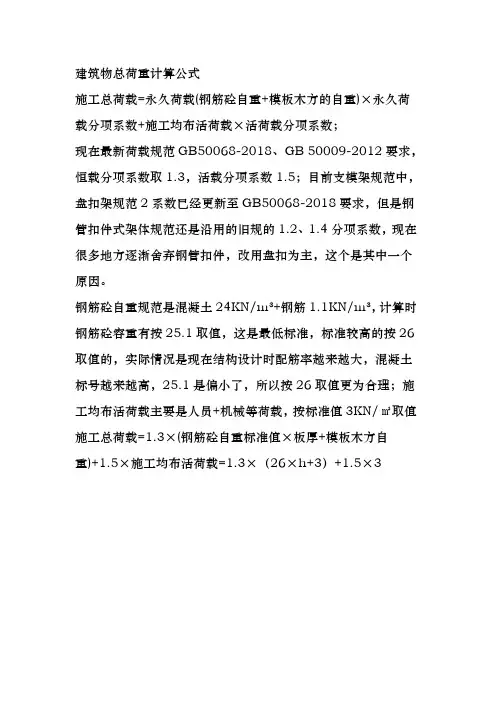

建筑物总荷重计算公式
施工总荷载=永久荷载(钢筋砼自重+模板木方的自重)×永久荷载分项系数+施工均布活荷载×活荷载分项系数；
现在最新荷载规范GB50068-2018、GB 50009-2012要求，恒载分项系数取1.3，活载分项系数1.5；目前支模架规范中，盘扣架规范2系数已经更新至GB50068-2018要求，但是钢管扣件式架体规范还是沿用的旧规的1.2、1.4分项系数，现在很多地方逐渐舍弃钢管扣件，改用盘扣为主，这个是其中一个原因。

钢筋砼自重规范是混凝土24KN/m³+钢筋1.1KN/m³，计算时钢筋砼容重有按25.1取值，这是最低标准，标准较高的按26取值的，实际情况是现在结构设计时配筋率越来越大，混凝土标号越来越高，25.1是偏小了，所以按26取值更为合理；施工均布活荷载主要是人员+机械等荷载，按标准值3KN/㎡取值施工总荷载=1.3×(钢筋砼自重标准值×板厚+模板木方自
重)+1.5×施工均布活荷载=1.3×（26×h+3）+1.5×3。

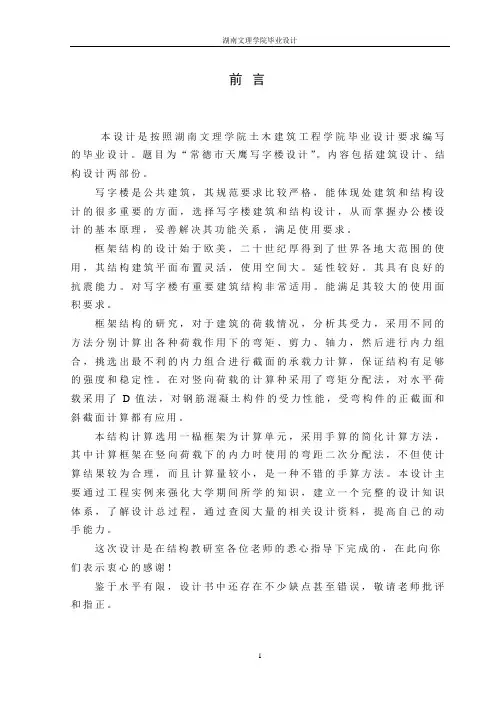

前言本设计是按照湖南文理学院土木建筑工程学院毕业设计要求编写的毕业设计。

题目为“常德市天鹰写字楼设计”。

内容包括建筑设计、结构设计两部份。

写字楼是公共建筑，其规范要求比较严格，能体现处建筑和结构设计的很多重要的方面，选择写字楼建筑和结构设计，从而掌握办公楼设计的基本原理，妥善解决其功能关系，满足使用要求。

框架结构的设计始于欧美，二十世纪厚得到了世界各地大范围的使用，其结构建筑平面布置灵活，使用空间大。

延性较好。

其具有良好的抗震能力。

对写字楼有重要建筑结构非常适用。

能满足其较大的使用面积要求。

框架结构的研究，对于建筑的荷载情况，分析其受力，采用不同的方法分别计算出各种荷载作用下的弯矩、剪力、轴力，然后进行内力组合，挑选出最不利的内力组合进行截面的承载力计算，保证结构有足够的强度和稳定性。

在对竖向荷载的计算种采用了弯矩分配法，对水平荷载采用了D值法，对钢筋混凝土构件的受力性能，受弯构件的正截面和斜截面计算都有应用。

本结构计算选用一榀框架为计算单元，采用手算的简化计算方法，其中计算框架在竖向荷载下的内力时使用的弯距二次分配法，不但使计算结果较为合理，而且计算量较小，是一种不错的手算方法。

本设计主要通过工程实例来强化大学期间所学的知识，建立一个完整的设计知识体系，了解设计总过程，通过查阅大量的相关设计资料，提高自己的动手能力。

这次设计是在结构教研室各位老师的悉心指导下完成的，在此向你们表示衷心的感谢！鉴于水平有限，设计书中还存在不少缺点甚至错误，敬请老师批评和指正。

第1章设计基本资料§1.l 初步设计资料一. 工程名称：常德市天鹰写字楼。

二. 工程概况：建筑面积5322.24㎡，建筑总高为23.2m,主体大楼为六层，室内外高差为0.45m.三. 温度：最热月平均36℃，最冷月平均2.8℃；夏季极端最高温度39.8℃，极端最低温度为－8℃.四. 相对湿度：最热月平均78％五. 相对风向：全年西北风，夏季为东南风，基本风压0.35KN/㎡.六. 雨雪条件：最大积雪深度8.9㎝,雪荷载0.30 KN/㎡。

荷载计算范例范文荷载计算是建筑工程设计中非常重要的环节之一，它是为了确保建筑物能够承受各种荷载而进行的计算和分析。

荷载计算的目的是确定建筑物的结构和基础所承受的最不利荷载，从而保证其安全性和稳定性。

以下是一个荷载计算的范例，以便更好地理解荷载计算的步骤和过程。

1.荷载的分类荷载可分为静荷载和动荷载两大类。

-静荷载是指在稳定状态下作用在结构上的荷载，包括自重、使用荷载、附加荷载等。

自重是指结构本身的重量，使用荷载是指建筑物在正常使用条件下承受的各种荷载，如人员、家具、设备等。

附加荷载是指建筑物在非正常使用条件下承受的荷载，如风荷载、地震荷载等。

-动荷载是指在运动状态下作用在结构上的荷载，包括风荷载、地震荷载等。

风荷载是指由风速引起的压力和吸力，地震荷载是指由地震引起的地震力。

2.荷载的计算方法荷载计算的方法主要有经验法和准确法两种。

-经验法是基于经验和规范的一种简单的计算方法，适用于一些简单的结构和场所。

这种方法可以根据结构的类型和用途，通过查找相关规范中的荷载系数和计算公式来进行荷载计算。

-准确法是基于结构力学和数学理论的一种准确的计算方法，适用于复杂的结构和场所。

这种方法需要进行详细的力学分析和计算，包括载荷的大小、方向、作用点等方面的细节。

3.荷载计算的步骤荷载计算的步骤一般包括以下几个方面。

-确定荷载类型和荷载作用点确定建筑物所受的静荷载和动荷载类型，以及荷载的作用点。

根据建筑物的用途和规模，确定荷载的种类和性质。

-查找相关规范和标准在进行荷载计算时，需要查找相关的建筑荷载规范和标准，获取相应的荷载系数和计算公式。

-计算荷载系数根据规范中的荷载系数和计算公式，计算建筑物所受荷载的大小。

需要注意的是，不同的荷载类型和作用点可能需要采用不同的系数和公式。

-进行结构力学分析根据荷载的大小和作用点，进行结构力学分析，确定建筑物的受力情况。

可以使用有限元分析等数学和计算工具来进行分析。

-验证荷载安全性根据荷载计算的结果，对建筑物的结构和基础进行验证。

某工程板、梁、柱、基础结构计算1.上部结构荷载取值1.1、板厚取值及荷载计算㈠面层1、板底抹灰：20×0.015=0.3kN/㎡2、楼层板面装修荷载：20×0.020（找平层）+20×0.020（粘结层）+0.4（贴面荷载）=1.2kN/㎡当用于卫生间时增加0.5kN/㎡。

3、屋面、露台面层荷：q=20x0.02（板底抹灰）+11.0×0.09（水泥炉渣找坡层,根据屋面建筑找坡情况调整）+0.2(防水及保温材料) +20×0.020（找平层）+25×0.04（细石混凝土）=3.0 KN/m2 ㈢各种板厚恒载1、楼面：板厚取 110mm,130mm,150mm 恒载输入1.5kN/㎡（板自重程序自动计算）卫生间输入2kN/㎡（板自重程序自动计算）2、上人屋面：板厚取120mm,130mm 恒载输入3kN/㎡（板自重程序自动计算）露台: 板厚取120mm,130mm 恒载输入3kN/㎡（板自重程序自动计算）㈣楼面活荷载1.2、外墙、隔墙及栏板荷载1.2.1、外墙：墙厚190，根据国标煤矸石容重为13.0kN/㎡,详细荷载取值见不同层高墙荷载取值表1.2.2、分户墙内墙：190厚煤矸石详细荷载取值见不同层高墙荷载取值表1.2.3、100厚煤矸石卫生间,厨房隔墙:详细荷载取值见不同层高墙荷载取值表1.2.4、100厚煤矸石房间隔墙:详细荷载取值见不同层高墙荷载取值表1.2.5、女儿墙荷载，玻璃顶线荷载:5.0 kN/m1.3、板厚取值及荷载1.3.1.P1恒载=面层板底抹灰0.3 kN/㎡+楼层板面装修荷载1.2kN/㎡+屋面、露台面层荷3.0 KN/m2+上人屋面板厚恒载3kN/㎡+绿化填土等3kN/㎡=10.5 kN/㎡1.3.2.P2楼面活荷载=8.0 kN/㎡2、板配筋结构计算按3.8×6.0m计算执行规范:《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》钢筋：d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q - HRBF400; R - HRBF500-----------------------------------------------------------------------按弹性板计算:2.1 计算条件计算跨度: L x=6.000mL y=3.800m板厚h=200mm板容重=25.00kN/m3；板自重荷载设计值=6.00kN/m2恒载分项系数=1.20 ；活载分项系数=1.40荷载设计值(不包括自重荷载):均布荷载q=23.80kN/m2砼强度等级: C35, f c=16.70 N/mm2, E c=3.15×104 N/mm2支座纵筋级别: HRB400, f y=360.00 N/mm2, E s=2.00×105 N/mm2板底纵筋级别: HRB400, f y=360.00 N/mm2, E s=2.00×105 N/mm2纵筋混凝土保护层=15mm, 配筋计算as=20mm, 泊松比=0.20支撑条件=四边上:固定下:固定左:固定右:固定角柱左下:无右下:无右上:无左上:无2.2 计算结果弯矩单位:kN.m/m, 配筋面积:mm2/m, 构造配筋率:0.20%弯矩计算方法: 双向板查表---------------------------------------------------------------2.2.2.1 跨中: [水平] [竖向]弯矩 6.9 15.9面积 400(0.20%) 400(0.20%)实配 E12@250(452) E12@250(452)2.2.2.2 四边: [上] [下] [左] [右]弯矩 -33.0 -33.0 -24.3 -24.3面积 526(0.26%) 526(0.26%) 400(0.20%) 400(0.20%)实配 E12@210(539) E12@210(539) E12@250(452) E12@250(452)-----------------------------------------------------------------------3、柱配筋结构计算3.1竖向荷载:1.板自重荷载(6×3.8×0.2×25 kN/m3)÷4=28.5kN;2.均布荷载(23.80kN/m2×6×3.8) ÷4=135.66 kN.每根标准荷载P=28.5kN+135.66 kN=164.16 kN3.2柱截面设计(ZJM-1)《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑抗震设计规范》(GB 50011-2010), 本文简称《抗震规范》钢筋：d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q - HRBF400; R - HRBF500-----------------------------------------------------------------------3.2.1 已知条件及计算要求：(1)已知条件：矩形柱b=300mm，h=300mm计算长度 L=4.40m砼强度等级 C30，fc=14.30N/mm2 ft=1.43N/mm2纵筋级别 HRB400，fy=360N/mm2，fy'=360N/mm2箍筋级别 HPB300，fy=270N/mm2轴力设计值 N=164.16kN弯矩设计值 Mx=100.00kN.m，My=0.00kN.m剪力设计值 Vy=50.00kN，Vx=0.00kN(2)计算要求：1.正截面受压承载力计算2.斜截面承载力计算3.裂缝计算-----------------------------------------------------------3.2.2 受压计算3.2.2.1 轴压比===A ⨯b h ⨯30030090000mm2=3.2.2.2 偏压计算(1)计算相对界限受压区高度ξb 《混凝土规范》式6.2.7-1:b 1f E scu(2)计算轴向压力作用点至钢筋合力点距离 e:=-=-=h 0h a s 30035265mme 1004 ==e a m a x {20,h /30}20.0mm=+=+=e i e 0e a 609.220.0629.2mm(3)计算配筋 ==>=e i 629.2mm 0.3h 0⨯0.326579.5mm===N b 1f cb h 0b⨯⨯⨯⨯1.0014.33002650.5176588487N且N=164.16kN ≤ N b =588.49kN, 按照大偏心受压构件计算, 根据《混凝土规范》6.2.17:1f 因x=38.3mm < 2a s =70mm, 取x=70.0mm=A-1f744.23.2.2.3 轴压验算(1)计算稳定系数φ根据《混凝土规范》表6.2.15: 插值计算构件的稳定系数φ=0.903 (2)计算配筋, 根据《混凝土规范》公式6.2.15:-9取A s =0mm 2偏压计算配筋: x 方向A sx =1019mm 2: y 方向A sy =0mm 2轴压计算配筋: x 方向A sx =0mm 2: y 方向A sy =0mm 2计算配筋结果: x 方向A sx =1019mm 2y 方向A sy =0mm 2最终配筋面积:x 方向单边: A sx =1019mm 2 > ρmin ×A=0.0020×90000=180mm 2y 方向单边: A sy =0mm 2 ≤ ρmin ×A=0.0020×90000=180mm 2, 取A sy =180mm 2全截面: A s =2×A sx +2×A sy =2399mm 2 > ρmin ×A=0.0055×90000=495mm 23.3 受剪计算3.3.3.1 x 方向受剪计算剪力为零, 采用构造配筋: 箍筋最小配筋率: 0.40%由于箍筋不加密, 故ρvmin =0.4%×0.5=0.2%min3.3.3.2 y 方向受剪计算=-h0h a s3*******mm==-7.55=yλy=7.5 > 3.0, 取λy=3.0(1)截面验算, 根据《混凝土规范》式6.3.1:h w/b=0.9 ≤ 4, 受剪截面系数取0.25k N 0.25c f c b h0⨯⨯⨯0.251.0014.3300265284.21kN⨯==<=V y50.00截面尺寸满足要求。

§1、恒载标准值计算（1）屋面屋面表层30‰⎧⎪⎪⎪⎨⎪⎪⎪⎩防水层（刚性）：厚C20细石混凝土防水 防水层（柔性）：三毡四油铺小石子 找平层：15厚水泥砂浆找坡层：40厚水泥石灰焦值砂浆3找平保温层：80厚矿碴水泥 3.42 KN/m2 结构层：120厚现浇钢筋混凝土板 0.120m ×25 KN/m3=3 KN/m2抹灰层：10厚混合砂浆 0.01m ×17 KN/m3=0.17KN/m2合计 ： 6.59 KN/m2 （2）各层走廊楼面水磨石地面⎪⎩⎪⎨⎧素水泥浆结合层一道水泥沙浆打底面层mm mm 2010 0.65 KN/m2结构层：120厚现浇钢筋混凝土板 0.120m ×25 KN/m3=3.0KN/m2 抹灰层：10厚混合砂浆 0.10×17N/m3=0.17N/m2 合计： 3.82N/m2 （3）标准层楼面楼面1⎧⎪⎨⎪⎩大理石面层，水泥砂浆擦缝30厚：3干硬性水泥砂浆，面上撒20厚素水泥素水泥浆结合层一道 1.16KN/m2结构层：120厚现浇钢筋混凝土板 0.120m ×25 KN/m3=3.0 KN/m2 抹灰层：10混合砂浆 0.01m ×17 KN/m3=0.17 KN/m2 合计 ： 4.33 KN/m2 （4）梁自重：b ×h=300mm ×600mm梁自重（两侧抹灰，底侧在天棚抹灰上已算过）：25kN/m3×0.3m ×（0.6m-0.120m ）=3.6KN/m 抹灰层:10厚混合砂浆： 0.01m ×(0.60m ×2＋0.3)×17KN/m 3=0.27KN/m 合计： 3.87KN/m 次梁 ：b ×h=250mm ×500mm梁自重： 25kN/m3×0.25m ×（0.50m-0.12m ）=2.38KN/m 抹灰层：10厚水泥砂浆 : 0.01m ×(0.5 m ×2＋0.25m)×17KN/m 3=0.21 KN/m 合计： 2.59KN/m （5）柱自重：b ×h=400mm ×600mm柱自重: 25kN/m3×0.4m ×0.6m=6.0KN/m 抹灰层：10厚混合砂浆抹灰层0.010m ×（0.6m ＋0.4m)×2×17 kN/m3＝0.34KN/m合计： 6.34KN/m （6）外纵墙自重纵墙：0.9m×0.2m×7.5 KN/m3 =1.35KN/m塑钢金窗：0.45KN/m2×2.1m=0.945 KN/m水刷石外墙面：（3.6m-2.1m）×0.5KN/m2＝0.75KN/m 水泥粉刷内墙面：（3.6m-2.1m）×0.36KN/m2＝0.54KN/m 合计： 3.585 KN/m （7）内纵墙自重内纵墙：（3.6m-0.6m）×0.2m×7,5kN/m3=4.5KN/m水泥粉刷内外墙面：（3.6m-0.6m）×2×0.36KN/m2＝2.16KN/m合计： 6.66KN/m （8）内隔墙自重内隔墙：（3.6m-1.0m）×0.2m×7.5kN/m3=4.5KN/m水泥粉刷内外墙面：（3.6m-0.6m）×2×0.36KN/m2＝2.16KN/m合计： 6.66 KN/m （9）地下一层纵墙自重纵墙自重25kN/m3×（4。

风荷载标准值计算风荷载标准值计算公式为：0k z s z w w βμμ=，作用在屋面梁和楼面梁节点处的集中风荷载标准值计算公式为：0W z s z P w A βμμ= 式中：W P －作用于框架节点的集中风荷载标准值(KN) z β－风振系数s μ－风荷载体型系数 z μ－风压高度变化系数0w －基本风压（KN/㎡）A －一榀框架各层节点受风面积（㎡）本建筑基本风压为：200.3/w KN m =，由《荷载规范》得，地面粗糙为C 类。

s μ风荷载体系系数，根据建筑物体型查得 1.3s μ=。

z β风振系数，因结构总高度H=21.128m<30m ，故 1.0z β=。

风压高度变化系数z μ查《荷载规范》表7.2.1。

一榀框架各层节点受风面积A 计算，B 为3.3 3.9() 3.622m +=， h 取上层的一半和下层的一半之和，屋面层取到女儿墙顶，底层取底层的一半。

底层的计算高度从室外地面取()mm 45003004200=+。

一层： 24.5 3.9() 3.615.1222A m =+⨯= 二层： 23.9 3.9() 3.614.0422A m =+⨯=三层： 23.9 3.9() 3.614.0422A m =+⨯=四层： 23.9 3.9() 3.614.0422A m =+⨯=五层：23.9(1.50) 3.612.422A m =+⨯=计算过程见表所示：欠左风、右风荷载受荷简图框架梁柱线刚度计算框架梁柱线刚度计算见表表7-1 纵梁线刚度计算表表7-2 柱线刚度Ic 计算表7.2.2 侧移刚度D 值计算 考虑梁柱的线刚度比，用D 值法计算柱的侧位移刚度，表7-4 柱侧移刚度计算表2～5层柱D 值计算2～5层柱D 值合计：D ∑=1.572+1.572=3.144KN/m底层柱D 值计算低层柱D 值合计：D ∑=1.612+1.612=3.224KN/m 7.2.3 风荷载作用下框架位移的计算风荷载作用下框架的层间侧移可按下式计算，即jj ijV u D∆=∑式中：j V －第j 层的总剪力；ij D ∑－第j 层所有柱的抗侧刚度之和；j u ∆－第j 层的层间位移。

风、雪荷载执行规范:《建筑结构荷载规范》(GB 50009-2012),1 查询结果所在地点：辽宁沈阳市海拔高度：42.8m基本气温(最低～最高)：-24℃～33℃雪荷载准永久值系数分区：Ⅰ2 设计资料2.1 已知条件基本风压：w0=0.55kN/m2基本雪压：s0=0.50kN/m2结构类型：主要受力结构基本自振周期：T1=0.04s建筑宽度：B=22.00m建筑高度：H=3.00m计算位置的高度：z=3.00m结构阻尼比：ζ1=0.01地面粗糙度：C修正系数η：1.00风荷载体型系数：μs=0.10屋面积雪分布系数：μr=1.002.2 计算内容(1)风压高度变化系数(2)结构第1阶振型系数(3)脉动风荷载的背景分量因子(4)脉动风荷载的共振分量因子(5)风振系数(6)风荷载标准值(7)雪荷载标准值3 计算过程和计算结果3.1 风压高度变化系数因为计算点的高度z=3.00m<5.00m超出《荷载规范》表8.2.1的取值范围, 所以离地面高度按5.00m考虑。

查《荷载规范》表8.2.1, 风压高度变化系数μz=0.65考虑修正系数η后, μz=μzη=0.65×1.00=0.653.2 结构第1阶振型系数z/H=3.00/3.00=1.000查《荷载规范》表G.0.3, 结构第1阶振型系数φ1(z)=1.003.3 脉动风荷载的背景分量因子查《荷载规范》表8.4.5-1, 系数k=0.30, 系数a 1=0.26 根据台@公式8.4.6-2B=22.00m>2H=6.00m, 取B=2H=6.00m 脉动风荷载水平方向相关系数x 根据《荷载规范》公式8.4.6-1 脉动风荷载竖直方向相关系数z根据《荷载规范》第8.4.5条 脉动风荷载的背景分量因子B z xz1(z⨯3.000.261.003.4 脉动风荷载的共振分量因子结构第1阶自振频率f 1=1/T 1=1/0.04=25.64Hz 根据《荷载规范》公式8.4.4 地面粗糙度修正系数k w =0.54脉动风荷载的共振分量因子10.013.5 风振系数根据《荷载规范》公式8.4.3 峰值因子g 取2.510m 高度名义湍流强度I 10取0.23 风振系数=z3.6 风荷载标准值根据《荷载规范》公式8.1.1-1w k=βzμsμz w0=1.75×0.10×0.65×0.55=0.06kN/m23.7 雪荷载标准值根据《荷载规范》公式7.1.1s k=μr s0=1.00×0.50=0.50kN/m23.8 结构自重荷载标准值结构总长80.6m，采用直径48mm，壁厚3.5mm钢管，单重3.841kg/m结构总重G=80.6×3.841=310kg=3.1kN总体布置间隔4m一榀，荷载总值N=（0.06+0.5）×4×22.8+3.1=54.17kN q=1.1N/22.8=2.7kN/m。

设计任务工程概况本工程为某五层单元楼框架结构设计，位于北京市，建筑面积为19892m ，建筑平面呈矩形，首层为车库，二至四层为标准层，五层为阁楼层。

建筑方案已经确定，各层平面图、建筑立面及剖面图如附图所示。

建筑首层和阁楼层层高为 2.4m ，其余标准层层高为 2.8m ，总建筑高度为15.350m 。

设计资料1）气象条件基本风压W 0=0.85kN/m 2，基本雪压S 0=0.50kN/m 2，地面粗糙度属B 类。

2）抗震设防烈度建筑结构安全等级为二级，抗震设防烈度7度 3）工程地质条件拟建场地地表平整，建筑场地为II 类。

4）设计标高首层楼面标高为000.0 ，室内外高差150mm 。

5）楼面做法30厚C20细石混凝土面层随浇捣随抹平，现浇钢筋混凝土底板。

6）屋面做法保护层：40厚C20细石混凝土（内配φ4@200双向），保护层均设分仓缝和分格缝；垫毡一层；30厚挤塑聚苯板一层配套胶黏剂粘贴；4厚SBS 改性沥青防水卷材1道设防，共4mm 厚；20厚1:2.5水泥砂浆找平层；最薄30厚2%坡度轻质加气砼砌块碎料；钢筋混凝土楼板。

7）荷载资料①、住宅楼楼面荷载，查《建筑结构荷载规范》（GB50009-2012），得楼面活荷载标准值：住宅、厨房、厕所、楼梯2.0kN/m 2；阳台2.5 kN/m 2。

②、屋面荷载，本建筑为上人屋面，根据规范取屋面活荷载标准值为2.0kN/m 2。

注：屋面活荷载与雪荷载不同时考虑（取最大值计算）。

8）材料主体结构梁、板、柱均采用混凝土强度等级C25，钢筋采用HPB235（y f =210N/mm 2）、HRB335（y f =300 N/mm 2）。

设计内容1）结构布置及确定框架计算简图 2）荷载计算3）基本自振周期的计算4）框架在水平及竖向力作用下的内力分析5）内力组合及截面设计6）现浇板配筋计算7）楼梯设计计算8）基础设计计算（根据需要）结构布置及计算简图结构布置本工程取⑨轴进行一榀框架计算。

建筑结构荷载的计算建筑结构荷载的计算是建筑设计过程中的一个重要部分，它用于确定建筑物所需的结构强度和稳定性，保证建筑物在使用寿命内能够承受所有作用在其上的荷载。

本文将从建筑结构荷载的分类、计算方法和相关规范等方面进行介绍。

一、建筑结构荷载的分类根据荷载作用方式的不同，建筑结构荷载可以分为静态荷载和动态荷载两类。

1.静态荷载：是指作用在建筑物上的静止荷载，包括自重、建筑材料、使用荷载（人员、家具等）和附加荷载（地震、风荷载）等。

-自重荷载：是指结构组成部分的自身重量，包括墙体、梁、柱子、楼板等的重量，可根据构件的材料和几何尺寸进行估算和计算。

-建筑材料荷载：是指施工过程中用于施工的材料的重量，例如砖、砂浆、混凝土等，其荷载大小与结构力学性能有关。

-使用荷载：是指建筑物在正常使用过程中所承受的负荷，包括人员、家具、设备等，可根据建筑物的用途和设计规定进行估算。

-附加荷载：是指作用在建筑物上的地震、风荷载等荷载，需要根据建筑物所在地区的地震区域划分和风荷载标准进行计算。

2.动态荷载：是指作用在建筑物上的变化荷载，包括工业生产设备的振动荷载、电梯等运行产生的动荷载等。

二、建筑结构荷载的计算方法1.静力法：在静力法中，荷载作用于结构上的各个构件通过各个节点分别计算，最后对结果进行相加。

这种方法适用于静态荷载的计算。

2.动力法：在动力法中，荷载作用于结构上的构件可以视为一个整体，通过结构的振动特性和动态响应分析进行计算。

这种方法适用于动态荷载的计算，例如地震荷载。

三、建筑结构荷载的相关规范1.《建筑抗震设计规范》：适用于地震活跃地区的建筑物抗震设计，规定了建筑物在不同地震烈度和使用性质下所需的抗震设防状况。

2.《建筑结构设计规范》：规定了建筑物的基本要求、结构设计的方法和荷载计算的依据，是建筑结构设计的基本规范。

3.《建筑结构荷载规范》：规定了建筑物自重荷载、使用荷载、变动荷载和地震荷载的计算方法，包括了不同用途建筑物的专业规范。

目录（一）地下部分建筑做法竖向荷载 (2)1、楼面恒载（不计板自重） (2)1).地库地下停车区、室内汽车坡道 (2)2).地库储藏室、机房工具间 (2)3).中高档住宅地下车库电梯厅及走廊 (2)4).公共楼梯间 (2)2.地下室顶板（不计板自重） (3)1）顶板1（种植屋面） (3)2）顶板2（非种植屋面） (3)3、墙体恒载（不计剪力墙自重） (4)1）墙面1（贴瓷砖），用于中高档住宅地下车库电梯厅及走廊 (4)2）墙面2（贴瓷砖），用于中高档住宅地下车库电梯厅及走廊 (4)3）墙面3（刮腻子），地下车库除电梯厅走廊外其他墙面（沿海潮湿地区） (4)4）墙面4（刮腻子），地下车库除电梯厅走廊外其他墙面（沿海潮湿地区） (4)5）墙面5（混合砂浆涂料），地下车库除电梯厅走廊外其他墙面 (5)6）墙面6（混合砂浆涂料），地下车库除电梯厅走廊外其他墙面 (5)（二）商业及网点部分建筑做法竖向荷载 (6)1、楼面恒载（不计板自重） (6)1)、网点楼面（贴地砖楼面<毛坯>） (6)2）、网点卫生间（贴地砖楼面） (6)3)、网点卫生间（水泥砂浆楼面<毛坯>） (6)2、屋面恒载（不计板自重） (7)1)、网点屋面（非种植屋面） (7)3、墙面恒载（不计剪力墙自重） (7)1）墙面1（腻子内墙），网点 (7)2）墙面2（腻子内墙），网点 (8)3）墙面3（面砖内墙），网点卫生间 (8)4）墙面4（水泥砂浆内墙），网点卫生间 (8)（三）住宅部分建筑做法竖向荷载 (9)1、楼面恒载（不计板自重） (9)1).电梯厅走廊（地面埋管）结构降板：90mm (9)2) .中高档住宅电梯厅走廊（地面埋管）结构降板：100mm (9)3).客厅餐厅卧室（地暖）结构降板：100mm (9)4).客厅餐厅卧室（非地暖）结构降板：70mm (9)5).卫生间，贴地砖（完成面标高H-0.02）结构降板：-（90+h）mm (10)6).卫生间，用于卧室地暖（完成面标高H-0.02）结构降板：-（110+h）mm (10)7).卫生间，用于卧室非地暖（完成面标高H-0.02）结构降板：-70mm (10)8).卫生间，毛坯（完成面标高H-0.02）结构降板：-90mm (10)9).厨房，贴地砖（完成面标高H-0.02）结构降板：-100mm (10)10).厨房，毛坯（完成面标高H-0.02）结构降板：-100mm (10)11）楼梯间及前室结构降板：-20mm (11)12).阳台，有洗衣机，卧室地暖（完成面标高H-0.02）结构降板：-100mm (11)13).阳台，无洗衣机，卧室非地暖（完成面标高H-0.02）结构降板：-50mm (11)14).阳台，有洗衣机（完成面标高H-0.02）结构降板：-50mm (12)2、屋面恒载（不计板自重） (12)1)、屋面（平屋顶，上人非上人均可） (12)2)、露台 (12)3、墙体（面）恒载（不计剪力墙自重） (12)1)、墙面1（混合砂浆内墙1），除厨房卫生间的户内空间 (12)2)、墙面1（混合砂浆内墙2），除厨房卫生间的户内空间 (12)3)、墙面2（抛光砖内墙1），一层门厅及标准层电梯厅走廊 (13)4)、墙面2（抛光砖内墙2），一层门厅及标准层电梯厅走廊 (13)4)、墙面3（瓷砖防水内墙），卫生间 (13)5)、墙面4（水泥砂浆防水内墙），卫生间 (14)6)、墙面5（瓷砖内墙），厨房 (14)7)、墙面6（混合砂浆内墙1），厨房 (14)8)、墙面6（混合砂浆内墙2），厨房 (15)9）、墙面7（涂料内墙1），楼梯间及独立前室（内墙不与采暖房间相连处） (15)10)、墙面7（涂料内墙2），楼梯间及独立前室（内墙不与采暖房间相连处） (15)11)、墙面8（外墙） (16)（四）自粘防水建筑做法竖向荷载 (16)1、地下部分建筑做法（不计板自重） (16)1).种植顶板（一级防水） (16)2、住宅商业及网点部分（不计板自重） (17)1）.屋面（非种植屋面一级防水） (17)2）.屋面（非种植屋面二级防水） (17)建筑做法厚度及荷载取值（一）地下部分建筑做法竖向荷载1、楼面恒载（不计板自重）1).地库地下停车区、室内汽车坡道2).地库储藏室、机房工具间3).中高档住宅地下车库电梯厅及走廊4).公共楼梯间2.地下室顶板（不计板自重）1）顶板1（种植屋 面） 2）顶板2（非种植 屋面）3、墙体恒载（不计剪力墙自重）1）墙面1（贴瓷砖），用于中高档住宅地下车库电梯厅及走廊2）墙面2（贴瓷砖），用于中高档住宅地下车库电梯厅及走廊3）墙面3（刮腻子），地下车库除电梯厅走廊外其他墙面（沿海潮湿地区）4）墙面4（刮腻子），地下车库除电梯厅走廊外其他墙面（沿海潮湿地区）5）墙面5（混合砂浆涂料），地下车库除电梯厅走廊外其他墙面料），地下车库除电梯厅走廊外其他墙面（二）商业及网点部分建筑做法竖向荷载1、楼面恒载（不计板自重）1)、网点楼面（贴地砖楼面<毛坯>）2）、网点卫生间（贴Array地砖楼面）3)、网点卫生间（水泥砂浆楼面<毛坯>）2、屋面恒载（不计板自重）1)、网点屋面（非种植屋面） 3、墙面恒载（不计剪力墙自重） 1）墙面1（腻子内墙），网点2）墙面2（腻子内墙），网点墙），网点卫生间4）墙面4（水泥砂浆内墙），网点卫生间（三）住宅部分建筑做法竖向荷载1、楼面恒载（不计板自重）1).电梯厅走廊（地面埋管）结构降板：90mm2).中高档住宅电梯厅结构降板：100mm3).客厅餐厅卧室（地暖）结构降板：100mm4).客厅餐厅卧室（非地暖）结构降板：70mm5).卫生间，贴地砖（完成面标高H-0.02） 结构降板：-（90+h ）mm6).卫生间，用于卧室地暖（完成面标高H-0.02） 结构降板：-（110+h ）mm7).卫生间，用于卧室非地暖（完成面标高H-0.02） 结构降板：-70mm8).卫生间，毛坯（完成面标高H-0.02） 结构降板：-90mm 9).厨房，贴地砖（完成面标高H-0.02） 结构降板：-100mm 10).厨房，毛坯（完成面标高H-0.02）结构降板：-100mm结构降板：-20mm12).阳台，有洗衣机，卧室地暖（完成面标高H-0.02）结构降板：-100mm13).阳台，无洗衣机，卧室非地暖（完成面标高H-0.02）结构降板：-50mm）结构降板：2、屋面恒载（不计1)、屋面（平屋顶，上人非上人均可）2)、露台3、墙体（面）恒载（不计剪力墙自重） 1)、墙面1（混合砂浆内墙1），除厨房卫生间的户内空间2)、墙面1（混合砂浆内墙2），除厨房卫生间的户内空间3)、墙面2（抛光砖内墙1），一层门厅及标准层电梯厅走廊4)、墙面2（抛光砖内墙2），一层门厅及标准层电梯厅走廊4)墙面3（瓷砖防水内墙）卫生间5)、墙面4（水泥砂浆防水内墙），卫生间6)、墙面5（瓷砖内墙），厨房7)、墙面6（混合砂浆内墙1），厨房8)、墙面6（混合砂浆内墙2），厨房9）、墙面7（涂料内墙1），楼梯间及独立前室（内墙不与采暖房间相连处） 10)、墙面7（涂料内墙2），楼梯间及独立前室（内墙不与采暖房间相连处）11)、墙面8（外墙）（四）自粘防水建筑做法竖向荷载1、地下部分建筑做法（不计板自重）1).种植顶板（一级防水）2、住宅商业及网点部分（不计板自重）1）.屋面（非种植屋面Array一级防水）2）.屋面（非种植屋面二级防水）。

建筑施工之荷载与结构静力计算表2-1-1 荷载1．结构上的荷载结构上的荷载分为下列三类：（1）永久荷载如结构自重、土压力、预应力等。

（2）可变荷载如楼面活荷载、屋面活荷载和积灰荷载、吊车荷载、风荷载、雪活载等。

（3）偶然荷载如爆炸力、撞击力等。

建筑结构设计时，对不同荷载应采用不同的代表值。

对永久荷载应采用标准值作为代表值。

对可变荷载应根据设计要求，采用标准值、组合值、频遇值或准永久值作为代表值。

对偶然荷载应按建筑结构使用的特点确定其代表值。

2．荷载组合建筑结构设计应根据使用过程中在结构上可能同时出现的荷载，按承载能力极限状态和正常使用极限状态分别进行荷载（效应）组合，并应取各自的最不利的效应组合进行设计。

对于承载能力极限状态，应按荷载效应的基本组合或偶然组合进行荷载（效应）组合。

γ0S≤R （2-1）式中γ0——结构重要性系数；S——荷载效应组合的设计值；R——结构构件抗力的设计值。

对于基本组合，荷载效应组合的设计值S应从下列组合值中取最不利值确定：（1）由可变荷载效应控制的组合（2-2）式中γG——永久荷载的分项系数；γQi——第i个可变荷载的分项系数，其中Y Q1为可变荷载Q1的分项系数；S GK——按永久荷载标准值G K计算的荷载效应值；S QiK——按可变荷载标准值Q ik计算的荷载效应值，其中S Q1K为诸可变荷载效应中起控制作用者；ψci——可变荷载Q i的组合值系数；n——参与组合的可变荷载数。

（2）由永久荷载效应控制的组合（2-3）（3）基本组合的荷载分项系数1）永久荷载的分项系数当其效应对结构不利时：对由可变荷载效应控制的组合，应取1.2；对由永久荷载效应控制的组合，应取1.35；当其效应对结构有利时：一般情况下应取1.0；对结构的倾覆、滑移或漂浮验算，应取0.9。

2）可变荷载的分项系数一般情况下应取1.4；对标准值大于4kN/m2的工业房屋楼面结构活荷载应取1.3。

对于偶然组合，荷载效应组合的设计值宜按下列规定确定：偶然荷载的代表值不乘分项系数；与偶然荷载同时出现的其他荷载可根据观测资料和工程经验采用适当的代表值。
