六氟化硫断路器运行规程

六氟化硫断路器充气操作方法一、充气准备1.检查设备：在进行充气操作之前，需要先检查六氟化硫断路器的各个零部件是否完好无损，并清除灰尘和杂物。

2.检查气瓶：确保气瓶中的六氟化硫气体充足，并检查气瓶是否有泄漏或损坏的情况。

3.通风：确保充气操作区域通风良好，避免六氟化硫气体的积聚。

二、连接气瓶1.关闭气瓶阀门：将气瓶阀门顺时针旋紧，确保气体不会泄漏。

2.连接气瓶：使用合适的连接器将气瓶连接到断路器的给气管道上，并确保连接牢固。

3.打开气瓶阀门：逆时针旋转气瓶阀门，将六氟化硫气体释放到给气管道中，但不要过分开启，以免压力过大。

4.检查连接：在充气过程中，检查连接部分是否有气体泄漏的迹象，如有泄漏，应及时关闭气瓶阀门并检修。

三、充气操作1.打开断路器仓门：打开断路器仓门，并确保仓门完全打开，并固定。

2.打开主开关：打开断路器上的主开关，使气体进入断路器。

3.入气时机：一般情况下，当主开关完全打开后，再打开给气接头，将六氟化硫气体输入到断路器中。

4.充气压力：根据断路器的设计要求，将六氟化硫气体充入到预定的压力范围内。

可通过压力表进行检测。

5.控制充气速度：在充气过程中，需根据断路器的具体情况和生产厂家的要求，控制充气速度，以免产生过大的气体压力冲击。

6.充气结束：当充入的气体达到预定的压力时，关闭给气接头和主开关。

7.气密性测试：充气结束后，对断路器进行气密性测试，以确保充气操作是否成功，同时检查是否有气体泄漏的现象。

四、充气后操作1.断路器试验：充气后，需对断路器进行试验，包括合闸试验和分闸试验，以保证其正常运行。

2.操作说明：在充气操作结束后，应将充气操作方法以文字说明的形式记录下来，以备日后参考和培训。

以上就是六氟化硫断路器充气操作的详细方法。

在进行操作过程中，必须严格按照操作规程进行，同时注意安全操作，以免发生意外。

SF6开关柜的操作及使用方面的内容SF6开关柜是一种用于电力系统中断和控制电流的设备，它采用六氟化硫气体作为绝缘介质，具有很高的绝缘性能和稳定的电气性能。

在电力系统中，SF6开关柜起着非常重要的作用，正确的操作和使用对于保障电力系统的安全稳定运行至关重要。

本文将详细介绍SF6开关柜的操作及使用方面的内容。

一、SF6开关柜的结构和工作原理SF6开关柜由断路器、接地开关、隔离开关、电流互感器、压力表等组成。

断路器是SF6开关柜中最重要的部件，它能够完成对电路的断开和闭合功能，保障电气系统的安全运行。

SF6开关柜的工作原理是利用六氟化硫气体在高压下具有很高的绝缘性能和较低的电导率，从而实现对电流的控制和隔离。

1. 断路器的操作在使用SF6开关柜时，首先需要进行断路器的操作。

一般来说，断路器的操作分为手动操作和远动操作两种方式。

手动操作就是人工对断路器进行操作，远动操作则是通过远程控制系统对断路器进行操作。

在操作断路器之前，需要确保断路器处于分段位置，并且通过检查确保其状态正常，没有异常情况。

2. 接地开关和隔离开关的操作SF6开关柜中的接地开关和隔离开关也是非常重要的部件，它们能够对电路进行隔离和接地操作。

在操作接地开关和隔离开关时，同样需要检查其状态是否正常，确保其可靠性和安全性。

3. 压力表的监测SF6开关柜中六氟化硫气体的压力对于其绝缘性能和电气性能具有重要影响。

定期对SF6开关柜中的压力进行监测，确保其绝缘气体的压力在正常范围内，以保障设备的安全运行。

三、SF6开关柜的使用注意事项1. 对SF6气体的注意事项六氟化硫气体对人体和环境有一定的毒性，使用SF6开关柜时要注意避免气体的泄漏，将设备放置在通风良好的地方，并严格按照操作规程进行操作，以免发生事故和泄漏。

2. 避免频繁操作SF6开关柜中的断路器、接地开关和隔离开关等部件都是高压电器设备，频繁操作会加速其磨损和老化，降低设备的可靠性和安全性。

六氟化硫断路器的操作规程
一、安全操作规程
1、视频现场操作前，应按断路器技术规定的安全规范、规章、标准
等要求对现场环境进行安全检查，确保安全可靠的操作条件；
2、操作前，运行人员应熟悉断路器的型号、规格、技术要求及运行
要求，确认其生产合格证上的认证标志和润滑要求；
3、断路器在运行前应完成检查、维护，应确认已接受检查合格；
4、断路器在安装前，应经过重量检验，如果断路器重量有异常，不
允许安装；
5、打开连接板后应检查接线处，确保接线牢固；
6、断路器安装完毕后，应确保未受到外界机械损坏，未受到腐蚀；
7、断路器上必须自然排气，安装时不能阻挡排气口或接地口；
8、断路器不允许用压缩空气操作，其上要保持干燥和洁净，不允许
把有液性的物品等放在操作位置附近；
9、断路器安装完毕，安装螺栓、螺柱以及操作杆手动操作杆的承载
力必须检查，其有效数值应符合规定；
10、断路器在安装后，电源应按规定的程序依次投入，确保正常投入；
二、操作步骤
1、确认断路器内无电，断路器操作杆处于“落销”位置；
2、根据技术规定的要求，进行断路器安装。

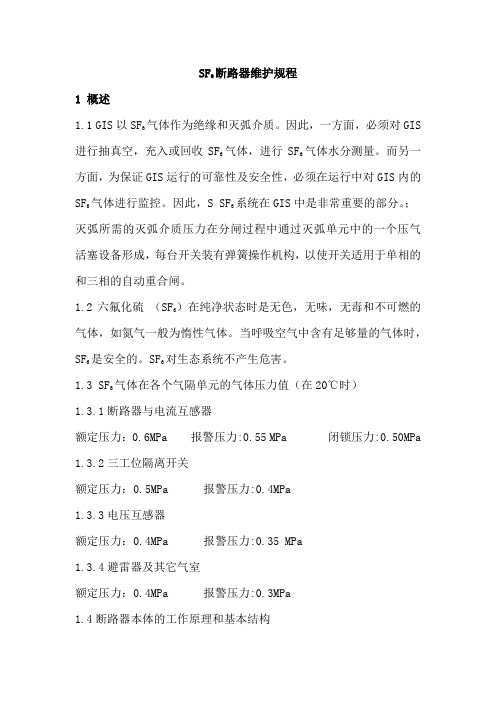

SF6断路器维护规程1 概述1.1 GIS以SF6气体作为绝缘和灭弧介质。

因此，一方面，必须对GIS 进行抽真空，充入或回收SF6气体，进行SF6气体水分测量。

而另一方面，为保证GIS运行的可靠性及安全性，必须在运行中对GIS内的SF6气体进行监控。

因此，S SF6系统在GIS中是非常重要的部分。

；灭弧所需的灭弧介质压力在分闸过程中通过灭弧单元中的一个压气活塞设备形成，每台开关装有弹簧操作机构，以使开关适用于单相的和三相的自动重合闸。

1.2六氟化硫（SF6）在纯净状态时是无色，无味，无毒和不可燃的气体，如氮气一般为惰性气体。

当呼吸空气中含有足够量的气体时，SF6是安全的。

SF6对生态系统不产生危害。

1.3 SF6气体在各个气隔单元的气体压力值（在20℃时）1.3.1断路器与电流互感器额定压力：0.6MPa 报警压力:0.55 MPa 闭锁压力:0.50MPa 1.3.2三工位隔离开关额定压力：0.5MPa 报警压力:0.4MPa1.3.3电压互感器额定压力：0.4MPa 报警压力:0.35 MPa1.3.4避雷器及其它气室额定压力：0.4MPa 报警压力:0.3MPa1.4断路器本体的工作原理和基本结构GIS型断路器的灭弧室利用自能灭弧原理，采用小直径压气缸，变开距和双向气吹的结构。

利用电弧堵塞效应提高压气缸内的气体压力从而熄灭电弧。

系统电流的流经途径为：通过带有接线板的静触头座，静触头，主触头，压气缸，动触头和带有接线板的动触并没有座（合闸位置）。

分闸操作：弹簧操动机构带动拐臂盒中的传动轴及其内拐臂，从而拉动绝缘拉杆，动弧触头，喷口，主触头和压气缸向下运动，当静触头和主触头分离后，电流仍沿着未脱开的静弧触头和动弧触头流动，当动，静触头也分离时其间产生电弧，在喷口喉部未脱离静触头之前，电弧燃烧产生的高温高压下气体流入压气缸与其中的冷态气体混合从而使压气缸中的压力升高，在喷口喉部脱离静弧触头之后压气缸中的高压气体从喷口喉部和动弧触头喉部双向喷出，将电弧熄灭。

1 500kV 瓷柱式高压交流六氟化硫断路器技术规范Q/CSG中国南方电网有限责任公司企业标准Q/CSG 123004.1-2011中国南方电网有限责任公司 发 布Q/CSG 123004.1-2011I 目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 使用条件 (2)4.1 正常使用条件 (2)4.2 特殊使用条件 (3)5 技术要求 (4)5.1 技术参数要求 (4)5.2设计和结构要求 (8)6 试验 (21)6.1 型式试验 (21)6.2 出厂试验 (22)6.3 现场交接试验 (24)7 产品对环境的影响 (26)8 备品备件及专用工具 (26)8.1 备品备件 (26)8.2 专用工具 (27)9 技术文件 (27)10监造、包装、运输、储存 (29)11 附则 (30)附录A 500kV断路器技术参数（规范性附录） (31)附录B LCC相关资料要求 (35)Q/CSG 123004.1-2011I前言为规范500kV瓷柱式高压交流SF6断路器（简称断路器）技术标准，指导南方电网公司所属变电站（发电厂）断路器设备建设、改造和运行管理工作，依据国家和行业的有关标准、规程和规范，特制定本规范。

本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。

本规范起草单位：广东电网公司电力科学研究院。

本规范主要起草人：卢启付、吴琼、李端姣、吕鸿、王红斌、陈锦清。

本规范主要审查人：皇甫学真、陈建福、黄志伟、刘辉、谢植飚、黄星、赵现平、赵小渔、刘岩。

本规范由中国南方电网有限责任公司标准化委员会批准。

本规范自发布之日起实施。

执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产技术部。

Q/CSG 123004.1-2011 500kV瓷柱式高压交流六氟化硫断路器技术规范1 范围本规范适用于中国南方电网公司所属变电站（发电厂）新建、扩建及改造工程，安装在户外并运行在频率为50Hz、500kV电压等级的瓷柱式高压交流SF6断路器（以下简称断路器）及其操动机构和辅助设备。

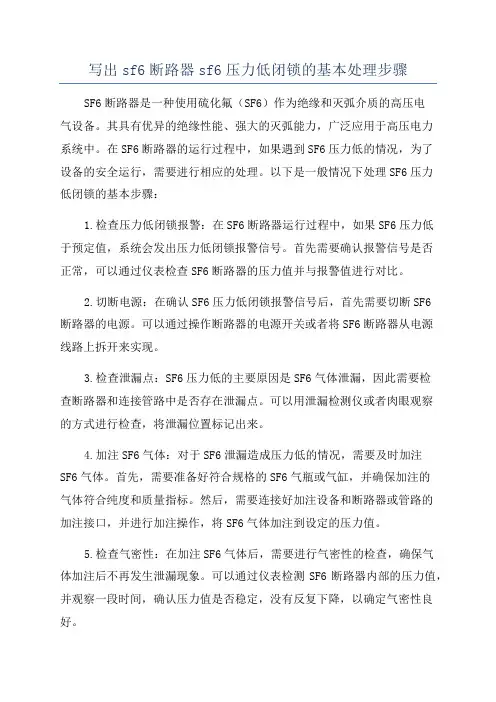

写出sf6断路器sf6压力低闭锁的基本处理步骤SF6断路器是一种使用硫化氟（SF6）作为绝缘和灭弧介质的高压电气设备。

其具有优异的绝缘性能、强大的灭弧能力，广泛应用于高压电力系统中。

在SF6断路器的运行过程中，如果遇到SF6压力低的情况，为了设备的安全运行，需要进行相应的处理。

以下是一般情况下处理SF6压力低闭锁的基本步骤：1.检查压力低闭锁报警：在SF6断路器运行过程中，如果SF6压力低于预定值，系统会发出压力低闭锁报警信号。

首先需要确认报警信号是否正常，可以通过仪表检查SF6断路器的压力值并与报警值进行对比。

2.切断电源：在确认SF6压力低闭锁报警信号后，首先需要切断SF6断路器的电源。

可以通过操作断路器的电源开关或者将SF6断路器从电源线路上拆开来实现。

3.检查泄漏点：SF6压力低的主要原因是SF6气体泄漏，因此需要检查断路器和连接管路中是否存在泄漏点。

可以用泄漏检测仪或者肉眼观察的方式进行检查，将泄漏位置标记出来。

4.加注SF6气体：对于SF6泄漏造成压力低的情况，需要及时加注SF6气体。

首先，需要准备好符合规格的SF6气瓶或气缸，并确保加注的气体符合纯度和质量指标。

然后，需要连接好加注设备和断路器或管路的加注接口，并进行加注操作，将SF6气体加注到设定的压力值。

5.检查气密性：在加注SF6气体后，需要进行气密性的检查，确保气体加注后不再发生泄漏现象。

可以通过仪表检测SF6断路器内部的压力值，并观察一段时间，确认压力值是否稳定，没有反复下降，以确定气密性良好。

6.复位和恢复：在完成SF6气体的加注和气密性的检查后，需要将断路器进行复位操作，并重新接通电源。

根据断路器的操作手册或操作规程，按照规定的程序和顺序进行复位操作，确保断路器能够正常运行。

以上是一般情况下处理SF6压力低闭锁的基本步骤。

在实际操作中，需要根据具体的设备和情况进行相应的调整和处理。

同时，应遵守相关的操作规程和安全规定，确保人员的安全和设备的正常运行。

1.SF6断路器的特点1.1 SF6气体特性简介：SF6是无色、无味、无毒，不可燃的惰性气体，具有优异的冷却电弧特性，介电强度远远超过传统的绝缘气体。

在均匀电场下，SF6的介质强度为同一气压下空气的2.5—3倍，在4个大气压下，其介质电强度与变压器油相当。

由于SF6的介质强度高，对相同电压级和开断电流相近的断路器，SF6的串联断口要少。

例如：220kV少油断路器要4个断口，500kV少油开关要6-8个断口，而220kVSF6断路只要1个断口，500kVSF6断路器只要3-4个断口。

一是因为SF6的分子量大，比热大，其对流的传热能力优于空气，二是SF6在高温下的分解特性，在分解反应过程中吸收能量。

SF6这种优良导热性能，是形成SF6灭弧性能的原因之一；另外，SF6吸附自由电子而形成负离子的现象也是其成为优良灭弧介质的原因。

1.2 SF6断路器具有下列优点：六氟化硫断路器具有断口电压高、开断能力强、允许连续开断次数多，噪声低和无火花危险，而且断路器尺寸小、重量轻、容量大、维修量少、检修周期长等优点。

这些优点使传统的油断路器和压缩空气断路器无法与其相比，在超高压领域中几乎全部取代了其他类型断路器；另外在中压配电方面，六氟化硫断路器具有在开断容性电流时不重燃，以及开断感性电流时不产生过电压等优点，正逐步取代其他类型的断路器。

六氟化硫断路器的优良性能得益于SF6气体良好的灭弧特性。

1.3检修维护方面，SF6断路器比油断路器省时省力。

规程规定高压油断路器每3~5年需要大修一次，一台断路器需要12人次/天；一台DW2 -35需要6人次/天，并且需要更换大量的绝缘油，还需要吊车等大型作业工具。

而SF6断路器的检修周期为10年，仅需3人次/天的检查任务，即可检查所有项目。

1.4 SF6断路器所配用机构为弹簧储能型，优于油断路器所用电磁或液压机构。

油断路器配用的电磁机构需要大功率的合闸电源，给运行维护带来一定的不便，所用的液压机构，每到高温天气容易发生泄压、渗漏油等问题。

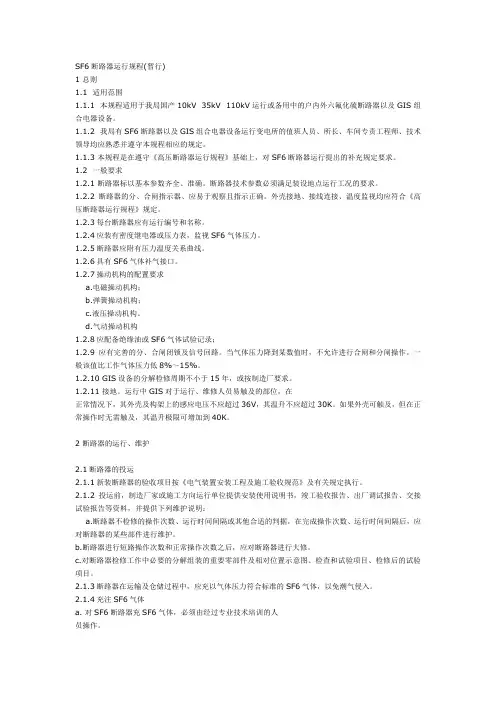

SF6断路器运行规程(暂行)1 总则1.1 适用范围1.1.1 本规程适用于我局国产10kV 35kV 110kV运行或备用中的户内外六氟化硫断路器以及GIS组合电器设备。

1.1.2 我局有SF6断路器以及GIS组合电器设备运行变电所的值班人员、所长、车间专责工程师、技术领导均应熟悉并遵守本规程相应的规定。

1.1.3 本规程是在遵守《高压断路器运行规程》基础上，对SF6断路器运行提出的补充规定要求。

1.2 一般要求1.2.1 断路器标以基本参数齐全、准确。

断路器技术参数必须满足装设地点运行工况的要求。

1.2.2断路器的分、合闸指示器、应易于观察且指示正确。

外壳接地、接线连接、温度监视均应符合《高压断路器运行规程》规定。

1.2.3每台断路器应有运行编号和名称。

1.2.4应装有密度继电器或压力表，监视SF6气体压力。

1.2.5断路器应附有压力温度关系曲线。

1.2.6具有SF6气体补气接口。

1.2.7操动机构的配置要求a.电磁操动机构；b.弹簧操动机构；c.液压操动机构。

d.气动操动机构1.2.8应配备绝缘油或SF6气体试验记录；1.2.9应有完善的分、合闸闭锁及信号回路。

当气体压力降到某数值时，不允许进行合闸和分闸操作。

一般该值比工作气体压力低8%～15%。

1.2.10 GIS设备的分解检修周期不小于15年，或按制造厂要求。

1.2.11 接地。

运行中GIS对于运行、维修人员易触及的部位，在正常情况下，其外壳及构架上的感应电压不应超过36V，其温升不应超过30K。

如果外壳可触及，但在正常操作时无需触及，其温升极限可增加到40K。

2 断路器的运行、维护2.1断路器的投运2.1.1新装断路器的验收项目按《电气装置安装工程及施工验收规范》及有关规定执行。

2.1.2投运前，制造厂家或施工方向运行单位提供安装使用说明书，竣工验收报告、出厂调试报告、交接试验报告等资料，并提供下列维护说明：a.断路器不检修的操作次数、运行时间间隔或其他合适的判据，在完成操作次数、运行时间间隔后，应对断路器的某些部件进行维护。

126kV六氟化硫瓷柱式交流高压断路器技术规范书工程项目：广西电网公司年月目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料和技术参数7 技术资料和图纸交付进度8 运输、储存、安装、运行和维护规则9 技术服务与设计联络1 总则1.1本设备技术规范书适用于126kV瓷柱式六氟化硫交流高压断路器，它提出了该断路器的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下：GB/T 11022-1999 高压开关设备和控制设备标准的共用技术条件GB 311.1-1997 高压输变电设备的绝缘配合GB 1984-2003 交流高压断路器GB 7354-2003 局部放电测量GB/T 8905-1996 六氟化硫电气设备中气体管理和检验导则GB 4473-1996 交流高压断路器的合成试验GB/T5582-1993 高压电力设备外绝缘污秽等级GB/T 13540-1992 高压开关设备抗地震性能试验GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T593—2006 高压开关设备和控制设备标准的的共用技术要求DL/T 402-2007 交流高压断路器订货技术条件DL/T 615-1997 交流高压断路器参数选用导则GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护IEC62271-100-2003 高压开关和控制设备第100部分：高压交流断路器Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

FP4025D断路器说明书一、FP4025D型断路器弹簧操动机构介绍FP4025D型户内35kV六氟化硫断路器，由苏州阿海珐开关有限公司生产，该型号断路器弹簧操动机构主要由储能电机、分合闸弹簧、分合闸挚子、分合闸手动旋钮、分合闸线圈等几部分组成。

（一）机构动作原理：（1）储能：储能电机通电后转动,通过皮带带动传动轴和大链轮转动使链条转动给合闸弹簧储能，储能到位后通过与主轴同步的偏心轮带动辅助开关的转换而终止电机转动，储能到位；（2）合闸：弹簧储能到位后，储能结束锁扣装置与合闸轴上的合闸凸轮紧扣保持储能状态，锁住机构动作，远方后台通过给合闸线圈动作信号（或手动进行合闸），顶开合闸挚子，合闸挚子动作带动储能结束锁扣装置逆时针转动，储能结束锁扣装置与合闸轴上的合闸凸轮脱扣，弹簧能量释放带动合闸凸轮顺时针转动，断路器合闸。

（3）分闸：合闸过程中，合闸凸轮带动合闸轴上的分闸拐臂顺时针转动，带动传动钢缆拉伸，给分闸弹簧储能（可进行一次分闸动作），当断路器合闸到位后，锁住机构动作，分闸弹簧能量由分闸挚子保持住，当远方后台通过给分闸线圈动作信号（或手动进行分闸），顶开分闸挚子，使分闸挚子与导臂上的滚轮脱扣，分闸拐臂带动合闸轴逆时针旋转，断路器分闸。

二、缺陷处理情况（一）缺陷表象变电站运行人员在操作该型号断路器合闸时未能正常合闸，后台保护装置发35kV断路器控制回路断线信号。

（二）缺陷检查及处理检修人员拆下机构外罩检查，未发现明显异常现象，无脱落、损坏部件，但闻到一股烧焦气味，观察到合闸线圈表面有黑斑点，初步判定是合闸线圈烧毁，用万用表测量合闸线圈两端电阻值无穷大，证实合闸线圈已烧毁。

现场更换合闸线圈，此时断路器后台保护装置控制回路断线信号消失，但进行电动合闸操作时发现机构仍不动作，检修人员分析认为断路器机构不动作可能是机构卡涩导致：检查机构内部各传动部件及滚轮，未发现明显积灰、锈蚀、破裂现象，由于是备用间隔，机构长期不动作，可能导致各传动部件及滚轮存在卡涩，在机构各传动部件及滚轮上喷润滑剂未发现卡涩；（2）可能机构在上一次合闸操作完由于合闸复位弹簧弹力不足，导致合闸挚子组件未能完全复归而引起机构卡死拒动，于是剪短合闸复位弹簧以增加弹力，但发现机构仍无法动作；（3）检修人员结合FP型断路器机构合闸原理进行分析：在正常合闸过程中，合闸挚子动作使储能结束锁扣装置与合闸凸轮脱扣，但经检查发现合闸挚子连杆L型弯头处与分闸挚子组件卡死，合闸挚子无法动作，从而导致断路器机构拒动。
