高压开关设备运行管理规范

三、10KV A及以下高低压变配电装置的调度操作编号的编制规定为了便于刀闸操作，避免误操作事故的发生，凡属变配电所的变压器、高压断路器、高压隔离开关、自动开关、母线等电器设备，均应进行调度编号。

其编号原则如下：（一）母线类1、单母线不分段为3#母线。

2、单母线分段为4#母线和5#母线;如为四段母线则续编为6#、7#母线。

3、旁路母线，10KV A及以下编为1#母线。

（二）断路器及自动开关类1、进线开关1)10kv,字头为2. 10KV A电源进线（或降压主变压器）开关为01、02、03……。

例201为10KV A的第一路电源进线开关。

2）6KV，字头为6. 6KV A电源进线（或降压主变压器）开关为01、02、03……。

例601为6KV A的第一路电源进线开关。

3）0.4KV，字头为4.进线变压器开关为01、02、03……。

例401为0.4KV第一路进线开关或1#变压器总开关。

2、出线开关1）10KV第一路出线开关为11、12、13……。

例211为10KV的4#母线上的开关。

10KV第二路出线开关为21、22、23……。

例221为10KV的5#母线上的开关。

2）6KV第一路出线开关为11、12、13……。

例611为6KV的4#母线上的开关，6KV第二路出线开关为21、22、23……。

例621为6KV的5#母线上的开关。

3）0.4KV第一路出线开关为11、12、13……。

例411为0.4KV的4#母线上的开关。

0.4KV第二路出线开关为21、22、23……。

例421为0.4KV的5#母线上的开关。

3、联络开关字头与各级电压的代号相同，后面两个数字为母线代号。

例：10KV的4#和5#母线之间的联络开关为245.6KV的4#和5#母线之间的联络开关为645.0.4KV的4#和5#母线之间的联络开关为4454、开关编号方位顺序面向电源，从左向右，沿母线顺序编号。

（三）隔离开关类1、线路侧和变压器侧位2，前面加母线编号或该回路开关编号（下同）。

高压开关设备质量监督管理办法（发输电输[1999]72）关于印发国家电力公司《高压开关设备管理规定》、《高压开关设备反事故技术措施》和《高压开关设备质量监督管理办法》三个文件的通知发输电输[1999]72号各电力集团公司、东北公司，各省(自治区、直辖市)电力公司，南方电联，华能集团，华能国际：《高压开关设备管理规定》、《高压开关设备反事故技术措施》和《高压开关设备质量监督理办法》经广泛征求意见、修订，现予发布，自2000年1月1日起实施。

随着电网规模不断扩大及社会对供电可靠性要求不断提高，高压开关设备的安全运行对电网安全和可靠供电的重要性越来越大。

各单位必须给予足够的重视，切实加强高压开关专业管理。

《高压开关设备管理规定》等三个文件是电力系统高压开关专业管理工作的基础，要求各单位结合本网实际，认真贯彻实施。

在实施中发现的问题请及时向国家电力公司发输电运营部反映，并抄送中国电力科学研究院高压开关研究所。

附件：1．高压开关设备管理规定2．高压开关设备反事故技术措施3．高压开关设备质量监督管理办法国家电力公司发输电运营部（印）一九九九年十月九日高压开关设备质量监督管理办法1总则高压开关设备对保证电力系统安全运行发挥着重要作用，为了加强电力系统入网运行高压开关设备的质量监督管理，确保系统、人员和设备的安全，特制定本办法，国家电力公司系统各有关设计、基建、安装和运行单位均应严格遵守。

2范围本办法适用于72．5kV及以上电压等级的高压开关设备，即断路器、隔离开关、负荷开关、接触器、熔断器、重合器、分段器、高压开关柜、组合电器以及箱式变电站、防误操作连锁装置和直流电源装置等。

3产品入网技术审查和试运行评价(鉴定)3.1审批权限3.1.1 凡12kV和40.5kV电压等级首次开发和72．5kV及以上电压等级的高压开关设备，由国家电力公司主管部门负责组织技术审查和试运行评价(鉴定)。

3.1.2 国家电力公司主管部门可视具体情况委托电力集团公司、国家电力公司分公司、省电力公司主持产品的技术审查或试运行评价(鉴定)，受委托的电力集团公司、国家电力公司分公司、省电力公司不得再向下属单位委托，审查评价(鉴定)的结果应报国家电力公司。

一、高压设备工作的基本要求1、运行人员应熟悉电气设备。

单独值班人员或运行值班负责人还应有实际工作经验。

2、高压设备符合下列条件者，可由单人值班或单人操作：3、室内高压设备的隔离室设有遮栏，遮栏的高度在1.7m以上，安装牢固并加锁者；1）室内高压断路器（开关）的操作机构用墙或金属板与该断路器（开关）隔离或装有远方操作机构者。

2）无论高压设备是否带电，工作人员不得单独移开或越过遮栏进行工作；若有必要移开遮栏时，必须有监护人在场，并符合表2-1的安全距离。

二、高压设备的巡视1、经本单位批准允许单独巡视高压设备的人员巡视高压设备时，不得进行其他工作，不得移开或越过遮栏。

2、雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，并不得*近避雷器和避雷针。

3、火灾、地震、台风、洪水等灾害发生时，如要对设备进行巡视时，应得到设备运行管理单位有关领导批准，巡视人员应与派出部门之间保持通讯联络。

4、--------------------------------------一、作业现场的基本条件1）高压设备工作的基本要求1、运行人员应熟悉电气设备。

单独值班人员或运行值班负责人还应有实际工作经验。

2、室内高压设备的隔离室设有遮栏，遮栏的高度在1.7m以上，安装牢固并加锁者；3、室内高压断路器（开关）的操作机构用墙或金属板与该断路器（开关）隔离或装有远方操作机构者。

4、无论高压设备是否带电，工作人员不得单独移开或越过遮栏进行工作；若有必要移开遮栏时，必须有监护人在场，并符合表2-1的安全距离。

5、运行中的高压设备其中性点接地系统的中性点应视作带电体。

2）高压设备的巡视1、经本单位批准允许单独巡视高压设备的人员巡视高压设备时，不得进行其他工作，不得移开或越过遮栏。

2、雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，并不得接近避雷器和避雷针。

3、火灾、地震、台风、洪水等灾害发生时，如要对设备进行巡视时，应得到设备运行管理单位有关领导批准，巡视人员应与派出部门之间保持通讯联络。

高压开关柜技术规范书1. 适用范围本规范书适用于额定电压12kV及以上的高压开关柜，包括配电开关柜、控制开关柜、计量开关柜和联合装置开关柜等。

2. 设计要求2.1 结构设计应符合相关标准和规范，满足机械强度、热稳定性和防护等要求。

2.2 开关柜内部布置应合理，便于维护和维修。

2.3 绝缘设计应符合电气要求，确保绝缘水平和耐电弧能力。

2.4 引入防护装置和报警装置，以确保开关柜的安全操作和运行。

2.5 开关柜的接地设计应符合电气规范，确保接地系统的可靠性。

3. 生产要求3.1 材料应符合国家标准，严格执行质量管理体系。

3.2 生产工艺应符合相关标准，确保开关柜的工艺质量和外观质量。

3.3 制造过程应有严格的检验和测试程序，确保开关柜的性能和功能。

3.4 生产厂家应提供完整的技术资料和使用说明书，以便用户正确、安全地使用设备。

4. 验收要求4.1 验收前应进行全面的检查和测试，确保开关柜的各项性能符合要求。

4.2 验收包括外观检查、绝缘测试、功能测试和安全标志的确认等。

4.3 认真填写验收记录，并及时交付用户，确保用户了解开关柜的性能和使用方法。

5. 运行维护5.1 用户应按照操作手册和维护手册的要求，正确操作和维护开关柜。

5.2 定期检查和维护开关柜，确保设备的安全运行。

5.3 发现开关柜存在故障或异常情况时，应及时处理并报修，确保设备的可靠性和稳定性。

本技术规范书起草遵循国家标准和相关规范，旨在提高高压开关柜的设计、生产和验收水平，确保设备的安全、可靠和稳定运行，维护用户和设备的安全和利益。

6. 安全管理6.1 开关柜的使用和维护人员应具备相关的操作资格和技术培训，确保他们能正确操作和维护设备。

6.2 在使用过程中，应加强对设备的安全管理，严格执行相关操作规程和安全操作规定，保障人员的人身安全和设备的完好。

6.3 加强设备的安全防护和警示标识，确保人员对设备的危险区域和危险操作有充分的认识和防范。

冠捷厦门厂项目10KV高压成套设备技术规范目录一、总则说明工作范围二、制品通则参考标准高压开关柜结构说明三、执行在厂试验与检查检票通知和试验所需的设备常规检查和试验工程报价范围服务验收与保固一、总则说明：本规范书适用于厦门冠捷有限公司一期新建工程，10KV高压成套开关设备的一般设计、制造、试验和配套要求。

工作范围1.2.1供货商提供的10KV高压成套开关设备须有福建省厦门市供电部门的入网许可。

1.2.2供货商应配合供电申请的相关配套作业，如：用电咨询、用电申请书、制图（转图）及配合供电部门的图审相关作业…等等。

1.2.3供货商投标时需提供设备外型图，包含设备排列及设备重量，以及建议基础台的尺寸和箱体固定必须埋设槽钢基座等之相关资料（未提供的供货商视为自愿放弃投标资格）。

1.2.4高压成套开关设备项目包括：1.2.4.110KV高压开关柜及必要的备品件、测量仪器和专用工具等。

1.2.4.2所有设备设计、制造、施工、试验应按GB标准进行。

1.2.4.3制造工厂内的会同测试。

1.2.4.4木箱包装含烟熏证明。

1.2.4.5运输（包海运及内地运输）、并卸货至指定的现场电气室。

1.2.4.6无条件配合提供业主申请免税批文所需一切文件。

1.2.4.7场定位鸠工及埋设槽钢基座等材料供应（配合供电部门之要求）。

1.2.4.8制造工厂人员配合送电测试。

1.2.4.9供电局配套措施。

1.2.4.10 所有文件内容以中文为主，英文为辅。

但完工图说及完工相关资料（ForAS-BUILT）需中英文对照。

1.2.4.11 本高压成套开关设备属责任制施作制，凡属供电的惯例、系统的完整性，相关法规要求、必备器具的设备及所提产品之细部设计，计算，分析，测试方法，材质选用上可能发生的，承包商应无偿补足之。

（含本高压成套开关设备技术规范说明致承包商误估，经供电单位或监理顾问确认不得不施作时，所增项编列的部份），此项请承包商应详加估价，日后不得以任何理由追加任何费用。

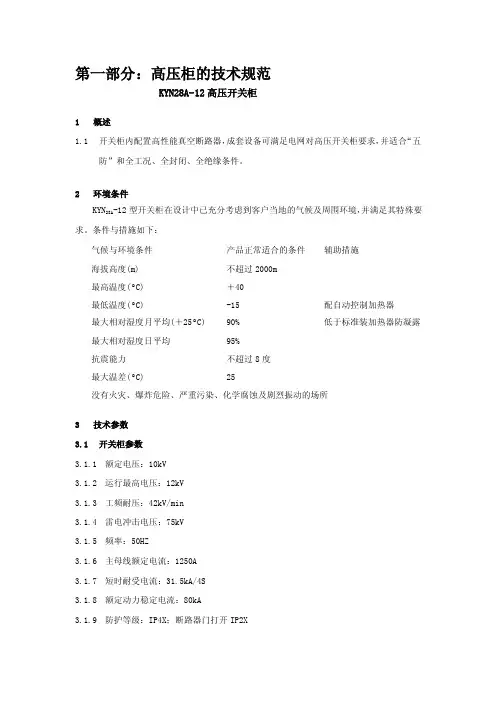

第一部分：高压柜的技术规范KYN28A-12高压开关柜1概述1.1开关柜内配置高性能真空断路器，成套设备可满足电网对高压开关柜要求，并适合“五防”和全工况、全封闭、全绝缘条件。

2环境条件-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境，并满足其特殊要KYN28A求。

条件与措施如下：气候与环境条件产品正常适合的条件辅助措施海拔高度(m) 不超过2000m最高温度(ºC) ＋40最低温度(ºC) -15 配自动控制加热器最大相对湿度月平均(＋25ºC) 90% 低于标准装加热器防凝露最大相对湿度日平均95%抗震能力不超过8度最大温差(ºC) 25没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所3技术参数3.1开关柜参数3.1.1额定电压：10kV3.1.2运行最高电压：12kV3.1.3工频耐压：42kV/min3.1.4雷电冲击电压：75kV3.1.5频率：50HZ3.1.6主母线额定电流：1250A3.1.7短时耐受电流：31.5kA/4S3.1.8额定动力稳定电流：80kA3.1.9防护等级：IP4X；断路器门打开IP2X3.2VS1-12真空断路器技术参数3.2.1额定电压：10kV3.2.2运行最高电压：12kV3.2.3频率：50HZ3.2.4额定电流：630A、1250A3.2.5额定短路开断电流：25、31.5kA3.2.6额定动力稳定电流：80kA3.2.7四秒热稳定电流（有效值）：31.5kA3.2.8合闸时间：≤67ms3.2.9分闸时间：≤45ms3.2.10燃弧时间：≤15ms3.2.11电寿命：额定电流下允许开断2万次，额定短路开断电流下允许开断50次3.2.12机械寿命：3万次3.2.13保证运行寿命：大于30年3.2.14真空度：10-7托，终至真空度过10-4托3.2.15操作机构形式：弹簧储能式3.2.16操作电源：储能电机DC220V；分、合闸控制：DC 220V3.2.17消耗功率：140W3.2.18分、合闸功率：250W3.2.19高压真空断路器采用宁波耐吉科技有限公司品牌3.3电流互感器3.3.1型号：LZZQB8-10A3.3.2型式：串接式或母线式、浇注绝缘3.3.3额定电压：10kV3.3.4准确等级：0.5（测量）≥10VA；5P20（保护）≥10VA3.3.5局部放电：< 10PC3.4电压互感器3.4.1型号：JDZ8-10A3.4.2型式：三相式、固体绝缘浇注3.4.3额定电压：10/√3,0.1/√3,0.1/33.4.4额定容量：0.5级50VA（测量）3.4.5局部放电：< 10PC3.5高压熔断器3.5.1型号：XRNP-103.5.2额定电压：10kV3.5.3熔芯额定电流：0.5A3.6接地开关3.6.1型号：JN15-103.6.2关合电流（峰值）：80kA3.7综合继电保护3.7.1按图纸制作，采用国电南思NS系列产品。

高压配电间安全管理规定高压配电间是指电压等级在10kV及以上的配电间。

为了保障工作人员的安全，高压配电间需要遵守以下安全管理规定：1. 配电间的出入口要设置明显的安全标识，并保持畅通，防止杂物堆积和妨碍疏散。

2. 配电间内严禁存放易燃、易爆、有毒等危险品，严禁吸烟和使用明火。

3. 配电间的地面要保持干燥，并铺设防滑垫，以防止员工跌倒。

4. 配电间的通风系统应正常运行，保证空气流通，及时排除有害气体和烟尘。

5. 配电间的设备、仪器和防护设施必须经常检修和维护，确保正常运行和完好无损。

6. 配电间内必须安装故障、漏电等安全保护装置，并定期检测和维护，确保其可靠性。

7. 配电间的工作人员必须经过岗前培训和持证上岗，了解相关安全规范和操作流程，并按规定佩戴防护用具。

8. 配电间内严禁私拉乱接电线，禁止违规操作电源开关、电缆等设备。

9. 配电间内应设有专门的急救箱和安全应急设备，以应对突发事故。

10. 每次配电工作完成后，应及时清理工作现场，并将设备和门窗关好。

以上是高压配电间安全管理的一些规定，具体管理要求根据当地法规和标准而定，应根据实际情况进行细化和完善。

为了保证工作人员的安全，高压配电间的管理应严格执行。

高压配电间安全管理规定（2）高压配电间是指供电系统中电压高于1000V的配电设施和设备集中的场所，因此对其安全管理显得尤为重要。

下面是高压配电间安全管理的相关规定，总结如下：一、一般原则：1. 安全第一：高压配电间的安全工作必须把安全放在首位，以确保人员和设备的安全。

2. 法规依据：高压配电间的安全管理工作必须按照国家相关法规和标准进行，严格遵守电力设备的安装、运行和维护等规定。

3. 依法管理：高压配电间的安全管理应当依法进行，并定期进行安全检查和评估，及时发现和消除安全隐患。

4. 综合治理：高压配电间的安全管理工作应当综合运用技术、管理和法律手段，有效控制和预防安全事故的发生。

5. 责任明确：高压配电间的安全管理必须明确责任，各级责任主体应落实相应的职责，加强管理和监督。

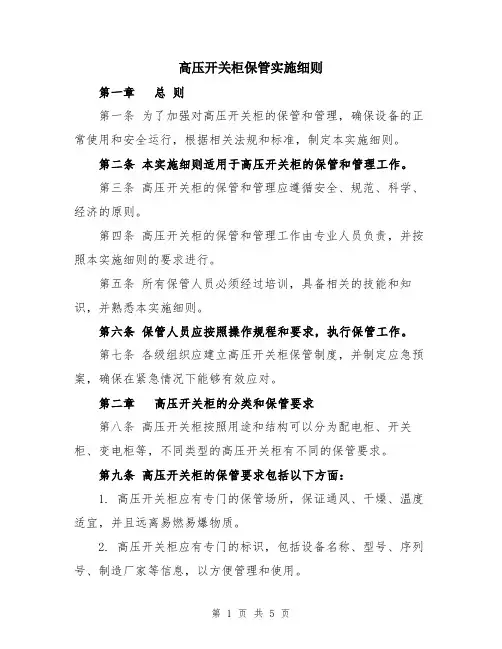

高压开关柜保管实施细则第一章总则第一条为了加强对高压开关柜的保管和管理，确保设备的正常使用和安全运行，根据相关法规和标准，制定本实施细则。

第二条本实施细则适用于高压开关柜的保管和管理工作。

第三条高压开关柜的保管和管理应遵循安全、规范、科学、经济的原则。

第四条高压开关柜的保管和管理工作由专业人员负责，并按照本实施细则的要求进行。

第五条所有保管人员必须经过培训，具备相关的技能和知识，并熟悉本实施细则。

第六条保管人员应按照操作规程和要求，执行保管工作。

第七条各级组织应建立高压开关柜保管制度，并制定应急预案，确保在紧急情况下能够有效应对。

第二章高压开关柜的分类和保管要求第八条高压开关柜按照用途和结构可以分为配电柜、开关柜、变电柜等，不同类型的高压开关柜有不同的保管要求。

第九条高压开关柜的保管要求包括以下方面：1. 高压开关柜应有专门的保管场所，保证通风、干燥、温度适宜，并且远离易燃易爆物质。

2. 高压开关柜应有专门的标识，包括设备名称、型号、序列号、制造厂家等信息，以方便管理和使用。

3. 高压开关柜应定期进行巡检和维护，确保设备的正常运行和安全使用。

4. 高压开关柜应有专门的操作规程，保管人员必须按照规程进行操作，防止误操作导致事故。

5. 高压开关柜应设有相应的防护装置，如过电流保护器、短路保护器等，以确保人员和设备的安全。

6. 高压开关柜的操作人员必须具备相关的技能和知识，并经过专门的培训，掌握正确的操作方法。

7. 高压开关柜的配电系统应设有过载保护装置，避免因过载而损坏设备。

8. 高压开关柜的进出线口应设有防护装置，防止外部因素对设备造成损坏。

9. 高压开关柜应按照规定定期进行维护和保养，保证设备的性能和寿命。

第十条高压开关柜的保管记录应包括以下内容：1. 设备的入库和出库记录，包括时间、数量、责任人等信息。

2. 设备的巡检和维修记录，包括时间、内容、责任人等信息。

3. 设备的故障和事故记录，包括时间、原因、损失等信息。

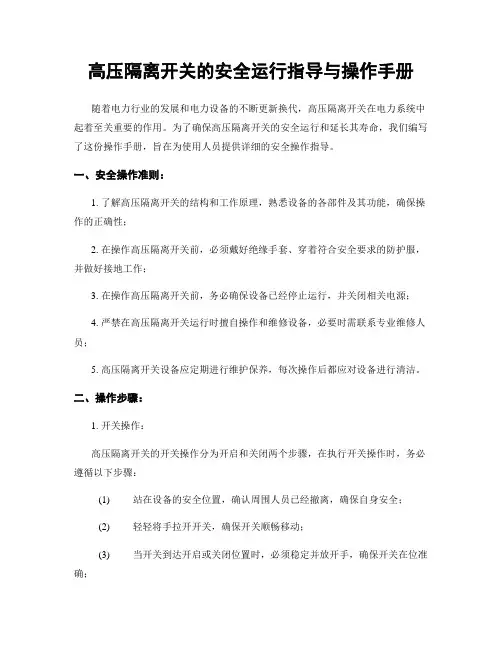

高压隔离开关的安全运行指导与操作手册随着电力行业的发展和电力设备的不断更新换代，高压隔离开关在电力系统中起着至关重要的作用。

为了确保高压隔离开关的安全运行和延长其寿命，我们编写了这份操作手册，旨在为使用人员提供详细的安全操作指导。

一、安全操作准则：1. 了解高压隔离开关的结构和工作原理，熟悉设备的各部件及其功能，确保操作的正确性；2. 在操作高压隔离开关前，必须戴好绝缘手套、穿着符合安全要求的防护服，并做好接地工作；3. 在操作高压隔离开关前，务必确保设备已经停止运行，并关闭相关电源；4. 严禁在高压隔离开关运行时擅自操作和维修设备，必要时需联系专业维修人员；5. 高压隔离开关设备应定期进行维护保养，每次操作后都应对设备进行清洁。

二、操作步骤：1. 开关操作：高压隔离开关的开关操作分为开启和关闭两个步骤，在执行开关操作时，务必遵循以下步骤：(1) 站在设备的安全位置，确认周围人员已经撤离，确保自身安全；(2) 轻轻将手拉开开关，确保开关顺畅移动；(3) 当开关到达开启或关闭位置时，必须稳定并放开手，确保开关在位准确；(4) 操作完成后，检查开关的位置是否正确。

2. 隔离操作：高压隔离开关的隔离操作是确保设备安全维护和维修的重要步骤，在执行隔离操作时，务必遵循以下步骤：(1) 确认设备停止运行，并关闭相关电源；(2) 将高压隔离开关切换到隔离位置；(3) 用绝缘物料对被隔离的部件进行防护，防止误操作；(4) 操作完成后，检查隔离开关位置是否正确。

3. 维护保养：高压隔离开关的维护保养对设备的正常运行和延长寿命至关重要，建议按以下要求进行维护保养：(1) 定期检查高压隔离开关的机械连接部件，确保螺栓紧固可靠；(2) 清洁开关外壳，删除附着物；(3) 检查轨道和导向架等部件是否磨损，如有磨损应及时更换；(4) 定期检查触头和接触线圈等电气部件的状态，并进行必要的清洁和维修；(5) 定期进行绝缘测试，确保设备的绝缘性能符合要求。

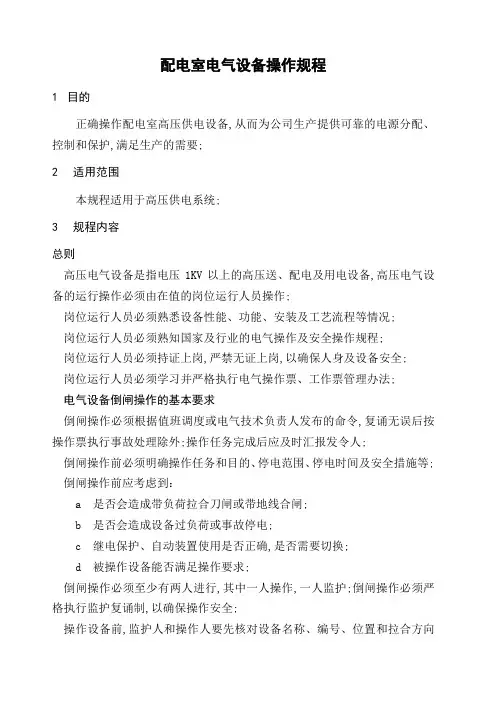

配电室电气设备操作规程1目的正确操作配电室高压供电设备,从而为公司生产提供可靠的电源分配、控制和保护,满足生产的需要;2适用范围本规程适用于高压供电系统;3规程内容总则高压电气设备是指电压1KV以上的高压送、配电及用电设备,高压电气设备的运行操作必须由在值的岗位运行人员操作;岗位运行人员必须熟悉设备性能、功能、安装及工艺流程等情况;岗位运行人员必须熟知国家及行业的电气操作及安全操作规程;岗位运行人员必须持证上岗,严禁无证上岗,以确保人身及设备安全;岗位运行人员必须学习并严格执行电气操作票、工作票管理办法;电气设备倒闸操作的基本要求倒闸操作必须根据值班调度或电气技术负责人发布的命令,复诵无误后按操作票执行事故处理除外;操作任务完成后应及时汇报发令人;倒闸操作前必须明确操作任务和目的、停电范围、停电时间及安全措施等;倒闸操作前应考虑到：a 是否会造成带负荷拉合刀闸或带地线合闸;b 是否会造成设备过负荷或事故停电;c 继电保护、自动装置使用是否正确,是否需要切换;d 被操作设备能否满足操作要求;倒闸操作必须至少有两人进行,其中一人操作,一人监护;倒闸操作必须严格执行监护复诵制,以确保操作安全;操作设备前,监护人和操作人要先核对设备名称、编号、位置和拉合方向与操作票所列顺序、内容是否相符,确认符合后方可执行;操作必须按操作票的顺序依次进行,不得跳项、漏项,不得擅自更改操作票,在特殊情况下需要跳项操作或不需要的操作项目,必须有发令人的批准,确认无误操作的可能,方可进行操作;不需要的操作的项目,要在操作票备注栏注明原因,在操作中严禁穿插口头命令的操作项目;在操作中,若发生事故,应停止操作,先处理事故;待事故处理完毕或告一段落后,经值班调度或电气技术人员许可,方可继续操作;在操作过程中,如对某一操作项目发生疑问,应立即停止操作,向发令人报告,弄清后再继续操作;切不可擅改操作票;在发生人身触电事故时,为了抢救触电人,可以不经许可,即行断开有关设备的电源,但事后必须立即报告上级及有关部门;倒闸操作的步骤：a 接受命令：由值班负责人接受值班调度或电气技术负责人的命令,经复诵无误后,把命令记录在操作命令记录本上;b 对图填票：操作人根据操作命令核对模拟图板填写操作票;c 审核批准：操作票应经监护人和发令人分别审核并确认无误后签名批准,将操作票交还操作人;d 模拟操作：正式操作前由监护人按操作票的项目顺序唱票,由操作人翻正模拟图板,核对其操作票的正确性;e 唱票复诵及逐项勾票：操作人和监护人携带操作票和安全工具进入操作现场,监护人在操作设备前持票高声唱票,操作人核对复诵并接到监护人“执行”的口令后,方可操作;监护人在操作开始时,应记录操作时间,每项操作完后,即在操作票该项前做“√”记号;f 检查设备：每一操作步骤完成后,操作人在监护人的监护下,检查操作结果,包括开关设备的位置,仪表指示,及各种信号指示灯是否正常；设备投入运行后,应检查电压、电流、声音、信号显示、油面等是否正常;g 汇报完成：操作票上的全部项目依次操作完毕后,应记下完毕时间,并向发令人报告执行完毕,在操作票上盖上“已执行”印章;倒闸操作票的填写编号倒闸操作票应按顺序编号,应填写××××年号-××月-××序号;操作开始时间和结束时间操作开始时间指操作人员开始实施操作时间;操作结束时间指全部操作完毕并复查无误后的时间;操作任务操作任务应填写电压等级、设备双重名称;每份操作票只能填写一个操作任务;一个操作任务用多张操作票时,在首张及以后各张的备注栏内右下角填写：接下页；在第二张及以后操作任务栏左上角填写：承上页;操作任务可分为：运行、热备用、冷备用、检修状态之间的互相转换,或者通过操作达到某种状态,如：a x x x kV x x x 线 x x x开关由运行转为冷备用；b x x x kV x x x 线 x x x开关由运行转为热备用；c x x x kV x x x 线 x x x开关、线路由运行转为冷备用；d x x x kV x x x 线 x x x开关由运行转为冷备用；e x x x kV x x x 线 x x x开关由运行转为检修；f x x x kV x x x 线 x x x开关、线路由运行转为检修；g x x x kVI母线带全部负荷,x x x kVII母线由运行转为热备用；h x x x kV x x x 线 x x x开关由运行转为检修；其它各种操作,根据上述原则,按实际操作内容填写;必须写明设备名称范围、操作性质、操作目的;如：a x x PT停电送电；b x x PT停电检修；c x x 所用变停电送电；d x x 所用变停电检修;操作项目应拉合的断路器以下简称开关、隔离开关以下简称刀闸、接地刀闸、熔断器保险和防误闭锁等;检查开关和刀闸的位置：a 开关和刀闸操作后,应检查其确在操作后状态；b 进行倒负荷或解、并列操作前、后,要检查相关电源运行及负荷分配情况；c 进行停、送电操作时,在拉合隔离开关刀闸手车式开关拉出、推入前,检查断路器开关确在分闸位置；装、拆接地线均应注明接地线的确切地点和编号;拆除接地线拉开接地刀闸后,检查接地线接地刀闸确已拆除拉开;在合闸送电前,应检查在送电范围内接地线接地刀闸是否确已拆除拉开和确无送电障碍物;安装或拆除拉、合控制回路或电压互感器二次保险小开关：a 开关检修时,在拉开开关后取下合闸保险,拉开刀闸后取下拉开该开关的控制回路、信号回路保险小开关,切断电动刀闸的操作电源；b 在合上刀闸前,装上合上该回路开关的控制回路、合闸信号回路保险小开关,合送上电动刀闸的操作电源,在合上开关前,装上开关合闸保险；c 线路开关及刀闸拉开后,装设线路侧接地线接地刀闸前取下该线路侧电压互感器二次保险或拉开二次快分开关GIS和有闭锁装置的除外；d 线路开关合闸前,装上该线路侧电压互感器的二次保险或合上二次快分开关；e 所用变压器、电压互感器一次侧装设接地线前,应取下二次保险或拉开二次快分开关；f 母线停电后,应停用该母线电压互感器有产生谐振现象以及自动切换装置不满足者除外；g 母线送电前,先投入该母线电压互感器；h 设备停电后,小车开关拉到试验位置；切换保护回路,投入或解除自动装置：a 在开关合闸前,检查保护正确,按照调度指令及运行规程将送电设备的保护投入；b 投入或解除自动装置；c 切换保护回路端子或投入、停用保护装置；d 运行中的微机型保护,在停用保护电源前,应首先停用跳闸压板；e 母差保护投运前,应先确定不平衡电流不超过规定值；闭锁式高频保护投入前应试高频通道正常；f 计量回路有工作或新上设备,应在操作前检查仪表和回路正常;检查负荷分配：在解、并列操作前后,应检查负荷分配;装设接地线合上接地刀闸前,应对停电设备进行验电：a 验电时,应使用相应电压等级而且合格的接触式验电器,在装设接地线或合接地刀闸处对各相分别验电；b 验电前,应先在有电设备上试验,确证验电器良好；c 不具备在有电设备上试验且无法使用高压发生器试验的应满足下列条件：1 验电器自检良好；2 验电器在有电设备上试验良好不超过两个月;对无法进行直接验电的设备,可以进行间接验电;即检查刀闸、开关的机械指示位置、电气指示、仪表及带电显示装置的变化刀闸、开关且至少应有两个及以上指示同时发生对应变化；若进行遥控操作,则必须同时检查刀闸、开关的状态指示、遥测、遥信信号及带电显示装置的指示进行间接验电;对于不具备验电条件的GIS、小车开关应确认开关刀闸确在分闸位置,操作后的位置检查应以设备实际位置为准,无法看到实际位置时,可通过设备机械位置指示、电气指示、仪表及各种遥测、遥信信号的变化,且至少应有两个及以上指示已同时发生对应变化,才能确认该设备已操作到位;具有带电指示器的应检查确无指示;对于没有明显断开点的配电线路,拉开开关后,检查开关确在分闸位置,方可在工作地段两端验电、装设接地线;不具备冷备用状态的开关,当线路有停电工作时,应将开关转为检修状态;操作票按刀闸操作顺序依次填写完毕后,在最后一项操作的下一空格至最后空格中间位置记上终止符号“”;填写操作票常用术语a 操作一、二次开关、刀闸用“拉开”、“合上”;开关小车用“拉至”、“推至”、“摇至”;b 检查开关、刀闸原始状态位置,用“xx开关刀闸确在拉开合好位置,”检查开关、刀闸操作后位置用“确已拉开合好”,开关小车用“确已拉至xx位置”,“确已摇至xx位置”;c 验电用“确无电压;”d 装拆接地线用“装设”、“拆除”;e 检查负荷分配用“指示正确”;f 装上、取下一、二次保险及开关小车二次插头用“装上”、“取下”;g 启、停保护装置用“投入”、“取下”;h 二次切换开关用“切至”;i 设备术语：断路器或开关或负荷开关、隔离开关或刀闸、电压互感器或PT、电流互感器或CT、电容式电压互感器或CVT、熔断器或保险、二次快分开关;操作票的填写设备术语必须与现场实际相符;填写操作票的注意事项填写操作票应使用设备双重名称,即设备名称和编号;操作票应用黑色或蓝色的钢笔或圆珠笔逐项填写,字迹要工整、清楚;严禁并项如验电和装设接地线不得合在一起填写,不得添项、倒项、漏项、任意涂改;填写操作票要求操作术语规范,字迹清楚,不得任意涂改;如有个别错漏字需要修改时,应在错字上划两道横线,漏字可在填补处上、下方作“∧”或“∨”记号,然后在相应位置补上正确或遗漏的字,字迹应清楚,并在错、漏处盖上值班负责人扁形红色印章,以示负责;错、漏字修改每项不应超过一个字连续数码按一个字计,每页不得超过三个字,否则另填新票;操作票保存一年;操作票中下列三项内容不得涂改：a 设备名称、编号、压板、插头；b 有关参数和终止号；c 操作“动词”如“拉开”、“合上”等;d 操作顺序号和操作打“√”记号等下列各项工作可以不用工作票下列各项工作可以不用工作票,操作在完成后应做好记录：a 事故应急处理；b 拉合断路器开关的单一操作；c 投入、停用单一压板;倒闸操作的顺序及注意事项倒闸操作顺序应根据电气结线原理和设备的相互关系,排列位置,并遵守下列原则：a 停电操作时,先拉开关,后拉刀闸；先拉负荷侧,后拉电源侧;送电时,应拉开相应接地刀闸或拆除临时接地线,其他顺序与停电相反;严禁带负荷拉、合刀闸;b 两侧均为电源的解列操作,操作刀闸时应先拉线路侧刀闸,后拉母线侧刀闸,并列操作时相反;c 母线分段结线系统中的PT在倒闸操作时,应注意不得经PT二次对母线充电或经PT二次将两母线并列;d 对母线充电时,一般带PT监视电压情况;e 刀闸拉合必须迅速果断,分、合行程终了时不得有大的冲击力;f 开关机构和继电保护有人工作时,应将其合闸电源,控制电源断开；线路开关停电操作前应停其重合闸装置;g 远方操作开关时,应检查指示灯,表计指示正确,然后进行操作;h 凡处于备用及运行状态的开关,均应投入其控制与保护装置;i 倒闸操作前必须明确操作项目,停电范围,操作时间及安全措施,并准备好绝缘手套、绝缘靴、验电笔、临时接地线、指示牌、临时遮栏等;j 检修设备在送电前必须终结有关工作票,拆除一切与检修有关的临时遮栏、接地线和标示牌,恢复常设遮栏,对设备各连接回路进行全面检查;k 设备送电前必须投入有关保护,无保护或不能电动跳闸的开关不准送电;断路器手车操作规程高压开关设备是由柜体和手车两部分组成,根据手车用途的不同手车分为断路器手车、电压互感器手车、计量手车、隔离手车,同规格的手车可百分之百自由互换,各种手车均采用丝杠、丝母摇动推进、退出,当需要移开柜体时,用一辆专用转运车就可以方便取出;手车在柜体内有试验位置和工作位置,每一位置都分别有定位装置,以保证联锁可靠,必须按联锁防误操作程序进行操作;无接地开关的断路器手车的操作：将断路器手车装入柜体：断路器手车准备由柜外推入柜内前,应认真检查断路器是否完好,有无漏装部件,有无工具等杂物放在机构箱或开关内,确认无问题后,将手车装在转运车上并锁定好;将转运车推到柜前,把手车升到合适位置,将转运车前部定位锁板插入柜体中隔板插口,并将转运车与柜体锁定,然后,打开断路器手车的锁定钩,将手车平稳推入柜体,同时锁定;当确认手车与柜体锁定好之后,解除转运车与柜体的锁定,将转运车推开;手车在柜内操作：手车在从转运车装入柜体后,即处于柜内断开位置,若想将手车投入运行,首先使手车处于试验位置,将辅助回路插头插好,若通电则仪表室面板上储能指示灯和分闸指示灯亮,此时可在主回路未接通的情况下,对手车进行电气操作试验,若想继续进行操作,首先必须把所有柜门关好,用钥匙插入门锁孔,把门锁好,并确认断路器处于分闸状态;此时可将手车操作摇把插入中面板上操作孔内,顺时针转动摇把,直到摇把明显受阻并听到清脆的辅助开关切换声,同时仪表室面板上储能指示灯和分闸指示灯亮手车在从试验位置向工作位置移动过程中分闸指示灯不亮,然后取下摇把,此时主回路接通,断路器处于工作位置,可通过控制回路对其进行合、分闸;若准备将手车从工作位置退出,首先应确认断路器处于分闸状态,插入手车操作摇把,逆时针转动摇把,直到摇把受阻并听到清脆的辅助开关切换声,手车便回到试验位置,此时,主回路已经完全断开;注意：当以上操作受阻时,应首先检查是否有误操作的可能,而不应强行操作,以免造成设备损坏,甚至引起事故;手车从柜中取出操作：若准备从柜中取出手车,首先应确认手车已处于试验位置,然后解除辅助回路插头,并将插头扣锁在手车架上,将转运车推至柜前与把手车装入柜内时相同,然后将手车解锁并向外拉出;当手车完全进入转运车并确认与转运车已锁定后,解除转运车与柜体的锁定,把转运车向后拉出适当距离后,轻轻放下停稳;断路器在柜内的分、合闸状态确认：断路器的分、合闸状态可由断路器的手车面板上分合闸指示牌及仪表室面板上分合闸指示灯两方判定;手车面板上绿色指示牌判定断路器处于分闸状态,此时如果辅助回路插头接通电,则仪表面板上分闸指示灯亮,手车面板上红色指示牌判定断路器处于合闸状态,此时如果辅助回路插头接通电,则仪表面板上合闸指示灯亮;机械联锁作用：.1 断路器手车只有在工作位置或试验位置,断路器才能合闸,而且断路器只有在分闸状态,手车才能移动,断路器在合闸状态下,手车无法移动,防止断路器处于合闸状态进入负荷区;.2 手车式断路器在未到试验位置或工作位置时,断路器不能进行合闸操作.3 断路器手车只有在试验位置时,才能插上和解除二次插头,断路器手车处于工作位置时,二次插头被锁定,不能被解除;断路器手车在二次插头未接通之前,仅能进行手动分闸,无法使其合闸;有接地开关的断路器手车的操作将断路器手车推入柜内和从柜内取出手车的程序,与无接地开关的断路器柜的操作程序完全相同;手车在柜内操作：当准备将手车推入工作位置时,应确认接地开关处于分闸状态,否则下一步操作无法完成;当合接地开关时,应先将断路器手车摇出到试验位置,确认无电后进行操作;合、分接地开关操作：若要合接地开关,首先应确定手车已退到试验位置,并取下推进摇把,然后按下接地开关操作孔处联锁弯板,插入接地开关操作手柄,顺时针转动90度,接地开关处于合闸状态;若要逆时针转动90度,便将接地开关分闸;机械联锁作用.1 当断路器手车处于试验位置时,按下接地开关操作孔处联锁弯板后,接地开关才能进行合闸操作;.2 当接地开关处在分闸位置,且接地开关操作孔处联锁弯板复原弹起后,断路器手车才能从试验位置移至工作位置;二次插头与手车的位置联锁：开关柜上的二次线与断路器手车的二次线的联接是通过二次插头实现的;二次插头的动触头通过一个尼龙波纹伸缩管与断路器手车相联,二次静触头座装设在开关柜手车室的右上方;断路器手车只有在试验/断开位置时,才能插上和解除二次插头,断路器手车处于工作位置时由于机械联锁作用,二次插头被锁定,不能被解除;开关柜防止误操作的联锁功能：开关柜内装有安全可靠的联锁装置,完全满足的“五防”要求：仪表室上装有合分闸指示灯和KK型转换开关,以防止误合、误分断路器;断路器手车在试验或工作位置时,断路器才能进行合分操作,而且在断路器合闸后,手车无法移动,防止带负荷误推拉断路器;仅当接地开关处在分闸位置时,断路器手车才能从试验/断开位置移到工作位置;仅当断路器手车处于试验/断开位置时,接地开关才能进行合闸操作;这样实现了防止带电误合接地开关及防止接地开关处在闭合位置时合合断路器;断路器手车在工作位置时,二次线插头被锁定不能拔除;电源进线柜安装了电气联锁;接地开关处于分闸位置,下门及后门都无法打开,防止误入带电间隔;开关柜的联锁功能是以机械联锁为主,辅之以电气联锁实现其功能的,功能上能实现开关柜的“五防”闭锁要求;但是操作人员不应因此而忽视操作规程的要求,只有规程制度与技术手段相结合才能有效发挥联锁装置的保障作用,防止误操作事故的发生;开关柜的联锁功能的投入与解除,大部分是在正常操作过程中同时实现的,不需要增加额外的操作步骤;如发现操作受阻应首先检查是否有误操作的可能,而不能强行操作以到损坏设备,甚至导致误操作事故的发生;有些联锁因特殊需要允许紧急解锁,如柜体下面板和接地开关的联锁,紧急解锁的使用必须慎重,不宜经常使用,使用时也要采取必要的防护措施,一经处理完毕,应立即恢复联锁原状;断路器手车的检修及维护开关柜的检修除按有关规程要求进行外,同时应特别注意以下几点：断路器手车在检修时,先将弹簧操作机构的储能卸掉,使其处于未储能状态,同时将断路器断开,使其处于分闸状态,以免弹簧操作机构伤人;检查手车推进机构及其联锁的情况,使其满足联锁的有关要求;按真空断路器的安装使用说明书的要求,检查断路器的情况,并进行必要的调整;检查主回路的触头情况,擦除动静触头上陈旧油脂,察看触头有无损伤,弹簧力有无明显变化,有无因温度过高引起镀层异常氧化现象,如有以上情况,应及时处理;检查辅助回路触头有无异常情况,并进行必要的修整;检查接地回路各部分的情况,如接地触头,主接地线及过门接地线等,保证其导电连续性;检查合闸线圈、分闸线圈和闭锁电磁铁是否动作正常,各辅助触点闭合是否完好;检查各部分的紧固件,如有松动,应及时紧固;事故停电应急处理措施见下页注：根据机动处通知,201配电室在倒负荷操作时,考虑到两进线电压差较大,切勿首先进行母联操作;正确的操作顺序为开启同类设备在另一段母线上的备用设备,没有备用设备的根据生产需要暂时停用,准备完成后将所停母线进线柜断开,然后进行母联操作,完成后将无备用设备的高压开关柜由冷备转为运行状态,观察电流运行情况,作好记录,操作完成;高压设备运行及巡检变压器的运行维护1 运行人员应在每次定期检查时记录变压器的电压电流和顶层油温,以及曾达到的最高油温等;2 正常情况下,变压器的正常巡视周期为每周至少一次;3 在下列情况下应对变压器进行特殊巡视检查,增加巡视检查次数：a 新设备或经过检修、改造的变压器在投运72h内；b 有严重缺陷时；c 气象突变如大风、大雾、大雪、冰雹、寒潮等时；d 雷雨季节特别是雷雨后；e 高温季节、高峰负载期间；f 变压器急救负载运行时;4 变压器日常巡视检查一般包括以下内容：a 变压器的油温和温度计应正常,储油柜的油位应与温度相对应,各部位无渗油、漏油；b 套管油位应正常,套管外部无破损裂纹、无严重油污、无放电痕迹及其它异常现象；c 变压器音响正常；d 各冷却器手感温度应相近,风扇运转正常；e 吸湿器完好,吸附剂干燥；f 引线接头、电缆、母线应无发热迹象；g 压力释放器或安全气道及防爆膜应完好无损；h 有载分接开关的分接位置及电源指示应正常；i 气体继电器内应无气体；j 各控制箱和二次端子箱应关严,无受潮；k 干式变压器的外部表面应无积污；l 变压器室的门、窗、照明应完好,房屋不漏水,温度正常;高压开关断路器a 开关的分、合闸指示正确,“远方/就地”选择开关应置于“远方”位置;b 开关引线接头无发热、发黑、变红变色现象;c 支持瓷瓶、套管清洁完好,无污垢,无裂纹、破损,无放电声和电晕现象;d 真空开关灭弧室无异常;e 接地完好;f 操作机构:机构厢门平整、开启灵活、关闭紧密;g 弹簧操作机构:开关处于运行状态,储能回路应投入,合闸弹簧应储能;h 储能电机、分合闸线圈无冒烟异味i 加热器良好1 新设备投运的巡视检查,周期应相对缩短,投运72小时转入正常巡视.2 气象突变、雷雨季节的雷电后,高温季节及高峰负荷期间互感器1 套管瓷瓶清洁,无裂纹及放电现象；2 油色油位正常,无渗漏油现象；3 干式互感器清洁无异味,填充物不溢出；4 引线接头无发热,声音正常；5 外壳接地良好:6 户外端子箱关闭良好,无渗水等;1 新投运的互感器,在投运的8小时内巡视次数应每小时一次:。

供配电设备设施管理制度1.0目的为规范供配电设备设施运行管理工作,确保供配电设备设施良好运行，使景区内和公司有安全可靠的用电，特制定本制度。

2.0适用范围适用于景区内和公司供配电设备设施的运行、维护管理工作。

3.0管理职责3.1工程设备部3.1.1负责景区内和公司供配电设备设施运行综合管理3.1.2负责景区内和公司供配电设备设施运行的监督、检查3.1.3负责监督供配电设备设施运行管理工作的实施情况3.1.4对供配电设备设施出现的问题及时采取整改措施3.2其他部门和单位3.2.1部门负责人负责本部门日常用电工作的监督、检查3.2.2用电过程中出现问题，各部门负责人应及时报修4.0工作规范4.1供配电设备设施的综合管理4.1.1供配电室全部机电设备，由供配电室值班人员负责管理，停送电由值班电工操作，无关人员禁止进入配电室。

4.1.2管理人员应保持供配电室内良好的照明和通风以及保持室内清洁。

4.1.3供配电室的应急照明、灭火器材应保持完好，且管理人员能熟练使用灭火器材。

4.1.4供配室内禁止乱拉乱接线路，供电线路严禁超载供电，如确需要，报公司领导书面同意方可进行。

4.1.5规范供配电系统的图纸管理，做好技术数据及资料的保存。

4.2供配电设备设施运行的监督、检查4.2.1供配电室值班电工应按规定的频次进行检查、巡视。

4.2.2巡视内容1)变压器油位、油色是否正常，密封处是否漏油，变压器运行是否超温2)有无导常响声或气味3)各种仪表指示是否正常，指示灯是否正常4)单相、三相电压是否在额定值的允许范围以内，是否超载运行5)各种接头是否有过热或烧伤痕迹6)接地线有无锈蚀或松动供配电设备设施管理制度（2）是为了确保供配电设备设施的正常运行和安全，制定的管理规定。

该制度包括设备设施的监管、维护、检修等方面的规定，旨在提高供配电设备设施的管理水平，确保电力系统的安全稳定运行。

供配电设备设施管理制度通常包括以下内容：1. 设备设施管理的目标和原则：明确供配电设备设施管理的目标和原则，确保管理工作的科学化、规范化和可操作性。

主要高压电气设备安全操作要求高压电气设备是指额定电压大于1000V的设备，包括变电站、开关设备、断路器、隔离开关、继电器等。

在操作过程中，必须严格遵守安全操作要求，以保障操作人员的安全。

以下是主要的高压电气设备安全操作要求：1. 熟悉设备操作人员应对所使用的高压电气设备进行充分的了解和熟悉，包括设备的结构、工作原理、操作方法等。

同时，要掌握设备的技术资料和使用说明书，了解各项技术指标、参数和操作限制。

2. 正确佩戴个人防护用品在操作高压电气设备时，必须正确佩戴个人防护用品，包括绝缘手套、绝缘靴、绝缘工具、带有绝缘材料的工作衣等。

这些防护用品能有效防止电击、感电等安全事故的发生。

3. 遵守操作规程在操作高压电气设备时，必须遵守相关的操作规程，包括操作顺序、操作程序、操作方法等。

操作人员应按照规程的要求进行操作，不能随意更改或省略任何步骤。

4. 割离电源在进行维修、检修或更换零部件时，必须首先割离电源，确保设备处于停电状态。

在割离电源之前，必须提前通知相关人员，并采取相应的安全措施，防止误操作或意外事故的发生。

5. 预防触电操作人员在接触高压电气设备时，必须保持干燥和无静电的状态，以防止静电的产生和电流的流失。

同时，应避免触摸带电部件，使用绝缘工具进行操作，并保持良好的工作姿势和操作手法。

6. 故障排除在操作高压电气设备时，如果遇到故障或异常情况，操作人员应立即停止操作，并按照规程进行故障排除。

在排除故障过程中，要注意使用合适的工具和仪器，避免对设备造成二次损坏。

7. 维护保养定期对高压电气设备进行维护保养是确保设备安全运行的重要措施。

维护保养工作包括设备的清洁、检查、调试、润滑等，操作人员应按照规程进行维护保养，并及时记录维护保养情况。

8. 严禁私自改动设备操作人员严禁私自改动或调整高压电气设备的参数和设置，除非有相关的授权和指导。

私自改动设备可能导致设备性能下降、安全隐患增加，甚至引发设备故障和事故。

⾼压设备⼯作的基本要求⾼压设备⼯作的基本要求⼀、⼀般安全要求1.运⾏⼈员应熟悉电⽓设备。

单独值班⼈员或运⾏值班负责⼈还应有实际⼯作经验2.⾼压设备符合下列条件者，可有单⼈值班或单⼈操作（1）室内⾼压设备的隔离室设有遮拦，遮拦的⾼度在1.7M以上，安装牢固并加锁者（2）室内⾼压断路器（开关）的操动机构（操作机构）⽤墙或⾦属板与该断路器（开关）隔离或装有远⽅操动机构（操作机构）者3.换流站不允许单⼈值班或单⼈操作4.⽆论⾼压设备是否带电，⼯作⼈员不得单独移开或越过遮拦进⾏⼯作;若有必要移开遮拦时，应有监护⼈在场，并符合表2-1的安全距离表2-1 设备不停电时的安全距离5.10、20、35kv户外（内）配电装置的裸露部分在跨越⼈⾏过道或作业区时，若导电部分对地⾼度分别⼩于2.7（2.5）、2.8（2.5）、2.9（2.6）m，该裸露部分两侧和底部应装设护⽹6.户外10kv及以上⾼压配电装置场所的⾏车通道上，应根据表2-2设置⾏车安全限⾼标志。

8.待⽤间隔（母线连接排、引线已接上母线的备⽤间隔）应有名称、编号，并列⼊调度管辖范围。

其隔离开关（⼑闸）操作⼿柄、⽹门应加锁9.在⼿车开关拉出后，应观察隔离挡板是否可靠封闭。

封闭式组合电器引出电缆备⽤孔或母线的终端备⽤孔应⽤专⽤器具封闭10.运⾏中的⾼压设备其中性点接地系统的中性点应视作电电体，在运⾏中若必须进⾏中性点接地点断开的⼯作时，应先建⽴有效地旁路接地才可进⾏断开⼯作11.换流站内，运⾏中⾼压直流系统直流场中性区域设备、站内临时接地极、接地极线路及接地极均应视为带电体。

12.换流站阀厅未转检修前，⼈员禁⽌进⼊作业（巡视通道除外）⼆、⾼压设备的巡视1.经本单位批准允许单独巡视⾼压设备的⼈员巡视⾼压设备时，不准进⾏其他⼯作，不准移开或越过遮拦2.雷⾬天⽓，需要巡视室外⾼压设备时，应穿绝缘靴，并不准靠近避雷器和避雷针3.⽕灾、地震、台风、冰雪、洪⽔、泥⽯流、沙尘暴等灾害发⽣时，如需要对设备巡视时，应制定必要的安全措施，得到设备运⾏单位分管领导批准，并⾄少两⼈⼀组，巡视⼈员应与派出部门之间保持通信联络。

配电运行规程6篇【第1篇】高压配电运行规程1、配电装置加入运行前应举行下列检查：（1）全部瓷瓶清洁无裂纹，门窗上防鼠网栏是否完好；（2）母线清洁无杂物，接触良好，漆色鲜亮。

测定母线电阻：每一千伏不低于1兆欧；（3）油开关，油面应在标准位置，油色透遵无杂质，油标玻璃管及油箱外部清洁无漏油。

各部接线螺丝应紧固，不松动。

各部瓷瓶无裂纹，操作机构各部销子无断裂或脱离，跳闸弹簧无断裂，缓冲器油量充沛。

电力、操作回路熔断器符合规定值；合、拉闸实验合格；（4）隔离开关触头应接触严密。

瓷瓶和衔接拉杆无断裂，销子无脱落，电锁销子在正确位置；（5）互感器的母线、二次线路及接地线，应联接牢固、完好不松动。

测定绝缘电阻：一次侧每1千伏不低于1兆欧。

二次侧应接地良好。

电压互感器一、二次熔断器完整，二次回路无短路。

油标指示应正确，不漏油。

矽胶为蓝色颗粒状。

电流互感器二次回路无断线；放电间隙完好；（6）避雷器的瓷套管应清洁无裂纹。

接线及接地线完整良好，并记录指示器的指示数据；（7）电力电缆头应无漏油，外表清洁，接地线接触良好，室内电缆外部涂漆良好，钢铠不生锈，不断裂；（8）电力电容器的外壳应无膨胀漏油，绝缘子完整良好，熔丝完整。

2、正常运行中的巡察规定：（1）配电装置无论在运行或备用中，每班均要举行一次巡察检查；（2）前夜班高峰负荷时，对配电装置举行一次熄灯检查；（3）室外电缆头白班巡察一次；（4）每次短路故障跳闸后，对跳闸的配电装置举行外部检查；（5）新安装或大修后投入运行的配电装置，在起始二十四小时内，每班检查两次；（6）配电装置在异样状况下，要加强监视。

3、值班员每班对运行中的配电装置举行巡察时，除按第一条规定的基本项目检查外，还应注重检查：（1）瓷瓶及瓷套管有无断裂，放电痕迹及异音；（2）母线接触点有无发热和变色，以蜡触试不熔化（温度不超过70℃）无异音和振动；（3）隔离开关刀片接触严密，触头无变色，温度不超过70℃，触头无火花及放电声；（4）油开关油箱内无放电声及杂音，活动铜皮无断裂，合闸机械指示正确，小车插咀位精确；（5）互感器内部无放电现象及响声，检查指示器有无动作，并将状况记录；（6）电力电缆头各部位无漏油、破碎，引线绝缘无破碎，无过热移动现象；（7）电力电容器外壳有无膨胀和漏油，有无响声和火花。

高压电气装置规程1. 引言高压电气装置作为电力系统的重要组成部分，主要用于输电、变电和配电等工程中。

为了确保高压电气装置的安全可靠运行，提高电力系统的稳定性和可靠性，制定高压电气装置规程是必要的。

本文将详细介绍高压电气装置规程的内容和要求。

2. 管理责任2.1 公司应设立高压电气装置管理部门，负责高压电气装置的规划、设计、运行、检修和维护等工作。

2.2 高压电气装置管理部门应制订高压电气装置规程，并定期检查和修订。

3. 设备标准与选择3.1 设备标准3.1.1 高压开关设备应符合国家标准《高压交流断路器》GB 1984-2003的要求。

3.1.2 高压隔离开关设备应符合国家标准《高压交流隔离开关》GB 3804-2004的要求。

3.1.3 高压断路器应符合国家标准《高压交流断路器》GB 11022-2011的要求。

3.2 设备选择3.2.1 设备选择应根据电力系统的额定电压、额定电流、额定短路电流和工作环境等要素进行合理选择。

3.2.2 设备应具有良好的电气性能、热稳定性、机械强度和防护等级。

4. 设备安装与验收4.1 设备安装4.1.1 设备安装应按照设计要求进行，确保设备的固定、连接和接地等方面的要求。

4.1.2 设备安装过程中，应注意相关的安全操作规程，确保施工人员的人身安全。

4.2 设备验收4.2.1 设备安装完成后，应进行设备验收。

验收内容包括设备的电气性能测试、机械性能测试和安全性能测试。

4.2.2 设备验收合格后，应填写设备验收报告，并将报告存档备查。

5. 设备运行与维护5.1 设备运行5.1.1 设备运行前，应进行设备的预热和试运行，并检查设备运行状态是否正常。

5.1.2 设备运行中，应定期进行巡视和检查，发现异常情况及时处理。

5.2 设备维护5.2.1 设备维护应按照设备制造商的要求进行，并制定相应的维护计划。

5.2.2 设备维护包括设备的清洁、润滑、紧固、绝缘检测和线路连接等方面。

高压电气设备安全操作规范高压电气设备安全操作规程为了加强生产现场安全治理，规范高压电气设备操作人员的行为，保证人身、供电系统和设备的安全，结合本单位实际，特制定本方法。

一、从事高压电气设备作业人员必须经培训合格，持证上岗，无证不得上岗工作。

作业前必须穿戴符合要求的合格劳动防护用品。

二、作业人员必须具备电工基础知识，熟知我公司变（配）电室各类设备运行规程。

三、作业人员必须熟悉我公司供电系统图和设备分布，了解供电系统电源情况和各高压开关柜的负荷性能、容量和运行，并熟练掌握操作方法，能独立工作。

四、从事高压电气设备作业人员必须掌握触电急救知识，并具有电气设备防、灭火知识。

五、从事高压电气设备作业人员必须严格遵守有关规程规章的规定。

六、作业人员必须严格遵守岗位责任制、工作票和操作票制度、工作许可制度、工作监护制度及工作终结制度等有关制度。

七、倒闸操作必须执行唱票监护制，一人操作，一人监护。

重要或复杂倒闸操作，由分管主任（或值班主任）监护，由熟练的电工操作。

用绝缘棒拉开隔离开关（刀闸）或经传动机构拉合隔离开关（刀闸）和断路器（开关），均应戴绝缘手套；雨天操作高压设备时，绝缘棒应有防雨罩，操作人员应穿绝缘靴。

接地网电阻不符合要求时，晴天也要穿绝缘靴。

雷电天气，禁止进行倒闸操作。

八、作业人员在进行各种操作时，要严肃认真，严禁做与操作无关的情况。

九、操作时必须执行监护复诵制，按操作顺序操作。

每操作完一项做一个“√”记号，全部操作完后进行复查，无误后向车间主任和上级部门汇报。

十、进行送电操作时要确认该线路或设备上所有的工作人员已全部撤离，在拆除临时接地线、护栏等设施后，方可按规定程序送电。

且必须遵循谁停电、谁送电的制度。

十一、作业人员操作中如有疑问时，不准擅自更改操作记录和操作票，必须向现场负责人报告，弄清晰后再进行操作。

十二、停电拉闸操作必须按照断路器（开关）---负荷侧隔离开关（刀闸）---母线侧隔离开关（刀闸）的顺序依次操作；送电合闸操作应按与上述相反的程序进行。

电气运行管理制度第一章总则第一条为规范电气设备运行管理，提高电气设备安全运行水平，保障员工和资产的安全，根据国家法律法规和相关标准，制定本制度。

第二条适用范围本制度适用于本单位所有电气设备的运行管理。

第三条电气设备分类及管理要求1. 电气设备按照使用方式和特点分为高压电气设备和低压电气设备。

2. 高压电气设备包括变电设备、配电设备等，管理要求按照《高压电气设备运行管理规定》执行。

3. 低压电气设备包括开关电源、电动机、照明设备等，管理要求按照《低压电气设备运行管理规定》执行。

第二章电气设备运行管理第四条负责人及责任1. 本单位应当设立电气设备运行管理负责人，负责电气设备的运行管理工作。

2. 电气设备运行管理负责人应具备相关技术及管理经验，负责编制和执行电气设备运行管理制度。

3. 电气设备运行管理负责人应定期组织开展电气设备检修、维护及安全培训工作，并记录相关信息。

第五条运行管理机构及职责1. 本单位应设立电气设备运行管理机构，负责电气设备运行管理工作。

2. 电气设备运行管理机构应定期组织开展电气设备巡查、漏电检测、维修等工作；3. 电气设备运行管理机构应定期组织开展电气设备安全培训，提高员工电气安全意识。

第六条电气设备运行计划1. 电气设备运行计划应根据生产经营需要制定，并报相关部门审核。

2. 电气设备运行计划应包括设备巡查、维修、检测等内容，并按照要求实施。

第七条电气设备巡查1. 电气设备巡查应以防止设备故障和事故发生为目的，对电气设备进行定期巡查。

2. 巡查内容包括设备外观、温度、噪音等情况，发现异常情况应及时报告并采取相应措施。

第八条电气设备漏电检测1. 电气设备漏电检测包括定期检定和日常自查两种形式。

2. 定期检定应按照国家标准进行，检测结果应记录并妥善保存。

3. 日常自查应由设备操作人员进行，发现漏电情况应立即停止使用，并报告电气设备运行管理负责人。

第九条电气设备维修1. 电气设备维修应由专业技术人员进行，严禁无资质人员擅自进行设备维修。
