定风量空调自动控制系统

全空气定风量空调系统监控设计简介全空气定风量空调系统是一种高效、环保的空调系统，通过精确控制空气流量和温度来实现室内空调效果的调节。

为了确保系统的正常运行和维护，监控设计起着非常重要的作用。

本文将详细介绍全空气定风量空调系统监控设计的重要性、监控参数和方法、监控系统的架构以及监控数据的分析和应用。

重要性全空气定风量空调系统监控设计的重要性主要体现在以下几个方面：1.保障系统的运行效果：通过监控系统，可以实时获取全空气定风量空调系统的运行状态和各个参数的数值，从而可以及时发现和解决问题，确保系统能够达到预期的调节效果。

2.提高能源利用率：监控系统可以监测和分析全空气定风量空调系统的能耗情况，帮助优化系统运行策略，提高能源的利用率，降低运行成本。

3.管理和维护的便利性：监控系统可以实现对全空气定风量空调系统的自动化管理，如报警、故障诊断等功能，提高管理和维护的效率和准确性。

监控参数和方法全空气定风量空调系统的监控参数包括室内温度、湿度、洁净度、风量等多个方面。

下面将介绍几种常用的监控方法：1.温度监控：通过室内感温器和温度传感器，实时监测室内温度，并将数据传输至监控系统。

监控系统可以设置合适的温度范围，并在超出范围时进行报警和调节。

2.湿度监控：使用湿度传感器来监测室内湿度水平。

在湿度过高或过低时，监控系统可以发送提醒或进行相应的调节。

3.洁净度监控：通过空气净化器和空气质量传感器，监测空气中的颗粒物和有害气体浓度。

监控系统可以根据设定的洁净度指标进行监控和报警。

4.风量监控：借助流量传感器和风门控制装置，监测和控制全空气定风量空调系统的送风量。

监控系统可以根据需要进行风量调整和监控。

监控系统架构全空气定风量空调系统的监控系统一般包括传感器、控制器、通信模块和管理平台等组成部分。

下面是一个常见的监控系统架构：1.传感器：用于感知和测量全空气定风量空调系统各个参数的传感器，如温度传感器、湿度传感器、空气质量传感器等。

送风段：由送风机把处理后的空气通过送风管道和送风口送到建筑物中。

回风段：为利用余热／冷，将从建筑物中抽出来的空气，部分排出建筑物，部分进行处理后再利用。

１．１系统工作原理典型的四管双风机空气处理机组，其检测与控制系统原理见图１。

１．２　系统组成（１）　新风风门、防冻开关当送风机不工作时，为防止表冷器被冻坏，必须关闭新风风门；防冻开关起着报警作用。

（２）　空气过滤器、差压开关为保证空气过滤器的过滤效果和节能需要，测量其前后的差压，及时发出阻塞报警信号。

（３）　送风温度传感器、表冷器、空调水阀调节空调水流量，以控制送风温度。

（４）　送风湿度传感器、加湿器根据室内湿度要求，启动、或关闭加湿设备。

（５）　送风阀、排风阀、混风阀、ＣＯ２传感器根据室内空气要求的二氧化碳含量，调节混风流量，排风量和送风量随着混风量的增加而减小、或反之。

（６）　送风机、回风机两台风机同时启停。

１．３检测与控制功能空气处理机组的监控点如表１所示。

２　变风量空调系统的检测与控制变风量空调系统，可以根据各个房间或区域的空调负荷变化情况，用变风量末端装置（ＶＡＶ　ＢＯＸ）分别调节各个房间或区域的送风量，来控制室内环境温度。

这种系统可以降低非设计条件下的风机运行的能量消耗，运行费用较省。

变风量空调系统主要由以下几部分组成：空气处理机组，室内温控器，变风量末端装置（ＶＡＶ　ＢＯＸ）和智能变频控制器。

空气处理机组是由新风阀、回风阀、送风阀、预热器、表冷器和送风机等组成。

２．１系统工作原理为获得空调系统的实时负荷情况，在每个建筑单元内装设一个室内温控器，用来检测室内温度，并与用户设定的期望温度值进行比较，当二者出现差值时，温控器改变变风量末端（ＶＡＶ－ＢＯＸ）装置内的风阀开度，减少或增加送入室内的风量从而调节室内的温度，直到室内温度恢复为设定值为止。

同时，根据末端ＶＡＶ－ＢＯＸ的负荷情况，通过变频控制器调节送风机速度，起到节能作用。

送风机速度控制方法有定静压、变静压、总风量等控制方法。

办公自动化杂志1CAV 和VAV 空调系统定风量（CAV）空调系统和变风量（VAV）空调系统是一种能控制送风风量的空调系统。

VAV 空调系统送风量可根据房间的负荷进行调节[1]。

当空调负荷降低时，送风量会降低，反之则送风量增加。

相对于定风量系统，VAV 空调系统根据空调负荷调整送风量的特性使它有着良好的节能性能。

因此VAV 空调系统一直被应用于办公场所的空调系统。

CAV 空调系统能准确控制送风量和回风量。

固定的送风量和回风量有利于保持室内压力。

因此，CAV 系统常用于对室内静压有精确要求的场合，例如洁净室，生物化学实验室。

CAV 空调系统可设置工作人员在室内工作时的最大送风量（占用模式），以保证工作人员的舒适和健康。

当没有人在房间工作时，设置最小送风量（空闲模式），只有房间压力。

在这种情况下，CAV 系统可以做到节省能源。

基于VAV 与CAV 空调系统的上述特点，这两类空调系统得到越来越广泛的应用。

2VAV 和CAV 风阀CAV 和VAV 的风阀在CAV 和VAV 空调系统中是重要的组成部分，它可以控制送风风量，是CAV 和VAV 空调系统的基础。

接下来本文将详细介绍CAV 风阀和VAV 风阀组成、结构和运行原理。

2.1CAV 风阀图1为CAV 系统风阀的简图，CAV 风阀控制器根据流量计反馈的读数调整风阀的开度，当测试风量小于设定值时，控制器可以通过控制算法调大风阀开度。

当测试风量超过设定值时，执行机构调小风阀开度，以达到控制送风量的作用。

LonWorks 技术的VAV/CAV 控制系统郭洁琼陈佳炜李迎春（中国石油西气东输管道公司上海200122）摘要：定风量空调系统与变风量空调系统因其风量控制性能和节能性能而得到越来越广泛的应用。

在整个CAV 和VAV 空调系统中，CAV 和VAV 系统的风阀是重要的组成部分。

CAV 和VAV 风阀可以控制送风量或回/排风量。

在CAV 和VAV 风阀中有许多参数可以测量如风量、风阀的形状、风阀的位置和房间的温度（仅限于V A V 系统）。

定风量系统、变风量系统的组成、监控原理15、风机盘管控制原理定风量系统和变风量系统都是常见的空调系统，不同的是它们的组成和监控原理不同。

本文将为您介绍这两种系统的相关知识，以及风机盘管控制原理。

一、定风量系统定风量系统的组成主要包括空调主机、空气处理机、风管系统、末端执行器和控制系统等。

在定风量系统中，风量是固定的，也就是说它不会随着环境变化而变化，这通常适用于一些需要保持恒定温度和湿度的场所，如实验室、医院手术室等。

定风量系统的监控原理主要是通过温湿度传感器、压力传感器和流量控制器来实现。

这些传感器和控制器会不断地检测空气中的温度、湿度和压力等参数，并通过控制器自动控制空调主机的运转和风量的大小。

这样，就可以保证室内环境的恒定。

二、变风量系统变风量系统和定风量系统类似，但是它的风量是可以随环境变化而自动调整的，这样可以更好地满足室内的舒适需求。

变风量系统的组成包括空调主机、变风量机组、空气处理机、风管系统和控制系统等。

与定风量系统相比，变风量系统的监控原理更为复杂，需要更多的传感器和控制器来实现。

其中，最关键的是变频器，它可以根据需求自动调节风机的转速，从而实现风量的变化。

此外，还需要温湿度传感器和CO2传感器等来检测室内的环境参数，以便根据不同的情况自动调整风量。

三、风机盘管控制原理风机盘管是空调系统中重要的末端执行器，它与空调主机和空气处理机相连，能够将空气输送到室内。

风机盘管的控制原理主要是通过调节控制阀来实现。

当控制器检测到室内温度过高时，会自动打开控制阀，让制冷剂流入风机盘管中，从而降低室内温度。

在舒适空调环境的构建中，定风量系统、变风量系统和风机盘管都是起到重要作用的组成部分，通过合理地搭配和调节，可以实现室内空气质量的有效控制，提高人们的生活品质。

定风量空调系统与变风量空调系统有什么区别？xjshuang520258回答的很专业，所谓的变风量空调系统也就是我们通常所称的VAV（Variable Air Volume）空调系统，该系统于60年代在美国诞生，其基本原理是通过改变送入房间的风量来满足室内变化的负荷。

在当今特别提倡节能和舒适性的条件下，变风量空调系统正在逐渐被人们接收并得到应用。

变风量空调系统主要有以下几个优点：1、由于变风量空调系统是通过改变送入房间的风量来适应负荷的变化，而空调系统大部分时间的部分负荷下运行，所以风量的减少带来了风机能耗的降低。

2、区别于常规的定风量或风机盘管系统，在每一个系统中的不同朝向房间，它的空调负荷的峰值出现在一天的不同时间，因此变风量空调器的容量不必按全部冷负荷峰值叠加来确定，而只要按某一时间各朝向冷负荷之各的最大值来确定。

这样，变风量空调器的冷却能力及风量比定风量可风机盘管系统减少10-20% 。

3、变风量空调系统属于全空气系统，与风机盘管系统相比有明显的好处是冷冻水管与冷凝水管不进入建筑吊顶空间，因而免除了盘管凝水和霉变问题。

•变风量空调就是“变频空调”，它根据调整的环境温度自动变换出口的风量大小，从而达到在要求的温度范围左右。

同时又节约了电。

定风量的空调是不可以自动调节的，是用开开停停的方式来保持所调整环境温度范围左右的。

变风量与定风量空调系统之比较（1）可以根据不同房间的使用要求来独立控制同一风系统中的各房间的温度。

而不是象定风量系统中只能控制总的回风温度。

其每个VAV未端装置可自配温度控制，随着所控制区域的温度变化，自动调节送风量。

（2）综合能效比高，这主要体现在两点：①同一风系统中，不同房间一般是不可能同时达到最大负荷值，因此尽管每个VAV未端的最大送风量可按房间最大负荷来选择，但空调机组总送风量应按各房间的逐时负荷之和的最大值来计算而不是象定风量机组那样送风量为各房间最大送风量之和，因此，从设计上， VAV系统空调机组的送风量的选择就比定风量空调机组低，使机组尺寸减小，所占机房面积也有所减少；同时，其设计的用电安装容量下降，电气报装费也将下降。

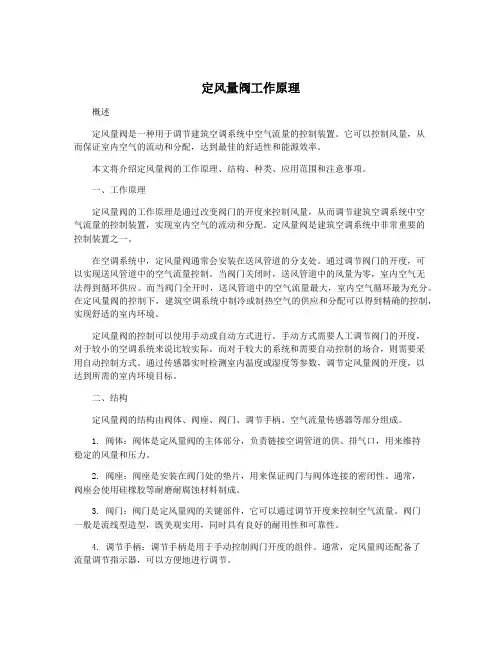

定风量阀工作原理概述定风量阀是一种用于调节建筑空调系统中空气流量的控制装置。

它可以控制风量，从而保证室内空气的流动和分配，达到最佳的舒适性和能源效率。

本文将介绍定风量阀的工作原理、结构、种类、应用范围和注意事项。

一、工作原理定风量阀的工作原理是通过改变阀门的开度来控制风量，从而调节建筑空调系统中空气流量的控制装置，实现室内空气的流动和分配。

定风量阀是建筑空调系统中非常重要的控制装置之一。

在空调系统中，定风量阀通常会安装在送风管道的分支处。

通过调节阀门的开度，可以实现送风管道中的空气流量控制。

当阀门关闭时，送风管道中的风量为零，室内空气无法得到循环供应。

而当阀门全开时，送风管道中的空气流量最大，室内空气循环最为充分。

在定风量阀的控制下，建筑空调系统中制冷或制热空气的供应和分配可以得到精确的控制，实现舒适的室内环境。

定风量阀的控制可以使用手动或自动方式进行。

手动方式需要人工调节阀门的开度，对于较小的空调系统来说比较实际。

而对于较大的系统和需要自动控制的场合，则需要采用自动控制方式。

通过传感器实时检测室内温度或湿度等参数，调节定风量阀的开度，以达到所需的室内环境目标。

二、结构定风量阀的结构由阀体、阀座、阀门、调节手柄、空气流量传感器等部分组成。

1. 阀体：阀体是定风量阀的主体部分，负责链接空调管道的供、排气口，用来维持稳定的风量和压力。

2. 阀座：阀座是安装在阀门处的垫片，用来保证阀门与阀体连接的密闭性。

通常，阀座会使用硅橡胶等耐磨耐腐蚀材料制成。

3. 阀门：阀门是定风量阀的关键部件，它可以通过调节开度来控制空气流量。

阀门一般是流线型造型，既美观实用，同时具有良好的耐用性和可靠性。

4. 调节手柄：调节手柄是用于手动控制阀门开度的组件。

通常，定风量阀还配备了流量调节指示器，可以方便地进行调节。

5. 空气流量传感器：空气流量传感器主要用于自动调节控制。

它可以通过检测空气流量大小来实现精准的控制，保障空气的质量和舒适性。

空调定风量变风量系统特点综述摘要：本文首先介绍了定风量空调系统（CAV）与变风量空调系统（VAV）在国内外的发展状况，然后对两个系统进行了描述。

主要介绍了两个系统的特点，变风量空调系统的优缺点。

通过比较得出结论，变风量空调系统明显优于定风量空调系统，最后指出变风量空调系统未来的发展前景。

关键词：定风量空调系统；变风量空调系统；特点比较；发展前景Abstract：This paper first introduces the domestic and foreign development status of the constant air volume system (CAV)and the variable air volume(VAV), and then the two systems are described. Mainly introduced the characteristics of the two systems, the advantages and disadvantages of the VAV system. By comparing, concluded that the CAV system is obviously superior to the VAV system,and at last points out the future development of the variable air volume system.Key words：CAV; VAV; the characteristics comparison; the future development0 引言随着智能建筑业的快速发展，自动化楼宇系统也逐步建立了更多、更科学、经济、合理的控制和管理，不仅使建筑功能等级提高，而且能产生较高的节能作用。

变风量（变风量空调）空调系统的节能率、灵活性要远优于其他类型中央空调系统，已渐渐成为中央空调设计者的主流研究方向[1]。
