DTU快速使用指南

DTU 使用说明书目录1、技术参数 (2)2、硬件安装 (2)3、软件设置 (3)4、常见问题问答（FAQ） (20)5、售后服务 (20)1、技术参数1.1、天线接口50Ω/SMA(阴头)1.2、SIM卡3V/5V自动检测1.3、串行数据接口：1.4、标准RS2321.5、串行数据速率：默认为115200bits/s1.6、供电标准电压：+9VDC/250mA （待发射状态35 mA），支持宽电压直流5V~35V附件配一个9V或12V DC 1A电源适配器1.7、尺寸：74*50*16mm（不包括天线的安装件）1.8、工作温度：-20~+75 ºC1.9、储存温度：-40~+85 ºC1.10、相对湿度：95%（无凝结）1.11、支持900/1800MHz1.12、三个led指示灯,Status为GSM信号指示灯，Rx为接收数据指示灯，为网络连接以及数据发送指示灯2、硬件安装1）第一次使用，请先打开包装盒，取出DTU主设备，将配套辣椒天线安装到设备的天线接口上，使用环境若为室内，可以选配加长吸盘天线，加强无线信号收发强度。

2）包装盒附配电源适配器（直流9V或12V 1A），电源适配器插上交流220V 插座，再将电源输出接头插上DTU主设备的电源接口，此时主设备开始上电运行，Staus指示灯会闪亮，说明通电正常。

3）设备串口的波特率默认为115200bit/s，如果需要改变波特率，请参见软件设置波特率部分内容，设备配有一根两端为母头的交叉串口线，一端连接到DTU设备上的RS232接口上，另一端连接到数据采集设备上（如PC、单片机等）的232接口上。

3、软件设置DTU设备通过串口连接线和数据采集设备连接，通过无线数据网络（2/3/4G 网络）与后台服务器进行数据的双向通信。

不同地方的无线数据网络和后台服务器以及数据采集设备接口稍有不同，DTU设备连接不同设备需要在系统及接口上做相应的参数设置。

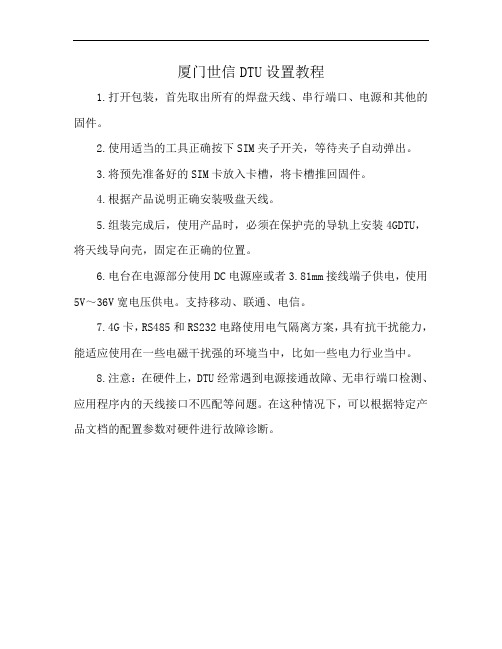

厦门世信DTU设置教程
1.打开包装，首先取出所有的焊盘天线、串行端口、电源和其他的固件。

2.使用适当的工具正确按下SIM夹子开关，等待夹子自动弹出。

3.将预先准备好的SIM卡放入卡槽，将卡槽推回固件。

4.根据产品说明正确安装吸盘天线。

5.组装完成后，使用产品时，必须在保护壳的导轨上安装4GDTU，将天线导向壳，固定在正确的位置。

6.电台在电源部分使用DC电源座或者3.81mm接线端子供电，使用5V～36V宽电压供电。

支持移动、联通、电信。

7.4G卡，RS485和RS232电路使用电气隔离方案，具有抗干扰能力，能适应使用在一些电磁干扰强的环境当中，比如一些电力行业当中。

8.注意：在硬件上，DTU经常遇到电源接通故障、无串行端口检测、应用程序内的天线接口不匹配等问题。

在这种情况下，可以根据特定产品文档的配置参数对硬件进行故障诊断。

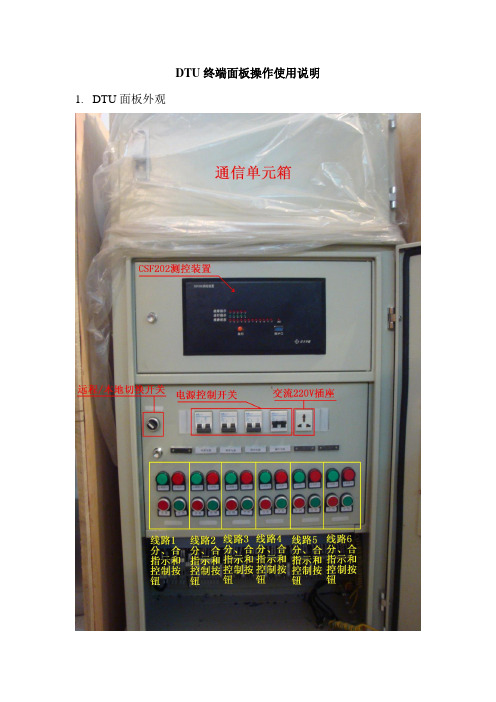

DTU终端面板操作使用说明1.DTU面板外观2.通信单元箱：用于放置光纤交换机、载波通信机等通信设备。

3.CSF202测控装置面板使用说明1)故障指示灯：亮：DTU内部插件运行异常，如配置错、rom错、开入错、定值错、采样错。

其中灯1对应CPU地址为1的插件，如此类推，灯2至5对应CPU地址2至5的插件。

2)运行指示灯：亮：DTU内部插件处于正常运行状态，灯的编号定义同上。

3)线路状态灯：线路灯共有12个(线路灯号1~12)，灯的编号及有效数量与DTU可接入线路数量相对应。

如：6路主控箱则只有灯号为1~6的线路灯有效，监视线路1~6状态；6路主控配6路扩展则6路主控箱则只有灯号为1~6的线路灯有效，监视线路1~6状态，6路扩展箱也只有灯号为1~6的线路灯有效，监视线路7~12状态如此类推。

接入DTU的每条线路都分别对应一盏灯，如果该条线路有过载（A、C相CT二次电流超过4A且持续时间超过30秒）、过流（A、C相CT二次电流超过8A或零序CT二次电流超过2A）等故障，对应的灯会变亮。

如：线路5出现C相电流越限故障信号，编号为5的线路状态灯亮。

亮灯后，即使故障已消失，灯亮信号仍保持直至点击复归按钮才熄灭。

4)复归前面板灯：待故障线路的故障解除后，点击复归按钮时，前面板上所有线路状态灯会熄灭。

注意，如果故障未解除，则灯不会熄灭。

5)维护口：是调试人员在调试时使用的连接计算机232串口。

4.远程/就地切换控制开关：当置远程控制位置时，则屏蔽面板上各分、合闸按钮控制功能，由主站进行远程分、合闸操作。

当置就地控制位置时，则屏蔽主站的远程控制功能，可通过分、合闸控制按钮进行操作。

5.电源控制开关：1)交流电源：接通后向DTU电源模块输入交流220伏电源，使电源模块变换成各部分所需的直流电源，并对DTU后备电池充电。

切断后，若电池已充电，则由电池通过电源模块提供直流电源给各部分使用。

正常运行时应放接通位置。

2)装置电源：接通后向CSF202测控装置提供工作所需的直流24伏电源。

版本号：202308501010301LDG60004G/5G传输模块DTU使用说明书微信公众号第一章产品概述 (4)1.1概述 (4)1.2产品特点 (4)第二章产品功能 (5)第三章技术参数 (6)3.1产品外观 (6)3.2技术参数 (6)第四章参数设置 (7)4.1端子定义 (7)4.2指示灯说明...................................................错误！未定义书签。

4.3设备供电及参数设置 (8)4.4设备各项功能的使用方法......................................错误！未定义书签。

第五章常见问题解决办法 (12)版权声明：本使用说明书包含的所有内容均受版权法的保护，未经唐山蓝迪通信科技有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容进行复制和转载，并不得以任何形式传播。

商标声明：为唐山蓝迪通信科技有限公的注册商标。

本文档提及的其他所有商标或注册商标，由拥有该商标的机构所有。

注意：由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

公司声明：本说明书最终解释权由蓝迪通信科技公司负责。

1.1概述4G/5G传输模块DTU通过搭载4G/5G等通信网络再和终端设备的有线连接，终端设备便具有稳定且可靠的基于蜂窝移动通信网络的无线远传或控制功能。

1.2产品特点●通过水利行业权威检测。

●全网通信●多中心上报●低功耗设计，节能环保第二章产品功能·通信协议：内嵌TCP/IP协议、用户数据完全透明传输；·支持组态软件：如亚控、力控、杰控、紫金桥等多家组态软件；·支持固定IP、域名解析和私有APN的组网方式；·支持多中心上报功能；·提供DLL控件、虚拟串口软件、开放源代码接口、方便与多种组态软件及其它软件对接；·抄表功能：内嵌多种厂家仪表协议，统一数据上报格式，降低上位机开发难度；·具有自动登陆网络、断线自动重连的功能，用户免于维护数据链路；·参数设置可以通过电脑或手机远程设置、更改；·双重看门狗设计，长期运行不会死机；·具有信号强度显示、网络连接和数据收发指示灯；·工业级品质保证、性能稳定可靠；·标准工业模块和导轨安装，标准工业接线端子；·测控箱掉电监测功能；·定时提取仪表数据并上报到数据中心；·支持主、备用服务器，提高系统的稳定性。

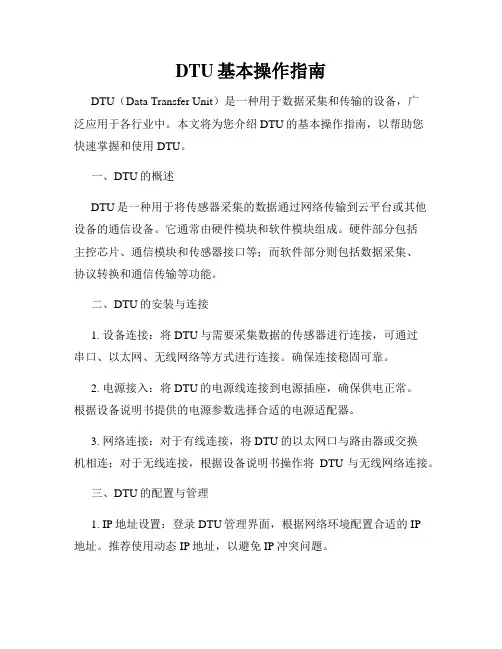

DTU基本操作指南DTU（Data Transfer Unit）是一种用于数据采集和传输的设备，广泛应用于各行业中。

本文将为您介绍DTU的基本操作指南，以帮助您快速掌握和使用DTU。

一、DTU的概述DTU是一种用于将传感器采集的数据通过网络传输到云平台或其他设备的通信设备。

它通常由硬件模块和软件模块组成。

硬件部分包括主控芯片、通信模块和传感器接口等；而软件部分则包括数据采集、协议转换和通信传输等功能。

二、DTU的安装与连接1. 设备连接：将DTU与需要采集数据的传感器进行连接，可通过串口、以太网、无线网络等方式进行连接。

确保连接稳固可靠。

2. 电源接入：将DTU的电源线连接到电源插座，确保供电正常。

根据设备说明书提供的电源参数选择合适的电源适配器。

3. 网络连接：对于有线连接，将DTU的以太网口与路由器或交换机相连；对于无线连接，根据设备说明书操作将DTU与无线网络连接。

三、DTU的配置与管理1. IP地址设置：登录DTU管理界面，根据网络环境配置合适的IP地址。

推荐使用动态IP地址，以避免IP冲突问题。

2. 通信参数设置：根据设备要求，设置DTU的通信参数，包括波特率、数据位、校验位等。

确保与传感器的通信参数相匹配。

3. 数据协议设置：根据需求选择合适的数据协议，常见的有Modbus、TCP/IP等。

设置数据协议有助于数据的准确传输和解析。

4. 远程访问设置：如果需要远程访问DTU，可设置相应的远程访问协议和端口号。

确保网络安全的前提下，实现远程数据监控和管理。

四、DTU的数据采集与传输1. 数据采集配置：根据实际需求，设置DTU的数据采集周期和采集方式。

可以选择定时采集、事件触发或连续采集等方式。

2. 数据传输方式：DTU支持多种数据传输方式，包括TCP、UDP、HTTP等。

根据实际情况选择最适合的传输方式。

3. 数据传输安全：为了保护数据安全，可通过加密算法或VPN等方式对数据进行加密和传输。

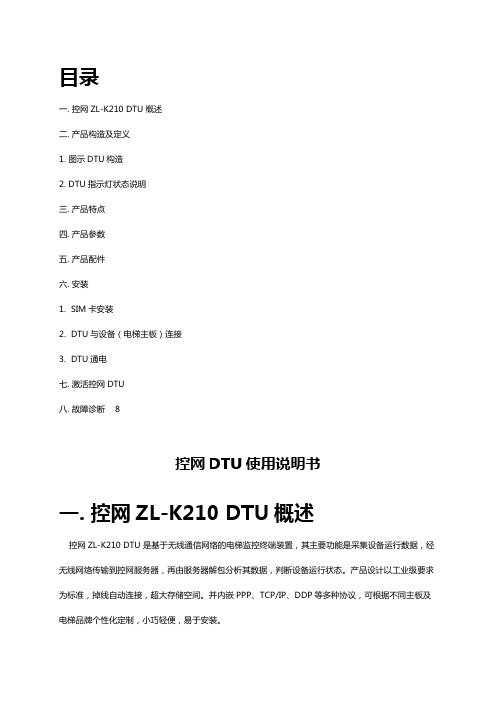

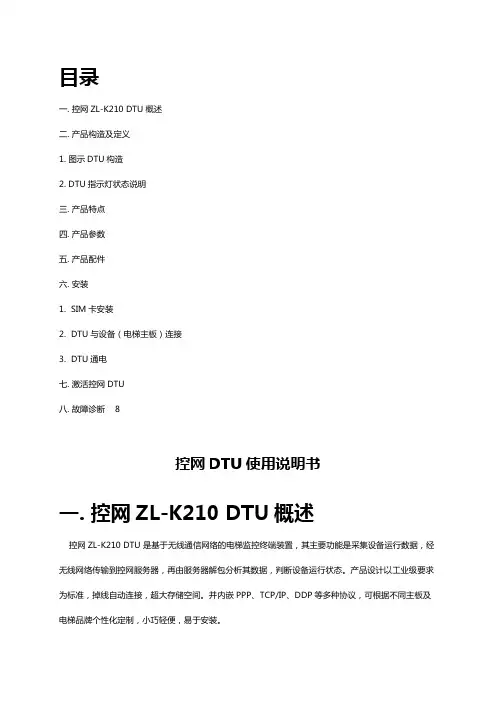

目录一. 控网ZL-K210 DTU概述二. 产品构造及定义1. 图示DTU构造2. DTU指示灯状态说明三. 产品特点四. 产品参数五. 产品配件六. 安装1. SIM卡安装2. DTU与设备（电梯主板）连接3. DTU通电七. 激活控网DTU八. 故障诊断 8控网DTU使用说明书一. 控网ZL-K210 DTU概述控网ZL-K210 DTU 是基于无线通信网络的电梯监控终端装置，其主要功能是采集设备运行数据，经无线网络传输到控网服务器，再由服务器解包分析其数据，判断设备运行状态。

产品设计以工业级要求为标准，掉线自动连接，超大存储空间。

并内嵌PPP、TCP/IP、DDP等多种协议，可根据不同主板及电梯品牌个性化定制，小巧轻便，易于安装。

二. 产品构造及定义1. 图示DTU构造①GPRS天线转发器（可接延长天线）②数据卡卡槽③（PWR）POWER开关指示灯④（DATA）数据灯⑤（NET）网络灯⑥（12vIN）接入12~24v电源及地线：（232-1）1号串口；（232-2）调试此设备的接口；（NC）备用接口⑦ 12P PCB接线端，对应注“6”⑧ 固定槽2. DTU指示灯状态说明三. 产品特点11、精选工业级器件，满足恶劣环境应用需求22、支持固定及动态IP地址数据中心DNS域名寻址33、点对点、中心对多点等数据传输时延小于1秒44、CPU和无线核心模块分离的设计方式，具有超强的扩展性55、内嵌PPP、TCP/IP、UDP/IP标准协议；及特有的DDP协议、TDP、AT+ 协议；满足客户个性化需求66、永远在线及多种触发上线模式；按数据流量计费77、支持多方通信，数据和短信通信互为备份、自由切换78、TCP/IP Server/Client、UDP/IP、DDP、SMS、AT多种通信方式99、可定义数据通信方式四. 产品参数五. 产品配件①SIM卡：中国移动运营商的SIM卡,需要支持并开通GPRS功能,由用户选配或自备。

DTU配置软件使用手册欧瑞传动电气股份有限公司目录DTU配置软件使用手册 (1)1概述...................................................................................................................................... - 1 -运行环境.............................................................................................................................. - 1 -2软件使用说明...................................................................................................................... - 2 -2.1程序使用流程...................................................................................................... - 2 -2.2软件其他功能介绍.............................................................................................. - 6 -密码修改.............................................................................................................. - 6 -1概述EuraDTUConfig是欧瑞传动电气股份有限公司自主研发的DTU设备配置软件，可适用于本公司DT2000-GS、DT2000-Q、DT2000-W产品。

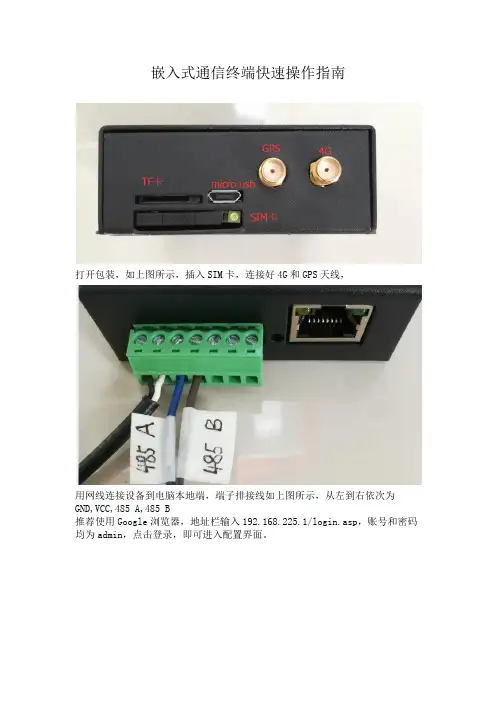

嵌入式通信终端快速操作指南打开包装，如上图所示，插入SIM卡，连接好4G和GPS天线，用网线连接设备到电脑本地端，端子排接线如上图所示，从左到右依次为GND,VCC,485 A,485 B推荐使用Google浏览器，地址栏输入192.168.225.1/login.asp，账号和密码均为admin，点击登录，即可进入配置界面。

1、进入主界面后，点击网络设置，再选择串口服务，如下图：2、打开串口服务后，会显示如下的操作界面：⑴串口服务设置：启用⑵主机ID ：选择自己方便管理的设备名，比如sanhuo，aaa，等（注意内容不能为空或者有空格）⑶心跳数据内容 : 可设置心跳包数据内容，如weshow,aaa,等（注意内容不能为空或者有空格）⑷心跳时间：可设置心跳包发送时间间隔，比如5秒，30秒，等（选择0表示不启用心跳包功能，内容不能为空或者有空格）⑸客户端模式：启用，输入服务器IP地址、端口号（不能为空），选择TCP或者UDP协议备注：可同时输入远端服务器和本地服务器，下面以我司服务器为例，①远端服务器配置服务器地址：182.61.33.239，TCP端口号为6000，TCP协议设置配置界面如上图所示，点击确定，下图为我司远程服务器监听软件②本地端服务器地址，需要设备连接网线至电脑网口，如果不需要本地监控可以不设置。

例如本地为192.168.225.54，设置端口号为5000如下图我司监控软件所示⑹服务器模式：停用⑺串口设置：波特率，支持,2400-115200，奇偶校验，NONE流控，NONE数据位/停止位，8IN1设置完成后，点击确定，然后刷新界面。

⑻APN设置：点击网络设置，选择广域网络，会出现如下图操作界面：①APN：设置不同运营商的APN（移动：cmnet,联通：3gnet,电信：ctnet），针对物联网卡等特殊卡种，需和运营商确认对应的APN②PIN:针对有PIN码的SIM卡（一般情况下不需要设置）③Dial Number：拨号上网的号码（为*99#）④Username: 针对电信卡（通用卡，电信3G网络下，账户名和密码均为card； Password: 物联网卡等特殊卡种，需和运营商确认对应的账户名、密码）⑼操作界面的中英文切换：点击系统管理，选择管理，显示如下界面：①选择语言，可以选择中文或者英文②管理者设置，账号、口令，可以更改设置登陆账号和密码。

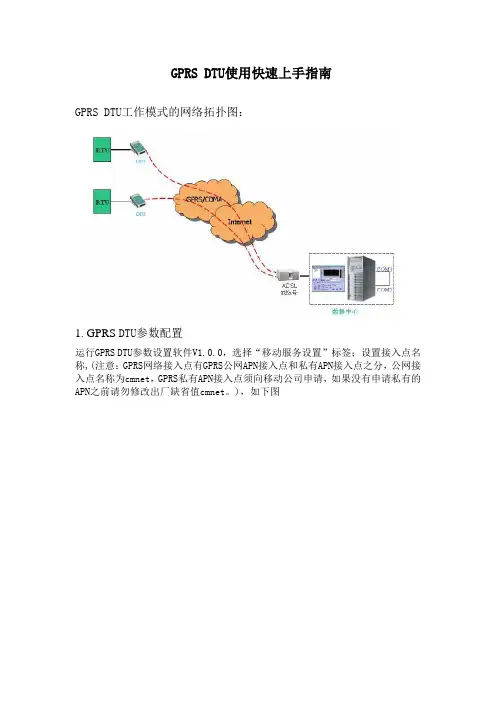

GPRS DTU使用快速上手指南GPRS DTU工作模式的网络拓扑图：1. GPRS DTU参数配置运行GPRS DTU参数设置软件V1.0.0，选择“移动服务设置”标签；设置接入点名称,(注意：GPRS网络接入点有GPRS公网APN接入点和私有APN接入点之分，公网接入点名称为cmnet，GPRS私有APN接入点须向移动公司申请，如果没有申请私有的APN之前请勿修改出厂缺省值cmnet。

)，如下图选择“DTU设置”标签设置 DTU标识，本地端口，在线报告间隔，重连接间隔。

数值由用户自行设定，如下图选择“数据中心设置”标签设置主DSC地址，主DSC端口，主DSC地址由当地用户所在网络决定。

如下图选择“串口设置”标签设置波特率，数据位，停止位，校验位。

如下图选择“特殊设置”标签设置终端类型，传输方式，DSC连接方式。

如下图其中传输方式有透明传输和协议传输两种。

在透明传输下用户可选择UDP方式、TCP方式、TCP-Stream方式、SMS-Channel方式；在协议传输下，可选择UDP-DDP方式、TCP-DDP方式点击传输方式，选择透明传输或协议传输。

如下图点击DSC连接方式，选择udp方式、tcp方式、tcp-stream方式、Sms-Channel方式，如下图2.数据服务中心DSC参数配置：打开GPRS DTU测试软件V1.0.0.点击“设置”选项，如下图点击“服务设置”，其中服务类型的选择，服务端口的设置应与DTU配置参数相一致。

设置完毕，点击“启动服务”，出现如下图所示字符启动服务3.串口软件参数配置设置波特率，数据位，停止位，校验位DAQ-8554A工作模式介绍：1. DDP协议传输下的UDP方式GPRS DTU参数配置，数据服务中心DSC参数配置，串口软件配置如上节图示。

注意：在此种传输模式下DSC连接方式为udp方式，如下图服务类型为UDP，如下图2.协议传输下的TCP-DDP方式GPRS DTU参数配置，数据服务中心DSC参数配置，串口软件配置如上节图示。

版本说明................................................................................................................................. ii 本书简介................................................................................................................................. ii 读者对象................................................................................................................................. ii 第 1 章 DTU 概述及组网结构 ................................................................................................... 1-1 第 2 章 DTU 体系结构 .............................................................................................................. 2-2 第 3 章 DTU 命令介绍 .............................................................................................................. 3-2 3.1 读取/设置 Rm 速率 ....................................................................................................... 3-2 3.2 设置/查询 PPP 用户名称和口令 .................................................................................... 3-3 3.3 DTU 建立 PPP 连接....................................................................................................... 3-4 3.4 DTU 关闭 PPP 连接....................................................................................................... 3-5 3.5 DTU 获取模块 IP 地址 ................................................................................................... 3-5 3.6 DTU 建立 TCP 连接....................................................................................................... 3-6 3.7 DTU 发送 TCP 数据....................................................................................................... 3-7 3.8 DTU 接收 TCP 数据....................................................................................................... 3-9 3.9 DTU 关闭 TCP 连接......................................................................................................3-10 3.10 DTU 建立 UDP 连接 ...................................................................................................3-11 3.11 DTU 发送 UDP 数据 ...................................................................................................3-12 3.12 DTU 接收 UDP 数据 ...................................................................................................3-13 3.13 DTU 关闭 UDP 连接 ...................................................................................................3-13 3.14 DTU 拨号连接状态上报 ..............................................................................................3-14 3.15 DTU TCP 通道连接状态上报 ......................................................................................3-15 第 4 章 DTU 功能使用 ............................................................................................................ 4-16 4.1 使用 DTU 传输数据前的必要准备.................................................................................4-16 4.2 使用 DTU 传输数据......................................................................................................4-16

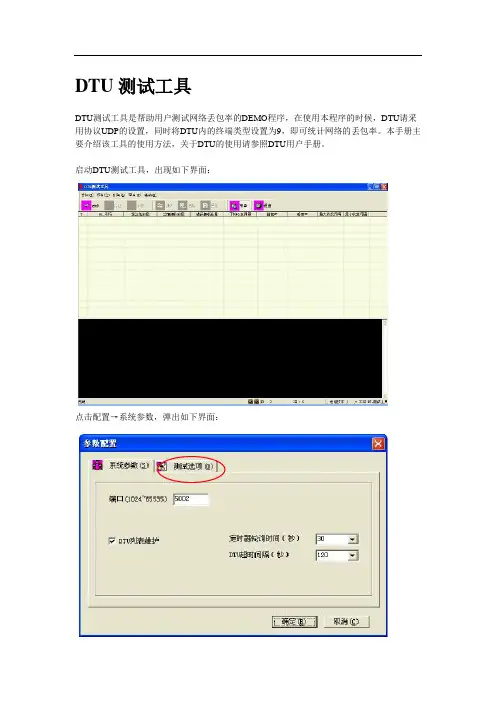

DTU测试工具DTU测试工具是帮助用户测试网络丢包率的DEMO程序，在使用本程序的时候，DTU请采用协议UDP的设置，同时将DTU内的终端类型设置为9，即可统计网络的丢包率。

本手册主要介绍该工具的使用方法，关于DTU的使用请参照DTU用户手册。

启动DTU测试工具，出现如下界面：点击配置→系统参数，弹出如下界面：配置DSC 端口（1024~65535），本例中启动服务的端口为5002 ，然后选择测试选项，弹出如下界面：设置DSC 发送间隔（秒）及数据长度（<900），本例中的发送间隔为30 秒，数据长度为256 个字节，设置完毕后点击确定按钮，返回DTU 测试工具主界面，点击启动服务，如下图：当DTU登陆测试工具后，点击测试按钮，测试开始，如下图所示：测试工具会统计丢包率，错包率及网络延时，便于用户判断网络状况。

DTU测试工具（用户操作指导手册）北京鼎升力创技术有限公司北京市海淀区上地东路1号盈创动力E座605室电话：传真：网址：还来不及享受美丽的锦瑟华年，就已经到了白发迟暮，一生匆匆而过。

生命，就是这样匆匆，还来不及细细品味，就只剩下了回忆。

生命匆匆，累了就选择放下，别让自己煎熬痛苦，别让自己不堪重负。

放下该放下的，心才会释放重负，人生才能安然自如。

人生就是一个口袋，里面装的东西越多，前行的脚步就越沉重。

总觉得该得到的还没有得到，该拥有的却已经失去，苦苦追寻的依然渺茫无踪。

心累，有时候是为了生存，有时候是为了攀比。

只有放下羁绊前行脚步的重担，放下阴霾缭绕的负面情绪，才能感受到“柳暗花明又一村”的豁然开朗，领悟到“一蓑烟雨任平生”的超然物外。

人生本过客，何必千千结。

不是所有的相识都能地久天长，不是所有的情谊都能地老天荒。

有些人终究是走着走着就散了，成为我们生命中的过客。

爱过，恨过，都会装点我们原本苍白的人生，感谢曾经在我们生命中出现过的人。

如果无缘继续红尘相伴，就选择放下吧，给自己和对方都留一段美好的回忆和前行的空间。

MD-109 4G DTU 使用手册目录第一章产品介绍 (2)1.1 产品简介 (2)1.2 产品外观 (3)1.3 标准配件 (4)1.4 安装尺寸 (6)1.5 工作原理 (7)1.6 规格参数 (8)1.6.1 技术参数 (8)1.6.2 指示灯说明 (9)1.6.3 串口定义 (9)1.7 技术优势 (9)1.8 典型应用 (10)第二章设备配置 (12)2.1 配置方法 (12)2.1.1准备工作 (12)2.1.2配置MD-109 (12)2.2 配置参数介绍 (19)2.3 恢复出厂设置 (21)2.4 固件更新 (21)2.5 远程配置 (23)附录1：点到中心调试案例 (30)附录2：驿云串口通调试案例 (35)附录3：数据中心的搭建 (40)附录4：DTU串口AT命令 (43)附录5：DTU短信模式及短信数据格式 (46)附录6：DTU连接S7-200结合组态软件通信案例 (50)第一章产品介绍本章主要介绍MD-109的外观、配件、规格参数和使用原理。

1、产品简介2、外观3、配件4、安装尺寸5、使用原理6、规格参数7、技术优势8、典型应用1.1产品简介MD-109是驿唐推出的新款嵌入式4G DTU 产品，支持中国移动、中国联通和中国电信的4G网络。

MD-109独到的嵌入式设计，使其尺寸更小，接口更灵活，MD-109让行业用户的嵌入式无线应用变的更加容易。

分体式的无线应用，无线通信设备和用户设备需要分别单独安装，不仅占用体积大，产品外观无整体性，安装、培训、调试也相对复杂，驿唐MD-109以其小巧的尺寸，灵活的接口，快速嵌入用户的设备，使得用户设备和无线通信设备融为一体。

MD-109的推出，必将引领无线通信应用一体化的趋势。

✧嵌入式设计，板子尺寸小巧，直接嵌入用户设备✧灵活的端子接线方式，同时支持串口RS-232和RS-485✧支持中国移动、中国联通和中国电信的4G网络✧和驿唐其他系列DTU 产品一样，兼容对mServer的连接✧即插即用：兼容多种数据中心软件，使得已有DTU 应用不必更改已有的数据中心软件✧支持点到点、点到多点、串口到串口的应用✧采用工业级元件，可在恶劣环境下使用，可在－40℃~＋85℃温度范围内使用MD-109可以直接嵌入各种需要实现无线通信的用户设备内部，如仪器、仪表、数据终端、RTU、工控机等设备，MD-109通过4G无线网络将与MD-109相连的用户设备数据传输到Internet 中的一台主机上，实现数据远程透明传输，MD-109可广泛应用于“物联网”涉及的各个行业：✧在电力行业，MD-109可以快速嵌入电表、电力应用终端等设备，实现无功补偿监测、配电监控、电表集抄、路灯监控等应用✧在供热领域，MD-109可以快速嵌入m-BUS 集中器，实现集中器与无线通信一体化✧在水应用行业，水表集抄、水资源管理远程监测、水路管网监测的无线通信都可以有MD-109的用武之地✧在环保领域，烟气在线监测(CEMS)、水质在线监测等污染源在线监测系统，MD-109可以当之无愧充当无线通信“神兵”的角色✧在设备维护领域，如电梯监控、空调监控等，MD-109可以快速嵌入用户的监测仪器，完成设备监控无线远传应用1.2产品外观图1-1：MD-109产品外观1.3标准配件图1-2：4G全频段吸盘天线吸盘天线图1-3：MD-109配置线图1-4：MD-109电源线图1-5：电源图1-6：MD-109端子接线示意图（RS-232）1.4安装尺寸图1-7：MD-109裸板尺寸1图1-8：MD-109裸板尺寸21.5工作原理图1-9：MD-109工作原理在MD-109中设置数据中心的IP（或域名）和端口后，MD-109利用4G无线网络拨号连上Internet，随后发起对所配的IP和端口（即mServer的监听端口）的连接，另外，用户软件系统通过虚拟串口等接口连接到mServer，进而实现了从用户设备到用户软件系统之间的无线、双向数据通信。

为了描述方便，现将以下名词做如下说明：DTU：接收现场采集器的数据，把数据通过INTERNET网络传输到中心平台的设备。

VPN：是虚拟专网，指依靠ISP在公用网络中建立专用的数据通讯网络的技术。

APN是移动向客户提供的VPN专线业务；VPDN是联通向客户提供的VPN 专线业务。

动态域名解析：就是指把一个固定的域名解析到一个具有动态IP的主机上。

如果中心平台不具备固定IP地址的条件，中心电脑运行动态域名解析客户端软件，来确保数据传输。

中心平台：指安装能够解析前端采集器的数据格式并对数据进行处理的软件的电脑。

1数据采集传输的过程DTU登录GPRS网络之后，根据设置的IP地址和端口来与中心平台进行TCP/IP 连接。

当TCP/IP连接建立之后，前端采集设备和中心软件之间就可以进行数据通讯。

如下图所示：（DTU的工作过程示意）2 DTU与中心平台的组网方式根据中心平台能不能上网和如何上网的情况，DTU与中心平台有以下几种组网方式。

2.1 INTTERNET结合固定IP地址中心电脑可以上INTERNET并且拥有固定IP地址。

这种情况，DTU通过IP 地址来寻找中心平台，平台不需要运行其它附加的软件就可以接收到前端采集的数据。

DTU中的手机卡需要开通普通的GPRS/CDMA数据业务即可。

如下图所示：（固定IP的组网方式）优势：系统稳定可靠，支持多的DTU的连接。

缺点：固定IP是宝贵而有限的资源，申请的费用相对很高。

2.2 INTERNET结合动态域名中心电脑可以上INTERNET但是没有固定的IP地址，每次路由器掉电重起的时候IP地址都会发生变化。

这种情况可以申请动态域名，在中心电脑运行动态域名解析软件的客户端，客户端软件把动态的IP地址发送到域名解析服务器。

DTU访问余名解析服务器获得动态域名此时对应的IP，从而建立连接，进行数据通讯。

DTU中的手机卡需要开通普通的GPRS/CDMA数据业务即可。

如下图所示：（动态域名的组网方式）优点：大大缩减了中心端申请固定IP地址的费用。

DTU4 使用说明一．打开DTU 电源开关，按＜A＞进入主菜单。

二．按＜2＞进入井深跟踪模式，选择第二种模式。

三．按＜4＞进入井深控制，按＜3＞选择井深单位米。

四.按＜3＞进入Calibrate sensors选择Draw works data,对绞车进行配置。

五.按下〈C〉进入编辑菜单，选：1）输入绞盘每一层的缆绳圈数，可设为统一值，也可对每一层进行单独配置。

2）输入大绳直径。

3）输入第一层线圈长度（用粉笔在相邻两个线圈之间进行标注，将线圈从缆盘上松开，测量两个标志之间的距离）。

4）输入绞车与定滑轮之间的总缆线数。

5）按〈1〉，输入Counts per rev 固定值40。

六.对已知钻杆进行标定。

选一根已知长度的钻杆，放到已知底点记下DTU 显示深度，上提钻具到已知高点记录DTU 显示深度，用较大值减小值，记为DTU 深度变化值，用已知钻杆长度除以DTU 跟踪深度变化值得出比例因子。

（可忽略为1）七.进入DEPTH CONTROL 菜单，（4）输入比例因子1，选（5）输入连接偏差0。

八.进入HOOKLOAD SENSOR 菜单，设定4 毫安与20 毫安时的大钩负荷值。

一般4毫安设为100PSI，20 毫安设为850PSI。

九．记下方钻杆挂一根钻杆时的大钩负荷值。

设置SP 值为大钩负荷值乘以1.1。

十．到底后设置参考点（在DTU 中输入此时滚筒的层数圈数，当前井深。

）到底后，通知司钻保持钻具不动，记下此时滚筒上线圈的层数及缆线数，在Calibration菜单中选择Referenee Point菜单，选择Set new referencepoin”,并输入实际值，进入井深控制菜单，输入当前井深。

如下钻过程中，井深不增反而减少，在”draw works data”菜单中按“ C”进入编辑菜单，选择<5>Rotary Sensor选<2> “ Select Direction ”选择另一相反方向即可。

无线连接、无限应用！D800 GPRS DTU快速使用指南目的本文档的目的是帮助客户尽快的建立DTU的测试系统。

测试系统建好后，可以通过DTU 和数据中心进行无线的数据传输。

1 连接DTU参照DTU的接口定义，用串口线把DTU 和电脑连接起来，如下图所示：接口定义序号 1 2 3 4 5 6 7 8 9 10RS-232 GND RX TX GPI GPO RTS CTS WDC GND VINRS-485 GND B- A+ GPI GPO RTS CTS WDC GND VINTTL GND RX TX GPO RTS CTS WDC GND VIN按上图所示：把天线通过天线接口和DTU相连。

在SIM卡接口处取出SIM卡座，放入开通GPRS功能，接入点是CMNET的SIM卡。

用串口线把DTU和电脑连接起来。

串口线连接电脑的一端使用标准的9针接口，接线方法如下表：另一端连接到DTU的1（地），2（RX），3（TX）口。

DTU 9针接口说明1 5 GND2 2 RX3 3 TX用220V转12V的电源适配器给DTU供电。

正极接10口，负极接9口，请勿接反。

2. 配置DTU1、打开配置工具，如下图所示。

2、点击帮助按钮可以了解连接DTU的顺序。

3、连接DTU成功后，配置“主数据中心IP地址”。

此地址是电脑连接到因特网的公网IP地址。

可登陆/，获得电脑的IP地址。

4、把传输方式配置成“透明传输”，连接方式配置成“TCP连接”，调试状态设置成“1”。

注意把DTU和设备连接时要把调试状态设置成“0”。

3．连接到数据中心1、打开超级终端，把波特率设置成57600，8N1。

2、打开数据中心软件，把端口设置成5001，点“侦听”，等待DTU连接，如果DTU连接上来后如下图显示：3、DTU和数据中心建立连接后，就可以进行数据的无线传输。

通过超级终端发数据给DTU,DTU收到数据后通过无线的方式发送给数据中心软件并显示。

DTU使用说明书此说明书适用于下列型号产品：文档修订记录目录第一章产品简介 (3)1.1产品概述 (3)1.2 产品特点 (3)1.3工作原理框图 (4)1.4产品规格 (4)第二章安装 (8)2.1概述 (8)2.2 开箱 (8)2.3安装与电缆连接 (8)2.4电源说明 (11)2.5指示灯说明 (11)第三章参数配置 (12)3.1 配置连接 (12)3.2 参数配置方式介绍 (12)3.3 参数配置详细说明 (12)3.3.1 配置工具运行界面 (13)3.3.2 设备上电 (14)3.3.4 中心服务 (20)3.3.5 串口 (21)3.3.6 无线拔号 (22)3.3.7 全局参数 (23)3.3.8设备管理 (25)3.3.9其它功能项 (26)第四章数据传输试验环境测试 (26)4.1 试验环境网络结构 (26)4.2 测试步骤 (27)第一章产品简介1.1产品概述F2X16系列IP MODEM是一种物联网无线数据终端，利用公用蜂窝网络为用户提供无线长距离数据传输功能。

该产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供RS232和RS485（或RS422）接口，可直接连接串口设备，实现数据透明传输功能；低功耗设计，最低功耗小于5mA@12VDC；提供1路ADC,2路I/O，可实现数字量输入输出、脉冲输出、模拟量输入、脉冲计数等功能。

该产品已广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。

IP MODEM典型应用如图 1-1 所示：图1-1IP MODEM应用拓扑图1.2 产品特点工业级应用设计◆ 采用高性能工业级无线模块◆ 采用高性能工业级32位通信处理器◆ 低功耗设计，支持多级休眠和唤醒模式，最大限度降低功耗◆ 采用金属外壳，保护等级IP30。

DTU快速配置入门
1，找到DTU随机的光盘中的配置工具，如果配置不成功，可能是版本比较旧，请与我们技术支持联系要最新版的配置工具。

2，选择对应的机型，让设备处理配置状态，波特率为115200，打开端口后，在日志档中会提示请给设备上网（如果已上电请重新上电），同时最下方有发送与接收字节的提示，如下图
注：如果发现发送有数据，接收没有数据为0时，请检查数据线是否标配的配置串口线。

3，连接没问题时设备会自动读取默认的配置参数，如下图
4，根据客户的数据中心与端口对快速配置参数档进行参数配置，一般客户只需配置快速配置参数档即可满意使用。

配置完成后点下方的保存配置参数就可以了。

注：
1）主中心与端口填客户接收端的后台数据中心对外的公网IP，也可以是域名解析的域名与端口，端口是需要在客户数据中心的电脑固定局域网内网的IP在路由器做
一个对外网的虚拟端口映射。

2）备份中心与端口最好是与主中心与端口相一致。

3）波特率与客户要连接的下位机串口连接的波特率相一致。

4）设备I\D是客户自定义的8位数字，原则是便于客户对DTU的易记好管理。

5，配置参数保存成功后，点重启并进入通信状态，DTU的配置就算完成。

6，装卡并测试通道连接OK后，设备的ONLINE蓝灯会常亮，有数据传输时ACT黄灯会快闪。

在监控数据档会有“CONNETED”的连接成功的提示。
