通风排烟设计工具箱一、通风管道流量阻力表1、缩伸软管摩擦阻力表(3)与散流器的摩擦阻力：(4).保持风速必须的动压：当v=2m/s时, ΔP=2.4Pa；当v=3m/s时, ΔP=5.4Pa当v=4m/s时, ΔP=9.6Pa；当v=5m/s时, ΔP=15Pa当v=6m/s时, ΔP=21Pa22、不同送风方式的风量指标和室内平均流速ASHRAE三、室内风管风速选择表3、通风系统之流速m/s2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s5、回风口风速6、回风格栅的推荐流速m/s10、侧送风口送风量五、通风系统设计1、送风口布置间距回风口应根据具体情况布置2注:3相应送风范围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。
实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。
4、空调房间允许最大送风温差℃舒适性空调的送风温差送风高度H小于等于5m，送风温差小于等于10度；送风高度H大于5m，送风温差小于等于15度。
为防止出风口结露，应使送风干球温度高于室内空气的露点温度2-3度。
厨房的详细工艺资料，在建筑专业所提供的方案图上，一般只有厨房的面积、层高和灶台的位置，另一方面在现有的设计参考资料中缺少有针对性的技术措施，这就给合理地确定厨房通风量带来了困难，通常同样的厨房，不同的人进行设计，其结果往往不同，甚至相差悬殊，但是依据技术措施，又能各自找到根据。
因此，厨房的通风设计形成了，因人而异，无统一标准的局面，我认为之所以会出现这种现象，与我们常用的《技术措施》在厨房通风量确定上，概念不明确，要求不一致有关，为说明问题，我们可以结合常用的建设部建筑设计院《民用建筑暖通空调设计技术措施》，（下简称《措施一》）和我院编制的《暖通专业统一技术措施》（下简称《措施二》）中的有关规定，讨论一下厨房的通风量确定问题。

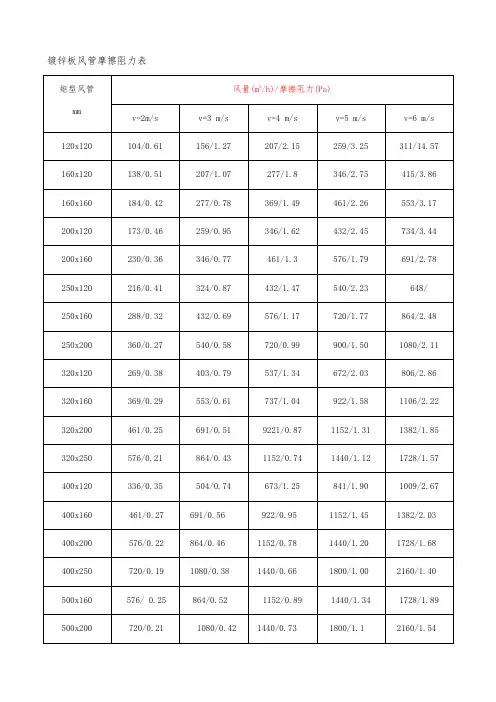

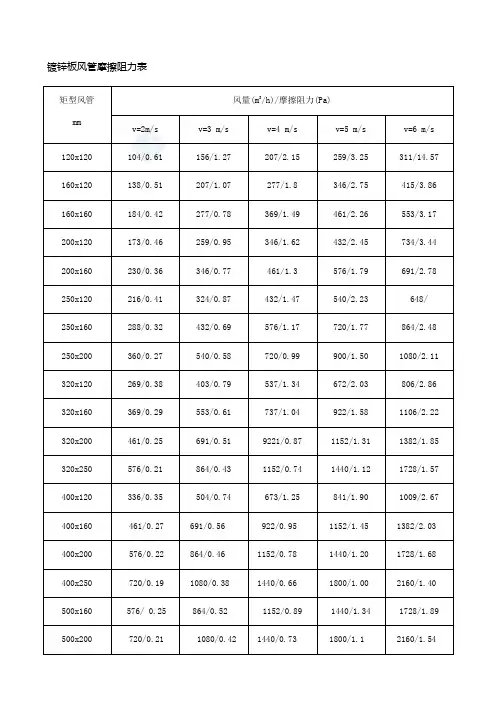

镀锌板风管摩擦阻力表室风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。
四、室风口风速选择表1、送风口风速m/s2、以噪音标准控制的允许送风流速4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系9、顶棚散流器送风量10、侧送风口送风量五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。
2、标准型号风盘所接散流器的尺寸表-办公室注:办公室推荐送风口流速:2.5-4.0m/s风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。
3、散流器布置散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。
实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。
4、空调房间允许最大送风温差℃舒适性空调的送风温差送风高度H小于等于5m，送风温差小于等于10度；送风高度H大于5m，送风温差小于等于15度。
为防止出风口结露，应使送风干球温度高于室空气的露点温度2-3度。
5、工艺性空气调节空调房间允许最大送风温差.注:生活区或工作区处于下送气流的扩散区时,送风温差应通过计算确定。
民用建筑最小新风量《空调通风工程系统运行管理规》(征求意见稿)：空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间二氧化碳浓度小于0.1%。
民用建筑主要房间人员所需新风量〔m3/（h·P）〕《采暖通风与空气调节设计规》（报批稿）第3.1.9条：（强制性条文）建筑物室人员所需最小新风量，应符合以下规定：①民用建筑人员所需最小新风量按现行有关卫生标准确定；②工业建筑应保证每人少于30 m3/h的新风量。
镀锌板风管摩擦阻力表104/0.611152/0.142722/0.22室内风管风速选择表1、低速风管系统的推荐和最大流速m/s室外空气入口2、低速风管系统的最大允许速m/s注：民用住宅≤35dB （A ），商务办公≤45dB （A ）。
四、室内风口风速选择表 1、送风口风速4m/s 2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s门下部百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系0.380.38--1.529、顶棚散流器送风量1.52.010、侧送风口送风量2.5501000*75五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。
2、标准型号风盘所接散流器的尺寸表-办公室注:办公室推荐送风口流速:2.5-4.0m/s风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。
3、散流器布置散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。
实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。
4、空调房间允许最大送风温差℃8.3 10舒适性空调的送风温差送风高度H小于等于5m，送风温差小于等于10度；送风高度H大于5m，送风温差小于等于15度。
为防止出风口结露，应使送风干球温度高于室内空气的露点温度2-3度。
5、工艺性空气调节空调房间允许最大送风温差.民用建筑最小新风量《空调通风工程系统运行管理规范》(征求意见稿)：空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间内二氧化碳浓度小于0.1%。
