送风口风量估算

风口风速表(可以直接使用，可编辑实用优秀文档，欢迎下载）空调系统低速风管内的空气流速 卫生间根据资料[Ⅱ]表７-４，风管内的风速如下，风管长宽比不宜大于4，最大不超过10。

回风口风速如下：机械排风，进排风风口风速 厨房排风，排风罩最小排风量：L=1000*P*H （P 罩子轴变长，墙侧不计；H 罩口距灶面距离；灶口断面吸风速度≥0.5m/s ）汽车库换气次数 加压送风系统：柴油发电机房通风量，宜单独设置机械排风系统洗衣房通风量无尘室工程的换气次数及风速规定（图表对照）根据我国《洁净厂房设计规范》（GB 50073-2001）规定不同级别的非单向流无尘室工程、洁净室工程、无菌室工程等送风量的计算所需的换气次数以及无尘室工程的气流速度/换气次数，一直是无尘室工程设计中受到关注的问题，随着无尘室污染源的控制效果增加及末端过滤器效率的提高等，对有关规范、导则等提出的推荐或参考值是否偏于保守，已有不少讨论；FFU在应用中人们担心的噪音、损坏维修等问题已在实践中得到解决，随着FFU的不断改进，对是否采用FFU回风系统也是个热点：悬浮分子污染（AMC）的控制在微电子及IC工业中已日益提到日程上来，受到关注。

以下对这些问题的情况分别作归纳和分析。

关于无尘室工程的气流速度1、有关推荐或参考值的应用无尘室内一定洁净度下气流速度的确定，随无尘室用途等具体情况而异，它不仅受室内发尘量及过滤器效率还受其他因素影响，就工业无尘室工程而言，影响洁净度及选择气流速度的因素主要是：(1)无尘室内污染源：建筑物组件、人员数量及操作活动、工艺设备、工艺材料及工艺加工本身等都是尘粒释放源，根据具体情况而异，变化很大；(2)无尘室内气流流型及分布：单向流要求均匀、平等的流线，但会受到工艺设备布置和位置变动及人员活动情况等的干扰形成局部涡流；而非单向流要求充混合，避免死角及温度分层；(3)自净时间（恢复时间）的控制要求：无尘室中事故释放或带入污染物或空气气流的中断或正常操作时的间歇性对流气流或人及设备的移动等都会造成洁净度的恶化，恢复到原来洁净度的自净时间决定于气流速度；对自净时间的控制要求取决于此时间框架内（恶化的洁净度下），对产品生产的质量及成品率影响的承受能力；(4)末级过滤器的效率：在一定的室内发尘量下，可采用较高效率的过滤器以降低气流速度；为节能应考虑采用较高效率的过滤器，并降低气流速度，或采用较低效率的过滤器并采用较高的气流速度，以求流量与阻力的乘积最小；(5)经济性考虑：过大的气流速度造成投资及运行费用的增加，合适的气流速度为以上诸因素合理的综合，过大往往不必要，亦不一定有效果；(6)对洁净度要求低的无尘室工程，有时换气次数决定于室内排热的要求。

风管，是用于空气输送和分布的管道系统。

有复合风管和无机风管两种。

风管可按截面形状和材质分类。

中央空调风口是中央空调系统中用于送风和回风的末端设备，是一种空气分配设备。

送风口将制冷或者加热后的空气送到室内，而回风口则将室内污浊的空气吸回去，两者形成一整个空气循环，在保证室内制冷采暖效果的同时，也保证了室内空气的制冷及舒适度。

风口的大小取决于室内机容量的大小，如果出风口过大，风管过长，则气流速度就会下降，从而影响空调使用效果；如果出风口选择过小，则气流速度会变大，从而导致风直吹人体上引起的不适感，还有可能导致噪音过大。

1、风管内的风速：一般空调房间对空调系统的限定的噪音允许值控制在40 ～50dB（A）之间，即相应NR（或NC）数为35 ～ 45dB（A）。

根据设计规范，满足这一范围内噪音允许值的主管风速为4 ～ 7m/s，支管风速为2 ～ 3m/s。

通风机与消声装置之间的风管，其风速可采用8 ～10m/s。

2、出风口尺寸的计算：为防止风口噪音，送风口的出风风速宜采用2 ～ 5m/s。

风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在3 ～ 4米的房间大约取风速在2 ～ 2.5m/s。

3、回风口的吸风速度：回风口位于房间上部时，吸风速度取4 ～ 5m/s，回风口位于房间下部时，若不靠近人员经常停留的地点，取3 ～ 4m/s，若靠近人员经常停留的地点，取1.5 ～2m/s，若用于走廊回风时，取1 ～1.5m/s。

4、风管安装注意事项及风管计算：在风管设计尽量小的情况下保证主管风速5m/s，支管风速3m/s。

（1）风管计算公式：所选设备风量÷3600÷风速=风管截面积；同时注意保证风管：长边÷短边≤4，一般不要＞4，特殊情况特殊对待；（2）风口的选择：所选房间风量÷3600÷风速=散流器喉部截面积；注意：双百叶风口截面积为以上公式所得面积÷0.7。

人体状态长时间坐短时间坐轻工作重工作应用办公室餐厅商店轻工业工厂、舞厅冷却 m/s 0.10.150.20.3加热 m/s 0.20.30.350.45应用场所盘形送风口顶棚送风口侧送风口广播室3.0～4.5 4.0～4.5 2.5医院疗房4.0～4.5 4.5～5.0 2.5～3.0饭店房间、会客室4.0～5.0 5.0～6.0 2.5～4.0百货公司、剧场 6.0～7.5 6.2～7.55.0～7.0教室、图书馆、办公室 5.0～6.06.0～7.5 3.5～4.523456侧送，大风量6.58.3101214侧送，小风量911131517顶棚散流器9.516171818单位地板面积的工作区平均送风量l/s m 流速m/s 侧送百叶风口3～60.13～0.187送风风速标准逗留区之最大允许流速m/s 返回逗留区流速与人体感觉的关系 返回0～0.08流速m/s人体感觉不舒适，停滞空气的感觉低速风管系统的推荐和0.1270.127～0.25理想，舒适送风方式基本舒适不舒适，可以吹动薄纸对站立者为舒适感之上限用于工厂和局部空调下列房间高度m送风方式换气次数1/h 0.330.380.38～1.52逗留区流速与人体感觉的关系推荐的送风口流速通风系统之流速百叶窗的推荐流速送风口之最大允许流速m/s 返回空调房间允许之最大送风温差℃ 返回不同送风方式的送风量指标和室内平均流速 ASHRAE 返回逗留区之最大允许流速不同送风方式的送风量指标以噪音标准控制的允许空调房间允许之最大送送风口之最大允许流速低速风管系统的最大允回风格棚的推荐流速低速风管系统的最大允许流速m/s 返回推荐的送风口流速m/s 返回低速风管系统的推荐和最大流速m/s 返回以噪音标准控制的允许送风流速m/s 返回回风格棚的推荐流速m/s 返回通风系统之流速m/s 返回百叶窗的推荐流速m/s 返回。

4、一般主风管的风速为8-9m/s,支风管的风速为5-7m/s.有风口的风速为3-5m/s.加装高效过滤器后的标准为0.36-0.54m/s.回风口的风速一般按1-1.5m/s估算。

6、非标规格：
说明：
1、设计计算时排风量按总送风量的15%估算，漏风量按总送风量的5%-10%估算.施工时根据设备排风要求计算排放量；
2、计算风量时除以上数据，同时要考虑风机出风口的全压（动压+静压）以及风管弯头的阻力因素Ps=PD+PA（PD—风管阻力，Pa;PA—空气过滤器、冷热盘管等空调装置的阻力之和，Pa）。

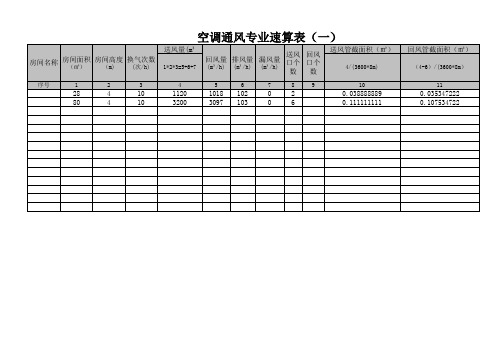

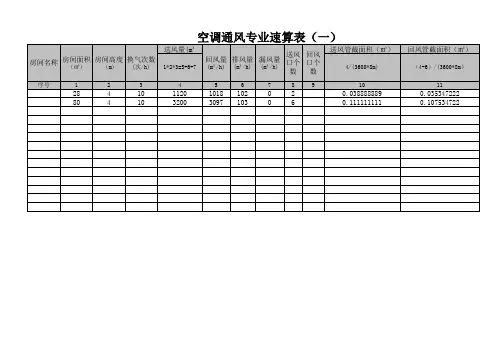

3、无排风要求的房间回风管截面积计算（4-7）/(3600*0.45m）.
5、高效送风口的规格：。

风管风量计算方法筑龙暖通2018-10-09 15:13:54通风工程风管的选择很大一部分取决于实际中风量，风速，但是风管风量怎么计算呢？风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数所以风管尺寸为1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式——或者求暖通基础知识研究文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。

这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格建议用标准的，施工规范里的是1600，没有1500.管道直径设计计算步骤，专业制作与安装——铁皮风管——不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。

管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。

2．肯定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，资料耗用少，制作用度小；但是系统的阻力大，动力消耗增大，运用用度增加。

对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。

流速低，阻力小，动力消耗少；但是风管断面大，资料和制作用度大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积堵塞管道。

因此，一定要经由过程全面的技术经济比较选定合理的流速。

按照经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3肯定。

除尘器后风管内的流速可比表6-2-3中的数值恰当减小一小时有3600秒，除以3600是由于计算公式前后的单元要统一。

这个公式对所有风管计算都适用，但是9m/s 这个风速值不是固定值，需要由你来设定。

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注：民用住在≤35dB（A），商务办公≤45dB（A）二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注：办公室推荐送风口流速：～ m/s风机盘管接风管的风速：通常为～ m/s，不能大于 m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽不宜大于1:，送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在～之间.实际上这要看装饰要求而定，如250×250的散流器，间距一般在米左右，320×320米在米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管：常用在空调送、回风管道(优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求)C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难)D、硅酸盐板风管：常用排烟管道(优点与无机玻璃钢板相类似，显着特点是防火性能较好；缺点：综合造价较高)E、复合保温板风管：常用有：上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高)G、其他风管：土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六：风口设计选型→流程七：阻力平衡计算机气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统每个系统在扫描区域………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式： G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m3/h)Q q、Q x —室内总全冷负荷和总显冷负荷（KW）H n —室内空气焓值（KJ/Kg)H s —送风焓值（KJ/Kg)t n —室内温度（℃)t s —送风温度（℃)c —空气定压比热[KJ/(Kg. ℃)] ，可取 KJ/(Kg. ℃)ρ—空气密度(Kg/m3)，在标准大气压下，空气稳定20℃时，取 Kg/m3舒适型空调和工艺空调的送风温度差可参考下表选取：注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式： S=G/3600V确定主风管及各分支管截面积S —风管截面积（㎡）G —风管内风量（m3/h）V —风管内风速（m/h），一般做设计时候，空调送风主管风速不宜大于6 m/h，支管风速不宜大于3 m/h，具体风速可参照下表：低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格（mm）：Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格（mm）：120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2～4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◇单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◇侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◇可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形（方形）散流器：1气流型式为贴附型（平送型）、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为（A+75）×（B+75）◇三面吹散流器：1气流型式为贴附型（平送型）、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◇条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◇条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◇自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◇地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风，所以不宜做的过大◇遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞米为宜◇网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附（平送）型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中Φ126. Φ205叶片密度大，其余规格叶片单边间距为25mm◇圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24′◇圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◇可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式（变风量）喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程，风量的控制，适用于大型厅展，以达到侧向吹出距离远，并扩展其流向下扩展◇带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸（假定流速法）风口的风速选择卡参考下表流程七：阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为～mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时，K=3～5弯头三通少时，K=1～22)校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m3/h，风速9m/s，得风管尺寸=40000m3/h除以9m/s除以3600s=㎡=*风管尺寸：1500×800mm，而根据矩形常用规格只有：1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件（如三通、弯头）本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速（m/s）表6-2-2空调系统低速风管内的空气流速3、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.若超过上述规定，可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡.调整后的管径按下式计算：(6-2-2)式中 D′—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P′—要求达到的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡.增大后的风量按下式计算：(6-2-3式中 L′—调整后的支管风量m3/hL —原设计的支管风量m3/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，达到预期的流量分配.5、计算系统的总阻力。

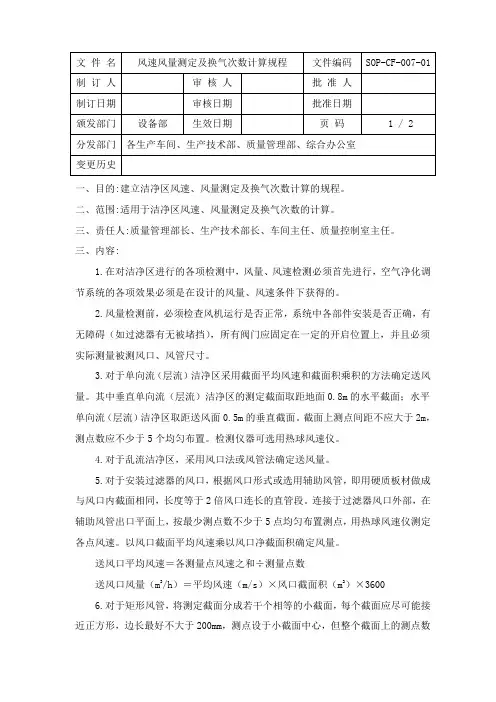

风口风量计算及正压值、排烟量标准Q=V*S*3600Q-----风量 m3（m3/小时）单位时间内,流过井巷或风筒的空气体积或质量。

单位时间内空气的流通量,有送风量、新风量等其他细分，送风量用于表明鼓风机等通风设备的能力,单位是立方米/秒。

因为体积较大，一般是立方米/小时风机风量可以到数以万计立方米/小时。

新风量，是指室内新鲜空气的总量。

我国国家标准GB/T18883-2002规定，新风量不应小于30m3/h.人。

V-----各测点平均风速米/秒，用风速仪可以检测。

S-----风口面积 m2正压值的要求是：当相通加压部位的门关闭的条件下，其值应足以阻止着火层的烟气在热压、风压、浮压等力量联合作用下进入楼梯间、前室或封闭避难层。

为了促使防烟楼梯间内的加压空气向走道流动，发挥对着火层烟气的排斥作用，因此要求在加压送风时防烟楼梯间的空气压力大于前室的空气压力，而前室的空气压力大于走道的空气压力。

防烟楼梯间﹥前室﹥走道《高层民用建筑设计防火规范》(GB5 0 0 4 5 - 95 )(以下简称“高规”)的第条规定 ,机械加压送风机的全压 ,除计算最不利环管道压头损失外 ,尚应有余压 ,其余压值应符合下列规定 :(1)防烟楼梯间为 4 0 Pa～5 0 Pa;(2 )前室、合用前室、消防电梯前室、封闭避难层(间)为2 5 Pa～30 Pa;“高规”规定的余压 ,应保证发生火警时 ,使防烟楼梯间压力高于前室的压力,而前室压力高于走道的压力,使着火层的烟气不能进入前室和防烟楼梯间,能有效保障人员的安全疏散。

但在高层建筑竣工检测、验收时余压值达不到规范要求的现象在工程中比较常见。

设置机械加压送风防烟设施部位所要求的余压值难以形成的原因比较复杂 ,其中有设计不合理的原因 ,也有产品质量和施工质量问题。

风机风量计算方法风机风量的定义为:风速V与风道截面积F的乘积.大型风机由于能够用风速计准确测出风速,所以风量计算也很简单,直接用公式Q=VF,便可算出风量.风机数量的确定根据所选房间的换气次数，计算厂房所需总风量，进而计算得风机数量。

计算公式：N=V×n/Q 其中：N——风机数量（台）； V——场地体积（m3）； n——换气次数（次/时）； Q——所选风机型号的单台风量（m3/h）。

风机型号的选择应该根据厂房实际情况，尽量选取与原窗口尺寸相匹配的风机型号，风机与湿帘尽量保持一定的距离（尽可能分别装在厂房的山墙两侧），实现良好的通风换气效果。

排风侧尽量不靠近附近建筑物，以防影响附近住户。

如从室内带出的空气中含有污染环境，可以在风口安装喷水装置，吸附近污染物集中回收，不污染环境引风机所需风量风压如何计算1、引风机选型，首要的是确定风量；2、风量的确定要看你做什么用途，不同的用途风量确定方法不一样，请参照专业书籍或者请教专业技术人员；3、确定了风量之后，逐段计算沿程阻力和局部阻力，将它们相加，乘以裕量系数，得出需要的压力；4、查阅风机性能数据表，或者请风机厂家查找对应的风机型号即可风机风量和风压计算功率，工业方面用，设计中，通过风量和风压计算风机的大概功率功率(KW)=风量(m3/h)*风压(Pa)/(3600*风机效率*机械传动效率*1000)。

风量=(功率*3600*风机效率*机械传动效率*1000)/风压。

风机效率可取0.719至0.8；机械传动效率对于三角带传动取0.95，对于联轴器传动取0.98。

风量如何计算？要加入风机功率管道等因素，抽风空间的大小等?比如说：100平方的房间我需要每小时抽风500立方，要怎么求出它的风机的功率，管道等。

还有风速和立方怎么算出来的，比如说0.1或0.5米每秒的风速多长时间可以抽100立方或500立方的风？以上的两个问题要求有个计算公式，公式中的符号要注明。

新风系统常用的设计方案及风量计算方法一、新风方案的选择1．1 空调系统的新风量，应符合下列规定：（1）不小于人员所需新风量，以及补偿排风和保持室内正压所需风量两项中的较大值；（2）人员所需新风量应满足下表的要求，并根据人员的活动和工作性质以及在室内的停留时间等因素确定。

（3）工业建筑应保证每人不小于30m3/h的新风量。

1．2 当空调系统不设新风系统时，室外风仍可通过门、窗的缝隙渗透到室内，因此负荷计算时，必须计算通过围护结构、门、窗缝隙渗入室内的新风负荷，渗入的空气量可按不小于以下换气次数估算：适用于一面或二面有门、窗暴露的房间，当房间有三面或四面门、窗暴露面时，应乘以系数1.15。

1．3 与多联式中央空调相配套，常用的新风方案有三种：①新风处理机；②全热交换器；③风机箱直接送风（新风不处理）。

（1）板翅式全热交换器板翅式全热交换器的热交换单元是采用不燃性矿物纤维作为基材，经专门加工制成吸湿、透湿性能良好的纸状波形折摺态，能够实现湿度（水分子）的交换，这样，温度和湿度不同的两股气流相间通过各自流道时，一方面通过传导进行显热的交换，另一方面，也在水蒸气分压力差的作用下，透过薄的纸状层进行质－湿的交换。

（2）三种方案的对比如下：另外，显热交换器有时也会采用，与全热交换器相比，其优点为：热交换元件是以交叉叠放的铝箔波纹板作为基材制成的，寿命长；其缺点为：只能回收显热，不能回收潜热，焓效率较低。

（3）通过以上对比，可以看出，“风机箱直接送风”这种新风方案，处理不当会造成室内舒适度下降，实际工程中应用较少；对于新风处理机和全热交换器这两种方案，应首选新风处理机，因为该方案将室外新风处理到室内设计状态，处理效果最好，最规范。

1．4 除以上三种外，其它新风方案有：（1）选用风冷热泵水机和水盘管的新风机组；（2）高层的塔楼选用多联机系统，而裙房选用传统的水机系统时，可以考虑用水机系统带上塔楼的新风系统；（3）选用其他品牌的直接蒸发的新风机组。
