牛顿环实验报告数据处理牛顿环实验报告数据处理引言：牛顿环实验是一种经典的光学实验，通过观察干涉环的形态和大小，可以得到有关光的波长和透明介质的厚度等信息。
本文将对牛顿环实验的数据进行处理和分析，以探索实验结果的物理意义。
一、实验装置与原理牛顿环实验通常采用的装置是一块平凸透镜和一块平凹透镜，它们之间夹着一片透明的圆形玻璃片。
当透镜与玻璃片之间存在一薄膜时，光线经过反射和折射后在玻璃片上形成一系列干涉环。
这些干涉环的直径与薄膜的厚度有关，通过测量干涉环的直径可以得到薄膜的厚度。
二、实验数据的采集在实验中，我们使用了一台高分辨率的显微镜来观察牛顿环，并使用显微镜的刻度尺来测量干涉环的直径。
我们选取了不同位置的干涉环进行测量，并记录下了相应的直径数据。
三、数据处理和分析1. 干涉环直径与薄膜厚度的关系根据光学理论，牛顿环的半径与薄膜的厚度呈线性关系。
我们将实验测得的干涉环直径与相应的薄膜厚度进行绘图，并通过线性拟合得到拟合直线。
通过拟合直线的斜率，我们可以得到薄膜的平均厚度。
2. 干涉环直径的变化规律通过观察干涉环的直径随距离变化的规律，我们可以推断出薄膜的性质。
当干涉环的直径随距离的增加呈现周期性变化时，说明薄膜是均匀的。
而当干涉环的直径变化不规律时，说明薄膜存在不均匀性或者有多层结构。
3. 干涉环的颜色牛顿环的颜色与光的波长和薄膜的厚度有关。
通过观察干涉环的颜色变化，我们可以推断出光的波长或者薄膜的厚度是否发生了变化。
当干涉环的颜色由红到紫依次变化时，说明光的波长较大；而当干涉环的颜色由紫到红依次变化时，说明光的波长较小。
四、实验结果与讨论通过对实验数据的处理和分析，我们得到了牛顿环的直径与薄膜厚度的关系，并通过拟合直线得到了薄膜的平均厚度。
同时，观察干涉环的直径变化规律和颜色变化，我们可以推断出薄膜的性质和光的波长。
然而，需要注意的是，实验中可能存在一些误差。
首先，显微镜的刻度尺可能存在一定的读数误差。
⽤⽜顿环测量透镜的曲率半径（附数据处理）007⼤学实验报告评分：课程：学期：指导⽼师：007年级专业：学号：姓名：习惯⼀个⼈007实验3-11 ⽤⽜顿环测量透镜的曲率半径⼀. 实验⽬的1．进⼀步熟悉移测显微镜使⽤，观察⽜顿环的条纹特征。
2．利⽤等厚⼲涉测量平凸透镜曲率半径。
3. 学习⽤逐差法处理实验数据的⽅法。
⼆．实验仪器⽜顿环仪，移测显微镜，低压钠灯三．实验原理⽜顿环装置是由⼀块曲率半径较⼤的平凸玻璃透镜，以其凸⾯放在⼀块光学玻璃平板（平晶）上构成的，如图1所⽰。
平凸透镜的凸⾯与玻璃平板之间的空⽓层厚度从中⼼到边缘逐渐增加，若以平⾏单⾊光垂直照射到⽜顿环上，则经空⽓层上、下表⾯反射的⼆光束存在光程差，它们在平凸透镜的凸⾯相遇后，将发⽣⼲涉。
从透镜上看到的⼲涉花样是以玻璃接触点为中⼼的⼀系列明暗相间的圆环（如图２所⽰），称为⽜顿环。
由于同⼀⼲涉环上各处的空⽓层厚度是相同的，因此它属于等厚⼲涉。
由图１可见，如设透镜的曲率半径为Ｒ，与接触点Ｏ相距为ｒ处空⽓层的厚度为ｄ，其⼏何关系式为：由于Ｒ>>ｄ，可以略去d2得（3-11-1）光线应是垂直⼊射的，计算光程差时还要考虑光波在平玻璃板上反射会有半波损失，从⽽带来 /2的附加程差，所以总程差为产⽣暗环的条件是：其中ｋ＝0，1，2，3，...为⼲涉暗条纹的级数。
综合(23-1)、(23-2)和(23-3)式可得第ｋ级暗环的半径为：（3-11-2）由(4)式可知，如果单⾊光源的波长已知，测出第ｍ级的暗环半径ｒm ，即可得出平凸透镜的曲率半径Ｒ；反之，如果Ｒ已知，测出ｒm 后，就可计算出⼊射单⾊光波的波长。
但是⽤此测量关系式往往误差很⼤，原因在于凸⾯和平⾯不可能是理想的点接触；接触压⼒会引起局部形变，使接触处成为⼀个圆形平⾯，⼲涉环中⼼为⼀暗斑。
或者空⽓间隙层中有了尘埃，附加了光程差，⼲涉环中⼼为⼀亮（或暗）斑，均⽆法确定环的⼏何中⼼。

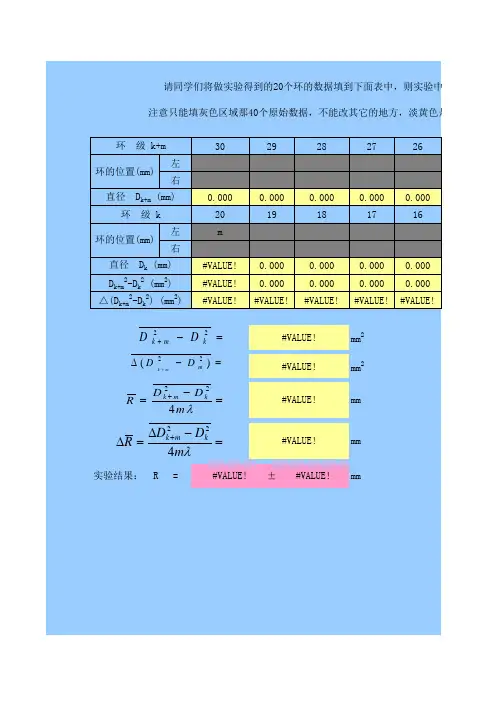

实际测量时，我们可以通过测量距中⼼较远的两个暗环的半径ｒm 和ｒn 的平⽅差来计算曲率半径Ｒ。

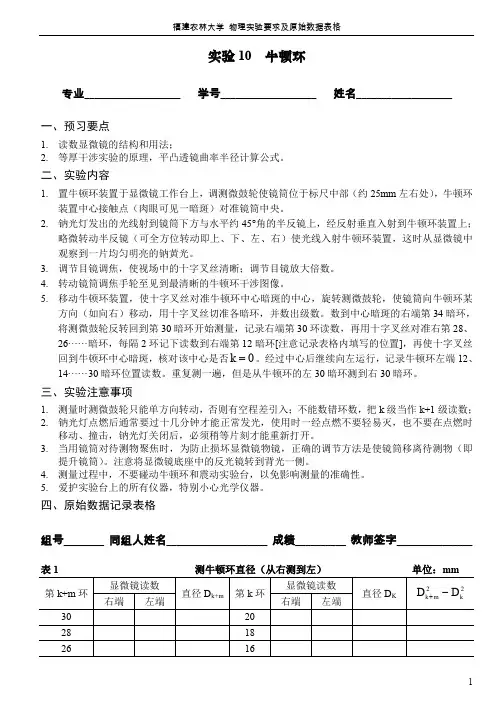

福建农林大学 物理实验要求及原始数据表格1实验10 牛顿环专业___________________ 学号___________________ 姓名___________________ 一、预习要点1. 读数显微镜的结构和用法；2. 等厚干涉实验的原理，平凸透镜曲率半径计算公式。
二、实验内容1. 置牛顿环装置于显微镜工作台上，调测微鼓轮使镜筒位于标尺中部（约25mm 左右处），牛顿环装置中心接触点（肉眼可见一暗斑）对准镜筒中央。
2. 钠光灯发出的光线射到镜筒下方与水平约45°角的半反镜上，经反射垂直入射到牛顿环装置上；略微转动半反镜（可全方位转动即上、下、左、右）使光线入射牛顿环装置，这时从显微镜中观察到一片均匀明亮的钠黄光。
3. 调节目镜调焦，使视场中的十字叉丝清晰；调节目镜放大倍数。
4. 转动镜筒调焦手轮至见到最清晰的牛顿环干涉图像。
5. 移动牛顿环装置，使十字叉丝对准牛顿环中心暗斑的中心，旋转测微鼓轮，使镜筒向牛顿环某方向（如向右）移动，用十字叉丝切准各暗环，并数出级数。
数到中心暗斑的右端第34暗环，将测微鼓轮反转回到第30暗环开始测量，记录右端第30环读数，再用十字叉丝对准右第28、26······暗环，每隔2环记下读数到右端第12暗环[注意记录表格内填写的位置]，再使十字叉丝回到牛顿环中心暗斑，核对该中心是否0=k 。
经过中心后继续向左运行，记录牛顿环左端12、14······30暗环位置读数。
重复测一遍，但是从牛顿环的左30暗环测到右30暗环。
三、实验注意事项1. 测量时测微鼓轮只能单方向转动，否则有空程差引入；不能数错环数，把k 级当作k+1级读数；2. 钠光灯点燃后通常要过十几分钟才能正常发光，使用时一经点燃不要轻易灭，也不要在点燃时移动、撞击，钠光灯关闭后，必须稍等片刻才能重新打开。
