光电开关实用电路2

光电开关的原理和应用光电开关是一种利用光电效应原理实现检测和控制的设备。

它通过光电传感器将光信号转换为电信号，实现对物体的检测、计数、测距等功能。

光电开关具有响应速度快、反应灵敏、使用寿命长的特点，广泛应用于自动化控制系统中。

本文将介绍光电开关的原理、分类以及在工业生产和日常生活中的应用。

一、光电开关的工作原理光电开关的工作原理基于光电效应。

光电效应是指在光照射下，物质中的电子吸收光能并发生电离现象。

光电开关利用光电效应来实现信号的检测和控制。

其工作过程包含光电传感器和光电控制器两个部分。

光电传感器：光电传感器是光电开关中最重要的组成部分，它通常由光源、光敏元件和光电电路三部分组成。

光源发射光线照射到被测物体上，被测物体反射的光线再经过光敏元件接收。

光敏元件可以是光电二极管、光敏电阻、光敏三极管等。

当光线照射到光敏元件上时，光敏元件会产生电流或电压信号，完成对光信号的转换。

光电控制器：光电控制器是光电开关中的控制部分，其主要功能是对光敏元件输出的信号进行放大、滤波和判别。

根据不同的应用需求，光电控制器可以进行信号增强、阈值设置、控制输出等操作，使得光电开关能够适应不同环境下的检测要求。

二、光电开关的分类光电开关可以根据不同的工作原理和检测方式进行分类。

1. 按照工作原理分类：根据光电效应的不同机理，光电开关可以分为光电导型开关和光电障碍型开关。

光电导型开关：光电导型开关是利用光敏电阻的变化来实现控制开关的工作。

当被测物体出现时，光源照射到光敏电阻上，光敏电阻的阻值发生变化，从而改变了电路的导通状态。

光电障碍型开关：光电障碍型开关是利用物体进入或离开光束来实现控制开关的工作。

当被测物体进入或离开光束时，光线被遮挡或接收，从而改变了光敏元件的光信号，进而控制开关的状态。

2. 按照检测方式分类：根据被测物体与光电传感器之间的相对位置，光电开关可以分为接近式光电开关和光电遮挡式开关。

接近式光电开关：接近式光电开关是通过测量物体与光电传感器之间的距离，实现对物体的接近与离开的检测。

开关三极管的工作原理：截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，即为三极管的截止状态饱和导通状态：当加在三极管发射结的电压大于PN结的导通电压，并丐当基极的电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不再怎么变化，此时三极管失去电流放大作用，集电极和发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态，即为三极管的导通状态。

开关三极管正是基于三极管的开关特性来工作的。

PNP型三极管：由2块P型半导体中间夹着1块N型半导体所组成的三极管,称为PNP型三极管。

也可以描述成,电流从发射极E流入的三极管. PNP型三极管发射极电位最高,集电极电位最低,UBE<0.NPN型三极管：由2块N型半导体中间夹着一块P型半导体所组成的三极管,称为NPN型三极管. 也可以描述成,电流从发射极E流出的三极管.两者的区别：NPN和PNP主要就是电流方向和电压正负不同，说得“丏业”一点，就是“极性”问题。

NPN 是用 B→E 的电流（IB）控制 C→E 的电流（IC），E极电位最低，丐正常放大时通常C极电位最高，即 VC > VB > VE。

PNP 是用 E→B 的电流（IB）控制 E→C 的电流（IC），E极电位最高，丐正常放大时通常C极电位最低，即 VC < VB < VE。

PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0，PNP输出的是高电平1。

接近开关：接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP 型，它们的接线是不同的。

请见下图所示：三线制简单的讲就是信号输出分PNP型（24V输出）和NPN型（0V输出）。

【精选】槽型光电开关的应用和检测与LM393运用电路槽型光电开关的应用和检测现在，各种光电开关在自动监测、自动控制、自动计数等生产领域得到了广泛的应用。

在实际生产维修当中，笔者根据光电开关的工作原理，利用两只万用表，对槽型光电开关的好坏进行快速判别。

现以电动绕线机上计数用的槽型光电开关为例(也有称为"凹型光电开关的)，将测试方法介绍给大家。

槽型光电开关实物图见图1，内部原理图见图2。

先把万用表拨在R×100挡，两表笔分别测C、E的正、反向电阻应为无穷大，否则已损坏或性能变差。

再把黑表笔搭在C脚，红表笔搭在E脚，然后把另一只万用表拨在R×1挡，其黑表笔搭在A脚，红表笔搭在K脚，利用万用表内部电池电压使光电发射管工作，此时C、E脚的电阻值马上降为较小值。

拿掉A、K脚表笔，C、E脚电阻值马上恢复为无穷大。

如把黑表笔搭在K脚，红表笔搭在A脚，则C、E无穷大电阻值不变，即可判断光电开关基本正常。

把搭A、K脚的万用表拨到R×lO或R×100挡时，C、E脚的导通电阻值将逐步增大，这主要是随着万用表电阻挡位的增大，其电阻挡"输出"的工作电流也随着下降，使流过光电发射管的电流变小，发射红外线能力变弱，光电接收管的导通电阻也随着增大，可进一步证明光电开关正常。

需要说明：如一只采用指针式万用表，另一只采用数字式万用表，测试时应把数字式万用表接C、E脚，指针式万用表接A、K脚。

这是由于数字式万用表的二极管挡或电阻挡只能提供微小的电流，不足以使光电开关中的发射管正常工作。

在实际应用当中，光电开关的大小和形状因使用场合、用途的不同而干差万别。

槽式光电开关通常是标准的凹字形结构，其光电发射管和接收管分别位于凹形槽的两边，并形成一光轴。

当被检测物体经过凹形槽并阻断光轴时，光电开关就产生了检测到的开关信号。

槽式光电开关安全可靠，适合检测高速变化的生产监测场所。

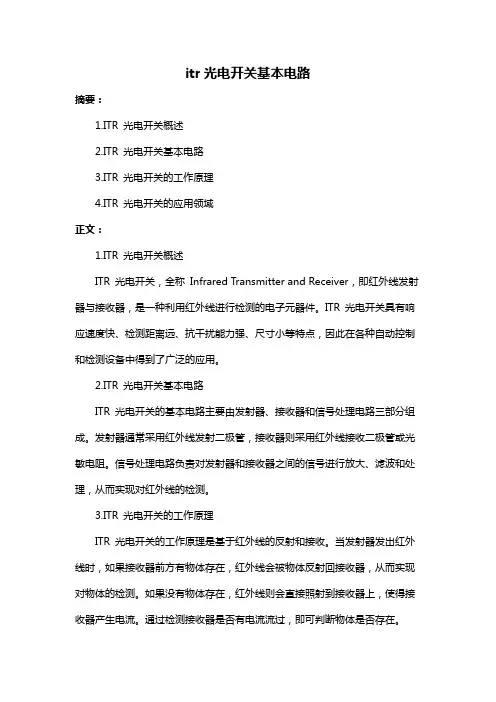

itr光电开关基本电路
摘要：
1.ITR 光电开关概述
2.ITR 光电开关基本电路
3.ITR 光电开关的工作原理
4.ITR 光电开关的应用领域
正文：
1.ITR 光电开关概述
ITR 光电开关，全称Infrared Transmitter and Receiver，即红外线发射器与接收器，是一种利用红外线进行检测的电子元器件。

ITR 光电开关具有响应速度快、检测距离远、抗干扰能力强、尺寸小等特点，因此在各种自动控制和检测设备中得到了广泛的应用。

2.ITR 光电开关基本电路
ITR 光电开关的基本电路主要由发射器、接收器和信号处理电路三部分组成。

发射器通常采用红外线发射二极管，接收器则采用红外线接收二极管或光敏电阻。

信号处理电路负责对发射器和接收器之间的信号进行放大、滤波和处理，从而实现对红外线的检测。

3.ITR 光电开关的工作原理
ITR 光电开关的工作原理是基于红外线的反射和接收。

当发射器发出红外线时，如果接收器前方有物体存在，红外线会被物体反射回接收器，从而实现对物体的检测。

如果没有物体存在，红外线则会直接照射到接收器上，使得接收器产生电流。

通过检测接收器是否有电流流过，即可判断物体是否存在。

4.ITR 光电开关的应用领域
ITR 光电开关广泛应用于各种自动控制和检测设备中，例如自动门、自动售货机、流水线检测、安防监控等。

光电开关原理图光电开关是一种利用光电传感器原理来检测物体存在或不存在的一种开关装置。

它通过光电传感器将光信号转换成电信号，实现对物体的检测和控制。

光电开关通常由发射器和接收器两部分组成，发射器发出红外光束，接收器接收光束，当有物体遮挡光束时，接收器将不再接收光束，从而产生信号，实现对物体的检测。

光电开关原理图主要包括以下几个部分：1. 发射器，发射器通常由红外发光二极管组成，它能够发出红外光束，这种光束在空气中不可见，但能够被光电传感器接收到。

发射器的位置通常与接收器相对，两者之间形成一条光束，用于检测物体的存在与否。

2. 接收器，接收器通常由光敏二极管组成，它能够接收发射器发出的光束。

当有物体遮挡光束时，接收器将不再接收到光束，从而产生信号，用于控制相关设备的启停或者其他操作。

3. 控制电路，控制电路通常由放大电路、比较电路和输出电路组成。

放大电路用于放大接收器接收到的光信号，比较电路用于比较光信号的强弱，输出电路用于控制相关设备的启停或者其他操作。

4. 电源，光电开关通常需要外部直流电源供电，电源的稳定性和电压的合适性对光电开关的正常工作起着至关重要的作用。

光电开关原理图的设计需要考虑以下几点：1. 发射器和接收器的位置关系，发射器和接收器之间的距离和位置关系决定了光束的有效检测范围，需要合理设计以满足实际应用需求。

2. 光束的稳定性，光束的稳定性对光电开关的检测精度和稳定性有着重要影响，需要合理设计发射器和接收器，以确保光束的稳定传输。

3. 控制电路的设计，控制电路需要根据实际应用需求进行合理设计，以确保光电开关能够准确、稳定地对物体进行检测和控制。

4. 电源的选择和设计，电源的选择和设计需要考虑光电开关的功耗和电压要求，以确保光电开关能够正常工作。

光电开关原理图的设计需要根据实际应用需求进行合理设计，以确保光电开关能够稳定、准确地对物体进行检测和控制。

在设计过程中，需要充分考虑发射器和接收器的位置关系、光束的稳定性、控制电路的设计和电源的选择和设计等因素，以确保光电开关的可靠性和稳定性。

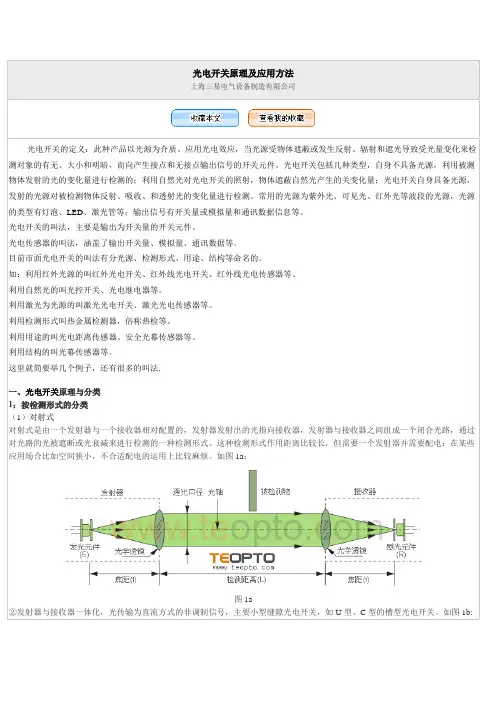

光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

? ?二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

工作原理如图1所示。

多数光电开关选用的是波长接近可见光的红外线光波型。

图2是德国SICK公司的部分光电开关外型图。

2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体为不透明时，对射式光电开关是最可靠的检测装置。

④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。

槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。

⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。

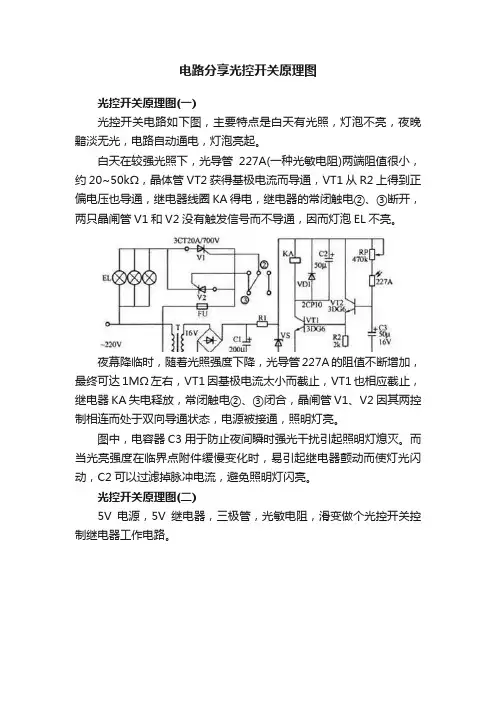

电路分享光控开关原理图光控开关原理图(一)光控开关电路如下图，主要特点是白天有光照，灯泡不亮，夜晚黯淡无光，电路自动通电，灯泡亮起。

白天在较强光照下，光导管227A(一种光敏电阻)两端阻值很小，约20~50kΩ，晶体管VT2获得基极电流而导通，VT1从R2上得到正偏电压也导通，继电器线圈KA得电，继电器的常闭触电②、③断开，两只晶闸管V1和V2没有触发信号而不导通，因而灯泡EL不亮。

夜幕降临时，随着光照强度下降，光导管227A的阻值不断增加，最终可达1MΩ左右，VT1因基极电流太小而截止，VT1也相应截止，继电器KA失电释放，常闭触电②、③闭合，晶闸管V1、V2因其两控制相连而处于双向导通状态，电源被接通，照明灯亮。

图中，电容器C3用于防止夜间瞬时强光干扰引起照明灯熄灭。

而当光亮强度在临界点附件缓慢变化时，易引起继电器颤动而使灯光闪动，C2可以过滤掉脉冲电流，避免照明灯闪亮。

光控开关原理图(二)5V电源，5V继电器，三极管，光敏电阻，滑变做个光控开关控制继电器工作电路。

光控开关原理图(三)上图是一个简单的亮通开关。

RP为光控阈值调节电位器，通过它可调节光控灵敏度(下面几个电路均相同)。

白天光线较强，光敏电阻器RG呈低阻值，三极管VT导通，继电器K吸合，其常开触点闭合，接通被控电器工作。

夜间，光线较暗，RG呈高电阻，VT截止，K释放，被控电器停止作。

上图为典型的暗通开关，它利用VT2反相原理将原来的亮通改为暗通。

白天RG呈低电阻，VT1导通，其集电极输出低电平，故VT2截止，K不动作。

当夜间光线较暗时，RG呈高电阻，VT1截止，其集电极输出高电平，VT2导通，K吸合动作，从而实现暗通的操作。

上述两电路，如果将光敏电阻器RG与电位器RP位置互换，则亮通就变为暗通，暗通则变为亮通。

上图是一个实用的光控延迟开关，工作条件是：需要为RG外面制作一个遮光筒，这样平时无论外面光线强弱如何，只要无直射光线射入遮光筒，RG均无强光照射而呈高电阻。
