槽型光电开关的应用和检测与LM393运用电路

光电开关原理及应用光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

工作原理如图1所示。

多数光电开关选用的是波长接近可见光的红外线光波型。

图2是德国SICK公司的部分光电开关外型图。

2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体为不透明时，对射式光电开关是最可靠的检测装置。

④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。

槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。

⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。

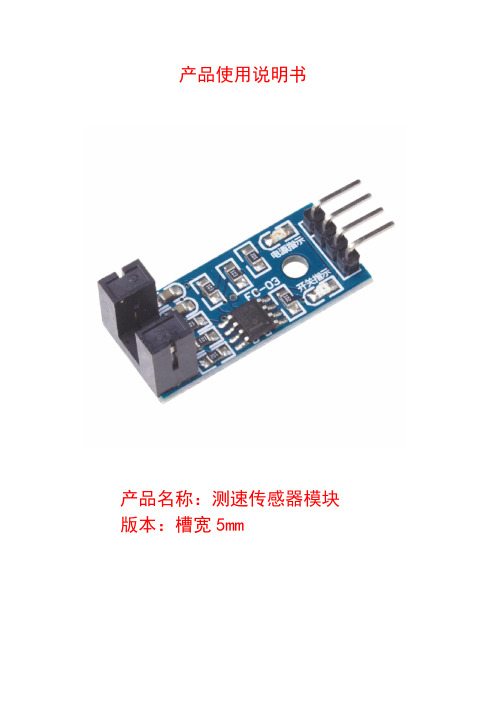

产品使用说明书
产品名称：测速传感器模块 版本：槽宽5mm
用途：
广泛用于电机转速检测，脉冲计数,位置限位等。

模块特色：
1、使用进口槽型光耦传感器，槽宽度5mm。

2、有输出状态指示灯，输出高电平灯灭，输出低电平灯亮。

3、有遮挡，输出高电平；无遮挡，输出低电平。

4、比较器输出，信号干净，波形好，驱动能力强，超过15mA。

5、工作电压3.3V-5V
6、输出形式 ：数字开关量输出（0和1）
7、设有固定螺栓孔，方便安装
8、小板PCB尺寸：3.2cm x 1.4cm
9、使用宽电压LM393比较器
模块使用说明：
1.模块槽中无遮挡时，接收管导通，模块DO输出低电平，遮挡时，DO输出高电平；
2、DO输出接口可以与单片机IO口直接相连，检测传感器是否有遮档，如用电机码盘则可检测电机的转速。

2.模块DO可与继电器相连，组成限位开关等功能，也可以与有源蜂鸣器模块相连，组成报警器。

产品接线说明：
1、VCC 接电源正极3.3-5V
2、GND 接电源负极
3、DO TTL开关信号输出
4、AO 此模块不起作用。

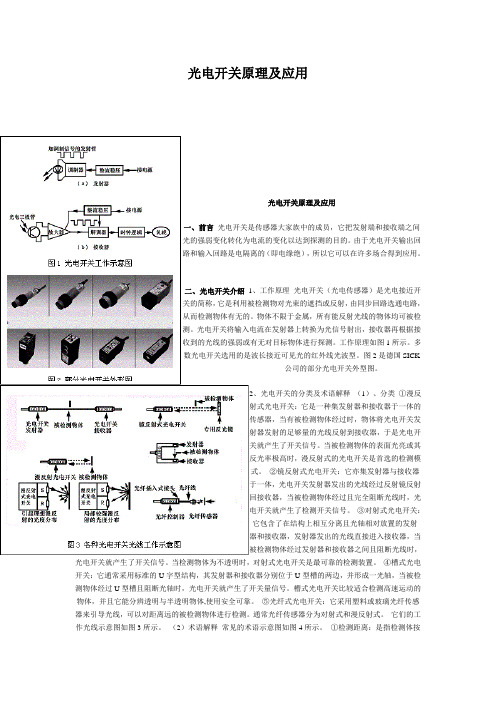

光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输岀回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得 到应用。

、光电开关介绍1、工作原理 光电开关（光电传感器）是光电接近开 关的简称，它是利用被检测物对光束的遮挡或 反射，由同步回路选通电路， 从而检测物体有 无的。

物体不限于金属，所有能反射光线的物 体均可被检测。

光电开关将输入电流在发射器 上转换为光信号射岀，接收器再根据接收到的 光线的强弱或有无对目标物体进行探测。

工作原理如图1所示。

多数光电开关选用的是波长 接近可见光的红外线光波型。

图2是德国SICK 公司的部分光电开关外型图。

2、光电开关的分类及术语解释（1）、分类① 漫反射式光电开关：它是一种集发射 器和接收器于一体的传感器，当有被检测物体 经过时，物体将光电开关发射器发射的足够量 的光线反射到接收器， 于是光电开关就产生了 开关信号。

当被检测物体的表面光亮或其反光 率极高时，漫反射式的光电开关是首选的检测 模式。

②反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发岀的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光初说制口打韵坯财悴nrinr图1光电开关工作示意图线时，光电开关就产生了检测开关信号。

③对射式光电开关：它包含了在结构上相互分 离且光轴相对放置的发射器和接收器，发射器发岀 的光线直接进入接收器，当被检测物体经过发射器 和接收器之间且阻断光线时，光电开关就产生了开 关信号。

当检测物体为不透明时，对射式光电开关 是最可靠的检测装置。

④ 槽式光电开关：它通常采用标准的 U 字型结 构，其发射器和接收器分别位于 U 型槽的两边，并 形成一光轴，当被检测物体经过U 型槽且阻断光轴时，光电开关就产生了开关量信号。

槽式光电开关 比较适合检测高速运动的物体，并且它能分辨透明 与半透明物体，使用安全可靠。

lm393原理范文LM393是一种广泛应用于电子领域的比较器集成电路，其原理是将两个输入信号进行比较，并输出一个高电平或低电平的数字信号。

LM393最常见的用途是将模拟信号转换为数字信号，从而实现电路的开关控制。

LM393内部主要由两个比较器组成，每个比较器包括一个差动放大器和一个输出级。

差动放大器主要用于比较两个输入信号的大小，输出级则根据比较结果产生相应的数字信号。

在LM393中，有两个输入引脚:正输入引脚(IN+)和负输入引脚(IN-)。

正输入引脚(IN+)通常被连接到固定电压源，负输入引脚(IN-)则与待测信号相连接。

当输入信号的电压高于正输入引脚的电压时，比较器输出为高电平(通常为VCC)；而当输入信号的电压低于正输入引脚的电压时，比较器输出为低电平(通常为GND)。

在比较器的工作过程中，差动放大器接受两个输入信号，并通过放大器内部的放大电路对信号进行放大。

放大电路通常由一个差动对和各种电阻、电容等元器件组成。

差动对是由一个NPN型和一个PNP型晶体管组成，它们共用一个集电极，而各自的发射极则与输入信号相连。

在差动对的作用下，两个输入信号的差异将产生一个微弱的电压差，这个差异信号将被差动放大器放大。

放大器的放大倍数通常由外部电阻来调整，通过增加或减少电阻值可以改变LM393的增益。

放大器放大后的信号将传输到输出级，输出级根据放大信号的大小来控制输出信号的电平。

输出级一般由一个开关管组成，当放大信号大于一些阈值时，开关管将导通，输出信号为高电平；当放大信号小于阈值时，开关管将断开，输出信号为低电平。

阈值通常由比较器内部的参考电压决定，可以在设计中通过电位器来调整。

LM393的输出电平可以通过若干外围元器件来进一步控制。

例如，可以通过连接一个电阻和一个二极管到输出端，以形成开关触发电路。

当输出信号产生较大的电平变化时，二极管将导通，通过电阻控制其他电路的启动或停止。

总的来说，LM393是一种基于差动放大器的比较器集成电路，可以将两个输入信号进行比较，并输出相应的数字信号。

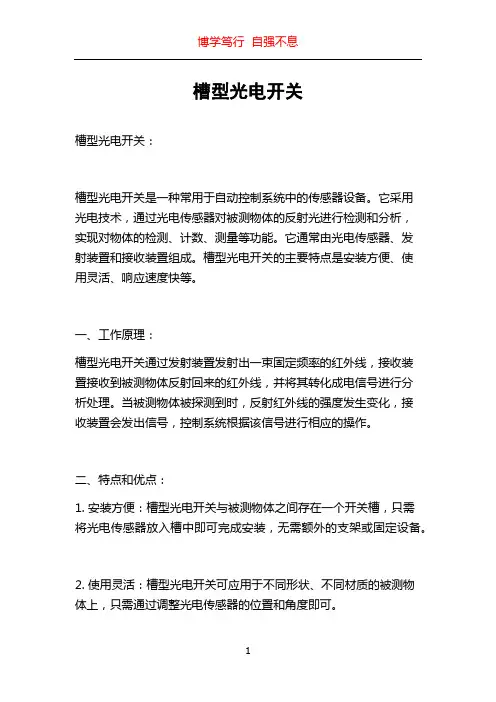

槽型光电开关槽型光电开关：槽型光电开关是一种常用于自动控制系统中的传感器设备。

它采用光电技术，通过光电传感器对被测物体的反射光进行检测和分析，实现对物体的检测、计数、测量等功能。

它通常由光电传感器、发射装置和接收装置组成。

槽型光电开关的主要特点是安装方便、使用灵活、响应速度快等。

一、工作原理：槽型光电开关通过发射装置发射出一束固定频率的红外线，接收装置接收到被测物体反射回来的红外线，并将其转化成电信号进行分析处理。

当被测物体被探测到时，反射红外线的强度发生变化，接收装置会发出信号，控制系统根据该信号进行相应的操作。

二、特点和优点：1. 安装方便：槽型光电开关与被测物体之间存在一个开关槽，只需将光电传感器放入槽中即可完成安装，无需额外的支架或固定设备。

2. 使用灵活：槽型光电开关可应用于不同形状、不同材质的被测物体上，只需通过调整光电传感器的位置和角度即可。

3. 响应速度快：槽型光电开关采用高灵敏度的光电传感器，能够在较短的时间内对被测物体进行检测，实现快速的反应和操作。

4. 可靠性高：槽型光电开关采用非接触式检测原理，光电传感器与被测物体之间无接触，不会造成机械磨损或损坏，从而提高了设备的可靠性和使用寿命。

5. 节能环保：槽型光电开关工作时仅使用极少量的电能，节省了能源，并且不产生任何有害物质，对环境没有污染。

三、应用领域：槽型光电开关广泛应用于工业自动化控制系统中，具有以下几个主要应用领域：1. 输送带控制：槽型光电开关可以用于对物料在输送带上的检测和控制，如物料的起止、停止等。

2. 自动计数：槽型光电开关可以用于对物体数量的计数，如工件的装配、包装等。

3. 机器人导航：槽型光电开关可以用于机器人的导航和定位，通过检测机器人前方的槽型光电开关，确定机器人的行进方向和位置。

4. 物体测量：槽型光电开关可以用于对物体的尺寸、长度等进行测量，如板材的厚度、纸张的宽度等。

5. 自动停车系统：槽型光电开关可以用于汽车停车场的自动停车系统，通过检测车辆进出槽型光电开关的情况，实现车辆的自动停放和出库。

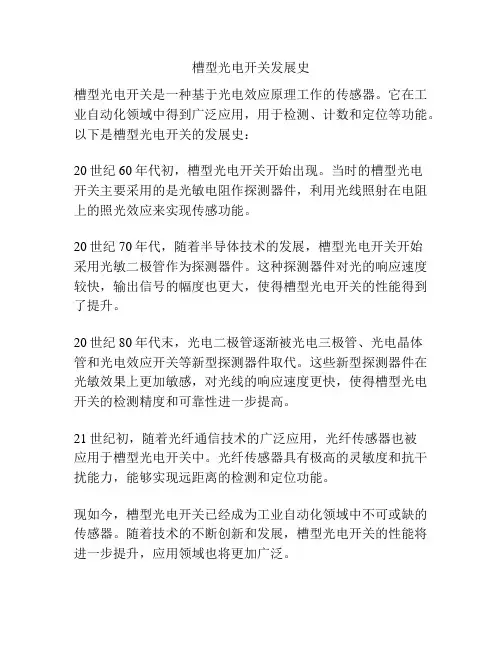

槽型光电开关发展史
槽型光电开关是一种基于光电效应原理工作的传感器。

它在工业自动化领域中得到广泛应用，用于检测、计数和定位等功能。

以下是槽型光电开关的发展史：
20世纪60年代初，槽型光电开关开始出现。

当时的槽型光电
开关主要采用的是光敏电阻作探测器件，利用光线照射在电阻上的照光效应来实现传感功能。

20世纪70年代，随着半导体技术的发展，槽型光电开关开始
采用光敏二极管作为探测器件。

这种探测器件对光的响应速度较快，输出信号的幅度也更大，使得槽型光电开关的性能得到了提升。

20世纪80年代末，光电二极管逐渐被光电三极管、光电晶体
管和光电效应开关等新型探测器件取代。

这些新型探测器件在光敏效果上更加敏感，对光线的响应速度更快，使得槽型光电开关的检测精度和可靠性进一步提高。

21世纪初，随着光纤通信技术的广泛应用，光纤传感器也被
应用于槽型光电开关中。

光纤传感器具有极高的灵敏度和抗干扰能力，能够实现远距离的检测和定位功能。

现如今，槽型光电开关已经成为工业自动化领域中不可或缺的传感器。

随着技术的不断创新和发展，槽型光电开关的性能将进一步提升，应用领域也将更加广泛。

【精选】槽型光电开关的应用和检测与LM393运用电路槽型光电开关的应用和检测现在，各种光电开关在自动监测、自动控制、自动计数等生产领域得到了广泛的应用。

在实际生产维修当中，笔者根据光电开关的工作原理，利用两只万用表，对槽型光电开关的好坏进行快速判别。

现以电动绕线机上计数用的槽型光电开关为例(也有称为"凹型光电开关的)，将测试方法介绍给大家。

槽型光电开关实物图见图1，内部原理图见图2。

先把万用表拨在R×100挡，两表笔分别测C、E的正、反向电阻应为无穷大，否则已损坏或性能变差。

再把黑表笔搭在C脚，红表笔搭在E脚，然后把另一只万用表拨在R×1挡，其黑表笔搭在A脚，红表笔搭在K脚，利用万用表内部电池电压使光电发射管工作，此时C、E脚的电阻值马上降为较小值。

拿掉A、K脚表笔，C、E脚电阻值马上恢复为无穷大。

如把黑表笔搭在K脚，红表笔搭在A脚，则C、E无穷大电阻值不变，即可判断光电开关基本正常。

把搭A、K脚的万用表拨到R×lO或R×100挡时，C、E脚的导通电阻值将逐步增大，这主要是随着万用表电阻挡位的增大，其电阻挡"输出"的工作电流也随着下降，使流过光电发射管的电流变小，发射红外线能力变弱，光电接收管的导通电阻也随着增大，可进一步证明光电开关正常。

需要说明：如一只采用指针式万用表，另一只采用数字式万用表，测试时应把数字式万用表接C、E脚，指针式万用表接A、K脚。

这是由于数字式万用表的二极管挡或电阻挡只能提供微小的电流，不足以使光电开关中的发射管正常工作。

在实际应用当中，光电开关的大小和形状因使用场合、用途的不同而干差万别。

槽式光电开关通常是标准的凹字形结构，其光电发射管和接收管分别位于凹形槽的两边，并形成一光轴。

当被检测物体经过凹形槽并阻断光轴时，光电开关就产生了检测到的开关信号。

槽式光电开关安全可靠，适合检测高速变化的生产监测场所。

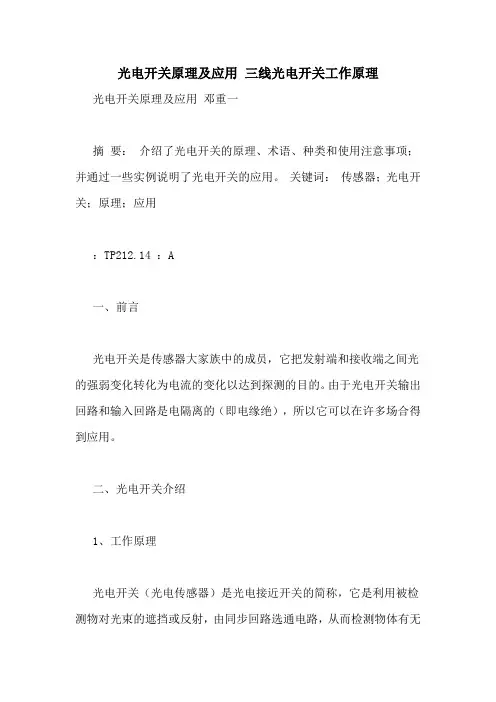

光电开关原理及应用三线光电开关工作原理光电开关原理及应用邓重一摘要：介绍了光电开关的原理、术语、种类和使用注意事项；并通过一些实例说明了光电开关的应用。

关键词：传感器；光电开关；原理；应用：TP212.14 ：A一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出， __再根据接收到的光线的强弱或有无对目标物体进行探测。

工作原理如图1所示。

多数光电开关选用的是波长接近可见光的红外线光波型。

图2是德国SICK公司的部分光电开关外型图。

2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和 __于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到 __，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

②镜反射式光电开关：它亦集发射器与 __于一体，光电开关发射器发出的光线经过反射镜反射回 __，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和 __，发射器发出的光线直接进入 __，当被检测物体经过发射器和 __之间且阻断光线时，光电开关就产生了开关信号。

当检测物体为不透明时，对射式光电开关是最可靠的检测装置。

④槽式光电开关：它通常采用标准的U字型结构，其发射器和 __分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。

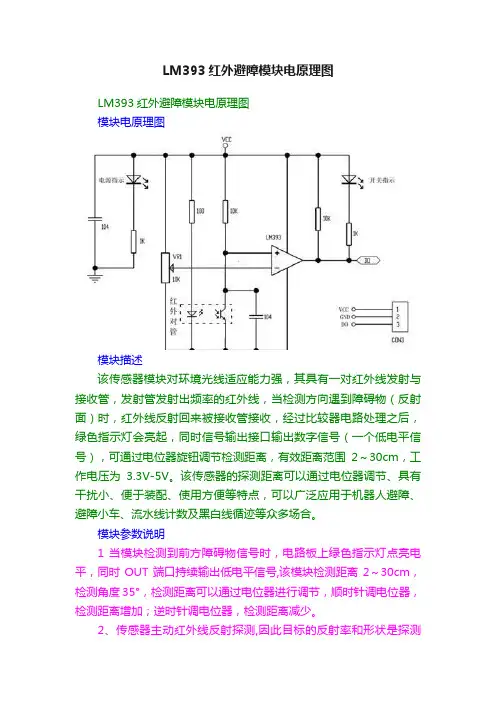

LM393红外避障模块电原理图LM393红外避障模块电原理图模块电原理图模块描述该传感器模块对环境光线适应能力强，其具有一对红外线发射与接收管，发射管发射出频率的红外线，当检测方向遇到障碍物（反射面）时，红外线反射回来被接收管接收，经过比较器电路处理之后，绿色指示灯会亮起，同时信号输出接口输出数字信号（一个低电平信号），可通过电位器旋钮调节检测距离，有效距离范围2～30cm，工作电压为3.3V-5V。

该传感器的探测距离可以通过电位器调节、具有干扰小、便于装配、使用方便等特点，可以广泛应用于机器人避障、避障小车、流水线计数及黑白线循迹等众多场合。

模块参数说明1 当模块检测到前方障碍物信号时，电路板上绿色指示灯点亮电平，同时OUT端口持续输出低电平信号,该模块检测距离2～30cm，检测角度35°，检测距离可以通过电位器进行调节，顺时针调电位器，检测距离增加；逆时针调电位器，检测距离减少。

2、传感器主动红外线反射探测,因此目标的反射率和形状是探测距离的关键。

其中黑色探测距离小,白色大;小面积物体距离小,大面积距离大。

3、传感器模块输出端口OUT可直接与单片机IO口连接即可，也可以直接驱动一个5V继电器；连接方式：VCC-VCC;GND-GND;OUT-IO4、比较器采用LM393，工作稳定；5、可采用3-5V直流电源对模块进行供电。

当电源接通时，红色电源指示灯点亮；6、具有3mm的螺丝孔，便于固定、安装；7、电路板尺寸：3.2CM*1.4CM8、模块已经将阈值比较电压通过电位器调节好，非特殊情况，请勿随意调节电位器。

模块接口说明1 VCC 外接3.3V-5V电压（可以直接与5v单片机和3.3v单片机相连）2 GND 外接GND3 OUT 小板数字量输出接口（0和1）4.工作电流是10ma以内如图所示壁障传感器模块。
