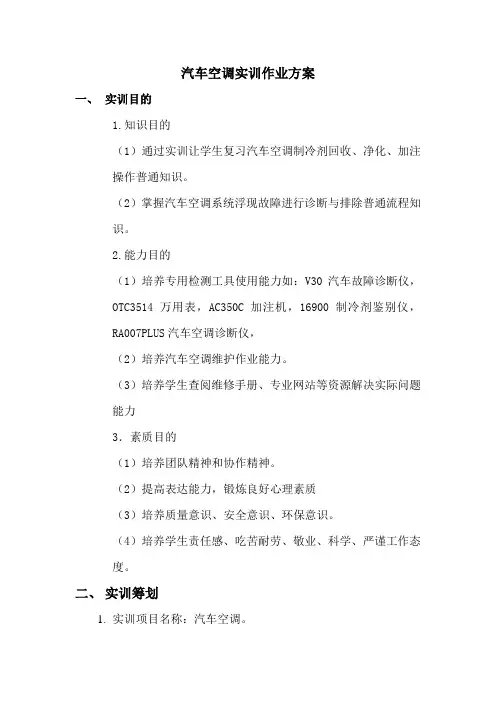

汽车空调实训作业方案
实训目标
1. 知识目标
(1)通过实训让学生复习汽车空调制冷剂回收、净化、加注操作的一
般知识。
(2)掌握汽车空调系统出现的故障进行诊断与排除的一般流程知识。
2. 能力目标
(1)培养专用检测工具使用能力如：V30汽车故障诊断仪,
OTC3514万用表，AC350C加注机，16900制冷剂鉴别仪，
RA007PLU汽车空调诊断仪，
(2)培养汽车空调维护作业能力。
(3)培养学生查阅维修手册、专业网站等资源解决实际问题能力
3. 素质目标
(1)培养团队精神和协作精神。
(2)提高表达能力，锻炼良好的心理素质
(3)培养质量意识、安全意识、环保意识。
(4)培养学生的责任感、吃苦耐劳、敬业、科学、严谨的工作态度。实训计划
1. 实训项目名称：汽车空调
2. 实训课时安排：一周（七天）56学时。
3. 考核时间：60min
4•按一个标准工位，一位指导教师，20名学生配置。
5. 2人为一工作组，独立完成作业内容。每组训练加教师点评4
课时。
6. 工位配备标准：V30汽车故障诊断仪，OTC3514^用表，AC350C 加注
机，16900制冷剂鉴别仪，RA007PLU汽车空调诊断仪，科鲁兹1.6L/AT 轿车一辆，工具车一辆，常用工量具等。
7•学生：学习过《汽车电气设备构造与维修》中的汽车空调相关知识，熟悉汽车空调的相关内容。
三、实训大纲
1、按照相关技术要求完成汽车空调制冷剂回收、净化、加注操作。包
括：基本车况检查（发动机运转前检查；发动机运转后不开空调时的检
查；发动机运转后开空调时的检查），制冷剂纯度鉴别，制冷剂泄漏检
查、制冷剂回收、净化、抽真空，冷冻机油和制冷剂加注，空调系统性能检验；
2、按照雪佛兰科鲁兹1.6L/AT手动空调轿车维修手册的相关要求，对
空调系统出现的故障进行诊断与排除（包括电器和非电
器故障），记录相关数据和结果，并填写《空调维修项目作业表》。
3、按照《汽车空调制冷剂回收、净化、加注工艺规范》
（JT/T774-2010对指定车辆进行空调系统保养作业，并填写《空调维
修项目作业表》；项目作业顺序合理、作业规范、安全，设
备、工具；仪器、设备、工具使用正确
四、作业流程与操作标准
1. 请示操作
2. 清点工具箱的仪器和工具
3. 装方向盘套、座椅套、检查变速杆和手制动杆
4. 放置车轮挡块
5. 粘贴磁力护裙
6. 检查各线束连接情况、皮带松紧度、冷却液位、制动液位、玻璃水液位
7. 检查机油液位
8. 检查蓄电池电压
9. 纯度检测
10. 固定和检查350充注机
11. 检查系统压力，记录
12. 用电子检漏仪检漏
13. 请示起动发动机
14. 检查各风门情况及各出风口风速
15. 诊断故障：读故障码、数据流、和动作测试
16. 制冷剂回收、净化、初抽真空、注油、二次抽真空、加注冷媒、管路清理。等待间隙做排除故障、填写数据
17. 再次检漏
18. 空调性能检测、记录数据、
19. 清扫场地、整理仪器和工具
20. 报告操作完成
五、工单与作业记录表
排出油量: 注油瓶的油量:
实际注油量: 抽空时间设定:
加注量设定:
10 定量加注制冷剂
加注结果：
空调系统类型设置:
汽车空调诊断仪诊断结果： 高压侧压力：
低压侧压力：
环境温度：
环境湿度： 空调出风口温度：
空调出风口湿度：
注油
设定注油量: 抽真空
抽真空结果: 11
管路回收
管路回收结果:
12 空调性能检验
(塔=7型
j R
舉强
19
13
15
17 L9 21
23
2S 27 西 31 33
空调性能检验结果:
六、评分标准
内容
考核在规定时间内，按规范操作流程对指定车辆进行空调系统维修 /
保养作业。
计分
满分100分（实际作业项目占85%安全、工具、设备使用、环境等 “5S ”占
15% ;按《汽车空调制冷剂回收、净化、加注工艺规范》 正确操作，要求：项目全面，作业规范，仪器与设备使用正确。
时间 60分钟
车型
具有自诊断功能手动空调的雪佛兰科鲁兹
1.6L/AT 轿车
作业项目
按照相关技术要求对指疋车辆进仃车况基本检查，空调故障的诊断与 排除，
以及制冷剂纯度鉴别，制冷剂泄漏检查，制冷剂回收与净化， 抽真空，冷冻机油和制冷剂加注，空调系统性能检验，并填写《汽车 空调维修项目作业表》。
1、空调故障诊断评分细则:
序号 评分项目 配分 评判标准
备注
1
检查前准备
10
未检查工具、设备是否齐全，扣 5分
未进行车辆安全防护，扣 5分
2
电器类故障诊 断
35
不能正确使用电脑检测设备确定故障范围， 扣5分
确认最终故 障原因，做好 诊断过程记 录，填与故障 诊断报告单
不会查阅相关资料，扣 2分 不会使用线路图，扣 3分
不能按照线路图使用相关设备进行线路检 查，每条线路扣2分，最高扣8分
不能按照线路图使用相关设备进行兀器件 检查，每个检查点扣 3分，最高扣6分 未确定故障部位，扣 3分
未填写检测结果，扣 3分
22
