重汽HW19710变速箱结构原理简介

三、HW19710T新型变速箱装配
1、二轴总成装配
二轴总成
2、后副箱总成装配
3、总装
3、总装
二轴与中间轴间隙调整
• 二轴与中间 轴的轴向间 隙需要用调 整垫来调整 (如图示)。 • 用深度尺测 量中壳基面 A到轴承端 面B1、B2 的距离为 h1、h2。
• 用深度尺 测量油泵 基面A到 台阶端面 B1、B2的 距离为H1、 H2。
计算调整垫厚度。 1、二轴轴向调整垫厚度σ=H1-h1-(0-0.06)。 2、中间轴轴向调整垫厚度σ=H2-h2-(0-0.06)。 3、调整垫厚度每差0.06为一个规格,成套供给。
对应装入 选好的调整 垫，要涂抹 油脂便于安 装。

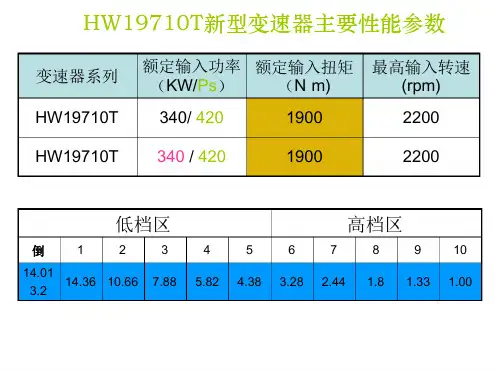

HW19710T新型变速器主要性能参数
变速器系列 HW19710T HW19710T 额定输入功率 额定输入扭矩 （KW/Ps） （N· m) 340/ 420 340 / 420 1900 1900 最高输入转速 (rpm) 2200 2200
低档区
倒 1 2 3 7.88 4 5.82 5 4.38 6 3.28 7 2.44 14.01 14.36 10.66 3.2
使用要求
7．拖行或滑行 变速器在工作时，变速器的轴和齿轮不停地转动 形成飞溅润滑、强制润滑正常工作，可以为变速器提 供充分的润滑。但当车辆在后轮着地传动系连接的情 况下被拖行时，主箱的中间轴齿轮和主轴齿轮并不旋 转，飞溅润滑、强制润滑不工作，而主轴却被后轮带 动着高速旋转，这样将会因缺乏润滑而引起变速器的 严重损坏。 为了防止这类现象发生，应注意以下几点： 切勿使车辆在熄火状态下空档滑行； 切勿踩下离合器踏板使车辆空档滑行； 当车辆需要拖行时，可抽出半轴或脱开传动轴，也可 使驱动轮离地拖行。

▪ B：9档、10档、16档:430拉式：00001。 ▪ 12档拉式的是：000203
▪ C： 9档、10档、16档：420推式：00002 ▪ 目前我知道的12档没有推式。。。
▪ D：变速箱前壳（离合器壳）里面的小件也是有 推式和拉式之分。
▪ E：以上规律13710和19710T除外
四、重汽变速箱中壳（变速箱壳）B
4、拨 叉 摆 块：2229100042 ▪ 5、低档锥毂总成：2203100005 ▪ 6、高档锥毂总成： 2203100006 ▪ 7、范围档同步滑套：2210100007 ▪ 8、范围档同步齿座：2210100008 ▪ 9、范围档同步环 ： 2210100009
七、重汽变速箱其它
▪ 1、变速箱卡簧修理包 ▪ 2、换挡气缸修理包 ▪ 3、范围档拨叉（100001）、轴（100003） ▪ 4、范围档活塞：100050（老号100045） ▪ 5、空档开关、倒档开关、双H阀（总成）、气
▪ 1、主箱齿轮004
▪ 主轴一档齿轮：100402310030331
▪ 3、重汽变速箱齿轮损坏率高的 是主轴还是副轴？
六、重汽变速箱同步器系列A
▪ 重汽同步器安装位置
六、重汽变速箱同步器系列B
▪ 重汽同步器产品型号 ▪ 1、同 步 推 块： 2229020001 ▪ 2、推块外弹簧： 2229020002 ▪ 3、推块内弹簧：2229020003
▪ 重汽变速箱中壳是不通用的，但是在装箱 子的时候会有维修人员9档用作10档。
▪ A：9档箱产品编码：01102（老号）目前代 用号：010101
▪ B：10档箱产品编码：0100005 ▪ C：12档箱产品编码：0010204 ▪ D：16档箱产品编码：0010002

十档变速器HW19710T剖析
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
ቤተ መጻሕፍቲ ባይዱ
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利

进行补充,并清洗滤网总成。 ? 每行驶50000~80000Km应更换润滑油。
使用要求
6．工作温度 变速器在连续工作期间的最高温度不得超过 120℃，最低 温度不得低于-40℃ 工作温度超过 120℃时，会使润滑油分解并缩短变速器的 寿命。 下列情况中的任何一种都能引起变速器的工作温度超过 120℃： a) 连续地在行驶速度＜32km/h的情况下工作。 b) 发动机转速高。 c) 环境温度高。 d) 涡流环绕着变速器。 e) 排气系统太靠近变速器。 f) 大功率超速运转。
水平的路面上。由于热油的体积膨胀，为了防止测量不准， 行驶后的车辆不能立刻检查，只有在油面稳定和稍微冷一些 时才可进行。 4．补充润滑油
为了防止不同型号的润滑油发生化学反应，在补充润滑 油时应保证与原来的润滑油型号相同。 5．换油周期
? 更换润滑油时，首先将原有的润滑油排放干净。 ? 新变速器在行驶2000~5000Km时，必须更换润滑油。 ? 每行驶5000Km应检查润滑油的油面高度和泄漏情况，随时
25—后副箱齿圈锁止盘。
二、HW19710新型系列变速器
特点
1、主箱采用全同步器 ,全斜齿齿轮 ,单中间轴，后副 箱采用行星机构，这是当今世界公路用重载汽车变 速箱最优化的结构。变速箱的可靠性、经济性与承 载能力有效显著提高。
2、主副箱增加了机械互锁机构，有效的防止了操 作失误，引起后副箱同步器早期失效。 3、润滑系统采用飞溅、强制与喷淋并存，变速箱 里的同步器与轴承采用强制润滑，其余采用飞溅与 喷淋润滑，有效的提高了变速箱的使用寿命，同时 可适应长时间上下坡工况。 4、变速箱的壳体采用筒形结构，增加壳体强度的 同时，简化了装配难度。
为了防止这类现象发生，应注意以下几点： ? 切勿使车辆在熄火状态下空档滑行； ? 切勿踩下离合器踏板使车辆空档滑行； ? 当车辆需要拖行时，可抽出半轴或脱开传动轴，也可
