parator== IN1等于IN2<> IN1不等于IN2> IN1大于IN2< IN1小于IN2>= IN1大于或等于IN2<= IN1小于或等于IN22.整数就是没有小数位都是零的数，即能被1整除的数（如-1,-2,0,1,……）CMP ?I（INT）整数比较CMP ?D (DINT)比较双精度整数CMP ?R (REAL)比较实数3.转换指令概述BCD_I BCD码转换为整数I_BCD 整型转换为BCD码BCD_DI BCD码转换为双精度整数I_DINT 整型转换为长整型DI_BCD 长整型转换为BCD码DI_REAL 长整型转换为浮点型4 计数器指令S_CUD 双向计数器S_CD 降值计数器S_CU 升值计数器---( SC ) 设置计数器线圈•---( CU ) 升值计数器线圈•---( CD ) 降值计数器线圈5.S_CUD 双向计数器`6. S_CU 升值计数器7. S_CD 降值计数器8. ---( SC ) 设置计数器值9. ---( CU ) 升值计数器线圈10. ---( CD ) 降值计数器线圈11. ---(OPN)打开数据块：DB或DI如果想将数据块中的数据读出（如DB和DI），需要通过(OPN)打开数据块后才可读出。
12. ---(JMP)--- 无条件跳转13. ---(JMPN) 若“否”则跳转14. LABEL标号【整型数学运算指令】整型数学运算指令概述说明使用整数运算，您可以对两个整数(16和32位)执行以下运算：•ADD_I 加整数•SUB_I 减整型•MUL_I 乘整型•DIV_I 除整型•ADD_DI 加双精度整数•SUB_DI 减长整型•MUL_DI 乘长整型•DIV_DI 除长整型•MOD_DI 返回分数长整型15. ADD_I 整数加16. SUB_I 整数减17. MUL_I 整数乘18. DIV_I 整数除19. MOD_DI 返回长整数余数20. 浮点运算指令概述IEEE32位浮点数属于REAL数据类型。

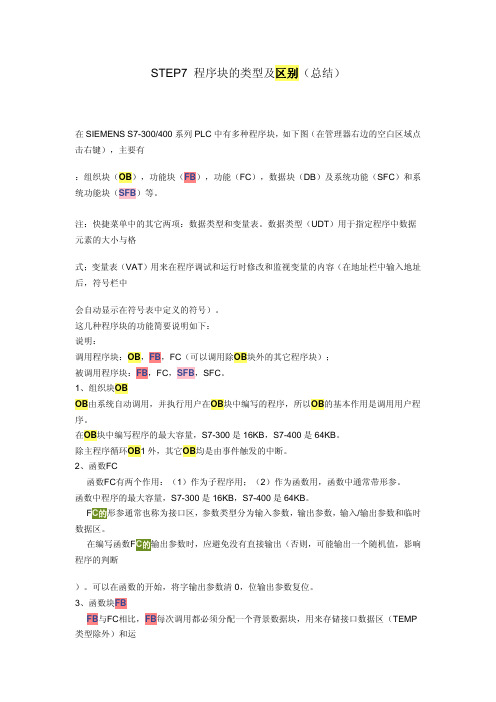

STEP7 程序块的类型及区别（总结）在SIEMENS S7-300/400系列PLC中有多种程序块，如下图（在管理器右边的空白区域点击右键），主要有：组织块（OB），功能块（FB），功能（FC），数据块（DB）及系统功能（SFC）和系统功能块（SFB）等。
注：快捷菜单中的其它两项：数据类型和变量表。
数据类型（UDT）用于指定程序中数据元素的大小与格式；变量表（VAT）用来在程序调试和运行时修改和监视变量的内容（在地址栏中输入地址后，符号栏中会自动显示在符号表中定义的符号）。
这几种程序块的功能简要说明如下：说明：调用程序块：OB，FB，FC（可以调用除OB块外的其它程序块）；被调用程序块：FB，FC，SFB，SFC。
1、组织块OBOB由系统自动调用，并执行用户在OB块中编写的程序，所以OB的基本作用是调用用户程序。
在OB块中编写程序的最大容量，S7-300是16KB，S7-400是64KB。
除主程序循环OB1外，其它OB均是由事件触发的中断。
2、函数FC函数FC有两个作用：（1）作为子程序用；（2）作为函数用，函数中通常带形参。
函数中程序的最大容量，S7-300是16KB，S7-400是64KB。
F C的形参通常也称为接口区，参数类型分为输入参数，输出参数，输入/输出参数和临时数据区。
在编写函数F C的输出参数时，应避免没有直接输出（否则，可能输出一个随机值，影响程序的判断）。
可以在函数的开始，将字输出参数清0，位输出参数复位。
3、函数块FBFB与FC相比，FB每次调用都必须分配一个背景数据块，用来存储接口数据区（TEMP 类型除外）和运算的中间数据。
其它程序可以直接使用背景数据区中的数据。
FB中程序的最大容量，S7-300是16KB，S7-400是64KB。
FB的接口区比FC多了一个静态数据区（STAT），用来存储中间变量。
程序调用FB时，形参不像FC那样必须赋值，可以通过背景数据块直接赋值。
STEP7中的基本数据类型⑴位(BOOL )位数据的数据类型为BOOL (布尔)型，在软件编程中BOOL变量的值1和0常用英语词TURE (真)和FALSE (假)来表示，对应二进制数中的“ 1和“0,常用于开关量的逻辑运算，存储空间为1位。
⑵字节(BYTE)字节数据长度为8位，数据格式为B#16#，B代表BYTE，表示数据长度为一个字节(8位)，# 16#表示十六进制，取值范围为B#16#0〜B#16#FF。
⑶字(WORD )字数据长度为16位，这种数据可采用4种方法进行描述。
二进制：二进制的格式为 2 #，如2 # 101，取值范围为2# 0〜2# 1111_1111_1111_1111, 书写时每4位可用下划线隔开，也可直接表示为2# 111111111111十六进制：十六进制的格式为W # 16#, W代表WORD，表示数据长度为16位，#16#表示十六进制，数据取值范围为W # 16# 0〜W # 16 # FFFF。
BCD码：BCD码的格式为C#,取值范围为C# 0〜C# 999。
BCD码是用4位二进制表示1位十进制数，4位二进制中的0000〜1001组合分别表示十进制中的0〜9, 4位二进制中的1010〜1111组合放弃不用。
BCD码的最高4位用来表示符号，十六位BCD码的取值范围为—999〜+999。
在STEP7的数据格式中，BCD码的取值只取正值，与最高4位的符号无关。
无符号十进制数：无符号十进制数的格式为 B #( X, X),取值范围为B #( 0, 0)〜B #( 255, 255),无符号十进制数是用十进制的0〜255对应二进制数中的0000_0000〜1111_1111 ( 8位),16位二进制数就需要两个0〜255的数来表示，例如：B# (12, 254)= 2# 0000_1100_1111_1110_12 ― 254上面4种数据都是描述一个长度位16位的二进制数，无论你使用哪种方式都可以。
![05_STEP 7数据类型和变量 [只读]](https://img.taocdn.com/s1/m/33bb61d333d4b14e85246830.png)

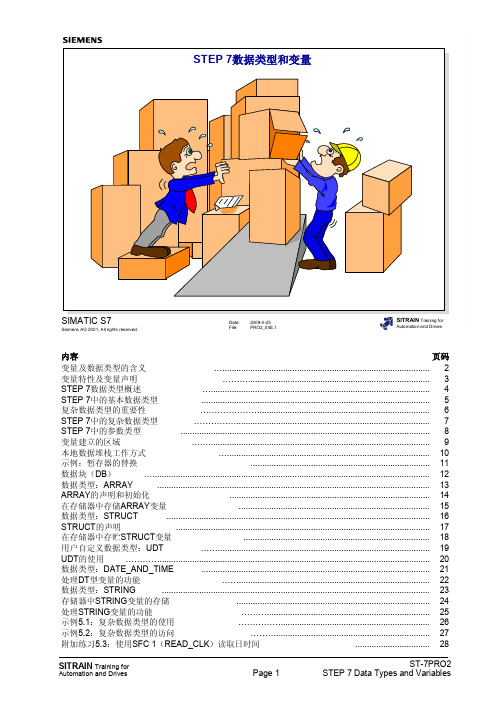

内容页码变量及数据类型的含义 (2)变量特性及变量声明 (3)STEP 7数据类型概述 (4)STEP 7中的基本数据类型 (5)复杂数据类型的重要性 (6)STEP 7中的复杂数据类型 (7)STEP 7中的参数类型 (8)变量建立的区域 (9)本地数据堆栈工作方式 (10)示例：暂存器的替换 (11)数据块（DB ） (12)数据类型：ARRAY (13)ARRAY 的声明和初始化 (14)在存储器中存储ARRAY 变量 (15)数据类型：STRUCT (16)STRUCT 的声明 (17)在存储器中存贮STRUCT 变量 (18)用户自定义数据类型：UDT (19)UDT 的使用 (20)数据类型：DATE_AND_TIME (21)处理DT 型变量的功能 (22)数据类型：STRING (23)存储器中STRING 变量的存储 (24)处理STRING 变量的功能 (25)示例5.1：复杂数据类型的使用 (26)示例5.2：复杂数据类型的访问 (27)附加练习5.3：使用SFC 1（READ_CLK ）读取日时间................................28概述现代计算机系统的发展，简化和加速了对那些复杂而耗时的计算任务的处理。
计算机对庞大信息的处理、存储以及可持续访问的能力，在大多数的应用中扮演着十分重要的角色。
控制器可用的信息由那些有关“现实世界”的并经过筛选的信息组成。
数据是对现实的一种抽象，因为对于特定的问题，忽略了相关对象的那些非主要和非重要的属性。
数据类型确定如何将数据表示出来常常是相当困难的。
您的选择通常要受到各种因素的限制，一方面，数据必须能够正确地反映所描述对象的属性，另一方面，使用该数据必须能够执行过程管理所必须的指令。
数据类型决定了数据可以接受哪些值，使用该数据能够执行哪些指令。
数据类型唯一地定义了：•允许的数据范围•允许使用的指令数据类型也是最终存贮在存储器中的各个位的潜在表示（格式）形式的抽象。
Step7-数据类型详细说明总结汇总STEP7中的基本数据类型⑴位（BOOL）位数据的数据类型为BOOL（布尔）型，在软件编程中BOOL 变量的值1和0常用英语词TURE（真）和FALSE（假）来表示，对应二进制数中的“1”和“0”，常用于开关量的逻辑运算，存储空间为1位。
⑵字节（BYTE）字节数据长度为8位，数据格式为B#16#，B代表BYTE，表示数据长度为一个字节（8位），＃16＃表示十六进制，取值范围为B#16#0～B#16#FF。
⑶字（WORD）字数据长度为16位，这种数据可采用4种方法进行描述。
二进制：二进制的格式为2＃，如2＃101，取值范围为2＃0～2＃1111_1111_1111_1111，书写时每4位可用下划线隔开，也可直接表示为2＃111111111111。
十六进制：十六进制的格式为W＃16＃，W代表WORD，表示数据长度为16位，＃16＃表示十六进制，数据取值范围为W ＃16＃0～W＃16＃FFFF。
BCD码：BCD码的格式为C＃，取值范围为C＃0～C＃999。
BCD码是用4位二进制表示1位十进制数，4位二进制中的0000～1001组合分别表示十进制中的0～9，4位二进制中的1010～1111组合放弃不用。
BCD码的最高4位用来表示符号，十六位BCD码的取值范围为－999～+999。
在STEP7的数据格式中，BCD码的取值只取正值，与最高4位的符号无关。
无符号十进制数：无符号十进制数的格式为B＃（×，×），取值范围为B＃（0，0）～B＃（255，255），无符号十进制数是用十进制的0～255对应二进制数中的0000_0000～1111_1111（8位），16位二进制数就需要两个0～255的数来表示，例如：B#（12，254）＝2＃0000_1100_1111_111012 254上面4种数据都是描述一个长度位16位的二进制数，无论你使用哪种方式都可以。
STEP7中的基本数据类型
⑴位（BOOL）
位数据的数据类型为BOOL（布尔）型，在软件编程中BOOL变量的值1和0常用英语词TURE（真）和FALSE（假）来表示，对应二进制数中的“1”和“0”，常用于开关量的逻辑运算，存储空间为1位。
⑵字节（BYTE）
字节数据长度为8位，数据格式为B#16#，B代表BYTE，表示数据长度为一个字节（8位），＃16＃表示十六进制，取值围为B#16#0～B#16#FF。
⑶字（WORD）
字数据长度为16位，这种数据可采用4种方法进行描述。
二进制：二进制的格式为2＃，如2＃101，取值围为2＃0～2＃1111_1111_1111_1111，书写时每4位可用下划线隔开，也可直接表示为2＃111111111111。
十六进制：十六进制的格式为W＃16＃，W代表WORD，表示数据长度为16位，＃16＃表示十六进制，数据取值围为W＃16＃0～W＃16＃FFFF。
BCD码：BCD码的格式为C＃，取值围为C＃0～C＃999。
BCD码是用4位二进制表示1位十进制数，4位二进制中的0000～1001组合分别表示十进制中的0～9，4位二进制中的1010～1111组合放弃不用。
BCD码的最高4位用来表示符号，十六位BCD码的取值围为－999～+999。
在STEP7的数据格式中，BCD码的取值只取正值，与最高4位的符号无关。
无符号十进制数：无符号十进制数的格式为B＃（×，×），取值围为B＃（0，0）～B＃（255，255），无符号十进制数是用十进制的0～255对应二进制数中的0000_0000～
1111_1111（8位），16位二进制数就需要两个0～255的数来表示，例如：
B#（12，254）＝2＃0000_1100_1111_1110
12 254
上面4种数据都是描述一个长度位16位的二进制数，无论你使用哪种方式都可以。
例如，如果想得到二进制数0000100110000111，可以使用2＃0000_1001_1000_0111，也可以使用W＃16＃987，还可以使用C＃987或者B＃（9，135）。
在STEP7中，比较常用的是十六进制，即W＃16＃这种格式。
⑷双字（DOUBLE WORD）
数据长度为32位，双字的数据格式与字的数据格式相同，也有4种方式，分别为：
二进制：取值围为2＃0～2＃1111_1111_1111_1111_1111_1111_1111_1111。
十六进制：取值围为DW＃16＃0～DW＃16＃FFFF_FFFF。
BCD码：取值围为C＃0～C＃9999999。
无符号十进制数：取值围为B＃（0,0,0,0）～B＃（255,255,255,255）。
⑸整数（INT）
整数数据类型长度为16位，数据格式为带符号十进制数，16位中最高为符号位。
正整数是以原码格式进行存储的，如＋786，对应的二进制码为2＃0000_0011_0001_0010，而负整数则表示为正整数的二进制补码，即对应正整数的二进制码取反后加1，例如负整数-786，对应的二进制码为2＃1111_1100_1110_1110。
将负零（1000_0000_0000_0000）定义为-32768因此取值围为-32768～32767。
0表示正，1表示负。
⑹双整数（DOUBLE INT）
双整数的数据类型长度为32位，数据格式为带符号十进制数，用L＃表示双整数。
双整数的二进制码与整数的换算方式一致，其取值围为L#-2147483648～L＃2147483647。
⑺实数（REAL也叫浮点数Float）
实数的数据类型长度为32位，是以IEEE浮点数格式转换为二进制数存储的，其取值围为±3.402823e＋38～±1.1755494e－38。
实数用1.m×2E例如123.4可表示为1.234×102。
式中：指数E＝e-127（1≤e≤254）为8位整数
符号位（S）：S＝0为正值S＝1为负值
规定尾数的整数部分总是为1，只保留尾数的小数部分m（0～22位）
S＝0
指数：30位＝1 27
29位＝0 26
28位＝0 25
27位＝0 24
26位＝0 23
25位＝0 22
24位＝1 21
23位＝0 20
e=27＋21＝128＋2＝130
E＝e－127＝130－127＝3
尾数m：22位＝1 2－1
21位＝0 2－2
20位＝0 2－3
19位＝0 2－4
18位＝1 2－5
m＝2－1+2－5=0.5+0.03125=0.53125
浮点数值＝（1＋0.53125）×23＝1.53125×8＝12.25
用很小的存储空间（4个字节），可以表示非常大或非常小的数，PLC的输入和输出的数值大多是整数，实数的运算速度比整数的慢。
（8）S5TIME(SIMATIC时间)
S5TIME时间数据类型长度为16位，包括时基和时间常数两部分，时间常数采用BCD码（二～十进制格式）。
S5TIME 时间数据类型结构如下图所示：
（9）IEC时间（TIME）IEC时间数据长度为32位，时基为固定值1ms，数据类型为双整数，所表示的时间值为整数值乘以时基。
格式为：
T#aaD_bbH_ccM_ddS_eeeMS
其中aa＝天数，bb＝小时数，cc＝分钟，dd＝秒，eee＝毫秒。
根据双整数的最大值为2147483647，乘以时基1ms，可以算出，IEC时间的最大值为T＃24D_20H_31M_23S_648Ms。
使用IEC时间时，时基保持不变，且精度较高，为1ms。
（10）IEC日期（DATE）
IEC日期数据长度为16位，数据类型为整数，以1日为单位，日期从1990年1月1日开始，1990年1月1日对应的整数为0，日期每增加一天，对应的整数值加1，如23，对应1990年1月22日。
IEC日期格式为D＃_年_月_日，例如D＃1992_12_2。
取值围为D＃1990_1_1～D＃2163_12_31。
（11）日计时（TIME_OF_DAY）
日计时是表示一天中的24小时，数据长度为32位，数据类型为双整数，以1ms为时基，取值围为TOD＃0∶0∶0∶0～TOD＃23∶59∶59.999。
（12）字符（CHAR）
字符数据的长度为8位，字符采用ASCII码的存储方式。
日期（DATE）
32 1天D#1990_1_1----D#2168_13_31
每天时间（TOD）32 1ms TOD#0:0:0.0---TOD#23:59:59.99
复式数据类型
参数类型
用于向FB和FC传送参数。
