单稳态触发器

单稳态触发器特点：电路有一个稳态、一个暂稳态。

在外来触发信号作用下，电路由稳态翻转到暂稳态。

暂稳态不能长久保持，由于电路中RC延时环节的作用，经过一段时间后，电路会自动返回到稳态。

暂稳态的持续时间取决于RC电路的参数值。

单稳态触发器的这些特点被广泛地应用于脉冲波形的变换与延时中。

一、门电路组成的微分型单稳态触发器1. 电路组成及工作原理微分型单稳态触发器可由与非门或或非门电路构成，如下图。

与基本RS触发器不同,(a)由与非门构成的微分型单稳态触发器 (b)由或非门构成的微分型单稳态触发图6.7微分型单稳态触发器构成单稳态触发器的两个逻辑门是由RC耦合的，由于RC电路为微分电路的形式，故称为微分型单稳态触发器。

下面以CMOS或非门构成的单稳态触发器为例，来说明它的工作原理。

⑴ 没有触发信号时，电路处于一种稳态没有触发信号时，为低电平。

由于门输入端经电阻R接至，因此为低电平; 的两个输入均为0，故输出为高电平，电容两端的电压接近0V，这是电路的“稳态”。

在触发信号到来之前，电路一直处于这个状态：, 。

⑵ 外加触发信号，电路由稳态翻转到暂稳态当时，的输出由1 0，经电容C耦合，使,于是的输出v02 =1, 的高电平接至门的输入端，从而再次瞬间导致如下反馈过程：这样导通截至在瞬间完成。

此时，即使触发信号撤除（），由于的作用，仍维持低电平。

然而，电路的这种状态是不能长久保持的，故称之为暂稳态。

暂稳态时，，。

⑶ 电容充电，电路由暂稳态自动返回至稳态在暂稳态期间，电源经电阻R和门的导通工作管对电容C充电，随着充电时间的增加增加，升高，使时，电路发生下述正反馈过程（设此时触发器脉冲已消失）：迅速截止，很快导通，电路从暂稳态返回稳态。

, 。

暂稳态结束后，电容将通过电阻R放电，使C上的电压恢复到稳定状态时的初始值。

在整个过程中，电路各点工作波形如图6.8所示。

图6.8 微分型单稳态触发器各点工作波形2. 主要参数的计算(1) 输出脉冲宽度暂稳态的维持时间即输出脉冲宽度，可根据的波形进行计算。

单稳态触发器有哪些_单稳态触发器工作原理介绍

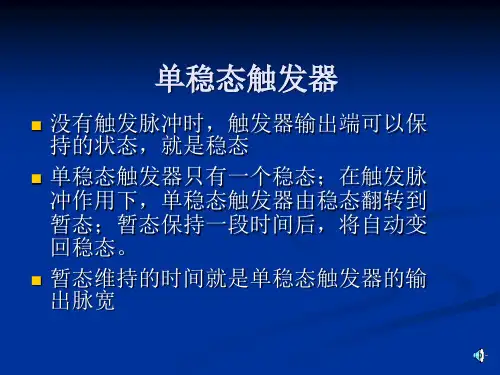

单稳态触发器工作特点①电路在没有触发信号作用时处于一种稳定状态。

②在外来触发信号作用下，电路由稳态翻转到暂稳态;
③由于电路中RC延时环节的作用，暂稳态不能长保持，经过一段时间后，电路会自动返回到稳态。

暂稳态的持续时间仅取与RC参数值有关。

单稳态触发器分类按电路形式不同：

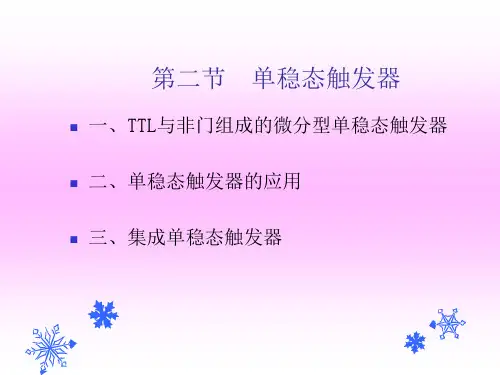

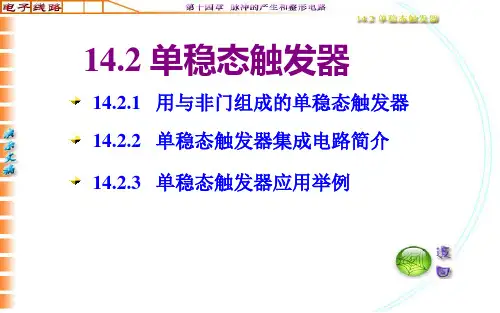

1、门电路组成的单稳态触发器
2、MSI集成单稳态触发器

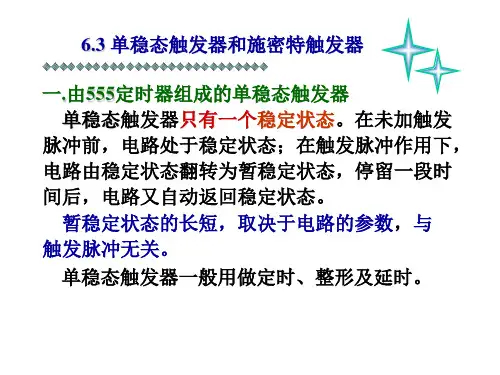

3、用555定时器组成的单稳态触发器
工作特点划分：
1、不可重复触发单稳态触发器
2、可重复触发单稳态触发器电
单稳态触发器工作原理当输入Vi保持高电平时，Ci相当于断开。

输入Vi‘由于Ri的存在而为高电平Vcc。

此时，①若定时器原始状态为0，则集电极输出（7脚）导通接地，使电容C放电、Vc=0，即输入6脚的信号低于2/3Vcc，此时定时器维持0不变。

②若定时器原始状态为1，则集电极输出（7脚）对地断开，Vcc经R向C充电，使Vc 电位升高，待Vc值高于2/3Vcc时，定时器翻转为0态。

结论：单稳态触发器正常工作时，若未加输入负脉冲，即Vi保持高电平，则单稳态触发器的输出V o一定是低电平。

单稳态触发器的工作过程分为下面三个阶段来分析，图为其工作波形图：
①触发翻转阶段：
输入负脉冲Vi到来时，下降沿经RiCi微分环节在Vi’端产生下跳负向尖脉冲，其值低于负向阀值（1/3Vcc）。

由于稳态时Vc低于正向阀值（2/3Vcc），固定时器翻转为1，输出V o为高电平，集电极输出对地断开，此时单稳态触发器进入暂稳状态。

②暂态维持阶段：。

单稳态触发器概述单稳态触发器（Monostable Multivibrator），又称单谐振触发器或单稳态多谐振器，是一种基本的数字电路元件。

它在输入触发信号的边沿出现时，会在一定的时间间隔内产生一个输出脉冲。

单稳态触发器有广泛的应用，特别是在数字电路中的计算机系统、通信系统和控制系统中，扮演着重要的角色。

工作原理单稳态触发器由一个RS触发器加上一个RC电路组成。

当输入端的触发信号进行边沿触发时，RS触发器的状态发生改变，导致输出信号产生脉冲。

而RC电路则决定了脉冲的宽度。

触发信号在上升沿或下降沿时，通过一个比较器来将信号转换为高电平或低电平。

触发信号的上升沿或下降沿引起比较器输出瞬时反转，导致RS触发器的状态发生改变。

RS触发器的状态改变会导致输出脉冲的产生。

在输出脉冲的持续时间方面，RC电路起到了关键的作用。

RC电路由一个电阻和一个电容组成，当输入端的触发信号引起RS触发器状态改变时，电容开始充电，通过选择合适的电阻和电容值，可以控制电容充电的时间，从而控制输出脉冲的持续时间。

应用单稳态触发器在数字电路中有着广泛的应用。

常见的应用包括： 1. 脉冲生成器：单稳态触发器能够生成一定宽度的脉冲信号，可以用于时序控制和时序检测。

2. 边沿检测器：单稳态触发器可以检测输入信号的边沿，用于时序检测。

3. 延时器：通过调整RC电路的参数，可以实现不同的延时效果，在单片机、微控制器等系统中常用于延时应用。

4. 脉宽测量器：利用单稳态触发器的特性，可以对输入信号的脉冲宽度进行测量。

优点和缺点单稳态触发器具有以下优点： - 可靠性高：由于是基于硅片制造的集成电路，因此具有高可靠性和稳定性。

- 可控性强：通过调整RC电路的参数，可以灵活控制输出脉冲的宽度和时间间隔。

- 适用范围广：可以应用于不同的数字电路设计中，满足不同的需求。

然而，单稳态触发器也存在一些缺点： - 成本较高：由于是集成电路，制造工艺复杂，因此成本相对较高。

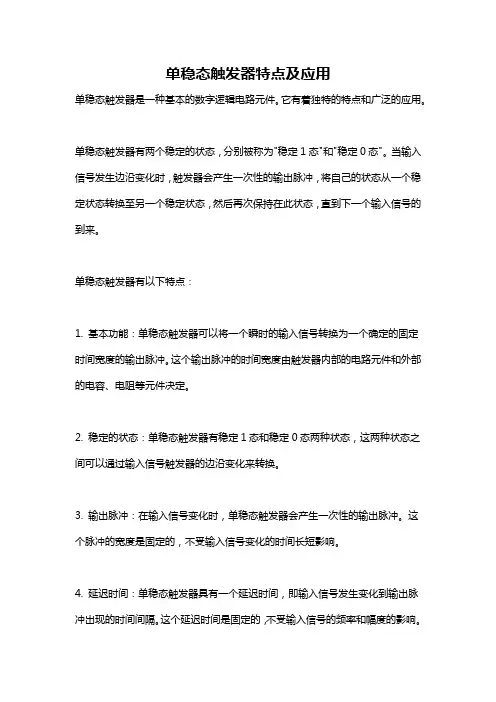

单稳态触发器特点及应用单稳态触发器是一种基本的数字逻辑电路元件。

它有着独特的特点和广泛的应用。

单稳态触发器有两个稳定的状态，分别被称为"稳定1态"和"稳定0态"。

当输入信号发生边沿变化时，触发器会产生一次性的输出脉冲，将自己的状态从一个稳定状态转换至另一个稳定状态，然后再次保持在此状态，直到下一个输入信号的到来。

单稳态触发器有以下特点：1. 基本功能：单稳态触发器可以将一个瞬时的输入信号转换为一个确定的固定时间宽度的输出脉冲。

这个输出脉冲的时间宽度由触发器内部的电路元件和外部的电容、电阻等元件决定。

2. 稳定的状态：单稳态触发器有稳定1态和稳定0态两种状态，这两种状态之间可以通过输入信号触发器的边沿变化来转换。

3. 输出脉冲：在输入信号变化时，单稳态触发器会产生一次性的输出脉冲。

这个脉冲的宽度是固定的，不受输入信号变化的时间长短影响。

4. 延迟时间：单稳态触发器具有一个延迟时间，即输入信号发生变化到输出脉冲出现的时间间隔。

这个延迟时间是固定的，不受输入信号的频率和幅度的影响。

单稳态触发器有广泛的应用：1. 脉冲生成：单稳态触发器可以将一个瞬态输入信号转换为一个固定宽度的脉冲。

这个功能在很多电子设备中都有应用，例如数字逻辑电路中的时序控制、计数器的启动、断电、复位等。

2. 时序控制：单稳态触发器可以用来实现时序控制。

通过控制输入信号的变化时间和触发器自身的延迟时间，可以实现对电路的时序控制，例如在特定时间间隔内产生脉冲或者使特定电路模块按照固定的顺序工作。

3. 双稳态触发：单稳态触发器可以用来实现双稳态触发器。

通过将两个单稳态触发器串联，可以构建一个双稳态触发器。

在数字电路中，双稳态触发器用来存储和传输数字信号。

4. 电路保护：单稳态触发器可以用于电路保护。

当输入信号超过设定的阈值电平时，触发器会产生输出脉冲作为保护信号，告知其他电路模块需要停止工作或者采取其他保护措施。

单稳态触发器我们知道，由于触发器有两个稳定的状态，即0和1，所以触发器也被称为双稳态电路。

与双稳态电路不同，单稳态触发器惟独一个稳定的状态。

这个稳定状态要么是0，要么是1。

单稳态触发器的工作特点是：(1)在没有受到外界触发脉冲作用的状况下，单稳态触发器保持在稳态；（2）在受到外界触发脉冲作用的状况下，单稳态触发器翻转，进入“暂稳态”。

假设稳态为0，则暂稳态为1。

（3）经过一段时光，单稳态触发器从暂稳态返回稳态。

单稳态触发器在暂稳态停歇的时光仅仅取决于电路本身的参数。

微分型单稳态触发器[图6.3.1]包含阻容元件构成的微分电路。

由于CMOS门电路的输入电阻很高，所以其输入端可以认为开路。

电容和电阻构成一个时光常数很小的微分电路，它能将较宽的矩形触发脉冲变成较窄的尖触发脉冲。

稳态时，等于0，等于0，等于，等于0，等于，电容两端的电压等于0。

触发脉冲到达时，大于，大于，等于0，等于0，等于，电容开头充电，电路进入暂稳态。

当电容两端的电压升高到时，即升高到时，等于0，电路退出暂稳态，电路的输出复原到稳态。

明显，输出脉冲宽度等于暂稳态持续时光。

电路退出暂稳态时，已经回到0（这是电容和电阻构成的微分电路打算的），所以等于，等于，电容通过输入端的庇护电路快速放电。

当下降到时，内部也复原到稳态。

图6.3.1 微分型单稳态触发器图6.3.5 积分型单稳态触发器积分型单稳态触发器[图6.3.5]包含阻容元件构成的积分电路。

稳态时，等于0，、和等于。

触发脉冲到达时，等于，等于，仍等于，等于，电容开头通过电阻放电，电路进入暂稳态。

当电容两端的电压下降到时，即下降到时，等于，电路退出暂稳态，电容的放电过程要持续到触发脉冲消逝。

回到后，又变成，电容转为充电。

当升高到后，电路内部也复原到稳态。

图6.3.8 集成单稳态触发器74121的规律图第1页共2页。

数字电路--单稳态触发器（2）构成微分电路的条件2．积分电路（1）电路和工作原理二、单稳态触发器1．门电路构成的单稳态触发器（1）微分型单稳态触发器积分型单稳态电路要求触发脉冲信号宽度大于输出脉冲宽度。

采用窄脉冲触发的积分型单稳态电路，对输入脉冲的宽度没有这种限制。

2．集成单稳态触发器（1）非重触发的集成单稳态触发器单稳态触发器在外界触发信号作用下进入暂稳态。

在暂稳态期间，外界再输入触发信号，并不影响电路的暂稳态。

只有当暂稳态过程结束，电路又进入原来的稳态之后，新的触发信号才能使电路再次进入暂稳态，即暂稳态持续时间tW是不变的，这就是非重触发单稳态电路。

（2）可重触发单稳态触发器可重触发单稳态电路与非重触发的集成单稳态触发器不一样，当外界输入触发信号使电路进入暂稳态之后，输入新的触发信号就可延长暂稳态的持续时间，输出脉宽可任意展宽。

常用电磁型继电器的类型及作用电磁型继电器是传统继电保护中的基本原件，也反应于某一个类型的电气量而动作，具体有如下几种类型：1．中间继电器中间继电器的主要作用是，当继电保护系统中需要同时闭合或断开几个回路，或要求比较大的触点容量动作于跳闸等情况时，用中间继电实现信号的扩展和转换，按接线方式分，可分为两种情况，一种是线圈与电压回路并联（并联线圈），另一种是与电流回路串联（串联回路）。
