脉冲发生器电路原理
脉冲发生器电路原理是一种电子设备，用于产生固定频率和幅度的脉冲波形。

该电路由以下几部分组成：
1. 时钟源：提供稳定的时钟信号作为脉冲发生器的参考信号。

常见的时钟源包括晶振或时钟信号发生器。

2. 频率控制电路：根据需要设置脉冲发生器的输出频率。

频率控制电路通常采用可变电容或电感器，通过改变电容或电感的值来调节振荡电路的频率。

3. 振荡电路：产生连续波形的振荡电路。

常见的振荡电路包括RC振荡电路和LC振荡电路。

其中，RC振荡电路由电阻和电容器组成，而LC振荡电路由电感和电容器组成。

4. 整形电路：将振荡电路产生的波形进行整形，使其转变为脉冲波形。

整形电路通常采用比较器、门电路或触发器等元件。

5. 控制电路：用于控制脉冲发生器的起始时间、占空比和输出幅度等参数。

控制电路通常采用计数器、编码器、运算放大器等元件来实现。

以上是脉冲发生器电路的基本原理。

实际电路中，还可以根据需要添加滤波电路、放大电路或保护电路等功能来提高性能和稳定性。

数字式秒表实验报告摘要本次设计任务是设计一个数字式秒表经查阅资料后我把实验分为1.脉冲产生部分。

2.电路控制部分。

3.计数部分4.译码部分。

5显示部分。

脉冲产生部分我选择555多谐振荡器，产生100Hz的脉冲。

经参考资料，电路控制部分：启动和暂停控制开关使用由RS触发器组成的无抖动开关。

使用74ls160计数器计数，7447译码器驱动共阳极七段显示器。

实验要求1.秒表最大计时值为99分59.99秒；2. 6位数码管显示，分辨率为0.01秒；3 .具有清零，启动计时，暂停及继续计数等控制功能；4.控制操作间不超过二个。

实验分析数字式秒表，所以必须有一个数字显示。

按设计要求，须用七段数码管来做显示器。

题目要求最大记数值为99，59，99，那则需要六个数码管。

要求计数分辨率为0.01秒，并且需要相应频率的信号发生器。

选择信号发生器时，有两种方案：一种是用晶体震荡器，另一种方案是采用集成电路555定时器与电阻和电容组成的多谐振荡器。

经过查询资料，555多谐振荡器性能稳定，故采用555多谐振荡器。

数字式秒表是一个频率（100HZ）进行计数的计数电路。

由于数字式秒表计数的需要，故需要在电路上加一个控制电路，该控制电路清零、启动计时、暂停及继续计数等控制功能，同时100HZ的时间信号必须做到准确稳定。

数字电子钟的总体图如图所示。

由图可见，数字电子钟由以下几部分组成：555振荡器秒脉冲发生器，防抖开关；秒表控制开关；一百进制秒、分计数器、六十进制秒计数器；以及秒、分的译码显示部分等七段显示器译码器译码器译码器1005551． 555构成的多谐振荡器555构成的多谐振荡器电路图555多谐振荡器工作波形多谐振荡器工作波形周期计算2.多谐振荡器仿真图根据设计要求，需要产生一个频率为100HZ的信号，由于f=1/T,带入可以算出R1=R1=4.7KΩ,在仿真软件上仿真的时候可以设置电阻为4.7KΩ，加上一个50Ω的电位器来调节脉冲信号的精确度。

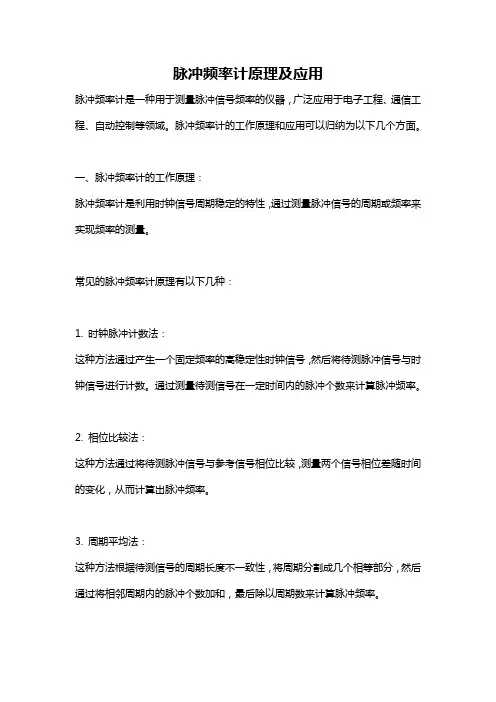

实验三：电子计数器原理及应用一、实验目的：了解测频的方法和电子计数器的工作原理熟悉电子计数器的操作，并采用不同闸门时间对不同的频率进行测量并分析。

二、实验原理：1、测频原理计数器的测频原理如图1 所示。

fx为输入待测信号频率，f0为时钟脉冲的频率。

闸门信号GATE控制计数时间，Fx和F0两个计数器在同一时间T内分别对fx 和f0进行计数，f0已知，时间T可由计数器F0的计数值算出。

计数器Fx的计数值Nx=fx×T，计数器F0的计数值N0＝f0×T。

由于 Nx/fx＝N0/f0＝T则被测频率fx为 fx＝(Nx/N0)×f0由于 Nx/fx＝N0/f0＝T则被测频率fx为 fx＝(Nx/N0)×f0图1 测频原理框图2、电路工作原理本实验系统中的计数器是采用8253芯片来实现的，电路原理如图2所示。

（1）Fx、F0计数器：F0计数器：由8253计数器0和计数器1级联而成的计数器，对时钟计数，通过设定初值来确定闸门时间（采用二进制计数）。

Fx计数器：由8253的计数器2构成的计数器，对被测信号计数（采用二进制计数）。

（2）开门脉冲发生器：开门脉冲发生器由D触发器构成，开门信号由软件产生，经out3到D1端，当软件发出开门信号后，D触发器的翻转产生一个开门前置脉冲（经与非门G输出），完成8253内的三个计数器从初值锁存器往计数器打入初值的置数脉冲作用。

图2 电路原理框图三、实验硬件及软件：1、计算机一台2、DVCC实验仪一台,函数信号发生器一台。

3、电子计数器程序。

四、实验预习要求：1、复习好《电子测量》中电子计数器的有关章节。

2、作好测试记录的准备。

五、实验步骤：1、在老师的指导下将实验平台准备就绪。

2、利用函数信号发生器产生不同频率的方波信号，由电子计数器对其进行测频，选择不同的闸门时间，对测量结果进行比较和分析。

记录测量的频率值，并填写下表：闸门时间信号频率10Hz 100Hz1KHz 2KHz 4KHz 8KHz1s2s4s8s六、思考题：1、分析以上测量数据，在用电子计数器对频率进行测量中，闸门时间对测量精度有何影响？2、对于本实验系统而言，闸门时间的选择有何限制？。

【导语】电⼦实训在⾼职院校电⼦类专业中占据⼗分重要的地位,本⽂是⽆忧考为⼤家整理的电⼦实训报告【三篇】，仅供参考。

电⼦实训报告【⼀】 实训项⽬⼀：直流稳压电源 现象说明：该电路板基本成功，线路连接完好，并且LED指⽰灯能够正常发光，但是万⽤表不能得到正确的输出电压。

实训项⽬⼆：⾃动脉冲计数器 现象说明：该电路板能够正常⼯作，经检测，连接5V电压后，数码管能够正常显⽰数字，并且每来⼀个脉冲，数码管显⽰的数字加⼀，当加到数字九时，此时若再来⼀个脉冲，数码管⼜显⽰为零。

我们可以通过调节滑动变阻器来改变产⽣脉冲的周期，得到⼀个合适的时间，以便我们更好的查看数码管上数字的变化。

实训项⽬三：⼋路数字抢答器 现象说明：连接5V电压后，若控制开关打到清除端，数码管没有显⽰，按下按钮，数码管仍⽆任何显⽰。

若控制开关打到开始端，按下按钮，数码管可以显⽰相应的部分数字，能够实现部分功能。

该线路板未能完全成功。

⼀、实训项⽬ 1、电⼦元器件的识别与检测 2、实验模版的组装与焊接 3、直流稳压电源 4、⾃动脉冲计数器 5、⼋路数字抢答器 ⼆、实训⽬的 1、熟悉桥式整流器的作⽤以及三端集成稳压器的使⽤⽅法和直流稳压电源的制作⽅法。

2、熟悉555时基电路和数码管和译码器的应⽤以及计数器的应⽤。

3、掌握编码器和R-S触发器的应⽤。

4、练习焊接技术。

三、实训内容 (⼀)直流稳压电源 1、检查实训器件是否完好，数量是否正确。

2、研究电路原理图： 本项⽬电路的⼯作原理是：采⽤AC220V输⼊，双AC12V输出变压器进⾏降压，然后经整流桥进⾏整流，整流后的直流电经电容滤波后送给三端集成稳压器，三端集成稳压器输出稳定电压，从⽽得到直流稳压电源。

3、器件综合布局 4、焊接元器件，连接电路，焊接元器件时要对照原理图，不能错接线或漏接线。

5、电路调试 (1)焊接完成后先对照原理图检查⼀遍，然后送给实训⽼师检查经同意后再接⼊AC220V电源. (2)测试输出电压，看看是不是DC5V和DC12V。

单片机实验报告G A T EC /TM 1M 0G A T EC /TM 1M 0TH1TL1TH0TL0T1方式T1引脚T0引脚机器周期脉冲内部总线TMODTCON 外部中断相关位T F 1T R 1T F 0T R 0实验五 定时/计数器实验一、实验目的1．学习8051内部定时/计数器的工作原理及编程方法； 2．掌握定时/计数器外扩中断的方法。

二、实验原理8051单片机有2个16位的定时/计数器：定时器0（T0）和定时器1（T1）。

它们都有定时器或事件计数的功能，可用于定时控制、延时、对外部事件计数和检测等场合。

T0由2个特殊功能寄存器TH0和TL0构成，T1则由TH1和TL1构成。

作计数器时，通过引脚T0（P3.4）和T1（P3.5）对外部脉冲信号计数，当输入脉冲信号从1到0的负跳变时，计数器就自动加1。

计数的最高频率一般为振荡频率的1/24。

定时/计数器的结构：定时/计数器的实质是加1计数器（16位），由高8位和低8位两个寄存器组成。

TMOD 是定时/计数器的工作方式寄存器，确定工作方式和功能；TCON 是控制寄存器，控制T0、T1的启动和停止及设置溢出标志。

计数器初值的计算：设计数器的最大计数值为M(根据不同工作方式，M 可以是213、216或28)，则计算初值X的公式如下：X=M-要求的计数值（十六进制数）定时器初值的计算：在定时器模式下，计数器由单片机主脉冲fosc经12分频后计数。

因此，定时器定时初值计算公式：X=M-(要求的定时值)/(12/fosc)80C51单片机定时/计数器的工作由两个特殊功能寄存器控制。

TMOD用于设置其工作方式；TCON用于控制其启动和中断申请。

❖工作方式寄存器TMOD：工作方式寄存器TMOD用于设置定时/计数器的工作方式，低四位用于T0，高四位用于T1。

其格式如下：GATE：门控位。

GATE＝0时，只要用软件使TCON中的TR0或TR1为1，就可以启动定时/计数器工作；GATA＝1时，要用软件使TR0或TR1为1，同时外部中断引脚或也为高电平时，才能启动定时/计数器工作。
