实验1直流电路实验

直流电路实验直流电路是电子学中最基本的实验之一，通过此实验可以深入了解电流、电压和电阻之间的关系，培养实验技能并加深对电路原理的理解。

实验目的：通过搭建直流电路，实验电压、电流和电阻的关系，并熟悉使用实验仪器。

实验器材：1. 直流电源2. 电流表3. 电压表4. 电阻器5. 连线和插头实验步骤：1. 将电源连接到电路板上的正负极端口，确保连接安全可靠。

2. 将电流表依次与电源和电阻器相连，注意方向和插头的接线情况。

3. 使用相应的电压表，将其分别接入电源和电阻器的两端，并确保读数准确。

4. 调节电源的电压，记录不同电压下电流和电压的数值。

5. 计算不同电压下电阻的数值，并绘制电流-电压关系图。

实验结果与讨论：根据实验数据，绘制电流-电压图可以得到一条线性关系的直线，即欧姆定律：U = IR。

通过实验可知，电流和电压成正比，而电阻则是电压和电流之间的比例系数。

此外，实验中可以验证欧姆定律的正确性和准确性。

在实验过程中，还可以通过改变电源电压和电阻器的阻值，观察电流和电压的变化情况，以加深对电路原理的理解。

通过实验数据的分析，可以计算得到电阻器的阻值，并与理论值进行比较。

如果实测值与理论值相符，则说明实验结果准确可靠。

实验中需要注意的问题：1. 实验时应注意电源的安全使用，避免电流过大导致元器件烧坏或人身安全事故。

2. 清洁用于连接的导线和插头，确保接触良好，避免电路的接触电阻对实验结果造成影响。

3. 实验数据的记录要准确，尽量使用合适的精密仪器进行测量，避免误差的引入。

总结：直流电路实验是电子学学习中的基础实验，通过实验可以深入了解电流、电压和电阻的关系，增强对电路原理的理解。

在实验中要注意安全使用电源，保证实验数据的准确性，并分析实验结果与理论值的差异。

通过此实验的学习可以提高实验技能和培养逻辑思维能力，为今后更深入的电子学学习打下坚实基础。

实验一直流电路中电位及其与电压关系的研究一、实验目的1、用实验证明电路中电位的相对性、电压的绝对性。

2、掌握电路电位图的绘制方法。

二、原理说明在一个确定的闭合电路中，各点电位的高低视所选电位参考点的不同而变，但任意两点间的电位差（即电压）是绝对的，它不因参考点电位的变动而改变。

据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。

若以电路中的电位值作纵坐标，电路中各点位置（电阻）作横坐标，将测量到的各点电位在该坐标平面中标出，并把标出点按顺序用直线条相连接，就可得到电路的电位变化图。

每一段直线段即表示该两点间电位的变化情况。

在电路中参考电位点可任意选定，对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。

在作电位图或实验测量时必须正确区分电位和电压的高低，按照惯例，是以电流方向上的电压降为正，所以，在用电压表测时，若仪表指针正向偏转，则说明电表正极的电位高于负极的电位。

电路电位图的绘制方法：电路中各点位置作横坐标，各点对应电位作纵坐标，将各点电位标记于坐标中，并用线段按顺序相连，即得到电路电位变化图。

三、实验设备1 试验箱1台2 数字万用表1台四、实验内容实验线路如图1所示。

1、分别将两路直流稳压电源（E 1为+6V 、+12V 切换电源；E 2为0~+30V 可调电源）接入电路，令E 1=6V ，E 2=12V 。

2、以图1中A 为参考点，分别测量B 、C 、D 、E 、F 各点的电位值Φ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 、U FA ，填入表中。

3、以D 点为参考点，重复实验内容1的步骤，测得数据列表。

E 1-+R 21k Ω图1mA+ - E 2R 4510ΩR 5330ΩR 1510ΩR 3510ΩF E D C B A 电流插座电流插头。

实验一 直流电路一、实验目的1．加深理解叠加原理和戴维南定理 2．学习测定有源二端网络等效内阻的方法3．加深对等效电路概念的理解 二、实验原理1．叠加原理在有几个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时，在该元件上所产生的电流或电压的代数和。

图1（a ）为叠加原理实验电路，图中E 1、E 2为直流稳压电源，其内阻可近似看作零。

R 1、R 2、R 3、R 4、R 5均为线性电阻。

该电路在E 1、E 2的共同作用下，所产生的各支路电流I 1、I 2、I 3及各电阻上的电压U AB 、U CD 、U AD 、U D E 、U FA 应该等于电路中仅有E 1作用时，所产生的各支路电流1I '、2I '、3I '及各电阻上的电压AB U '、CD U '、AD U '、DE U '、FA U '与仅有E 2作用时，所产生的各支路电流1I ''、2I ''、3I ''及各电阻上的电压AB U ''、CD U ''、AD U ''、 DE U ''、FAU ''的代数和。

图1（b ）为Multisim 仿真原理图。

（a ）原理电路图Ω===510R R R 541 Ω=K 1R 2 Ω=330R 3（b）Multisim仿真电路原理图图1叠加原理实验电路2.戴维南定理任何一个线性有源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络，如图2（a）所示。

戴维南定理指出：任何一个线性有源二端网络，就外部特性来说，可以用一个电压为U O的电压源和阻值为R0的电阻的串联组合等效置换。

等效电压源的电压U O等于原有源二端网络的开路电压U OC，如图2（b）所示。

实验一 直流电路的认识实验一、实验目的与要求1、熟悉实验室电源配置等概况。

2、练习使用晶体管直流稳压电源。

3、练习使用直流电流表和电压表。

4、练习使用万用表的直流电流档和电压档。

5、通过电位的测量，进一步明确电位、电压的概念及其相互关 系。

二、仪器及设备1、晶体管直流稳压电源 APS3003S—3D 1 台2、1.5V 干电池 1 节3、直流电压表 C43 型（0～7.5V） 1 只4、直流毫安表 C43 型(0～100mA) 1 只5、 万用表 DT—99228B 1 只6、线绕电阻或碳膜电阻(15Ω,15W) 2 只7、单刀开关 1 只三、实验材料导线若干四、实验内容及方法1、练习使用晶体管直流稳压电源（1）熟悉稳压电源面板上各开关、旋钮的位置，了解其使用方 法。

（2）将万用表的有关转换开关置于测直流电压的适当挡位上， 红色测试棒的插头插入万用表“+”插孔，黑色测试棒的插头插入“-” 插孔或标有“*”号的公共插孔。

（3）将直流稳压电源的电源插头插入市电 220V 插座，合上电源 开关。

接通工作电源后，面板上的指示灯应亮。

（4）由小到大分别将稳压电源输出电压的“粗调旋钮”转至各 挡，然后再将输出电压的“细调旋钮”从最小位置顺时针转至最大位 置。

用装好测试棒的万用表直流电压挡测量直流稳压电源的输出电压 “粗调旋钮”置于不同挡位时，输出电压的调整范围。

万用表直流电 压挡指示值记入表 1-1 中。

表 1-1 “粗调旋钮”挡位输出电压调整范围2、直流无分支电路电流、电压和电位的测量（1）直流电压表接上测试棒后选择合适的量限，测量一节干电 池的开路电压 U S2，所得测量结果记入表 1-2 中。

表 1-2 测量数据 计算值 参考点 项目 A j B j C j U S1 U S2 I U AB U BC U CA仪表量限A 仪表指示值仪表量限B 仪表指示 值（2）使用直流电压表，调稳压电源的输出电压 U S1 为 3.00V。

实验1 直流电路的仿真分析一、实验目的（1）学习使用PSPICE软件，熟悉工作流程。

(2)学习用PSPICE进行直流工作点分析和直流扫描分析的操作步骤。

二、实验步骤实验1-1：1）操作步骤(1)开始\程序\Designlab eva18\schematics,单击进入原理图绘制窗口。

(2)调电路元件:从库中调出元件。

(3)首先需要增加常用库，点击Add Library.将常用库添加进来。

(4)移动元器件到适当的位置，进行适当旋转，点击Draw/Wire将电路连接起(5)双击元器件或相应参数修改名称和值。

(6)保存原理图。

2）仿真(1)静态工作点分析是其他分析的基础，不需要进行设置。

(2)选择Analysis\simulation,则静态工作点参数直接在原理图上显示。

(3)在原理图窗口中点击相关工具栏按钮，图形显示各节点电压和各元件电流值如图1-1。

实验1-2:1)直流工作点分析同上。

探针在相应工作栏选取。

2)直流扫描分析：a.单击Analysis/Setup,打开分析类型对话框，以建立分析类型。

b.运行Analysis/Simulation,进行直流扫描分析。

c.对于图1-2电路，电压源Us1的电压已在0-12V之间变化，显示的波形就是负载电阻RL的电流IR随Us1变化波形，见图1-2.d.从图1-2可以得出IRL和US1的函数关系IRL=1.4+（1.2/12）US1=1.4+0.1US1三、实验结果图1-1仿真结果图1-2仿真结果图1-3直流扫描分析的输出波形四、分析结论在各步骤操作正确的条件下，仿真分析的数据与输出波形符合理论实际，完成了直流电路的仿真分析。

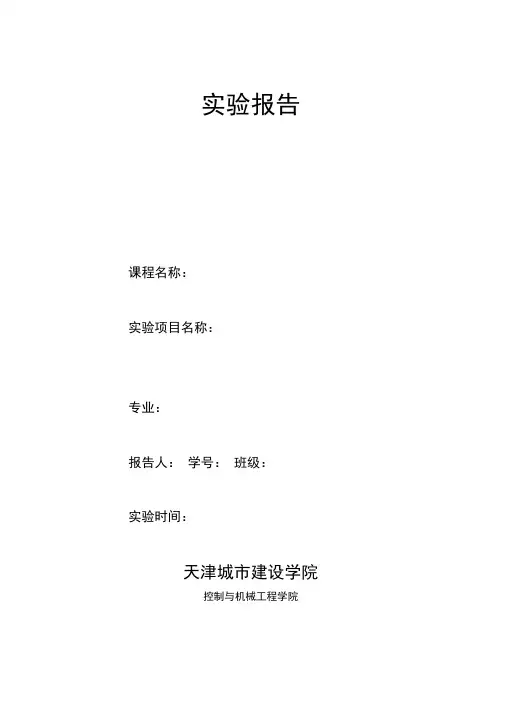

实验报告
课程名称：
实验项目名称：
专业：
报告人：学号：班级：
实验时间：
天津城市建设学院
控制与机械工程学院
实验目的：
1. 通过电阻、电压、电流的测量，熟悉直读式仪表、直流稳压电源的使用
2. 验证叠加原理和基尔霍夫定律。

3. 进一步理解电压、电流参考方向（正方向）的意义。

实验设备和器材：
1.直流稳压电源；直流电压表；直流电流表；
2. 电路基础实验板。

实验原理（电路）：
1. 实验电路如下图所示，实践电压和电流的测量。

2）接线前，把直流稳压电压调节到U1=12V、U2=6V ，接电后接入电路中，检查无误后接通电源，按要求测量各支路电流及电压。

3）熟悉电流插头的结构，将电流插头的两端接至数字毫安表的“ +、-”两端。

电路原理实验报告本次电路原理实验的题目为“直流电路实验”，实验旨在通过实践掌握直流电路中基本电路元件的特性和使用方法，了解直流电路的基本组成和运行原理，培养实验操作能力和科学精神。

一、实验材料与装置1.材料电源、万用表、电阻箱、导线等2.装置直流电源、万用表、电阻箱、实验电路板等二、实验步骤及结果分析1.实验一：欧姆定律实验1）用电压表测量电源电压为10V；2）调整电阻箱电阻值，测量不同电阻下电压和电流值，记录实验数据；3）根据测量数据计算电阻的阻值，绘制电阻值与电流的关系图。

实验结果分析：根据欧姆定律公式U=R×I，计算出不同电阻值下的电流，绘制出电流随电阻变化的曲线。

实验结果表明，电流与电阻成正比关系，当电阻值增大时，电流值减小，阻值与电流呈现线性关系。

2.实验二：基尔霍夫定律实验1）将电源正极连接到一个电阻R1，将R1的另一个端口与R2连接，再将R2的另一端口连接到电源的负极，形成一简单电路；2）分别用万用表测量各电路的电压和电流值，记录实验数据；3）根据基尔霍夫定律计算每个接点处的电流，验证基尔霍夫定律成立。

实验结果分析：通过测量和计算电路中各接点电流和电压值，验证了基尔霍夫定律成立，即电路中各分支电流的代数和等于零，电路中环路各电动势之代数和与各电势差之代数和相等。

3.实验三：电阻分压实验1）将三个不同大小的电阻连成电阻分压器；2）测量电源电压和电路中三个电阻上的电压值，并计算分压比；3）根据实验结果绘制分压比与总电阻的关系曲线。

实验结果分析：实验验证了电阻分压定理的正确性，在电路中插入不同大小的电阻可以改变分压比，分压比与总电阻呈反比关系，所得实验结果与理论值基本一致。

三、实验总结通过本次电路原理实验，初步认识了直流电路的基本性质和基本组成，掌握了欧姆定律、基尔霍夫定律和电阻分压法等基本实验方法和操作技巧，培养了科学精神和实验探究的能力。

同时也意识到实验操作时需要细心和耐心，实验结果的真实性和可靠性取决于实验数据的准确性和精度。

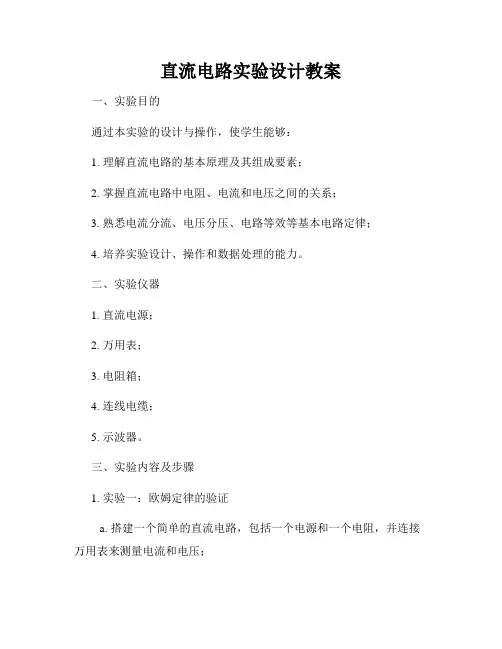

直流电路实验设计教案一、实验目的通过本实验的设计与操作，使学生能够：1. 理解直流电路的基本原理及其组成要素；2. 掌握直流电路中电阻、电流和电压之间的关系；3. 熟悉电流分流、电压分压、电路等效等基本电路定律；4. 培养实验设计、操作和数据处理的能力。

二、实验仪器1. 直流电源；2. 万用表；3. 电阻箱；4. 连线电缆；5. 示波器。

三、实验内容及步骤1. 实验一：欧姆定律的验证a. 搭建一个简单的直流电路，包括一个电源和一个电阻，并连接万用表来测量电流和电压；b. 通过改变电阻的阻值，测量不同电阻下的电流和电压，并记录数据；c. 分析数据，验证欧姆定律。

2. 实验二：串联电阻的等效电阻计算a. 搭建一个串联电路，包括多个电阻，并连接万用表来测量总电流和电压；b. 分别测量每个电阻上的电压，并记录数据；c. 计算并验证串联电阻的等效电阻公式。

3. 实验三：并联电阻的等效电阻计算a. 搭建一个并联电路，包括多个电阻，并连接万用表来测量总电压和电流；b. 分别测量每个电阻上的电流，并记录数据；c. 计算并验证并联电阻的等效电阻公式。

4. 实验四：电路中的电压分压规律a. 搭建一个电压分压电路，包括一个电源和多个电阻，并连接万用表来测量电压；b. 分别测量每个电阻上的电压，并记录数据；c. 分析数据，验证电路中的电压分压规律。

5. 实验五：电路中的电流分流规律a. 搭建一个电流分流电路，包括一个电源和多个电阻，并连接万用表来测量电流；b. 分别测量每个电阻上的电流，并记录数据；c. 分析数据，验证电路中的电流分流规律。

6. 实验六：戴维南定理的验证a. 搭建一个复杂的直流电路，包括多个电源和电阻，并连接万用表、示波器等仪器来测量电流和电压；b. 测量各个元件上的电流和电压，并记录数据；c. 应用戴维南定理，计算并验证电路中的电流和电压。

四、实验总结通过以上实验，我们可以得出以下结论：1. 直流电路中的电流和电压遵循欧姆定律；2. 串联电阻的等效电阻为各个电阻值之和；3. 并联电阻的等效电阻可以通过倒数之和得出；4. 电路中的电压分压和电流分流规律成立；5. 戴维南定理可以用于复杂电路的电流与电压的计算与验证。

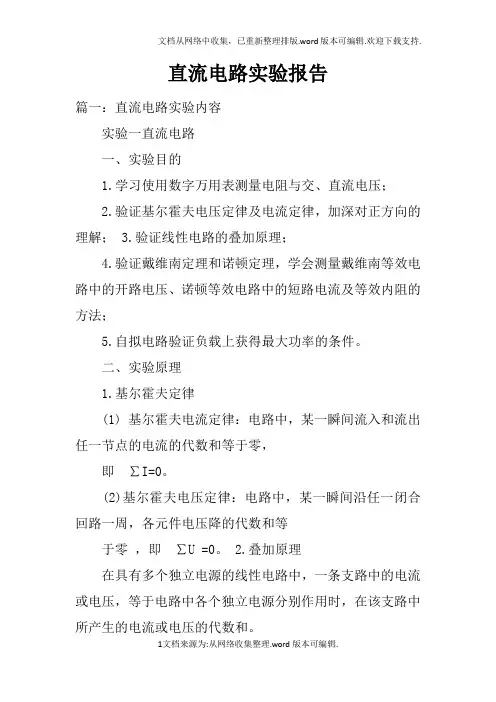

直流电路实验报告篇一：直流电路实验内容实验一直流电路一、实验目的1.学习使用数字万用表测量电阻与交、直流电压；2.验证基尔霍夫电压定律及电流定律，加深对正方向的理解；3.验证线性电路的叠加原理；4.验证戴维南定理和诺顿定理，学会测量戴维南等效电路中的开路电压、诺顿等效电路中的短路电流及等效内阻的方法；5.自拟电路验证负载上获得最大功率的条件。

二、实验原理1.基尔霍夫定律(1) 基尔霍夫电流定律：电路中，某一瞬间流入和流出任一节点的电流的代数和等于零，即∑I=0。

(2)基尔霍夫电压定律：电路中，某一瞬间沿任一闭合回路一周，各元件电压降的代数和等于零，即∑U =0。

2.叠加原理在具有多个独立电源的线性电路中，一条支路中的电流或电压，等于电路中各个独立电源分别作用时，在该支路中所产生的电流或电压的代数和。

值得注意的是，叠加原理只适用于电流或电压的计算，不适用于功率的计算。

3.等效电源定理(1)戴维南定理：一个线性有源二端网络，可以用一个理想电压源和一个等效电阻串联构成的电压源等效代替。

等效电压源的源电压为有源二端网络的开路电压；串联电阻为有源二端网络中所有独立电源作用为零时的无源二端网络的等效电阻。

(2)诺顿定理：一个线性有源二端网络，可以用一个理想电流源和一个等效电阻并联构成的电流源等效代替。

等效电流源的源电流为有源二端网络的短路电流；并联电阻为有源二端网络中所有独立电源作用为零时的无源二端网络的等效电阻。

4.最大功率传输正确匹配负载电阻，可在负载上获得最大功率，如图1-1所示，电路中功率和负载的关系可用下式表示(其中RL 为负载，可变；RS为电源内阻，不变)，L??E2P?I2?RLR?R?LS??SRL为求得RL的最佳值，应将功率P对RL求导，即dP?0dRL图1-1 功率最大传输电路I1 得 RL=RS ，即为负载获得最大功率的条件。

三、实验内容与要求 1. 数字万用表的使用E2 使用数字万用表测量实验板上各电阻的阻值，直流稳压电源的输出电压（可改变输出电压大小多测量几次），实验台上 E1的交流电源的电压大小。

电路实验报告
本电路实验是为了深入理解电路基础知识，掌握电路构成要素和特性而进行的。

本次实验主要涉及两个部分：直流电路和交流电路。

1. 直流电路实验
在直流电路实验中，我们首先学习了电路基本元素：电源、电阻和电流表，以及它们在电路中的基本作用和特性。

然后，我们通过实验验证了欧姆定律，即电阻与电流之间的关系：U=IR。

我们还进一步学习了串联电路和并联电路的性质，并通过实验观察了不同电路的特性。

2. 交流电路实验
在交流电路实验中，我们首先学习了交流电的基础知识，了解了正弦波电压和电流的性质和特性。

然后，我们学习了二极管整流电路，通过实验观察了直流输出电压与交流输入电压之间的关系，理解了电压变化过程。

总结一下，本电路实验使我们深入理解了电路基础知识，掌握了电路构成要素和特性。

通过实验，我们验证了欧姆定律和串联电路和并联电路的性质。

同时，我们了解了交流电的基础知识和二极管整流电路，进一步加深了对电路的认识。

虽然实验的过程并不简单，但对于我们学习电路基础来说是必不可少的。

通过实际操作，我们才能更深刻地理解电路的构成和性质，并能够在实践中运用所学知识解决问题。

电路实验的意义不仅在于加深理论知识的理解，更能够培养我们实际动手和解决问题的能力。

总之，本次电路实验取得了很好的效果，不仅让我们更深刻地理解了电路的基本原理，还培养了我们实际操作和解决问题的能力，这将对我们今后的学习和工作都有很大的帮助。

直流电路实验报告答案一、实验目的本次实验的目的是通过构建简单的直流电路并对其进行测试，加深对直流电路的理解，掌握直流电路的基本特性和相关实验方法。

二、实验原理直流电路指电流方向始终保持不变的电路，由电源、导线、电阻等元件组成。

在直流电路中，电子自电源的负极移动到正极，形成电流的闭合回路。

基本公式：U=IR，其中U为电压，单位是伏特（V）；I为电流，单位是安培（A）；R为电阻，单位是欧姆（Ω）。

三、实验步骤1. 准备实验器材：直流电源、电阻、导线、电表。

2. 用导线连接直流电源的正负极和电阻，组成直流电路。

3. 打开电源，调节电压大小和电阻的数值，记录下此时电表的读数。

4. 改变电阻的数值，再次记录电表的读数。

5. 多次改变电阻值，记录电表的读数，形成一组电阻与电流关系的数据。

四、实验结果通过实验得到了不同电阻值下的电流和电压数据。

并根据基本公式U=IR，求出了每个电阻对应的电流值和电压值。

进一步可以绘制出电阻与电流、电阻与电压的关系图，来分析直流电路的基本特性。

五、实验结论1. 直流电路中电流方向保持不变。

2. 根据基本公式U=IR，电压和电阻成正比，电流和电阻成反比。

3. 直流电路中通过电阻所产生的热量与电阻值大小相关。

4. 对于相同电压的直流电路，在电阻值不变的情况下，电流值也不会改变。

六、实验总结通过本次实验，我深入了解了直流电路的基本特性和相关实验方法，深化了对电路理论的理解。

在实验中，我不仅通过数据的记录和计算思维，还锻炼了实验操作技巧和对实验器材的掌握能力，同时也提高了观察数据和分析问题的能力，为今后深入研究电路奠定了坚实的基础。

直流电路测量实验报告直流电路测量实验报告引言直流电路测量是电子工程领域中最基础的实验之一。

通过测量电流、电压和电阻等参数，我们可以深入了解电路的特性和性能。

本实验旨在通过一系列测量，探索直流电路的基本原理和测量方法。

实验器材和仪器本次实验所使用的器材和仪器包括：直流电源、电压表、电流表、电阻箱、导线和电阻。

实验一：电流测量在这个实验中，我们首先学习如何测量电流。

我们将直流电源连接到一个电阻上，然后通过电流表测量电路中的电流。

通过改变电阻的阻值，我们可以观察到电流的变化。

实验二：电压测量接下来，我们将学习如何测量电压。

我们将电压表连接到电路中的某个元件的两个端点上，以测量该元件的电压。

通过改变电路中的元件，我们可以观察到电压的变化。

实验三：电阻测量在这个实验中，我们将学习如何测量电阻。

我们将电阻箱连接到电路中，通过改变电阻箱的阻值，我们可以测量电路中的电阻。

通过观察电路中的电流和电压的变化，我们可以计算出电阻的值。

实验四：串联电路测量在这个实验中，我们将学习如何测量串联电路中的电流和电压。

我们将多个电阻连接在一起，形成一个串联电路。

通过测量电流和电压的值，我们可以计算出每个电阻的阻值，并验证串联电路中电流的分配规律。

实验五：并联电路测量接下来，我们将学习如何测量并联电路中的电流和电压。

我们将多个电阻并联连接在一起，形成一个并联电路。

通过测量电流和电压的值，我们可以计算出整个电路的等效电阻，并验证并联电路中电压的分配规律。

实验六：电路分析在最后一个实验中，我们将运用所学的测量方法，对一个复杂的直流电路进行分析。

我们将通过测量电流和电压的值，计算出每个元件的参数，并绘制出电路的等效电路图。

通过分析电路的特性和性能，我们可以更好地理解直流电路的工作原理。

结论通过本次实验，我们学习了直流电路测量的基本原理和方法。

我们掌握了电流、电压和电阻的测量技巧，并通过实验验证了串联电路和并联电路中电流和电压的分配规律。

基尔霍夫定律仿真验证一．实验目的1．利用Multisim仿真软件验证基尔霍夫定律（电流和电压定律）2．掌握选择元件和连线的方法3．掌握万用表和安培表的使用方法二．实验原理与说明1．基尔霍夫电流定律（KCL）在任一时刻，流出（或流入）集中参数电路中任一可以分割开的独立部分的端子电流的代数和恒等于零，即：ΣI=0 或ΣI入=ΣI出式（1-1）此时，若取流出节点的电流为正，则流入节点的电流为负。

它反映了电流的连续性。

说明了节点上各支路电流的约束关系，它与电路中元件的性质无关。

要验证基式电流定律，可选一电路节点，按图中的参考方向测定出各支路电流值，并约定流入或流出该节点的电流为正，将测得的各电流代入式（4-1），加以验证。

2．基尔霍夫电压定律（KVL）按约定的参考方向，在任一时刻，集中参数电路中任一回路上全部元件两端电压代数和恒等于零，即：ΣU=0 式（1-2）它说明了电路中各段电压的约束关系，它与电路中元件的性质无关。

式（1-2）中，通常规定凡支路或元件电压的参考方向与回路绕行方向一致者取正号，反之取负号。

3．电位与电位差在电路中，电位的参考点选择不同，各节点的电位也相应改变，但任意两节点间的电位差不变，即任意两点间电压与参考点电位的选择无关。

三．实验内容和步骤1．在仿真软件中搭建如下电路，测试结果填入表格中，并贴出仿真电路图。

图1-2 验证基尔霍夫定律实验线路2．基尔霍夫电流定律（KCL）的验证（1）按图1-2在仿真软件中搭建电路，Us1、Us2用直流稳压电源提供。

（2）用万用表依次测出电流I1、I2、I3，（以节点b为例），数据记入表1-1内。

（3）根据KCL定律式（1-1）计算ΣI，将结果填入表1-1，验证KCL。

表1-1 验证KCL实验数据I1(mA)I2(mA)I3（mA）ΣI633．基尔霍夫电压定律（KVL）的验证（1）按图1-2接线，U S1、U S2用直流稳压电源。

（2）用万用表的电压档，依次测出回路1（绕行方向：beab）和回路2（绕行方向：bcdeb）中各支路电压值，数据记入表1-2内。

实验一直流电路实验一、实验目的1.熟悉实验台上各类直流电源及仪表的布局和使用方法。

2.测定实际电源的伏安特性。

3.验证基尔霍夫定律。

二、原理说明1.实际电压源的伏安特性（外特性）直流理想电压源的输出电压是个常数，与流过电源的电流大小没有关系，其伏安特性曲线如图1--1中曲线a所示。

但是理想电压源实际上是不存在的，实际中的电压源总是具有一定的内阻，它可以一个理想电压源Us和电阻Rs串联的电路模型来表示，其伏安特性曲线如图1--1中曲线b所示。

（图1--1）2.基尔霍夫定律基尔霍夫电流定律（KCL）：电路中，任意时刻流进和流出节点的电流之代数和等于零。

基尔霍夫电压定律（KVL）：电路中，任意时刻沿闭合回路的电压降之代数和等于零。

3.电位与电压在一个确定的闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点电位的变动而改变。

三、实验设备四、实验注意事项实验中应先估算电压和电流值，合理选择仪表的量程，勿使仪表超量程，仪表的极性亦不可接错。

另外，要注意直流稳压源不得短路，以免损坏设备。

实验一直流电路实验五、预习思考题（该部分必须在实验前完成）1.测量仪表使用时必须满足其正常工作条件，电流表A （A.串联B.并联）连接于电路中，电压表B（A.串联B.并联）连接于电路中。

（4分）2.图1—2中理想电压源Us的输出电压是个常数，图1—2（a）中R的存在对虚线框内所示的电源外特性A（A.有B.无）影响，图1—2（b）中R的存在对虚线框内所示的电源外特性B（A.有B.无）影响。

（2分）3.图1—3所示线路中200Q电阻的作用是C（A.限流B.模拟实际电压源内阻六、实验内容1.测定实际电压源的伏安特性按图1--3接线，虚线框内为一模拟的实际电压源。

改变其端口处负载（可变电阻箱）R的阻值，分别测取对应的电流、电压值，计入表1。

L(表1) R L(Q) 0（短路）100 200 300 500 8（开路）I(mA) 49.999 33.333 25 20 14.286 0.0001U(V) 0.0002493.333 5 6 7.143 10C.A和B)。
