0.02游标卡尺读数方法图解

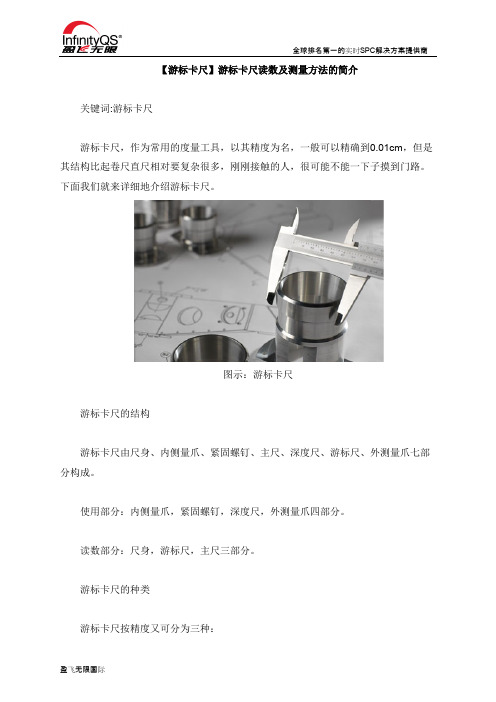

【游标卡尺】游标卡尺读数及测量方法的简介关键词:游标卡尺游标卡尺，作为常用的度量工具，以其精度为名，一般可以精确到0.01cm，但是其结构比起卷尺直尺相对要复杂很多，刚刚接触的人，很可能不能一下子摸到门路。

下面我们就来详细地介绍游标卡尺。

图示：游标卡尺游标卡尺的结构游标卡尺由尺身、内侧量爪、紧固螺钉、主尺、深度尺、游标尺、外测量爪七部分构成。

使用部分：内侧量爪，紧固螺钉，深度尺，外测量爪四部分。

读数部分：尺身，游标尺，主尺三部分。

游标卡尺的种类游标卡尺按精度又可分为三种：1、十分游标尺其精度0.1毫米2、20分游标尺其精度0.05毫米3、50分游标尺其精度0.02毫米游标卡尺的测量方法1、测量外径如图，红框内部分，钳住物品，得出测量数据。

2、测量内径如图，红框内部分，在物品内径部分，两端张开，撑住物品，得出测量数据。

3、测量深度如图，红框内部分，探入后，固定标尺，得出测量数据。

游标卡尺的读数方法1、无论测量方法如何，数据都会出现在标尺上。

所以我们以下图测量内径的图示为例：2、首先，看副尺“0”的位置，它决定了头两个数位。

图中0在2.3cm的后面。

即为测量物体的内径为2.3xxcm。

3、然后观察副尺分度（精确度），就是有多少个格图中为20分度，即精确度为0. 05mm。

（每分度的单位=1毫米/分度）4、然后看副尺和主尺完全重合的数位，看红框内，重合部分与二差3格。

即重合处为17。

每单位为0.05mm，得出最后的数位，0.85mm（0.085cm）。

5、最后测量出，目标的内径为2.385cm以上就介绍了游标卡尺的结构、种类、测量方法和读书方法，其中，读数方法是学习如何使用游标卡尺的重点与难点，特别是工作中使用到游标卡尺的人员，一定要认真学习这一部分。

游标卡尺的正确读数方法游标卡尺的读数方法游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。

结构组成, 游标卡尺由主尺和副尺(又称游标)组成。

主尺与固定卡脚制成一体;副尺与活动卡脚制成一体，并能在主尺上滑动。

游标卡尺有0.02、0.05、0.1mm三种测量精度。

读数方法游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。

以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为,0.98mm。

主尺与副尺的刻度间相关为1,0398,0.02mm，因此它的测量精度为0.02mm(副尺上直接用数字刻出)游标卡尺读数分为三个步骤，下面以图13-3所示0.02游标卡尺的某一状态为例进行说明。

1. 在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。

图示33mm。

2. 副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格数，将其与刻度间距0.02mm相乘，就得到最后读数的小数部分。

图示为0.24mm。

3. 将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。

游标卡尺的使用方法量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。

所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。

使用游标卡尺测量零件尺寸时，必须注意下列几点:1. 测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。

这个过程称为校对游标卡尺的零位。

2. 移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。

用固定螺钉固定尺框时，卡尺的读数不应有所改变。

在移动尺框时，不要忘记松开固定螺钉，亦不宜过松以免掉了。

【技术资料】游标卡尺和千分尺的读数方法及使用注意事项游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。

游标卡尺的概述游标卡尺作为一种被广泛使用的高精度测量工具，它是由主尺和附在主尺上能滑动的游标两部分构成。

如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种。

游标卡尺的读数方法以刻度值0.02mm的精密游标卡尺为例，读数方法，可分三步；1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；3）将上面整数和小数两部分加起来，即为总尺寸。

0.02mm游标卡尺的读数方法如上图所示，副尺0线所对主尺前面的刻度64mm，副尺0线后的第9条线与主尺的一条刻线对齐。

副尺0 线后的第9条线表示：0.02x9= 0.18mm所以被测工件的尺寸为：64+0.18=64.18mm游标卡尺的使用方法将量爪并拢，查看游标和主尺身的零刻度线是否对齐。

如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这种规定方法与数轴的规定一致，原点以右为正，原点以左为负）。

测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如下图所示：游标卡尺的应用游标卡尺作为一种常用量具，其可具体应用在以下这四个方面：1）测量工件宽度2）测量工件外径3）测量工件内径4）测量工件深度具体的这四个方面的测量方法请看下图：使用注意事项游标卡尺是比较精密的量具，使用时应注意如下事项：1.使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺0线与主尺0线是否对齐,若未对齐,应根据原始误差修正测量读数。

2.测量工件时,卡脚测量面必须与工件的表面平行或垂直,不得歪斜。

且用力不能过大,以免卡脚变形或磨损,影响测量精度。

游标卡尺的使用方法游标卡尺读数方法不知道怎么使用游标卡尺怎么办？不用担心，一起来看看出guo 为大家精心的“游标卡尺的使用方法游标卡尺读数方法”，欢迎大家阅读，供您参考。

更多内容请关注出guo。

游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图2.3-1所示。

若从背面看，游标是一个整体。

游标与尺身之间有一弹簧片，利用弹簧片的弹力使游标与尺身靠紧。

游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。

尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。

深度尺与游标尺连在一起，可以测槽和筒的深度。

尺身和游标尺上面都有刻度。

以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。

量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。

当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。

这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。

同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，依此类推。

在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。

读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。

然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0.6毫米(若没有正好对齐的线，则取最接近对齐的线进行读数)。

如有零误差，则一律用上述结果减去零误差(零误差为负，相当于加上相同大小的零误差)，读数结果为：L=整数部分+小数部分-零误差判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了，如图2.3-4。

游标卡尺的构造和读数方法
一、结构
游标卡尺的结构主要由尺身，游标，内量爪，外量爪，深度尺，锁紧螺钉等组成。

二、读数方法
游标卡尺按其测量精度，有0.1mm、0.05mm和0.02mm三种。

其中以0.02mm游标卡尺应用最广，其刻度原理和读数方法如下：
1.刻度原理：主尺每小格为1mm，副尺刻线总长为49mm，并等分为50格，因此，每格为49/50=0.98mm。

主尺与副尺相对一格之差为0.22mm，所以其测量精度为0.02mm。

2.读数方法：用游标卡尺测量工件时，读数分三个步骤。

a.读出副尺上零线左面主尺的毫米整数；
b.读出副尺上哪一条线与主尺刻线对齐，并计算出尺寸
（第一条刻线不算，第二条线起每格算0.02mm），为不足整毫米
部分；
c.把主尺和副尺上的尺寸加起来即为测的尺寸。
