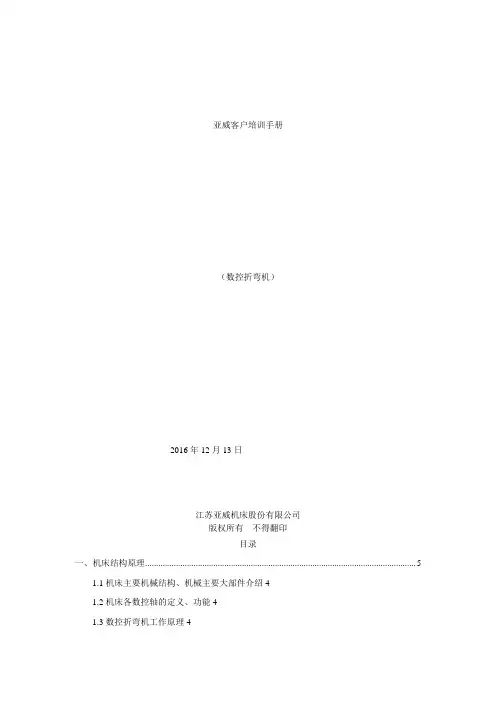

亚威客户培训手册（数控折弯机）20１6年12月13日江苏亚威机床股份有限公司版权所有不得翻印目录一、机床结构原理 (5)1.1机床主要机械结构、机械主要大部件介绍ﻩ错误!未定义书签。
１.2机床各数控轴的定义、功能ﻩ错误!未定义书签。
1。
3数控折弯机工作原理.......................... 错误!未定义书签。
1。
4各数控轴参考点的定义及寻参动作过程，寻参时的特殊注意事项错误!未定义书签。
1．5电柜门上及操作面板上各按钮功能介绍ﻩ错误!未定义书签。
1．５.1电柜门各按钮功能介绍ﻩ错误!未定义书签。
1.5．2操作面板各按钮功能介绍ﻩ错误!未定义书签。
二．数控系统、电气部件介绍ﻩ错误!未定义书签。
2．1数控系统构成、功能特点介绍.................. 错误!未定义书签。
2.2四种工作方式的具体介绍（编程、手动、自动、半自动）错误!未定义书签。
2。
３数控系统操作界面各功能区域介绍ﻩ错误!未定义书签。
２。
4机器运行状态介绍（滑块、后挡料工作状态）ﻩ错误!未定义书签。
2.5柜内主要电气元件的名称、作用ﻩ错误!未定义书签。
２．６伺服驱动正常显示状态及常见报警代码含义 ... 错误!未定义书签。
2。
7数控系统各界面详细介绍..................... 错误!未定义书签。
2。
8数控系统手动调整Y轴、后挡料各轴功能介绍ﻩ错误!未定义书签。
三．机床的基本操作ﻩ错误!未定义书签。
３．1机器正确的开机、关机顺序及注意事项ﻩ错误!未定义书签。
3.2折弯模具的选择及应用........................ 错误!未定义书签。
11３.３折弯板材与模口的选择操作ﻩ３。
4单次折弯编程操作演示 (11)３。
5多步折弯编程操作演示ﻩ错误!未定义书签。
3。
6选择执行一个已经存在的程序进行折弯操作演示. 错误!未定义书签。
3.7新建上、下模具的编程操作演示................ 错误!未定义书签。
3.9工件程序的调用、编辑、删除操作.............. 错误!未定义书签。
四．折弯应用、调整................................ 错误!未定义书签。
４.1上下模具更换安装和相关模具属性参数修改设定 (15)4.２折弯压力表解读、应用ﻩ错误!未定义书签。
4.2.1折弯压力表解读 (15)4.２。
1折弯压力表应用....................... 错误!未定义书签。
４。
3各轴参考点校正的调整方法ﻩ错误!未定义书签。
４。
4不同折弯板材相关技术参数设定ﻩ174。
5折弯压力、工作台补偿校正 (18)4．６特殊模具的使用注意事项（特别是尖刀模具） .. 错误!未定义书签。
4。
7滑块平行度的检查及调整..................... 错误!未定义书签。
4.8机床参数、模具及用户程序的备份及回装........ 错误!未定义书签。
4．9折弯角度、尺寸不正确，折弯Y轴、X轴尺寸校正调整方法ﻩ错误!未定义书签。
４．10折弯板材折不动时压力检查及调整ﻩ错误!未定义书签。
４。
11后挡料挡指平行度的检查及调整方法......... 错误!未定义书签。
五.简单故障排查ﻩ错误!未定义书签。
5。
１数控系统报警代码含义及简单排查 ............ 错误!未定义书签。
5.2滑块发生倾斜时滑块的落平操作................ 错误!未定义书签。
六。
安全注意事项 ................................... 错误!未定义书签。
266.1折弯时机器、模具不能超负载应用ﻩ6.2滑块行程、开口编程安全注意事项.............. 错误!未定义书签。
６.3滑块非正常停机时安全操作 (26)６.4折弯操作时客户的安全注意事项ﻩ错误!未定义书签。
6。
4．1按规定使用机床....................... 错误!未定义书签。
6．４．2允许使用机床的人员.................. 错误!未定义书签。
６.４．3由集成配电柜产生的危险.............. 错误!未定义书签。
6。
４。
4从事与工件有关工作时的危险ﻩ错误!未定义书签。
七.机床维护保养 .................................... 错误!未定义书签。
7。
1机床日常保养ﻩ错误!未定义书签。
7。
2机床月度保养............................... 错误!未定义书签。
７。
３机床年度保养.............................. 错误!未定义书签。
注:目录中标红的内容为服务人员在机床安装调试时必须按照此手册给客户进行培训的内容;其余内容由客户自行学习了解，后期若有需要可来我公司培训或者由服务人员上门培训。
ﻬ一、机床结构原理1。
1机床主要机械结构、机械主要大部件介绍PBＨ机床主要由机架、滑块、油缸、后挡料、模具、防护部件、数控系统等部分组成。
防护数控系统滑块模具机架1.２机床各数控轴的定义、功能见电气中文说明书Ｐ１01.3数控折弯机工作原理现场服务人员简单介绍1。
4各数控轴参考点的定义及寻参动作过程，寻参时的特殊注意事项数控系统每次上电，各个数控轴的参考点必须重新寻找。
寻参动作过程：机床上电以后，将数控系统的工作方式切换到手动工作页面,启动油泵电机，油泵工作正常的指示灯点亮以后，启动数控系统。
此时数控系统将执行机床各个数控轴的回参考点操作。
滑块向上运动寻找Y1、Ｙ2轴的参考点,当滑块分别经过左右光栅尺的REF 点后，滑块将停在上死点。
Y轴的参考点寻找完成.后挡料机构往后运动寻找Ｘ轴的参考点,运动到后RＳD开关处等待其它轴(Ｘ１轴、R轴、Z1轴、Ｚ２轴）寻找到参考点并定位完成后，后挡料X轴反向向前寻找到参考点并定位到手动页面中所编程的X值。
假如后挡料只配置了X 轴时，后挡料将直接反向寻找到参考点并定位完成。
后挡料机构向上运动寻找R轴的参考点,到达ＲSD开关处，立即反向向下寻找到参考点并定位到编程值.左侧后挡指向左运动寻找Z1轴的参考点，到达RSD开关处，立即反向向右寻找到参考点并定位到编程值.右侧后挡指向右运动寻找Ｚ2轴的参考点。
到达ＲSD开关处，立即反向向左寻找到参考点并定位到编程值。
特殊注意事项：机床寻参一般为刚开机的第一步动作,所以在启动机器之前一定要查看机床及周边的安全情况,例如机床后侧防护门是否被打开，机床两侧防护门是否关闭，机床安全范围内是否站人,排除一切安全隐患后方可启动机器。
再操作完机器关机之前一定要将滑块放下，以防止下次开机时Y轴寻参异常。
1.5电柜门上及操作面板上各按钮功能介绍1．５.1电柜门各按钮功能介绍电源指示灯：机床通电后，松开所有的急停开关,将钥匙开关拨至“OＮ”位置时,此指示灯亮。
如果灯不亮可能急停被按下或缺相及其他原因.伺服好指示灯：当油泵启动后，该指示灯亮表明后挡料的伺服驱动系统处于正常状态.油泵启动:当电源指示灯亮以后，按下此按钮启动主油泵电机。
油泵停止:按下此按钮关闭主油泵电机,油泵启动指示灯灭掉。
方式选择：机床动作模式的选择，当开关拨至“调整”位置，机器只有慢速下行动作，此时结合手轮、脚踏开关可以让滑块慢速下行或上行,此模式主要用来更换上下模；将开关拨至“脚踏"位置,机器处于正常工作状态。
钥匙开关:将钥匙开关拨至“OＮ”位置，机器才可以允许工作，钥匙不能拔出。
急停铵钮：用于紧急情况下断开液压部分工作电源，顺时针旋转松开急停锁定，机器才可以继续工作.1．5.2操作面板各按钮功能介绍选购不同的数控系统，按钮有所区别，但基本操作不变，以下为DA-５6s系统的介绍(1)键盘区键盘的作用是录入数据和相关的文字（英文）信息。
其整体布局分布图如下：（2）手动控制键手动控制键的作用主要用于调节滑块(Ｙ轴）、后挡料(Ｘ、R 等轴)的位置调整；诊断状态下一些偏置参数的调整，其分正负两个方向.或(3）方式选择键(4)其它按钮键光标方向键：1、用于光标的移动。
２、图形编程时的固定角度的线段录入.3、手工确定折弯工序等作用。
红色为停止按键绿色为启动按键二．数控系统、电气部件介绍2.1数控系统构成、功能特点介绍由服务人员现场给客户简单介绍２。
２四种工作方式的具体介绍(编程、手动、自动、半自动）数控系统四种工作模式的选择及相互间的切换通过以下四种方式选择键编程模式 手动模式 全自动模式 半自动模式 数字键 小数点 删除键 确认键正负号操作来完成。
这四个模式键的左上角都有一个指示灯,哪种工作方式被选中后,这种方式键上的指示灯就会点亮.手动模式:单次折弯模式页面编程模式：在该方式下可以创建新的或编辑已存在的折弯程序,也可以将折弯程序存入US Ｂ盘或其它的存储设备或从中读入。
全自动模式：在该方式下可以自动执行已选定的程序。
半自动模式：在该方式下，选定的程序一步一步的执行。
2。
3数控系统操作界面各功能区域介绍现场服务人员简单介绍2．4机器运行状态介绍（滑块、后挡料工作状态)显示的格式如下:Y1＝100.２1 Y2=１0０。
2５Ｙ-轴状态=１X—轴状态＝１Delem 1９９5，19９7其中Y1＝100.21 Y２=100.25为左右油缸(滑块)的位置，Y—轴状态=１－-－－－－-－---——-－表明滑块的状态为停在“上死点”. Y轴状态的变化及定义如下：Y－轴状态＝2 —---－——－--－—-—－滑块处于“快下”状态。
Y-轴状态＝3 -－－--———-——-—-- 滑块处于“慢下”状态。
Ｙ—轴状态=4 ——--－－－—－—-－——－滑块处于“保压”状态。
Y－轴状态=５——-－———－—－--—-—滑块处于“泄荷”状态.Y-轴状态=6 －－—-－－---——-—－—滑块处于“回程"状态。
Y－轴状态=7 －--—－-—－—----—－滑块处于“手动调整”状态.Y－轴状态=8 ---－--－—--—-——－滑块处于“向上找参考点”状态。
Y—轴状态=9 —---—--－——－-———滑块处于“向下找参考点”状态。
X－轴状态=０—－---—--—--—－—- 表明Ｘ轴处于停止状态（数控系统为停止时).X—轴状态=—2 －-——----－---—- 后挡料处于“回参”状态。
Ｘ－轴状态=—１————-—－－——--－- 后挡料处于“运动、定位”状态。
