常用的电压比较器电压比较器是一种常用的电子元件，用于将输入的电压与参考电压进行比较，并输出相应的逻辑信号。
在实际电路中，电压比较器的使用场景非常广泛，例如用于电源监测、电压检测、电压自动调节等。
本文将介绍常用的电压比较器及其相关参考内容。
1. 常用电压比较器的种类常用的电压比较器有很多种类，常见的有以下几种：1) 开环比较器：是一种基本的电压比较器，具有高增益和高速度，可以将输入电压的随时间变化情况通过比较转换为输出信号。
常见的开环比较器有LM311、LM339等。
2) 窗口比较器：是一种特殊的电压比较器，具有两个参考电压，当输入电压位于两个参考电压之间时，输出为高电平；否则输出为低电平。
常见的窗口比较器有LM393、LM2903等。
3) 差分比较器：是一种用于比较两个输入电压之间差异的电压比较器，常用于模拟信号处理中。
常见的差分比较器有LM311、AD820等。
2. 电压比较器的输入电压范围和功耗不同的电压比较器具有不同的输入电压范围和功耗。
一般来说，输入电压范围是指比较器能够正常工作的输入电压范围，超出该范围的输入电压可能会引起比较器的不确定性。
而功耗则与比较器的工作电流有关，功耗较低的比较器可以减小电路的能耗。
在选择比较器时，应根据具体应用需求选择合适的输入电压范围和功耗。
3. 电压比较器的输出特性电压比较器的输出特性是指输出信号的电平和响应时间等。
常见的输出电平有两种：开漏输出和推挽输出。
开漏输出一般用于需要驱动外部负载的场合，而推挽输出则可以直接驱动数字电路。
响应时间是指比较器从接收输入信号到输出信号变化所需的时间，一般来说，响应时间越短越好，可以提高比较器的响应速度。
4. 电压比较器的应用场景电压比较器在实际应用中非常广泛，常见的应用场景有以下几种：1) 电源监测：用于检测电源电压是否在正常范围内，当电源电压低于或高于设定阈值时，电压比较器可以输出相应的信号进行报警或保护。
2) 电压检测：用于检测电路中的电压是否满足要求，当电压低于或高于设定阈值时，电压比较器可以输出相应的信号进行控制或调节。
电压比较器的应用场景-回复电压比较器是一种常用的电子元件，可以用来比较不同电压的大小，并输出相应的电平信号。
它具有高速响应、精确度高、功耗低等特点，因此在电子系统中有广泛的应用场景。
本文将从不同的应用场景来解析电压比较器的具体用途。
一、电压比较器在电源管理中的应用电源管理是电子设备中至关重要的一环，而电压比较器则可用于实现电源的监控和控制功能。
比如，可以利用电压比较器对电池的电压进行监测，以提醒用户电池是否需要充电或更换。
此外，电压比较器还可以在电源开关控制电路中起到关断或开启电源信号，保护电子设备不过负荷使用，在过载或短路时实现电流的自动切断。
二、温度传感器与电压比较器的结合应用温度传感器是一类常见的传感器，用于测量温度值并将其转化为电压信号。
当需要根据温度信号来触发某种特定功能时，就需要电压比较器来实现。
例如，当温度超过设定阈值时，电压比较器可以控制风扇的启停，保持设备的温度在安全范围内。
此外，电压比较器还可以应用于温度报警系统中，当温度异常时，通过发送电平信号给主控制器，触发相应的警报或切断电路，防止设备过热损坏。
三、电压比较器在自动控制系统中的应用在自动控制系统中，电压比较器常用于检测输入信号与设定参考电压之间的差异。
比如，用于控制对某个特定输入变量进行判断，并发出相应的控制信号。
例如，当光强度低于预设阈值时，电压比较器可以触发照明系统的开启，以提供足够的照明。
同时，电压比较器还可以用于电动机速度控制，通过检测电动机转速达到设定值时输出的电平信号，实现对马达转速的控制。
四、电压比较器在测量仪器中的应用电压比较器也广泛应用于测量仪器中，用于测量信号与标准信号之间的偏差。
常见的应用包括电压表、电流表、频率计等。
以电压表为例，电压比较器可以将输入信号与标准电压进行比较，然后输出相应的电平信号给显示屏，显示准确的电压数值。
电压比较器的高精度和快速响应使得测量仪器具备了更高的准确性和灵敏度。
五、报警与控制系统中的电压比较器应用电压比较器广泛应用于报警与控制系统中，对信号进行分析和判断，然后触发相应的报警或控制操作。

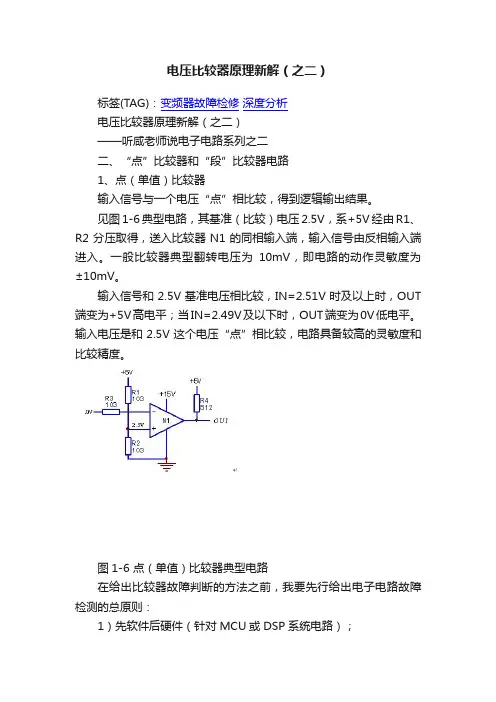

电压比较器原理新解（之二）标签(TAG)：变频器故障检修深度分析电压比较器原理新解（之二）——听咸老师说电子电路系列之二二、“点”比较器和“段”比较器电路1、点（单值）比较器输入信号与一个电压“点”相比较，得到逻辑输出结果。
见图1-6典型电路，其基准（比较）电压2.5V，系+5V经由R1、R2分压取得，送入比较器N1的同相输入端，输入信号由反相输入端进入。
一般比较器典型翻转电压为10mV，即电路的动作灵敏度为±10mV。
输入信号和2.5V基准电压相比较，IN=2.51V时及以上时，OUT 端变为+5V高电平；当IN=2.49V及以下时，OUT端变为0V低电平。
输入电压是和2.5V这个电压“点”相比较，电路具备较高的灵敏度和比较精度。
图1-6 点（单值）比较器典型电路在给出比较器故障判断的方法之前，我要先行给出电子电路故障检测的总原则：1）先软件后硬件（针对MCU或DSP系统电路）；2）先电源后信号（针对硬件电路）；3）先两端后中间（针对信号传输电路）。
再落实到图1-6的具体电路：1）+15V电源、+5V电源正常（及上拉电阻正常）；2）2.5V基准电压正常；3）不符合比较器原则，比较器坏。
如IN+<>2、段（滞回）比较器输入信号与一个电压“段”相比较，得到逻辑输出结果。
系统的灵敏度和稳定度永远是一对不可调和的矛盾，设计者两害相权取其轻，在其中取得折衷方案，以牺灵敏度来换取稳定度。
而有时，过高的灵敏度恰恰是有害的，是控制系统所不能允许的。
这需要采取——添加正反馈支路，使比较器的翻转特性由“点”比较过渡到“段”比较，提升电路的稳定程度。
图1-7段（滞回）比较器的电路构成形式如温度控制电路，若控制灵敏度过高（如1℃），则会造成加热功率部件不必要的频繁通、断电，严重降低控制部件寿命，引发高故障率。
通过用增加温度回差的方法降低控制灵敏度，如将灵敏度控制在±3℃范围以内，既能满足工艺要求，又保障了系统可靠性和稳定性。

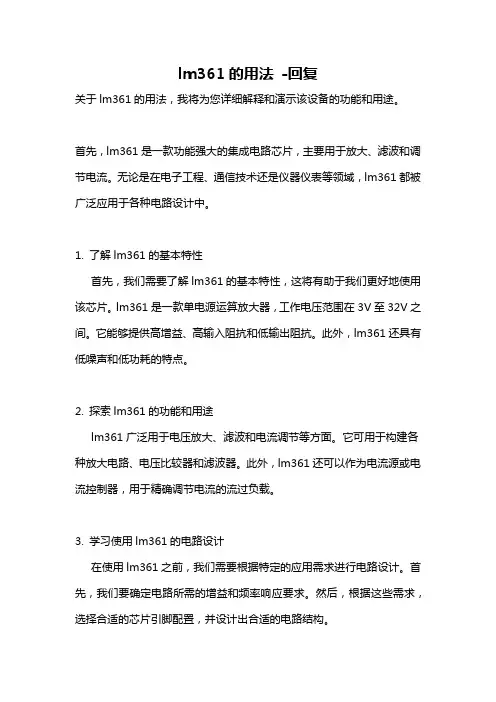

lm361的用法-回复关于lm361的用法，我将为您详细解释和演示该设备的功能和用途。
首先，lm361是一款功能强大的集成电路芯片，主要用于放大、滤波和调节电流。
无论是在电子工程、通信技术还是仪器仪表等领域，lm361都被广泛应用于各种电路设计中。
1. 了解lm361的基本特性首先，我们需要了解lm361的基本特性，这将有助于我们更好地使用该芯片。
lm361是一款单电源运算放大器，工作电压范围在3V至32V之间。
它能够提供高增益、高输入阻抗和低输出阻抗。
此外，lm361还具有低噪声和低功耗的特点。
2. 探索lm361的功能和用途lm361广泛用于电压放大、滤波和电流调节等方面。
它可用于构建各种放大电路、电压比较器和滤波器。
此外，lm361还可以作为电流源或电流控制器，用于精确调节电流的流过负载。
3. 学习使用lm361的电路设计在使用lm361之前，我们需要根据特定的应用需求进行电路设计。
首先，我们要确定电路所需的增益和频率响应要求。
然后，根据这些需求，选择合适的芯片引脚配置，并设计出合适的电路结构。
4. lm361的电路连接连接lm361芯片的步骤如下：a. 将芯片的供电引脚连接到正负电源。
b. 将输入信号连接到相应的输入引脚，通常为非反向输入引脚和反向输入引脚。
c. 连接输出引脚，以连接到下游电路或负载。
5. 设置和调整lm361的参数一旦电路连接完毕，我们可以使用电位器或其他合适的方法来调整lm361的增益、频率响应等参数。
通过调整电位器的阻值，可以实现所需的放大倍数或频率响应。
6. 验证lm361的工作在调整参数后，我们需要验证lm361的工作是否符合预期。
这可以通过输入不同的信号，并使用示波器或其他测量仪器来检查输出信号的波形和幅度等参数来实现。
7. 优化和改进lm361的电路设计如果在验证过程中发现输出不满足要求，我们可以通过优化和改进电路设计来解决这些问题。
这可能包括修改电路结构、更换足够的滤波器或调整芯片参数等。

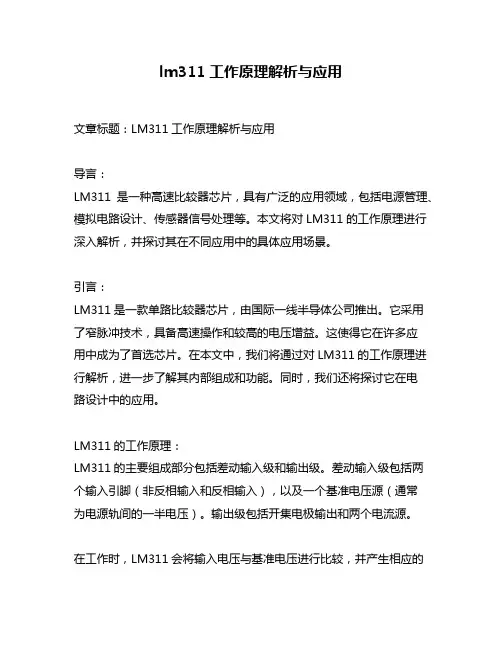

lm311工作原理解析与应用文章标题：LM311工作原理解析与应用导言：LM311是一种高速比较器芯片，具有广泛的应用领域，包括电源管理、模拟电路设计、传感器信号处理等。
本文将对LM311的工作原理进行深入解析，并探讨其在不同应用中的具体应用场景。
引言：LM311是一款单路比较器芯片，由国际一线半导体公司推出。
它采用了窄脉冲技术，具备高速操作和较高的电压增益。
这使得它在许多应用中成为了首选芯片。
在本文中，我们将通过对LM311的工作原理进行解析，进一步了解其内部组成和功能。
同时，我们还将探讨它在电路设计中的应用。
LM311的工作原理：LM311的主要组成部分包括差动输入级和输出级。
差动输入级包括两个输入引脚（非反相输入和反相输入），以及一个基准电压源（通常为电源轨间的一半电压）。
输出级包括开集电极输出和两个电流源。
在工作时，LM311会将输入电压与基准电压进行比较，并产生相应的输出。
当非反相输入电压高于反相输入电压时，输出为高电平（通常为正电源电压），否则，输出为低电平（通常为负电源电压）。
这种比较行为使得LM311成为了一个非常有效的比较器。
LM311的应用场景：1. 电压较量器：由于LM311具有快速的比较特性和宽电源电压范围，它被广泛应用于电源管理电路中。
例如，可以将它用于电池电压监测电路，确保不会超出安全范围。
2. 开关电路控制：LM311还可以用作开关电路的控制元件。
通过将输入信号与比较阈值相比较，可以实现开关电路的精确控制。
这在许多应用中非常有用，比如温度控制和光敏电路。
3. 模拟电路设计：由于LM311能够快速地完成电压比较，广泛应用于模拟电路设计领域。
例如，在集成电路中，可以利用LM311来实现电压比较、信号放大和传感器信号处理等功能。
4. 电路保护：由于LM311具有高精度的比较特性，它可以用于电路保护中，以检测电路中的故障或异常。
例如，在电源电路中，可以使用LM311来监测过流、过压或短路等情况，并触发相应的保护措施。
高速电压比较器芯片一、高速电压比较器芯片的工作原理高速电压比较器芯片是一种用于比较两个输入电压大小的电子器件。
它通常由一个差分输入级、一个比较器和输出缓冲器组成。
差分输入级将两个输入电压进行差分放大，以便于比较器进行比较。
比较器根据两个输入电压的大小关系输出高低电平信号，而输出缓冲器则对比较器的输出信号进行适当的放大和缓冲，以便于驱动后级电路。
高速电压比较器芯片的工作原理主要基于比较器内部的电压传输特性。
当输入电压发生变化时，差分输入级会将其转换为差分信号，并传送到比较器的输入端。
如果输入电压达到某个阈值时，比较器将输出高电平或低电平信号。
这个阈值通常由比较器的内部电路和电源电压决定。
二、高速电压比较器芯片的性能特点高速电压比较器芯片具有以下性能特点：1.高速响应：高速电压比较器芯片通常具有快速的响应时间，可以在毫秒甚至纳秒级别内完成电压比较。
这使得它在高速模拟-数字转换器（ADC）、波形生成和采样电路等应用中具有广泛的应用。
2.精度和线性度：高速电压比较器芯片通常具有较高的精度和线性度，可以用于高精度的测量和控制系统。
此外，一些高速电压比较器芯片还具有温度补偿功能，可以减少温度对精度的影响。
3.低功耗：随着技术的发展，高速电压比较器芯片的功耗越来越低，使得它在电池供电的应用中具有更长的使用寿命。
此外，低功耗设计还可以降低散热要求，使系统更加紧凑和可靠。
4.兼容多种接口：为了满足不同的应用需求，高速电压比较器芯片可以与多种接口兼容，如SPI、I2C等。
这使得它可以与其他数字器件方便地连接和通信，从而简化了电路设计和系统集成。
5.可靠性高：高速电压比较器芯片通常具有较高的可靠性，可以在恶劣的环境条件下稳定工作。
此外，一些高速电压比较器芯片还具有过热保护、过流保护等功能，可以有效地保护系统免受过载、短路等故障的损害。
三、高速电压比较器芯片的应用场景高速电压比较器芯片在各种应用场景中都发挥着重要的作用。

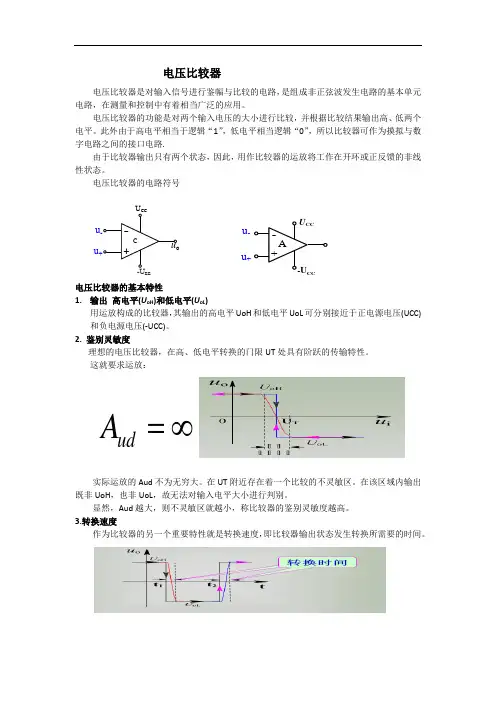

电压比较器电压比较器是对输入信号进行鉴幅与比较的电路，是组成非正弦波发生电路的基本单元电路，在测量和控制中有着相当广泛的应用。
电压比较器的功能是对两个输入电压的大小进行比较，并根据比较结果输出高、低两个电平。
此外由于高电平相当于逻辑“1”，低电平相当逻辑“0”，所以比较器可作为摸拟与数字电路之间的接口电路.由于比较器输出只有两个状态，因此，用作比较器的运放将工作在开环或正反馈的非线性状态。
电压比较器的电路符号电压比较器的基本特性1. 输出 高电平(U oH )和低电平(U oL )用运放构成的比较器，其输出的高电平UoH 和低电平UoL 可分别接近于正电源电压(UCC)和负电源电压(-UCC)。
2. 鉴别灵敏度理想的电压比较器，在高、低电平转换的门限UT 处具有阶跃的传输特性。
这就要求运放：实际运放的Aud 不为无穷大。
在UT 附近存在着一个比较的不灵敏区。
在该区域内输出既非UoH ，也非UoL ，故无法对输入电平大小进行判别。
显然，Aud 越大，则不灵敏区就越小，称比较器的鉴别灵敏度越高。
3.转换速度作为比较器的另一个重要特性就是转换速度，即比较器输出状态发生转换所需要的时间。
ud A =∞u u EEu -u +通常要求转换时间尽可能短，以便实现高速比较。
为此可对比较器施加正反馈，以提高转换速度。
理想集成运放非线性应用时的特点非线性应用的条件：运放开环或施加正反馈。
非线性应用特点：反相电压比较器 电路如图所示， 输入信号u i 加在反相端，参考电压u r 加在同相端。
u i < u r ， u o =U OH ui > ur ， uo=UOL。
同相电压比较器 电路如图所示， 输入信号u i 加在同相端，参考电压u r 加在反相端。
ui < ur ， uo=UOL ui > ur ， uo=UOH当参考电压为零时，则为同相过零比较器。
o CC oL o CC oHi i u u u U U u u u U U +--+-+==>≈-=<≈+=其传输特性 uo= f ( ui )简单比较器应用中存在的问题①. 输出电压转换时间受运放的限制，使高频脉冲的边缘不够陡峭；②. 抗干扰能力差。

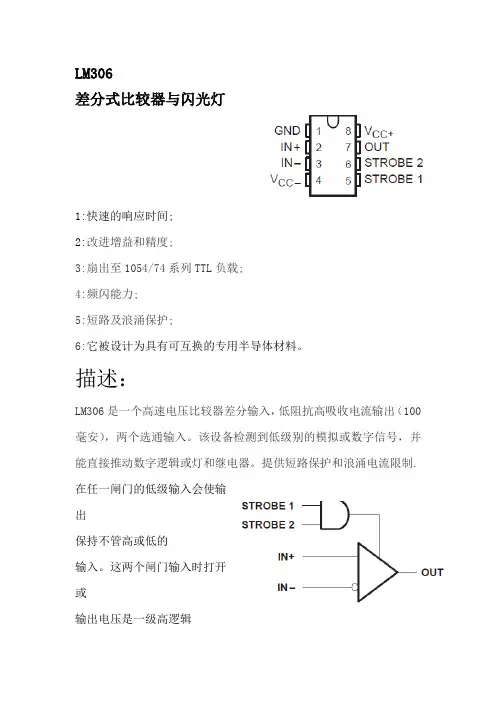

LM306差分式比较器与闪光灯1:快速的响应时间;2:改进增益和精度;3:扇出至1054/74系列TTL负载;4:频闪能力;5:短路及浪涌保护;6:它被设计为具有可互换的专用半导体材料。
描述：LM306是一个高速电压比较器差分输入，低阻抗高吸收电流输出（100毫安），两个选通输入。
该设备检测到低级别的模拟或数字信号，并能直接推动数字逻辑或灯和继电器。
提供短路保护和浪涌电流限制. 在任一闸门的低级输入会使输出保持不管高或低的输入。
这两个闸门输入时打开或输出电压是一级高逻辑由微分输入电压控制。
"电路将运作有任何负面的供应作为增量 V 和很少的–12 V 之间的电压性能差异。
LM306查分比较器频闪灯原理图标称电阻值绝对最大额定操作温度范围内保持（除非另有说明）电源电压Vcc+. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 V;电源电压Vcc-. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .-15V;差动输入电压Vid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (5V)输入电压Vi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (7V)频闪电压范围. . . . . . . . . . . . . . . . . . . . . ...0V~15V；输出电压Vo . . . . . . . . . . . . . . . . . . . . . . . .24V；电压从输出到Vcc. . . . . . . . . . . . . . . . . . 30V；输出短路到地面. . . . . . . . . . . . . . . . . .10s；连续总功耗. . . . . . . . . . . . . . ...见耗散评价表；工作温度范围内保持. . . . . . . . . . . 0°C 到70°C；储存温度范围. . . . . . . . . . . ....–65°C 到 150°C；超出“绝对最大额定值”列出的可能会造成永久性损坏设备。

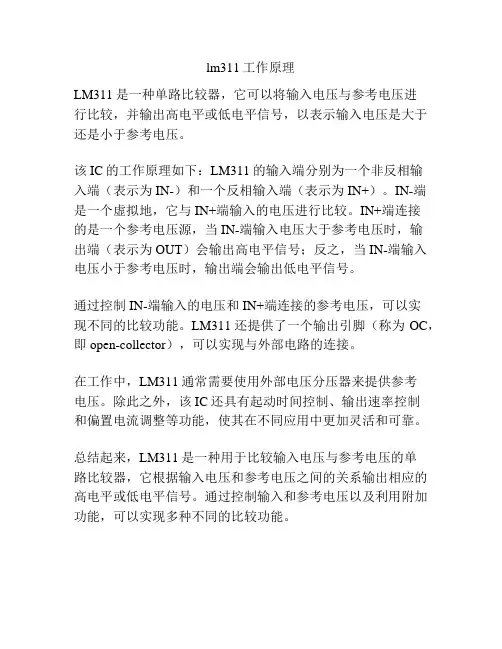

lm311工作原理
LM311是一种单路比较器，它可以将输入电压与参考电压进
行比较，并输出高电平或低电平信号，以表示输入电压是大于还是小于参考电压。
该IC的工作原理如下：LM311的输入端分别为一个非反相输
入端（表示为IN-）和一个反相输入端（表示为IN+）。
IN-端是一个虚拟地，它与IN+端输入的电压进行比较。
IN+端连接
的是一个参考电压源，当IN-端输入电压大于参考电压时，输
出端（表示为OUT）会输出高电平信号；反之，当IN-端输入电压小于参考电压时，输出端会输出低电平信号。
通过控制IN-端输入的电压和IN+端连接的参考电压，可以实
现不同的比较功能。
LM311还提供了一个输出引脚（称为OC，即open-collector），可以实现与外部电路的连接。
在工作中，LM311通常需要使用外部电压分压器来提供参考
电压。
除此之外，该IC还具有起动时间控制、输出速率控制
和偏置电流调整等功能，使其在不同应用中更加灵活和可靠。
总结起来，LM311是一种用于比较输入电压与参考电压的单
路比较器，它根据输入电压和参考电压之间的关系输出相应的高电平或低电平信号。
通过控制输入和参考电压以及利用附加功能，可以实现多种不同的比较功能。
几种常用电压比较器的原理及作用介绍几种常用电压比较器的原理及作用介绍电压比较器简称比较器，其基本功能是对两个输入电压进行比较，并根据比较结果输出高电平或低电平电压，据此来判断输入信号的大小和极性。
电压比较器常用于自动控制、波形产生与变换，模数转换以及越限报警等许多场合。
电压比较器通常由集成运放构成，与普通运放电路不同的是，比较器中的集成运放大多处于开环或正反馈的状态。
只要在两个输入端加一个很小的信号，运放就会进入非线性区，属于集成运放的非线性应用范围。
在分析比较器时，虚断路原则仍成立，虚短及虚地等概念仅在判断临界情况时才适应。
下面分别介绍几个种类电压比较器作用。
一、零电平比较器(过零比较器)电压比较器是将一个模拟输入信号ui与一个固定的参考电压UR进行比较和鉴别的电路。
参考电压为零的比较器称为零电平比较器。
按输入方式的不同可分为反相输入和同相输入两种零电位比较器，如图1(a)、(b)所示图1 过零比较器(a)反相输入；(b)同相输入通常用阈值电压和传输特性来描述比较器的工作特性。
阈值电压(又称门槛电平)是使比较器输出电压发生跳变时的输入电压值，简称为阈值，用符号UTH表示。
估算阈值主要应抓住输入信号使输出电压发生跳变时的临界条件。
这个临界条件是集成运放两个输入端的电位相等(两个输入端的电流也视为零)，即U+=U–。
对于图1(a)电路，U–=Ui, U+=0, UTH=0。
传输特性是比较器的输出电压uo与输入电压ui在平面直角坐标上的关系。
画传输特性的一般步骤是：先求阈值，再根据电压比较器的具体电路，分析在输入电压由最低变到最高(正向过程)和输入电压由最高到最低(负向过程)两种情况下，输出电压的变化规律，然后画出传输特性。
二、任意电平比较器(俘零比较器)将零电平比较器中的接地端改接为一个参考电压UR(设为直流电压)，由于UR的大小和极性均可调整，电路成为任意电平比较器或称俘零比较器。
图2 任意电平比较器及传输特性(a)任意电平比较器；(b)传输特性图3 电平检测比较器信传输特性(a)电平检测比较器；(b)传输特性电平电压比较器结构简单，灵敏度高，但它的抗干扰能力差。
LM161/LM261/LM361High Speed Differential ComparatorsGeneral DescriptionThe LM161/LM261/LM361is a very high speed differential input,complementary TTL output voltage comparator with improved characteristics over the SE529/NE529for which it is a pin-for-pin replacement.The device has been optimized for greater speed performance and lower input offset volt-age.Typically delay varies only 3ns for over-drive variations of 5mV to 500mV.It may be operated from op amp supplies (±15V).Complementary outputs having maximum skew are pro-vided.Applications involve high speed analog to digital con-verters and zero-crossing detectors in disk file systems.Featuresn Independent strobesn Guaranteed high speed:20ns max n Tight delay matching on both outputs n Complementary TTL outputsn Operates from op amp supplies:±15V n Low speed variation with overdrive variation n Low input offset voltagenVersatile supply voltage rangeConnection DiagramsDual-In-Line PackageDS005708-2Top ViewOrder Number LM161J LM361M or LM361NSee NS Package Number M14A or N14AMetal Can PackageDS005708-3Order Number LM161H/883(Note 1),or LM361HSee NS Package Number H10CNote 1:Also available per SMD #5962-8757203May 1999LM161/LM261/LM361High Speed Differential Comparators©1999National Semiconductor Corporation Logic DiagramDS005708-4 *Output is low when current is drawn from strobe pin.2Absolute Maximum Ratings(Note2)If Military/Aerospace specified devices are required, please contact the National Semiconductor Sales Office/ Distributors for availability and specifications.Positive Supply Voltage,V++16V Negative Supply Voltage,V−−16V Gate Supply Voltage,V CC+7V Output Voltage+7V Differential Input Voltage±5V Input Common Mode Voltage±6V Power Dissipation600mW Storage Temperature Range−65˚C to+150˚C Operating Temperature Range T MIN T MAX LM161−55˚C to+125˚C LM261−25˚C to+85˚C LM3610˚C to+70˚C Lead Temp.(Soldering,10seconds)260˚C For Any Device Lead Below V−0.3V Operating ConditionsMin Typ Max Supply Voltage V+LM161/LM2615V15V LM3615V15V Supply Voltage V−LM161/LM261−6V−15V LM361−6V−15V Supply Voltage V CCLM161/LM261 4.5V5V 5.5V LM361 4.75V5V 5.25VESD Tolerance(Note6)1600V Soldering InformationDual-In-Line PackageSoldering(10seconds)260˚C Small Outline PackageVapor Phase(60seconds)215˚C Infrared(15seconds)220˚C See AN-450“Surface Mounting Methods and Their Effect on Product Reliability”for other methods of soldering surface mount devices.Electrical Characteristics(V+=+10V,V CC=+5V,V−=−10V,T MIN≤T A≤T MAX,unless noted)LimitsParameter Conditions LM161/LM261LM361UnitsMin Typ Max Min Typ MaxInput Offset Voltage1315mV Input Bias Current T A=25˚C510µA2030µA Input Offset Current T A=25˚C22µA35µA Voltage Gain T A=25˚C33V/mV Input Resistance T A=25˚C,f=1kHz2020kΩLogical“1”Output Voltage V CC=4.75V, 2.4 3.3 2.4 3.3VI SOURCE=−0.5mALogical“0”Output Voltage V CC=4.75V,0.40.4VI SINK=6.4mAStrobe Input“1”Current V CC=5.25V,200200µA (Output Enabled)V STROBE=2.4VStrobe Input“0”Current V CC=5.25V,−1.6−1.6mA (Output Disabled)V STROBE=0.4VStrobe Input“0”Voltage V CC=4.75V0.80.8V Strobe Input“1”Voltage V CC=4.75V22V Output Short Circuit Current V CC=5.25V,V OUT=0V−18−55−18−55mAV+=10V,V−=−10V,V CC=5.25V,−55˚C≤T A≤125˚CSupply Current I+ 4.5mAV+=10V,V−=−10V,V CC=5.25V,0˚C≤T A≤70˚CSupply Current I+5mAV+=10V,V−=−10V,V CC=5.25V,−55˚C≤T A≤125˚CSupply Current I−10mA3Electrical Characteristics(Continued)(V +=+10V,V CC =+5V,V −=−10V,T MIN ≤T A ≤T MAX ,unless noted)LimitsParameterConditionsLM161/LM261LM361UnitsMinTypMaxMinTypMax V +=10V,V −=−10V,V CC =5.25V,0˚C ≤T A ≤70˚C Supply Current I−10mAV +=10V,V −=−10V,Supply Current I CC V CC =5.25V,18mA−55˚C ≤T A ≤125˚C V +=10V,V −=−10V,Supply Current I CC V CC =5.25V,20mA0˚C ≤T A ≤70˚CTransient ResponseV IN =50mV overdrive (Note 4)Propagation Delay Time (t pd(0))T A =25˚C 14201420ns Propagation Delay Time (t pd(1))T A =25˚C 14201420ns Delay Between Output A and B T A =25˚C 2525ns Strobe Delay Time (t pd(0))T A =25˚C 88ns Strobe Delay Time (t pd(1))T A =25˚C88nsNote 2:The device may be damaged by use beyond the maximum ratings.Note 3:Typical thermal impedances are as follows:Note 4:Measurements using AC Test circuit,Fanout =1.The devices are faster at low supply voltages.Note 5:Refer to RETS161X for LM161H and LM161J military specifications.Note 6:Human body model,1.5k Ωin series with 100pF.Typical Performance CharacteristicsDS005708-17Offset VoltageDS005708-8Input Currents vs Ambient TemperatureDS005708-9Input CharacteristicsDS005708-10 4Typical Performance Characteristics(Continued)Supply Current vs Ambient TemperatureDS005708-11Supply Current vs Supply VoltageDS005708-12Propagation Delay vs Ambient TemperatureDS005708-13Delay of Output 1With Respect to Output 2vs Ambient TemperatureDS005708-14Strobe Delay vs Ambient Temperature DS005708-15Common-Mode Pulse ResponseDS005708-16Propagation Delay vs Supply VoltageDS005708-75AC Test CircuitDS005708-6V IN=±50mV FANOUT=1FANOUT=4V+=+10V R=2.4k R=680ΩV−=−10V C=15pF C=30pFV CC=5.25V6Schematic DiagramLM161DS005708-1R10,R16:85R11,R17:2057Physical Dimensions inches(millimeters)unless otherwise notedMetal Can Package(H)Order Number LM161H/883,or LM361HNS Package Number H10CCeramic Dual-In-Line Package(J)Order Number LM161JNS Package Number J14A 8Physical Dimensions inches(millimeters)unless otherwise noted(Continued)Order Number LM361MNS Package Number M14AMolded Dual-In-Line Package(N)Order Number LM361NNS Package Number N14A9NotesLIFE SUPPORT POLICYNATIONAL’S PRODUCTS ARE NOT AUTHORIZED FOR USE AS CRITICAL COMPONENTS IN LIFE SUPPORT DEVICES OR SYSTEMS WITHOUT THE EXPRESS WRITTEN APPROVAL OF THE PRESIDENT AND GENERAL COUNSEL OF NATIONAL SEMICONDUCTOR CORPORATION.As used herein:1.Life support devices or systems are devices or systems which,(a)are intended for surgical implant into the body,or (b)support or sustain life,and whose failure to perform when properly used in accordance with instructions for use provided in the labeling,can be reasonably expected to result in a significant injury to the user.2.A critical component is any component of a life support device or system whose failure to perform can be reasonably expected to cause the failure of the life support device or system,or to affect its safety or effectiveness.National Semiconductor Corporation AmericasTel:1-800-272-9959Fax:1-800-737-7018Email:support@National Semiconductor EuropeFax:+49(0)180-5308586Email:europe.support@Deutsch Tel:+49(0)180-5308585English Tel:+49(0)180-5327832Français Tel:+49(0)180-5329358Italiano Tel:+49(0)180-5341680National Semiconductor Asia Pacific Customer Response Group Tel:65-2544466Fax:65-2504466Email:sea.support@National Semiconductor Japan Ltd.Tel:81-3-5639-7560Fax:81-3-5639-7507L M 161/L M 261/L M 361H i g h S p e e d D i f f e r e n t i a l C o m p a r a t o r sNational does not assume any responsibility for use of any circuitry described,no circuit patent licenses are implied and National reserves the right at any time without notice to change said circuitry and specifications.。
