第六章滚动轴承的公差与配合

d mp 1 29 .998 30 0 .002 mm ，在 0 ~ 10 m 合格 d mp 2 29 .992 30 0 .008 mm
Vdp1 30 .001 29 .995 0 .006 mm 8 m 合格 Vdp 2 29 .997 29 .987 0 .010 mm 8 m 不合格
题目2：滚动轴承内圈公差10um，轴颈公差13um，要求Ymax=-8um， 则轴颈的es、ei
解： Ymax EI es 10 es 8 es 2 m ei 15 m
2. 轴承内径、外径配合特点
① 内径与轴的配合
由于轴承是标准件，所以内径与轴采用基孔制。但内径的 公差带位置却与公差与配合中国标规定的基准孔的公差带位置
第二节 滚动轴承的精度等级

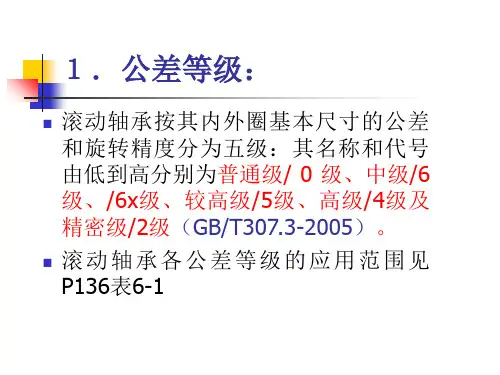

G E D C B 精度低 < > 精度高 2. 基本尺寸精度：指轴承内圈的内径d、外径D、内外径宽度 的尺寸精度。 3. 旋转精度：指成套轴承内、外圈的径向跳动、端面跳动和 滚道的测向摆动。 二. 滚动轴承各级精度等级的应用： 参照教材P114 P114 表6-1为机床主轴轴承精度等级应用示例，可参考。
11.4kd p
2k 2 10
3
mm
４．形位公差及表面粗糙度的确定：
为了保证轴承的正常运转，除了正确地选择轴 承与轴颈及箱体孔的公差等级及配合外，还应 对轴颈和箱体孔的形位公差及表面粗糙度提出 要求。

单一径向平面内径变动 量 Vdp1 d s max 1 d s min 1 , Vdp 2 d s max 2 d s min 2
平均内径的变动量 Vdmp d mp 1 d mp 2
其中，∆ds、∆Ds、∆dmp、∆Dmp、Vdp、VDp、Vdmp、VDmp，可以
从P115表6-2、6-3（三版为：P126表6-4，P127表6-5）中根据 内径d或外径D、轴承精度查出

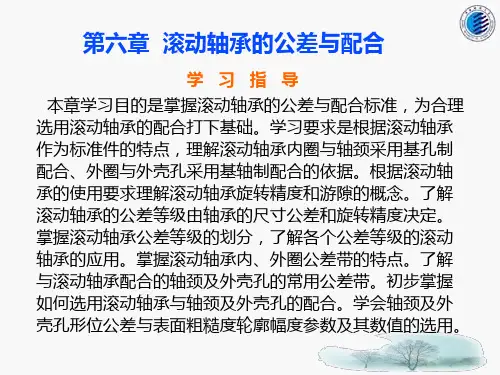

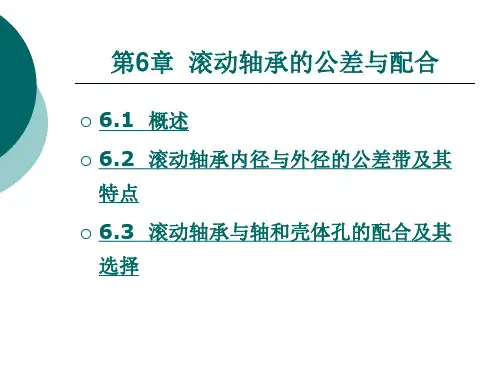

第六章 滚动轴承的公差与配合
§6-1 概述

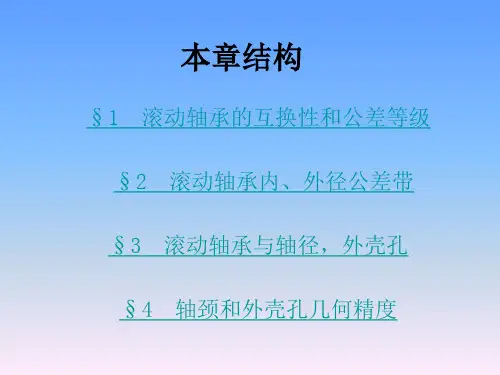

§6-2 滚动轴承的精度等级 §6-3 滚动轴承内径与外径的公差带及其特点 §6-4 滚动轴承与轴和壳体孔的配合及其选择
先讲解滚动轴承类型 及其特点
概述
第一节 概述
滚动轴承是一种标准化部件，在机械制造业中应用很广。 它一般由外圈、内圈、滚动体及保持架组成。滚动轴承内圈的 内径与轴颈相配合，外圈的外径与壳体孔相配合，内径d与外 径D都是配合尺寸。 滚动轴承是由专业生产厂家生产，在生产厂内部由于其装 配精度要求高，故采用不完全互换（分组装配法），而其配合 尺寸则可以完全互换。 滚动轴承的工作性能不仅取决于轴承本身的制造精度，而 且还与相配合的轴和壳体孔的尺寸精度、形位公差和表面粗糙 度等因素有关，因此，滚动轴承的国家标准不仅规定了滚动轴 承的尺寸精度、旋转精度和测量方法（供生产厂家制造选用）， 还规定了与轴承相配合的轴和壳体孔的尺寸精度、形位公差及 表面粗糙度（供选择配合用）。
其公差带采用单向制，即公差带都在零线下方，且上偏差为 零，下偏差为“负”。 （P116 图6-2,如下页图）
外圈公差带：基轴制，es=0，公差为△dmp
内圈公差带：基孔制，但是ES=0，公差为△Dmp，原因是保证与轴
过盈配合
题目1：如滚动轴承内圈单一平面内径dmp的尺寸公差为0.012mm，则 其上偏差为 mm，下偏差为 mm
滚动轴承的代号方法
滚动轴承的代号
类型和代号3
代号用于表征滚动轴承的结构、尺寸、类型、精度等，由GB/T272规定。
滚动轴承代号构成：
前置代号 轴 承 的 分 部 件 代 号 五 基本代号 四 三 二 一 尺寸系 列代号 宽 直 度 径 系 系 列 列 代 代 号 号 后置代号
类 型 代 号
内 径 代 号
判断一个轴承合格不合格，其内径与外径尺寸必须小于上
面两种尺寸公差及形状公差。
例：G206轴承，测得内圈两个截面1(30.001,29.995mm)、 2(29.997,29.987mm)，是否合格？ 0 解：查表 6 2得 d mp , Vdp 8, Vdmp 8 10
d mp 1 (30 .001 29 .995 ) / 2 29 .998 mm d mp 2 ( 29 .997 29 .987 ) / 2 29 .992 mm
滚动轴承主要类型代号表
类型代号表
轴承类型 双列角接触球轴承 调心球轴承 调心滚子轴承
代号(旧) 0 1 2
轴承类型 角接触球轴承 推力滚子轴承 推力圆锥滚子轴承
代号 7(6) 8 9
推力调心滚子轴承
圆锥滚子轴承 双列深沟球轴承 推力球轴承 深沟球轴承
29
3(7) 4 5(8) 6(0)
圆柱滚子轴承
滚动轴承的主要类型和代号
◆ 内径代号：内径代号×5=内径，如：08表示轴承内径d=5×08=40mm。 特殊情况：内径 d 代号 10 00 12 01 15 02 17 03
◆ 尺寸系列代号：表达相同内径但外径和宽度不同的轴承。 外径系列代号：特轻(0、1)、轻(2)、中(3)、重(4)。 宽度系列代号：一般正常宽度为“0”，通常不标注。 对圆锥滚子轴承(3类)和调心滚子轴承(2类)不能省略“0”。 ◆ 类型代号：常用轴承代号为3、5、6、7、N五类，详细代号查阅类型代 号表。
G级轴承应用在中等负荷、中等转速和旋转精度要求不高的一般 机构中。如普通机床、汽车和拖拉机的变速机构和普通电机和普通电 机、水泵、压缩机的旋转机构的轴承。 E级轴承应用于旋转精度和转速较高的旋转机构中，如普通机床的 主轴轴承，精密机床传动轴使用的轴承。 D、C级轴承应用于旋转精度高和转速高的旋转机构中，如精密机 床的主轴轴承，精密仪器和机械使用的轴承。如普通机床主轴的前轴 承用D、后轴承用E、而精密机床主轴轴承用C B：高精密轴承，用于坐标镗床、高精度磨床主轴
Vdmp d mp 1 d mp 2 0 .006 mm 8 m 合格
一票否决制，不合格
P116 例：有两个C级精度中系列向心轴承 d=40mm。如果两个轴承量得内径尺寸如
P116表中所示。问是否合格？

二. 轴承内径与外径的公差带 1. 内径、外径公差带
国标规定轴承配合尺寸的基本尺寸为各自的平均直径dmp、Dmp，
内圈：循环载荷 外圈：局部载荷
内圈：局部载荷 外圈：循环载荷
内圈：循环载荷 外圈：摆动载荷
内圈：摆动载荷 外圈：循环载荷
① 循环负荷：过盈配合或较紧的过渡配合
② 局部负荷：较松的过渡配合或较小的间隙配合。 ③ 摆动负荷：选与循环负荷相同的配合或略松一点。
2. 负荷大小 滚动轴承套圈与轴或壳体孔配合的最小过盈，取决于负 荷的大小，一般把径向负荷P≤0.07C的称为轻负荷；0.07C ＜P≤0.15C称为正常负荷；P>0.15C的称为重负荷，其中C
滚动轴承与轴和壳体孔的配合及其选择
一. 轴和壳体孔的尺寸公差带 与滚动轴承相配合的轴和壳体孔的公差带代号是从公差 与配合国标准中规定的公差带中选出来的，如P118图6-3所示， 各有21种公差带代号。 由于滚动轴承特殊规定，其配合性质与公差与配合国标
中的同名配合要紧。
选择配合就是最后确定出与内圈相配合的轴的公差带的 代号和与外圈相配合的壳体孔的公差带的代号，最后标注在
内 部 结 构 代 号
密 封 与 防 尘 结 构 代 号
保 持 架 及 其 材 料 代 号
特 殊 轴 承 材 料 代 号
公 差 等 级 代 号
游 隙 代 号
多 轴 承 配 置 代 号
其 它 代 号
基本代号——表示轴承的类型与尺寸等主要特征。
后置代号——表示轴承的精度与材料的特征。
前置代号——表示轴承的分部件。
局部负载：作用于轴承上的合成径向负载与套圈相 对静止，即负载方向始终不变地作用在套圈滚道的 局部区域上。通常采用小间隙配合或过渡配合。 循环负载：作用于轴承上的合成径向负载与套圈相 对旋转，即合成径向负载顺次作用在套圈的整个圆 周上。通常采用过盈或较紧的过渡配合。 摆动负载：作用于轴承上的合成径向负载与所承载 的套圈在一定区域内相对摆动，即合成径向负载经 常变动地作用在套圈滚道的小于180°的部分圆周 上。
截面1测得 d s max 1 , d s min 1
截面 2测得 d s max 2 , d s min 2
单一内径偏差 d分别为： d s max 1 d , d s min 1 d , d s max 2 d , d s min 2 d
d mp 1 d mp 2 d s max 1 d s min 1 2 d s max 2 d s min 2 2 , 单一平面平均内径偏差 d mp 1 d mp 1 d , 单一平面平均内径偏差 d mp 2 d mp 2 d
相反，在零线下方。这样布置主要是为了满足配合的特殊需要。
在大多数情况下，内圈与轴是一起转动的，为了传递一定扭矩， 两者配合应有一定过盈，但由于内圈为薄壁零件，易变形，又 要保证容易拆装更换，因此，配合的过盈又不易过大，这种特 殊规定就能满足特殊要求。当采用过渡配合时就得到不大的过 盈。 ② 外径与壳体孔的配合 外径与壳体孔采用基轴制，通常两者之间不要求太紧。
滚动轴承内径与外径的公差带及其特点
一. 滚动轴承内径与外径的尺寸规定： 由于滚动轴承内圈与外圈均为薄壁零件，制造精度要 求很高，在制造运输和保存过程中极易发生变形，装配后 这种变形又容易得到纠正。因此在制造过程时允许内、外 圈有较大变形，在国标中规定了内径d和外径D两种尺寸公 差，还规定了两种形状公差。 1）两种尺寸公差： ① 轴承单一内径ds和外径Ds的允许偏差（∆ds、∆Ds），即单 一平面内，实际直径不准超过各自的最大与最小极限尺寸。 ② 轴承单一平面平均内径（dmp）和外径（Dmp）的允许偏差 （∆dmp、∆Dmp），即实际平均直径不得超过允许的平均直径 的最大与最小极限尺寸。 2）两种形状公差： ① 轴承单一径向平面内，内径与外径的变动量（Vdp、VDp）。 ② 轴承平均内径与外径的变动量（Vdmp、VDmp）。
