架空绝缘导线知识点总结一、架空绝缘导线概述架空绝缘导线是一种用于输电和配电系统中的电气导线，其主要特点是在导线外部包覆了绝缘材料。
这种绝缘材料可以保护导线免受外部环境的影响，提高了其绝缘性能和安全性能。
架空绝缘导线广泛应用于城市和农村的电力系统中，是电力行业中不可或缺的一部分。
二、架空绝缘导线的种类1. 绝缘铝导线（AAC/AAAC）绝缘铝导线是一种采用铝为导体的导线，其外部包覆了绝缘材料。
绝缘铝导线主要有绝缘铝绞线（AAC）和绝缘铝合金绞线（AAAC）两种类型，其主要优点是重量轻、导电性能好、抗风吹、抗风冰等优点。
2. 绝缘钢芯铝绞线（ACSR/AACSR）绝缘钢芯铝绞线是一种采用铝和钢芯作为导体的导线，其外部包覆了绝缘材料。
绝缘钢芯铝绞线主要有绝缘钢芯铝绞线（ACSR）和绝缘钢芯铝合金绞线（AACSR）两种类型，其主要优点是强度大、导电性能好、抗风吹、抗风冰等优点。
3. 绝缘铜导线（AC)绝缘铜导线是一种采用铜为导体的导线，其外部包覆了绝缘材料。
绝缘铜导线的主要优点是导电性能好、抗氧化、抗腐蚀等优点，但成本较高。
4. 绝缘铝钢导线（ABC）绝缘铝钢导线是一种采用铝和钢芯作为导体的导线，其外部包覆了绝缘材料。
绝缘铝钢导线的主要优点是抗弯曲、重量轻、使用寿命长等优点。
5. 其他类型除了上述几种架空绝缘导线之外，还有一些其他类型的架空绝缘导线，如聚乙烯绝缘导线、聚氯乙烯绝缘导线等，它们在特定的场合有特定的应用。
三、架空绝缘导线的优点1. 重量轻架空绝缘导线通常采用铝或铝合金作为导体，相对于传统的铜导线来说，重量轻，便于搬运、安装和维护。
2. 导电性能好架空绝缘导线的导体材料纯度高，导电性能好，能够提供稳定的电力输送效果。
3. 抗风吹、抗风冰架空绝缘导线的绝缘材料具有良好的抗风吹和抗风冰的性能，可以有效地避免在极端天气条件下发生断裂和短路的情况。
4. 使用寿命长架空绝缘导线的导体材料和绝缘材料均具有良好的耐腐蚀性能，使用寿命长，能够满足长期稳定的电力输送需求。
架空绝缘导线在10kV配电网中的应用及应注意的问题分析10kV配电网是电力系统中较为重要的组成部分之一，它的稳定运行关系重大。
为了确保配电网的安全、稳定、可靠运行，可在10kV配电网中应用架空绝缘导线。
基于此点，本文首先分析了架空绝缘导线的应用优势及其在10kV配电网中的应用，并在此基础上提出架空绝缘导线在10kV配电网中的应用注意事项。
标签：架空绝缘导线；10kV配电网；应用一、架空绝缘导线的应用优势及其在10kV配电网中的应用（一）架空绝缘导线的优势架空绝缘导线是一种由导体、内屏蔽层和外绝缘层三个部分组成的导线，与裸导线相比，架空绝缘导线具有以下优势：其一，能够有效延长检修周期。
因为导线本身的技术性能大幅度提高，从而进一步减少了维修次数，检修周期也随之延长，由于检修引起的停电次数也相应减少；其二，可以使线路走廊缩小，有利于降低电压损失。
应用架空绝缘导线能够节约架空线占用的空间，即便在比较狭小的通道内也可以顺利穿越，线路走廊随之缩小。
同时，因绝缘导线的电抗仅为普通导线的1/3，从而使其电压损失大幅度降低；其三，使用寿命长。
由于架空绝缘导线是由三个部分组成，位于外部的绝缘层对氧化腐蚀具有一定的耐受性，这使得导线的使用寿命有所延长。
此外，绝缘层的存在，还增强了导线的绝缘性，有利于减少相间距离，同杆线路回路数的布设显著提高，从而降低了相间短路故障的发生几率。
（二）在10kV配电网中的应用范围及效果通过对大量应用架空绝缘导线的10kV配电网进行调查后发现，绝缘导线具有良好的应用性，具体体现在如下几个方面：其一，架空绝缘导线适宜在树木繁茂的区域内应用。
实践表明，采用裸导线进行线路架设的区域，若是树木众多，则会与线路架设及运行维护产生冲突。
而应用架空绝缘导线之后，在初期建设时，无需大面积砍伐树木，缓解了电力工程与市政绿化和林业部门之间的矛盾冲突，不但有助于确保生态环境，同时还能大幅度减少线路接地故障的发生；其二，在某些雷电高发区域应用架空绝缘导线，能够减少雷击事故的发生。
架空绝缘导线标准
架空绝缘导线是一种用于输电的电力线路，其主要作用是将电能从发电站输送
到各个用电地点。
在现代电力系统中，架空绝缘导线已经成为主要的输电方式之一。
为了确保安全可靠地输送电能，架空绝缘导线需要符合一定的标准。
首先，架空绝缘导线的选材应符合国家标准，通常采用铝合金、镁合金等材料。
这些材料具有良好的导电性能和机械强度，能够承受一定的风压和冰荷载，保证线路的稳定运行。
其次，架空绝缘导线的绝缘层需要具有良好的耐候性和耐老化性能。
由于架空
绝缘导线长期暴露在室外环境中，其绝缘层需要能够抵御紫外线、高温、低温等各种自然环境的影响，确保线路的安全可靠运行。
另外，架空绝缘导线的导线截面应根据输电距离、负荷大小等因素进行合理选择。
合适的导线截面能够降低线路的电阻损耗，提高输电效率，减少能源浪费。
此外，架空绝缘导线的安装应符合相关的安全标准和规范。
在安装过程中，需
要考虑导线的悬挂高度、跨越距离、绝缘子的安装位置等因素，确保线路的安全运行，防止发生触电、短路等意外事故。
最后，架空绝缘导线的维护和检修应按照规定的周期进行。
定期的绝缘电阻测试、外观检查、防腐处理等工作，能够及时发现线路存在的问题，采取相应的维护措施，延长线路的使用寿命，确保输电的安全可靠。
总的来说，架空绝缘导线是电力系统中不可或缺的重要组成部分，其质量直接
关系到电能的输送效率和安全可靠。
因此，制定和执行严格的架空绝缘导线标准，对于保障电力系统的安全稳定运行具有重要意义。
浅析 10kV输电线路中架空绝缘导线技术的应用摘要：伴随着国内城市化进程不断加快，也就会给配电网的建设带来较大程度影响，电网线路之间短路的情况也会越来越严重，如此直接导致社会城市配电网建设工作存在各个方面的压力。
然而，当架空绝缘导线等得到运用之后，又能够在基础层面解决地下导线存在的问题，提升10KV输电线路的运行质量水平，所以逐渐得到了广大电力部门人员的高度重视。
本文在之后的环节描述过程中，将会针对此类型架空绝缘导线技术的运用，展开深层次的分析，目的在于为电力人员提供参考。
关键词：10KV输电线路；架空绝缘；技术应用；科学分析目前我国配电网运行发展的速度相对较快，部分供电区域也被树木直接遮盖，伴随着自然界天气因素的影响，也就直接影响了配电网供电的可靠性。
要想确保外界因素对配电网构成的威胁变得越来越小，有关技术人员应当注重运用科学技术展开有关工作，从而使得线路运行中存在的问题得到根本性的解决，所花费的价格相比较地埋电缆更为便宜。
因此，在大部分配电网构建中得到了深层次的运用。
1.有关架空绝缘导线主要特点以及注意问题分析在进一步展开架空绝缘导线技术在10KV配电线路中的应用分析之前，首先需要对导线的主要特点，以及注意问题有一个清楚的了解。
具体分别描述以下两点：（一）关于架空线路导线的特点研究首先，绝缘性能极为良好。
该类型架空绝缘导线由于绝缘层相对较多，比较与传统导线来讲具有更为明显的绝缘性能，能够最为有效的减少线路之间的距离，有效降低对线路支持件的要求，大大提升线路的回路数。
因为线路的绝缘性能相对良好，所以能够大大提升线路检测安全性。
其次，防腐蚀性较为良好。
同样因为绝缘层的原因，也就使得其受到氧化腐蚀的几率较小，由于抗腐蚀能力较强，将会使得线路的运用寿命不断加长。
再次，防外力破坏。
该类型绝缘线路将会使树木以及金属等影响减少，同时还能够确保短路等故障问题不至于发生。
最后，强度达到相应要求。
即便绝缘导线缺少钢信，但是由于导线自身的韧度较大，所以也就使得导线的机械强度大幅度增加，达到应力设计的本质性要求。

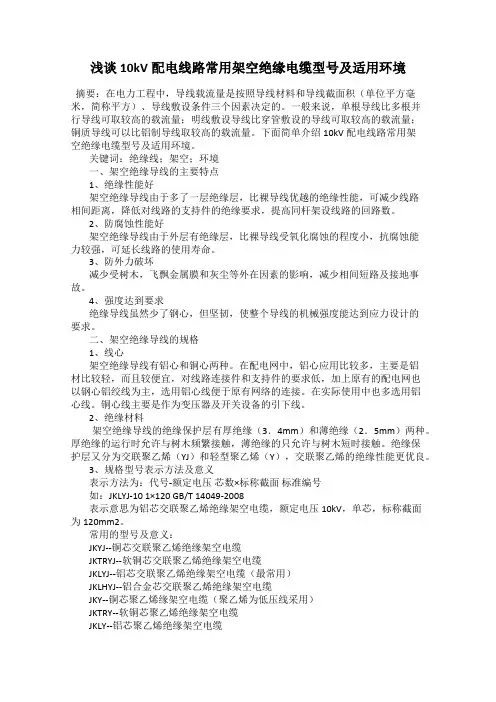

浅谈10kV配电线路常用架空绝缘电缆型号及适用环境摘要：在电力工程中，导线载流量是按照导线材料和导线截面积（单位平方毫米，简称平方）、导线敷设条件三个因素决定的。
一般来说，单根导线比多根并行导线可取较高的载流量；明线敷设导线比穿管敷设的导线可取较高的载流量；铜质导线可以比铝制导线取较高的载流量。
下面简单介绍10kV配电线路常用架空绝缘电缆型号及适用环境。
关键词：绝缘线；架空；环境一、架空绝缘导线的主要特点1、绝缘性能好架空绝缘导线由于多了一层绝缘层，比裸导线优越的绝缘性能，可减少线路相间距离，降低对线路的支持件的绝缘要求，提高同杆架设线路的回路数。
2、防腐蚀性能好架空绝缘导线由于外层有绝缘层，比裸导线受氧化腐蚀的程度小，抗腐蚀能力较强，可延长线路的使用寿命。
3、防外力破坏减少受树木，飞飘金属膜和灰尘等外在因素的影响，减少相间短路及接地事故。
4、强度达到要求绝缘导线虽然少了钢心，但坚韧，使整个导线的机械强度能达到应力设计的要求。
二、架空绝缘导线的规格1、线心架空绝缘导线有铝心和铜心两种。
在配电网中，铝心应用比较多，主要是铝材比较轻，而且较便宜，对线路连接件和支持件的要求低，加上原有的配电网也以钢心铝绞线为主，选用铝心线便于原有网络的连接。
在实际使用中也多选用铝心线。
铜心线主要是作为变压器及开关设备的引下线。
2、绝缘材料架空绝缘导线的绝缘保护层有厚绝缘（3．4mm）和薄绝缘（2．5mm）两种。
厚绝缘的运行时允许与树木频繁接触，薄绝缘的只允许与树木短时接触。
绝缘保护层又分为交联聚乙烯（YJ）和轻型聚乙烯（Y），交联聚乙烯的绝缘性能更优良。
3、规格型号表示方法及意义表示方法为：代号-额定电压芯数×标称截面标准编号如：JKLYJ-10 1×120 GB/T 14049-2008表示意思为铝芯交联聚乙烯绝缘架空电缆，额定电压10kV，单芯，标称截面为120mm2。
常用的型号及意义：JKYJ--铜芯交联聚乙烯绝缘架空电缆JKTRYJ--软铜芯交联聚乙烯绝缘架空电缆JKLYJ--铝芯交联聚乙烯绝缘架空电缆（最常用）JKLHYJ--铝合金芯交联聚乙烯绝缘架空电缆JKY--铜芯聚乙烯缘架空电缆（聚乙烯为低压线采用）JKTRY--软铜芯聚乙烯绝缘架空电缆JKLY--铝芯聚乙烯绝缘架空电缆JKLHY--铝合金芯聚乙烯绝缘架空电缆JKLYJ/B--铝芯本色交联聚乙烯绝缘架空电缆JKLHYJ/B--铝合金芯本色交联聚乙烯绝缘架空电缆JKLYJ/Q--铝芯轻型交联聚乙烯绝缘架空电缆JKLHYJ/Q--铝合金芯轻型交联聚乙烯绝缘架空电缆JKLY/Q--铝芯轻型聚乙烯绝缘架空电缆JKLHY/Q--铝合金芯轻型聚乙烯绝缘架空电缆JKLGYJ--钢芯加强铝芯交联聚乙烯缘架空电缆（最常用）JKLGY--钢芯加强铝芯聚绝缘架空电缆JK--架空用系列TR--软铜导体L --铝导体LH--铝合金导体YJ--交联聚乙烯绝缘Y --高密度聚乙烯绝缘/B--本色绝缘/Q--轻型薄绝缘结构G --钢芯芯数分为单芯（1）、三芯（3）、3+K（A）与3+K（B），K表示承载绞线，A表示钢承载绞线，B表示铝合金承载绞线。
10KV架空绝缘线使用10KV架空绝缘线是一种高压输电线路，主要用于输送大电流和高压的电能。
它由绝缘导线、绝缘子、电杆等组成，广泛应用于城市和乡村的电力配电系统中。
以下将详细介绍10KV架空绝缘线的特点、应用以及其在电网中的重要性。
首先，10KV架空绝缘线具有以下几个显著特点：1.高电压输电能力：10KV架空绝缘线能够输送较高的电流和电压，满足城市和乡村电网的电能需求。
2.抗风振能力强：绝缘线杆和绝缘子具有良好的抗风振性能，能够经受各种天气条件下的考验，保持电网的稳定运行。
3.绝缘性能好：绝缘线杆和绝缘子能够有效隔离输电线路与地面的接触，防止电能泄漏和短路，确保电路的安全运行。
4.安装维护方便：10KV架空绝缘线的安装和维护相对简便，可以快速部署和修复，提高电网的可靠性。
其次，10KV架空绝缘线的应用范围广泛：1.城市电网：10KV架空绝缘线作为城市电网的主要配电线路，用于将高压电能输送至不同的供电站、变电站和用户终端。
2.乡村电网：对于乡村地区来说，10KV架空绝缘线是实现农田灌溉、电动机驱动、家庭用电等基础设施的重要电力输送途径。
3.工业用电：许多工业企业需要大量的电能供应，10KV架空绝缘线能够满足工业用电的需求，支持工厂和生产线的正常运行。
最后，10KV架空绝缘线在电网中的重要性不可忽视：1.电网稳定性：10KV架空绝缘线的运行稳定性直接影响到整个电网的可靠性和稳定性。
在城市和乡村电网中，10KV架空绝缘线充当了主干线的角色，输送电能至变电站和用户终端，保持电力供应的连续性。
2.安全性：10KV架空绝缘线的良好绝缘性能可以有效防止电能泄漏和触电事故的发生，保障人员和设备的安全。
3.经济性：10KV架空绝缘线的建设和维护成本相对较低，同时具有较长的使用寿命，降低了电力系统的运营成本。
综上所述，10KV架空绝缘线是一种高压输电线路，具有高电压输电能力、抗风振能力强、绝缘性能好、安装维护方便等特点。
架空绝缘导线的应用
【摘要】本文阐述了对架空绝缘导线在应用过程中出现了一些问题进行分析制定对策，积极采取了些应对措施。
【关键词】配电；架空绝缘导线；配电线路
福建沿海地区目前10kv架空配电线路上，现在都已广泛地应用了绝缘导线。
可以说，配电架空导线的绝缘化，已是一项成熟的技术。
随着配电网的高速发展，供电区域被树木覆盖，腐蚀、台风等诸多因素的影响，致使配电网的可靠性面临新的困难。
绝缘导线在应用过程中，也出现了一些新的问题。
其中，最为突出的问题，是遭受雷击时，容易发生断线事故。
架空绝缘导线与普通架空裸导线相比，也具有许多优点，可解决常规裸导线在运行过程中遇到的一些难题，价格又比地埋电缆便宜得多，因此，在配电网中得到广泛的应用。
根据福建省公司指术导则要求，如：市区、110～220kv变电站出线2km以内均采用铝芯绝缘导线。
1.架空绝缘导线的主要特点
（1）绝缘性能好。
架空绝缘导线由于多了一层绝缘层，比裸导线优越的绝缘性能，可减少线路相间距离，降低对线路的支持件的绝缘要求，提高同杆架设线路的回路数。
（2）防腐蚀性能好。
架空绝缘导线由于外层有绝缘层，比裸导线受氧化腐蚀的程度小，抗腐蚀能力较强，可延长线路的使用寿命。
（3）防外力破坏。
减少受树木，飞飘金属膜和灰尘等外在因素的影响，减少相间短路及接地事故。
（4）强度达到要求。
绝缘导线虽然少了钢心，但坚韧，使整个导线的机械强度能达到应力设计的要求。
2.架空绝缘导线的规格
（1）线心。
架空绝缘导线有铝心和铜心两种。
在配电网中，铝心应用比较多，主要是铝材比较轻，对线路连接件和支持件的要求低，加上原有的配电网也以钢心铝绞线为主，选用铝心线便于原有网络的连接。
在实际使用中也多选用铝心线。
铜心线主要是作为变压器及开关设备的引下线。
（2）绝缘材料。
架空绝缘导线的绝缘保护层有薄绝缘（2．5mm）带钢芯、不带钢芯两种，厚绝缘（3．4及4.0mm）两种。
薄绝缘的只允许与树木短时接触，厚绝缘的运行时允许与树木频繁接触。
绝缘保护层又分为交联聚乙烯和轻型聚乙烯，交联聚乙烯的绝缘性能更优良。
3.架空绝缘导线的敷设方式
（1）单根常规敷设方式。
这种架设方式就是采用目前裸导线的常规水泥电杆、铁附件及陶瓷绝缘子配件，按裸体导线架设方式进行架设，比较适合于老线路进行改造和走廊较充分的区域。
（2）单根敷设采用特制的绝缘支架把导线悬挂，这种方式可增加架设的回路数，节省线路走廊，降低线路单位造价。
4.架空绝缘导线应用区域
（1）适用于多树木地方。
裸导线架设的线路，在树木较多的地段，往往线路的架设和维护与绿化和林业产生很大的矛盾。
采用架
空绝缘导线可减少树木的砍伐（架设初期及运行维护阶段），解决于许多难题，与绿化、林业等部门的矛盾也减少，保护好了生态环境，同时美化了市容，而且降低了线路接地故障。
（2）适用于盐雾地区。
盐雾对裸导线腐蚀相当严重，使裸导线抗拉强度大大降低，遇到刮风下雨，引发导线断裂，造成线路短路接地事故，缩短线路使用寿命。
采用架空绝缘导线，能较好地防盐雾腐蚀。
因为有了一层绝缘层保护，可减少盐雾对导体的腐蚀，延缓线路的老化，延长线路的使用寿命，如福州、莆田、漳州等沿海地区。
（3）适用于雷电较多的区域。
架空绝缘导线由于有一层绝缘保护，可降低线路引雷，即使有雷电，影响也会小得多。
（4）有利于防台风。
由于架空裸导线线路的抗台风能力较差，台风一到，线路跳闸此起彼伏。
采用架空绝缘导线后，导线瞬间相碰不会造成短路，减少了故障，大大提高线路的抗台风能力。
5.架空绝缘导线的设计及施工
（1）绝缘导线。
常用的架空绝缘导线的载流量与裸导线在同一个规格内，绝缘导线的载流量比裸导线载流量要小。
因为绝缘导线加上绝缘层以后，导线的散热较差，其载流能力差不多比裸导线低一个档次。
因此，设计选型时，绝缘导线要选大一档。
（2）导线排列及档距。
架空绝缘线路的导线排列与裸体导线线路基本相同，可分为：三角、垂直、水平以及多回路同杆架设。
架空绝缘线路的档距应控制在50m为宜。
（3）绝缘导线的相间距离。
由于架空绝缘导线有良好的绝缘性能，因此相间距离比裸导线线路要小，但垂直、三角排列的相间距离不小于0．3m；水平排列的相间距离不小于0．4m。
同杆架设的两回路线路垂直距离及水平距离不小于0．5m。
跨接搭头、引下线与邻相的过引线及低压线路的净空距离，以及架空绝缘导线与电杆拉线或构架的净空距离不小于0．2m。
（4）绝缘导线的连接。
绝缘线的连接不允许缠绕，绝缘导线尽可能不要在档距内连接，可在耐张杆跳线时连接。
接头距导线的固定点，不应小于0．5m。
不同金属、不同规格、不同绞向的绝缘线严禁在档距内做承力连接。
绝缘导线的连接点应使用安普线夹加绝缘罩或自粘绝缘胶带进行包扎。
（5）绝缘导线的弧垂。
导线架设后考虑到塑性伸长率对弧垂的影响，应采用减少弧垂法补偿，弧垂减少的百分数为：铝心绝缘线20％。
紧线时，绝缘线不宜过牵引，线紧好后，同档内各相导线的弛度应力应求一致。
（6）绝缘导线的固定。
绝缘导线与绝缘子的固定采用绝缘扎线。
针式或棒式绝缘子的梆扎，直线杆采用顶槽绑扎法，直接角度杆采用边槽梆扎法，绑扎在线路外角侧槽上。
螺式绝缘子绑扎于边槽内，绝缘线与绝缘子接触部分应用绝缘自粘带缠绕。
（7）绝缘导线施工架设。
绝缘导线的施工架设与架空裸导线不同，它不允许导线在施工过程中对绝缘层的损伤，在施工中要注意对绝缘层的保护，尽量避免导线绝缘层和地面及杆塔附件的接触摩
擦。
（8）绝缘导线跨越线及引落线的搭接。
绝缘导线的跨接线及引落线的连接与裸导线连接有所不同，因为绝缘导线需要专用的剥线钳，才能将绝缘层剥开，工艺比较复杂，要求比较严格。
引落线或跨接线连接均应采用进口安普线夹进行连接。
同时要将接口处用绝缘罩或绝缘自粘胶胶带进行包扎。
（9）普通金具与绝缘导线的配合。
架空绝缘导线有专用的线路金具配件，可使线路全线绝缘。
从线路造价考虑，也可用普通的配件相结合，以降低线路造价。
由于绝缘导线多了一层绝缘层，线径比裸导线大，当采用普通金具时，导线固定金具和连接金具要放大型号。
耐张线夹要连导线的保护层一起夹紧，防止架空绝缘导线退皮，影响其机械性能和绝缘性能。
采用绝缘导线代替裸导线，是实现配电线路绝缘化的技术进步措施，能更好地提高供电的可靠性.稳定性.和安全性。
节约线路维护管理费用，有利于提高供电企业的经济效益。
架空绝缘导线与架空裸导线的具有较好的优良性能，且造价又不太高，在城网改造及农网改造中，因地制宜，在一些区域选用架空绝缘导线还是很有益处的。
参考文献
[1]李庆明.架空绝缘导线在农网中的应用[j].科技信息（科学教研），2008（05）
[2]吕雅琴.架空绝缘线常见问题的解决办法[j].黑龙江科技信
息，2007（02）
[3]王光明.架空绝缘导线在10kv线路的运行分析[j].科技风，2011（15）。
