G18配电网10kV架空绝缘导线技术规范

中华人民共和国电力行业标准10kV及以下架空配电线路设计技术规程Codefordesigningover-headdistributiontransmissionlineupto10kVDL／T5220—2005中华人民共和国国家发展和改革委员会发布前言本标准是根据原国家经贸委《关于下达2000年度电力行业标准制、修订计划项目的通知》(国经贸电力[2000]70号)的安排，对原水利电力部1987年1月颁发的SDJ206--1987《架空配电线路设计技术规程》进行的修订。

本标准较修订前的规程有以下重要技术内容的改变：(1)本标准将范围明确为10kV及以下架空电力线路设计，以满足城市和农村供电的要求。

(2)为满足城市电网供电的可靠性及电能质量日益提高的要求，1990年以后在我国大中城市配电线路建设中逐步采用架空绝缘导线。

故本次修订增加了10kV及以下绝缘导线设计的有关内容。

(3)对交叉跨越提出了补充，补充了典型气象区。

(4)原规程中某些不适合当前生产要求的章节条款，已予删除或修改。

本标准实施后代替SDJ206--1987。

本标准的附录A、附录B、附录C、附录D均为规范性附录。

本标准由中国电力企业联合会提出。

本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。

本标准主要起草单位：天津电力设计院。

本标准参加起草单位：北京供电设计院、武汉供电设计院、南京电力设计研究院。

本标准主要起草人：李世森、程景春、许宝颐、刘寅初、王秀岩、刘纲、王学仑。

1范围1.0.1本标准规定了10kv及以下交流架空配电线路(以下简称配电线路)的设计原则。

1.0.2本标准适用于10kV及以下交流架空配电线路的设计。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

架空绝缘配电线路设计技术规程（绝缘子、金具及绝缘部件）1绝缘配电线路绝缘子应符合GBlOOO和GBlOOl的规定。

2低压绝缘配电线路采用的金具及绝缘部件，应符合DL/T464.1〜5的规定。

3中压绝缘配电线路紧凑型架设所使用的绝缘支架、绝缘拉棒应符合下列要求：3.1表面泄漏距离不小于370mm,IV级污秽区可适当加大泄漏距离。

3.2交流耐压42kV,Imin03.3绝缘支架的安全系数不应小于5,绝缘拉棒的破坏拉力不小于导线计算拉断力的90%o且绝缘支架及绝缘拉棒的破坏应力均应满足最大短路电动力的要求。

4不同电压等级、不同敷设方式的绝缘配电线路的绝缘子、金具及绝缘部件的使用应符合下列要求。

4.1单根敷设的中压绝缘配电线路：a）直线杆宜采用针式绝缘子或棒式绝缘子；b）耐张杆宜采用一个悬式绝缘子和一个蝶式绝缘子或两个悬式绝缘子组成的绝缘子串及耐张线夹。

4.2紧凑型敷设的中压绝缘配电线路：a）直线杆应采用悬挂线夹；b）耐张杆承力钢绞线采用耐张线夹，绝缘导线采用绝缘拉棒及耐张线夹；c）档距中应采用绝缘支架。

4.3单根敷设的低压绝缘配电线路：a）直线杆应采用低压针式绝缘子、低压蝶式绝缘子或低压悬挂线夹；b）耐张杆应采用低压蝶式绝缘子、一个悬式绝缘子或低压耐张线夹。

4.4集束敷设、带承力线的低压绝缘配电线路：a）直线杆应采用低压悬挂线夹；b）耐张杆应采用低压耐张线夹。

4.5集束敷设、不带承力线的低压绝缘配电线路：a）直线杆应采用低压集束线悬挂线夹；b）耐张杆应采用低压集束线耐张线夹。

5绝缘配电线路的电瓷外绝缘应根据运行经验和所处地段外绝缘污秽等级选取,如无运行经验，应按附录D所规定的数值进行设计。

6绝缘子机械强度的使用安全系数，不应小于下列数值:——棒式绝缘子，2.5；——针式绝缘子，2.5；--- 悬式绝缘子，2.0；--- 蝶式绝缘子，2.5O绝缘子机械强度的安全系数/应按下式计算：Λ三77L (2)式中：T--一针式绝缘子的受弯破坏荷载，N；悬式绝缘子的Ih机电试验的试验荷载，N；蝶式绝缘子的破坏荷载，N；1..——绝缘子最大使用荷载，No7绝缘子的组装方式应防止瓷裙积水。

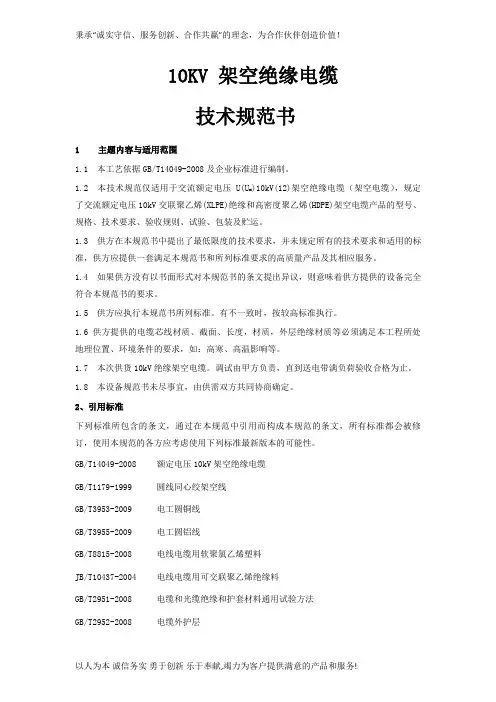

10KV 架空绝缘电缆技术规范书1主题内容与适用范围1.1 本工艺依据GB/T14049-2008及企业标准进行编制。

1.2 本技术规范仅适用于交流额定电压U(U m)10kV(12)架空绝缘电缆（架空电缆），规定了交流额定电压10kV交联聚乙烯(XLPE)绝缘和高密度聚乙烯(HDPE)架空电缆产品的型号、规格、技术要求、验收规则、试验、包装及贮运。

1.3 供方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。

1.4 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。

1.5 供方应执行本规范书所列标准。

有不一致时，按较高标准执行。

1.6 供方提供的电缆芯线材质、截面、长度，材质，外层绝缘材质等必须满足本工程所处地理位置、环境条件的要求，如：高寒、高温影响等。

1.7 本次供货10kV绝缘架空电缆。

调试由甲方负责，直到送电带满负荷验收合格为止。

1.8 本设备规范书未尽事宜，由供需双方共同协商确定。

2、引用标准下列标准所包含的条文，通过在本规范中引用而构成本规范的条文，所有标准都会被修订，使用本规范的各方应考虑使用下列标准最新版本的可能性。

GB/T14049-2008 额定电压10kV架空绝缘电缆GB/T1179-1999 圆线同心绞架空线GB/T3953-2009 电工圆铜线GB/T3955-2009 电工圆铝线GB/T8815-2008 电线电缆用软聚氯乙烯塑料JB/T10437-2004 电线电缆用可交联聚乙烯绝缘料GB/T2951-2008 电缆和光缆绝缘和护套材料通用试验方法GB/T2952-2008 电缆外护层GB/T3048-2007 电线电缆电性能试验方法GB/T6995.5-2008 电线电缆识别标志方法第5部分：电力电缆绝缘线芯识别标志JB/T8137-1999 电线电缆交货盘3、使用条件3.1 运行条件交联聚乙烯绝缘----------90℃。

10kv架空线路设计规范篇一：10kV及以下架空配电线路设计技术规程10kV及以下架空配电线路设计技术规程DL／T 5220—XX前言本标准是根据原国家经贸委《关于下达XX年度电力行业标准制、修订计划项目的通知》(国经贸电力[XX]70号)的安排，对原水利电力部1987年1月颁发的SDJ206--1987《架空配电线路设计技术规程》进行的修订。

本标准较修订前的规程有以下重要技术内容的改变：(1)本标准将范围明确为10kV及以下架空电力线路设计，以满足城市和农村供电的要求。

(2)为满足城市电网供电的可靠性及电能质量日益提高的要求，1990年以后在我国大中城市配电线路建设中逐步采用架空绝缘导线。

故本次修订增加了10kV及以下绝缘导线设计的有关内容。

(3)对交叉跨越提出了补充，补充了典型气象区。

(4)原规程中某些不适合当前生产要求的章节条款，已予删除或修改。

本标准实施后代替SDJ206--1987。

本标准的附录A、附录B、附录C、附录D均为规范性附录。

本标准由中国电力企业联合会提出。

本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。

本标准主要起草单位：天津电力设计院。

本标准参加起草单位：北京供电设计院、武汉供电设计院、南京电力设计研究院。

本标准主要起草人：李世森、程景春、许宝颐、刘寅初、刘纲、王学仑。

1 范围1．0．1 本标准规定了10kv及以下交流架空配电线路(以下简称配电线路)的设计原则。

1．0．2 本标准适用于10kV及以下交流架空配电线路的设计。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T1179 圆线同心绞架空导线GBl2527 额定电压lkV及以下架空绝缘电缆GBl4049 额定电压10kV、35kV架空绝缘电缆GB／T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB 50060 3一110kV高压配电装置设计规范GB 50061 66kV及以下架空电力线路设计规范DL／T765．1 架空配电线路金具技术条件DL／T5092 110kV~500kV架空送电线路设计技术规程DL／T5130 架空送电线路钢管杆设计技术规定JTJ001 公路工程技术标准3 术语和符号3．1 术语3．1．1平均运行张力 everyday tension导线在年平均气温计算情况下的弧垂最低点张力。

10kv架空线路设计规范篇一：10kV及以下架空配电线路设计技术规程10kV及以下架空配电线路设计技术规程DL／T 5220—XX前言本标准是根据原国家经贸委《关于下达XX年度电力行业标准制、修订计划项目的通知》(国经贸电力[XX]70号)的安排，对原水利电力部1987年1月颁发的SDJ206--1987《架空配电线路设计技术规程》进行的修订。

本标准较修订前的规程有以下重要技术内容的改变：(1)本标准将范围明确为10kV及以下架空电力线路设计，以满足城市和农村供电的要求。

(2)为满足城市电网供电的可靠性及电能质量日益提高的要求，1990年以后在我国大中城市配电线路建设中逐步采用架空绝缘导线。

故本次修订增加了10kV及以下绝缘导线设计的有关内容。

(3)对交叉跨越提出了补充，补充了典型气象区。

(4)原规程中某些不适合当前生产要求的章节条款，已予删除或修改。

本标准实施后代替SDJ206--1987。

本标准的附录A、附录B、附录C、附录D均为规范性附录。

本标准由中国电力企业联合会提出。

本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。

本标准主要起草单位：天津电力设计院。

本标准参加起草单位：北京供电设计院、武汉供电设计院、南京电力设计研究院。

本标准主要起草人：李世森、程景春、许宝颐、刘寅初、刘纲、王学仑。

1 范围1．0．1 本标准规定了10kv及以下交流架空配电线路(以下简称配电线路)的设计原则。

1．0．2 本标准适用于10kV及以下交流架空配电线路的设计。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T1179 圆线同心绞架空导线GBl2527 额定电压lkV及以下架空绝缘电缆GBl4049 额定电压10kV、35kV架空绝缘电缆GB／T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB 50060 3一110kV高压配电装置设计规范GB 50061 66kV及以下架空电力线路设计规范DL／T765．1 架空配电线路金具技术条件DL／T5092 110kV~500kV架空送电线路设计技术规程DL／T5130 架空送电线路钢管杆设计技术规定JTJ001 公路工程技术标准3 术语和符号3．1 术语3．1．1平均运行张力 everyday tension导线在年平均气温计算情况下的弧垂最低点张力。

工程10kV 单芯架空绝缘导线专用技术规范书工程名称（附项目编号）：建设单位：设计单位：设计联系人：1 招标设备需求一览表：2 设备技术配置表：3 其他技术条款：供货方应提供的技术文件3.1 长期载流量计算书。

3.2 短时过负荷曲线。

3.3 导体热稳定计算书。

3.4 允许弯曲半径。

3.4.1 敷设时弯曲半径；3.4.2 运行时弯曲半径。

3.5导体允许最大拉力。

3.6电气性能参数（导体直流电阻、绝缘电阻）。

4 使用说明本专用技术条件与湖南省电力公司10kV单芯架空绝缘导线通用技术规范书(A1版)构成完整的设备技术规范书。

湖南省电力公司10kV 单芯架空绝缘导线通用技术规范书(A1版)目录1 总则2 设备规范3 采用标准4 使用环境条件5 主要技术参数及要求6 试验7包装、标志和运输8其它1 总则1.1 本技术规范书的使用范围，适用于湖南省电力公司10kV单芯架空绝缘导线的订货招标。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品。

1.3 如投标方未以书面形式对本技术规范书的条文提出异议，则投标方提供的产品应完全满足本技术规范书的要求。

如有异议，不管是多么微小，都应有技术偏差表，并加以详细描述。

1.4 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。

1.5 本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按其中要求较高的标准执行。

1.6 本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。

2 设备规范2.1 设备名称10kV单芯架空绝缘导线2.2 设备数量见专用技术规范书3 采用标准GB/T1179-1999 铝绞线及钢芯铝绞线GB2951 电线电缆机械物理性能试验方法GB3048 电线电缆电性能试验方法GB3953 电工圆铜线GB3955 电工圆铝线GB3957 电力电缆铜、铝导电线芯GB4005 电线电缆交货盘GB6995 电线电缆识别标志方法GB7893 电工圆铝线及圆铝合金线铝镁硅系合金圆线GB14049-93 额定电压10kV 、35kV架空绝缘电缆4 使用环境条件4.1 环境条件4.1.1 海拔高度＜1000m4.1.2 最高气温45℃4.1.3 最低气温-10℃4.1.4 最大日温差25K4.1.5 相对湿度95%4.2 工程条件4.2.1 系统概况1) 系统额定电压10kV2) 系统最高电压12kV3) 系统额定频率50Hz4) 雷电冲击耐压水平 75kV5)架设条件架空敷设于杆、塔上，直接受阳光曝晒6）运行要求：电缆导体的额定运行温度为900C.短路时电缆导体最高温度部超过2500C.5 主要技术参数及要求5.1 型号：见专用技术规范书5.2 规格见专用技术规范书5.3导体5.3.1铝导体采用LY8或LY9型硬铝圆线，并符合GB/T17048-1997规定。

10kV及以下架空线路设计规范中华人民共和国电力行业标准 10kV 及以下架空线路设计规范 Erection and acceptance regulations for overhead distribution lines with insulated conductors 中华人民共和国电力工业部1 范围本规程规定了架空绝缘配电线路器材检验、施工技术要求、工程验收规则。

本规程适用于新建和改建的额定电压6,10kV中压和额定电压 1kV 及以下低压架空绝缘配电线路的施工及验收。

2 引用标准下列标准包含的条文，通过在本标准中的引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。

中华人民共和国电力行业标准 GB396—84 环形钢筋混凝土电杆 GB772—97 高压电瓷瓷件技术条件 GB1200—75 镀锌钢绞线GB2694—81 输电线路铁塔制造技术条件 GB4623—84 环形预应力混凝土电杆GB12527—90 额定电压 1kV 及以下架空绝缘电缆 GB14049—92 额定电压 10kV、35kV 架空绝缘电缆 DL/T464.1,5—92 额定电压 1kV 及以下架空绝缘电线金具和绝缘部件3 器材检验3.1 一般要求3.1.1 器材应符合现行国家标准，无国家标准时，应符合现行行业标准，无正式标准的新型器材，须经有关部门鉴定合格后方可采用。

3.1.2 器材须有出厂试验报告、产品合格证。

3.1.3 器材须进行下列检查，且符合: a外观检查无损坏或变形; b型号、规格正确; c技术文件齐全。

3.1.4 发现器材有下列情况之一者，应重做试验: a超过规定保管期限; b损伤或变形; c 对产品质量有怀疑。

3.2 架空绝缘线或称架空绝缘电缆3.2.1 中压架空绝缘线必须符合 GB14049 的规定。

3.2.2 低压架空绝缘线必须符合 GB12527 的规定。

10kV绝缘线、裸导线路运行维护规程一、绝缘导线部分1. 适用范围1.1 下列地区应采用10kV绝缘线路：1.1.1 线路走廊狭窄，架设常规裸导线线路与建筑物的间距不能满足安全要求，一时又不能改电缆入地1.1.2 10kV配电网中性点采用小电阻接地方式的地区1.1.3 高层建筑邻近地区1.1.4 人口密集地区、繁华街道1.1.5 风景绿化区和林区1.1.6 污秽严重的地区1.1.7 在施工地段、施工设备不能保证对电力线路的安全距离2. 导线1.2.1 10kV架空绝缘配电线路的导线宜采用轻型薄绝缘结构的交联聚乙烯（XLPE）绝缘导线，其绝缘厚度为大于 2.5mm,性能应符合国家标准（GB14049），并经两部鉴定合格。

1.2.2 10kV绝缘导线的设计安全系数不应小于3.0。

1.2.3 10kV绝缘导线采用铝芯，载面不应小于50mm2。

其允许载流量可视为与同截面裸导线相同。

3. 导线的安全使用1.3.1 绝缘线路的档距不应超过50m时，线间距离不应小于0.5m；如档距超过50m时，水平线间距离应加大。

1.3.2 10kV绝缘线路横担上下层的垂直距离不应小于0.5m，绝缘线横担与低压线横担的垂直距离不小于1.2m。

1.3.3 10kV绝缘线路的引流线对电杆距离不小于150mm，相间距离不小于200mm。

1.3.4 导线的耐张段不宜超过500m。

4. 防雷与接地1.4.1 10kV绝缘线路如在0.5km的路段内无防雷设施时，应装设一组避雷器；1.4.2 要求所有杆塔的顶套、横担进行接地。

5. 接户线1.5.1 10kV绝缘线路的接户线的档距不宜大于40m。

1.5.2 分界处装一组分界领克，分界领克电源侧引线应采用截面不小于50mm2的铝芯绝缘线，分界刀闸负荷侧宜采用截面不小于50mm2铝芯交联聚乙烯绝缘线。

支线负荷超过1000kV A时需加一台开关，在开关处加一组避雷器。

1.5.3 在分界处、T接点、预留接地点应考虑与周围环境的安全距离，若不能保证安全距离应采取绝缘化的措施。

技术规范1 范围本部分规定了10kV架空绝缘电缆招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。

本部分适用于10kV架空绝缘电缆招标。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 1179 圆线同心绞架空导线GB/T 2951 电缆和光缆绝缘和护套材料通用试验方法GB/T 3048 电线电缆电性能试验方法GB/T 3953 电工圆铜线GB/T 3955 电工圆铝线GB/T 3956 电缆的导体GB/T 4909 裸电线试验方法GB/T 6995 电线电缆识别标志方法GB/T 12706 额定电压1kV（Um=12kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件GB/T 14049 额定电压10kV架空绝缘电缆GB/T 19001 质量管理体系要求JB/T 8134 架空绞线用铝—镁—硅系合金圆线JB/T 8137 电线电缆交货盘JB/T 10696.3 电线电缆机械和理化性能试验方法3 技术参数和性能要求3.1 导体5.1.1 导体应采用紧压圆形绞合硬铜、硬铝、铝合金或钢芯铝绞线导体，其中铜导体应采用TY型硬铜圆线，并符合GB/T 3953的规定；铝导体应采用LY8或LY9型硬圆铝线，并符合GB/T 3955的规定；铝合金和钢芯铝绞线导体应符合GB/T 1179的规定。

导体的结构尺寸，机械拉断力及导体电阻应符合GB/T 14909的规定。

5.1.2 作为变压器引下线用的架空电缆应采用TR型软铜圆线，并符合GB/T 3953的规定。

5.1.3 导体表面应光洁，无油污，无损伤屏蔽及绝缘的毛刺，锐边，以及凸起或断裂的单线。

5.1.4 导体绞合时节径比和绞向应符合GB/T 3956和GB/T 1179的规定。

5.1.5 导体中的单线为7根及以下时，所有单线均不允许有接头，7根以上时，单线允许有接头，但成品绞线上两单线接头间的距离应不小于15m。

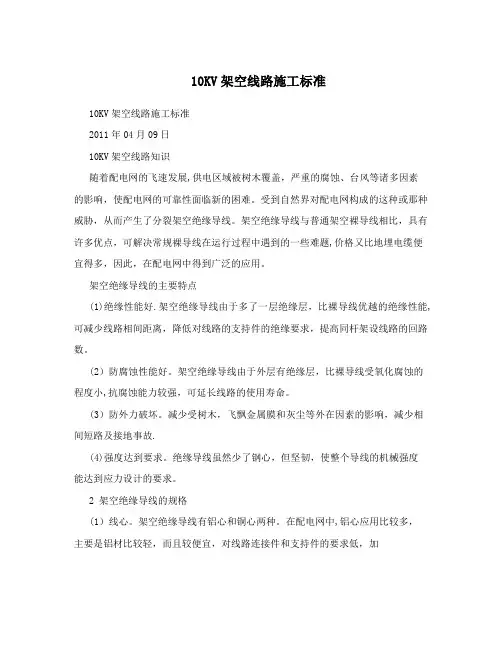

10KV架空线路施工标准10KV架空线路施工标准2011年04月09日10KV架空线路知识随着配电网的飞速发展,供电区域被树木覆盖，严重的腐蚀、台风等诸多因素的影响，使配电网的可靠性面临新的困难。

受到自然界对配电网构成的这种或那种威胁，从而产生了分裂架空绝缘导线。

架空绝缘导线与普通架空裸导线相比，具有许多优点，可解决常规裸导线在运行过程中遇到的一些难题,价格又比地埋电缆便宜得多，因此，在配电网中得到广泛的应用。

架空绝缘导线的主要特点(1)绝缘性能好.架空绝缘导线由于多了一层绝缘层，比裸导线优越的绝缘性能,可减少线路相间距离，降低对线路的支持件的绝缘要求，提高同杆架设线路的回路数。

(2）防腐蚀性能好。

架空绝缘导线由于外层有绝缘层，比裸导线受氧化腐蚀的程度小,抗腐蚀能力较强，可延长线路的使用寿命。

(3）防外力破坏。

减少受树木，飞飘金属膜和灰尘等外在因素的影响，减少相间短路及接地事故.(4)强度达到要求。

绝缘导线虽然少了钢心，但坚韧，使整个导线的机械强度能达到应力设计的要求。

2 架空绝缘导线的规格(1）线心。

架空绝缘导线有铝心和铜心两种。

在配电网中,铝心应用比较多，主要是铝材比较轻，而且较便宜，对线路连接件和支持件的要求低，加上原有的配电网也以钢心铝绞线为主，选用铝心线便于原有网络的连接。

在实际使用中也多选用铝心线。

铜心线主要是作为变压器及开关设备的引下线。

(2)绝缘材料。

架空绝缘导线的绝缘保护层有厚绝缘(3(4mm)和薄绝缘（2(5mm）两种。

厚绝缘的运行时允许与树木频繁接触，薄绝缘的只允许与树木短时接触。

绝缘保护层又分为交联聚乙烯和轻型聚乙烯，交联聚乙烯的绝缘性能更优良.常用的lOkV架空绝缘导线如表1所示。

3 架空绝缘导线的敷设方式（1）单根常规敷设方式.这种架设方式就是采用目前裸导线的常规水泥电杆、铁附件及陶瓷绝缘子配件，按裸体导线架设方式进行架设，比较适合于老线路进行改造和走廊较充分的区域. (2）单根敷设采用特制的绝缘支架把导线悬挂，这种方式可增加架设的回路数，节省线路走廊,降低线路单位造价。

10kV架空绝缘导线技术参数表（全）最全10kV架空绝缘导线技术参数表⽬次1 标准技术参数 (1)1.1JKYJ铜芯交联聚⼄烯绝缘架空电缆标准技术参数 (1)1.2JKLYJ铝芯交联聚⼄烯绝缘架空电缆标准技术参数 (5)1.3JKLGYJ钢芯铝绞线芯交联聚⼄烯绝缘架空电缆标准技术参数 (10)2 项⽬需求部分 (16)2.1货物需求及供货范围⼀览表 (16)2.2图纸资料提交单位 (16)2.3⼯程概况 (16)2.4使⽤条件 (17)2.5项⽬单位技术差异 (17)3 投标⼈响应部分 (17)1 标准技术参数投标⼈应仔细阅读“表25 货物需求及供货范围⼀览表”，并认真逐项填写所招标规格的10kV架空绝缘导线技术参数响应表中“投标⼈保证值”，不能以“响应”两字代替，不允许改动标准参数值。

如有偏差，请填写技术偏差表。

1.1 JKYJ铜芯交联聚⼄烯绝缘架空电缆标准技术参数表1 JKYJ-25技术参数表表2 JKYJ-35技术参数表表3 JKYJ-50技术参数表表4 JKYJ-70技术参数表表5 JKYJ-95技术参数表表6 JKYJ-120技术参数表表7 JKYJ-150技术参数表表8 JKYJ-185技术参数表表9 JKYJ-240技术参数表表10 JKYJ-300技术参数表1.2 JKLYJ铝芯交联聚⼄烯绝缘架空电缆标准技术参数表11 JKLYJ-25技术参数表表12 JKLYJ-35技术参数表表13 JKLYJ-50技术参数表表14 JKLYJ-70技术参数表表15 JKLYJ-95技术参数表表16 JKLYJ-120技术参数表表17 JKLYJ-150技术参数表表18 JKLYJ-185技术参数表表19 JKLYJ-240技术参数表表20 JKLYJ-300技术参数表1.3 JKLGYJ钢芯铝绞线芯交联聚⼄烯绝缘架空电缆标准技术参数表21 JKLGYJ-50/8技术参数表表22 JKLGYJ-70/10技术参数表表23 JKLGYJ-70/40技术参数表表24 JKLGYJ-95/15技术参数表表25 JKLGYJ-95/20技术参数表表26 JKLGYJ-95/55技术参数表表27 JKLGYJ-120/20技术参数表表28 JKLGYJ-120/25技术参数表表29 JKLGYJ-150/20技术参数表表30 JKLGYJ-150/25技术参数表表31 JKLGYJ-150/35技术参数表表32 JKLGYJ-185/30技术参数表表33 JKLGYJ-240/30技术参数表表34 JKLGYJ-240/40技术参数表2 项⽬需求部分2.1 货物需求及供货范围⼀览表表35 货物需求及供货范围⼀览表注：（1）项⽬单位在表中“⼯程名称”栏填写使⽤所采购架空绝缘导线的⼯程项⽬名称。

中华人民共和国电力行业标准DL/T601—1996架空绝缘配电线路设计技术规程Design technique requlationsfor overhead distribution lines with insulated conductors中华人民共和国电力工业部1996-06-06批准1996-10-01实施1范围本规程规定了架空绝缘配电线路、变压器台、开关设备和接户线设计的技术规则。

本规程适用于新建和改建的额定电压为6～10kV(中压)和额定电压为1kV及以下(低压)架空绝缘配电线路工程设计。

2引用标准下列标准包含的条文，通过在本标准中的引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。

GB1000—88高压线路针式瓷绝缘子GB1001—86盘形悬式瓷绝缘子技术条件GB12527—90额定电压1kV及以下架空绝缘电缆GB14049—92额定电压10kV、35kV架空绝缘电缆DL/T464.1～5—92额定电压1kV及以下架空绝缘电线金具和绝缘部件SDJ3—87架空送电线路设计技术规程SDJ206—87架空配电线路设计技术规程3总则3.1架空绝缘配电线路的设计应与城市的总体规划相协调。

如无地区配网规划，导体截面宜按20a用电负荷发展规划确定。

3.2下列地区在无条件采用电缆线路供电时应采用架空绝缘配电线路：a)架空线与建筑物的距离不能满足SDJ206要求的地区；b)高层建筑群地区；c)人口密集，繁华街道区；d)绿化地区及林带；e)污秽严重地区。

3.3低压配电系统宜采用架空绝缘配电线路。

4气象条件4.1架空绝缘配电线路设计所采用的气象条件，应根据当地的气象资料(采用10a一遇的数值)和附近已有线路的运行经验确定。

如当地的气象资料与附录A 典型气象区接近，宜采用典型气象区所列的数值。

4.2 架空绝缘配电线路的最大设计风速值，应采用离地面10m 高处、10a 一遇10min 平均最大值。

中华人民共和国电力行业标准Erection and acceptance regulationsfor overhead distribution lines with insulated conductors中华人民共和国电力工业部1范围本规程规定了架空绝缘配电线路器材检查、施工技术规定、工程验收规则。

本规程合用于新建和改建的额定电压6～10kV(中压)和额定电压1kV及以下(低压)架空绝缘配电线路的施工及验收。

2引用标准下列标准包含的条文，通过在本标准中的引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的也许性。

中华人民共和国电力行业标准GB396—84环形钢筋混凝土电杆GB772—97高压电瓷瓷件技术条件GB1200—75镀锌钢绞线GB2694—81输电线路铁塔制造技术条件GB4623—84环形预应力混凝土电杆GB12527—90额定电压1kV及以下架空绝缘电缆GB14049—92额定电压10kV、35kV架空绝缘电缆DL/T464.1～5—92额定电压1kV及以下架空绝缘电线金具和绝缘部件3器材检查3.1一般规定3.1.1器材应符合现行国家标准，无国家标准时，应符合现行行业标准，无正式标准的新型器材，须经有关部门鉴定合格后方可采用。

3.1.2器材须有出厂实验报告、产品合格证。

3.1.3器材须进行下列检查，且符合：a)外观检查无损坏或变形；b)型号、规格对的；c)技术文献齐全。

3.1.4发现器材有下列情况之一者，应重做实验：a)超过规定保管期限；b)损伤或变形；c)对产品质量有怀疑。

3.2架空绝缘线(或称架空绝缘电缆)3.2.1中压架空绝缘线必须符合GB14049的规定。

3.2.2低压架空绝缘线必须符合GB12527的规定。

3.2.3安装导线前，应先进行外观检查，且符合下列规定：a)导体紧压，无腐蚀；b)绝缘线端部应有密封措施；c)绝缘层紧密挤包，表面平整圆滑，色泽均匀，无尖角、颗粒，无烧焦痕迹。

10KV架空绝缘导线知识随着配电网的飞速发展，供电区域被树木覆盖，严重的腐蚀、台风等诸多因素的影。

向，使配电网的可靠性面临新的困难。

受到自然界对配电机械强度能达到应力设计的要求。

2 架空绝缘导线的规格(1)线心。

架空绝缘导线有铝心和铜心两种。

在配电网中，铝心应用精心整理比较多，主要是铝材比较轻，而且较便宜，对线路连接件和支持件的要求低，加上原有的配电网也以钢心铝绞线为主，选用铝心线便于原有网络的连接。

在实际使用中也多选用铝心线。

铜心线主要是作为变压器及开关设备的引下线。

减少树木的砍伐(架设初期及运行维护阶段)，解决于许多难题，与绿化、林业等部门的矛盾也减少，保护好了生态环境，同时美化了市容，而且降低了线路接地故障。

精心整理(2)适用于多飞飘金属灰尘及多污染的区域。

在老工业区，由于环保达不到标准，金属加工企业，经常有飞飘金属灰尘随风飘扬。

在火力发电厂、化工厂的污染区域，造成架空配电线路短路、接地故障。

采用架空绝缘导线，是防止lOkV配电线路短路接地的较好途径。

10kY(6)有利于防台风。

由于架空裸导线线路的抗台风能力较差，台风一到，线路跳闸此起彼伏。

采用架空绝缘导线后，导线瞬间相碰不会造成短路，减少了故障，大大提高线路的抗台风能力。

精心整理5 架空绝缘导线的设计及施工(1)绝缘导线。

常用的架空绝缘导线的最大允许载流量如表2所示。

从表中可以看出，绝缘导线与裸导线在同一个规格内，绝缘导线的载流量比裸导线载流量要小。

因为绝缘导线加上绝缘层以后，导线的散热较差，0．3m；2m。

要在档距内连接，可在耐张杆跳线时连接。

如果确实要在档距内连接，在一个档距内，每根导线不能超过一个承接头。

接头距导线的固定点，不应小于0．5m。

不同金属、不同规格、不同绞向的绝缘线严禁在档距内做承精心整理力连接。

绝缘导线的连接点应使用绝缘罩或自粘绝缘胶带进行包扎。

(5)绝缘导线的弧垂。

导线架设后考虑到塑性伸长率对弧垂的影响，应采用减少弧垂法补偿，弧垂减少的百分数为：铝或铝合金心绝缘线20％，铜心绝缘线7％-8％。

一、前言电力是现代社会的重要基础设施，而架空配电线路作为电力传输的重要手段，其设计技术规程对于保障电网安全稳定运行至关重要。

本文将针对10千伏及以下架空配电线路的设计技术规程进行深入探讨，旨在提高设计人员的专业水平，保障电网的安全可靠运行。

二、设计基本原则1.合理确定线路走向和布置方式2.充分考虑线路的承载能力和电气性能3.保证线路的安全可靠运行4.合理利用杆塔和绝缘子5.符合环境保护和美观要求三、设计要求1.选线要求(1)综合考虑线路输电容量、运行可靠性和规划要求(2)考虑地形地貌、气候条件、防雷要求等(3)选择导线、地线及绝缘子等材料和规格2.杆塔要求(1)根据线路电位分布、荷载及地形情况合理选取杆塔型号和布设(2)不同档距杆塔的应用要求3.导线要求(1)按照设计要求选用合适的导线型号(2)导线的悬挂数、侧展、和跳线的合理布设4.绝缘子要求(1)结构合理、可靠的支、挂装设(2)绝缘子串的合理串联方式5.地线和接地要求(1)合理选用地线型号和规格(2)接地电阻的要求及设计6.工程附属设施(1)防护装置和标志牌设置规定(2)确保施工和维护人员的安全四、环境保护要求1.设计要充分考虑环境保护的要求2.在设计中采用对环境影响小的材料和工艺3.合理布置和保护线路及附属设施，减少对环境的影响4.符合相关环保法规和标准要求五、总结与展望本文围绕10千伏及以下架空配电线路设计技术规程进行了系统而全面的阐述，通过对设计基本原则、设计要求、环境保护要求等方面的分析，深入探讨了架空配电线路设计的重要内容和要点。

在今后的工作和研究中，我们将进一步完善相关技术规程，不断提高设计水平，为电网安全稳定运行贡献更多力量。

六、设备选型要求1.设备选型的基本原则(1)根据线路的输电能力需求、运行环境和技术经济指标等因素，合理选取设备型号和规格。

(2)要求设备符合国家规定的产品标准和安全要求。

2.主要设备选型(1)断路器、隔离开关等开关设备的选型要求- 选择合适的操作特性和短路电流开断能力，满足线路的运行要求。

实用标准文案最全 10kV 架空绝缘导线技术参数表精彩文档目次1标准技术参数 (1)1.1JKYJ 铜芯交联聚乙烯绝缘架空电缆标准技术参数 (1)1.2JKLYJ 铝芯交联聚乙烯绝缘架空电缆标准技术参数 (5)1.3JKLGYJ钢芯铝绞线芯交联聚乙烯绝缘架空电缆标准技术参数 (10)2项目需求部分 (16)2.1货物需求及供货范围一览表 (16)2.2图纸资料提交单位 . (16)2.3工程概况 . (16)2.4使用条件 . (17)2.5项目单位技术差异 . (17)3投标人响应部分 (17)1 标准技术参数投标人应仔细阅读“表25 货物需求及供货范围一览表”，并认真逐项填写所招标规格的10kV 架空绝缘导线技术参数响应表中“投标人保证值”，不能以“响应”两字代替，不允许改动标准参数值。

如有偏差，请填写技术偏差表。

1.1 JKYJ 铜芯交联聚乙烯绝缘架空电缆标准技术参数表1 JKYJ-25 技术参数表序号项目单位标准参数植投标人保证植1制造厂（商）（投标人填写）2原产地（投标人填写）表面应光洁，并不3外观及表面质量/得有与良好的商品（投标人填写）不相称的任何缺陷。

4标称截面225（投标人填写）mm5导体最少单线根数根6（投标人填写）6导体直径（参考值）mm 6.0（投标人填写）7导体屏蔽层最小厚度（近似值）mm0.5（投标人填写）8薄绝缘mm2.5（投标人填写）绝缘标称厚度3.4（投标人填写）普通绝缘9绝缘屏蔽层标称厚度mm 1.0（投标人填写）1020℃时导体直流电阻Ω /km≤ 0.749（投标人填写）11导体拉断力N≥8465（投标人填写）表2 JKYJ-35 技术参数表序号项目单位标准参数植投标人保证植1制造厂（商）（投标人填写）2原产地（投标人填写）表面应光洁，并不3外观及表面质量/得有与良好的商品（投标人填写）不相称的任何缺陷。

4标称截面235（投标人填写）mm5导体最少单线根数根6（投标人填写）6导体直径（参考值）mm7.0（投标人填写）7导体屏蔽层最小厚度（近似值）mm0.5（投标人填写）8薄绝缘mm2.5（投标人填写）绝缘标称厚度3.4（投标人填写）普通绝缘9绝缘屏蔽层标称厚度mm 1.0（投标人填写）1020℃时导体直流电阻Ω /km≤ 0.540（投标人填写）11导体拉断力N≥ 11731（投标人填写）表3 JKYJ-50 技术参数表序号项目单位标准参数植投标人保证植1制造厂（商）（投标人填写）2原产地（投标人填写）表面应光洁，并不3外观及表面质量/得有与良好的商品（投标人填写）不相称的任何缺陷。

10kV配电线路—常用架空绝缘电缆（绝缘线）参数电力实事china-xinnengyuan电力技术政策新闻心电感应小荷所谓架空线是相对电缆说的，就是由杆塔将导线架设在一定高度传输电能的线路。

对于高压输配电网架空线的对地绝缘一般是靠空气的，以前的配电线路（10kV以下除380V）一般也采用裸导线，但由于市区配电环境复杂，常常发生短路接地及雷击线路的情况，导致供电可靠性降低，所以目前一般10kV以下架空线路都采用绝缘导线（即导线外层包裹绝缘层），这就是所谓的绝缘架空线绝缘电缆，许多时候称为架空绝缘导线，下列也称架空绝缘导线。

这里主要介绍10kV用的架空架空线绝缘电缆的参数。

架空绝缘导线的主要特点1.1 绝缘性能好架空绝缘导线由于多了一层绝缘层，比裸导线优越的绝缘性能，可减少线路相间距离，降低对线路的支持件的绝缘要求，提高同杆架设线路的回路数。

1.2 防腐蚀性能好架空绝缘导线由于外层有绝缘层，比裸导线受氧化腐蚀的程度小，抗腐蚀能力较强，可延长线路的使用寿命。

1.3 防外力破坏减少受树木，飞飘金属膜和灰尘等外在因素的影响，减少相间短路及接地事故。

1.4 强度达到要求绝缘导线虽然少了钢心，但坚韧，使整个导线的机械强度能达到应力设计的要求。

架空绝缘导线的规格2.1 线心架空绝缘导线有铝心和铜心两种。

在配电网中，铝心应用比较多，主要是铝材比较轻，而且较便宜，对线路连接件和支持件的要求低，加上原有的配电网也以钢心铝绞线为主，选用铝心线便于原有网络的连接。

在实际使用中也多选用铝心线。

铜心线主要是作为变压器及开关设备的引下线。

2.2 绝缘材料架空绝缘导线的绝缘保护层有厚绝缘(3．4mm)和薄绝缘(2．5mm)两种。

厚绝缘的运行时允许与树木频繁接触，薄绝缘的只允许与树木短时接触。

绝缘保护层又分为交联聚乙烯和轻型聚乙烯，交联聚乙烯的绝缘性能更优良。

2.3 规格型号表示方法及意义表示方法为：代号-额定电压芯数×标称截面标准编号如：JKLYJ-10 1×120 GB/T 14049-2008表示意思为铝芯交联聚乙烯绝缘架空电缆，额定电压10kV，单芯，标称截面为120mm2。
