最全10kV架空绝缘导线技术参数表

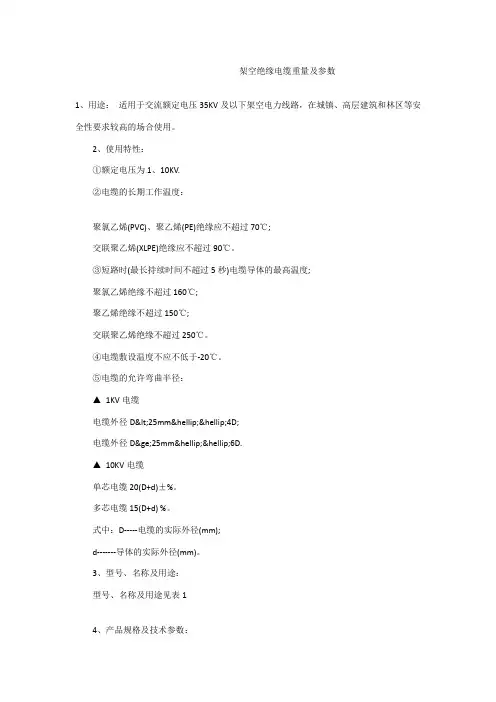

架空绝缘电缆重量及参数1、用途：适用于交流额定电压35KV及以下架空电力线路，在城镇、高层建筑和林区等安全性要求较高的场合使用。

2、使用特性：①额定电压为1、10KV.②电缆的长期工作温度：聚氯乙烯(PVC)、聚乙烯(PE)绝缘应不超过70℃;交联聚乙烯(XLPE)绝缘应不超过90℃。

③短路时(最长持续时间不超过5秒)电缆导体的最高温度;聚氯乙烯绝缘不超过160℃;聚乙烯绝缘不超过150℃;交联聚乙烯绝缘不超过250℃。

④电缆敷设温度不应不低于-20℃。

⑤电缆的允许弯曲半径：▲1KV电缆电缆外径D<25mm……4D;电缆外径D≥25mm……6D.▲10KV电缆单芯电缆20(D+d)±%。

多芯电缆15(D+d) %。

式中：D-----电缆的实际外径(mm);d-------导体的实际外径(mm)。

3、型号、名称及用途：型号、名称及用途见表14、产品规格及技术参数：▲额定电压，芯数及标称截面见表2。

(表略)注：(1)其中K为带承载的中性导体，按工程设计要求，可任选其中截面与主线搭配。

(2)其中(A)为承载钢绞线，(B)为承载铝合金绞线，▲电缆的技术参数如表3-9。

注：轻型薄绝缘结构架空电缆无半导电内屏蔽层。

表4 JKV JKLV-1KV聚氯乙烯绝缘架空电缆表5 JKY,JKLY-1KV聚乙烯绝缘架空电缆①导体应采用紧压圆形绞合导线，其最大电阻及最小拉断力应符合表3规定。

②承载绞线的拉断力应符合表10的规定。

③绝缘应采用黑色耐候聚氯乙烯、聚乙烯和交联聚乙烯，绝缘电阻应符合表11。

④电缆应能经受规定的交流电压试验1分钟，绝缘应不击穿。

试验电压值如表12。

⑤有绝缘屏蔽的10KV电缆，应进行局部放电试验，其放电量应不大于20PC。

6、交货要求：交货长度由供需双方协商确定。

长度计量误差应不超过±%.7、储运须知：电缆端头应密封防水并避免露天存放。

第3章主要设计原则3.1大档距杆塔电气主要设计原则3.1.1气象条件（1）基本风速按照新颁布的《66kV及以下架空电力线路设计规》，结合南网五省区的实际情况，并综合考虑经济性、安全性和通用性，10kV架空线路标准设计基本风速采用离地10m高，30年一遇10min平均最大风速，分别取25m/s、30m/s和35m/s。

（2）覆冰取值综合考虑南方电网五省区2008年冰灾后工程设计冰厚的取值情况，本标准设计的覆冰取值主要原则如下：基本风速为25m/s时：无冰、10mm和20mm（重冰）；基本风速为30m/s时：无冰；基本风速为35m/s时：无冰。

根据上述原则，再对其他气象要素进行适当归并，本标准设计的设计气象组合见表3.1-1。

表3.1-1 10kV架空线路标准设计气象组合3.1.2导线根据南方电网五省区电网规划原则，综合考虑现有工程及远期规划中的导线截面选择情况，10kV架空线路推荐采用的导线截面和型号如表3.1-2所示，导线的安全系数和主要技术参数分别如表3.1-3和表3.1-4所示。

表3.1-2 导线标称截面和型号表3.1-3 导线安全系数距杆塔按120 mm2和240mm2两种导线截面进行的设计。

表3.1-4 钢芯铝绞线主要技术参数表3.1.3海拔高度根据南方电网五省区海拔高度的不同分布情况（、广西和主要为0～1000m，主要为1000～2000m，主要为2000～3000m）以及不同海拔高度对塔头间隙的影响较小，本标准设计模块库海拔高度均按0～3000m考虑。

3.1.4杆塔型式及回路数10kV大档距杆塔标准设计考虑了混凝土杆和螺栓角钢塔型式，均只考虑单回路情况。

3.1.5导线排列方式综合考虑南方电网五省区以往10kV架空线路的工程经验，10kV大档距杆塔标准设计杆塔导线排列方式按表3.1-4所示考虑。

表3.1-4 导线排列方式3.1.6杆塔规划杆塔规划必须技术可行、经济合理，针对南方电网五省区的特点，制定规划原则，既考虑统一性，又兼顾差异性，使其在具体工程的应用中杆塔的利用系数尽量接近1.0，取得较好的经济效益。

最全10kV架空绝缘导线技术参数表目次1 标准技术参数 (1)1.1JKYJ铜芯交联聚乙烯绝缘架空电缆标准技术参数 (1)1.2JKLYJ铝芯交联聚乙烯绝缘架空电缆标准技术参数 (5)1.3JKLGYJ钢芯铝绞线芯交联聚乙烯绝缘架空电缆标准技术参数 (10)2 项目需求部分 (16)2.1货物需求及供货范围一览表 (16)2.2图纸资料提交单位 (16)2.3工程概况 (16)2.4使用条件 (17)2.5项目单位技术差异 (17)3 投标人响应部分 (17)1 标准技术参数投标人应仔细阅读“表25 货物需求及供货范围一览表”，并认真逐项填写所招标规格的10kV架空绝缘导线技术参数响应表中“投标人保证值”，不能以“响应”两字代替，不允许改动标准参数值。

如有偏差，请填写技术偏差表。

1.1 JKYJ铜芯交联聚乙烯绝缘架空电缆标准技术参数表1 JKYJ-25技术参数表表2 JKYJ-35技术参数表表3 JKYJ-50技术参数表表4 JKYJ-70技术参数表表5 JKYJ-95技术参数表表6 JKYJ-120技术参数表表7 JKYJ-150技术参数表表8 JKYJ-185技术参数表表9 JKYJ-240技术参数表表10 JKYJ-300技术参数表1.2 JKLYJ铝芯交联聚乙烯绝缘架空电缆标准技术参数表11 JKLYJ-25技术参数表表12 JKLYJ-35技术参数表表13 JKLYJ-50技术参数表表14 JKLYJ-70技术参数表表15 JKLYJ-95技术参数表表16 JKLYJ-120技术参数表表17 JKLYJ-150技术参数表表18 JKLYJ-185技术参数表表19 JKLYJ-240技术参数表表20 JKLYJ-300技术参数表1.3 JKLGYJ钢芯铝绞线芯交联聚乙烯绝缘架空电缆标准技术参数表21 JKLGYJ-50/8技术参数表表22 JKLGYJ-70/10技术参数表表23 JKLGYJ-70/40技术参数表表24 JKLGYJ-95/15技术参数表表25 JKLGYJ-95/20技术参数表表26 JKLGYJ-95/55技术参数表表27 JKLGYJ-120/20技术参数表表28 JKLGYJ-120/25技术参数表表29 JKLGYJ-150/20技术参数表表30 JKLGYJ-150/25技术参数表表31 JKLGYJ-150/35技术参数表表32 JKLGYJ-185/30技术参数表表33 JKLGYJ-240/30技术参数表表34 JKLGYJ-240/40技术参数表2 项目需求部分2.1 货物需求及供货范围一览表表35 货物需求及供货范围一览表注：（1）项目单位在表中“工程名称”栏填写使用所采购架空绝缘导线的工程项目名称。

10KV架空绝缘导线技术部分10KV 架空绝缘导线投标书（技术部分）1．总则1.1投标需知1.1.1 我公司认真阅读招标书，我公司提供的产品满足标书提出的要求。

1.1.2 我公司以书面的形式对招标书全部条款作出应答。

1.1.3 招标书的技术指标与投标书响应的技术指标不一致时，按两者之间较高的执行。

1.1.4 招标书经我厂书面确认后，成为订货合同的技术附件，与合同正文具有等同的法律效力。

1.2我公司提供的文件1.2.1 型式试验报告见附表1.2.2 省级以上的产品鉴定证书，见附表1.2.3 质量体系认证证书，见附表1.2.4 运行业绩，见附表1.2.5 产品的结构图和结构尺寸图，见本条款41.2.6 差异表，见附表1.2.7 生产设备和试验仪器，见下表：1.2.8 主要原材料清单，见附表2．应遵循的主要标准GB14049-93 额定电压10KV、35KV架空绝缘电缆3. 使用条件3.1 运行条件3.1.1 系统标称电压和频率： 10KV、50HZ3.1.2 系统最高运行电压： 12KV3.1.3 系统接地方式：中性点不接地系统，单相接地时允许持续运行8小时。

3.2 环境条件3.2.1 环境温度：-10℃--+45℃3.3 敷设条件架空敷设。

3.4 运行要求3.4.1 电缆导体的最高额定温度为90℃。

3.4.2 短路时电缆导体的最高温度不超过250℃。

3.4.3 短路时间不超过5秒4. 技术要求（1）产品的结构图10KV架空绝缘电缆产品结构图(2)结构尺寸表及技术参数表结构尺寸表及技术参数表一（JKLYJ）（JKYJ）（JKLYJ/Q）4．1 导体导体的生产在500型框绞机上进行，采用拉模分层紧压。

导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边。

无凸起或断裂的单线。

导体应为圆形单线绞合紧压导线，紧压系数不小于0.9. 铜导体材料应为无氧铜杆。

铝导体材料为A00铝。

4．2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽采用三层共挤工艺，生产设备为0+3干法交联生产线，全封闭式化学交联和1+2温水交联设备。

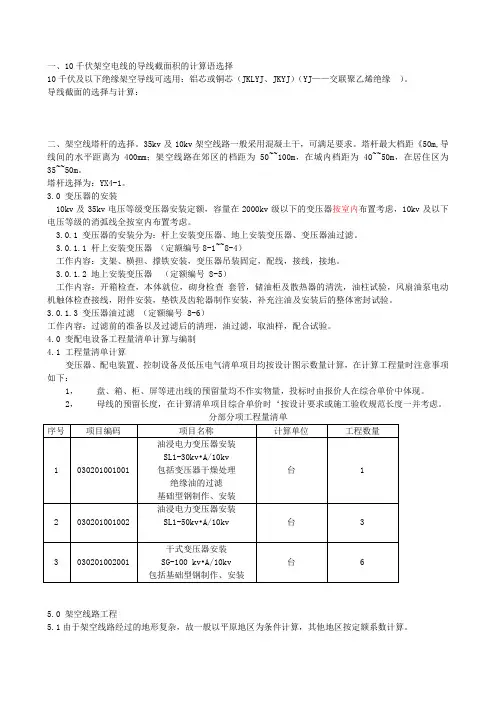

一、10千伏架空电线的导线截面积的计算语选择10千伏及以下绝缘架空导线可选用：铝芯或铜芯（JKLYJ、JKYJ）（YJ——交联聚乙烯绝缘）。

导线截面的选择与计算：二、架空线塔杆的选择。

35kv及10kv架空线路一般采用混凝土干，可满足要求。

塔杆最大档距《50m,导线间的水平距离为400mm；架空线路在郊区的档距为50~~100m，在城内档距为40~~50m，在居住区为35~~50m。

塔杆选择为：YX4-1。

3.0 变压器的安装10kv及35kv电压等级变压器安装定额，容量在2000kv级以下的变压器按室内布置考虑，10kv及以下电压等级的消弧线全按室内布置考虑。

3.0.1 变压器的安装分为：杆上安装变压器、地上安装变压器、变压器油过滤。

3.0.1.1 杆上安装变压器（定额编号8-1~~8-4）工作内容：支架、横担、撑铁安装，变压器吊装固定，配线，接线，接地。

3.0.1.2 地上安装变压器（定额编号 8-5）工作内容：开箱检查，本体就位，砌身检查套管，储油柜及散热器的清洗，油柱试验，风扇油泵电动机触体检查接线，附件安装，垫铁及齿轮器制作安装，补充注油及安装后的整体密封试验。

3.0.1.3 变压器油过滤（定额编号 8-6）工作内容：过滤前的准备以及过滤后的清理，油过滤，取油样，配合试验。

4.0 变配电设备工程量清单计算与编制4.1 工程量清单计算变压器、配电装置、控制设备及低压电气清单项目均按设计图示数量计算，在计算工程量时注意事项如下：1，盘、箱、柜、屏等进出线的预留量均不作实物量，投标时由报价人在综合单价中体现。

2，母线的预留长度，在计算清单项目综合单价时‘按设计要求或施工验收规范长度一并考虑。

分部分项工程量清单5.0 架空线路工程5.1由于架空线路经过的地形复杂，故一般以平原地区为条件计算，其他地区按定额系数计算。

地形系数架空线路的组成：架空线路主要由电杆、导线、横担、瓷瓶、拉线、金具等部分组成。

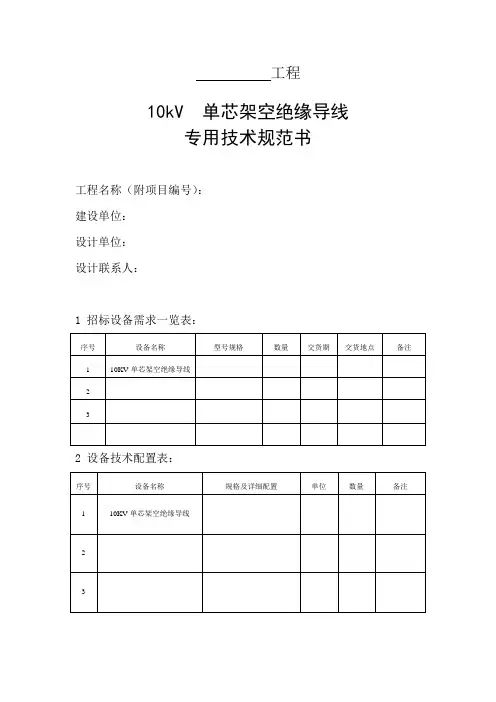

工程10kV 单芯架空绝缘导线专用技术规范书工程名称（附项目编号）：建设单位：设计单位：设计联系人：1 招标设备需求一览表：2 设备技术配置表：3 其他技术条款：供货方应提供的技术文件3.1 长期载流量计算书。

3.2 短时过负荷曲线。

3.3 导体热稳定计算书。

3.4 允许弯曲半径。

3.4.1 敷设时弯曲半径；3.4.2 运行时弯曲半径。

3.5导体允许最大拉力。

3.6电气性能参数（导体直流电阻、绝缘电阻）。

4 使用说明本专用技术条件与湖南省电力公司10kV单芯架空绝缘导线通用技术规范书(A1版)构成完整的设备技术规范书。

湖南省电力公司10kV 单芯架空绝缘导线通用技术规范书(A1版)目录1 总则2 设备规范3 采用标准4 使用环境条件5 主要技术参数及要求6 试验7包装、标志和运输8其它1 总则1.1 本技术规范书的使用范围，适用于湖南省电力公司10kV单芯架空绝缘导线的订货招标。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品。

1.3 如投标方未以书面形式对本技术规范书的条文提出异议，则投标方提供的产品应完全满足本技术规范书的要求。

如有异议，不管是多么微小，都应有技术偏差表，并加以详细描述。

1.4 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。

1.5 本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按其中要求较高的标准执行。

1.6 本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。

2 设备规范2.1 设备名称10kV单芯架空绝缘导线2.2 设备数量见专用技术规范书3 采用标准GB/T1179-1999 铝绞线及钢芯铝绞线GB2951 电线电缆机械物理性能试验方法GB3048 电线电缆电性能试验方法GB3953 电工圆铜线GB3955 电工圆铝线GB3957 电力电缆铜、铝导电线芯GB4005 电线电缆交货盘GB6995 电线电缆识别标志方法GB7893 电工圆铝线及圆铝合金线铝镁硅系合金圆线GB14049-93 额定电压10kV 、35kV架空绝缘电缆4 使用环境条件4.1 环境条件4.1.1 海拔高度＜1000m4.1.2 最高气温45℃4.1.3 最低气温-10℃4.1.4 最大日温差25K4.1.5 相对湿度95%4.2 工程条件4.2.1 系统概况1) 系统额定电压10kV2) 系统最高电压12kV3) 系统额定频率50Hz4) 雷电冲击耐压水平 75kV5)架设条件架空敷设于杆、塔上，直接受阳光曝晒6）运行要求：电缆导体的额定运行温度为900C.短路时电缆导体最高温度部超过2500C.5 主要技术参数及要求5.1 型号：见专用技术规范书5.2 规格见专用技术规范书5.3导体5.3.1铝导体采用LY8或LY9型硬铝圆线，并符合GB/T17048-1997规定。

一、柱上隔离开关（1）额定频率：50Hz。

（2）额定电压：12kV。

（3）额定电流：630A。

（4）绝缘水平：见下表。

柱上隔离开关额定绝缘水平 kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。

2）最大风速：30m/s。

3）环境相对湿度：日平均值95%；月平均值90%。

4）地震烈度：8度。

5）污秽等级：3级。

（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。

2）安装地点：户外。

3）安装方式：柱上垂直。

（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。

2）噪声：户外不大于55dB。

3）操动机构。

形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。

4）辅助回路。

辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。

辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。

采用阻燃端子，留有15%备用端子排。

5）一次端子。

断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。

断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。

6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。

7）接地。

每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。

8）寿命。

机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。

9）每台断路器配有位置指示器。

合闸为红色；分闸为绿色。

10）所有支架按工程需要要进行热镀锌的防腐处理。

11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。

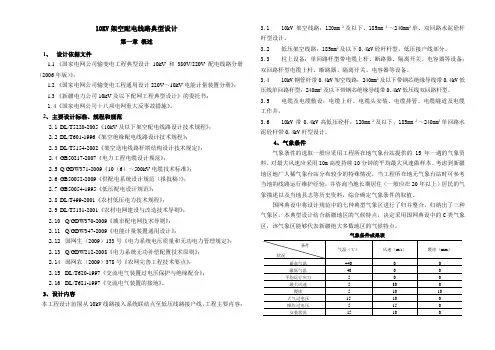

10KV架空配电线路典型设计第一章概述1、设计依据文件1.1《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《国家电网公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3《新疆电力公司10kV及以下配网工程典型设计》的委托书；1.4《国家电网公司十八项电网重大反事故措施》。

2、主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12国网生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14国网农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。

3、设计内容本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：3.110kV架空线路：120mm²及以下、185mm²～240mm²单、双回路水泥砼杆杆型设计。

3.2低压架空线路：185mm²及以下0.4kV砼杆杆型，低压接户线部分。

实用标准文案最全 10kV 架空绝缘导线技术参数表精彩文档目次1标准技术参数 (1)1.1JKYJ 铜芯交联聚乙烯绝缘架空电缆标准技术参数 (1)1.2JKLYJ 铝芯交联聚乙烯绝缘架空电缆标准技术参数 (5)1.3JKLGYJ钢芯铝绞线芯交联聚乙烯绝缘架空电缆标准技术参数 (10)2项目需求部分 (16)2.1货物需求及供货范围一览表 (16)2.2图纸资料提交单位 . (16)2.3工程概况 . (16)2.4使用条件 . (17)2.5项目单位技术差异 . (17)3投标人响应部分 (17)1 标准技术参数投标人应仔细阅读“表25 货物需求及供货范围一览表”，并认真逐项填写所招标规格的10kV 架空绝缘导线技术参数响应表中“投标人保证值”，不能以“响应”两字代替，不允许改动标准参数值。

如有偏差，请填写技术偏差表。

1.1 JKYJ 铜芯交联聚乙烯绝缘架空电缆标准技术参数表1 JKYJ-25 技术参数表序号项目单位标准参数植投标人保证植1制造厂（商）（投标人填写）2原产地（投标人填写）表面应光洁，并不3外观及表面质量/得有与良好的商品（投标人填写）不相称的任何缺陷。

4标称截面225（投标人填写）mm5导体最少单线根数根6（投标人填写）6导体直径（参考值）mm 6.0（投标人填写）7导体屏蔽层最小厚度（近似值）mm0.5（投标人填写）8薄绝缘mm2.5（投标人填写）绝缘标称厚度3.4（投标人填写）普通绝缘9绝缘屏蔽层标称厚度mm 1.0（投标人填写）1020℃时导体直流电阻Ω /km≤ 0.749（投标人填写）11导体拉断力N≥8465（投标人填写）表2 JKYJ-35 技术参数表序号项目单位标准参数植投标人保证植1制造厂（商）（投标人填写）2原产地（投标人填写）表面应光洁，并不3外观及表面质量/得有与良好的商品（投标人填写）不相称的任何缺陷。

4标称截面235（投标人填写）mm5导体最少单线根数根6（投标人填写）6导体直径（参考值）mm7.0（投标人填写）7导体屏蔽层最小厚度（近似值）mm0.5（投标人填写）8薄绝缘mm2.5（投标人填写）绝缘标称厚度3.4（投标人填写）普通绝缘9绝缘屏蔽层标称厚度mm 1.0（投标人填写）1020℃时导体直流电阻Ω /km≤ 0.540（投标人填写）11导体拉断力N≥ 11731（投标人填写）表3 JKYJ-50 技术参数表序号项目单位标准参数植投标人保证植1制造厂（商）（投标人填写）2原产地（投标人填写）表面应光洁，并不3外观及表面质量/得有与良好的商品（投标人填写）不相称的任何缺陷。

--最全10kV架空绝缘导线技术参数表---目次1 标准技术参数 (1)1.1JKYJ铜芯交联聚乙烯绝缘架空电缆标准技术参数 (1)1.2JKLYJ铝芯交联聚乙烯绝缘架空电缆标准技术参数 (5)1.3JKLGYJ钢芯铝绞线芯交联聚乙烯绝缘架空电缆标准技术参数 (10)2 项目需求部分 (16)2.1货物需求及供货范围一览表 (16)2.2图纸资料提交单位 (16)2.3工程概况 (16)2.4使用条件 (17)2.5项目单位技术差异 (17)3 投标人响应部分 (17)---1 标准技术参数投标人应仔细阅读“表25 货物需求及供货范围一览表”，并认真逐项填写所招标规格的10kV架空绝缘导线技术参数响应表中“投标人保证值”，不能以“响应”两字代替，不允许改动标准参数值。

如有偏差，请填写技术偏差表。

1.1 JKYJ铜芯交联聚乙烯绝缘架空电缆标准技术参数表1 JKYJ-25技术参数表表2 JKYJ-35技术参数表---表3 JKYJ-50技术参数表表4 JKYJ-70技术参数表表5 JKYJ-95技术参数表---表6 JKYJ-120技术参数表表7 JKYJ-150技术参数表---表8 JKYJ-185技术参数表表9 JKYJ-240技术参数表---表10 JKYJ-300技术参数表1.2 JKLYJ铝芯交联聚乙烯绝缘架空电缆标准技术参数表11 JKLYJ-25技术参数表---表12 JKLYJ-35技术参数表表13 JKLYJ-50技术参数表表14 JKLYJ-70技术参数表---表15 JKLYJ-95技术参数表表16 JKLYJ-120技术参数表---表17 JKLYJ-150技术参数表表18 JKLYJ-185技术参数表---表19 JKLYJ-240技术参数表表20 JKLYJ-300技术参数表1.3 JKLGYJ钢芯铝绞线芯交联聚乙烯绝缘架空电缆标准技术参数表21 JKLGYJ-50/8技术参数表表22 JKLGYJ-70/10技术参数表表23 JKLGYJ-70/40技术参数表表24 JKLGYJ-95/15技术参数表表25 JKLGYJ-95/20技术参数表表26 JKLGYJ-95/55技术参数表表27 JKLGYJ-120/20技术参数表表28 JKLGYJ-120/25技术参数表表29 JKLGYJ-150/20技术参数表表30 JKLGYJ-150/25技术参数表表31 JKLGYJ-150/35技术参数表表32 JKLGYJ-185/30技术参数表表33 JKLGYJ-240/30技术参数表表34 JKLGYJ-240/40技术参数表2 项目需求部分2.1 货物需求及供货范围一览表表35 货物需求及供货范围一览表注：（1）项目单位在表中“工程名称”栏填写使用所采购架空绝缘导线的工程项目名称。

……………………………………………………………最新资料推荐…………………………………………………最全10kV架空绝缘导线技术参数表1目次1 标准技术参数 (1)1.1JKYJ铜芯交联聚乙烯绝缘架空电缆标准技术参数 (1)1.2JKLYJ铝芯交联聚乙烯绝缘架空电缆标准技术参数 (5)1.3JKLGYJ钢芯铝绞线芯交联聚乙烯绝缘架空电缆标准技术参数 (10)2 项目需求部分 (16)2.1货物需求及供货范围一览表 (16)2.2图纸资料提交单位 (16)2.3工程概况 (16)2.4使用条件 (17)2.5项目单位技术差异 (17)3 投标人响应部分 (17)21 标准技术参数投标人应仔细阅读“表25 货物需求及供货范围一览表”，并认真逐项填写所招标规格的10kV架空绝缘导线技术参数响应表中“投标人保证值”，不能以“响应”两字代替，不允许改动标准参数值。

如有偏差，请填写技术偏差表。

1.1 JKYJ铜芯交联聚乙烯绝缘架空电缆标准技术参数表1 JKYJ-25技术参数表表2 JKYJ-35技术参数表1表3 JKYJ-50技术参数表表4 JKYJ-70技术参数表表5 JKYJ-95技术参数表2表6 JKYJ-120技术参数表表7 JKYJ-150技术参数表3表8 JKYJ-185技术参数表表9 JKYJ-240技术参数表4表10 JKYJ-300技术参数表1.2 JKLYJ铝芯交联聚乙烯绝缘架空电缆标准技术参数表11 JKLYJ-25技术参数表5表12 JKLYJ-35技术参数表表13 JKLYJ-50技术参数表表14 JKLYJ-70技术参数表6表15 JKLYJ-95技术参数表表16 JKLYJ-120技术参数表7表17 JKLYJ-150技术参数表表18 JKLYJ-185技术参数表8表19 JKLYJ-240技术参数表表20 JKLYJ-300技术参数表1.3 JKLGYJ钢芯铝绞线芯交联聚乙烯绝缘架空电缆标准技术参数表21 JKLGYJ-50/8技术参数表表22 JKLGYJ-70/10技术参数表表23 JKLGYJ-70/40技术参数表表24 JKLGYJ-95/15技术参数表表25 JKLGYJ-95/20技术参数表表26 JKLGYJ-95/55技术参数表表27 JKLGYJ-120/20技术参数表表28 JKLGYJ-120/25技术参数表表29 JKLGYJ-150/20技术参数表表30 JKLGYJ-150/25技术参数表表31 JKLGYJ-150/35技术参数表表32 JKLGYJ-185/30技术参数表表33 JKLGYJ-240/30技术参数表表34 JKLGYJ-240/40技术参数表2 项目需求部分2.1 货物需求及供货范围一览表表35 货物需求及供货范围一览表注：（1）项目单位在表中“工程名称”栏填写使用所采购架空绝缘导线的工程项目名称。
