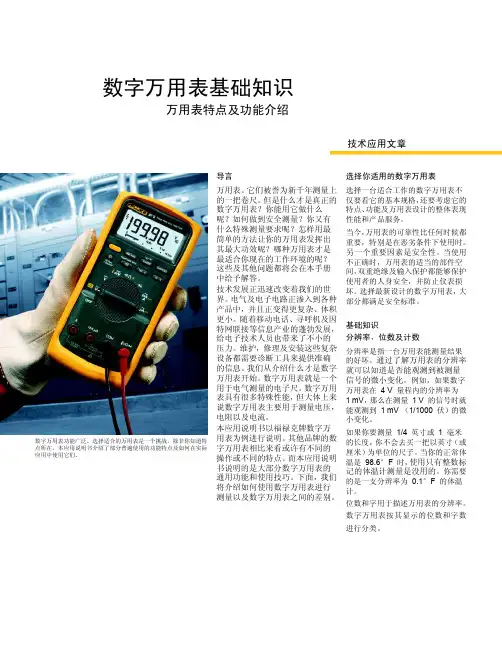

数字万用表的用法
数字万用表（英文名：Digital Multimeter，简称DMM）是一
种能够测量电压、电流、电阻和其他电学量的仪器。
下面是数字万用表的一般使用方法：
1. 准备工作：确认万用表工作电池电量充足，选择合适的量程和测量范围。
在测量前，将测量引线插入正确的测量插孔。
2. 测量电压：将测量引线连接到电路的正负极，选择合适的量程，将测量选择旋钮调至“V”（电压）档位。
用红色测量引线
接触电路正极，黑色测量引线接触电路负极，读取显示屏上的数值。
3. 测量电流：将测量引线从“COM”插孔移动到电流插孔，选
择合适的量程，将测量选择旋钮调至“A”（电流）档位。
将电
路断开一段，将电流引线与电路负极连接，并将电流引线的另一端接到电源负极，读取显示屏上的数值。
4. 测量电阻：将测量引线从电流插孔插入到阻抗插孔，选择合适的量程，将测量选择旋钮调至“Ω”（欧姆）档位。
将待测电
阻两端连接至万用表的测量引线上，读取显示屏上的数值。
5. 其他功能：数字万用表还可以测量频率、电容、温度等其他电学量。
具体方法可根据具体万用表型号和所需参数进行操作，需要查看设备说明书或使用手册。
注意事项：
- 在测量前，确认电路或元器件没有电流通过，以免损坏万用表。
- 选择合适的量程，以确保读数准确。
- 在测量高电压或高电流时，务必确保选择正确的量程和进行相应的安全措施。
- 在使用完毕后，将测量引线从电路中断开，并将万用表的选择旋钮调至最小刻度，以延长电池使用寿命。
数字万用表的原理及应用1. 引言数字万用表，也称为数字多用表或数字电表，是一种常用的电子测量仪器。
它可以用于测量电压、电流、电阻、频率等各种电气参数。
本文将介绍数字万用表的基本原理和常见应用。
2. 数字万用表的原理数字万用表的核心是电路中的模数转换器（ADC）和微处理器。
模数转换器用于将模拟输入信号转换为数字信号，同时微处理器负责对转换后的数字信号进行处理、显示和计算。
数字万用表的测量原理主要分为以下几个步骤：2.1 电压测量数字万用表通过将待测电压与内部参考电压进行比较，利用模数转换器将电压转换为数字形式。
通常，数字万用表可以测量直流电压和交流电压，通过选择不同的测量范围和设置。
2.2 电流测量在电流测量时，数字万用表需要在测量电路中串联一个电阻，将电流转换为电压值进行测量。
通过欧姆定律，可以得到电流值，同时注意选择适当的测量范围，以防止过载。
2.3 电阻测量数字万用表利用恒流源或恒压源为待测电阻提供一个电压或电流，测量电阻的电压下降或电流上升，然后通过计算电阻大小。
2.4 频率测量在频率测量中，数字万用表利用计数器和定时器等功能来测量待测信号的周期时间，通过倒数得到频率。
3. 数字万用表的应用数字万用表作为一种常用的电子测量仪器，在各个领域都有广泛的应用。
以下是一些常见的应用领域：3.1 电子维修数字万用表在电子设备维修中起着重要的作用。
通过测量电压、电流和电阻等参数，可以快速定位和解决故障。
它可以用于检测电路板上的元件故障，如电阻、电容和二极管等，帮助维修人员快速准确定位故障点。
3.2 电路设计和测试在电路设计和测试中，数字万用表用于测量电路设计中的各种参数，如电压分压比、电流流经的电阻值等。
同时，数字万用表还可以用来检测电路的稳定性、频率响应等性能指标。
3.3 电力行业数字万用表在电力行业中也有广泛的应用。
它可以用于测量电力设备的电压、电流、功率因素等参数，以确保电力系统的安全运行。
此外，数字万用表还可以用于对电能质量进行监测和分析，找出电力系统中的问题并进行修复。
数字万用表原理图数字万用表（Digital Multimeter，简称DMM）是一种用于测量电压、电流和电阻等参数的电子仪器。
它以数字显示方式呈现测量结果，取代了传统的指针式模拟万用表。
本文将介绍数字万用表的原理以及其工作原理图。
数字万用表的组成部分数字万用表由多个组成部分组成，主要包括以下几个部分：1.伏安档位切换模块：用于选择不同的电压和电流量程。
2.测量电路模块：负责测量电压、电流和电阻等参数。
3.显示模块：用于显示测量结果。
4.电源模块：为数字万用表提供电源。
5.保护模块：用于保护万用表免受过电压和过流等危害。
6.操作按钮和旋钮：用于选择功能和调整参数。
数字万用表的工作原理数字万用表的工作原理可以简单地分为以下几个步骤：1.选择测量范围：通过伏安档位切换模块，选择合适的测量范围。
不同的测量范围对应着不同的电阻和电流档位。
2.接入被测电路：将被测电路与数字万用表的测量端口相连。
测量端口通常有不同的插口，分别用于测量电压、电流和电阻。
3.测量电流：当选择电流测量功能时，数字万用表会将一定的测量电阻串联在电路中。
通过测量电流的大小和测量电阻的阻值，可以计算出电路中的电流大小。
4.测量电压：当选择电压测量功能时，数字万用表会将一定的测量电阻并联在电路中。
通过测量电压的大小和测量电阻的阻值，可以计算出电路中的电压大小。
5.测量电阻：当选择电阻测量功能时，数字万用表会将电路中的电阻转换为电压进行测量。
通过测量电压的大小和已知电流的大小，可以计算出电路中的电阻大小。
6.显示结果：数字万用表将测量结果以数字形式显示在显示模块上。
可以通过操作按钮和旋钮来选择不同的显示模式，如直流电流、交流电流、直流电压、交流电压等。
数字万用表原理图以下是数字万用表的基本原理图：数字万用表原理图数字万用表原理图在上述原理图中，可以看到不同的模块之间的连接关系以及信号传递的路径。

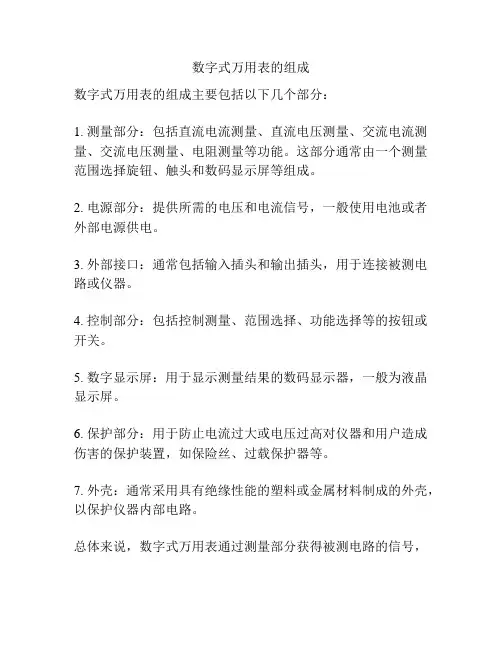

数字式万用表的组成
数字式万用表的组成主要包括以下几个部分：
1. 测量部分：包括直流电流测量、直流电压测量、交流电流测量、交流电压测量、电阻测量等功能。
这部分通常由一个测量范围选择旋钮、触头和数码显示屏等组成。
2. 电源部分：提供所需的电压和电流信号，一般使用电池或者外部电源供电。
3. 外部接口：通常包括输入插头和输出插头，用于连接被测电路或仪器。
4. 控制部分：包括控制测量、范围选择、功能选择等的按钮或开关。
5. 数字显示屏：用于显示测量结果的数码显示器，一般为液晶显示屏。
6. 保护部分：用于防止电流过大或电压过高对仪器和用户造成伤害的保护装置，如保险丝、过载保护器等。
7. 外壳：通常采用具有绝缘性能的塑料或金属材料制成的外壳，以保护仪器内部电路。
总体来说，数字式万用表通过测量部分获得被测电路的信号，
并通过控制部分和电源部分处理和显示测量结果，最后通过外部接口将结果输出。
-1-尊敬的顾客感谢您使用本公司生产的产品。
在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。
若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。
试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！-2-◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
-3-使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
数字万用表姓名：XXX 学号：XXXXXX 专业：08电子信息工程X班数字万用表DMM(Dital MultiMeter)采用大规模集成电路和液晶数字显示技术，具有结构简单、测量精度高、输入阻抗高、显示直观、过载能力强、功能全、耗电省、自动量程转换等优点，许多数字万用表还带有测电容、频率、温度等功能。
本课题的主要内容是理解DT-830型数字万用表的基本结构和原理，通过数字万用表的组装与调试，培养电子产品安装测试技能。
万用表的概述数字万用表是采用集成电路模/数转换器和液晶显示器，将被测量的数值直接以数字形式显示出来的一种电子测量仪表。
1.数字万用表的组成数字万用表是在直流数字电压表的基础上扩展而成的。
为了能测量交流电压、电流、电阻、电容、二极管正向压降、晶体管放大系数等电量，必须增加相应的转换器，将被测电量转换成直流电压信号，再由A/D转换器转换成数字量，并以数字形式显示出来。
它由功能转换器、A/D转换器、LCD显示器、电源和功能/量程转换开关等构成。
常用的数字万用表显示数字位数有三位半、四位半和五位半之分。
对应的数字显示最大值分别为1999，19999和199999，并由此构成不同型号的数字万用表。
2.数字万用表的面板(1)液晶显示器:显示位数为四位，最大显示数为±1999，若超过此数值，则显示1或-1。
(2)量程开关:用来转换测量种类和量程。
(3)电源开关:开关拨至"ON"时，表内电源接通，可以正常工作；"OFF"时则关闭电源。
(4)输入插座:黑表笔始终插在"COM"孔内。
红表笔可以根据测量种类和测量范围分别插入"V·Ω "、"mA"、"10A"插孔中。
1模数转换与数字显示电路常见的物理量都是幅值连续变化的所谓模拟量。
指针式仪表可以直接对模拟电压、电流进行显示，而对数字式仪表，需要把模拟电信号转换成数字信号,再进行显示和处理。
数字万用表的原理介绍数字万用表也称为数字测量仪表，是一种实用的电子测量工具。
数字万用表可以用来测量电压、电流、电阻以及其他一些电学参数。
那么，数字万用表的原理是什么呢？数字万用表的构成数字万用表主要由运放、电压参考电路、模数转换器、数码显示、滤波器、保护电路和控制电路组成。
在数字万用表内部，测量量（如电压、电流）被通过输入端口输入，并通过选择开关或选择按钮进行选择。
选择后，测量量将被传输到处理电路中，以解决字符显示。
这个过程涉及到了模数转换器，也就是将模拟信号转换成数字信号的电路。
数字万用表的工作原理数字万用表的测量电路中包含一个电流放大器（amplifier），一个可变电阻器（variable attenuator）和一个集成运算放大器（integrated operational amplifier，简称 op-amp）。
当万用表执行测量时，电流经过电阻放大器和变压器产生电压，这个电压将通过选择电位器调节电压大小，然后经过运算放大器以产生一个输出电压 Vout。
Vout 的大小和被测量的电源被分配的大小成正比。
在此之后，变换电路将数字信号转换为模拟电压进行输出。
数字万用表的应用数字万用表广泛用于测量各种电学参数，例如电压、电流和电阻等。
对于不同的应用，万用表还可以进一步扩展其功能，例如设置内阻、频率、电容和电感等。
在实际使用时，数字万用表可以被用于以下场合：1.测量直流或交流电源电压和电流，确定电路工作状态；2.测试某个电子元器件的电特性，如二极管、电阻、电容、电感等；3.测试电路线路和电路板的故障，确定故障的部位。
注意事项虽然数字万用表具有广泛的应用领域，但在使用过程中也需要注意一些事项，以确保安全和正确的测量结果：1.操作前请确认电压档位是否符合要求，以免烧坏表头；2.正确选择测量模式和量程范围；3.环境温度过高或过低时，请注意影响；4.在进行带电测量时，请务必遵守电安全规范，防止触电和其他意外情况的发生。
数字万用表上的档位符号图解
下图是DT890B数字万用表的外形。
由LCD显示屏、电源开关、测量选择开关、测试表笔插孔、电容器插孔和晶体管插孔等组成。
数字万用表上部为LCD显示屏，可以直接显示三位半数字字符，小数点根据需要自动移位，负号“-”会根据测量结果自动显示。
显示屏下方是控制面板，面板中央为测量选择开关，只需转动一个旋钮即可选择各量程档位，使用方便。
测量选择开关指示盘按照测量类别分别用红色、绿色、白色三种颜色间隔印制，这样就不易搞混。
面板下部有4个测试表笔插孔。
一个黑色的是负表笔插孔（也叫公共端插孔）“COM”。
三个红色的是正表笔插孔，分别是电压电阻测量插孔“VΩ”、毫安极电流测量插孔“mA”、安培级电流测量插孔“A”。
如下图所示。
使用时，通常将黑
表笔插入“COM”插孔，红表笔根据测量需要插入相应的正表
笔插孔。
面板的左上角设有整机电源开关（POWER），按下为“开”，再按一下，使其弹起为“关”。
面板的右上角为晶体管插孔，插孔左边标注为“PNP”，检测PNP型晶体管时，插入此插孔，插孔右边标注为“NPN”，检测NPN型晶体管时，插入此插孔，如下图所示。
数字万用表的使用手册（UT39A/B/C型万用表）万用表的外表结构1．LCD显示器2．数据保持选择键3．晶体管放大倍数测试输入座4．公共输入端5．其余测量输入端6．mA测量输入端7．20A/10A电流输入端8．电容测试座9．量程开关10．电源开关一．直流电压测量●将红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔●将功能开关置于V＝量程挡，并将测试表笔并联到待测电源或负载上。
●从显示器上读取测量结果。
注意：☆不知被测电压范围时，请将功能开关置于最大量程，根据读数需要逐步调低测量量程挡。
☆当LCD只在最高位显示“1”时，说明已超量程，需调高量程。
☆不要输入高于1000V或750rms的电压，显示更高电压是可能的，但有损坏仪表内部线路的危险。
☆测量高电压时，要格外注意，。
以避免触电。
☆在完成所有测量操作后，要断开表笔与被测电路的连接，并从仪表输入端拿点表笔☆每一个量程挡，仪表的输入阻抗均为10MΩ，这种负载效应在测量高阻电路时会引起测量误差，如果被测电路阻抗∠10kΩ，误差可以忽略。
二交流电压测量三直流电流测量●将红表笔插入“”或“”插孔当测量200 mA以下的电流时，插入插孔;当测量200mA及以上的电流时，插入“10A”或“20A”插孔，黑表笔插入“”插孔。
当测量200mA及以上的电流时，黑表笔插入“COM”插孔●将功能开关置于A-----量程，并将测试表笔串联接入到待测负载回路里。
●从显示器上读出测量结果。
注意:☆当开路电压与地之间的电压超过安全电压60VDC或30Vrms时，请勿尝试进行电流的测量，以避免仪表或被测设备的损坏，以及伤害到你自己。
因为这类电压会有电击的危险。
☆在测量前一定要切断被测电源，认为检查输入端子及量程开关位置是否正确，确认无误后，才可通电测量。
☆若输入过载，内装保险丝会熔断，须于更换。
保险丝外形尺寸：φ5*20mm ，规格F0.315A/250V☆大电流测试时，为了安全使用仪表，每次测量时间应小于10秒，测量的间隔时间应大于15分钟。
