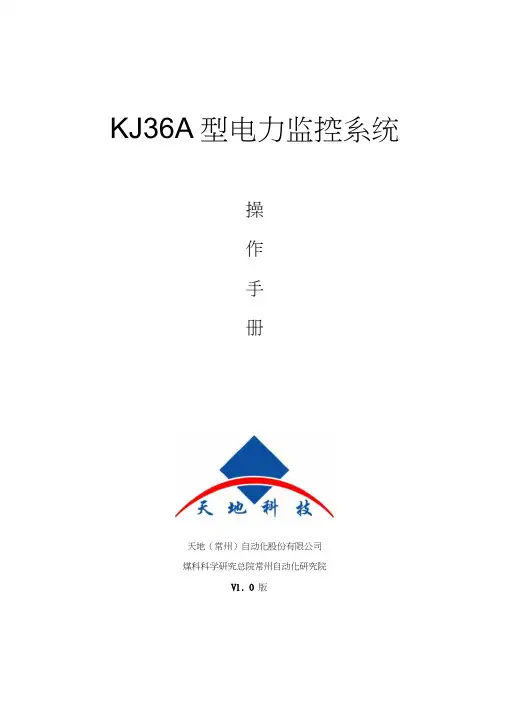

KJ36A型电力监控系统操作手册天地（常州）自动化股份有限公司煤科科学研究总院常州自动化研究院V1. 0 版一、登录和退出系统 (1)1.1登陆系统 (1)1.2切换用户 (1)1.3退出系统 (2)二、查看实时监测信息 (2)2.1进入主索引界面 (2)2.2查看主要信息 (3)2.3告警信息窗口 (4)三、系统界面的主要操作 (4)3.1设置和撤销工作牌 (4)3.2遥控操作 (6)3.3远程复位操作 (9)3.4显示和隐去导航图 (10)四、管理软件操作 (11)4.1信息检索 (11)4.2报表 (12)4.3查看动态曲线 (14)天地（常州）自动化股份有限公司 煤炭科学研究总院常州自动化研究院KJ36A 型电力监控系统操作手册登录和退出系统1.1登陆系统1.2切换用户若要退出当前用户，以另一用户名登录，先单击待系统初始化完成以后，单击 ,出现用户登录界面，如图 1-2所示输入用户名和口令，点确认，若口令正确，登录成功，控制台按钮由灰色变为可用户退出J,确认后再进行登陆在桌面上双击 ，出现控制台画面，如图1-1所示图1-1 系统控制台（用户登录前）用户登录__________图1-2 用户登录界面用，如图1-3所示。
（默认用户名为root ,口令为空）图1-3 系统控制台（用户登录后）天地（常州）自动化股份有限公司 煤炭科学研究总院常州自动化研究院注意：当前登录用户离开时，最好退出登录（点用户退出） 退出），防止别人用自己的用户名进行操作。
,但不要退出系统（点系统1.3退出系统输入用户口令，点“系统退出”，若口令正确，则退出系统。
（口令同系统的登陆口令）查看实时监测信息2.1 单击 ，出现主索引界面，如图2-1所示单击控制台 ,出现系统退出界面，如图1-4所示。
图1-4 系统退出界面进入主索引界面KJ3如\煤犷电力监控系统图2-1 系统主索引界面2.2查看主要信息单击主索引界面中相应的图标，即可查看相应的实时监测信息以及其他信息。

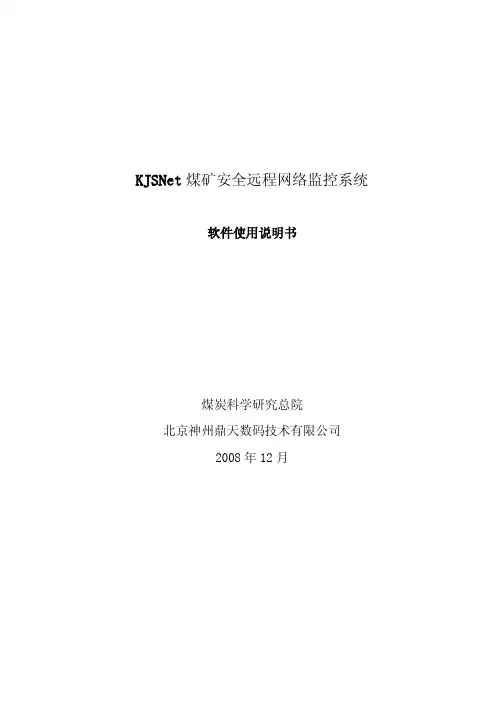

KJSNet煤矿安全远程网络监控系统软件使用说明书煤炭科学研究总院北京神州鼎天数码技术有限公司2008年12月目录一、引言 (3)1．1 编写目的 (3)1．2定义 (3)1．3 运行环境 (3)登录系统 (4)一、系统管理 (4)1．1 系统用户管理 (5)1．2 区域煤矿管理 (6)1．3 系统设备信息 (7)1．4设备状态信息 (8)二、监控中心 (8)2．1实时监测 (8)报警提示： (8)（1）煤矿状态 (9)（2）全部测点 (10)（3）模拟量 (11)（4）数字量 (12)（5）其他量 (12)2．2图形监测 (13)2．3每日报表 (13)（1）报警统计 (14)（2）报警明细 (14)（3）掉线日报 (15)（4）模拟量最值 (16)（5）开关量状态 (17)（6）累计量统计 (18)2．4历史查询 (19)（1）密采数据 (19)（2）模拟量查询 (20)（3）开关量查询 (21)（4）条件查询 (22)（5）断线查询 (23)（6）报警统计 (23)（7）报警明细 (24)2．5图形分析 (25)（1）模拟量日趋势曲线 (26)（2）模拟量对比 (26)（3）模拟量对比 (27)2．5基本信息 (28)（1）煤矿信息 (28)（2）测点信息 (28)2．6关于 (29)一、引言软件全称“KJSNet煤矿安全远程网络监控系统”，当前为2.0版本，以下简称KJSNet2.0系统。
KJSNet2.0系统充分考虑建立矿、矿区、县、市多级联网进行多级监测监控的重要性和提升行业管理的多功能性。
一是把煤矿的监测监控系统、县监控中心、市监控中心三级网络联接起来，有利于发挥各级煤炭管理部门的层层监管作用；利用网络每隔30秒将监测数据传送到县级和市级监控中心，监控中心接收所辖各矿数据后，进行处理(变值变态)和储存，特别对报警的数据进行直接的监管；对于联网的任一煤矿，一旦出现传感器超限或设备故障，县区、市级的监控中心都将显示报警，即使煤矿未采取措施，县区、市级监控中心人员就会立即下达调度指令，指挥煤矿采取相应措施；二是县区、市级监控中心除可随时检查任一煤矿的安全状况外，每日都有相应的传感器超限或设备故障统计和分析，以供对煤矿的安全状况提出评估和整改意见。
KJ83N煤矿安全监控系统使用说明书（产品执行标准Q/CYSZD570-2007）煤炭科学研究总院北京神州鼎天数码信息技术公司2007年6月目 录前 言................................................................- 2 -一、概述................................................................................................................................................- 2 -二、系统简介........................................................................................................................................- 3 -三、运行环境........................................................................................................................................- 5 -四、必要的名词解释............................................................................................................................- 5 - 第一节 软件安装.....................................................- 9 -一、SQL Server2000数据库安装.......................................................................................................- 9 -二、监控系统中心站软件安装..........................................................................................................- 19 -三、监控系统中心站程序的删除......................................................................................................- 22 -四、监控系统监控终端程序的安装..................................................................................................- 22 -五、监控终端程序的删除..................................................................................................................- 24 - 第二节 中心站监控软件使用...........................................- 25 -一、监控系统主界面..........................................................................................................................- 25 -二、系统主菜单..................................................................................................................................- 25 -2.1系统参数设置...........................................................................................................................- 25 -2.2页面编辑...................................................................................................................................- 35 -2.3 控制..........................................................................................................................................- 38 -2.4 列表显示..................................................................................................................................- 41 -2.5 曲线显示..................................................................................................................................- 45 -2.6 状态图/柱状图........................................................................................................................- 48 -2.7 模拟图显示..............................................................................................................................- 50 -2.8查询...........................................................................................................................................- 52 -2.9打印...........................................................................................................................................- 55 -2.10 设备列表................................................................................................................................- 56 -三、工具栏..........................................................................................................................................- 58 -四、风电瓦斯的设置..........................................................................................................................- 58 -4.1 B型分站....................................................................................................................................- 58 -4.2 A型分站....................................................................................................................................- 63 -4.3 C型分站....................................................................................................................................- 63 -五、双机热备的设置..........................................................................................................................- 68 - 第三节 监控终端系统使用说明.........................................- 71 -一、监控终端软件登陆页面..............................................................................................................- 71 -二、监控终端软件主页面..................................................................................................................- 71 -三、监控终端软件主菜单、二级菜单..............................................................................................- 72 -3.1 列表显示..................................................................................................................................- 72 -3.2 曲线显示..................................................................................................................................- 73 -3.3 模拟显示..................................................................................................................................- 77 -3.4 报警显示..................................................................................................................................- 79 -3.5 报表打印..................................................................................................................................- 80 -3.6 系统信息..................................................................................................................................- 83 -3.7 系统设置..................................................................................................................................- 83 -第四节 常见故障解决.................................................- 85 -一、网页安装后无法显示..................................................................................................................- 85 -二、虚拟目录名称是否正确问题......................................................................................................- 85 -三、设置系统运行页为首页..............................................................................................................- 86 -四、模拟图不显示..............................................................................................................................- 87 -五、中心站程序和通讯装置通讯中断..............................................................................................- 87 -六、分站通道显示的数据和计算机相应监测点显示的数据不一致..............................................- 87 -七、分站通道显示的数据和传感器显示的数据不一致..................................................................- 87 -八、分站控制关系统不正确..............................................................................................................- 88 -前 言一、概述随着软硬件技术的发展,特别是近两年软硬件技术有了长足的进步。

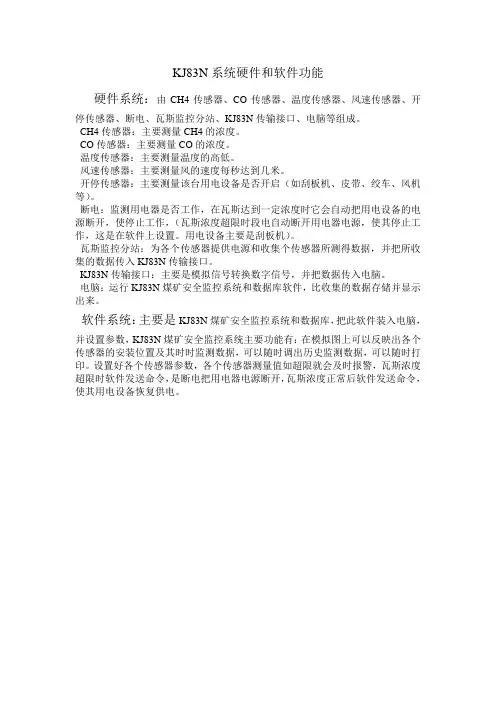

KJ83N系统硬件和软件功能
硬件系统：由CH4传感器、CO传感器、温度传感器、风速传感器、开
停传感器、断电、瓦斯监控分站、KJ83N传输接口、电脑等组成。
CH4传感器：主要测量CH4的浓度。
CO传感器：主要测量CO的浓度。
温度传感器：主要测量温度的高低。
风速传感器：主要测量风的速度每秒达到几米。
开停传感器：主要测量该台用电设备是否开启（如刮板机、皮带、绞车、风机等）。
断电：监测用电器是否工作，在瓦斯达到一定浓度时它会自动把用电设备的电源断开，使停止工作，（瓦斯浓度超限时段电自动断开用电器电源，使其停止工作，这是在软件上设置。
用电设备主要是刮板机）。
瓦斯监控分站：为各个传感器提供电源和收集个传感器所测得数据，并把所收集的数据传入KJ83N传输接口。
KJ83N传输接口：主要是模拟信号转换数字信号，并把数据传入电脑。
电脑：运行KJ83N煤矿安全监控系统和数据库软件，比收集的数据存储并显示出来。
软件系统：主要是KJ83N煤矿安全监控系统和数据库，把此软件装入电脑，
并设置参数，KJ83N煤矿安全监控系统主要功能有：在模拟图上可以反映出各个传感器的安装位置及其时时监测数据，可以随时调出历史监测数据，可以随时打印。
设置好各个传感器参数，各个传感器测量值如超限就会及时报警，瓦斯浓度超限时软件发送命令，是断电把用电器电源断开，瓦斯浓度正常后软件发送命令，使其用电设备恢复供电。

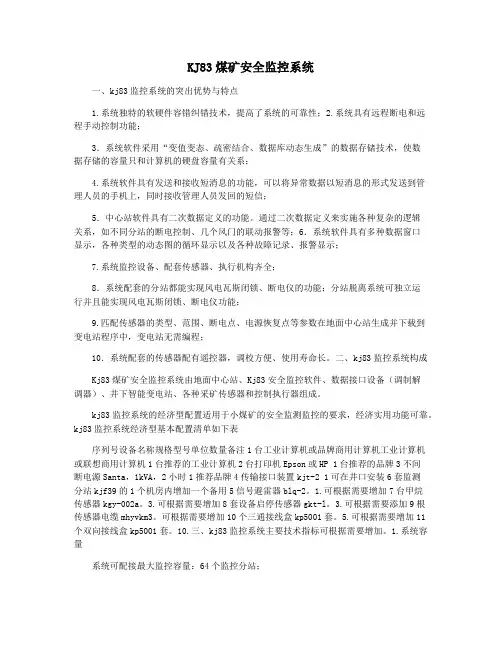

KJ83煤矿安全监控系统一、kj83监控系统的突出优势与特点1.系统独特的软硬件容错纠错技术，提高了系统的可靠性；2.系统具有远程断电和远程手动控制功能；3．系统软件采用“变值变态、疏密结合、数据库动态生成”的数据存储技术，使数据存储的容量只和计算机的硬盘容量有关系；4.系统软件具有发送和接收短消息的功能，可以将异常数据以短消息的形式发送到管理人员的手机上，同时接收管理人员发回的短信；5．中心站软件具有二次数据定义的功能。
通过二次数据定义来实施各种复杂的逻辑关系，如不同分站的断电控制、几个风门的联动报警等；6．系统软件具有多种数据窗口显示，各种类型的动态图的循环显示以及各种故障记录、报警显示；7.系统监控设备、配套传感器、执行机构齐全；8．系统配套的分站都能实现风电瓦斯闭锁、断电仪的功能；分站脱离系统可独立运行并且能实现风电瓦斯闭锁、断电仪功能；9.匹配传感器的类型、范围、断电点、电源恢复点等参数在地面中心站生成并下载到变电站程序中，变电站无需编程；10．系统配套的传感器配有遥控器，调校方便、使用寿命长。
二、kj83监控系统构成Kj83煤矿安全监控系统由地面中心站、Kj83安全监控软件、数据接口设备（调制解调器）、井下智能变电站、各种采矿传感器和控制执行器组成。
kj83监控系统的经济型配置适用于小煤矿的安全监测监控的要求，经济实用功能可靠。
kj83监控系统经济型基本配置清单如下表序列号设备名称规格型号单位数量备注1台工业计算机或品牌商用计算机工业计算机或联想商用计算机1台推荐的工业计算机2台打印机Epson或HP 1台推荐的品牌3不间断电源Santa，1kVA，2小时1推荐品牌4传输接口装置kjt-2 1可在井口安装6套监测分站kjf39的1个机房内增加一个备用5信号避雷器blq-2。
1.可根据需要增加7台甲烷传感器kgy-002a。
3.可根据需要增加8套设备启停传感器gkt-l。
3.可根据需要添加9根传感器电缆mhyvkm3。

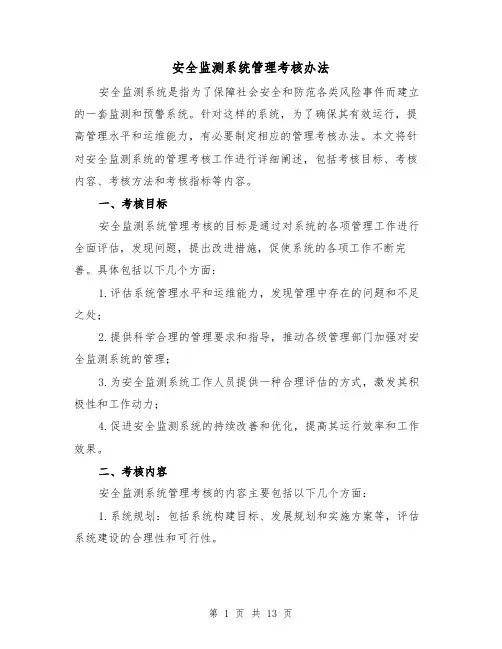

安全监测系统管理考核办法安全监测系统是指为了保障社会安全和防范各类风险事件而建立的一套监测和预警系统。
针对这样的系统，为了确保其有效运行，提高管理水平和运维能力，有必要制定相应的管理考核办法。
本文将针对安全监测系统的管理考核工作进行详细阐述，包括考核目标、考核内容、考核方法和考核指标等内容。
一、考核目标安全监测系统管理考核的目标是通过对系统的各项管理工作进行全面评估，发现问题，提出改进措施，促使系统的各项工作不断完善。
具体包括以下几个方面：1.评估系统管理水平和运维能力，发现管理中存在的问题和不足之处；2.提供科学合理的管理要求和指导，推动各级管理部门加强对安全监测系统的管理；3.为安全监测系统工作人员提供一种合理评估的方式，激发其积极性和工作动力；4.促进安全监测系统的持续改善和优化，提高其运行效率和工作效果。
二、考核内容安全监测系统管理考核的内容主要包括以下几个方面：1.系统规划：包括系统构建目标、发展规划和实施方案等，评估系统建设的合理性和可行性。
2.系统运维：包括系统安全性和稳定性、数据管理和备份、维修和升级等，评估系统的运行情况和运维能力。
3.系统维护：包括日常巡检和维护、设备管理和维修、故障处理等，评估系统维护的及时性和有效性。
4.系统使用：包括系统使用规范和操作培训、系统使用情况和效果评估等，评估系统使用的合理性和有效性。
5.预警效果：包括预警准确性和及时性、预警反馈和响应情况等，评估预警效果的好坏。
6.管理创新：包括技术创新和管理创新、改进措施和成果推广等，评估管理创新的效果和成效。
三、考核方法安全监测系统管理考核的方法需要科学合理、全面客观，主要包括以下几个方面：1.定性评估：通过对系统的管理工作进行综合评估、排名，进行优劣比较，发现问题和不足之处。
2.定量评估：通过建立科学合理的评估指标体系，对系统的各项指标进行量化评估，得出相应的综合评分。
3.抽查考核：通过随机抽取一定数量的系统使用者进行调查，了解系统的实际使用情况和问题反馈情况。

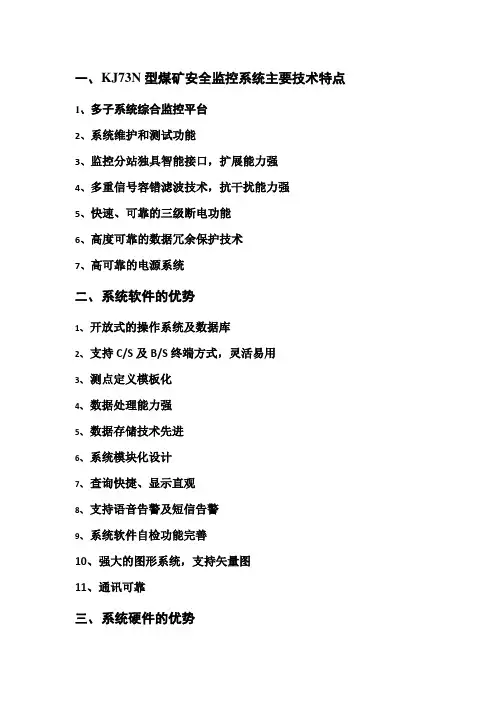

一、K J73N型煤矿安全监控系统主要技术特点1、多子系统综合监控平台2、系统维护和测试功能3、监控分站独具智能接口，扩展能力强4、多重信号容错滤波技术，抗干扰能力强5、快速、可靠的三级断电功能6、高度可靠的数据冗余保护技术7、高可靠的电源系统二、系统软件的优势1、开放式的操作系统及数据库2、支持C/S及B/S终端方式，灵活易用3、测点定义模板化4、数据处理能力强5、数据存储技术先进6、系统模块化设计7、查询快捷、显示直观8、支持语音告警及短信告警9、系统软件自检功能完善10、强大的图形系统，支持矢量图11、通讯可靠三、系统硬件的优势1、智能分站的特点与人员系统合并高处理芯片端口智能化供电、通讯集中式复电补传分站“黑匣子”2、矿用隔爆电源箱的特点箱体发热小，保证电池寿命新型大容量电池高保障电源系统3、矿用隔爆电源箱的特点箱体发热小，保证电池寿命新型大容量电池高保障电源系统就地显示功能电路设计先进红外遥控调校“黑匣子”功能GT500A型一氧化碳传感器GJ40A型高低浓甲烷传感器GJG10H型红外低浓度甲烷传感器4、各类断电器的特点高可靠性高馈电、分站供电矿井适用新型电源开关四、KJ73N型系统设备及介绍KJ73N型煤矿安全监控系统主要由监控计算机、系统软件、数据传输接口、监控分站、各类传感器、各类断电器、避雷器和传输平台等组成。
监控主机：负责整个系统检测数据的分析处理、控制等，分站实时数据通讯、统计存储、屏幕显示、查询打印、画面编辑、网络通讯等任务。
系统软件：完成井下数据采集、处理、加工、显示、存储、查询和报表打印。
传输平台：矿井光纤工业以太环网综合信息传输平台。
各类传感器：系统前端神经末梢，对各监测点现场环境参数进行监测、数据采集、就地显示、超限报警、信息传输等。
各类断电器：接受分站、传感器等关联设备的控制命令，在井下控制防爆开关执行断电控制。
具有馈电功能的，能真实反应开关的执行结果。
1、KJF86N（08/16）监控分站(1).产品用途KJ86N系列型监控分站是KJ73N型煤矿安全监控系统井下部分的关键组成设备，以美国德州半导体公司MSP430系列16位单片机为核心，配置多个模拟量入口和开关量入口，连续采集传感器信号，经单片机处理后按设定参数执行控制操作。
正兴煤业公司安全监测监控系统方案设计1概述KJ90型煤矿安全监控系统自成功研制并推向市场以来，经过不断的完善和发展，目前已发展到达到AQ6201-2006新标准要求，基于工业以太环网平台的第六代产品-KJ90NB安全监控系统，已从早期的煤矿安全监测系统发展成为集环境安全、生产监控、信息管理、网络运用、工业电视以及兼容瓦斯抽放、火灾监测、电网监测、顶板动态监测、主扇风机在线监测等多种子系统为一体的新型煤矿综合监控系统，该系统以其技术先进性和实用性深受煤矿用户的欢迎，在煤炭行业得到了很好的推广应用，并在其它非煤炭行业如环保、化工、公路及铁路隧道等民用方面得到应用。
到目前为止，已在国内多个省区，系统国内市场占有率在50%以上，用户普遍反应良好，取得了较好的经济效益和社会效益。
KJ90NB型煤矿安全监控系统自配套能力强，监控系统的各类设备及监控软件均由重庆煤科院一家研制、生产。
产品性价比高，售后服务有保障，能很好的控制监控系统总体质量和性能，控制产品的生产加工周期，对日后产品的升级换代提供可靠保障。
2KJ90NB系统与传统监控系统技术对比传统的安全监控系统采用总线传输的方式，系统容量受限，通讯平台只能运行特定的系统，反映速度慢，不具备通讯冗余和自恢复功能；易受干扰，运行不稳定；兼容性差；无法实现故障自我诊断，自成系统，数据孤立且重复布线，使用维护工作量大，不能进行综合分析，预警，应急联动。
根据各矿近年生产管理的实际需要，还将在矿井原煤生产过程各环节装备一些新的系统。
如果继续采用传统的通讯方式，势必又将采用各自独立安装运行方案，造成矿井监控设备布线越来越复杂、系统维护成本越来越大。
针对传统系统的缺点，此次方案设计选用基于工业以太环网＋现场总线平台的KJ90NB安全监控系统。
与传统的系统比较具有相当巨大的优势和在传输速度、质量上的质的飞跃。
并能方便实现各系统监测监控数据的综合集成。
以直观形象的各种图形方式显示全矿井的生产工艺流程、同时也将方便显示其它诸如矿井瓦斯、矿井人员、矿井抽放、矿井设备运行状况等分类信息。
镇江中煤电子有限公司 KJ101N常州天安自动化科技有限公司 KJ126N内蒙古方维电器制造有限责任公司 KJ380北京现代安宝监控科技有限公司 KJ108N长春东煤机电研究所 KJ71B重庆煤安矿山安全设备制造有限公司 KJ388南昌煤矿仪器设备厂 KJ65N煤炭科学研究总院（原北京神州鼎天数码信息技术公司） KJ83N 宜兴市三恒自动化仪表有限公司 KJ70N淄博瑞安特自动化设备有限公司 KJ76N楠江集团有限公司 KJ102N北京鑫源九鼎科技有限公司河南分公司 KJ209N常州市亚中监控设备有限公司 KJ218N北京中煤安泰机电设备有限公司 KJ78N徐州江煤科技有限公司 KJ379江苏联宏自动化系统工程有限公司 KJ276重庆梅安森科技发展有限责任公司 KJ306重庆爱吉仪器有限责任公司 KJ203N常州迪泰科特测控设备有限公司 KJ350山西盛华电子系统工程有限公司 KJ366沈阳宝泉煤矿技术开发有限公司 KJ204N泰安市国华科技机电设备有限公司 KJ377山西阳泉东科煤矿安全设备有限公司 KJ23N重庆梅安森科技发展有限责任公司 KJ73N北京阳光金力科技发展有限公司 KJ100N陕西安瑞特电子科技有限公司 KJ103N南京富邺科技有限公司 KJ91N北京仙岛新技术有限责任公司 KJ66NA北京仙岛新技术有限责任公司 KJ66NB山西美安科技有限公司 KJ160N徐州信智科技有限公司 KJ335北京瑞赛长城航空测控技术有限公司 KJ4N长春东煤高技术股份有限公司 KJ19N江苏华通电缆有限公司 KJ229北京瑞赛长城航空测控技术有限公司 KJ2000N天津中煤电子信息工程有限公司 KJ86N上海博软机电设备有限公司 KJ220N上海永晋自动化仪表有限公司KJ99N武汉兴业华德威消防安全检测有限公司 KJ325山西阳光星荣科技有限公司 KJ340电光防爆科技（上海）有限公司 KJ348煤炭科学研究总院沈阳研究院 KJF2000N西安西科测控设备有限责任公司 KJ110N北京康斯培克环保系统设备有限公司 KJ31N沈阳新元信息与测控技术有限公司 KJGISⅡN山西科隆高新技术有限公司 KJ120N华瑞抚顺煤矿安全仪器有限公司 KJ75N煤炭科学研究总院重庆研究院 KJ90NA华瑞抚顺煤矿安全仪器有限公司 KJ80N煤炭科学研究总院沈阳研究院 KJ333煤炭科学研究总院重庆研究院 KJ90NB天地（常州）自动化股份有限公司 KJ95N注;1.本表为目前我国取得国家矿用产品安全标志并且安标正常（不包括未取得安标，或安标注销、过期、暂停）的产品。
KJ83全矿井综合自动化系统产品信息：查看大图发布时间: 2011-06参考价格: 元企业名称: 郑州金瀚电子设备有限公司所在城市: 郑州更多产品：查看本企业更多产品信息收藏: 收藏此信息KJ83全矿井综合自动化系统产品简介概述实现了对全矿井安全状况、生产过程进行的实时监测、监视、控制和分析管理，从而使全矿井形成生产各环节的过程控制自动化、生产综合调度指挥和信息管理无缝集成，降低矿井成本，提高安全、生产水平，实现矿井“监、控、管”一体化管理。
系统可接入安全监控子系统、人员管理子系统、工业视频监控子系统、主通风机监控子系统、提升监控子系统、胶带运输机集中控制子系统、自动化水泵控制子系统、电力监控子系统、洗煤厂监控子系统等。
主要技术指标①传输方式：工业以太网+现场总线；②传输速率：以太网：10/100M、100/1000M；总线：可由用户自定；③通讯模式：分站与主干采用多主并发，传感器与分站采用总线通讯；④全网控制时间：≤3s；⑤集成能力：可接入Ethernet、RS485、CAN等协议；⑤环网冗余恢复时间：≤0.3s主要特点①先进性：系统采用工业以太网+现场总线相结合的技术，在总线上采用无主通讯技术方便控制节点的接入，同时缩短了全网的控制时间；在传感器采集节点采用了自动辨识技术方便了传感器节点的自动接入；在软件集成平台上集成了环境监测参数的自动分析和预警功能如：矿井通风网络分析报警功能、典型气体CO、CH4的预报分析功能。
②实用性：系统采用多种接口方式，开放的TCP/IP协议兼容能力强，并支持RS485、CAN等总线接入可方便接入其它监控子系统；用户权限分配灵活，软件集成平台采用组件式B/S结构可无缝集成各种子系统。
系统硬件及软件详细信息硬件:工业以太网及配套设备1.KJ83-J矿用信息传输接口2.KJJ83矿用隔爆兼本质安全型网络接口3.KJ83-F2型通用监控分站软件：自动化监控子系统KJ83-J矿用信息传输接口概述：KJ83-J矿用信息传输接口（以下简称接口）主要用于矿井安全生产监测数据通讯使用，可提供2路RS232接口，4路以太网电接口，1路CAN通讯数据接口，2路光纤环网接口，具有解环自愈功能，1路光端机通讯光接口。
KJ83N煤矿安全生产监控系统培训教材煤炭科学研究总院矿山安全技术研究分院2010年3月目录第一部分前言 (1)1系统概述 (1)2系统组成 (1)3系统主要功能特点 (2)第二部分系统主要设备技术参数 (1)2.1KJT-2A传输接口 (1)2.2JA-DZ02-20型信号避雷器 (1)2.3KJ83N-F矿用传输分站 (2)2.4KJF39-2型通用监控分站 (3)2.4 KDW660/21B型矿用隔爆兼本安型不间断电源箱 (4)2.5 KDG0.3/660型矿用隔爆兼本安型断电控制监视器 (5)2.6 GJC4(B)甲烷传感器 (5)2.7GTH500（B）一氧化碳传感器 (6)2.9 GPD5型煤矿用负压传感器 (6)2.10 GWD100型煤矿用温度传感器 (7)2.11 KGF2矿用风量传感器 (7)2.12 GKT-L矿用设备开停传感器 (8)2.13 GFK-L矿用风门开闭状态传感器 (8)2.14 GSY10型矿用水位传感器 (9)2.15 KGN1型烟雾传感器 (10)2.16 GFT6矿用风筒风量开关 (10)第三部分KJ83N煤矿安全生产监控系统软件介绍 (12)3.1运行环境 (12)3.2软件安装 (12)3.3中心站监控软件使用 (27)3.4 VISUAL MINE图形编辑软件使用说明 (66)3.5监控终端系统使用说明 (87)3.6瓦斯抽放系统 (97)第四部分工程设计常识 (115)4.1煤矿安全生产常识 (115)4.1.1煤层开采知识 (115)4.1.2一通三防知识 (115)4.1.3矿井供电和防爆电气知识 (116)4.2煤矿安全装备标准 (118)《AQ1029-2007 煤矿安全监控系统及检测仪器使用管理规范》 (118)4.3常见故障解决 (129)4.3.1监控软件常见故障及处理 (129)4.3.2网络终端软件常见故障及处理 (132)4.3.3硬件设备常见故障及处理方法 (134)第一部分前言1系统概述KJ83N煤矿安全生产监控系统采用当前最先进的计算机技术、通讯技术、网络技术、控制技术、数据库技术及图形图象处理技术，结合我国煤矿特点，充分分析了国内外同类产品的特点、技术优势及存在的不足，在此基础上开发出了适用于各类煤矿的KJ83N煤矿安全生产监控系统。
系统主要监测瓦斯、风速、温度、负压、一氧化碳、氧气、烟雾、风门开关、主扇、局扇、风机开停等环境参数，以及电流、电压、水仓水位、煤仓煤位、箕斗提升数量、机电设备开停和馈电、断电状态等生产运行参数，可以监测瓦斯抽放数据，控制相应的电气设备的工作状态。
系统采FSK方式进行数据传输，抗干扰能力强，可靠性高。
系统软件采用数据库技术、图形技术、组态软件技术、多进程和多线程的技术，提供高效、稳定、实时性强的数据采集、存储、管理和分析功能，为用户提供了丰富的图表、统计、打印信息，为煤矿的安全生产提供有力保障，系统软件运行于Windows XP/Windows 2003 Server系统。
2系统组成KJ83N煤矿安全生产监控系统由监控软件、监控主机、打印机、传输接口、避雷器、监控分站、各种矿用传感器及控制执行器组成。
根据煤矿的具体需求，可以组成电缆传输系统、光端机传输系统、环网传输系统，灵活方便，易于安装维护。
系统的组成如图1.1和图1.2所示。
图1.1 KJ83N煤矿安全生产监控系统电缆传输方式结构示意图3系统主要功能特点1)系统采用FSK技术进行数据传输，抗干扰能力强，传输距离远。
2)系统传输速率1200 bps。
3)系统在异常情况下，本地断电时间不大于2s。
4)系统在异常情况下，异地断电时间不大于系统巡检时间的两倍。
5)系统巡检时间小于30s。
6)系统具有本地断电、异地断电、手动断电功能。
7)监控分站具有8个模拟量输入通道、8个开关量输入通道，可以任意配接多种制式的传感器（模拟量可以是频率型、电流型，开关量可以是两态或者是无电位接点或者是电平信号）。
8)具有4个控制输出通道，其中有2个通道可以通过跳线调节控制输出状态，可以连接声光报警器。
9)监控分站实现风、电、瓦斯闭锁功能，当系统故障或数据传输线断线时，可以独立工作。
10)监控分站实现甲烷风电闭锁功能，使用专用解锁工具。
11)通过监控主机设置监控分站的各种工作参数，而无需手工设置。
12)系统最多可配接32个监控分站。
13)馈电采用负荷侧电压接入方式，反馈信息更准确。
14)传感器工作稳定可靠，通过遥控器设定各种工作参数，使用方便。
15)系统具有软硬件容错、纠错技术，提高系统的可靠性。
16)系统采用“变值变态、疏密结合、数据库动态生成”的数据存储技术，使数据存储的容量只和计算机的硬盘容量有关。
17)系统采用人机界面友好的Windows 2000/2003/XP操作系统，SQL Server数据库，系统的所有显示和打印全部是中文，操作人员用鼠标器进行简单的点击即可。
18)系统具有多种数据窗口显示，各种类型动态图的循环显示以及各种故障记录、报警显示功能；19)系统具有通讯传输测试、传输故障记录、显示、传输错误统计功能；20)系统具有自检功能，包括分站、传感器故障诊断，报警提示；21)系统能够在线生成分站定义、传感器定义、测点定义、修改监测点的报警、断电等监测参数功能；22)系统能以列表、曲线、模拟图形、历史曲线等多种方式显示各测点的实时数据，包括各监测参数、测点位置、监测数据、供电状态、通讯状态、报警值、断电值等的功能；23)系统具有实时数据、统计数据的存储、查询、报表统计功能。
数据调用功能齐全，可查询实时数据、历史数据、各种曲线、报警、断电以及操作记录、便于管理人员分析处理；24)系统具有相同类型传感器和不同类型传感器的实时数据同屏曲线动态对比功能；25)系统具备各种动态图元素的成成绘制，建立多种动态图形库，可以方便的绘制采掘平面图、通风系统图、监控设备布置图等，使用户对井下实时数据和设备运行状态的了解更形象、生动；同时具有多种动态图的循环显示功能；26)系统具有多种报警方式，以图标变化、数值颜色变化、声音等多种方式报警，操作员解除报警功能。
27)系统采用分级报警技术，不同级别的异常情况，通知到不同的管理人员，同时，可以通过短信方式发送报警信息，接收管理人员的回发短信。
28)系统具有二次数据定义功能，通过二次数据的定义来实现各种复杂的逻辑关系，如：不同分站的异地断电控制、几个风门的联动报警、将风速计算为风量、将提升的箕斗数计算为产量等。
29)系统具有用户权限管理功能，不同的用户具有不同的权限，完成不同的操作，确保系统安全。
30)系统采用B/S技术，连接到网络上的授权用户可以通过浏览器查看系统的数据。
31)系统向外提供了统一的数据接口，便于联网及其他数据分析系统联网。
第二部分系统主要设备技术参数2.1KJT-2A传输接口KJT-2A传输接口是用于监控分站和地面监控主机之间进行通讯的智能型接口装置。
该装置以FSK方式通讯，通过二芯无极性电缆与分站通讯，接口装置内置光电隔离、保护安全栅，抗干扰性能好，可以自动实现在线切换，同时2路串行接口。
主要技术指标（1）供电电压：AC220V；（2）整机功耗：≤ 10W；（3）与分站间传输速率：1200bps；（4）最大传输距离：不小于10km；（5）信号线最大短路电流：≤50mA；（6）接口与主计算机传输：RS232C、距离不大于15m；（7）防爆型式：一般兼本质安全型；（8）传输接口工作方式：主从、异步、半双工。
2.2JA-DZ02-20型信号避雷器当系统采用电缆与井下设备进行数据传输，而且电缆架空敷设时，必须在机房和井口安装避雷器，以防止雷电或者过电压造成危害，损坏设备。
避雷器必须可靠接地，接地电阻小于4欧姆。
JA-DZ02-20型信号避雷器为KJ236（A)系统、KJ83N系统线路防雷唯一选择的避雷器件主要技术参数见表1。
表1 JA-DZ02-20型信号避雷器主要技术参数2.3KJ83N-F矿用传输分站KJ83N-F监控分站内含本质安全电源，省去了向传感器供电的电源箱，结构紧凑，便于在井下安装使用。
该装置各项功能齐全，除具备采集、显示井下各种安全参数数值、设备运行状态以及接受主机命令传送数据和状态信息以外，还具有如下功能：（1）具备甲烷断电仪和甲烷风电闭锁装置的全部功能。
传输线断线或中心站软件故障时，分站仍可独立工作，确保井下安全生产；（2）具有监控设备故障闭锁功能，防止不接入监控设备违章生产；（3）配接的传感器种类、量程、断电点、复电点等参数在地面中心站主机定义生成并下发到分站，分站免编程；（4）根据测点定义，分站能够执行异地断电功能，使井下断电控制更灵活；（5）分站装有备用电池，交流电源断电后自动投入工作，供电时间≥2h。
主要技术指标（1）容量：模拟量输入 4个；开关量输入4个；控制量输出4个，还具有一路报警器接入口；（2）输入信号制式：模拟量 200～1000Hz、0～200Hz、0～400Hz、200～600～1000Hz；开关量：2～6mA；（3）控制输出：断电继电器接点容量 AC220V/5A；DC12V。
2.4KJF39-2型通用监控分站KJF39-2通用监控分站是KJ83N煤矿安全监控系统的重要组成部分，具有数据采集、控制输出、遥控输入、液晶显示等功能。
分站能完成两路甲烷风电闭锁功能。
当监控系统故障或数据传输线断线时，分站可独立工作。
分站可以接收电流、频率等符合煤矿行业标准规定的多种信号制式传感器信息。
主要技术指标（1）防爆型式：矿用本质安全型；防爆标志：ExibΙ（2）工作电压：DC 18V（3）最大工作电流：不大于250mA（4）分站容量模拟量输入：8路模拟量输入，可输入频率型、电流型，通过跳线互换；开关量输入：8路开关量输入；控制量输出：8路开关量输出。
（5）输入输出信号制模拟量输入信号：频率型模拟量输入：200Hz～1000Hz；电流型模拟量输入：1mA～5mA或4mA～20mA。
频率型和电流型通过跳线互换，其中开关量和模拟量可互换。
（6）模拟量的转换误差不大于1% 。
（7）开关量输入信号：0/5mA。
（8）控制量输出信号：高低电平，高电平时不小于5V（负载电流3mA），低电平时不大于0.5V。
（9）通信口的传输方式：主从、半双工。
2.4 KDW660/21B型矿用隔爆兼本安型不间断电源箱该设备能输出多路本质安全电源，向KJ83-F2矿用本安型分站和所配接的传感器供电。
该电源箱还具有备用电源功能，当煤矿井下交流电源断电后仍能不间断向设备供电2小时以上。
主要技术参数（1）电源箱输入电压：380V AC/660V AC（2）本质安全电源参数见表2：表2 KDW660/21B型隔爆兼本质安全型电源箱（3）备用电池型号：额定电压21V，4Ah；最高充电电压25. 2V，放电终止电压20V；完全充电后，满负载连续工作时间≥2h；（4）电源电压波动范围：电源电压标称值的75%～110％；（5）尺寸：460mm（L）×280mm（W）×164mm（H）。
