人教版物理选修1-1第二章第二节电流的磁场同步练习B卷(考试)

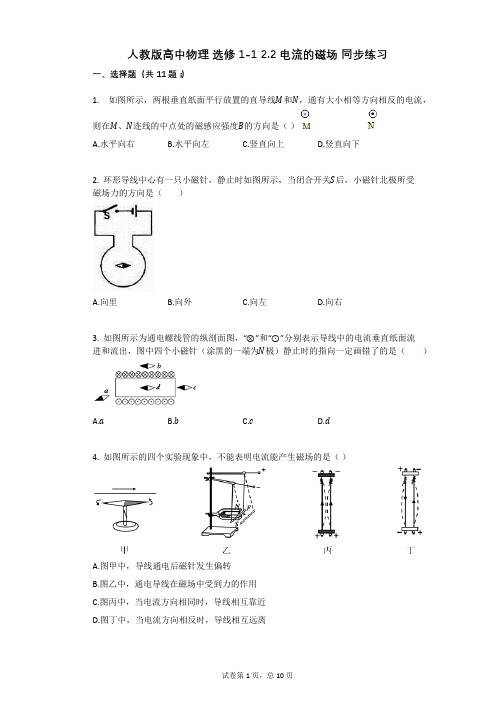

人教版高中物理选修1-1 2.2 电流的磁场同步练习一、选择题（共11题；）1. 如图所示，两根垂直纸面平行放置的直导线M和N，通有大小相等方向相反的电流，则在M、N连线的中点处的磁感应强度B的方向是（）A.水平向右B.水平向左C.竖直向上D.竖直向下2. 环形导线中心有一只小磁针，静止时如图所示，当闭合开关S后，小磁针北极所受磁场力的方向是（）A.向里B.向外C.向左D.向右3. 如图所示为通电螺线管的纵剖面图，“⊗”和“⊙”分别表示导线中的电流垂直纸面流进和流出，图中四个小磁针（涂黑的一端为N极）静止时的指向一定画错了的是（）A.aB.bC.cD.d4. 如图所示的四个实验现象中，不能表明电流能产生磁场的是（）A.图甲中，导线通电后磁针发生偏转B.图乙中，通电导线在磁场中受到力的作用C.图丙中，当电流方向相同时，导线相互靠近D.图丁中，当电流方向相反时，导线相互远离5. 已知通电长直导线周围某点的磁感应强度B=k I，即磁感应强度B与导线中的电流Ir成正比、与该点到导线的距离r成反比．如图所示，两根平行长直导线相距为R，通以大小、方向均相同的电流．规定磁场方向垂直纸面向里为正，在0−R区间内磁感应强度B随x变化的图线可能是（）A. B.C. D.6. 依据如图所示的“处在磁场中的通电金属棒在导轨上运动”这一实验现象及相应规律设计的家用电器是（）A.电热水壶B.电饭锅C.电风扇D.电熨斗7. 如图所示，有两根长为L、质量为m的细导体棒a、b，a被水平放置在倾角为45∘的光滑斜面上，b被水平固定在与a在同一水平面的另一位置，且a、b平行，它们之间的距离为x，当两细棒中均通以电流强度为I的同向电流时，a恰能在斜面上保持静止，则下列关于b的电流在a处产生的磁场的磁感应强度的说法正确的是（）B.大小为√2mg2LIC.要使a仍能保持静止，而减小b在a处的磁感应强度，可使b上移D.若使b下移，a将不能保持静止8. 如图所示，一束粒子沿水平方向飞过悬挂的小磁针下方，此时小磁针的S极向纸内偏转，这一束粒子不可能是（）A.向右飞行的电子束B.向左飞行的电子束C.向右飞行的正离子束D.向左飞行的负离子束9. 三根平行共面的通电长导线都通有稳恒电流，要使它们所受的磁场合力都为零，如图，有可能实现的是（）A. B. C. D.10. 全自动洗衣机中，排水阀是由程序控制器控制其动作的．当洗衣机进行排水和脱水工序时电磁铁的线圈通电，使电磁铁的铁芯2动作，牵引排水阀的活塞，排出污水，牵引电磁铁的结构如图所示．以下说法正确的是（）A.若某时刻输入控制电流时，a为正，b为负，则铁芯2中A端为N极，B端为S极B.若某时刻输入控制电流时，a为正，b为负，则铁芯2中A端为S极，B端为N极C.若a，b处输入交变电流，铁芯2不能吸入线圈中D.若a，b处输入交变电流，铁芯2能吸入线圈中11. 如图所示，S为一垂直纸面放置的通电直导线的横截面，当通以垂直纸面向里的恒定电流I后，在距导线的轴线为R的a处产生的磁感应强度大小为B，b、c、d是与a在同一圆周上的三点，现将导线放在竖直向上、磁感应强度大小为B的匀强磁场中，以下关于a、b、c、d四点磁感应强度的说法中正确的是（）A.a、c点的磁感应强度均为0B.a点的磁感应强度大小为2B，竖直向上；c点的磁感应强度为0C.b点的磁感应强度大小为√2B，和水平方向成45∘斜向右上方D.d点的磁感应强度大小为√2B，和水平方向成45∘斜向左下方二、作图题（共2题；）在条形或蹄形铁芯上绕有线圈，根据如图所示小磁针指向在图中画出线圈的绕线方向。

二、电流的磁场一、单项选择题Ⅰ1．发现“电流周围存在磁场”的物理学家是()A．奥斯特B．焦耳C．帕斯卡D．牛顿2．如图2—2—8所示，甲、乙是两个靠得较近的螺线管，当S1、S2同时闭合时，两螺线管的相互作用情况是()图2－2－8A．无相互作用力B．互相吸引C．互相排斥D．无法确定3．如图2－2－9所示，电磁铁左侧的C为条形磁铁，右侧的D为软铁棒，A、B是电源的两极．下列判断中正确的是()图2－2－9A．若A为电源正极，则C、D都被吸引B．若B为电源正极，则C被吸引，D被排斥C．若B为电源正极，则C、D都被排斥D．若A为电源正极，则C被排斥，D被吸引4．如图2－2－10所示，在水平直导线正下方，放一个可以自由转动的小磁针．现给直导线通以向右的恒定电流，不计其他磁场的影响，则下列说法正确的是()图2－2－10A．小磁针保持不动B．小磁针的N 极将向下转动C．小磁针的N 极将垂直于纸面向里转动D．小磁针的N 极将垂直于纸面向外转动5．一个通电螺线管两端磁极的极性决定于()A．螺线管的匝数B．通过螺线管的电流方向C．螺线管内有无铁芯D．通过螺线管的电流6．如图所示的直线电流磁场的磁感线，哪个图是正确的(⊙表示电流从纸内流出指向读者，⊗表示电流流向纸内离开读者)()a端向b端滑动过程中，会出现的现象是()图2－2－11A．电流表示数变小，弹簧长度变短B．电流表示数变大，弹簧长度变短C．电流表示数变大，弹簧长度变长D．电流表示数变小，弹簧长度变长8．如图2—2—12所示，有一束电子流沿X轴正方向高速运动，电子流在Z轴上的P 点处所产生的磁场沿()A．Y轴正方向B．Y轴负方向C．Z轴正方向D．Z轴负方向图2－2－12 图2－2－139．小磁针静止在螺线管的附近，闭合开关S后，通电螺线管磁感线方向如图2－2－13所示，则下列判断正确的是()A．电源的右端为正极B．通电螺线管的左端为S极C．小磁针一直保持静止D．小磁针N极向右转动10．如图2—2—14所示，带负电的金属环绕轴OO′以角速度ω匀速旋转，在环左侧轴线上的小磁针最后平衡的位置是()图2－2－14A．N极竖直向上B．N极竖直向下C．N极沿轴线向左D．N极沿轴线向右11．如图2－2－15所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电．请你想一想会发生的现象是()图2－2－15A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至A端指向地磁的南极D．通电螺线管转动，直至B端指向地磁的南极12．下列关于安培定则的应用中，正确的是()A．对直线电流：左手握住导线，伸直的大拇指指向电流方向，弯曲的四指所指的方向就是磁感线的环绕方向B．对环形电流：右手弯曲的四指和环形电流的方向一致，伸直的大拇指所指的方向就是环形电流的磁感线的方向C．通电螺线管：右手握住螺线管，弯曲的四指所指的方向跟电流的方向一致，大拇指指向螺线管的S极D．条形磁铁、蹄形磁铁的磁感线的方向也可用安培定则13．如图为四位同学判断通电螺线管极性时的做法，正确的是()14．如图2－2－16所示，在一个平面内有2根彼此绝缘的通电导线，其电流强度的大小相同，方向如图．a、b、c、d是在空间4点，在这4点中，磁感应强度方向向里，且强度最大的点是()图2－2－16A．a B．b C．c D．d二、单项选择题Ⅱ15．正在通电的条形电磁铁的铁心突然断成两截，则两截铁心将()A．互相吸引B．互相排斥C．不发生相互作用D．无法判断16．如图2－2－17所示，a、b、c三枚小磁针分别放在通电螺线管的正上方、管内和右侧．当这些小磁针静止时，小磁针N极的指向是()图2－2－17A．a、b、c均向左B．a、b、c均向右C．a向左，b向右，c向右D．a向右，b向左，c向右17．一条竖直放置的长直导线，通有由下向上的电流，在它正东方某处的磁场方向为()A．向东B．向西C．向南D．向北图2－2－1818．如图2－2－18所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是()A．全向里B．全向外C．a向里，b、c向外D．a、c、向外，b向里三、多项选择题19．对于通有稳恒电流的长而直的螺线管，下面说法中正确的是()A．通电螺线管内部的磁场是匀强磁场B．通电螺线管内部和外部的磁感线的分布都是从N极指向S极C．通电螺线管磁感线的分布类似于条形永久磁铁的磁感线分布D．放在通电螺线管外部的小磁针静止时，N极指向通电螺线管的N极20．通电螺线管上方放一个小磁针，小磁针静止时的方向如图2－2－19所示，下列说法错误的是()图2－2－19A．通电螺线管c端为N极，电源a端为正极B．通电螺线管c端为N极，电源a端为负极C．通电螺线管d端为N极，电源b端为正极D．通电螺线管d端为N极，电源b端为负极。

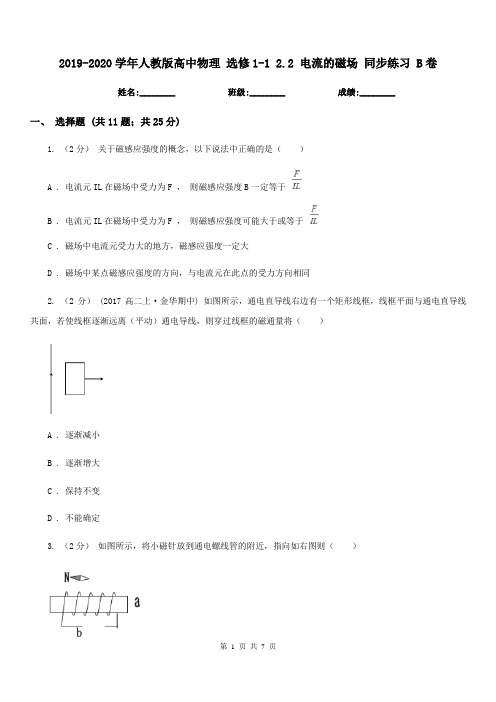

2019-2020学年人教版高中物理选修1-1 2.2 电流的磁场同步练习 B卷姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共25分)1. （2分）关于磁感应强度的概念，以下说法中正确的是（）A . 电流元IL在磁场中受力为F ，则磁感应强度B一定等于B . 电流元IL在磁场中受力为F ，则磁感应强度可能大于或等于C . 磁场中电流元受力大的地方，磁感应强度一定大D . 磁场中某点磁感应强度的方向，与电流元在此点的受力方向相同2. （2分） (2017高二上·金华期中) 如图所示，通电直导线右边有一个矩形线框，线框平面与通电直导线共面，若使线框逐渐远离（平动）通电导线，则穿过线框的磁通量将（）A . 逐渐减小B . 逐渐增大C . 保持不变D . 不能确定3. （2分）如图所示，将小磁针放到通电螺线管的附近，指向如右图则（）A . a为通电螺线管的N极，b为电源的负极B . a为通电螺线管的S极，b为电源的负极C . a为通电螺线管的N极，b为电源的正极D . a为通电螺线管的S极，b为电源的正极4. （2分）有一根直导线上通以恒定电流I，方向垂直指向纸内，且和匀强磁场B垂直，则在图中圆周上，磁感应强度数值最大的点是（）A . a点B . b点C . c点D . d点5. （2分） (2018高二上·临沂期末) 下列说法中正确的是（）A . 由B= 可知,B与F成正比与IL成反比.B . 一小段通电导线在某处不受安培力的作用,则该处磁感应强度一定为零C . 磁感应强度的方向与磁场力的方向不相同D . 把一小段通电导线放在磁场中某处,该处就有磁感应强度. 把一小段通电导线拿走该处就没有磁感应强度6. （2分）在水平放置的光滑导轨上，沿导轨固定一个条形磁铁，如图所示．现有铜、铝和有机玻璃制成的滑块甲、乙、丙，使它们从导轨上的A点以某一初速度向磁铁滑去．各滑块在向磁铁运动的过程中（）A . 都做匀速运动B . 甲、乙做加速运动C . 甲、乙做减速运动D . 乙、丙做匀速运动7. （2分）如图所示，金属棒MN两端用等长的细软导线连接后水平地悬挂．MN处在向里的水平匀强磁场中，棒中通有由M流向N的电流，此时悬线受金属棒的拉力作用．为了使悬线中的拉力减小，可采取的措施有（）A . 使磁场反向B . 使电流反向C . 增大电流强度D . 减小磁感应强度8. （2分） (2016高二上·临川期中) 粗糙绝缘水平面上垂直穿过两根长直导线，俯视图如图所示，两根导线中通有相同的电流，电流方向垂直纸面向里．水平面上一带电滑块（电性未知）以某一初速v沿两导线连线的中垂线入射，运动过程中滑块始终未脱离水平面．下列说法正确的是（）A . 滑块可能做加速直线运动B . 滑块可能做匀速直线运动C . 滑块可能做曲线运动D . 滑块一定做减速运动9. （3分） (2017高二上·黑龙江期末) 图中装置可演示磁场对通电导线的作用．电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a、b，导轨两端e、f，分别接到两个不同的直流电源上时，L便在导轨上滑动．下列说法正确的是（）A . 若a接正极，b接负极，e接正极，f接负极，则L向右滑动B . 若a接正极，b接负极，e接负极，f接正极，则L向右滑动C . 若a接负极，b接正极，e接正极，f接负极，则L向左滑动D . 若a接负极，b接正极，e接负极，f接正极，则L向左滑动10. （3分）全自动洗衣机中，排水阀是由程序控制器控制其动作的当洗衣机进行排水和脱水工序时电磁铁的线圈通电，使电磁铁的铁芯2动作，牵引排水阀的活塞，排出污水，牵引电磁铁的结构如图所示以下说法正确的是A . 若某时刻输入控制电流时，a为正，b为负，则铁芯2中A端为N极，B端为S极B . 若某时刻输入控制电流时，a为正，b为负，则铁芯2中A端为S极，B端为N极C . 若a ， b处输入交变电流，铁芯2不能吸入线圈中D . 若a ， b处输入交变电流，铁芯2能吸入线圈中11. （3分）如图所示，在倾角为α的光滑斜面上，放置一根长为L，质量为m，通过电流为I的导线，若使导线静止，应该在斜面上施加匀强磁场B的大小和方向为（）A . B= ，方向垂直于斜面向下B . B= ，方向垂直于斜面向上C . B= ，方向竖直向下D . B= ，方向水平向右二、作图题 (共2题；共10分)12. （5分）在条形或蹄形铁芯上绕有线圈，根据如图所示小磁针指向在图中画出线圈的绕线方向。

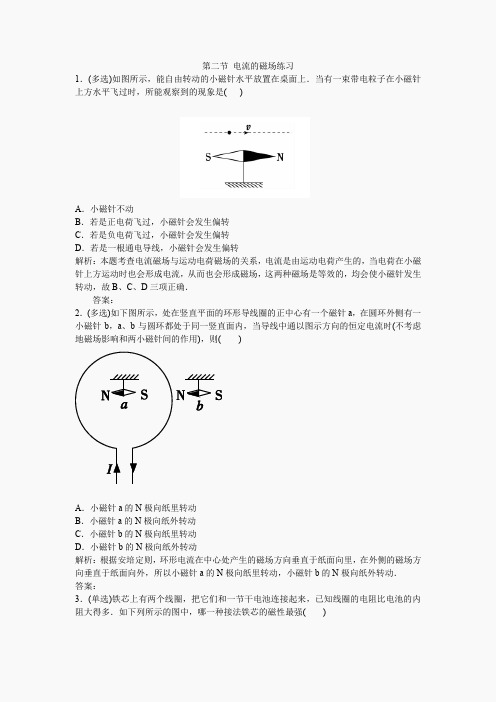

第二节电流的磁场练习1．(多选)如图所示，能自由转动的小磁针水平放置在桌面上．当有一束带电粒子在小磁针上方水平飞过时，所能观察到的现象是( )A．小磁针不动B．若是正电荷飞过，小磁针会发生偏转C．若是负电荷飞过，小磁针会发生偏转D．若是一根通电导线，小磁针会发生偏转解析：本题考查电流磁场与运动电荷磁场的关系，电流是由运动电荷产生的，当电荷在小磁针上方运动时也会形成电流，从而也会形成磁场，这两种磁场是等效的，均会使小磁针发生转动，故B、C、D三项正确．答案：2．(多选)如下图所示，处在竖直平面的环形导线圈的正中心有一个磁针a，在圆环外侧有一小磁针b，a、b与圆环都处于同一竖直面内，当导线中通以图示方向的恒定电流时(不考虑地磁场影响和两小磁针间的作用)，则()A．小磁针a的N极向纸里转动B．小磁针a的N极向纸外转动C．小磁针b的N极向纸里转动D．小磁针b的N极向纸外转动解析：根据安培定则，环形电流在中心处产生的磁场方向垂直于纸面向里，在外侧的磁场方向垂直于纸面向外，所以小磁针a的N极向纸里转动，小磁针b的N极向纸外转动．答案：3．(单选)铁芯上有两个线圈，把它们和一节干电池连接起来，已知线圈的电阻比电池的内阻大得多．如下列所示的图中，哪一种接法铁芯的磁性最强()解析：两个线圈产生的磁场方向相同时，铁芯的磁性最强，由安培定则判断可知，D选项正确．答案：D4．(单选)19世纪20年代，以数学家赛贝克为代表的科学家已认识到温度差会引起电流，安培考虑到地球自转造成了被太阳照射后正面与背面的温度差，从而提出如下假设：地球磁场是绕地球的环形电流引起的，该假设中电流的方向是()A．与地球自转方向相反B．与地球自转方向相同C．由南向北沿子午线方向D．由赤道向两极沿子午线方向解析：本题考查电流产生地磁场的问题；地磁场的南北极与地理南北极相反，由安培定则知电流方向自东向西与自转方向相反．答案：A5．(单选)如右图所示，弹簧下挂一条形磁铁，给螺线管通电后，下列说法中正确的是() A．若将a接电源正极，b接电源负极时，弹簧测力计的示数减小B．若将a接电源正极，b接电源负极时，弹簧测力计的示数增大C．若将b接电源正极，a接电源负极时，弹簧测力计的示数增大D．若将b接电源正极，a接电源负极时，弹簧测力计的示数减小解析：若a接电源正极b接电源负极则螺线管中的电流沿逆时针方向，由安培定则知拇指指向上方即螺线管内部磁感线的方向向上，可等效为上端为N极的条形磁铁，故弹簧测力计示数减小；若b接电源正极，a接电源负极则正好相反．答案：6．(单选)通电螺线管附近放置四个小磁针，如图所示，当小磁针静止时，图中小磁针的指向正确的是(涂黑的一端为N极)()A．a B．b C．c D．d解析：由安培定则一可判断答案为B.答案：B7．(单选)如图所示，在水平直导线正下方，放一个可以自由转动的小磁针．现给直导线通以向左的恒定电流，不计其他磁场的影响，则下列说法正确的是()A．小磁针保持不动B．小磁针的N极向下转动C．小磁针的N极将垂直于纸面向外转动D．小磁针的N极将垂直于纸面向里转动解析：根据右手螺旋定则，水平通电直导线下方的磁场垂直纸面向外，磁场方向与小磁针N 极的受力方向相同，因此小磁针的N极将垂直于纸面向外转动，C选项正确．答案：C8．(单选)某同学做奥斯特实验时，把小磁针放在水平的通电直导线的下方，当通电后发现小磁针不动，稍微用手拨动一下小磁针，小磁针转动180°后静止不动，由此可知，通电直导线产生的磁场方向是()A．自东向西B．自南向北C．自西向东D．自北向南解析：通电前小磁针指南北，通电后小磁针不动，说明通电直导线产生的磁场还在南北方向．稍微用手拨动一下小磁针，小磁针转动180°后静止不动，说明通电直导线产生的磁场与地磁场方向相反．故D正确．答案：D►能力提升9．(单选)如右图所示，有一束电子流沿X轴正方向高速运动，电子流在Z轴上的P点处所产生的磁场沿()A．Y轴正方向B．Y轴负方向C．Z轴正方向D．Z轴负方向解析：本题考查直线电流的磁场方向．因是电子沿X轴正向运动，故电流向X轴的负方向，由安培定则拇指指向X负方向，弯曲四指所指方向为磁场方向，所以磁场指向Y轴正方向．答案：A10．(单选)下图所示为一种利用电磁原理制作的充气泵的结构示意图．其工作原理类似打点计时器．当电流从电磁铁的接线柱a流入，吸引小磁铁向下运动，以下选项中正确的是()A．电磁铁的上端为N极，小磁铁的下端为N极B．电磁铁的上端为S极，小磁铁的下端为S极C．电磁铁的上端为N极，小磁铁的下端为S极D．电磁铁的上端为S极，小磁铁的下端为N极解析：当电流从a端流向电磁铁时，据安培定则可知，电磁铁的上端为N极，此时能吸引小磁铁向下运动，故说明小磁铁的下端为S极．答案：C。

人教版物理选修1-1第二章第二节电流的磁场同步练习B卷姓名:________ 班级:________ 成绩:________一、选择题（共15小题） (共15题；共30分)1. （2分） (2020高二上·汾阳期末) 关于磁电式电流表内的磁铁和铁芯之间的均匀辐向分布的磁场，下列说法中正确的是（）A . 该磁场的磁感应强度大小处处相等，方向相同B . 使线圈平面始终与磁感线平行C . 使线圈上与轴平行的导线所受的安培力始终与线圈平面平行D . 线圈上各点的磁感应强度大小都相等2. （2分）(2019·娄底模拟) 下列说法正确的是（）A . 惯性是物体的固有属性，速度大的物体惯性一定大B . 查德威克用α粒子轰击 N获得反冲核 O，发现了中子C . 法拉第总结出了电磁感应定律D . 感应电流遵从楞次定律所描述的方向，这个结论符合能量守恒定律3. （2分） (2018高二上·牡丹江月考) 如图所示，一根质量为m的金属棒AC，用软线悬挂在磁感强度为B 的匀强磁场中，通入A→C方向的电流时，悬线张力不为零，欲使悬线张力为零，可以采用的办法是（）A . 不改变电流和磁场方向，适当减小电流B . 不改变磁场和电流方向，适当增大磁感强度C . 只改变电流方向，并适当增加电流D . 只改变电流方向，并适当减小电流4. （2分）下列物品中必须用到磁性材料的是（）A . DVD碟片B . 计算机上的磁盘C . 钢钉D . 喝水用的搪瓷杯子5. （2分）电磁铁用软铁做铁心，这是因为软铁（）A . 很少保留剩磁B . 可被其他磁体吸引C . 能保持磁性D . 能导电6. （2分） (2017高二上·启东期中) 如图所示，在通电螺线管的周围和内部a、b、c、d四个位置分别放置了小磁针，小磁针涂黑的一端是N极．图中正确表示小磁针静止时的位置是（）A . aB . bC . cD . d7. （2分）(2019·荆门模拟) 下列关于磁铁的使用的说法中不正确的是（）A . 磁铁受到撞击会使磁铁的磁性减弱B . 原先没有磁性的铁，在长期受到磁铁的吸引会产生磁性C . 对磁铁加热会使磁铁的磁性减弱D . 永磁体在受到加热或敲打后，其磁性不会发生改变8. （2分）关于磁感线，以下说法中正确的是（）A . 磁感线是磁场中客观存在的曲线B . 磁感线不是闭合曲线C . 磁感线上某点的切线方向表示该点的磁场方向，也是该点的磁感应强度方向D . 磁感线起始于磁铁的N极，终止于磁铁的S极9. （2分） (2018高二上·平谷期末) 磁场中某一点磁感应强度的方向是指在该点的（）A . 小磁针静止时S极所指的方向B . 小磁针静止时N极所指的方向C . 通电直导线所受磁场力的方向D . 运动电荷所受磁场力的方向10. （2分） (2017高二上·晋江期末) 当导线中分别通以图示方向的电流，小磁针静止时北极指向读者的是（）A .B .C .D .11. （2分）下列关于电场线和磁感线的说法中，正确的是（）A . 电场线和磁感线都是电场或磁场中实际存在的线B . 磁场中两条磁感线一定不相交，但在复杂电场中的电场线是可以相交的C . 静电场中的电场线是一条不闭合曲线，而磁感线是一条闭合曲线D . 电场线越密的地方，同一试探电荷所受的电场力越大；磁感线分布较密的地方, 同一通电导线所受的磁场力也越大12. （2分） (2020高二上·兰州期末) 关于磁场的说法正确的是（）A . 小磁针静止时N极所指的方向就是该处磁感应强度的方向B . 电流元在磁场中某位置受到的磁场力为零，则该位置的磁感应强度一定为零C . 因地磁场影响，在进行奥斯特实验时，通电导线东西放置时实验现象最明显D . 导体在磁场中做切割磁感线运动时产生动生电动势，其本质是导体中的自由电荷受到洛仑兹力作用，通过洛仑兹力对自由电荷做功实现能量的转化13. （2分）发现电流的磁效应的科学家是（）A . 库仑B . 奥斯特C . 法拉第D . 安培14. （2分）铁棒A两端均能吸引小磁针,铁棒B能排斥小磁针。

2020--2021人教物理选修1--1第2章磁场练习含答案人教选修1—1第二章磁场1、在地球赤道上放置一个小磁针，静止时小磁针N极指向()A．地理南极B．地理北极C．东方D．西方2、1820年，奥斯特发现，把一根导线平行地放在磁针的上方(如图所示)，给导线通电时，磁针发生了偏转，就好像磁针受到磁铁的作用一样．这说明不仅磁铁能产生磁场，电流也能产生磁场，这个现象称为电流的磁效应．以下哪种情况比较正确地反映了奥斯特实验？()电流能使磁针偏转A．电流流向由南向北时，其下方的小磁针N极偏向东边B．电流流向由东向西时，其下方的小磁针N极偏向北边C．电流流向由南向北时，其下方的小磁针N极偏向西边D．电流流向由西向东时，其下方的小磁针N极偏向北边3、如图所示，用两根相同的细绳水平悬挂一段均匀载流直导线MN，电流I方向从M到N，绳子的拉力均为F.为使F＝0，可能达到要求的方法是()A．加水平向右的磁场B．加水平向左的磁场C．加垂直纸面向里的磁场D．加垂直纸面向外的磁场4、一个长螺线管中通有交变电流，把一个带电粒子沿管轴线射入管中，不计重力，粒子将在管中()A．做圆周运动B．沿轴线来回运动C．做匀加速直线运动D．做匀速直线运动5、如图所示，ab、cd为铁棒，当开关S闭合后，ab、cd就被磁化，磁化后的极性为()A．a端为N极，d端为N极B．a端为S极，d端为S极C．b端为S极，d端为S极D．b端为N极，d端为N极*6、如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是()A．ab一定是磁铁，且a端一定是N极B．ab一定是磁铁，且a端一定是S极C．ab可能是磁铁，且a端是S极D．ab仅是一块铁，而不是磁铁*7、(双选)下列说法正确的是()A．若某电荷在某处不受到电场力作用，则该处电场强度为零B．若一小段通电导线在某处不受到磁场力作用，则该处磁感应强度一定为零C．电场中某点的电场强度，在数值上等于一个电荷在该点受到的电场力与一个电荷电量的比值D．磁场中某点的磁感应强度，在数值上等于一小段通电导线放在该点时受到的磁场力与该小段导线的长度和电流的乘积的比值*8、下列说法正确的是()A．运动电荷在磁感应强度不为零的地方，一定受到洛伦兹力的作用B．运动电荷在某处不受洛伦兹力的作用，则该处的磁感应强度一定为零C．洛伦兹力既不能改变带电粒子的动能，也不能改变带电粒子的速度D．洛伦兹力对带电粒子不做功*9、银行、医院、公交公司等机构发行的磁卡，都是利用磁性材料记录信息的．关于磁卡的使用和保存，下列做法不合适的是()A．用软纸轻擦磁卡B．用磁卡拍打桌面C．使磁卡远离热源D．使磁卡远离磁体*10、(双选)如图所示，一束带电粒子沿着水平方向平行地飞过磁针的上方时，磁针的S极向纸内偏转．这束带电粒子束可能是()A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束*11、电磁炮是利用电磁发射技术制成的一种先进的动能杀伤武器．如图为美国试验所采用的电磁轨道，该轨道长7.5 m，宽1.5 m．若发射质量为50 g的炮弹从轨道左端初速度为零开始加速，当回路中的电流恒为20 A时，最大速度可达3 km/s.轨道间所加磁场为匀强磁场，不计空气及摩擦阻力．下列说法正确的是()A．磁场方向为竖直向下B．磁场方向为水平向右C．磁感应强度的大小为103 TD．电磁炮的加速度大小为3×105 m/s212、如图是几种常见磁场的磁感线分布示意图．(1)图(a)中a端是磁铁的________极，b端是磁铁的______极．(2)图(b)是两异名磁极的磁感线分布示意图，______端是S极，________端是N 极．13、如图所示，在倾角为θ的光滑斜面上，垂直纸面水平放置一根长为L，质量为m的通电直导线，电流I方向垂直纸面向里，欲使导线静止于斜面上，则外加磁场的磁感应强度的最小值是多少？方向向哪？14、如图所示，用细线将两个双面刀片悬挂起来，若用条形磁铁的一端去靠近双面刀片，会发生什么现象？将条形磁铁拿开后，又会发生什么现象？说明原因．2020--2021人教物理选修1--1第2章磁场练习含答案人教选修1—1第二章磁场1、在地球赤道上放置一个小磁针，静止时小磁针N极指向()A．地理南极B．地理北极C．东方D．西方【答案】B[地球是一块巨大的磁体，地磁场的南极和北极分别位于地理的北极和南极，在赤道处，地磁场方向由地理南极指向地理北极，小磁针静止时N极指向地理北极．]2、1820年，奥斯特发现，把一根导线平行地放在磁针的上方(如图所示)，给导线通电时，磁针发生了偏转，就好像磁针受到磁铁的作用一样．这说明不仅磁铁能产生磁场，电流也能产生磁场，这个现象称为电流的磁效应．以下哪种情况比较正确地反映了奥斯特实验？()电流能使磁针偏转A．电流流向由南向北时，其下方的小磁针N极偏向东边B．电流流向由东向西时，其下方的小磁针N极偏向北边C．电流流向由南向北时，其下方的小磁针N极偏向西边D．电流流向由西向东时，其下方的小磁针N极偏向北边【答案】C[为使小磁针能产生明显的偏转，实验时应使电流流向沿南北方向，选项B、D错误．当电流流向由南向北时，由安培定则判断其下方的磁场方向由东向西，故小磁针N极指向西边，选项A错误，选项C正确．]3、如图所示，用两根相同的细绳水平悬挂一段均匀载流直导线MN，电流I方向从M到N，绳子的拉力均为F.为使F＝0，可能达到要求的方法是()A．加水平向右的磁场B．加水平向左的磁场C．加垂直纸面向里的磁场D．加垂直纸面向外的磁场【答案】C[由于绳子的拉力为零，所以直导线所受的安培力向上，由左手定则可知，磁场方向垂直纸面向里，故C正确．]4、一个长螺线管中通有交变电流，把一个带电粒子沿管轴线射入管中，不计重力，粒子将在管中()A．做圆周运动B．沿轴线来回运动C．做匀加速直线运动D．做匀速直线运动【答案】D[螺线管内部的磁场方向始终与轴线平行，带电粒子沿着磁感线运动时，不受洛伦兹力作用，所以粒子将在管中做匀速直线运动．故选项D对．] 5、如图所示，ab、cd为铁棒，当开关S闭合后，ab、cd就被磁化，磁化后的极性为()A．a端为N极，d端为N极B．a端为S极，d端为S极C．b端为S极，d端为S极D．b端为N极，d端为N极【答案】B[通电螺线管外部磁感线分布与条形磁铁相似，内部可视为匀强磁场．闭合S后，由安培定则知：螺线管右端为N极，左端为S极．而材料磁化后内部磁场方向与外磁场方向相同，即a端为S极、b端为N极；c端为N极，d端为S极．所以选项B正确．]*6、如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是()A．ab一定是磁铁，且a端一定是N极B．ab一定是磁铁，且a端一定是S极C．ab可能是磁铁，且a端是S极D．ab仅是一块铁，而不是磁铁【答案】C[S闭合时，螺线管就产生了磁场，且右边是N极，若ab是磁铁，则左边是S极；也可能ab是一块铁．]*7、(双选)下列说法正确的是()A．若某电荷在某处不受到电场力作用，则该处电场强度为零B．若一小段通电导线在某处不受到磁场力作用，则该处磁感应强度一定为零C．电场中某点的电场强度，在数值上等于一个电荷在该点受到的电场力与一个电荷电量的比值D．磁场中某点的磁感应强度，在数值上等于一小段通电导线放在该点时受到的磁场力与该小段导线的长度和电流的乘积的比值【答案】AC[磁场不同于电场，如通电导线与磁场平行，则安培力为零，选项B 错误，选项A正确；由电场强度的定义可知选项C正确；导线与磁场垂直时才有B＝FIL，故选项D错误．]*8、下列说法正确的是()A．运动电荷在磁感应强度不为零的地方，一定受到洛伦兹力的作用B．运动电荷在某处不受洛伦兹力的作用，则该处的磁感应强度一定为零C．洛伦兹力既不能改变带电粒子的动能，也不能改变带电粒子的速度D．洛伦兹力对带电粒子不做功【答案】D[运动电荷在磁感应强度不为零的地方，不一定受到洛伦兹力作用，当B∥v时洛伦兹力为0，选项A、B错；洛伦兹力方向与速度方向始终垂直，因此，洛伦兹力对带电粒子不做功，它只改变粒子速度的方向，不改变速度的大小，选项C错，选项D对．]*9、银行、医院、公交公司等机构发行的磁卡，都是利用磁性材料记录信息的．关于磁卡的使用和保存，下列做法不合适的是()A．用软纸轻擦磁卡B．用磁卡拍打桌面C．使磁卡远离热源D．使磁卡远离磁体【答案】B[磁体在高温或猛烈敲击下，即在剧烈的热运动或机械运动影响下，磁体磁性会消失，所以磁卡在使用和保存时不能用磁卡拍打桌面．]*10、(双选)如图所示，一束带电粒子沿着水平方向平行地飞过磁针的上方时，磁针的S极向纸内偏转．这束带电粒子束可能是()A ．向右飞行的正离子束B ．向左飞行的正离子束C ．向右飞行的负离子束D ．向左飞行的负离子束【答案】BC [S 极向里转，表明小磁针所在处的磁场方向垂直纸面向外，由安培定则知，磁针上方的电流方向水平向左．若是正离子束，其飞行方向是水平向左；若是负离子束，飞行方向是水平向右．]*11、电磁炮是利用电磁发射技术制成的一种先进的动能杀伤武器．如图为美国试验所采用的电磁轨道，该轨道长7.5 m ，宽1.5 m ．若发射质量为50 g 的炮弹从轨道左端初速度为零开始加速，当回路中的电流恒为20 A 时，最大速度可达3 km/s.轨道间所加磁场为匀强磁场，不计空气及摩擦阻力．下列说法正确的是( )A ．磁场方向为竖直向下B ．磁场方向为水平向右C ．磁感应强度的大小为103 TD ．电磁炮的加速度大小为3×105 m/s 2【答案】C [由左手定则知磁场方向应竖直向上，A 、B 错误；由v 2＝2ax 得a ＝v 22x ＝6×105 m/s 2，D 错误；又BIL ＝ma ，所以B ＝ma IL＝1.0×103 T ，C 正确．]12、如图是几种常见磁场的磁感线分布示意图．(1)图(a)中a 端是磁铁的________极，b 端是磁铁的______极．(2)图(b)是两异名磁极的磁感线分布示意图，______端是S 极，________端是N 极．[解析] 图(a)是条形磁铁外部磁感线分布示意图，外部磁感线是从磁铁的N 极出来，进入磁铁的S 极，图(b)是两异名磁极磁感线分布示意图，磁感线仍然是从N 极出来，进入磁铁的S 极．[答案] (1)S N (2)c d13、如图所示，在倾角为θ的光滑斜面上，垂直纸面水平放置一根长为L ，质量为m 的通电直导线，电流I 方向垂直纸面向里，欲使导线静止于斜面上，则外加磁场的磁感应强度的最小值是多少？方向向哪？[解析] 当磁场方向垂直斜面向下，则安培力方向沿斜面向上，此时对应的磁感应强度最小．受力分析如图所示．当安培力等于重力沿斜面向下的分力时，导线平衡mgsin θ＝BIL ，B ＝mgsin θIL .[答案] B ＝mgsin θIL ，方向垂直斜面向下14、如图所示，用细线将两个双面刀片悬挂起来，若用条形磁铁的一端去靠近双面刀片，会发生什么现象？将条形磁铁拿开后，又会发生什么现象？说明原因．[答案] 双面刀片是钢制的，当条形磁铁靠近刀片时，刀片因受磁铁的吸引作用，下端靠拢；钢制刀片被磁铁磁化后，磁性不易消失，且刀片下端为同名磁极，同名磁极相排斥，将条形磁铁拿开后，刀片下端远离．。

高中物理学习材料（马鸣风萧萧**整理制作）第二节电流的磁场建议用时实际用时满分实际得分90分钟100分一、选择题（本题包括8小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共32分）1.奥斯特实验说明了（）A.磁场的存在B.磁场具有方向性C.通电导线周围存在磁场D.磁体间有相互作用2.如图2-2-1所示，一束带电粒子沿水平方向沿虚线飞过磁针上方，并与磁针方向平行，能使磁针N极转向读者，那么这束带电粒子可能是（）图2-2-1A.向右飞的正离子B.向左飞的负离子C.向右飞的负离子D.向左飞的正离子3.在做“奥斯特实验”时，下列操作中现象最明显的是（）A.沿电流方向放置磁针，使磁针在导线的延长线上B.沿电流方向放置磁针，使磁针在导线的正下方C.电流沿南北方向放置在磁针的正上方D.电流沿东西方向放置在磁针的正上方4.关于电流的磁场，正确的说法是（）A.直线电流的磁场只分布在垂直于导线的某一个平面上B.直线电流的磁场是一些同心圆，距离导线越远处磁感线越密C.通电螺线管的磁感线分布与条形磁铁相同，在管内无磁场D.直线电流、环形电流、通电螺线管，它们的磁场方向都可用安培定则来判断5.如图2-2-2所示，一个正电子沿着逆时针方向做匀速圆周运动，则此正电子的运动（）图2-2-2A.不产生磁场B.产生磁场，圆心处的磁场方向垂直纸面向里C.产生磁场，圆心处的磁场方向垂直纸面向外D.只有圆周内侧产生磁场图2-2-36.当接通电源后，小磁针A按图2-2-3所示方向运动，则（）A.小磁针B的N极向纸外转B.小磁针B的N极向纸里转C.小磁针B不转动D.因电流未标出，所以无法判断小磁针B如何转动7.根据安培假设的思想，认为磁场是由于运动电荷产生的，这种思想如果对地磁场也适用，而目前在地球上并没有发现相对地球定向移动的电荷，那么由此判断，地球应该（）A.带负电B.带正电C.不带电D.无法确定8.图2-2-4为一种利用电磁原理制作的充气泵的结构示意图.其工作原理类似打点计时器.当电流从电磁铁的接线柱a流入，吸引小磁铁向下运动时，以下选项中正确的是（）图2-2-4A.电磁铁的上端为N极，小磁铁的下端为N极B.电磁铁的上端为S极，小磁铁的下端为S极C.电磁铁的上端为N极，小磁铁的下端为S极D.电磁铁的上端为S极，小磁铁的下端为N极二、填空题（本题共2小题，每小题8分，共16分.请将正确的答案填到横线上）9.如图2-2-5所示，当给圆环中通电时，与其共面且在正下方的小磁针S极转向读者，则圆环中的电流方向是（填“顺时针”或“逆时针”），圆环中小磁针的极转向读者.图2-2-510.如图2-2-6所示为通电螺线管的剖面图，“”和“⊙”分别表示导线中电流垂直纸面流进和流出，图中四个小磁针（涂黑的一端为N极）静止时的指向肯定画错的是.图2-2-6三、计算题（本题共5小题，共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）11.(10分)如图2-2-7所示，a和b是直线电流的磁场，c和d是环形电流的磁场，e和f是螺线管电流的磁场，试在各图中补画出电流方向或磁感线方向.图2-2-712.（10分）在图2-2-8所示的各图中，分别给出了导线中的电流方向或磁场中某处小磁针N极的指向或磁感线方向.请画出对应的磁感线（标上方向）或电流方向.图2-2-813.（10分）如图2-2-9所示，放在通电螺线管内部中间处的小磁针，静止时N极指向右，试判定电源的正、负极.图2-2-914.(10分)在蹄形铁芯上绕有线圈，如图2-2-10所示，根据小磁针的指向，画出线圈的绕线方向.图2-2-10 15. （12分）在两条相互垂直而不接触的导线中，通以大小相等、方向如图2-2-11所示的电流，那么，在导线平面内两电流所产生的磁场在哪些区域内方向是一致的?图2-2-11第二节电流的磁场得分：一、选择题二、填空题9． 10．三、计算题11．12.13.14.15.第二节电流的磁场参考答案一、选择题1.C解析：奥斯特实验说明了电流周围有磁场，即电流的磁效应，初步揭示了电和磁之间的联系.2.CD解析：带电粒子沿水平方向沿虚线飞过磁针上方，并与磁针方向平行，能使磁针N极转向读者.则知电流的磁场在小磁针所在处是垂直于纸面指向读者的.依据安培定则可得，电流的方向水平向左.因此，如果这束带电粒子是正离子，则向左飞行；如果是负离子，则向右飞行.3.C4.D5.C6.A解析：由小磁针A的N极运动方向知，螺线管的左侧为S极，右侧为N极，由右手螺旋定则判知螺线管中的电流方向.再由安培定则可判断出电流在小磁针B处的磁场方向向外，小磁针N极的受力方向与该处的磁场方向一致，故A正确.7.A8.D解析：当电流从a端流向电磁铁时，据右手螺旋定则，测出电磁铁的上端为S极，此时能吸引小磁铁向下运动，故说明小磁铁的下端为N极.二、填空题9.逆时针 N10.AB解析：该题考查对安培定则的应用和通电螺线管的磁场方向.由安培定则可判断螺线管的左端为N极，右端为S极，所以在螺线管内部磁场方向向左，而在外部，磁感线方向由左向右，故在螺线管外部小磁针静止时N极应与磁感线的切线方向相同，所以A、B错.三、计算题11.图略.解析：a中电流方向垂直纸面向里；b中电流方向向上；c中电流方向逆时针；d中磁场方向向上；e中磁场方向向左；f中磁场方向向右.12.用安培定则来判断，分别如图2-1中各图所示.图2-1解析：如果已知电流的方向，可用右手螺旋定则判断磁感线的方向.如果已知小磁针的指向，那么小磁针N极所指的方向就是磁感线的方向.点评：通过本例既要掌握几种通电导体周围的磁场分布情况，又要熟练掌握安培定则.13.c端为正极，d端为负极解析：小磁针N极的指向即该处的磁场方向，所以螺线管内部磁感线由a →b.根据安培定则可判断出电流由电源的c端流出，d端流入，故c端为正极，d端为负极.点评：不要错误认为螺线管b端吸引小磁针的N极就相当于条形磁铁的S极，关键要分清螺线管内、外磁感线的分布情况.14.线圈的绕线方向如图2-2所示.图2-2首先由小磁针静止时N极的指向可以确定，绕在蹄形铁芯上的线圈通电后，产生的磁场方向，是从铁芯左方到右方，即蹄形铁芯左方为N极，右方为S极，再根据电源标出电流方向，铁芯左方上端为N极，由安培定则可知，左侧线圈的绕线方向如图2-2所示.同理，铁芯右侧上端为S极，根据安培定则可知，线圈绕线方向如图2-2所示.15.Ⅰ、Ⅲ区域解析：在空间某区域有几个磁场同时存在时，则其合磁场是它们的矢量和，本题中Ⅰ、Ⅲ区域中两电流产生的磁场方向一致，Ⅱ、Ⅳ区域中两电流产生的磁场方向相反.。

人教版物理选修11第二章第二节电流的磁场同步训练一．选择题（共15小题）1．有a、b、c、d四个小磁针，分别放置在通电螺线管的附近和内部，如图所示．其中哪一个小磁针的指向是正确的（）A．a B．b C．c D．d答案：D解析：解答：：解：由图可知，电流由右侧流入，则由安培定则可知，螺线管的左侧为N极，右侧为S极；而螺线管的磁感线外部是由N极指向S极，内部由S指向N极，而小磁针静止时N极所指方向与磁感线方向一致，故可知D正确，其他均错；故选D．分析：由电源的极性可得出电流的方向，则由安培定则可得出磁场的方向，即可判出小磁场的方向是否正确．2．如图所示，把一条导线平行地放在磁针的上方附近，当导线中有电流通过时，磁针会发生偏转．首先观察到这个实验现象的物理学家是（）A．奥斯特B．爱因斯坦C．伽利略D．牛顿答案：A解析：解答：解：当导线中有电流通过时，磁针会发生偏转，说明电流产生了磁场，这是电流的磁效应，首先观察到这个实验现象的物理学家是奥斯特．故A正确，BCD错误．故选：A．分析：本实验是1820年丹麦的物理学家奥斯特做的电流磁效应的实验．3．如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘线水平吊起通电直导线A.A与螺线管垂直，“×”表示导线中电流的方向垂直于纸面向里．电键闭合后，A受到通电螺线管磁场的作用力的方向是（）A．水平向左B．水平向右C．竖直向下D．竖直向上答案：C解析：解答：解：首先根据安培定则判断通电螺线管在A处产生的磁场方向：水平向右．根据左手定则判断可知：A受到通电螺线管磁场的作用力的方向：竖直向下．故选C分析：首先根据安培定则判断通电螺线管在A处产生的磁场方向，再根据左手定则判断通电直导线A受到的磁场的作用力的方向．4．下列各图为电流产生磁场的分布图，正确的分布图是（）A．①③B．②③C．①④D．②④答案：C解析：解答：解：①电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故①正确；②电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故②错误；③图中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故③错误；④根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故④正确；故选C．分析：由右手螺旋定则可判断电流周围磁场的分布，并注意平面图及立体图的区分即可正确判断．5．在下列图中“⊗”表示直线电流方向垂直纸面向里，“⊙”表示直线电流方向垂直纸面向外，则下列图形中能正确描绘直线电流周围的磁感线的是（）A．B．C．D．答案：D解析：解答：解：右手握住直导线，大拇指所指方向为电流方向，四指弯曲方向为电流周围的磁场方向．故D正确，A、B、C错误．故选：D．分析：根据右手螺旋定则判断电流周围的磁场方向．6．把小磁针放在环形电流中央，通以图示电流，则小磁针N极指向为（）A．水平向左B．垂直环形电流所在平面向内C．水平向右D．垂直环形电流所在平面向外答案：B解析：解答：解：如图所示，若通电时，据安培定则得出环形线圈的前面是S极、后面是N极，故其磁感线的方向：环形线圈外面是垂直于纸面向外，环形线圈里面是垂直纸面向里，而小磁针静止时的N极指向与线圈的磁感线的方向是一致的，所以垂直环形电流所在平面向里，故B正确，ACD错误；故选：B．分析：（1）对于磁体的每一条磁感线都是闭合的，即在磁体的外部是从N极指向S极，在磁体内部，磁感线是从磁体的S极指向N极；（2）据安培定则可以判断出此时环形线圈的N极和S极，而后据据小磁针的N极指向和环形线圈磁感线的方向一致即可判断出小磁针的N极指向．7．如图是电磁铁工作原理的示意图，由线圈、电源、开关和滑动变阻器等器材组成，P为滑动变阻器的滑片．闭合S，铁钉被吸附起来．下列分析正确的是（）A．增加线圈匝数，被吸附的铁钉减少B．调换电源正负极，铁钉不能被吸附C．P向a端移动，被吸附的铁钉增多D．P向b端移动，被吸附的铁钉增多答案：C解析：解答：解：A、当增加线圈的匝数时，导致线圈的磁场增加，则被吸附的铁钉增多，故A错误；B、当调换电源正负极，导致线圈的磁性方向相反，但仍有磁性，因此铁钉仍能被吸附，故B错误；C、当P向a端移动，导致电路中电流增大，那么被吸附的铁钉增多，若Pb端移动，电路中电流减小，则被吸附的铁钉减小，故C正确，D错误；故选：C．分析：根据安培定则，结合电流方向从而确定磁性，再根据闭合电路的电阻变化，确定电流的变化，即可判定磁性的强弱．8．如图所示，在圆环状导体圆心处，放一个可以自由转动的小磁针．现给导体通以顺时针方向的恒定电流，不计其他磁场的影响，则（）A．小磁针保持不动B．小磁针的N极将向下转动C．小磁针的N极将垂直于纸面向里转动D．小磁针的N极将垂直于纸面向外转动答案：C解析：解答：解：如图所示，若通电时，据安培定则不难看出此时圆形线圈的前面是S极，其后面是N极，故其磁感线的方向是应该是垂直于纸面向里，故此时小磁针静止时的N极指向与圆形线圈的磁感线的方向是一致的，由于小磁针的磁感线应是从小磁针的N极出发回到S 极的，故此时小磁针的静止时的N极应该是垂直于纸面向里转动，故C正确，ABD错误．故选：C．分析：（1）对于磁体的每一条磁感线都是闭合的，即在磁体的外部是从N极指向S极，在磁体内部，磁感线是从磁体的S极指向N极；9．下列四幅图中，小磁针静止时，其指向正确的是（）A．B．C．D．答案：A解析：解答：解：首先确定各磁铁的磁感线的分布，注意磁感线由磁铁外部是从N到S，再依据小磁针静止时的指向，即为磁感线的切线方向，则A正确，BCD错误；故选：A．分析：根据小磁针静止时的指向，即为磁场方向，再结合磁感线由磁铁外部是从N到S，而内部则是从S到N，从而即可求解．10．如图所示，无限长导线，均通以恒定电流I．直线部分和坐标轴接近重合，弯曲部分是以坐标原点O为圆心的相同半径的一段圆弧，已知直线部分在原点O处不形成磁场，则图乙中O处磁感应强度和图甲中O处磁感应强度相同的是（）A．B．C．D．答案：A解析：解答：解：由题意可知，图甲中O处磁感应强度的大小是其中一段在O点的磁场大小2倍，方向垂直纸面向里；A、根据右手螺旋定则可知，左上段与右下段的通电导线产生的磁场叠加为零，则剩余的两段通电导线产生的磁场大小是其中一段的在O点磁场的2倍，且方向垂直纸面向里，故A 正确；B、同理，四段通电导线在O点的磁场是其中一段在O点的磁场的4倍，方向是垂直向里，故B错误；C、由上分析可知，右上段与左下段产生磁场叠加为零，则剩余两段产生磁场大小是其中一段在O点产生磁场的2倍，方向垂直纸面向外，故C错误；D、与C选项分析相同，四段在O点的磁场是其中一段在O点产生磁场的2倍，方向垂直纸面向外，故D错误；故选：A．分析：根据通电导线周围存在磁场，结合相同圆弧，则产生有磁感应强度大小，再根据右手螺旋定则可知，通电导线在O点的磁场方向，最后由矢量合成法则，即可求解．11．如图所示，五根平行的长直导体棒分别过竖直平面内的正方形的四个顶点和中心，并和该正方形平面垂直，各导体棒中均通有大小相等的电流，方向如图所示，则中心处的导体棒受到其余四根导体棒的磁场力的合力方向是（）A．竖直向上B．竖直向下C．水平向左D．水平向右答案：C解析：解答：解：根据题意，由右手螺旋定则对角导线电流产生磁场正好相互叠加，如图所示，由矢量的合成法则，则得磁场方向竖直向下，根据左手定则可知，中心处的导体棒受到其余四根导体棒的磁场力的合力方向是水平向左；故选：C．分析：根据安培定则确定出安培力的方向，再利用矢量合成法则求得B的合矢量的方向，再根据左手定则，即可求解．12．在同一平面有四根彼此绝缘的通电直导线，如图所示，四导线中的电流大小关系为i1＜i2＜i3=i4，要使O点磁场增强．则应切断哪一导线中的电源（）A．切断i1B．切断i2 C．切断i3 D．切断i4答案：D解析：解答：解：根据右手螺旋定则来确定通电导线周围磁场的分布，导线1在O点产生的磁场的方向向里，导线2在O点产生的磁场的方向向里，导线3在O点产生的磁场的方向向里，导线4在O点产生的磁场的方向向外．由于i1＜i2＜i3=i4，所以合磁场的方向向里，根据磁场的叠加可知，要使O的磁场增强，应切断I4，则D正确．故选：D分析：根据安培定则判断4根通电导线在1、2、3、4四个区域产生的磁场方向，根据磁场的叠加，判断哪个区域的磁场最强．13．如图所示，三根通电长直导线P、Q、R互相平行，通过正三角形的三个顶点，三根直导线均通入大小相等、方向垂直纸面向里的电流，则R受到的磁场力的方向是（）A．垂直R，指向y轴负方向B．垂直R，指向y轴正方向C．垂直R，指向x轴正方向D．垂直R，指向x轴负方向答案：A解析：解答：解：由安培定则可知，通电指导线P、Q在R处产生的磁场方向水平向右，即沿X 轴正方向，则R处的磁场方向沿X轴正方向；由左手定则可知，通电直导线R所受安培力垂直于R指向Y轴负方向．选项A正确，BCD 错误，故选：A．分析：R所在处的磁场是由P与Q中的电流产生的，由安培定则判断出R处磁场的方向，然后由左手定则判断出R中电流所示安培力的方向．14．如图直导线AB、螺旋管C、电磁铁D三者相距较远，它们产生的磁场互不影响．当开关S闭合稳定后，则图中小磁针的N极（黑色的一端）指向正确的是（）A．a B．e C．c D．d答案：解析：解答：解：由右手螺旋定则可知，直导线AB的磁场方向（从上往下看）逆时针，根据小磁针的静止时，N极的指向即为磁场的方向，即向里，则有a磁针方向错误；由安培定则，通电螺线管左端为S极，右端为N极，因此c磁针方向错误；通电螺线管下边的磁场的方向从N极指向S极，所以b磁针的方向正确；对于U形螺线管左端相当于N极，右端相当于S极，故d磁针的方向正确．故选：D．分析：根据右手螺旋定则可确定，通电螺线管的磁场分布，及通电直导线磁场的分布，并由小磁针的静止时，N极的指向即为磁场的方向．15．如图所示，一根长导线弯曲成“п”，通以直流电I，正中间用绝缘线悬挂一金属环C，环与导线处于同一竖直平面内．在电流I增大的过程中，绳可承受足够大拉力，下列叙述不正确的是（）A．金属环中无感应电流产生B．金属环中有逆时针方向的感应电流C．悬挂金属环C的竖直线中拉力变大D．金属环C仍能保持静止状态答案：A解析：解答：解：根据安培定则知，弯曲成“п”导线中电流的磁场方向为：垂直纸面向里，且大小增加．由楞次定律可知，感应电流的方向为逆时针，根据左手定则可知，圆环的各部分受到的安培力的方向指向圆心，由于弯曲成是“п”导线，所以金属环下边圆弧没有安培力，因此导致挂环的拉力增大，但环仍处于静止状态，故BCD正确，A错误，本题要求选择不正确的选项，故选：A分析：金属环C处于弯曲成“п”导线中，导线中通以如图所示的电流，则会产生的磁场，根据楞次定律来确定感应电流的方向，再根据左手定则，判断出安培力的方向，从而判断出金属线圈的受力与运动状况．二．填空题（共5小题）16．丹麦的物理学家发现了电流的磁效应．用安培定则判定直线电流的磁感线方握住直导线（选填“左手”、“右手”），使伸直的大拇指指向方向（选填“电流”、“磁感线”、“运动”）．答案：奥斯特，磁感线解析：解答：解：奥斯特发现了电流的磁效应，根据安培定则的内容判定线电流的磁感线的方法是：右手握住导线，让大拇指所指的方向跟电流方向一致，弯曲的四指所指的方向就是磁感线的环绕方向．故答案为：奥斯特，磁感线．分析：奥斯特发现了电流的磁效应，而安培提出安培定则，其内容：右手握住导线，让大拇指所指的方向跟电流方向一致，弯曲的四指所指的方向就是磁感线的环绕方向．17．如图所示，有一竖直放置的直导线，通有向上的电流I，则电流在P点产生的磁场方向垂直纸面向．若一带正电的粒子，某时刻通过P电时速度方向竖直向上，则此时该粒子所受的洛伦兹力的方向水平向．答案：里，左解析：解答：解：根据右手螺旋定则，直导线电流向上，则环绕的四指为磁场方向，即P点的磁场方向垂直纸面向里；粒子带正电，竖直向上运动，根据左手定则，洛伦兹力向左；故答案为：里，左分析：根据右手螺旋定则，即可判定P点的磁场方向，再由左手定则判断洛伦兹力的方向，从而即可求解．18．四根直导线围成一个正方形，各自通以大小相等的电流，方向如图．已知正方形中心O 点的磁感应强度大小为B，若将I1电流反向（大小不变），则O点的磁感应强度大小变为，要使O点磁感应强度变为零，I1电流反向后大小应变为原来的倍．答案：2B ，3 解析： 解答：解：由右手螺旋定则可知，四导线在O 点产生的磁场方向垂直纸面向外，并且四电流相同，所以每根导线在O 点产生磁感应强度为4B ，若将I 1电流反向（大小不变），则O 点的磁感应强度大小为：43B ﹣4B =2B ，； 三根导线在O 处产生的合磁感应强度为43B ，要使O 点磁感应强度变为零，所以电流方向的导线产生的磁感应强度也为43B ，所以I 1电流反向后大小应变为原来的3倍． 故答案为：2B ，3． 分析：由右手螺旋定则可知，四导线在O 点产生的磁场方向垂直纸面向外；再据电流相同，判断每根导线在O 点产生磁感应强度为4B ；再利用由右手螺旋定则判断将I 1电流反向时，产生的磁场方向，再求O 点的合磁感应强度；利用产生的磁感应强度与电流的大小成正比判断电流的大小即可．19．如图所示，放在通电螺线管内部中央处的小磁针，静止时N 极指向螺线管右端，则电源的C 端为 极，螺线管的a 端为 极．答案：负，S解析：解答：解：螺线管内部的磁场方向水平向右，根据安培定则，知螺线管中的电流从左侧流进，右侧流出，d 为电源的正极，c 端为负极，内部的磁场由S 指向N ，螺线管的a 端为S 极或南极，b 为N 极或北极．故答案为：负，S ．分析：根据小磁针的指向，通过安培定则判断出螺线管电流的流向，从而知道电源的正负极．螺线管等效为条形磁铁，根据内部磁场的方向得出螺线管的极性．20．如图所示为两根互相平行的通电导线a、b的横截面图，a、b的电流方向已在图中标出．那么导线a中的电流产生的磁场的磁感线环绕方向为（填“顺时针”或“逆时针”），导线b所受的磁场力方向为（填“向左”或“向右”）．答案：顺时针，向右解析：解答：解：根据安培定则，伸开右手，大拇指与电流方向相同，四指弯曲方向为磁场的方向，知导线a中电流产生的磁场为顺时针方向．在导线b处，磁场方向竖直向下，根据左手定则，安培力方向水平向右．故答案为：顺时针，向右．分析：由安培定则判断磁场的方向．再用左手定则判断安培力的方向．三．计算题（共5小题）21．半径为r，电流为I1的通电圆环圆心a处的磁感应强度为B，在圆环下方距圆心a为L 的地方水平放置一根电流为I2的无限长直导线MN时，圆环圆心a处的磁感应强度变为零，设圆环平面与长直导线在同一竖直平面内如图所示，求：（1）根据对称性，直导线电流I2在导线正下方L处的b点产生的磁感应强度大小是多少？方向如何？（2）如果把圆环平移到b点，使圆环的圆心与b点重合，则圆环电流与直线电流在b点产生的合磁场的磁感应强度大小是多少？方向如何？答案：：（1）直导线电流I2在导线正下方L处的b点产生的磁感应强度大小是B，方向垂直纸面向外；（2）如果把圆环平移到b点，使圆环的圆心与b点重合，则圆环电流与直线电流在b点产生的合磁场的磁感应强度大小是2B，方向垂直纸面向外解析：解答：解：：（1）由题意可知，电流为I1的通电圆环圆心a处的磁感应强度大小为B，根据右手螺旋定则可知，其方向垂直纸面向外，当水平放置电流为I2的无限长直导线MN时，圆环圆心a处的磁感应强度变为零，根据矢量合成法则可知，长直导线在a处的磁应强度大小是B，且方向垂直纸面向里，那么由对称性，则直导线电流I2在导线正下方L处的b点产生的磁感应强度大小是B，由右手螺旋定则可知，其方向垂直纸面向外，（2）当把圆环平移到b点，使圆环的圆心与b点重合，则两通电导线在b处产生磁场方向相同，根据矢量合成法则，则其大小为2B，方向垂直纸面向外；分析：根据右手螺旋定则确定通电导线在某处的磁场方向，再结合矢量合成法则，即可求解22．如图所示，在磁感应强度为0．2T的匀强磁场中，有一长为0．5m、电阻为1．0Ω的导体AB在金属框架上以10m/s的速度向右滑动，R1=R2=2．0Ω，其他电阻不计，求流过R1的电流I1．答案：流过R1的电流为0．25A解析：解答：解：AB切割磁感线相当于电源，其等效电路如图所示，E AB=Blv=0．2×0．5×10 V=1 VE由闭合电路欧姆定律得I=RrR 1、R 2并联，由并联电路电阻关系得21111R R R += 解得：R=2121R R R R +=1．0Ω，I AB =I =0．5 A ． 因为R 1=R 2，所以流过R 1的电流为I 1==0．25 A ．答：流过R 1的电流为0．25A ．分析：由公式E=BLv 求出棒AB 产生的感应电动势，根据闭合电路欧姆定律求出通过AB 棒的感应电流23． 在实验“用DIS 研究通电螺线管的磁感应强度”中，我们得到了磁感应强度B 与磁传感器插入线圈的长度d 的关系，请你在图中画出实验结果图线的大致形状． 答案：解析：解答：解：从外部逐渐靠近螺线管两端时，磁场逐渐增强，在螺线管内部，磁场基本上是匀强磁场，磁感应强度大于螺线管端点的磁感应强度，螺线管的磁场关于中点对称，则B ﹣d 图象的大致形状如图所示．分析：从外部逐渐靠近螺线管两端时，磁场逐渐增强，在螺线管内部，磁场基本上是匀强磁场，磁感应强度大于螺线管端点的磁感应强度，螺线管的磁场关于中点对称，分析各图示，找出符合螺线管实际的图象．24．如图分别表示两通电直导线产生的磁场的磁感线的分布情况，图中圆心处的小圆圈表示通电直导线的截面．在图中标出直线电流方向，垂直纸面向里用“×”表示，垂直纸面向外用“•”表示．答案：左图标“•”，右图标“×”解析：解答：解：通电直导线产生的磁场方向根据安培定则判断．左图：磁感线沿逆时针方向，则四指指向逆时针方向，根据安培定则，拇指指向纸外，用“•”表示．右图：磁感线沿顺时针方向，则四指指向顺时针方向，根据安培定则，拇指指向纸里，用“×”表示．答：左图标“•”，右图标“×”．分析：通电直导线产生的磁场方向根据安培定则判断．右手握住导线，拇指指向电流方向，四指指向磁感线环绕方向来判断．25．如图所示各图中，已知通电导线（或线圈）受磁场力作用而运动的方向，请在图中标出通电导线（或线圈）中的电流方向．答案：解析：解答：解：由题意可知，根据右手螺旋定则可知，线圈处于由右向左的磁场中，因线圈如图所示，顺时针方向转动，则根据左手定则可知，线圈左边电流方向向里，而右边电流的方向向外；答：如上图所示．分析：根据通电导线在磁场中受到安培力作用，结合左手定则与左手螺旋定则，即可求解．。

2020—2021人教版物理选修1--1第二章磁场练习附答案人教选修1—1第二章磁场1、一小磁针放置在某磁场(未标出方向)中，静止时的指向如图所示．下列分析正确的是()A．N极指向该点磁场方向B．S极指向该点磁场方向C．该磁场是匀强磁场D．a点的磁场方向水平向右2、(双选)假设能将小磁针移到地球球心附近，则小磁针的N极指向() A．可以根据“同名磁极相斥，异名磁极相吸”进行判定B．应根据“小磁针N极所受的磁场力的方向与该处磁场方向相同”进行判定C．指向地球的地理南极附近D．指向地球的地理北极附近3、用安培定则来判定通电螺线管的电流方向跟它的磁感线方向之间的关系时，下列关于大拇指所指方向的说法正确的是()A．大拇指所指的方向就是磁感线的方向B．大拇指所指的方向就是螺线管内部磁感线的方向C．大拇指所指的方向就是螺线管外部磁感线的方向D．以上说法都不对4、(多选)关于磁场对通电直导线的作用力(安培力)，下列说法正确的是() A．通电直导线在磁场中一定受到安培力的作用B．通电直导线在磁场中所受安培力的方向一定跟磁场的方向垂直C．通电直导线在磁场中所受安培力的方向一定跟电流的方向垂直D．通电直导线在磁场中所受安培力的方向垂直于由B和I所确定的平面5、如图所示，阴极射线管发出的电子束在阳极和阴极间强电场的作用下沿直线运动，如果在射线管所在区域内加上垂直纸面向里的匀强磁场，则电子束的偏转方向为()A．向上偏转B．向下偏转C．垂直纸面向里偏转D．垂直纸面向外偏转6、(双选)下列元件中，哪个是由硬磁性材料制造的()A．录音机的磁头B．扬声器中的磁铁C．电磁铁中的铁芯D．储蓄用的信用卡7、(双选)关于地球的磁场，下列说法正确的是()A．在地面上放置一个可自由转动的小磁针，静止时小磁针的南极指向地磁场的南极B．地磁场的南极在地理北极附近C．地球上任何地方的地磁场方向都是和地面平行的D．磁偏角的数值在地球上不同地点是不同的8、关于电流的磁场，正确的说法是()A．直线电流的磁场，只分布在垂直于导线的某一个平面上B．直线电流的磁场的磁感线是一些同心圆，离导线越远磁感线越密C．通电螺线管的磁感线分布与条形磁铁相似，但管内无磁场D．通电螺线管的环形电流和直线电流的磁场方向可用安培定则判断9、(双选)有关磁感应强度的方向，下列说法正确的是()A．B的方向就是小磁针S极所指的方向B．B的方向与小磁针N极的受力方向一致C．B的方向就是通电导线受安培力的方向D．B的方向就是该处磁场的方向10、(双选)一个电子穿过某一空间而未发生偏转，则()A．此空间一定不存在磁场B．此空间可能有磁场，方向与电子速度方向平行C．此空间可能有磁场，方向与电子速度方向垂直D．此空间可能有正交的磁场和电场，它们的方向均与电子速度方向垂直11、(双选)下列物品中必须用到磁性材料的是()A．DVD碟片B．计算机上的磁盘C．电话磁卡D．喝水用的搪瓷杯子12、如图是几种常见磁场的磁感线分布示意图．(1)图(a)中a端是磁铁的________极，b端是磁铁的______极．(2)图(b)是两异名磁极的磁感线分布示意图，______端是S极，________端是N 极．13、如图所示，在水平向右的匀强磁场中，放有矩形线框abcd，线框可绕其中心轴线自由转动，若线框中通入图中所示电流．试判断此时线框的转动方向．(从上向下看)14、普通录音机是通过一个磁头来录音的．磁头的结构如图所示，在一个环形铁芯上绕一组线圈，铁芯有个缝隙，工作时，磁带就贴着缝隙移动．录音时，磁头线圈跟微音器相连，磁带上涂有一层磁粉，磁粉能被磁化且有剩磁．微音器的作用是把声音变化转化成电流变化，问普通录音机是根据物理学什么来工作的？2020—2021人教版物理选修1--1第二章磁场练习附答案人教选修1—1第二章磁场1、一小磁针放置在某磁场(未标出方向)中，静止时的指向如图所示．下列分析正确的是()A．N极指向该点磁场方向B．S极指向该点磁场方向C．该磁场是匀强磁场D．a点的磁场方向水平向右A[小磁针静止时的N极指向为该点的磁场方向，也为磁感线上某点的切线方向，故A正确，B、D错误；匀强磁场中的磁感线为等间距的平行线，故C错误．] 2、(双选)假设能将小磁针移到地球球心附近，则小磁针的N极指向() A．可以根据“同名磁极相斥，异名磁极相吸”进行判定B．应根据“小磁针N极所受的磁场力的方向与该处磁场方向相同”进行判定C．指向地球的地理南极附近D．指向地球的地理北极附近【答案】BC[要分析小磁针的N极指向，关键在于确定小磁针所在处的磁场的方向，根据地磁场的特点将地球等效为“条形磁铁”，其磁感线分布显而易见，地球球心处磁场方向由地理北极附近指向地理南极附近，而小磁针N极所受的磁场力的方向与该处磁场方向相同，因此小磁针N极在地球球心处应指向地理南极附近．]3、用安培定则来判定通电螺线管的电流方向跟它的磁感线方向之间的关系时，下列关于大拇指所指方向的说法正确的是()A．大拇指所指的方向就是磁感线的方向B．大拇指所指的方向就是螺线管内部磁感线的方向C．大拇指所指的方向就是螺线管外部磁感线的方向D．以上说法都不对【答案】B[用安培定则判断通电螺线管磁感线方向时，四指应指电流方向，大拇指所指的方向是螺线管中心轴线上的磁感线方向，亦即螺线管内部磁感线的方向．所以B项正确．]4、(多选)关于磁场对通电直导线的作用力(安培力)，下列说法正确的是() A．通电直导线在磁场中一定受到安培力的作用B．通电直导线在磁场中所受安培力的方向一定跟磁场的方向垂直C．通电直导线在磁场中所受安培力的方向一定跟电流的方向垂直D．通电直导线在磁场中所受安培力的方向垂直于由B和I所确定的平面BCD [当一段通电直导线在磁场中平行于磁感线方向放置时，不受安培力的作用，A选项错误．据左手定则，通电直导线在磁场中所受安培力的方向既垂直于磁场方向，又垂直于电流的方向，即安培力方向总是垂直于磁场和电流所确定的平面，B、C、D选项正确．]5、如图所示，阴极射线管发出的电子束在阳极和阴极间强电场的作用下沿直线运动，如果在射线管所在区域内加上垂直纸面向里的匀强磁场，则电子束的偏转方向为()A．向上偏转B．向下偏转C．垂直纸面向里偏转D．垂直纸面向外偏转B[带电粒子所受洛伦兹力的方向决定电子束的偏转方向，可用左手定则判定，但在运用左手定则判定洛伦兹力方向时，磁场垂直穿过手心，四指应指向电子运动的反方向，则大拇指所指的方向即为洛伦兹力的方向，方向为竖直向下，故电子束向下偏转，选项B正确．]6、(双选)下列元件中，哪个是由硬磁性材料制造的()A．录音机的磁头B．扬声器中的磁铁C．电磁铁中的铁芯D．储蓄用的信用卡BD[在外磁场撤去以后，各磁畴的方向仍能很好地保持一致，物体具有很强的剩磁，这样的材料叫做硬磁性材料．录音机内的磁头、电磁铁中的铁芯等，要求外界有磁场时，它有磁性，当外部磁场撤去后，磁性也随之消失，所以不是硬磁性材料．而扬声器中的磁铁，信用卡的磁记录在没有外磁场时仍然保持原有的磁性，所以是硬磁性材料．故选BD.]7、(双选)关于地球的磁场，下列说法正确的是()A．在地面上放置一个可自由转动的小磁针，静止时小磁针的南极指向地磁场的南极B．地磁场的南极在地理北极附近C．地球上任何地方的地磁场方向都是和地面平行的D．磁偏角的数值在地球上不同地点是不同的【答案】BD[可自由转动的小磁针静止时南极指向地磁场的北极，A错误；地磁场的两极和地理两极是相反的，B正确；依据地磁场的空间分布，只有赤道上的磁场方向与地面平行，C错误；磁偏角的数值在地球上的不同地点是不同的，D正确．]8、关于电流的磁场，正确的说法是()A．直线电流的磁场，只分布在垂直于导线的某一个平面上B．直线电流的磁场的磁感线是一些同心圆，离导线越远磁感线越密C．通电螺线管的磁感线分布与条形磁铁相似，但管内无磁场D．通电螺线管的环形电流和直线电流的磁场方向可用安培定则判断【答案】D[不管是磁体的磁场还是电流的磁场，都是在整个立体的空间分布的，故A错误；直线电流产生的磁场，离导线越远，磁场越弱，因此磁感线越疏，故B错误；磁感线都是闭合曲线，不管是条形磁铁还是螺线管，内部由S极到N极，外部由N极到S极，故C错误．]9、(双选)有关磁感应强度的方向，下列说法正确的是()A．B的方向就是小磁针S极所指的方向B．B的方向与小磁针N极的受力方向一致C．B的方向就是通电导线受安培力的方向D．B的方向就是该处磁场的方向【答案】BD[磁场的方向就是磁感应强度的方向，规定为小磁针静止时N极所指的方向或小磁针N极的受力方向，它与通电导线所受安培力的方向是垂直的．] 10、(双选)一个电子穿过某一空间而未发生偏转，则()A．此空间一定不存在磁场B．此空间可能有磁场，方向与电子速度方向平行C．此空间可能有磁场，方向与电子速度方向垂直D．此空间可能有正交的磁场和电场，它们的方向均与电子速度方向垂直BD[依据对洛伦兹力的说明可知：当v的方向与磁感应强度B的方向平行时，运动电荷不受洛伦兹力的作用，带电粒子仍然以速度v做匀速直线运动．因此一个电子穿过某一空间而未发生偏转不能说此空间一定不存在磁场，只能说明此空间可能有磁场，方向与电子速度方向平行，或者说明此空间可能有正交的磁场和电场，它们的方向均与电子速度方向垂直，导致电子所受合力为零．因此，本题的正确选项为B、D.]11、(双选)下列物品中必须用到磁性材料的是()A．DVD碟片B．计算机上的磁盘C．电话磁卡D．喝水用的搪瓷杯子BC[DVD碟片是特殊的光学储存介质不是磁性材料介质，故A错误．计算机上的磁盘是依赖于磁性材料制作的，通过磁性材料进行读写，B正确．电话磁卡是一种代替现金支付电话费用的磁性卡片，C正确．喝水用的搪瓷杯子用的是瓷，并不是磁性材料，D项错误．]12、如图是几种常见磁场的磁感线分布示意图．(1)图(a)中a端是磁铁的________极，b端是磁铁的______极．(2)图(b)是两异名磁极的磁感线分布示意图，______端是S极，________端是N 极．[解析]图(a)是条形磁铁外部磁感线分布示意图，外部磁感线是从磁铁的N极出来，进入磁铁的S极，图(b)是两异名磁极磁感线分布示意图，磁感线仍然是从N 极出来，进入磁铁的S极．[答案](1)S N(2)c d13、如图所示，在水平向右的匀强磁场中，放有矩形线框abcd，线框可绕其中心轴线自由转动，若线框中通入图中所示电流．试判断此时线框的转动方向．(从上向下看)[解析]据左手定则，让磁感线穿入手心，四指指向电流方向．则大拇指所指的方向即通电导线所受安培力方向．由此可判断此时：ab边受安培力方向垂直纸面向里，dc边受安培力方向垂直纸面向外，而ad边和bc边此时不受安培力作用，因此线框ab边向里转，cd边向外转，即从上向下看线框顺时针转动．[答案]从上向下看线框顺时针转动14、普通录音机是通过一个磁头来录音的．磁头的结构如图所示，在一个环形铁芯上绕一组线圈，铁芯有个缝隙，工作时，磁带就贴着缝隙移动．录音时，磁头线圈跟微音器相连，磁带上涂有一层磁粉，磁粉能被磁化且有剩磁．微音器的作用是把声音变化转化成电流变化，问普通录音机是根据物理学什么来工作的？[解析]声音的变化经微音器转化为电流的变化，变化的电流流过线圈，在铁芯中产生变化的磁场，磁带经过磁头时磁粉被不同程度地磁化，并留下剩磁，这样，声音的变化就被记录成不同程度的磁化．[答案]见解析。

人教版高二物理选修1-1 2.2电流的磁场练习试题2.2电电电电电练习题一、单选题1.把一条直导线平行地放在磁针的上方附近，当导线中有电流通过时，磁针会发生偏转.发现这一实验现象的物理学家是A. B.C. D.2.如图所示，两根非常靠近且互相垂直的长直导线通以图示方向的电流时，电流所产生的磁场的磁感应强度在导线所在平面内的哪个区域内可能出现为零的位置A. 区域Ⅰ、区域ⅢB. 区域Ⅱ、区域ⅣC. 区域Ⅱ、区域ⅢD. 区域Ⅰ、区域Ⅳ3.下面所示的实验示意图中，用于探究电磁感应现象的是( )1/ 6A. B.C. D.4.下列关于磁场和磁感线的说法正确的是( )A. 磁极产生的磁场和电流产生的磁场本质不同B. 磁感线总是从磁铁的北极出发，终止于南极C. 磁感线可以形象地描述磁场的强弱与方向D. 在磁场中运动的电荷一定受磁场力作用5.一束粒子沿水平方向飞过小磁针的下方，并与磁针指向平行，如图所示。

此时小磁针的N极向纸外偏转，则这束带电粒子可能A. 向右飞行的正离子束B. 向左飞行的正离子束C. 向右飞行的负离子束D. 向左飞行的中性粒子束6.当导线中分别通以图示方向的电流，小磁针静止时北极指向读者的是A. B.C. D.7.如图所示，导线框abcd与导线AB在同一平面内，直导线中通有恒定电流I，在线框由左向右匀速通过直导线的过程中，线框中的电流方向是( )人教版高二物理选修1-1 2.2电流的磁场练习试题3 / 6A. 先abcda ，再adcba ，后abcdaB. 先abcda ，再adcbaC. 始终adcbaD. 先adcba ，再abcda ，后adcba8. 三根通电长直导线P 、Q 、R 互相平行、垂直纸面放置.三根导线中电流方向均垂直纸面向里，且每两根导线间的距离均相等.则P 、Q 中点O 处的磁感应强度方向为( )A. 方向水平向左B. 方向水平向右C. 方向竖直向上D. 方向竖直向下9. 下列各图中，已标出电流I 、磁感应强度B 的方向，其中符合安培定则的是( )A. B.C. D.10. 下列图中，电流方向与电流的磁场分布符合实际的是( )A. B.C. D.二、多选题11. 电流的磁效应说明了 ( )A. 通电导体的周围存在磁场B. 磁体的周围存在磁场C. 通电导体对磁体有力的作用D. 电与磁之间存在内在联系12.如图，两根相互平行的长直导线分别通有方向相反的电流I1和I2；A、B、C、D为导线某一横截面所在的平面内的四点，且A、B、C与两导线共面，B点在两导线之间，B、D的连线与导线所在平面垂直，磁感应强度可能为零的点是()A. A点B. B点C. C点D. D点13.对于通有恒定电流的长直螺线管，下列说法中正确的是()A. 放在通电螺线管外部的小磁针静止时，它的N极总是指向螺线管的S极B. 放在通电螺线管外部的小磁针静止时，它的N极总是指向螺线管的N极C. 放在通电螺线管内部的小磁针静止时，它的N极总是指向螺线管的S极D. 放在通电螺线管内部的小磁针静止时，它的N极总是指向螺线管的N极14.如图所示，在水平木制桌面上平放一个铜制的圆环，在它上方近处有一个N极朝上的条形磁铁，铜环始终静止.关于铜环对桌面的压力F和铜环重力G的大小关系，下列说法中正确的是A. 当条形磁铁靠近铜环时，F>GB. 当条形磁铁靠近铜环时，F<GC. 当条形磁铁远离铜环时，F>GD. 当条形磁铁远离铜环时，F<G15.如图所示，台秤上放一光滑平板，其左边固定一挡板，一轻质弹簧将挡板和一条形磁铁连接起来，此时台秤读数为F1.现在磁铁上方中心偏左位置固定一导体棒，当导体棒中通以方向如图所示的电流后，台秤读数为F2，则以下说法正确的是()人教版高二物理选修1-1 2.2电流的磁场练习试题A. 弹簧长度将变长B. 弹簧长度将变短C. F1>F2D. F1<F2三、计算题16.在磁场中放一根与磁场方向垂直的通电导线，它的电流强度是2.5A，导线长1m，它受到的安培力为5N，则：(1)这个位置的磁感应强度B是多大？(2)如果把通电导线中的电流强度增大到5A时，导线所受安培力为多大？17.如图所示，直线MN上方为磁感应强度为B的足够大的匀强磁场.一电子(质量为m、电荷量为e)以v的速度从点O与MN成30∘角的方向射入磁场中，求：(1)电子从磁场中射出时距O点多远；(2)电子在磁场中运动的时间为多少．【答案】1. C2. B3. B4. C5. A6. C7. A8. A9. C10. A11. ACD12. AC13. AD14. AD15. BC5/ 616. 解：(1)磁感应强度的大小为：B=FIL =52.5×1T=2T故磁感应强度的大小为2T。
