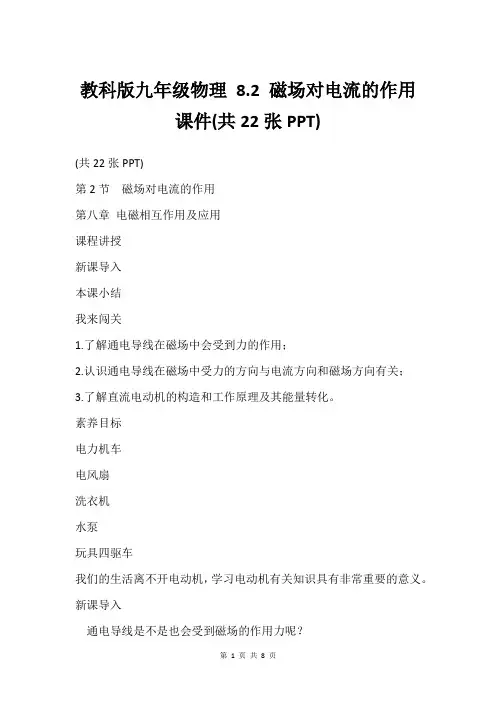

教科版九年级物理8.2 磁场对电流的作用课件(共22张PPT)(共22张PPT)第2节磁场对电流的作用第八章电磁相互作用及应用课程讲授新课导入本课小结我来闯关1.了解通电导线在磁场中会受到力的作用；2.认识通电导线在磁场中受力的方向与电流方向和磁场方向有关；3.了解直流电动机的构造和工作原理及其能量转化。

素养目标电力机车电风扇洗衣机水泵玩具四驱车我们的生活离不开电动机，学习电动机有关知识具有非常重要的意义。

新课导入通电导线是不是也会受到磁场的作用力呢？SNI+_磁体周围存在通电导线周围存在磁场磁场磁体间通过磁场相互作用一、磁场对通电导线的作用金属导轨直导体+-实验探究：通电导线在磁场中受到力的作用一、磁场对通电导线的作用① 闭合开关，观察直导体的运动。

NIFS导线向左运动②只改变磁场的方向，观察直导体的运动。

③只改变电流的方向，观察直导体的运动。

④同时改变磁场和电流的方向，观察直导体的运动。

IFNS导线向右运动IFNS导线向右运动INSF导线向左运动一、磁场对通电导线的作用1.通电导线在磁场中受到力的作用。

2.通电直导线在磁场中受到的力的方向与电流的方向、磁场的方向有关。

只改变电流的方向或磁场的方向时，通电直导线受力的方向改变；同时改变电流的方向和磁场的方向时，通电直导线受力的方向不变。

归纳总结一、磁场对通电导线的作用例关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是( )A、电流方向改变时，导体受力方向改变B、磁场方向改变时，导体受力方向改变C、电流方向和磁场方向同时改变，导体的受力方向改变D、电流方向和磁场方向同时改变，导体的受力方向不变C一、磁场对通电导线的作用现象及解释通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。

当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。

这时由于惯性，线圈还会继续转动。

线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。

磁场对电流的作用力电动机电磁感应一、电磁感应现象（1）电磁感应现象是英国的物理学家第一个发现的。

（2）电磁感应：的一部分导体在磁场中做运动时，导体中就会产生电流。

感应电流：由于电磁感应产生的电流叫。

（3）电流中感应电流的方向与导体切割磁感线的运动方向和磁场方向有关。

二、磁场对电流的作用磁场对通电导体的作用：在磁场里，会受到。

实验证明：（1）当电流方向和磁场方向平行时，磁场对导体没有力的作用。

（2）通电导体在磁场里，受力方向与电流方向和磁感线方向有关，当只改变其中一个的方向时，受力方向会改变，同时改变两个的方向，受力方向不改变。

四、电磁感应和磁场对电流的作用的区别：区别电磁感应磁场对电流的作用现象原因闭合电路的一部分导体在磁场中做切割磁感线运动通电导体（线圈）在磁场中结果产生感应电流受到力的作用（运动、转动）能量转化机械能转化为电能电能转化为机械能力的性质外力磁场力导体中的电流应感应而产生由电源供给主要应用发电机电动机五、直流电和交流电（1）直流电：方向不变的电流叫做直流电。

（2）交流电：周期性改变电流方向的电流叫交电流。

（3）我国交流电周期是0.02s，频率为50Hz（每秒内产生的周期性变化的次数是50次），每秒电流方向改变100次。

六、发电机和电动机的区别（1）结构：无电源；有电源。

（2）工作原理：交流发电机是根据电磁感应原理工作的；电动机是根据的原理制成的。

（3）能量转化：交流发电机是。

电动机是。

题型一：磁场对电流的作用例1：如图3所示的实验装置，可以用来（）A、研究感应电流的方向与磁场方向的关系B、研究发电机的工作原理C、研究通电导体在磁场中所受的力与什么因素有关D、研究电磁铁的磁性与什么因素有关题型二：电磁感应例2：下列实验中能探究“什么情况下磁可以生电”的是( )例3：如图所示，让金属棒ab水平向右运动时，灵敏电流计指针摆动。

此实验装置是研究___________________________的，____________机就是利用这种现象制成的。
