欧姆龙固态继电器的选型和使用教程一、欧姆龙固态继电器的选型1.电流容量：根据实际需求选择合适的电流容量，欧姆龙固态继电器的电流容量一般在0.1A到50A之间，可根据所控制设备的额定电流选择继电器的电流容量。
2.控制电压：根据系统的工作电压选择合适的控制电压，欧姆龙固态继电器的控制电压一般有3V、5V、12V、24V等选项。
3.输入方式：根据系统的输入信号类型选择合适的输入方式，欧姆龙固态继电器的输入方式有AC输入和DC输入两种类型。
二、欧姆龙固态继电器的使用教程1.安装固态继电器：将固态继电器安装在合适的电气装置上，注意保持继电器与其控制装置之间的电气隔离，避免电气干扰。
2.连接输入信号：根据固态继电器的输入方式，将输入信号正确连接到继电器的输入端口上。
AC输入的继电器一般有两个输入端口，分别是“正”和“负”，DC输入的继电器一般有三个输入端口，分别是“正”、“负”和“COM”。
3.连接输出负载：将需要控制的负载正确连接到继电器的输出端口上。
注意负载的电源和继电器的控制电源需来自相同的电源系统，且电流容量需在继电器的额定范围内。
4.设置控制参数：根据实际需求设置继电器的控制参数，如控制电压、触发电流等。
具体的设置方式可以参考继电器的使用手册。
5.调试和测试：完成继电器的安装和连接后，进行必要的调试和测试，确保系统的正常运行。
可以通过输入信号的变化来触发继电器的动作，观察输出端口和负载的状态是否符合预期。
6.维护和保养：定期检查继电器的工作状态，保持继电器的清洁和良好的通风环境，避免灰尘和湿气对继电器造成损坏。
总结：欧姆龙固态继电器的选型和使用教程需要根据实际需求和系统要求来进行选择和操作。
在选型时需要考虑电流容量、控制电压和输入方式等因素；在使用时需要正确安装、连接输入信号和输出负载、设置控制参数以及进行调试和维护。
通过正确选择和操作欧姆龙固态继电器，可以实现电气控制系统的可靠性和稳定性。
欧姆龙电磁继电器的选型和使用教程一、欧姆龙电磁继电器的选型在选型时，需要考虑以下几个因素：1.额定电压：根据实际电路的工作电压选择适合的电磁继电器。
一般来说，电磁继电器的额定电压应该大于或等于实际使用电路的最大工作电压。
2.额定电流：根据实际负荷电流选择适合的电磁继电器。
一般来说，电磁继电器的额定电流应该大于或等于实际负荷电流。
3.动作时间和释放时间：根据实际应用需要选择适当的动作时间和释放时间，以确保电磁继电器能够在规定的时间内完成开关动作。
4.接点形式和容量：根据实际负荷特性选择适当的接点形式和容量。
一般来说，有两种接点形式可供选择，分别是常开（NO）和常闭（NC）；接点容量越大，能够承受的负荷越大。
5.协议和接线方式：根据实际通信协议和接线方式选择适合的电磁继电器。
有些电磁继电器支持各种通信协议和接线方式，可以方便地与其他设备进行通信和接线。
6.适用环境和可靠性要求：根据实际使用环境和可靠性要求选择适合的电磁继电器。
有些电磁继电器具有防尘、防水、防震等特性，适用于恶劣的工作环境；有些电磁继电器具有较高的可靠性，适用于对工作稳定性要求较高的场合。
二、欧姆龙电磁继电器的使用教程以下是使用欧姆龙电磁继电器的基本步骤：1.连接电源：将电磁继电器的电源线与电源连接，确保电磁继电器有足够的供电。
2.连接负载：将负载线与电磁继电器的触点连接，确保负载与电磁继电器能够正常通电。
3.设置操作模式：根据实际需要设置电磁继电器的操作模式。
一般来说，电磁继电器有手动、自动和计时三种操作模式，通过设置开关或旋钮来选择。
4.连接控制信号：根据实际需要将控制信号线与电磁继电器的输入端连接，确保电磁继电器能够接收到控制信号。
5.测试电磁继电器：根据实际需要进行电磁继电器的测试。
可以通过给控制信号线输入电压来触发电磁继电器的开关动作，然后通过观察负载线的电压变化来判断电磁继电器是否正常工作。
6.常规维护：定期清洁电磁继电器的表面和内部，确保继电器的良好工作状态；定期检查电磁继电器的接线是否松动，避免接触不良导致的故障。
继电器是电子元器件中的一种，有好多非专业人士可能会知道它有什么具体作用，但其实它在我们的生活中随处可见，应用可谓相当广泛。
继电器是自动控制系统中常用的器件，它用于接通和断开电路，用以发布控制命令和反映设备状态，以构成自动控制和远程控制电路。
各个领域的自动控制无一不采用继电器。
它具有以下作用：1）扩大控制范围。
例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2）放大。
例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3）综合信号。
例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
4）自动、遥控、监测。
例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
欧姆龙信号继电器如何分类1、按动作原理分类电磁继电器通过继电器线圈中的电流在电磁铁中产生的吸力驱使衔铁及可动部分动作，改变接点系统的工作状态。
如直流无极继电器、直流有极继电器、交流继电器、二元差动继电器等。
感应继电器利用交变磁场与另一交变磁场在继电器可动部分的翼板中产生涡流的相互作用而动作。
如交流二元二位继电器等。
热力继电器电流对双金属片加热，双金属片就有单向弯曲的无力特性，该继电器就利用这个特性而动作。
2、按工作电流分类直流继电器工作在直流电路中，大部分信号继电器属此类。
交流继电器工作在交流电路中，如交流灯丝转换继电器、FD型电动发码器、JRJC 型二元二位继电器、整流式继电器等。
交直流继电器在交直流电路中均能使用，如通用继电器、各种热力继电器等。
3、按动作速度分类速动继电器衔铁动作时间小于0.1s。
大部分信号继电器属此范围。
正常动作继电器衔铁动作时间0.1~0.3s。
大部分信号继电器属此范围。
缓动继电器衔铁动作时间超过0.3s。
如无极缓放继电器、热力继电器、安全型半导体时间继电器等。

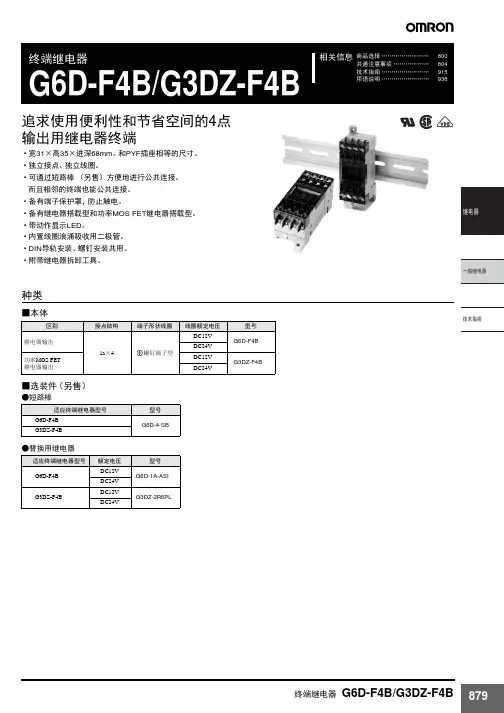

欧姆龙固态继电器的选型和使用教程固态继电器·概要用语说明使用注意事项故障排除Q&A施工·维护·点检■固态·继电器(SSR)的定义●SSR和有接点继电器的不同所谓SSR，是固态继电器（Solid State Relay）的简称，是无可动接点部分的继电器（无接点继电器）。
在动作上与有接点继电器相同，但是该继电器使用半导体闸流管、晶闸管开关元件、二极管、晶体管等半导体开关元件。
另外也使用名为光电耦合器的光半导体，使其输入输出绝缘。
光电耦合器的特点是用光的信号在绝缘空间中进行传送，所以绝缘性更好，传送速度也更快。
SSR是用无接点的电子零件制造的，比有接点的有很多优点。
其中最大的优点是，不会像有接点继电器一样因开关而损耗接点。
特别是：●可以对应高速、高频率开关●没有接触不良●发生干扰小●没有动作音等，适用于广泛的领域。
固态继电器(SSR)的构成固态继电器(SSR) （交流负载开关的代表示例）电磁继电器(EMR:Electro Magnetic Relay)向线圈施加输入电压，使其发生电磁力，移动可动铁片，从而切换接点。
不仅可在控制柜上使用，还可用于其他范围。
而且原理简单可低成本加工。
●SSR 的控制的控制（（ON/OFF 控制控制、、循环控制循环控制、、相位控制相位控制）） ON/OFF 控制接受温控器的电压输出信号， 通过开关SSR 来控制加热器的ON/OFF 。
在电磁继电器中也可进行相同的控制， 但是以数秒间隔控制ON/OFF ， 使用数年时需要SSR 。
循环控制（G32A-EA ） 以0.2秒（固定） 为控制周期。
其方式是使其在0.2秒内ON/OFF ， 从而控制输出电力。
接受温控器的电流输出4~20mA 来控制。
循环控制中的注意点进行循环控制时， 每秒钟接通电源5次（控制周期为 0.2S ）。
由于变压器负载中的接通电流非常大（通常电流的10倍左右）(1)SSR 的额定没有余量导致SSR 的破坏。
欧姆龙继电器尺寸参数欧姆龙是一家专业生产继电器的知名企业，其产品广泛应用于各个领域。
继电器作为自动控制系统中的重要组成部分，其尺寸参数是用户选型时需要考虑的重要因素之一。
本文将介绍欧姆龙继电器的尺寸参数，并对其意义进行分析和解读。
一、外观尺寸欧姆龙继电器的外观尺寸是指继电器外壳的长、宽、高等尺寸参数。
这些参数直接影响着继电器在安装时的空间需求。
根据不同的应用场景和安装环境，用户可以选择适合的尺寸参数，确保继电器能够顺利安装并与其他设备配合良好。
二、触点尺寸继电器的触点尺寸是指继电器内部触点的长、宽等参数。
触点是继电器的核心部件，负责开关电路，其尺寸参数直接决定着继电器的电气特性和负载能力。
用户在选择继电器时需要根据实际需求，选择适合的触点尺寸，以确保继电器能够正常工作，并具备足够的负载能力。
三、线路连接尺寸继电器的线路连接尺寸是指继电器的引脚尺寸和布局。
继电器的线路连接尺寸直接影响着继电器与其他设备之间的连接方式和便捷程度。
用户在选型时需要考虑继电器的线路连接尺寸是否与自己的系统兼容，并且是否便于布线和维护。
四、重量参数继电器的重量参数是指继电器本身的重量。
虽然继电器的重量通常较轻，但对于某些特殊应用场景（如航空航天等），重量参数仍然需要考虑。
合理选择继电器的重量参数可以减轻系统负荷，提高系统的可靠性和稳定性。
五、环境参数继电器的环境参数是指继电器在工作时所需的环境条件。
例如工作温度、存储温度、相对湿度等。
这些参数直接影响着继电器的工作性能和寿命。
用户在选型时需要根据实际工作环境，选择适合的环境参数，以确保继电器能够在恶劣的环境条件下正常工作。
六、绝缘参数继电器的绝缘参数是指继电器内部触点之间以及触点与外壳之间的绝缘能力。
绝缘参数决定了继电器的绝缘强度和绝缘等级。
用户在选型时需要根据系统的电气安全要求，选择具备合适绝缘参数的继电器。
总结继电器的尺寸参数是用户选型时需要考虑的重要因素之一。
合理选择继电器的尺寸参数可以确保继电器能够在实际应用中正常工作，并且与其他设备配合良好。
欧姆龙继电器选型办法一、外形、设备办法、设备标准欧姆龙继电器的外形、设备办法、设备标准种类很多，用户有必要按整机的具体需求，提出具体的设备面积，容许继电器的高度、设备办法、设备标准。
这是挑选继电器首要要考虑的疑问。
以下几个疑问，选用时应予以留神：(1).对于PC板式引出脚；脚间隔大都为2.54×n(n=1、2、3……，以下同)，如JZW5；也有2.5n，如JZG2-2/B；也有不符合标准间隔的继电器，如MR72。
引出脚的长度一般为3.5。
(2).引出脚的可焊性、继电器的抗焊接热、引出脚相对底座的不垂直度等应有严峻的需求。
(3).快联接式继电器；快联接引出脚一般有250#(6.35×0.8)、187#(4.75×0.5)2种。
这类引出脚要分外留神插拔力需求，250#引出脚：拔力矩十kg.cm；187#引出脚：拔力矩5kg.cm。
二、输入参量纷歧样种类的输入参量，是挑选欧姆龙继电器类型的首要依据。
多见的输入参量的种类有：(1).交流输入参量。
当输入参量为交流电压(电流)时，应选用交流继电器。
选用这一类型的继电器，应留神以下几个疑问：交流频率----交流继电器输入电压(电流)的频率一般为50HZ，或60HZ。
由于二者线圈的感抗纷歧样，吸动电压有明显差异。
合同中应予注明。
环境温度----交流继电器由于存在涡流损耗、磁滞损耗，继电器的温升较高，一般为70℃到80℃。
工作环境温度不宜过高，最好为40℃到65℃，判定环境温度的核算公式：t1≤t2-t3-150C；注：t1：继电器最高环境温度，0C；t2：漆包线、绝缘资料最高容许长时刻工作温度0C(B 级为1300C；F级为1550C)t3：继电器均匀温升，0C。
欧姆龙MY2NJ继电器选型样本
一、选型样本背景
随着电力控制系统的不断发展，继电器作为电力控制的重要组成部分，承担着电路控制和保护功能。
而欧姆龙MY2NJ继电器作为一种常用继电器，被广泛应用于各个领域的电力控制系统中。
二、选型指标
选型样本中需要考虑的主要指标有以下几个方面：
1.额定电流：即继电器的额定工作电流，需要根据实际使用的电流大
小来选取。
2.额定电压：即继电器的额定工作电压，需要根据实际使用的电压大
小来选取。
3.动作特性：继电器的动作特性通常包括动作电压、释放电压、动作
时间和释放时间等。
4.触点类型：继电器的触点类型主要有常开触点和常闭触点两种，需
要根据实际需要来选取。
5.安装方式：继电器的安装方式可分为PCB引脚式和插针式两种，需
要根据具体的安装环境来选取。
三、选型流程
根据以上选型指标，可以采取以下步骤进行选型：
1.确定额定电流和电压范围：根据实际使用的电流和电压大小来确定
继电器的额定电流和电压范围。
2.选择动作特性：根据实际需求来选择继电器的动作特性，如动作电压、释放电压、动作时间和释放时间等。
3.确定触点类型：根据实际需要来确定继电器的触点类型，如常开触点或常闭触点。
4.确定安装方式：根据具体的安装环境来确定继电器的安装方式，如PCB引脚式或插针式。
总结：
通过对欧姆龙MY2NJ继电器的选型样本的介绍，我们了解到了选型样本的背景、选型指标和选型流程等方面的内容。
希望该样本能够对读者在选择适合的继电器时提供一些参考和指导。
